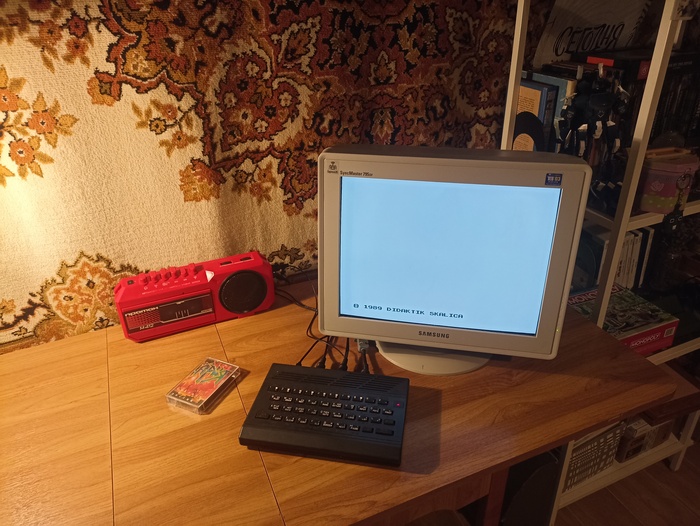

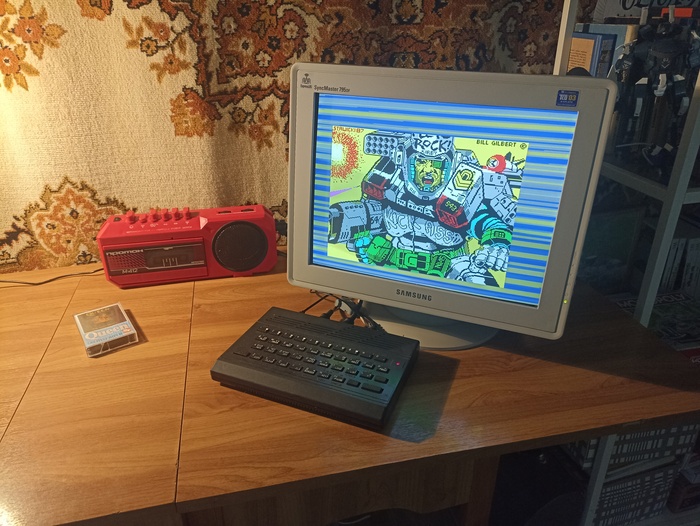

Заканчиваю чинить магнитофон-ракету-автомобиль :) Протон М-412, и не удержался от очередной скулосводительной фотки. Пробую грузить игры и слушаю музыку.
Показать полностью
2
RoughDay
https://t.me/retro_ugolok - мой ретроуголок
32К
рейтинг
108 подписчиков
105 подписок
140 постов
68 в горячем
Награды:
Серии постов
Тёплые, ламповые часы
Этому проекту уже, наверное, лет 7-8. Однажды ко мне с вопросом - "А можешь мне часы сделать, на лампах?" - обратился мой братишка. Я подумал, а почему бы и нет и погрузился в работу.
Был ряд требований:
- часы;
- календарь;
- простенькие игры, уже и не помню какие;
- RGB подсветка;
- аккумулятор;
- управление через Bluetooth и кнопки.
На тот момент подходящих конструкций в интернете не нашлось, поэтому решил делать разработку "с нуля".
Первым делом рисуем схему и трассируем печатную плату. В моем конструктиве их будет 2 - плата управления и плата индикации.
Трассировал в Altium, он позволяет заодно выгрузить 3D модель.
На плате управления размещается ардуина - мозг часов, микросхема RTC, генератор напряжения для ламп, аккумулятор со схемой зарядки, разъёмы для Bluetooth модуля и кнопок управления.
На плате индикации размещались сами лампы и светодиоды подсветки ламп.
Платы заказал в Новосибирске и пока их делали, приехали лампы.
А через время были готовы и сами платы.
Проверка генератора напряжения
И началась длительная череда написания софта, отладки и дымтестов:)
Бутерброд в сборе
А это уже первый осознанный запуск:)
К сожалению, фото с выносным пультом, аккумулятором и Bluetooth модулем не сохранились.
Так как прямоты моих рук не хватает для красивостей, собранная начинка отправилась для дальнейшего корпусирования к братишке:)
Вот такие классные часики получились в итоге. Декоративные колечки из бронзы на лампы выточил папа на токарном.
Пишу на Дзене, буду признателен за лайк, подписку:)
Показать полностью
10
Продолжение поста «Протон М-412. Ракета или магнитофон? Чиним!:)»2
Протон М-412 запустил первую программу на клоне ZX Spectrum. Пройден самый сложный этап, доволен аки слон:)
Пишу на Дзене, буду ооочень благодарен за любую активность:)
Протон М-412. Ракета или магнитофон? Чиним!:)2
Как то на фото у меня проскакивал классный красный магнитофон.
А появился он у нас дома году в 93 и использовался для загрузки игр в спекк.
Пару лет назад я начинал его оживлять, поменял кондеры, пасик, смазал, но потом как-то стало не хватать времени и он отправился на полку как музейный экспонат. Так как мои спекки потихоньку оживают, настало время доделать и его:)
Снимаем заднюю крышку.
И смотрим на его внутренний мир:)
Суровый механизм
И его сердечко:)
Проблема была одна - непонятный шум в динамике и скачки скорости. И решение оказалось крайне простое, в регуляторе скорости треснула пайка подстроечного резистора....
Поправил и машинка запела!!!
Теперь он будет собран, приведен в порядок и займет почетное место в моем ретроуголке:)
Пишу на Дзене, буду очень признателен за подписку/активность:)
Показать полностью
6
1
Ретроуголок3
Давно хотел сделать себе место для ретроигр, наконец начал воплощать. Планов еще много, но начало положено:)
Подключение джойстика SEGA к ПК через USB
Сразу уточню, в каком случае вам стоит это делать.:)
1) У вас чешутся руки чего-нибудь собрать;
2) У вас есть все необходимые детали;
3) У вас есть хороший джойстик для SEGA.
Во всех остальных случаях не делайте это! Дешевле и быстрее будет купить USB джой под SEGA, благо их ценник начинается от 400р. Но всем рекомендую посмотреть в сторону 8bitdo, а в частности модель M30. Давно ими пользуюсь и очень доволен.
Если вы всё таки решились собрать это, то приступим.
Список деталей:
1) Отладочная плата STM32F103C6T6;
2) Гнездо Type-C с проводом 2 конт. на панель 5x12мм;
3) Вилка на кабель DS1033-09-MBNSISS (DB-9M).
или аналоги.
Оборудование:
1) Паяльник и принадлежности;
2) 3D принтер (опционально);
3) Программатор ST-Link, ПК;
4) Прямые руки:).
В качестве основы был взят проект с GitHub.
Прошивает его в нашу отладочную плату через Arduino IDE.
Теперь можно снять с платы все лишние детали (отмечены стрелками), вместо джамперов впаять перемычки.
Разъём джойстика паяем по схеме проводами.
Корпус рисуем и печатаем на 3D принтере.
Введите описание к карусели (не обязательно)
И получаем такой вот комплект.
USB распаиваем, сзади есть контактные площадки.
Собираем все на клей:)
И получаем такую красоту:)
При подключении джойстик определяется сразу и драйверов не требует. Можно играть без проблем в эмуляторе или любой другой подходящей игре.
Пишу на Дзен, буду рад поддержке:)
Показать полностью
8
Восстановил часики
Когда-то давно отец собрал эти часы для деда, корпус был из текстолита и со временем он потерся и развалился. Долгое время они пытались в ящике, но пару лет назад решил их восстановить. Фото до и процесса не сохранилось, но остался результат.
Корпус фрезеровал из фанеры, надписи наносил лазером. Покрытие лак. Электроника осталась на 100% оригинальная.
Теперь они обитают у родителей в спальне:)
Пишу на Дзене, буду очень благодарен за любую активность:)
Мурмулятор. Устройство для эмуляции ретроплатформ
Однажды холодным зимним вечером захотелось мне вспомнить детство и поиграть во что-нибудь типа спекка. Эмулятор на ПК/телефон это скучно и руки чесались что-нибудь собрать.
Поковыряв свои запасы нашел модуль ESP32, а в интернете как его превратить в спектрум:)
В последствии он оказался мертв (в какой момент, мне не ведомо:)), но зуд в руках было не остановить.
В итоге было найдено развитие этого проекта - Мурмулятор.
Фото с сайта разработчика
По сути это микроконтроллер RP2040, с кучей интерфейсов видео/аудио и устройств ввода.
Но мне нужен был СПЕКК 🤣
Схема относительно простая:
Ну и применив магию дендрофикальных технологий собрал на макетке базовую версию:
Зверёк поддерживает клавиатуру, джойстики и тд, игры можно грузить с флешки или через аудиокабель.
Играется комфортно.
Нужно понимать, что это всё-таки эмулятор, но какой-то ламповый что ли...:) Идеальный вариант для почесать руки и попробовать спекк. Кроме того есть ряд сторонних прошивок, позволяющих эмулировать другие ретроприставки.
Из плюсов:
- низкий порог входа;
- нет проблем с подключением к монитору;
- низкая цена, самому собрать выйдет до 1000р, а на авито можно найти от 2000р.
Из минусов:
- это эмулятор.:)
Пишу на Дзене, буду признателен за подписку/лайк.
