В сегодняшней серии будем устанавливать VGA мод.

Небольшой дисклеймер: долго думал, как поступить врезать новый соединитель и сохранить штатный RGB выход или VGA впихнуть вместо RGB и немного сохранить аутентичность внешнего вида. В итоге остановился на втором варианте. Следует предупредить, что дальше будет хоть и обратимое, но вмешательство в стоковую плату, поэтому слабонервным просьба не смотреть:)

RGB to VGA сделан по проверенной схеме Alex Ekb, разработчикам низкий поклон! Сборка будет навесным монтажом.

Дальше дорабатываем плату:

Нужно убрать все резисторы из этой области возле видеовыхода, тем самым мы отключаем штатный видеовыход.

Теперь минутка вандализма:) если у вас есть 7 пиновый DIN, то вам этого делать не надо, но у меня под рукой был только 5 пин, поэтому мне пришлось отсоединить 2 контакт видеовыхода просверлив отверстие через дорожку.

Крепим и распаиваем провода от резисторов на бывший штатный видеовыход, теперь это VGA.

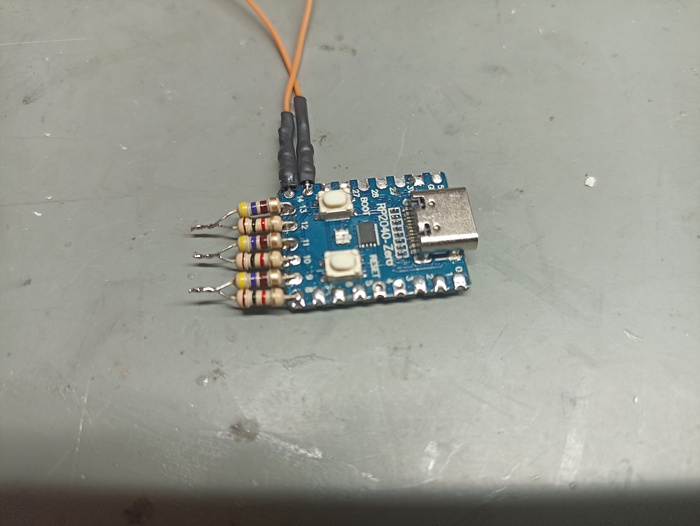

Микросхему из адаптера распаиваем на макетке.

Распаиваем по схеме и не забываем отмыть флюс. Схемы подключения не выкладываю намеренно, подумайте десять раз, прежде чем делать эту доработку.

Кабель DIN - VGA пока собираем по дендрофикальным технологиям.

Все очищаем и собираем. Получаем такую красоту:)

Пишу на Дзене, буду рад любой поддержке:)

Веста ИМ-01 — джойстик, предназначенный для использования с бытовыми персональными Веста ИК-30 и ИК-31 и другими. Производился в конце 80х — 90х годах Ставропольским радиозаводом «Сигнал». Является копией джойстика Atari 7800.

В руки попал такой экземпляр из комплекта моей Весты ИК-31.

У джойстика есть ручка управления и две кнопки, заглянем внутрь.

Перед сборкой отмываем корпус.

Очень хотелось переделать перекрестие на нормальные кнопки, но в итоге оставил сток.

Собираем все обратно, прозваниваем тестером кнопки и имеем такое чудовище :)

И маленький повод для вашего хейта:)

Параллельно пишу на Дзене, буду крайне благодарен вашей поддержке - подписке, лайку, комменту.

Сравнительно недавно стал обладателем Nintendo Wii. Штатный сенсорбар это планка с разнесенными ИК светодиодами и дли-и-и-нным проводом, который выполняет одну функцию-питание.

Так как Wii у меня живет на стеллаже, который постоянно мигрирует по дому, вариант с проводом не так удобен.

Решил сделать беспроводную и аккумуляторную версию, при этом не убивая штатную.

Корпус нарисовал в 3d и напечатал на принтере.

По компонентам:

Резисторы - подобрать в зависимотси от светодиодов, обычно сотни Ом.

Светодиод круглый 5мм ИК, чем ярче, тем лучше - 4шт.

Переключатель SS-12F15G5 или аналог.

Аккумулятор Li-Ion 3.7V 250mAh 32x20x4мм или аналог.

TP4056 Модуль зарядки li-ion аккумуляторов Uвх=5В Iзар=1А (Type-C) - 1шт.

Модели для печати можно скачать по ссылке.

Кронштейн позволяет крепить к стене и снимать при необходимости.

Такой сенсорбар хорошо подходит для игры на небольших экранах или проекторе.

Позже расскажу про "взрослый" сенсорбар для проектора и интересную версию запрета.

Ну и традиционно запал для бомбёжки :)) потихоньку пишу на Дзен, буду очень благодарен за лайк, подписку, комментарий:)

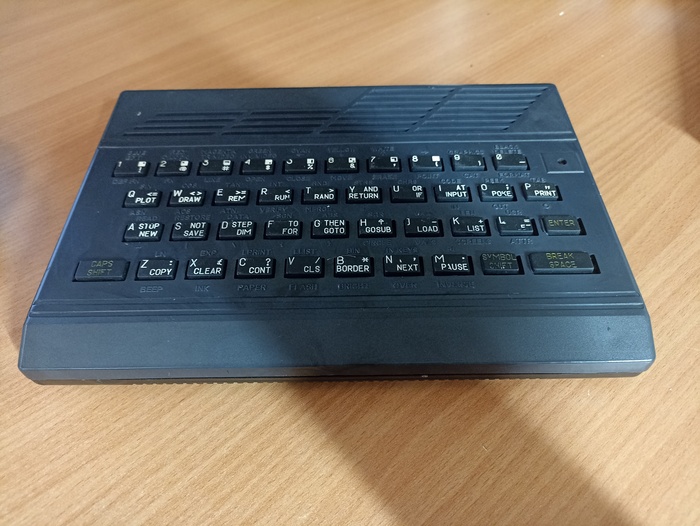

В закромах родины была обнаружена следующая тема для серии постов:) полусамоделка примерно 92-93 года сборки, внутри плата Ленинград-2. Будем оживлять, спек не включался более 30 лет.

Потихоньку пишу на Дзен, буду очень благодарен за лайк, подписку, комментарий:)

Смотрите в этой серии:

- замена мембран клавиатуры;

- замена разъёма питания и высохших кондиционеров.:)

Основной недостаток, бы сказал даже НЕДОСТАТОК Весты ИК-31 - это клавиатура с отвратительными металлическими мембранами.

Люди причастные к сборке, рассказали, что клавиатуру меняли на старую версию от ИК-30, она была пожевучее, хоть и такая же жёсткая.

Кстати, по ряду признаков мой экземпляр был собран "для себя" из более качественной компонентной базы, но не могу это подтвердить историей его появления у меня.

Лет 10 назад мне удалось заполучить коробку образцов американских мембран и вот настал их звёздный час:)

Пол часа работы и мы имеем новую, приятную клавиатуру.

Второй задачей на данном этапе была замена штатного DIN разъёма питания на USB-C с максимальным сохранением аутентичности. В радиолавке купил подходящий соединитель на панель, нарисовал и распечатал проставку, получилось вполне симпатично, на мой взгляд.

Старые электролиты заменил на свежие, всё-таки 30 лет это очень много для них.

Думаю, пора пытаться запускать игры:)

Пишу про это чудовище на Дзене, буду благодарен за лайк/подписку/комментарий:)
