Наконец дошли руки закончить Весту ИК-31.

Были собраны кабели Audio и VGA.

Сама Веста была собрана окончательно, прогнаны тесты.

На данный момент это моя основная "боевая" машинка, по крайней мере пока чинится Ленинград-2 там простор для творчества будет пошире:)

Пишу на Дзене, буду признателен за любую активность:)

Оживляю я значит этого зверя, и вот что я вижу на мониторе:

Введите описание к изображению (не обязательно)

На ресет реагирует, если вытащить ПЗУ имеем матрас

Подозрения пока два - ПЗУ деграднула или оперативка. Новые ПЗУ и тест ПЗУ для проверки оперативы едут. Может у кого-то есть еще теории?:)

Хотя у меня и есть "оригинальный" джойстик, есть у него небольшшшшая проблема.

Им невозможно играть, ввиду его качества.

Сам по себе кемпстон интерфейс очень прост, это 5 кнопок, замыкаемых на +5В.

Тут есть два пути (точнее три, но об этом не сегодня:)):

1) переделать джойстик от денди, как это часто делают;

2) собрать свой.

На Thingiverse была найдена интересная модель, 6 кнопок, провод на 6 жил, соединитель в зависимости от вашего спекка. У меня это DIN 5.

Детали печатал на 3d принтере PLA пластиком. Модель немного поправил под свои хотелки. Кабель взял от старого джойстика SEGA.

Кнопки вклеиваются в посадочные места.

Распаиваем кабель.

Распаиваем соединитель на другом конце.

И понимаю, что забыл одеть кожух соединителя 🤣. Отпаиваем, одеваем кожух, паяем все обратно. Собираем все в кучу, сборка крайне простая.

Ну и итог - играть гораздо комфортнее.

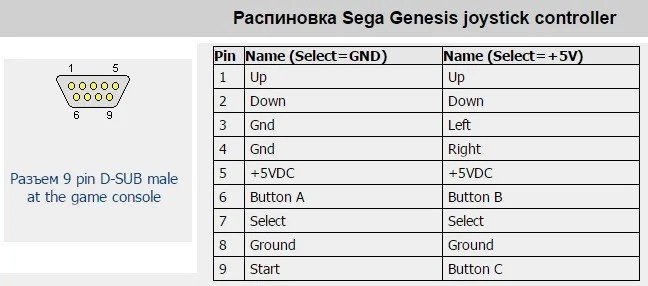

После этого понял, что идеальный вариант подключить джойстик от Sega к спекку, над этим сейчас и работаю.

Пишу на Дзене, буду рад любой активности:)

Тут будут в основном косметические доделки. Нужно сделать шильдики с надписями, кабель.

Шильдики делал на 3D принтере и затирал краску. Получилось не идеально, но как-то лампово чтоли, в духе того времени:)

Кабель - для подключения колонок и телефона для загрузок игр.

Также сделал простенький Кемпстон джойстик, модели взял на Thingiverse, немного доработал и собрал.

Ну а так теперь выглядит комплект.

Получилась отличная рабочая лошадка на базе Ленинград-1.:)

Пишу на Дзене, буду признателен за любую активность:)

С недавних пор увлекся оживлением всякого рода ретрожелеза и столкнулся с проблемой, нужно было прикрыть несколько дефектов и нанести маркировку соединителей.

Решение ашел такое, может кому пригодится.

В Компас 3D рисуется табличка, надпись выдавливается на поверхности, глубина - 0.8 мм. Печатаю получившуюся деталь PLA пластиком и заливаю белым лаком для ногтей.

Тестовые образцы.

Методом проб и ошибок лучше всего получилось заполнять буквы зубочисткой.

Далее приклеиваем табличку на жесткую основу и пришлифовываем на образивной бумаге.

Вот такой итог получился.

Позже сделал маркировку разъёмов.

Первым этапом стала переборка подключения клавиатуры, напомню, выглядело всё так:

Введите описание к изображению (не обязательно)

Откидываем все провода и начинаем пересобирать с нуля. Немного оптимизации и имеем:

А теперь технология забытой цивилизации - гуглим вязку жгутов проводников и получаем результат:

Задняя панель притерпит изменения по внешним соединителям, пилить штатную не хотелось, поэтому проектируем и печатаем новую.

Две примерочные панели.

А это уже то, что ушло в работу. В сборе панель выглядит так:

Соединители и кнопки слева на право:

USB C питание, кнопка сброса, VGA соединитель, кнопки настройки VGA, магнитофон, джойстик.

Распиновка магнитофона, с целью унификации кабелей сделана как в Веста ИК-31.

На данный момент спекк выглядит вот так:

Сейчас в процессе изготовление шильдиков и кабелей. Об этом будет в последней серии.:)
