Восстановление клона ZX Spectrum. Ленинград-1. Серия первая

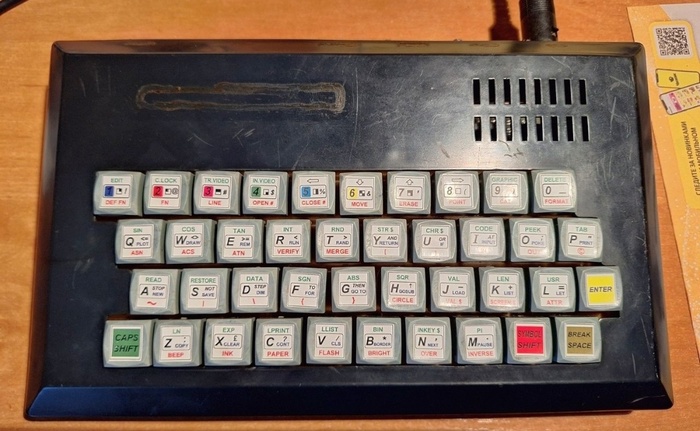

Как писал чуть ранее, мне в руки попал очередной клон, простенький Ленинград-1.
Внутри это чудо выглядело так:
Основные задачи:
1) VGA мод;
2) Питание через USB C;
3) новая задняя панель с актуальными разъёмами;
4) убрать всю эту МГТФ лапшу.
Переходник собираем по проверенной схеме, подкидываем проводами к плате.
Иииии у нас ничего не работает:)
И тут я вспомнил, что забыл припаять землю от переходника к Ленинграду.
Картинка появилась, но какая-то синеватая, методом проб и ошибок понимаю, что нет красного.
И тут в дело вступает наука о контактах - сигнал обычно отсутствует по двум причинам: разыв или короткое замыкание. В моем случае оказался разрыв, паяльник помог устранить проблему.
Фото этого этапа нет, но прошу поверить мне на слово:)
Теперь откидываем все соединители и клавиатуру, отмываем всё от канифоли. Канифоль - это древнее зло, не пользуйтесь канифолью.
Ватные диски, зубная щётка и спирт немного решают эту проблему.
Наличие монтажных площадок дает нам простор для доработок. Ставим там наш VGA преобразователь.
И наконец пробуем первый запуск.
Ну и всем котиков, конечно:)
