Приветствую! Очень понравился довольно гармоничный камин.

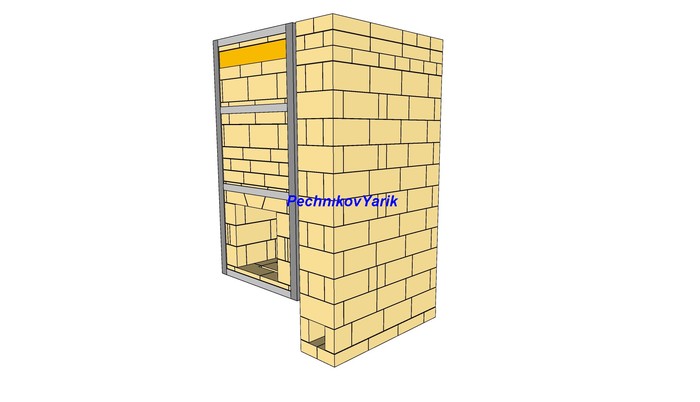

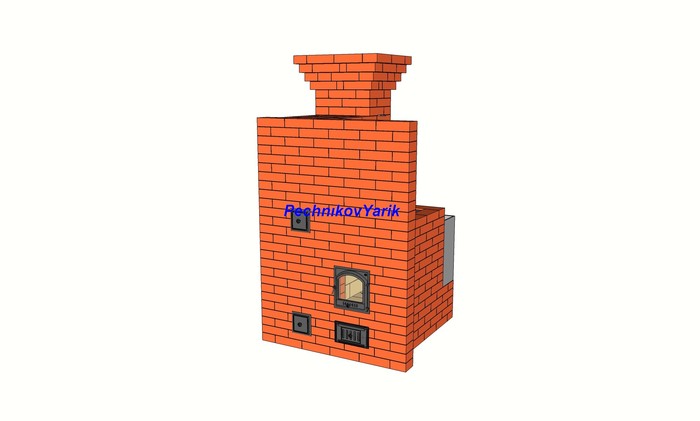

Визуализация для коллеги из Москвы.
Основными кирпичами будут:
1. Кирпич ручной формовки стандартного размера 250мм*120мм*65мм
2. Кирпич молочный шоколад, скорее всего КЧК
3. Огнеупорный кирпич ШБ-8 250мм*124мм*65мм
Характеристики камина:
-Высота 2030мм
-Активная часть мангала 1000мм*630мм
-Нижняя точка огня 560мм
Дизайн позаимствован с других проектов
Прочитал пост про проектирование в Sketch Up, сохранил ссылку. В декабре замёрз в частном доме, отапливаясь обогревателями, и решил не откладывать до весны монтаж отопления.

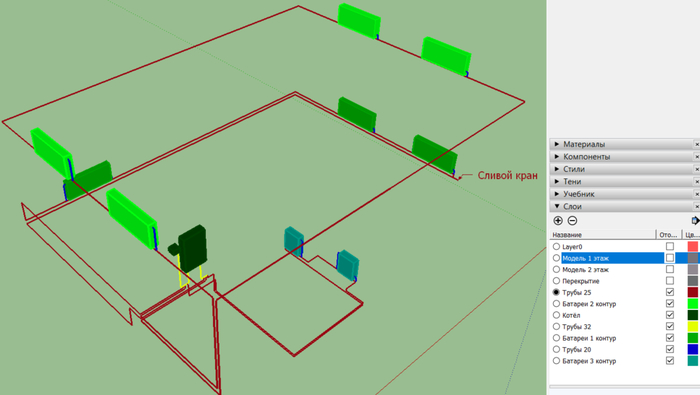

Буквально за два вечера я стал лихо чертить в Sketch Up и уже набрасывал где и как будут батареи, как будут проходить трубы. Рельно удобно - разные диаметры труб раскидал по разным слоям, потом только выделил слой и вся длина посчитана.
По ходу пьессы проектировал переделку проводки в котельной - тоже испытал восторг. Разные слои, привязки, разные цвета - всё наглядно.
В общем, спасибо за информацию об отличном инструменте. Про само отопление напишу отдельный пост, если будет настроение
Новый объект для расчета материала и работ. На сам объект не выезжал, гадал по фото и дизайн-проекту.
К дизайн-проекту прилагались рендеры

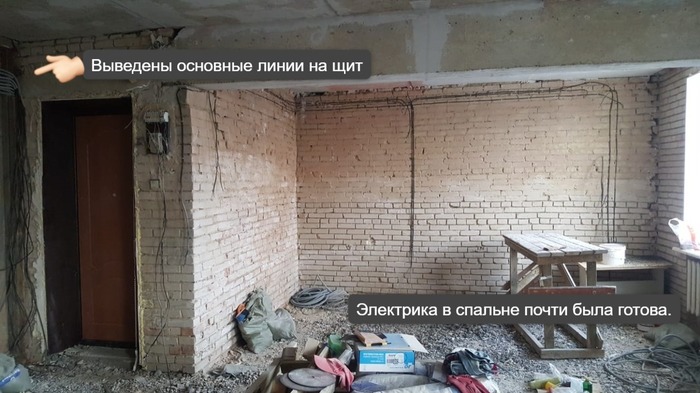

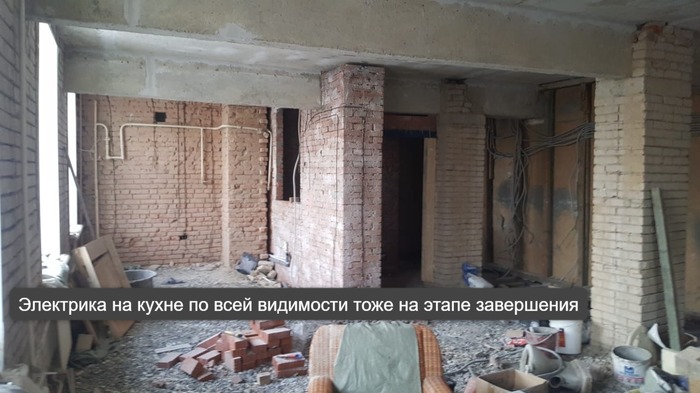

В квартире уже был начат электромонтаж предыдущими электриками и часть кабелей уже была прокинута в гофре и набита по стенам.
Остается загадкой на каком этапе заказчик начал подозревать, что с электрикой в его квартире что-то не так.

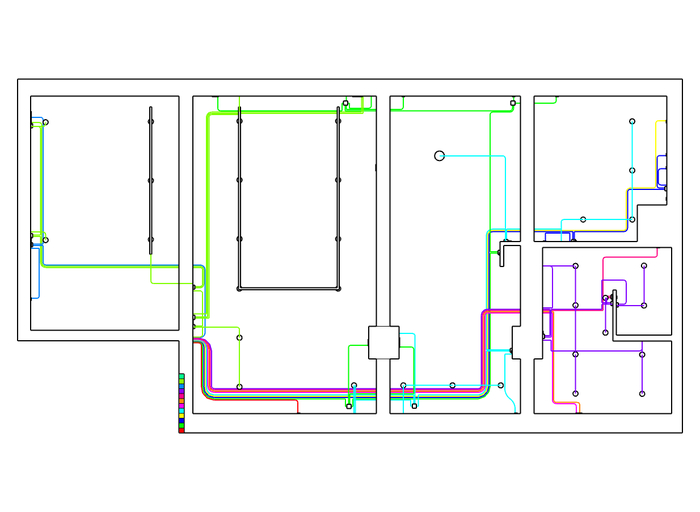

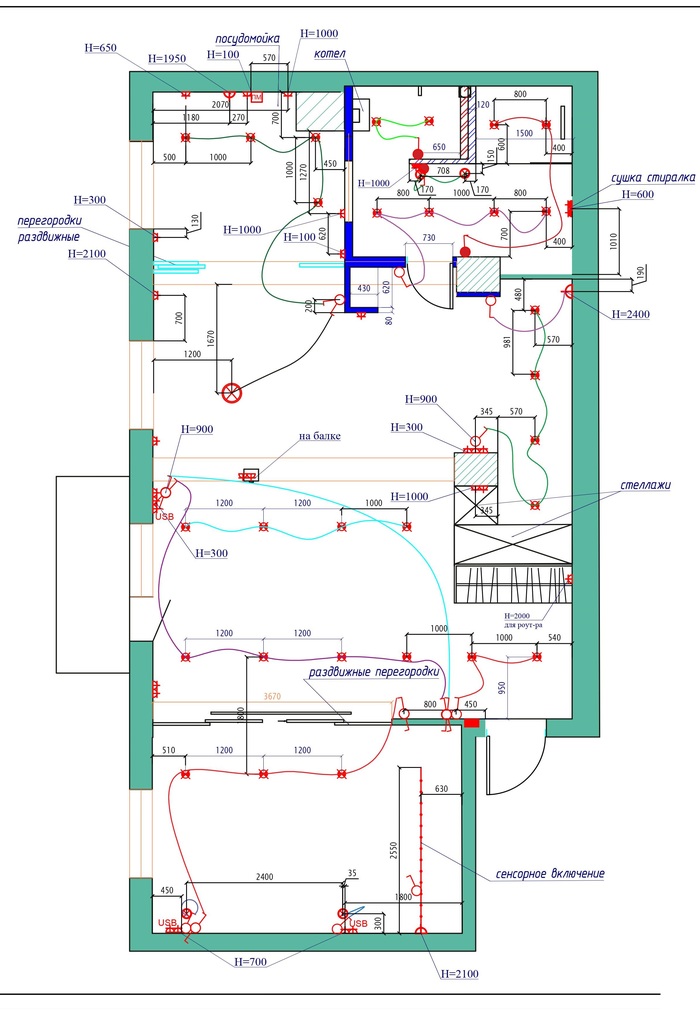

План электрики от дизайнера

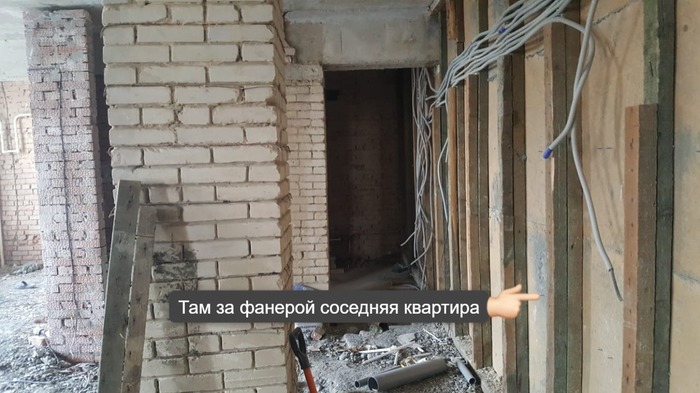

Вести всю новую проводку по потолку не представлялось возможным. Не очень-то хотелось делать отверстия под кабеля в трех несущих балках, ровно как и не хотелось огибать каждую балку проводом, да и потолок как оказалось будет штукатуриться. Прокладывать по фанерной стене, как на фото выше тоже хреновая идея.
Настроения делать эту квартиру не было вообще никакого.
Особенно портило настроение стена с окнами. По рендерам можно увидеть что на стене не будет никакой штукатурки. Просто почистят кирпич и покрасят. Со стеной все таки решил, что процарапаю швы и проложу кабеля внутри них, одной проблемой меньше.
Еще была проблема с прокладкой кабеля по потолку для светильников. Прораб отделочников заверил что толщина слоя на потолке будет достаточной чтоб скрыть кабель. Еще одной проблемы вроде как не стало.
В общем в течение дня родилось вот такое решение.

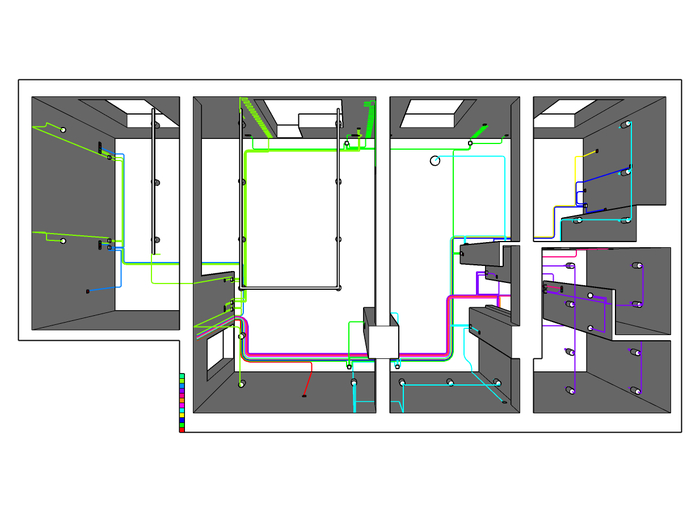

Провода решил протянуть по полу, а все коробки вывести на стены, кроме двух штук у стены с окнами и две коробки у стены из фанеры.
Ну и последок парочку картинок
По прошествии двух недель заказчик так и не дал знать о своем намерении на дальнейшее сотрудничество.
Возможно нашел более удачное решение для своей квартиры, или показалось дорого, а может решил не переделывать, то что уже сделано.

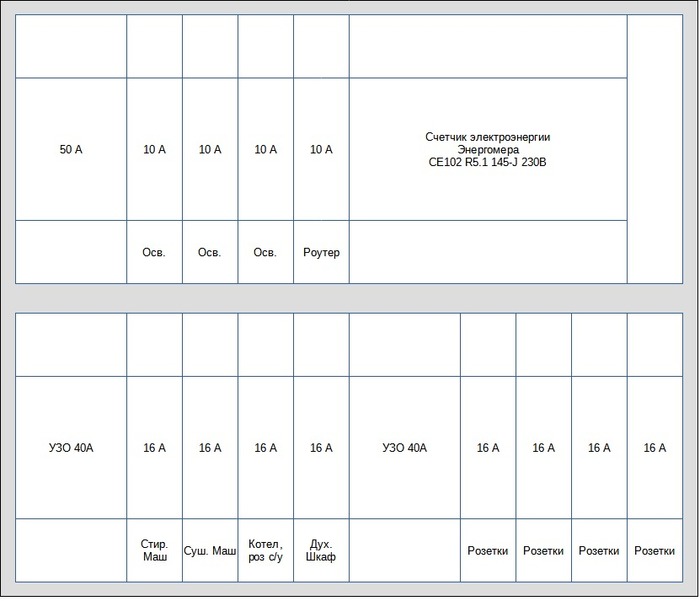

Щит в Excel, почему бы и нет?😃 удобно, быстро, понятно и смета на материал.
Такой проект не просто красивая, бесполезная картинка.
Он помогает избежать ошибок при монтаже проводки, экономит средства заказчика, и сокращает время проведения электромонтажных работ.
Никогда не остается много лишнего материала.
Не приходится по несколько раз ездить в магазин потому что не хватило.
Не приходится ломать голову над тем, где установить распределительную коробку, как потом ее обойти кабелями, чтоб это все смотрелась более или менее красиво.
Все уже все спланировано заранее и остается только следовать монтажной схеме и ни один проводок не будет забыт.
В случае если что-то остается непонятным, то всегда можно добавить дополнительных уточнений с расположением всех "точек" и всеми привязками
Самая главное что такой проект позволяет учесть весь материал почти 100% точностью.
С того момента как начал считать свои объекты в SketchUp, после окончания электромонтажных работ оставалось почти ровно столько же кабеля, сколько было заложено "на запас"
На этом объекте осталось по 5 метров 3х2,5 и 3х1,5.
Возможно учесть даже необходимый запас кабеля в подрозетниках (установочных коробках) по 20 см и в распределительных коробках по 30 см с каждого приходящего кабеля.
Если сложить длины всех кабелей торчащих из подрозетника, то выходит 9,8 метра,
а длины всех кабелей в распределительных коробках 29,22 метра.
Все запасы кабеля скрыты в отдельный слой и не отображаются на проекте чтоб не перегружать его лишними и не нужными линиями. В модели они присутствуют лишь для того, чтобы их можно было подсчитать.

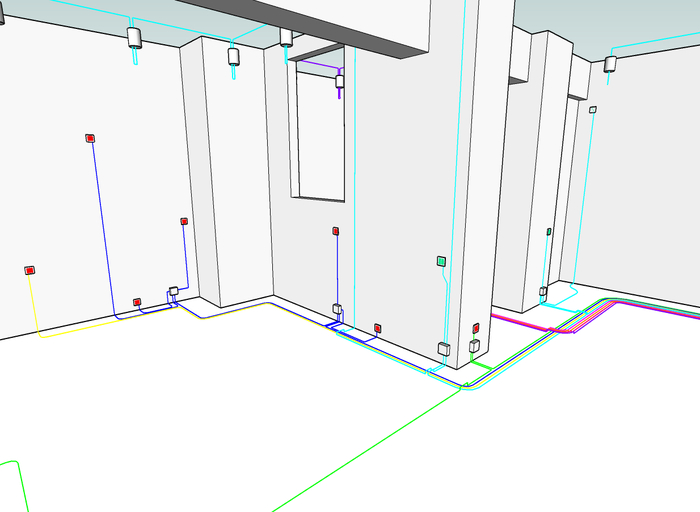

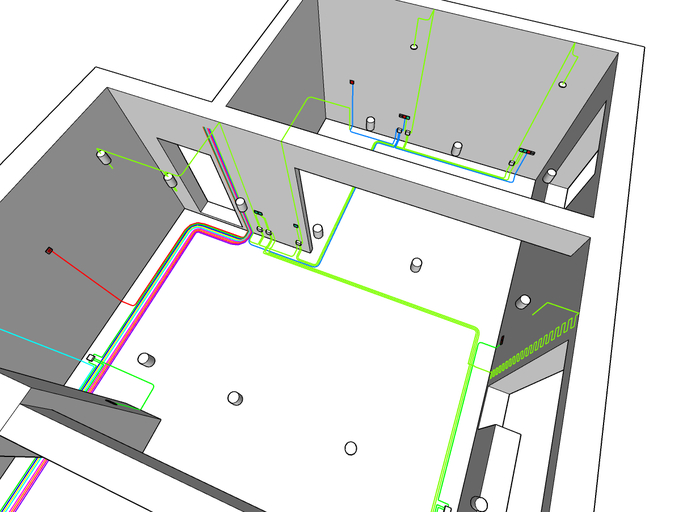

На рисунке ниже запасы коробок и подрозетников выделены синим и красным соответственно.
Кому интересно приложу пример сметы.
Она без излишеств, в ней представлено краткое название материала и его количество.
Во второй таблице кратко о производимых работах.
Естественно в обоих случаях указывается еще и цена как на материал так и на работы.
Получается все максимально прозрачно.
Заказчику с самого начала известно сколько он потратит на материал, на работы, а также как это должно выглядеть в конечном итоге.
Небольшой пролет по объекту.
Качество видео при загрузке на pikabu оставляет желать лучшего.
Задавайте вопросы или пишите что можно было бы улучшить или сделать по другому. Буду рад любой критике. Расположение розеток, выключателей и светильников не в счет. Расположение оных придумывал заказчик.
Из моих идей на этом объекте было удалить кучу проходных выключателей в двух коридорах и вместо них установить в каждый коридор потолочный датчик движения.
Один из процессов создания скульптуры - моделирование в SketchUp

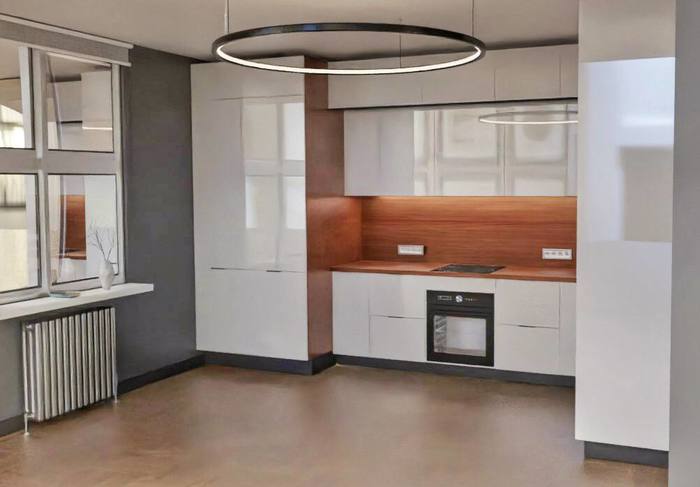

Использовал две программы, для постройки кухни SketchUp, для добавления детализации и самого рендера Blender.
Дачный сезон не за горами, и если ты задумал построить дачный домик, или баньку хочешь на участок, то данный проект будет тебе очень кстати.

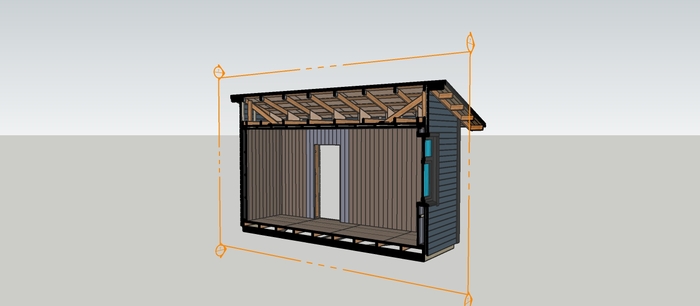

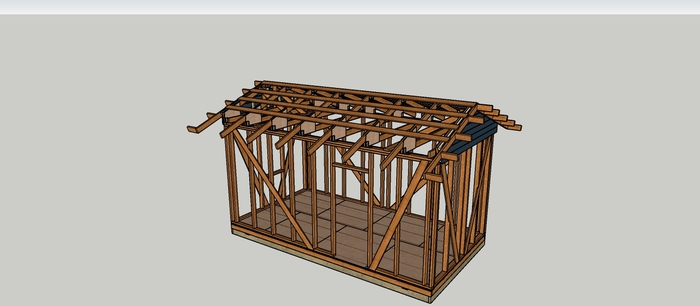

Это проект простого летнего домика (3м х 5.6м) выполненный в программе SketchUp.
Для начала работы:
- скачай архив с яндекс диска. В архиве вложен файл с проектом и установочник для скетчАпа 2020 https://disk.yandex.ru/d/dAfg4oRYkBKa_g
- поставь программу и открой файл
Весь проект состоит из 33 меток. Вот, например, Метка1 (подошва)
это первое, что тебе предстоит сделать (после фундамента, само собой. Тип фундамента выбери самостоятельно, в таком вопросе - даже советовать не буду)
Открыл, посмотрел размеры (инструмент - Рулетка) и, собственно сделал.

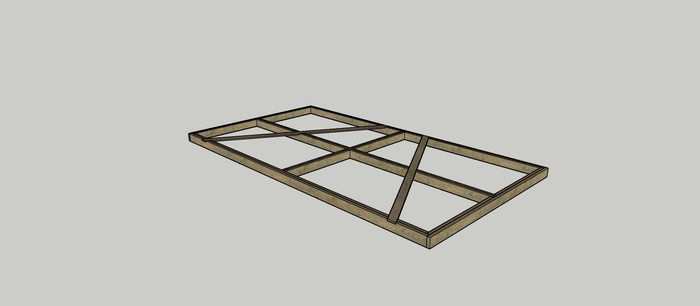

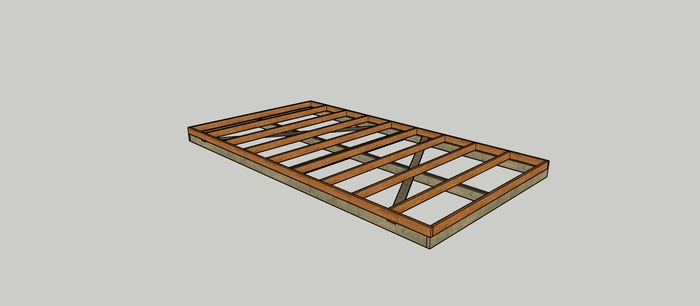

Далее, Метка 2 (лаги)

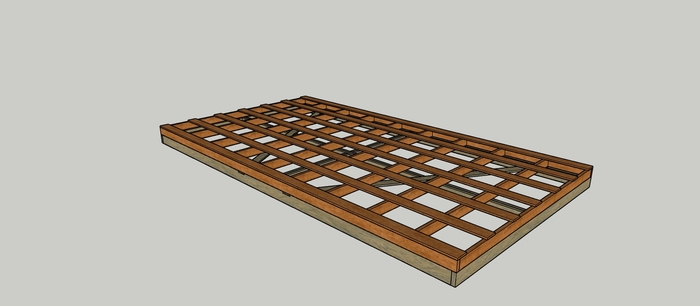

Далее, Метка 3 (черновой настил)
И так далее по списку
Ещё 30 меток и дом готов)))
Используемые материалы:
- для подошвы: импегнированный брус 45х145
- для лаг и кровельных ферм: доска 38х120
- для стен: брус 45х95
- фанера ФК 12 мм
- доска 20х140
-брусок 40х50
-сосновый планкен (полусамодельный) для наружней отделки, про него нужен отдельный разговор
-имитация бруса 20х146 для внутренних работ
-планкен из лиственницы для подкровельной подшивки (можно заменить на более доступный материал, но уж больно тот планкен хорошо смотрится)
- битумная черепица
Все используемые материалы - хорошего качества, сухие и калиброванные, такой лес нельзя купить у ашота на строительном базаре, но данный проект можно переделать под любой пиломатериал.
Так же, с некоторыми изменения - проект подойдёт под строительство бани, но, увы, у меня за плечами всего полторы баньки и что бы корректно спроектировать баню - нужно потратить время и посоветоваться с матерым банестроителем (благо, есть знакомый)
Будут вопросы и пожелания - пиши в комменты. Если после знакомства с проектом - ты захочешь поблагодарить автора рублём - так же пиши в коменты, отказываться не буду.
Через время - раньше или позже, домик обзаведётся крытой верандой, электропроводкой и закладными под воду и канализацию.
Адиос.
Вопрос банных печей довольно не однозначный. В данном посте я покажу какие виды и типы банных печей бывают.
1. Традиционные банные печи периодического действия.
Проще говоря, камни располагаются над топливником, следствие чего получают много тепла. Камни становятся алым цветом, что говорит об их сильном нагреве.
Данная печь может быть не просто прямотоком, но и подключаемым щитком. Пример на фото.
Еще и водяной бак можно приделать, но не желательно, получается сложная конструкция.
Какой плюс данного вида печи:
+ очень сильный нагрев камней
Какие минусы:
-после протопки нужно дать постоять, нельзя топить в процессе парения
- регулярно перебирать камни
-большая вероятность распора камеры с камнями, вследствии чего появляются трещины, через которые проходит дым в парилку
Традиционную банную печь периодического действия в данное время делят еще на 2 типа:

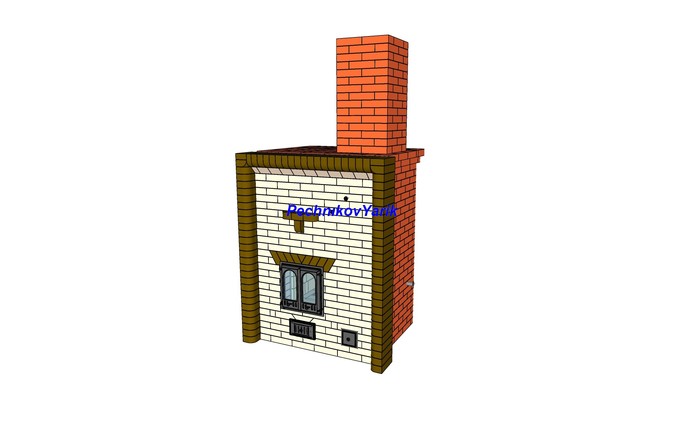

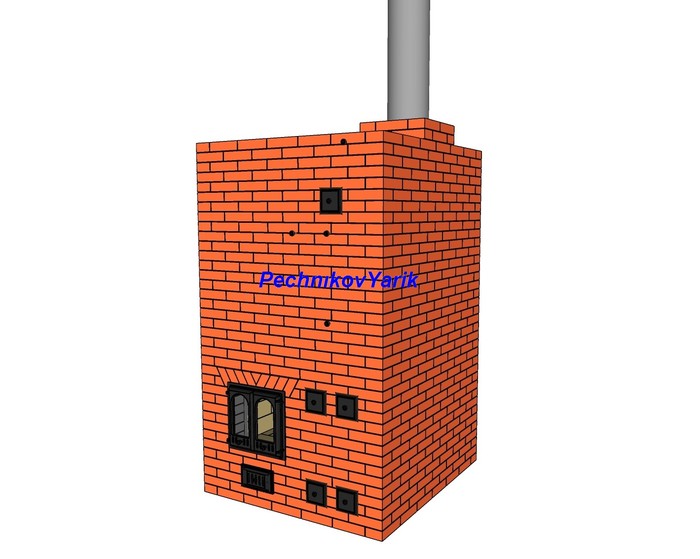

А. Русская банная печь в каркасе

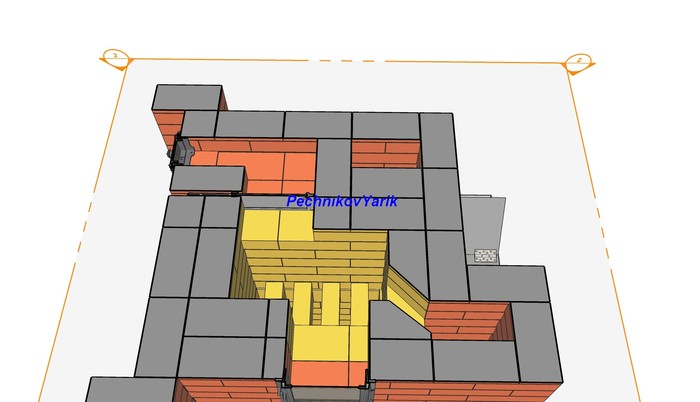

По сути это печь в печи. Сначала выполняют кладка шамотного ядра (преимущественно на ребро), рядом пристраивают отопительный щиток из того же шамота (также на ребро).

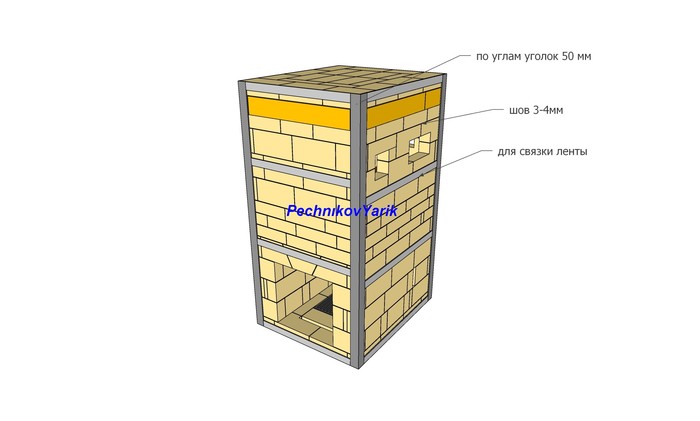

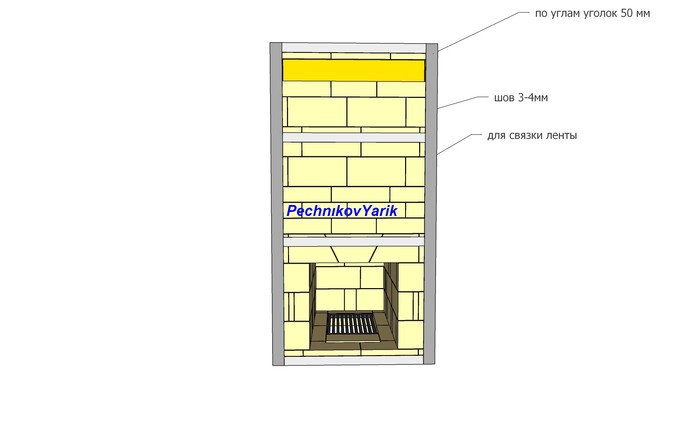

Далее выполняют так называемый бандаж уголками и шпильками только для шамотного ядра
Делают воздушный зазор 30мм для снятия тепла с ядра. Снаружи кладут обычный полнотелый кирпич плашмя.
Из характерной особенности – подача вторичного воздуха в зону факела.
В данной конструкции камни кладут на «чугунные кирпичи-болванки»
Плюсы данного типа:
+ длительный срок службы печи
+ более пожаробезопаснее
Минусы печи:
- больший расход дров (почти в два раза от традиционной печи)
- требуется печник с высоким уровнем кладки
- количество материалов больше чем в обычной печи
Б. Русская банная печь обращенного пламени в каркасе

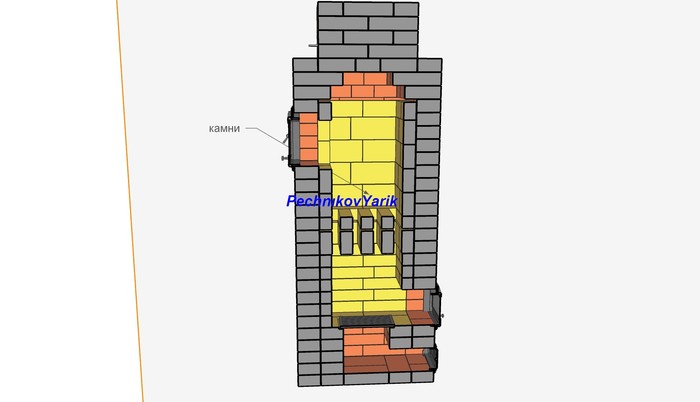

Все почти тоже самое что у типа А. За исключением движения газа. Если в типе А, камни греются снизу вверх. То в типе Б, сверху вниз. Отсюда и краткое название ОБРАЩЕНКА.
Точно такой же отопительный щиток как в типе А, только чуть побольше.

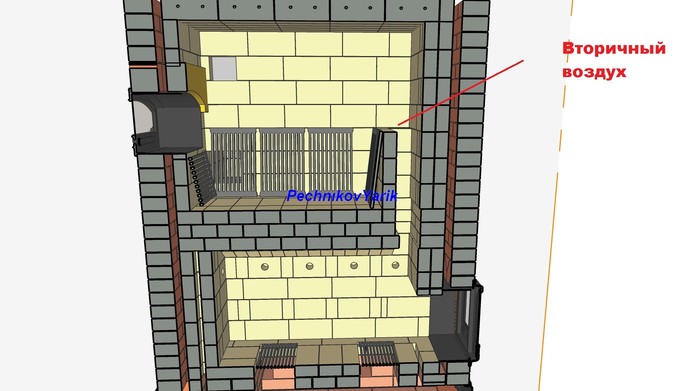

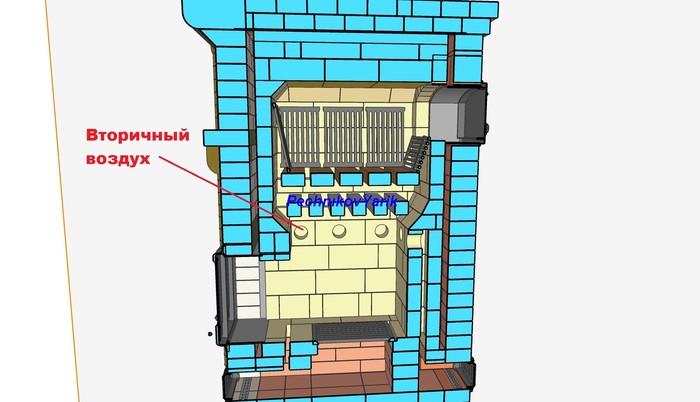

Подача вторичного воздуха делается на самый край факела и в зону активного горения
Плюсы данного типа, такие же как у типа А, из минусов можно добавить «сырость» конструкции, ее нужно обкатывать и делать выводы
2. Печи постоянного действия.
Данный тип является самым распространенным, около 90% обьектов. Довольно неприхотливая печь, с длительным сроком службы и ремонтопригодностью. В данном типе печи, камни не имеют прямой нагрев от огня, а греются через металл. Это позволяет камням расширяться, трескаться как они хотят, без влияния на саму кирпичную печь.

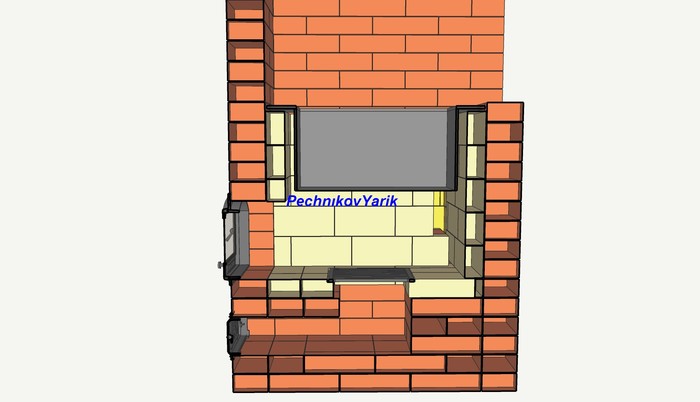

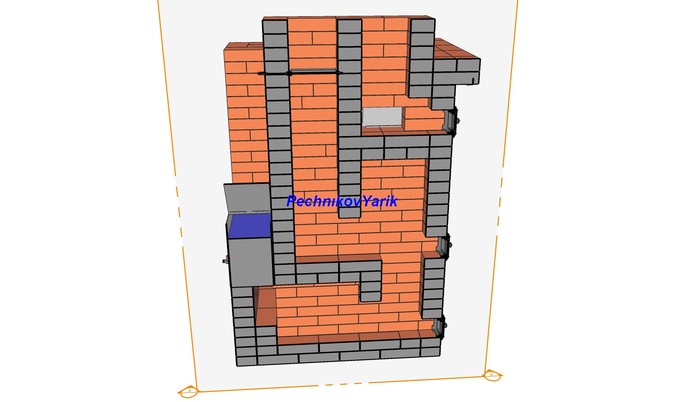

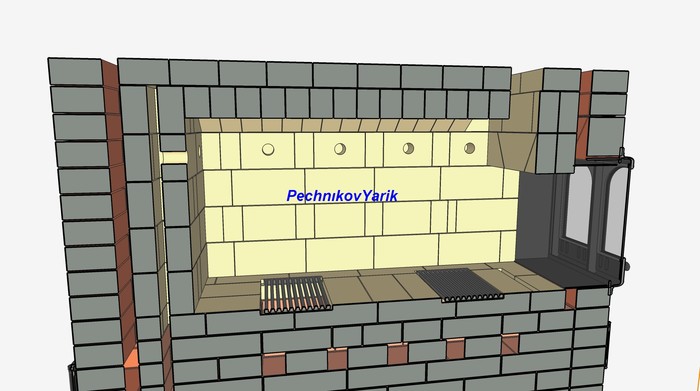

Вот так выглядит разрез топки с баком для камней

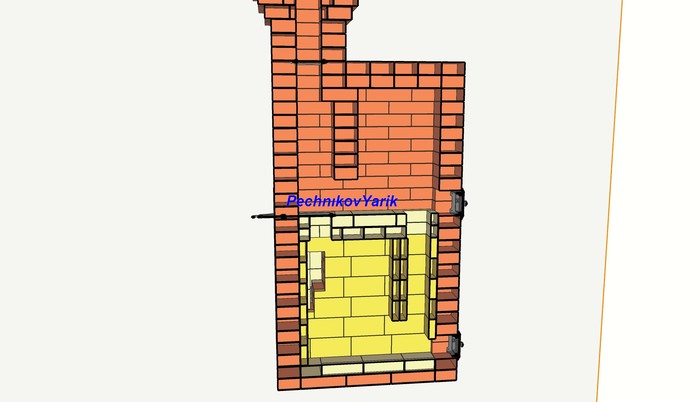

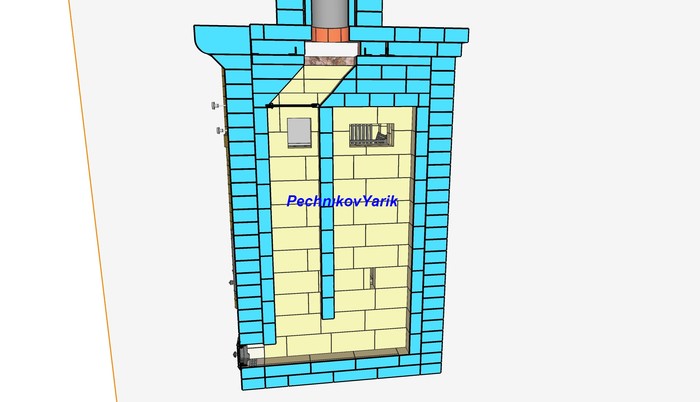

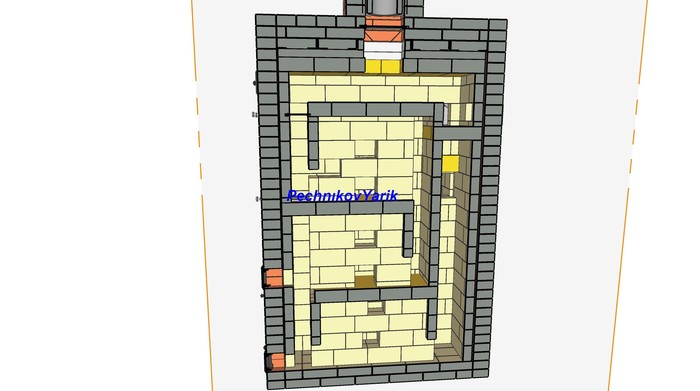

А вот так разрез щитка
Щиток двухколпаковый, нижний колпак футерован шамотом, из-за высокой температуры выходящих газов
Плюсы данного типа:
+ Можно топить печь и одновременно париться
+ В сравнении с другими типами и видами довольно экономичная с высоким КПД
+ Не сложное выполнение
+ Ремонтопригодная конструкция
Минусы:
- Не подойдет любителям «настоящего пара» (под настоящим паром принято понимать нагрев камней непосредственно огнем, прохождения огня через камни с выжиганием сажи на камнях)
Резюме: типов и видов много. Каждый человек сам принимает решение о конструкции какая ему подойдет, печник должен рассказать про каждый вид, указать на минусы и плюсы. В любом случае не забывайте про то, что банные печи это самые опасные печи из всех. Межэтажные проходки нужно делать с хорошей изоляцией и регулярно следить.
