Вольно други)

Сегодня стандартный запрос на ремонт:

Собно расскажу немного практики по такой неисправности:

Во всём виноваты турки это для ЛЛ, а для любителей чтива немного поясню, ведь у Вас на работе делать нечего, раз зашли Пикабушечку помониторить.

Итак.

Всё дело в законе по борьбе с серым импортом телефонов.

Незарегистрированное устройство в стране может находиться всего 120 дней, а после, на уровне оператора, блокируется по imei и телефон перестаёт ловить сеть в стране до того момента, пока не пойти в регистрацию и не вывалить 20к лир за регу телефона.

Не кисло)

Но почему, спросите Вы, эта радость блокирует телефоны за пределами страны?

А ответ банален:

В современных телефонах помимо imei есть ещё идентификатор eID, он же серийный номер физической микросхемы eSIM на плате телефона и с iphone 11 стал программируемый, что позволяет сохранить электрическую симку даже после обнуления телефона.

Благодаря этому программированию сотовый оператор может вносить свои изменения и таймеры, которые просто так уже не удаляются и остаются в этом телефоне даже после выезда из страны.

Спустя 120 дней телефон блокируется по eID, отказывает eSIM и следом перестаёт определяться и физическая карточка.

Как избежать?

Мне видится вариант один:

После выезда из страны удалить все esim из телефона и сделать сброс на заводские настройки.

Либо несите денежку мне)

Запрос для кеширования в поисковике:

Iphone 14 Pro не видит sim

Это реклама для меня, но я тут не за этим, вернее и за этим тоже, но это не главное)

Телефон для американского рынка, т.е без дырки для физической карточки

Хоть старая esim и зарегистрирована, она не арбайтен и ни удалить, ни добавить новую не выходит. Ошибка активации.

Среднебюджетный ipod готов)

Решение на самом деле простое, но требует некоторой сноровки и опыта, иначе можно убить телефон окончательно.

Посты на эту же тему:

Улетел с телефоном, а прилетел с айподом. Iphone 14 pro max

Из Аргентины в г.Владимир. Через Москву xD IPhone 13 Pro Max

Турецкий гамбит! IPhone 13 pro после с официалов

Для начала вскрытие:

Делаю я это на своей спец.тачке, чтобы не было видно, что телефон разбирали.

Далее всё просто:

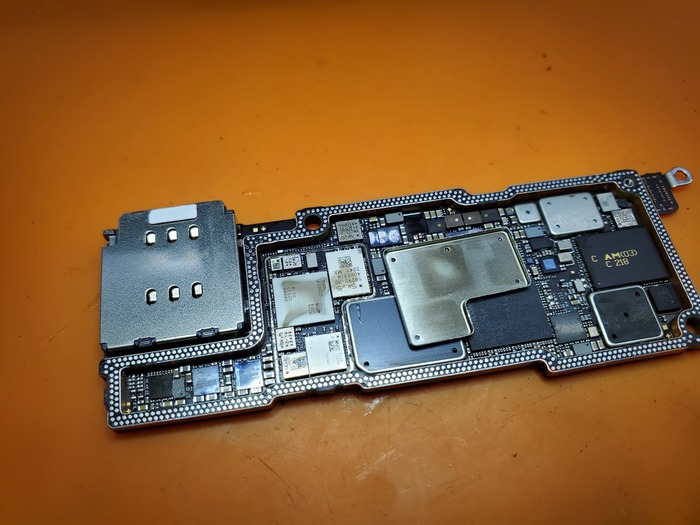

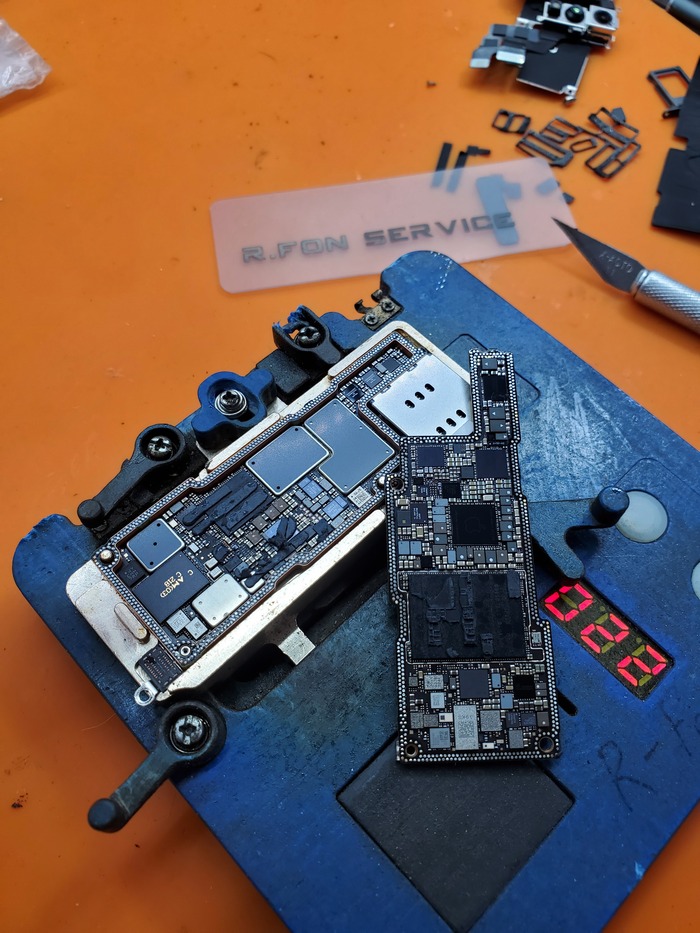

Раскидываю доску пополам

Для демонтажа я использую метод спиливания во избежании перегрева американской платы

Они сцуки нежные и от чрезмерного нагрева могут разваливается и замыкать слои между собой, подробнее описывал в этом посте.

Хм, пост не нашёл, но есть видео у меня на тубчике, которое я хотел всадить в тот, ещё не написанный пост

На замену берётся вот такая мелочь

Берутся они с доноров и да, некоторые тоже бывают не взлетают, так как уже залочены и определить это без запайки и запуска телефона не получится.

Хотя... Возможно чинейзи намутит программатор для этой радости, но пока этого я не видел.

Тем временем всё готово)

Чтобы лишний раз не жарить американца я использую стенд для соединения его половинок без запайки

В собранном виде это выглядит так:

Да, я сначала хотел подключить камеры для сканирования куаркода, но клиент прислал цифробуквенный идентификатор и пришлось вводить вручную, а так как без нижнего шлейфа телефон перезагружался каждые 3 минуты из-за отсутствия барометра в системс, то ввести быстро эту шифровку не получалось, поэтому использовал конструкцию домиком:

Далее вводится необходимое и вот:

Теперь обратная запайка и для начала надо наярить шары на раму

Из не менее важных этапов нужно также убрать часть шаров на плате, так как в некоторых местах рядом друг с дружкой есть линии 4.3в и цифровые модема и если контакты слипнутся, то модем уедет к харону без возможности восстановления. Достаточно просто подключить аккумулятор.

После самый долгий по времени ремонт - восстановление влагозащиты и термоинтерфейсов, про которые забывает чуть ли не каждый или просто не хотчет заморачиваться: закрыл и ебстить оно конём.

Я за качество, поэтому убираю годами скопленный мусор и старую проклейку

А также возврат заводских подушечек и термоинтерфейсов:

Итог:

А конечный результат выглядит так:

И естественно с моим именным гарантийным спикером, кудаж без него

Так как в американской версии корыта нет лотка для сим, то проверять влагозащиту я буду через дырку от винта

Порядок)

Правда не с первого раза прошла проверка и пришлось подогреть телефон повторно и прессовать.

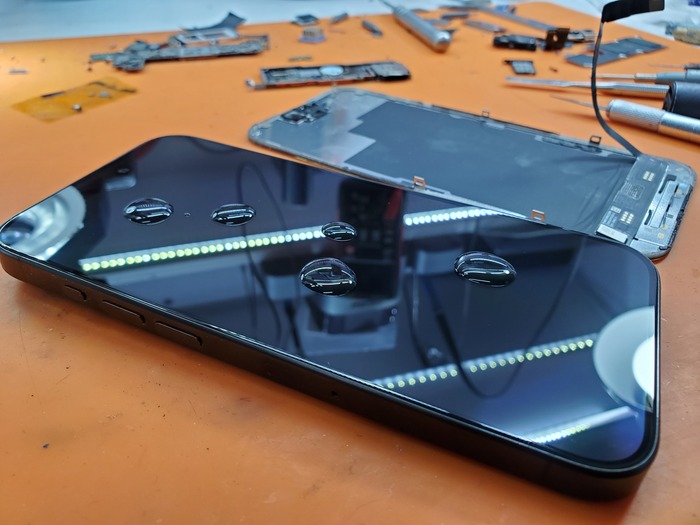

Погружение кратковременное выдерживает, дождь не страшен.

Стоимость двухчасового качественного ремонта составила 20 тысяч рублей.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/RFon_service

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Или обзор ремонта самой редкой неисправности на яблоках - спонтанный отказ тачскрина. Наглухо.

Запрос:

Собсно вариантов ремонта напрашивается два:

1. Тупая замена дисплея как дилетанский ремонт, который сделают в любом сарае.

2. Замена контроллера тачскрина на самом дисплее.

3. Ремонт самой микросборки с сохранением оригинальной автояркости и ремонт без ошибок.

4. Мож чево на плате сдохло.

Тут их 4, но ладно, лень переписывать.

Итак, есть старенький Iphone 14 pro

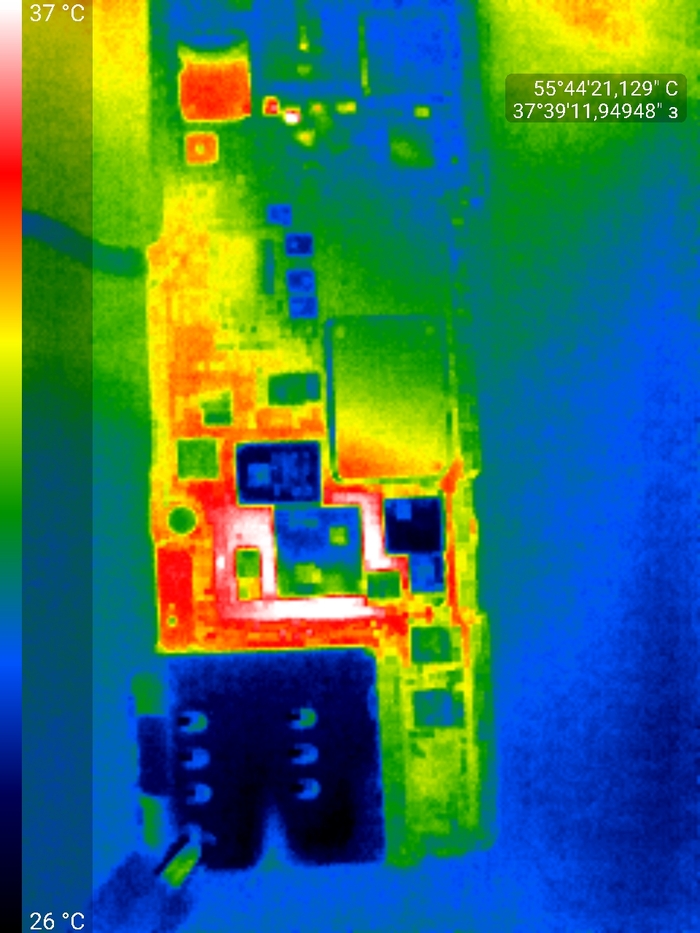

В запросе телефон греется в нижней части и для определения местности нагрева использую тепловизор

Что тут?

Понятно.

Первый и четвёртый пункт исключается.

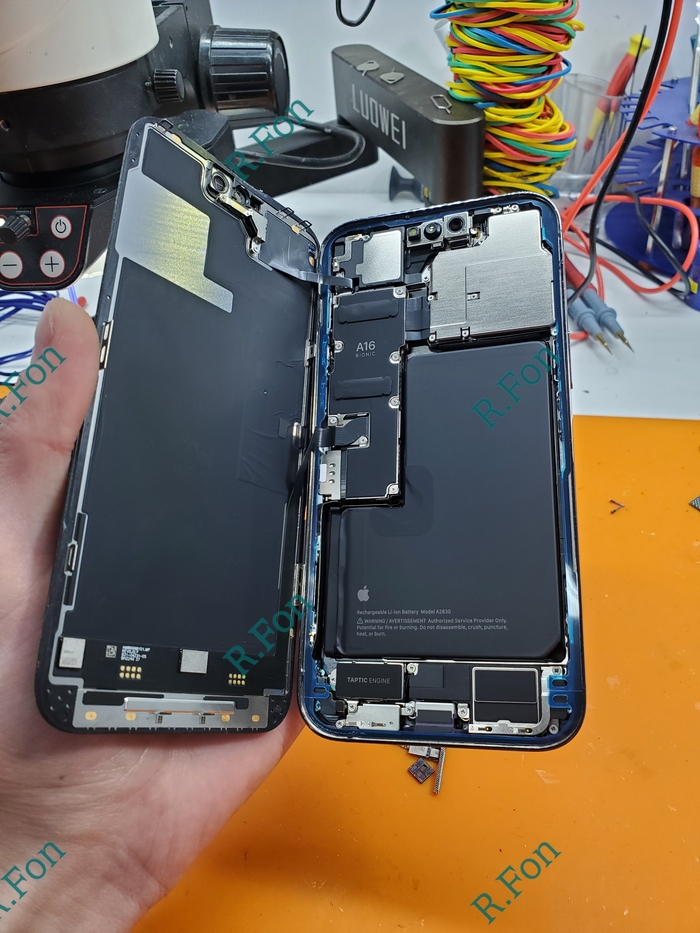

Разбираю с использованием автоматической спец.тачки

Сиди кури и лей спирту)

Теперь взгляну тепликом с обратной стороны дисплея на саму микросхему

Белая точка левее посередине внутри сборки - нехорошо.

Тут должна была быть фотокарточка с моего рентгена, чтобы было нагляднее куда копать, но так как я этих сборок распилил довольно много при разных заменах дисплея без ошибок и прочей радости, то знаю, что в этом месте находится каскад конденсаторов, один из которых наверняка хлопнул)

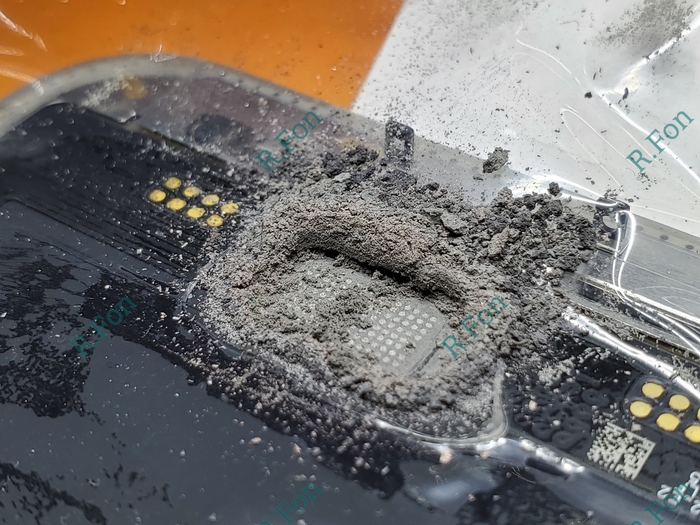

Копаю

Вот поближе

Знаете как псовки копают туннели?

Так вот я так же сидел со скальпелем xD

Особо умные "мастера", которые скажут - вот, обратно новый кондюк не запаял, ай ай ай - идите нáхой, а для клиентов обьясню: запаивать не рекомендуется, так как матрица может сгореть, а потом их дублируют также пачка конденсаторов на плате и мне не хотелось портить красоту внутри телефона. Всё должно быть красиво. Потеря одного не критична.

Далее сборка с проклейкой и сохранением влагозащиты

Которую я проверяю не грушей и монометром от тонометра, а нормальной автоматической техникой

Далее заклею ремакс за косарь чтобы было хорошо

Протираю пальцы отпечатков и готовлю к выдаче эту радость.

Ошибок.нет.

Вот виновная мелочь

Которая обошлась клиенту в 15 тысяч рублей.

При этом ремонте я не только сделал всё точно, чисто и красиво, но также сохранил родной тритон и автояркость, дисплей в настройках без ошибок, а благодаря новой оригинальной вспененной проклейке сохранил влагозащиту и при этом значительно сэкономив клиенту деньги на замене дисплея, а это на минуточку, снятый оригинал на момент этого поста стоит у меня 38 тысяч!

Не, конечно можно купить софт олед за 15к и сказать: "вай брат! Эта ариджинал, обижаешь", но я с 11 линейки ставлю только оригиналы и никакие другие.

Да, новая защотвлаги дождь и кратковременные погружения держит, а вот снимать в солёной воде или бассейне пару часов под водой сомневаюсь что и родная проклейка бы выдержала)

Ремонт, кстати, сделал за 40 минут. Так, между действительно заковыристыми ремонтами, например такими

Но это не мой ремонт, это нужно переделать за косяком другого сервиса.

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/RFon_service

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon,

Увидимся))

Я вернулси!

И залечу на сайт с ремонтом раритетной техники, в данном случае с Iphone 14 Pro Max xD

Телефон сам по себе работал, только в один момент начал перезагружаться и потерял сеть при этом написав: "сбой сотового обновления. Над обновиться".

Понятное дело так и сделали, а далее получился кирпич на начальном этапе активации и дальше не смог активироваться, так как для активации нужен правильный UDID идентификатор устройства, который формируется из серийника процессора, серийника самого телефона и imei модема, который сказал - простите, я всё xD

Идентификатор не верный, а значит телефон восстановленный или не оригинальный и сервер блокирует активацию.

Такая вот петрушка.

Проблем может быть масса и самое распространённое - развал межплатной рамы или отвал модема, но!

Телефон не падал и носился бережно, поэтому я уже вскрыл это корыто для выяснения.

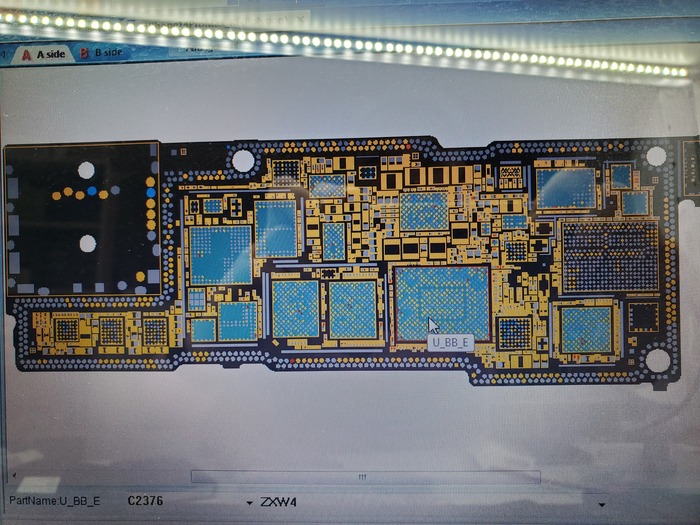

Каких то видимых зацепок я не обнаружил, поэтому потыкал мультиметром по плате и обнаружил заниженное падение напряжения тут:

Это линия питания всей радиочасти телефона и проблема тут в одном из чипов. Если это U_BB_E, то это press F.

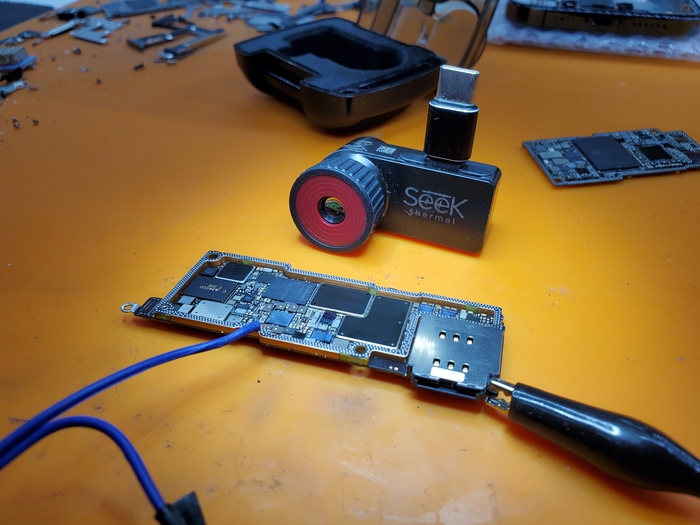

Чтобы это выяснить, подаю на линию допустимое напряжение с отсечкой по току 3А и сижу смотрю по тепловизору:

Кипит где-то под защитным экраном)

Демонтажирую его:

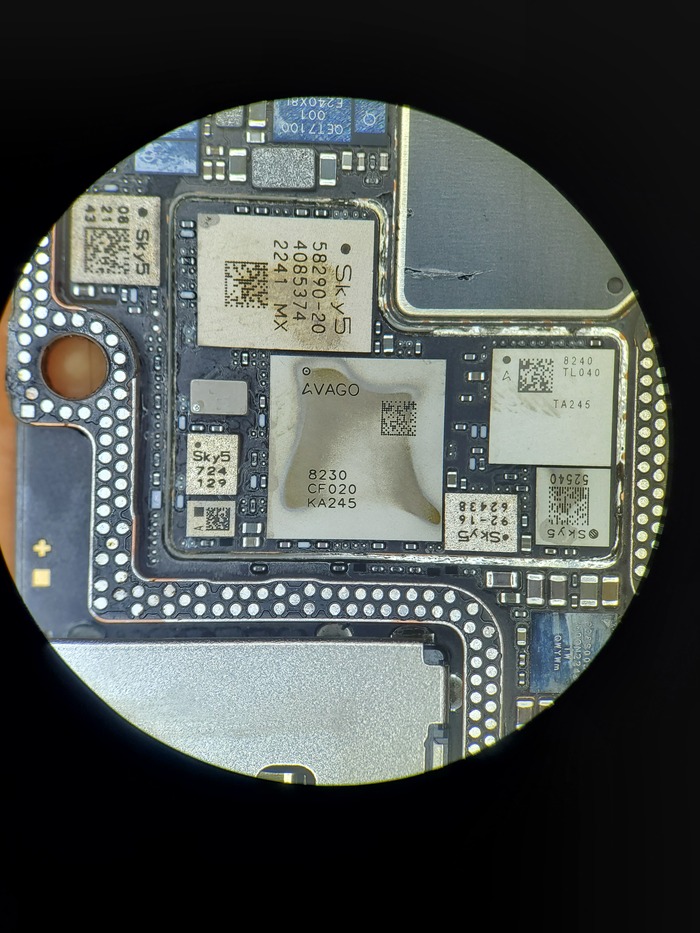

А кто это тут у нас?

Аваго)

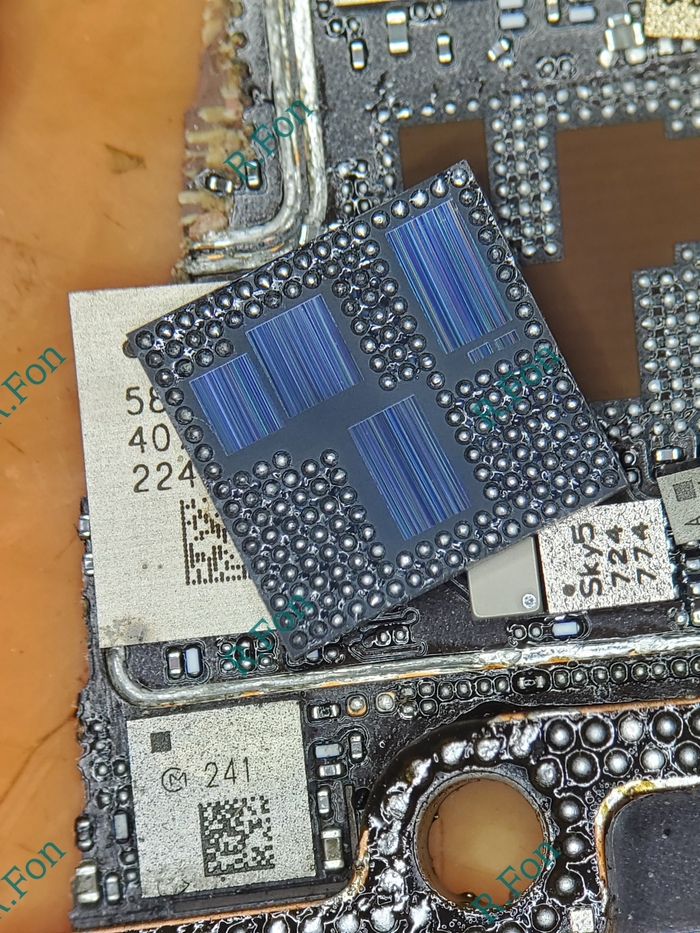

Главный усилитель сигнала 3g/4g кончился.

Без него модем не будет работать и следовательно не будет прошивки модема в настройках.

Надо заменить)

Внутри этой сборки находятся несколько микросхем и яблочная компания посчитала что этого мало и запаяла под низ микросборки ещё пачку кристаллов)

Минимизация все дела.

Смотреть долго на него можно бесконечно, но от этого он не заработает, поэтому меняю на такой же с донора

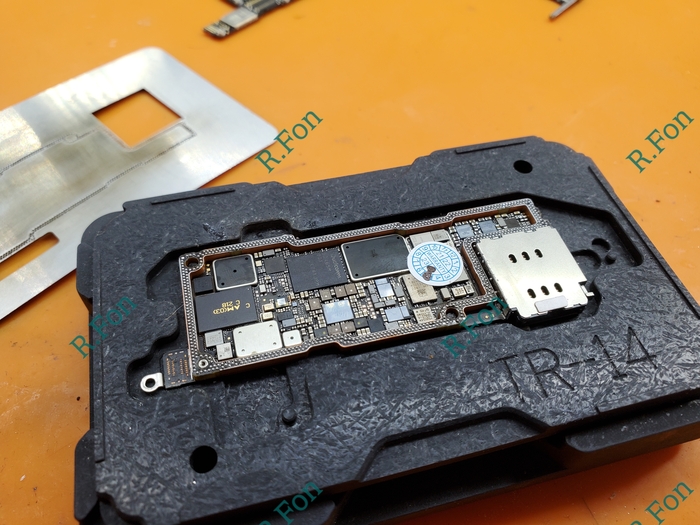

Ошариваю межплатную раму

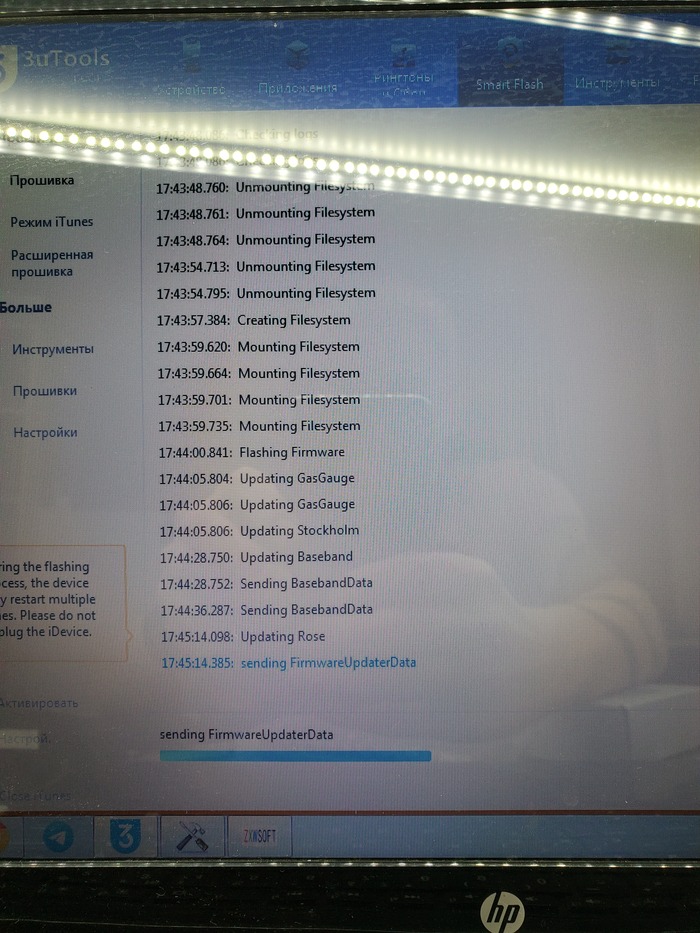

Собираю это дело обратно и прошиваю

А далее моя шикарная сборка

Активация и проверка всех затрагиваемых функций

По времени заняло полтора часа.

Стоимость ремонта 20 тысяч.

Предположения из-за чего это произошло не будет. Это обычная типовая проблема всех яблок, особенно 11 серии и случится может в любой момент.

Задать вопрос по ремонту исключительно телефонов можно в личку телеги, а мониторить микропосты или анонсы будущих моих постов на канале там же в тележке.

Глянуть моё творчество в видеоформате на ютубе, а по сильно важным вопросам зовите меня тут по призыву @R.Fon

Увидимся)

Снова драсти xD

Сегодня будет лайтовый ремонт двух среднебюджетных трубок))

Ничего сложного, просто ремонт на 85 тысяч рублей xD

История этих телефонов банальная - в отпуске немношк упали на неустановленную поверхность в один день)

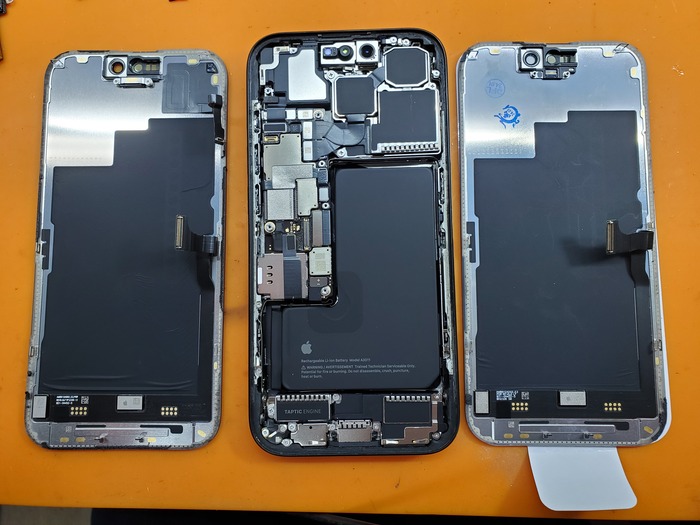

Iphone 15 Pro

Iphone 14 Pro

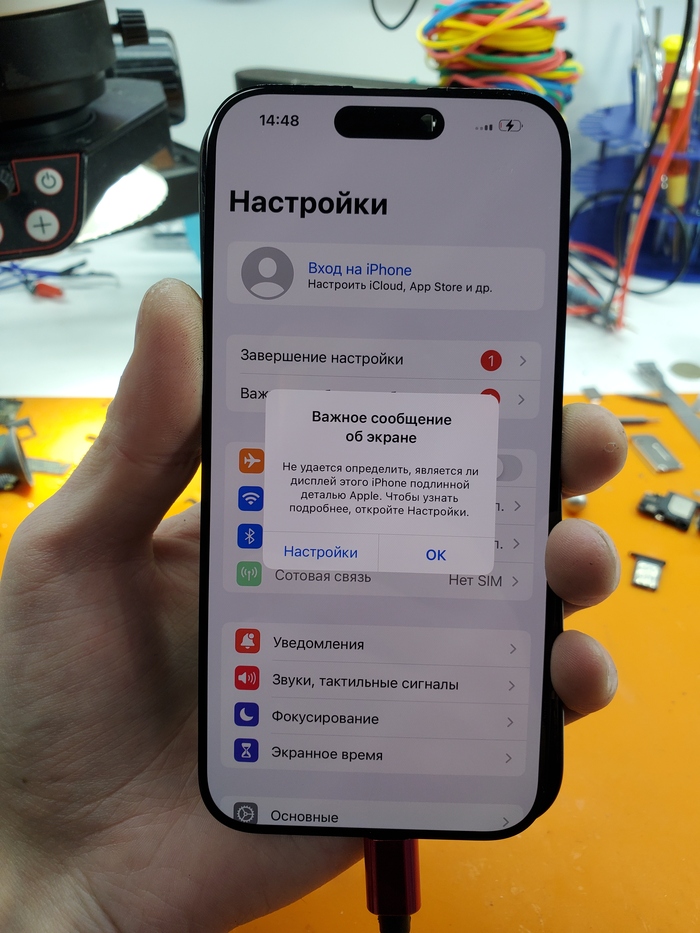

Начиная с iphone 11 все дисплеи начали привязывать к процессору и если не перепаять микросхему контроллера тачскрина, то даже на оригинале получится это:

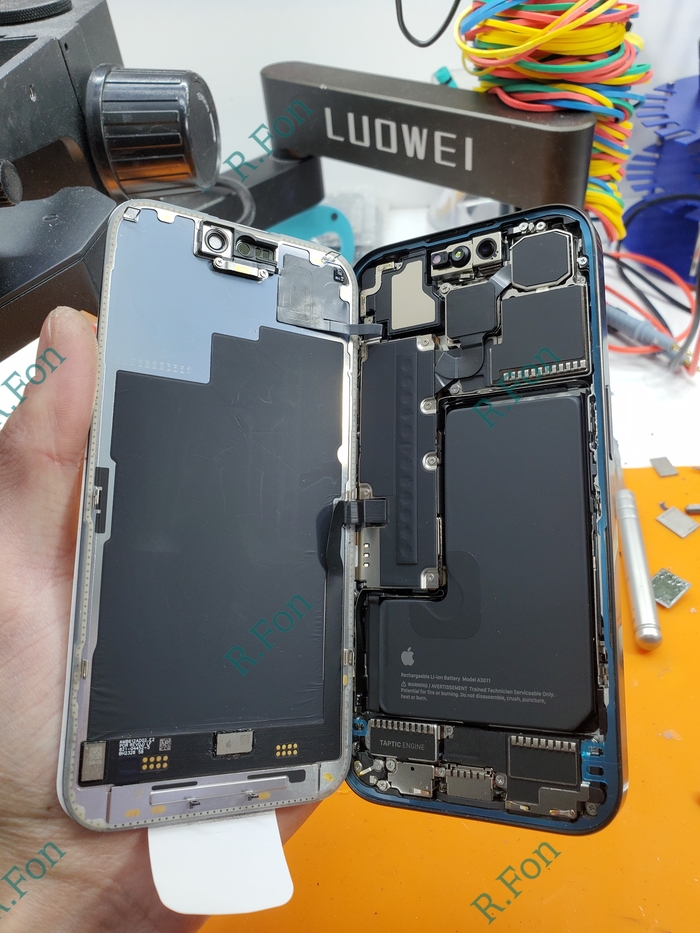

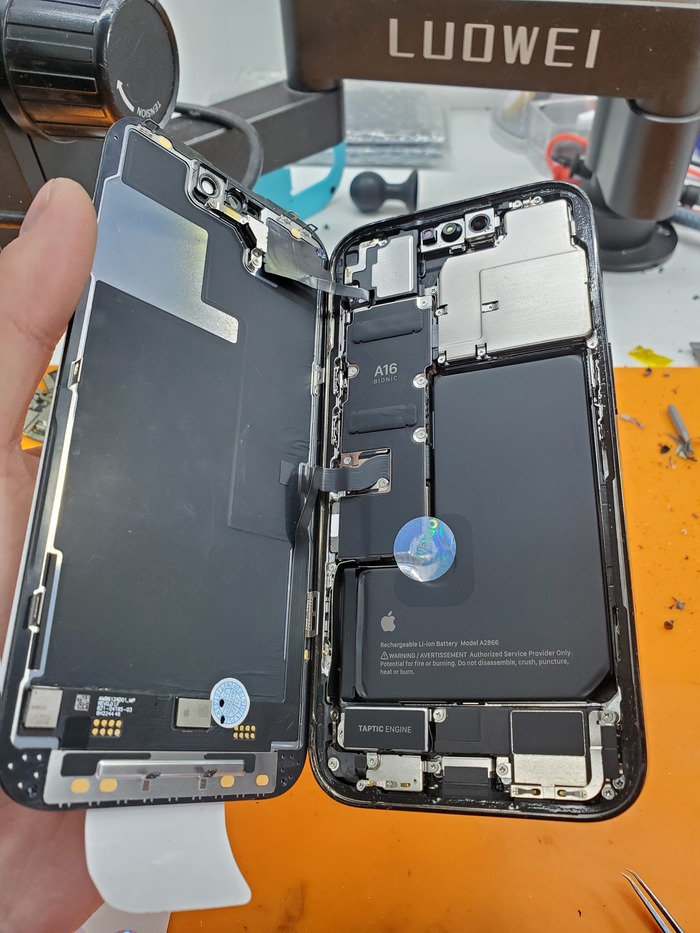

Чтобы этого избежать и сделать всё красиво нужно разобрать телефон (внезапно да? xD)

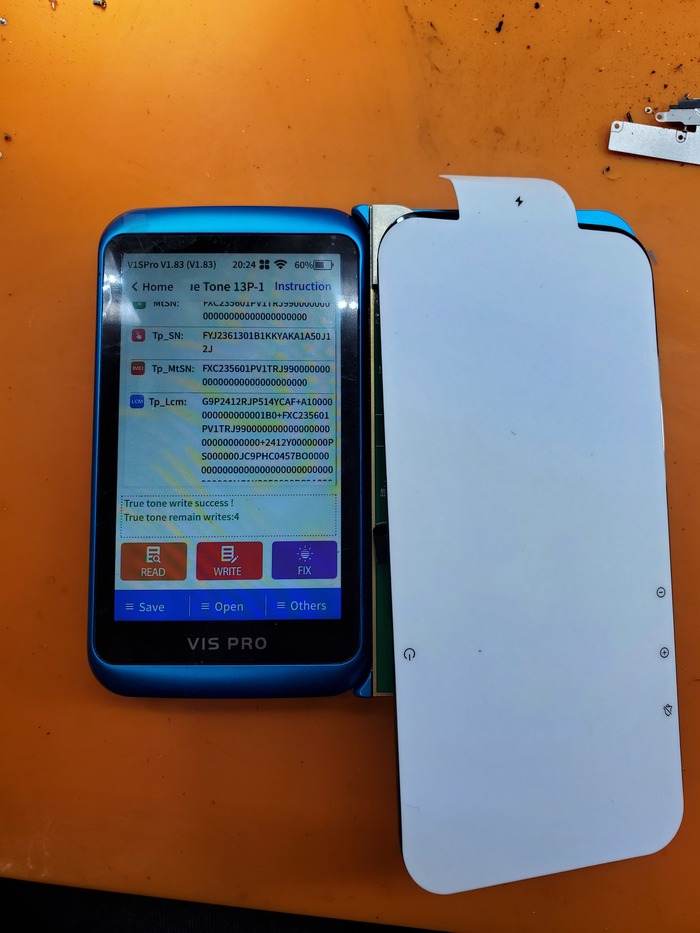

И переписать тритон с родного на будущий родной дисплей

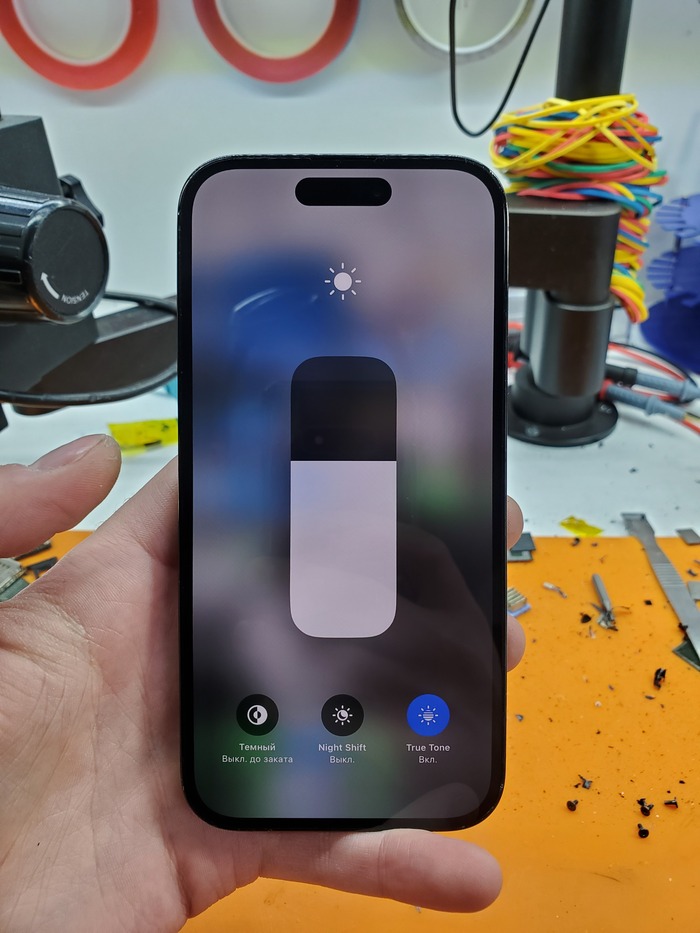

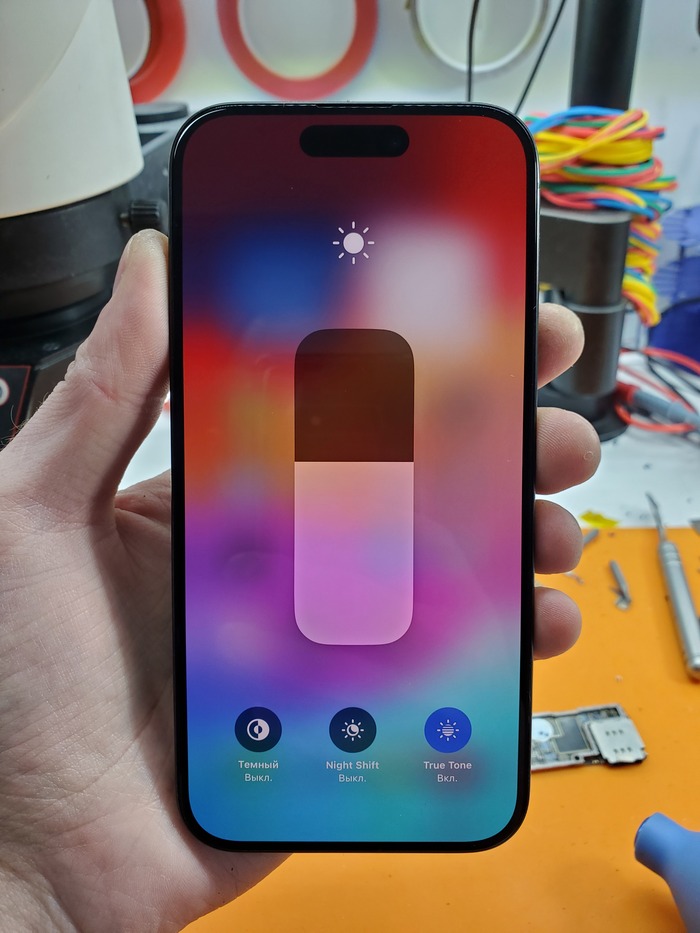

Если этого не сделать, то не будет раб автояркость.

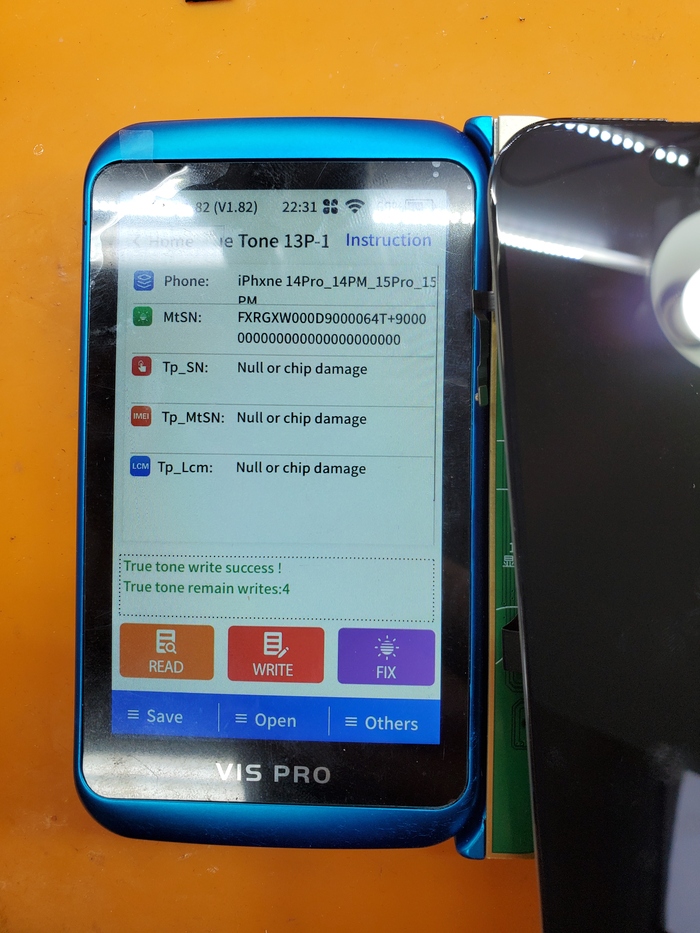

Как видите, записать в дисплей инфу можно всего 5 раз, а что будет если превысить лимит?
Хз, врите фаил скорее всего и ничего не запишется xD

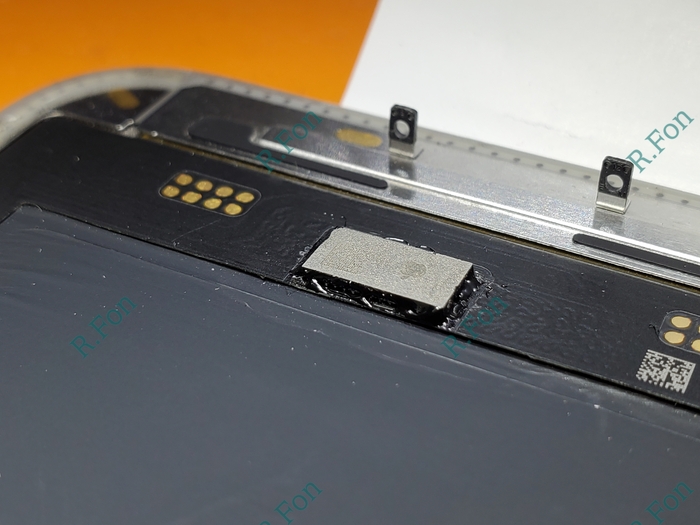

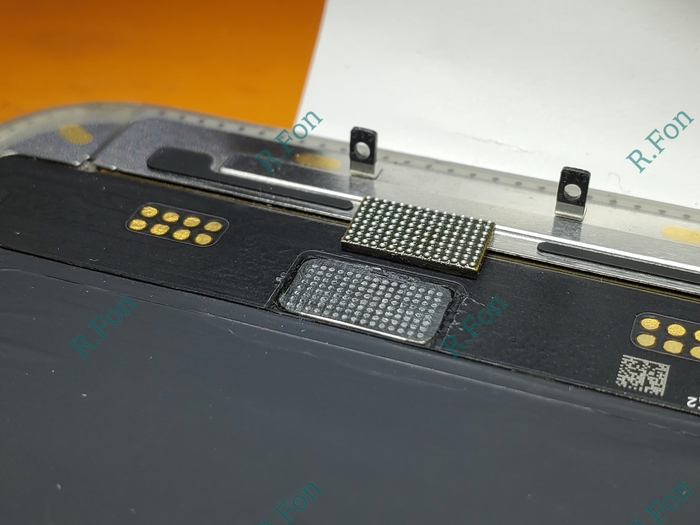

После нужно взорвать контроллер тачскрина с нового дисплея

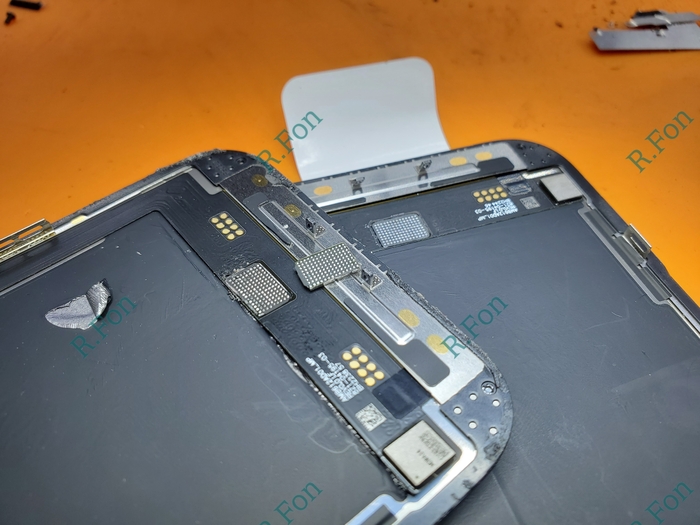

А со старого снять и положить на него пачку шаров припоя

Запаять и залить компаундом, тип норм. Завод)

И как обычно красиво собрать с оригинальной сервисной проклейкой

Один на 45 рублей готов.

100% оригинал с керамик шилд и самым лучшим олеофобом!

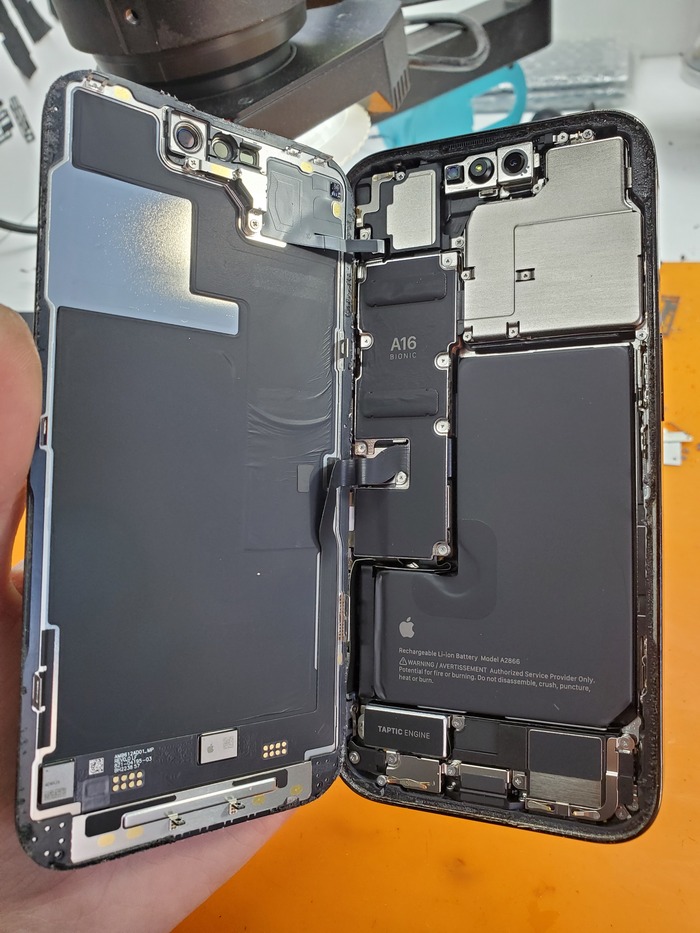

Дальше Iphone 14 Pro с абсолютно одинаковой последовательностью действий

40 рублей и готово.

К слову, хоть стоимость одного дисплея и равняется гнилой девятки без документов, на работы по каждому телефону я накидываю всего 7 тысяч и не наглею.

По времени вся история заняла полтора часа, так как дисплеи были в наличии.

Задать вопрос по качественной замене дисплея на яблочки можно мне в телегу, или читайте майне каналь, где часто мелькают посты со сверхдорогими ремонтами и выходят раньше, чем тут.
Ютуб без рекламы, если хочется чего чевонибудь посмотреть по ремонтам, ну а по срочным моментам зовите меня тут по призыву @R.Fon

Увидимся)

Когда в телефоне пропадает сеть, то становится очень грустно, особенно грустно, если это айфон, особенно старенький 14pm и по факту что с этим делать?

Копить деньги на ремонт xD

Данная яблочная продукция принеслась ко мне после сервиса, где не смогли...

Открываю для осмотра и выяснения что же там не получилось

Ни одного термоинтерфейса нет. Шикарно))

Блять. Давно пора усвоить мастерам, что телефонные процессоры сейчас не на уровне нокии с черно-белой змейкой в виде одной из топовой игры 2000 года, а полноценный высокопроизводительный продукт, который даст фору многим современным ноутбукам и охлаждение так же играет важную роль в дальнейшей работоспособности. Сколько там отработает ноутбучный топовый проц без термопасты? Не думаю, что долго. Тут тот же принцип, только идёт ускоренная деградация припоя и текстолита, что скажется на долговечночти работы телефона, а лишний нагрев чипов приводит к увеличению сопротивления на линиях, следовательно при перегреве телефон будет жрать аккум как не в себя.
И так при реболле межплатной рамы убираем внутринанесённую термопасту, так как потом проблематично сажать раму, так ещё и внешний теплообмен украдают. Не надо так)

В данном устройстве реболлили межплатную раму в надеждах на появление сети, по сути прогрев доски.

Телефон после падения, после которого он поработал ещё пару месяцев и кончился)
imei тут есть только в настройках, на sim реагирует и можно было бы сказать, что виновата esim, заменить, ничего не добиться и с заплаканным таблом выдать телефон без ремонта, но я пока что плакать не собираюсь и отреболлю модем, как одно из вероятных причин поломки после падения, так как esim умирает внезапно, тихо, мирно и дорого (потом про турецкие айфоны расскажу).

Для проверки сети я использую незатейливый трафарет за 15к.

Сеть появилась, а значит это дело нужно зареболлить и убрать некоторые контакты по межплатной раме, так как есть места, где рядом проходят главные линии питания и сигнальные и если два контакта слипнутся, то что-то сгорит)

После запайки сеть не взлетела. Переделал всё ещё раз, но тщетно. Психанул и сделал перенос важных микросхем на донорскую плату

И кажется всё хорошо, лёгкий ремонт, хорошие деньги за пустяковую работу, но...
Сеть хоть и появилась, но только lte.
При переключении на 3g сеть пропадала, а на lte дозвониться на этот телефон не получалось.
Решение нашлось спонтанно, вернее случайно.

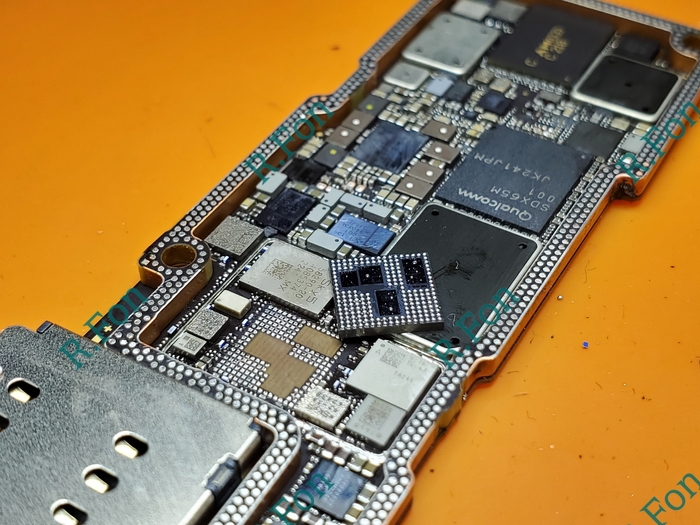

Очередной раз, когда я снова реболлил модем и раму у меня развалились контакты на верхней доске, причём массовый контакт уже был развален до меня. Я его видел, но на этом месте не стал зацикливаться

Это напрямую было связано с микросхемой кеширования данных сотовой сети, так называемый буфер

Не сиськи, а микросхема)
Чтобы не увеличивать в разы стоимость ремонта я отремонтирую это недоразумение путём восстановления дорожек из второго слоя платы

Припаиваются такие перемычки не паяльником, а просто феном, накидав на дорожки паяльной пасты и погреть горячим воздухом

Нитка от одежды для масштаба

Теперь снова переошариваю межплатную рамку и соединяю платы

Предварительно так же убрав по раме лишние опасные контакты

Теперь сеть просто летает

Собираю как обычно максимально красиво, качественно и дорого)

Стоимость данного ремонта я оценил всего в 20 тысяч рублей.

В большинстве случаев я такие ремонты делаю быстро, но некоторые устройства с нестандартной поломкой приходится задерживать на недельку другую.
Этот планировал сделать за пару часов, но возился полторы недели малыми заходами.

Собсно обычный ремонт в моей конторе xD

Задать вопрос по ремонту яблочной техники можно мне в личку телеги, канал с микропостами, которые не попадают сюда тут, а видеоформаты моих ремонтов есть на ютубе.
По сильно важным и срочным вопросам зовите меня тут по призыву @R.Fon

П.с: инста больше не работает, не пишите туда. Мне лень заходить и включать этот днищенский впн, да и времени нет содержать ещё одну соцсеть. Слишком много для одного человека)

Увидимся))

Добрый.

Сегодня на обзор представлю довольно старый Iphone 14 Pro Max с типичной (хотя как знать) проблемой - внезапная смерть.

Телефон ранее не разбирался, это я уже в целях диагностики взорвал защитку и сделал едва заметную вмятину на ней. Зочем?

А потому что при надавливании в область процессора телефон начинал стартовать и даже включался на минуту другую

Чтобы точно диагностировать неисправность я прибегаю к методу нагрев-охлаждение, в данном случае выгул яблока на улице в минус 20)

При надавливании на проц часть контактов начинает соприкасаться с платой и телефон, под действием теплового расширения от запуска какое то время работает, а при остывании до комнатной температуры теряет изображение и уходит в ребут.
Штош, рановато для этой серии такая неисправность, я бы даже сказал исключение из правил.

Ремонт такой неисправности довольно простой, но требует большого опыта работы с плёночным текстолитом.
Для начала надо развернуть этикетку и добраться до конфетки, а для этого надо положить плату на горячую плитку, что бы растопить припой на межплатной раме

На обратной стороне платы расположен сам камушек

который нужно аккуратно демонтажировать

и провести зачистку от заводского припоя и компаунда

Вот тут и начинается самая сложность - текстолит тут не такой как на 6 айфоне и далеко не такой, как на 11.
Он намного нежнее и чистить паяльником тут не нужно и даже несмотря на мою аккуратность, все равно поцарапал плёнку.

Не страшно.
Страшнее было бы, если я в этой области полоснул хотя бы один слой - проц на выкид, так как я не найду такой тонкой проволоки, что бы восстановить дорожки.
После зачистки это дело перешаривается на более мягкий очень вредный свинцовый припой (плакай Гретта)

И пихается обратно на плату.
Мой опыт позволяет не только снять проц аккуратно, но и сделать реболл не прибегая к переносу всех микросхем на донора - я не убиваю нагревом плату

Чтобы проверить посадку процессора я использую трафарет за 15к без запайки плат.

Обычно проверяю сеть, так как с ней в большинстве случаев и возникают проблемы, а заодно глянул по логам, что не нравилось телефону

Больше психовать не будет)
Делаю реболл межплатной рамы и собираю всё обратно

Чисто.
Красиво.
Аккуратно.

Поломка довольно нетипичная для телефона, который не падал и использовался аккуратно.
Просто заводской недопай видимо.
А может и посыпятся в ближайшее время и этот телефон только начало.

Стоимость такого ремонта с использованием оригинальной влагозащитной проклейки всего 20 тысяч рублей.
Затрачено времени 3 часа.
И это лёгкий ремонт.
Гарантия на это дело у меня 2 месяца.

Очередной спасенный телефончик мне в копилку

Задать вопрос по яблочной технике или восстановлению данных с напрочь убитых телефонов можно мне в личку, а посмотреть микропосты и анонсы таких постов на моем канале в тележке, видеоформаты ремонтов на ютубе, а по сильно срочноважным вопросам зовите меня тут по призыву @R.Fon

Хотел бы сказать: ломайте ещё, но в этом случае оно само сломалось, так что скажу просто

Увидимся))

Добрый.

Сегодня я расскажу и даже покажу как сервис элементарно может развести клиента на деньги, причём значительные.

Поехали!

Предыстория:
Что-то делали в машине, толи бухали, толи не заметили как уронили и телефон всю ночь пролежал на коврике под водительским сиденьем.
Спустя время телефон нашли уже не включающимся и отнесли в сервис.
Там после диагностики выкатили стоимость 30 тысяч рублей за ремонт.
Клиенту это не понравилось и он решил поставить ремонт на паузу и подумать.
Вернее поискать другие сервисы по ремонту и нашёл меня.

Итак, начальная диагностика - хз)
Телефон пытается заряжаться в 3 раза медленнее, а при подключении платы напрямую к блоку питания и нажатии на кнопку включения запуск "висит" на 250мА и больше ничего не происходит.

На этих фотокарточках уже есть спойлер, но я в тот момент не обращал на это внимание

Решил распаять плату и посмотреть что там случилось внутри

Прогар текстолита на верхней ☝️
И нижней плате 👇

И если внизу особо страшного ничего нет и этот контакт дублирует ещё 3, а в раме нет никаких межслойных соединений

То на верхней есть 8 слоёв, где любой прогар текстолита в любом месте опасен замыканием дорожек, так как горелый текстолит является проводником и судя по тому, что плата "стоит" на 260мА, вероятно межслойное замыкание по цифровым шинам. А если замкнуть эти дорожки между собой, то не будет коннекта процессора с каким либо оборудованием и процессор при запуске не сможет опросить одно или несколько периферийных устройств и уйдёт в бесконечный цикл перезапуска.

Значит нужно раскопать слои и прибраться там

Судя по карте слоёв и прогару видно, что повреждена одна из дорожек цифровой шины процессор-аудиокодек и замкнула с текстолитом дорожка на промежуточный усилитель сигнала, где сразу пропадает часть радиодиапазонов сотовой связи.
Это надо поправить.
Раскапываю весь сгоревший текстолит

Нахожу дорожку аудиокодека и восстанавливаю её

Замазываю уф-маской и делаю поверх дорожку промежуточного усилителя, так как сам её разрезал для восстановления дороги под ней

Нитка от одежды для сравнения масштаба пайки. В общем восстановил дорожку в третьем и втором слое платы.
Но запуска так и не было.
Теперь мне нужно посмотреть какие микросхемы нагреваются для определения их работоспособности или вообще что и где греется и мешает запуску.
Для этого использую мобильный тепловизор за 50 тысяч рябчиков

Иииии...

Греется дроссель рядом с контроллером питания и идёт он на питание чипа памяти.
А теперь подлянка от сервиса

Не видно да?
А так?

Еле заметная аккуратная перемычка на конденсаторе рядом с чипом памяти

Убираю её и телефон сразу запустился

Вот куда идёт эта линия

Чуть ниже расскажу зачем это сделано, а пока припаиваю половины обратно и восстанавливаю украденные термоинтерфейсы

И привожу внутренние элементы телефона в нормальный вид

После сборки взглянул на логи ошибок телефона

Умирал в агонии около 20 минут, пока не прогорел текстолит и не замкнул главную линию питания.

Теперь разъяснение почему так делают и что этим хотели добиться:

Телефон приняли в ремонт и разделили платы, предварительно убрав замыкание в месте соединения двух плат.
Телефон запустился, всё собрали обратно и позвонили клиенту с требованием заплатить за ремонт 30 тысяч.
Клиент отказывается и сервис делает еле заметную перемычку, что бы застопить процессор и сделать телефон невключайкой, ведь отремонтировали уже.
Клиент начинает ходить по сервисам и везде не знают что делать и отказывают в ремонте, либо предлагают выкупить на запчасти, либо заменить плату за много больше 30 тысяч.
Клиент устаёт от такой возни и идёт обратно к ним.
Сервис убирает перемычку, берёт 30 тысяч и отдаёт якобы рабочий телефон без проверок.
И тут два варианта.
Клиент обнаруживает недочёты (нет звука и слабо ловит сеть) и сдаёт обратно на ремонт, где либо требуют дополнительных денег, типа это утопленник и гарантий нет, либо отказывают в ремонте, типа мы не знаем что делать, телефон запустили и 30к не вернём, работает же.

Но нарвались на меня

Я не только сделал всё красиво, но и сделал это дешевле, всего за 16 тысяч!

А предыдущий сервис заработал только потраченное время и куй пикабушный в задок)

И таких случаев на моей практике достаточно и ничего не сделать с такими сервисами в правовом поле, ведь для оценки таких подлянок нужно сразу идти в экспертизные организации, вскрывать и исследовать телефон под камерами.
А так, сервис скажет что это я сделал перемычку ради контента на Пикабу и всё. Любой отмаз.
Я не стал спрашивать что за сервис это сделал.
Если владелец объявится тут, то сам может это рассказать.

А задать вопрос по грамотному восстановлению утопленной техники можно мне в телегу, где так же пишу микропосты, которые не попадают на этот канал, а так же анансирую грядущие посты раньше, чем тут, только с описанием немного короче)

Посмотреть видеоформаты моих ремонтов на ютубе, а по срочным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0
