Одна из подлянок сервисов по ремонту техники. Iphone 14 pro. Ночь под водой⁠⁠

Добрый.

Сегодня я расскажу и даже покажу как сервис элементарно может развести клиента на деньги, причём значительные.

Поехали!

Предыстория:
Что-то делали в машине, толи бухали, толи не заметили как уронили и телефон всю ночь пролежал на коврике под водительским сиденьем.
Спустя время телефон нашли уже не включающимся и отнесли в сервис.
Там после диагностики выкатили стоимость 30 тысяч рублей за ремонт.
Клиенту это не понравилось и он решил поставить ремонт на паузу и подумать.
Вернее поискать другие сервисы по ремонту и нашёл меня.

Итак, начальная диагностика - хз)
Телефон пытается заряжаться в 3 раза медленнее, а при подключении платы напрямую к блоку питания и нажатии на кнопку включения запуск "висит" на 250мА и больше ничего не происходит.

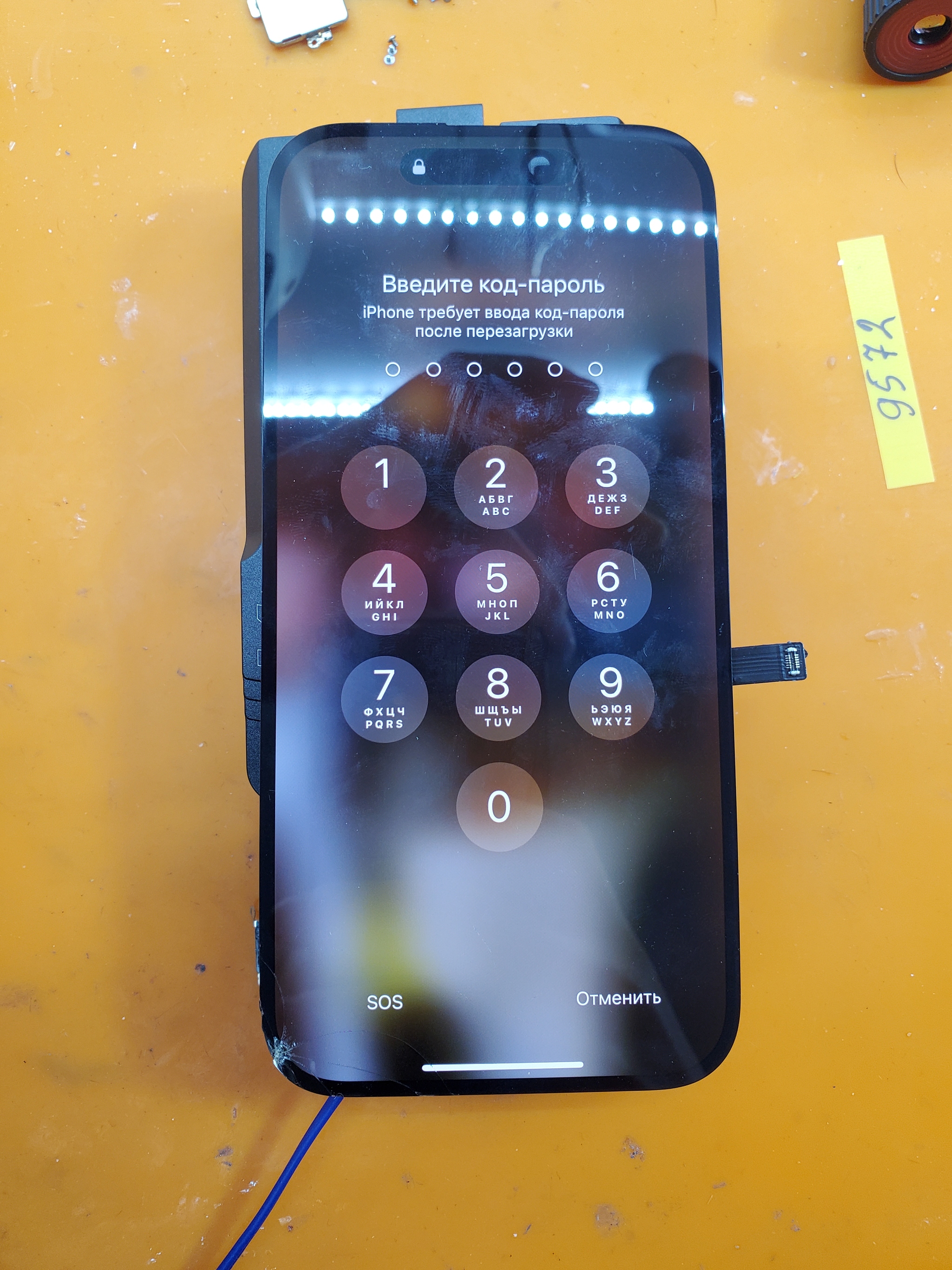

На этих фотокарточках уже есть спойлер, но я в тот момент не обращал на это внимание

Решил распаять плату и посмотреть что там случилось внутри

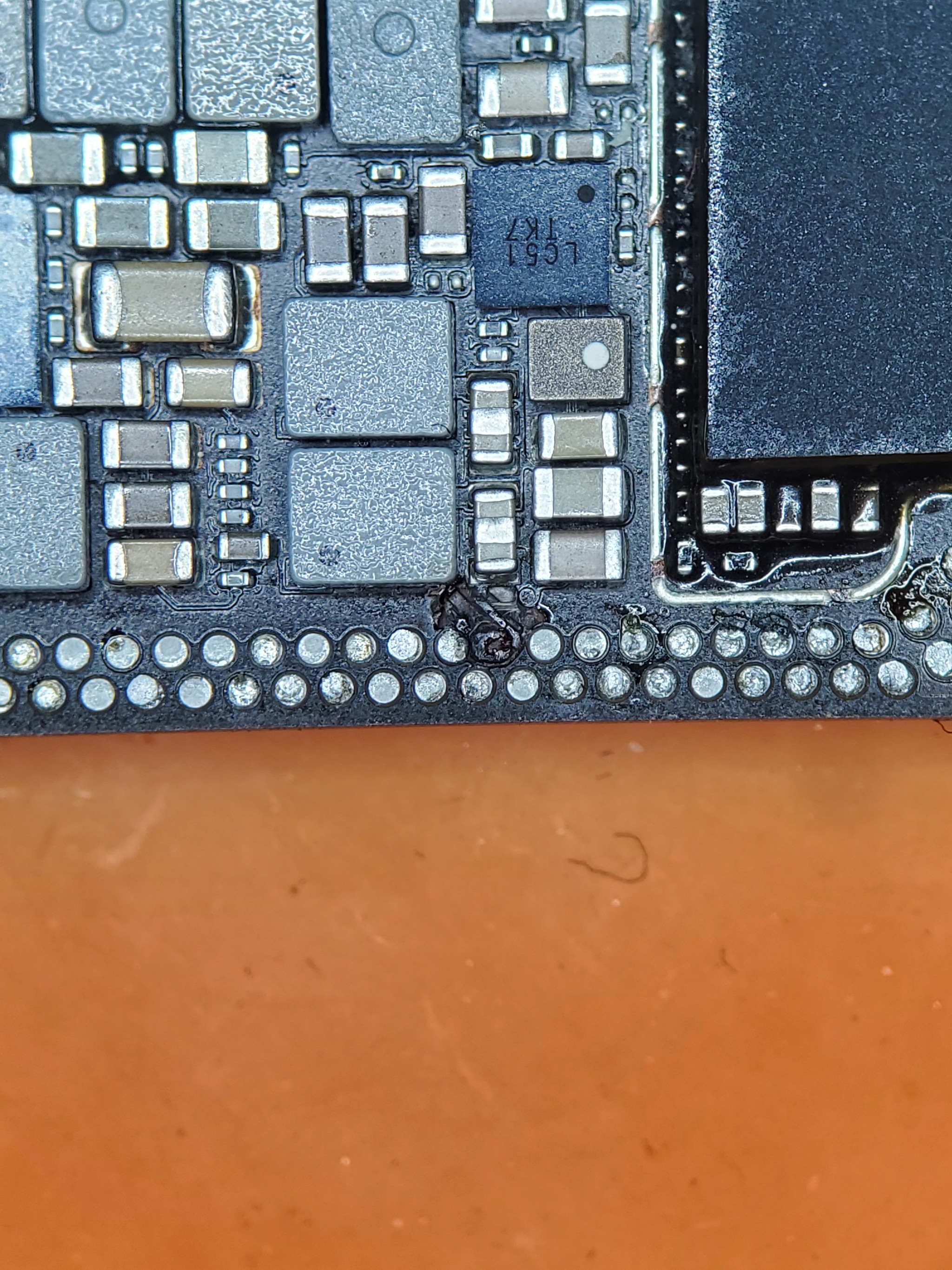

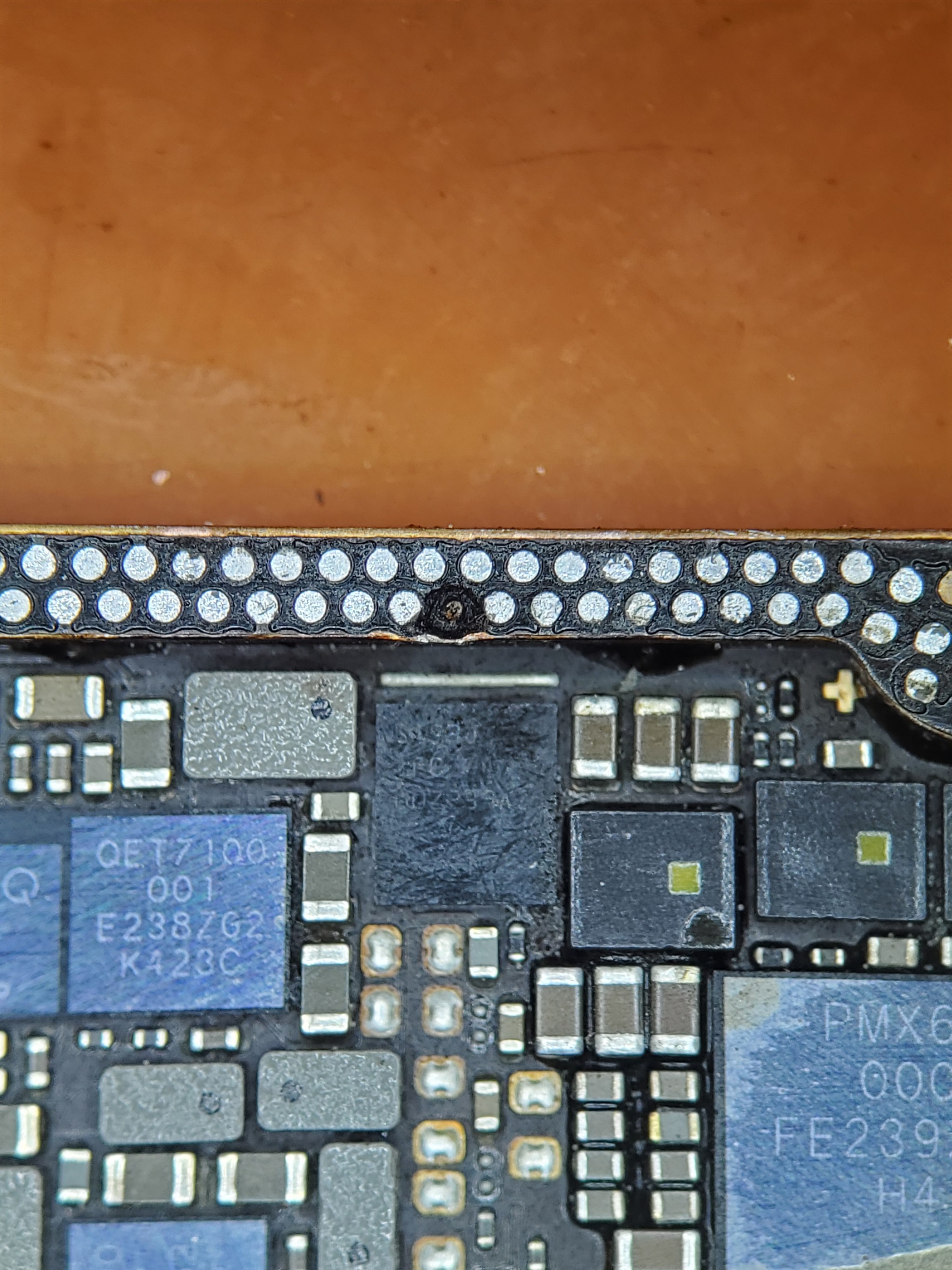

Прогар текстолита на верхней ☝️

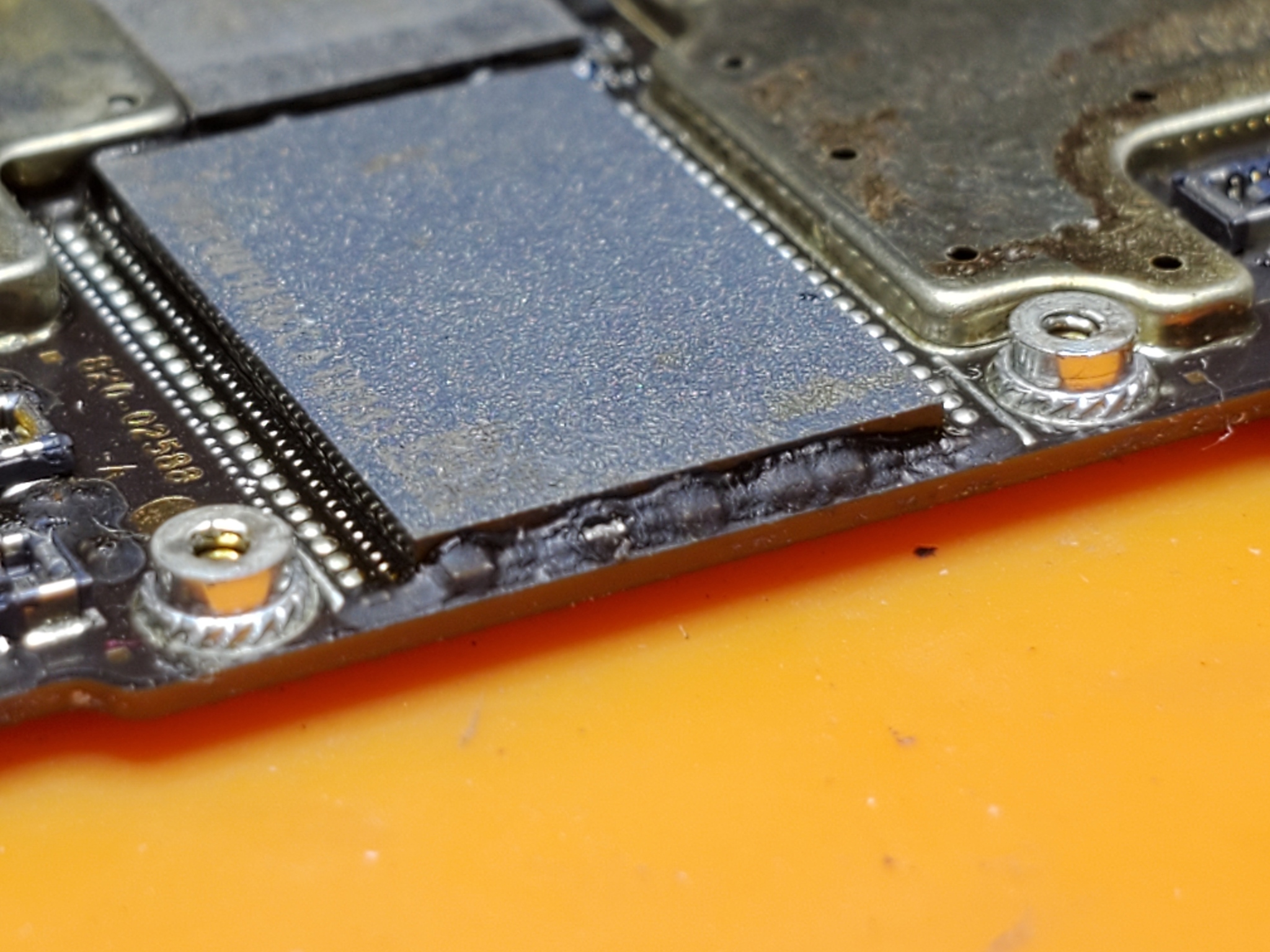

И нижней плате 👇

И если внизу особо страшного ничего нет и этот контакт дублирует ещё 3, а в раме нет никаких межслойных соединений

То на верхней есть 8 слоёв, где любой прогар текстолита в любом месте опасен замыканием дорожек, так как горелый текстолит является проводником и судя по тому, что плата "стоит" на 260мА, вероятно межслойное замыкание по цифровым шинам. А если замкнуть эти дорожки между собой, то не будет коннекта процессора с каким либо оборудованием и процессор при запуске не сможет опросить одно или несколько периферийных устройств и уйдёт в бесконечный цикл перезапуска.

Значит нужно раскопать слои и прибраться там

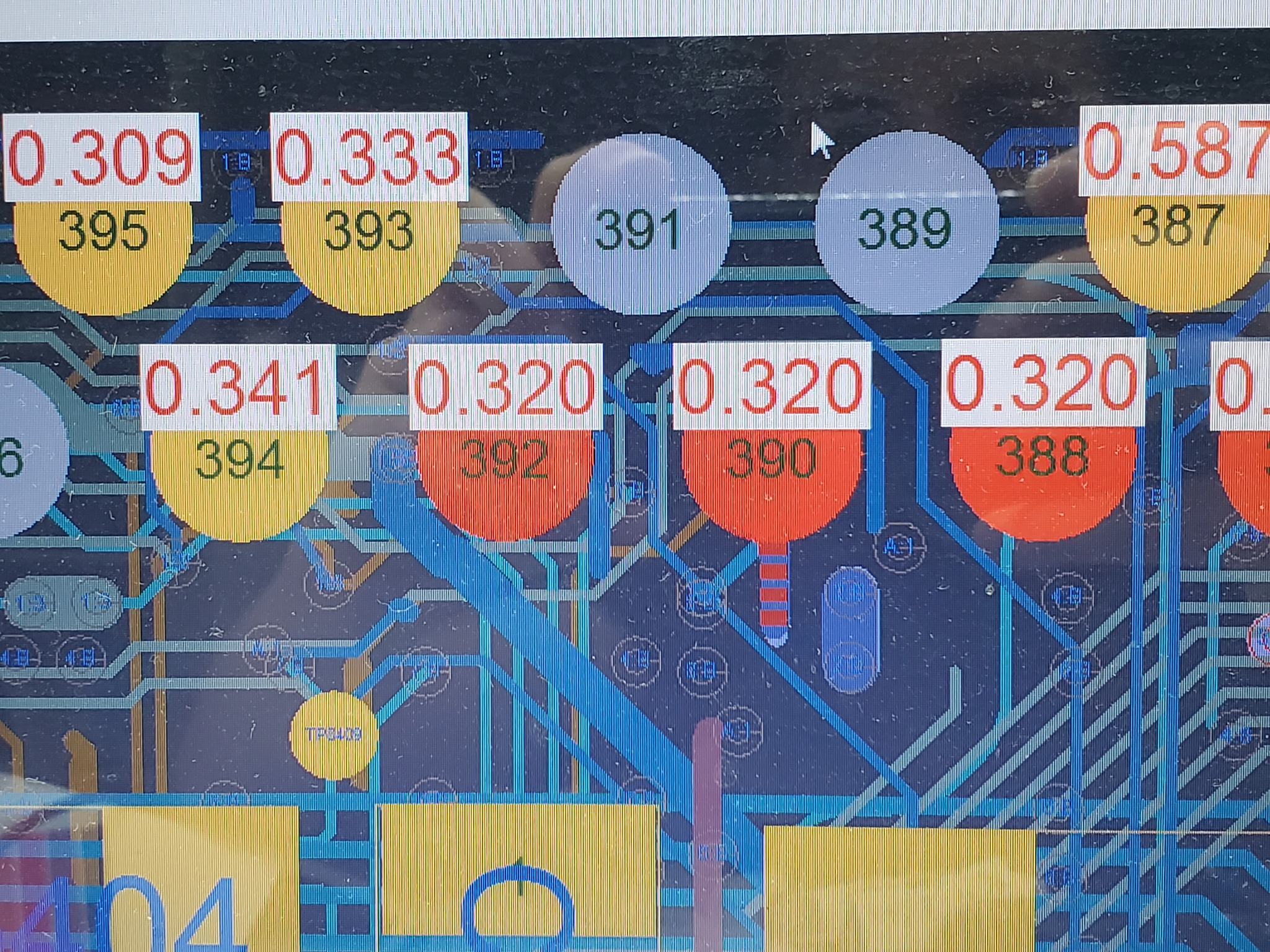

Судя по карте слоёв и прогару видно, что повреждена одна из дорожек цифровой шины процессор-аудиокодек и замкнула с текстолитом дорожка на промежуточный усилитель сигнала, где сразу пропадает часть радиодиапазонов сотовой связи.
Это надо поправить.
Раскапываю весь сгоревший текстолит

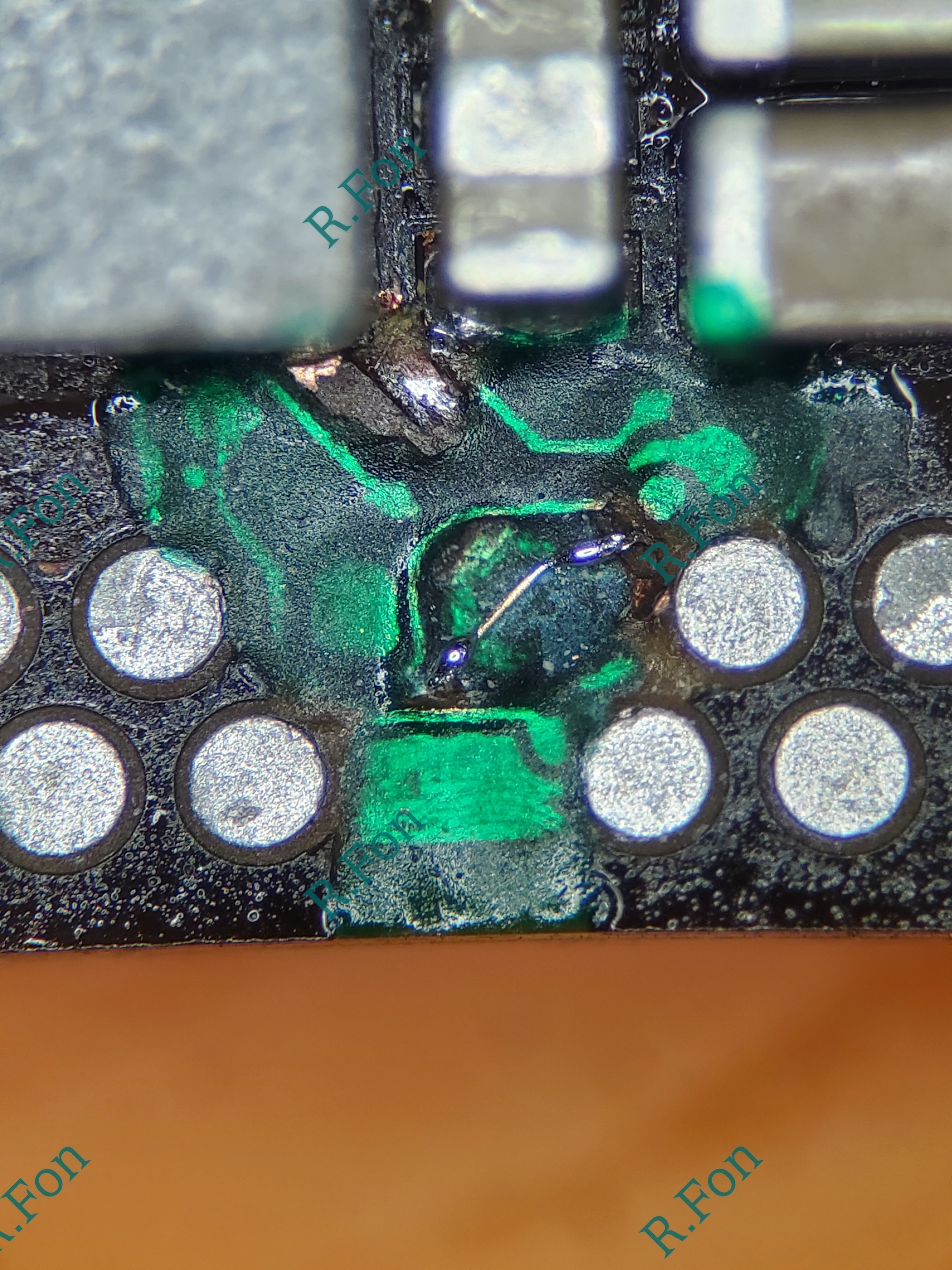

Нахожу дорожку аудиокодека и восстанавливаю её

Замазываю уф-маской и делаю поверх дорожку промежуточного усилителя, так как сам её разрезал для восстановления дороги под ней

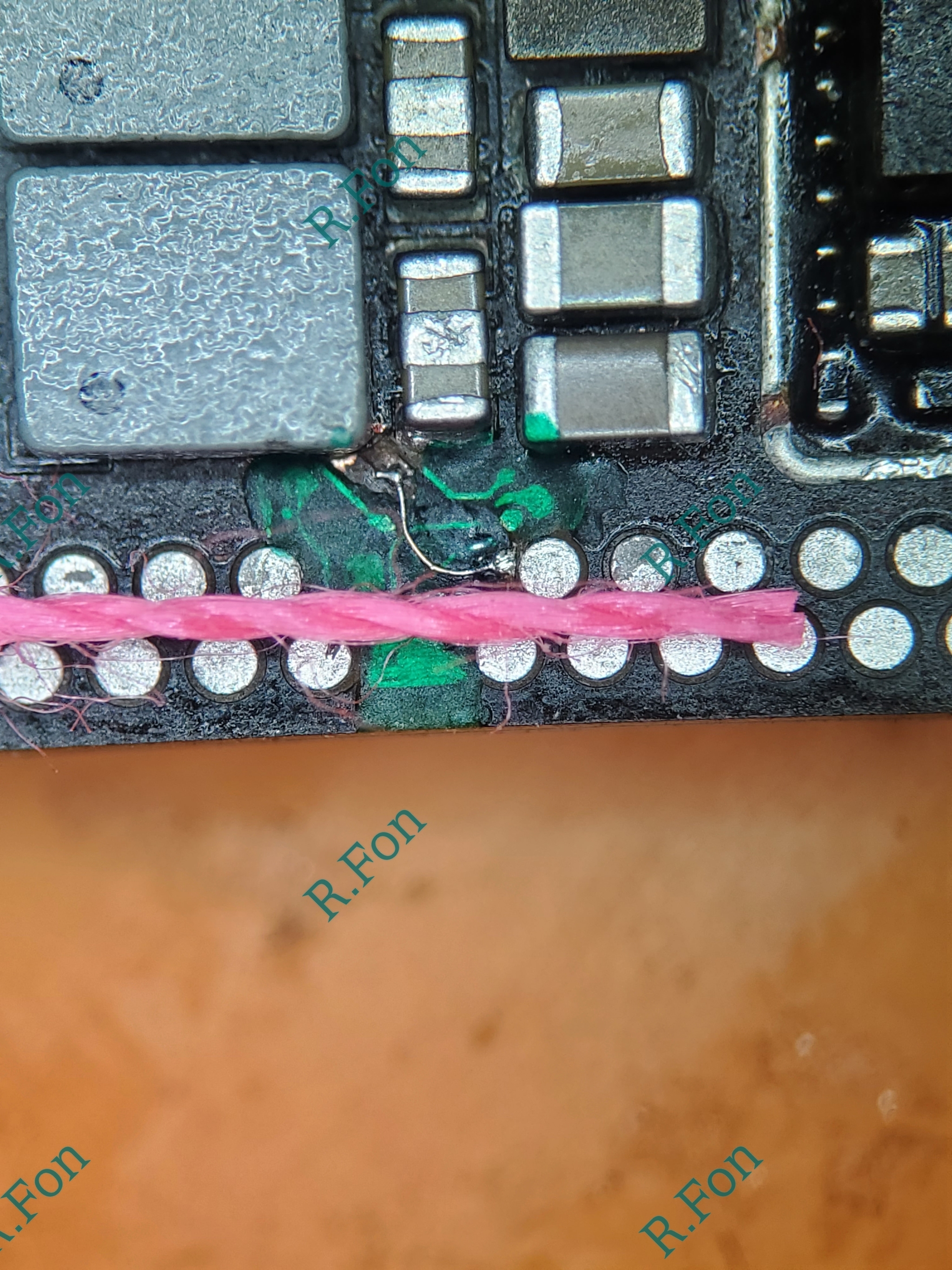

Нитка от одежды для сравнения масштаба пайки. В общем восстановил дорожку в третьем и втором слое платы.
Но запуска так и не было.
Теперь мне нужно посмотреть какие микросхемы нагреваются для определения их работоспособности или вообще что и где греется и мешает запуску.

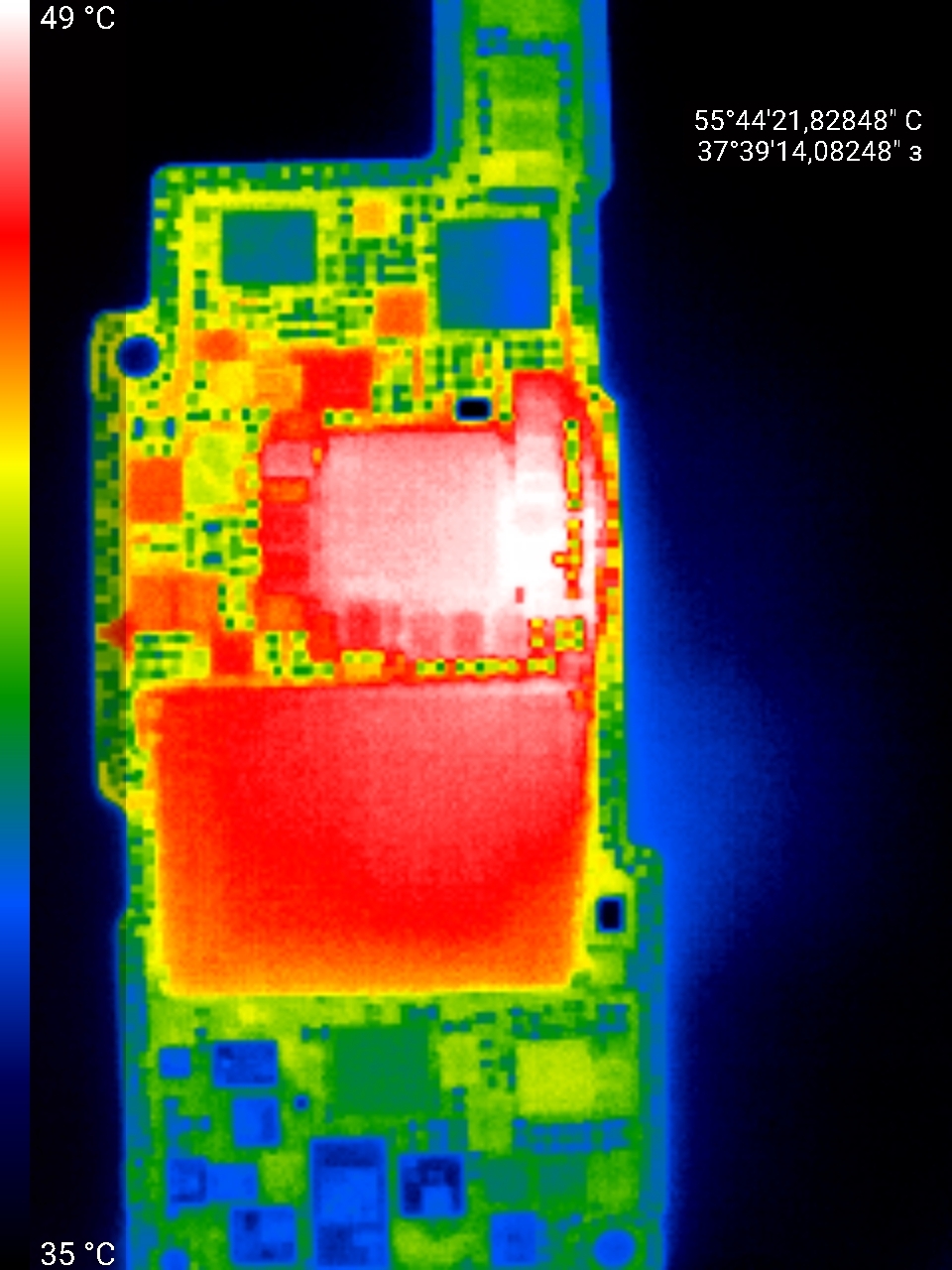

Для этого использую мобильный тепловизор за 50 тысяч рябчиков

Иииии...

Греется дроссель рядом с контроллером питания и идёт он на питание чипа памяти.
А теперь подлянка от сервиса

Не видно да?
А так?

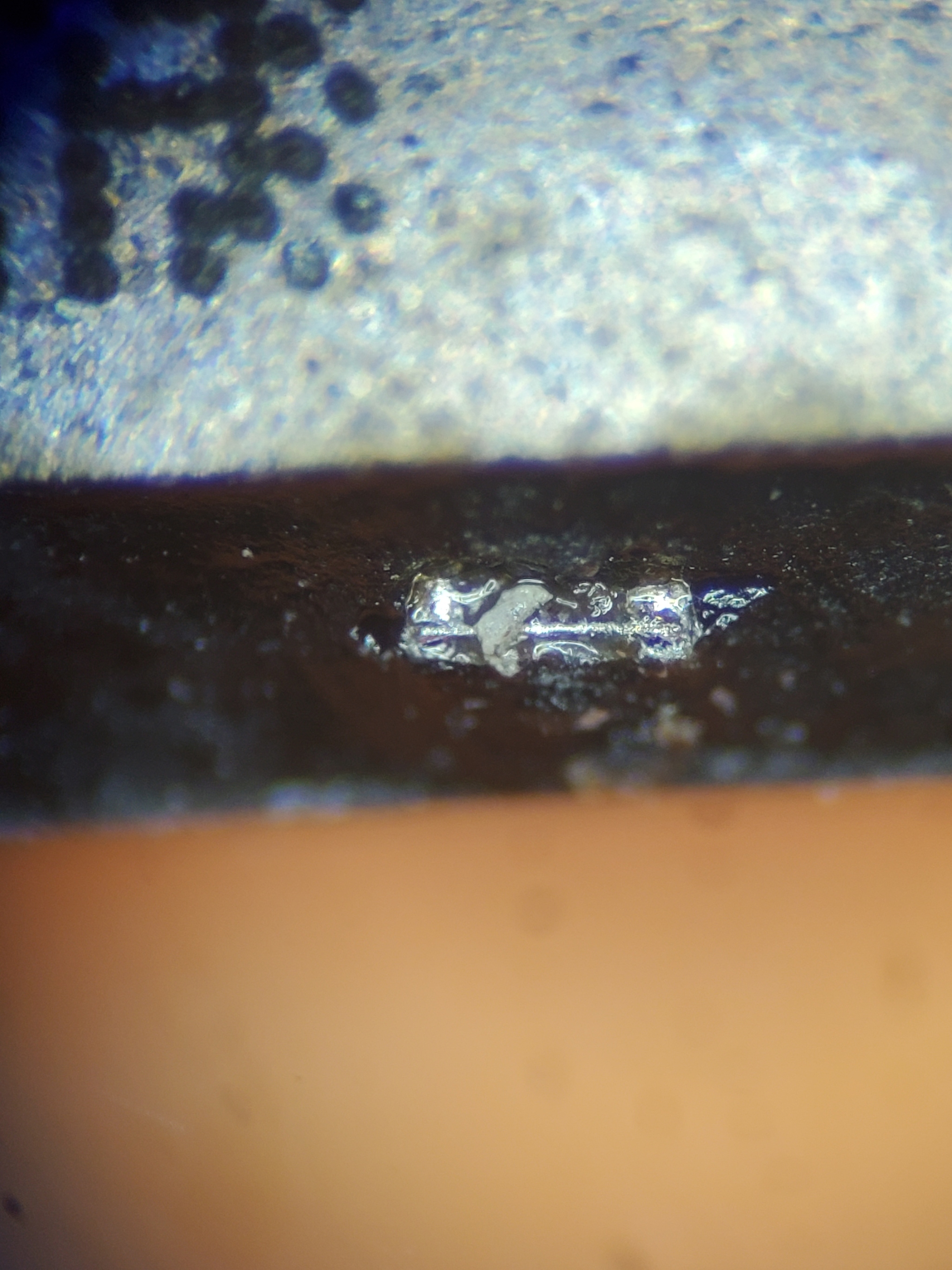

Еле заметная аккуратная перемычка на конденсаторе рядом с чипом памяти

Убираю её и телефон сразу запустился

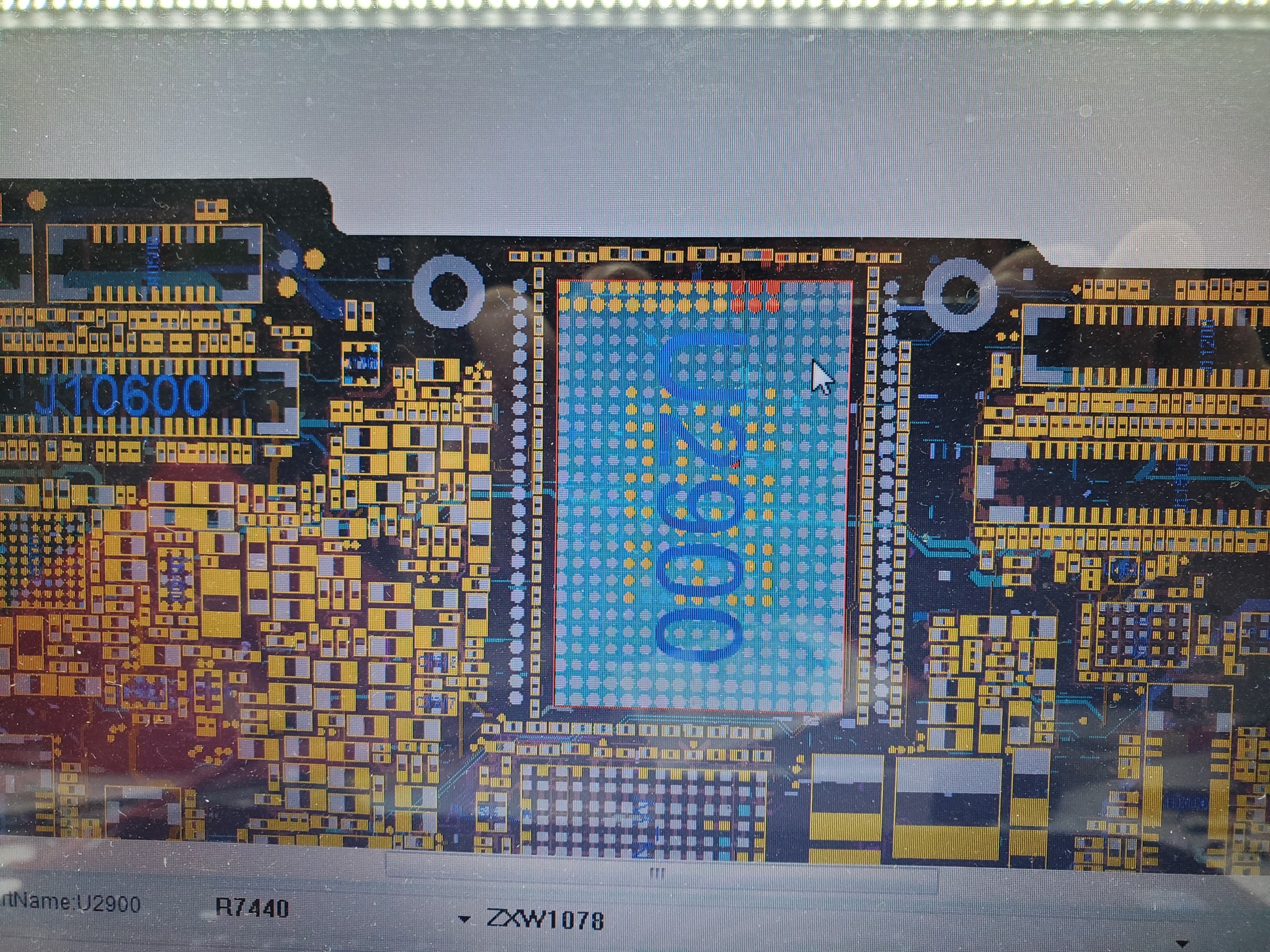

Вот куда идёт эта линия

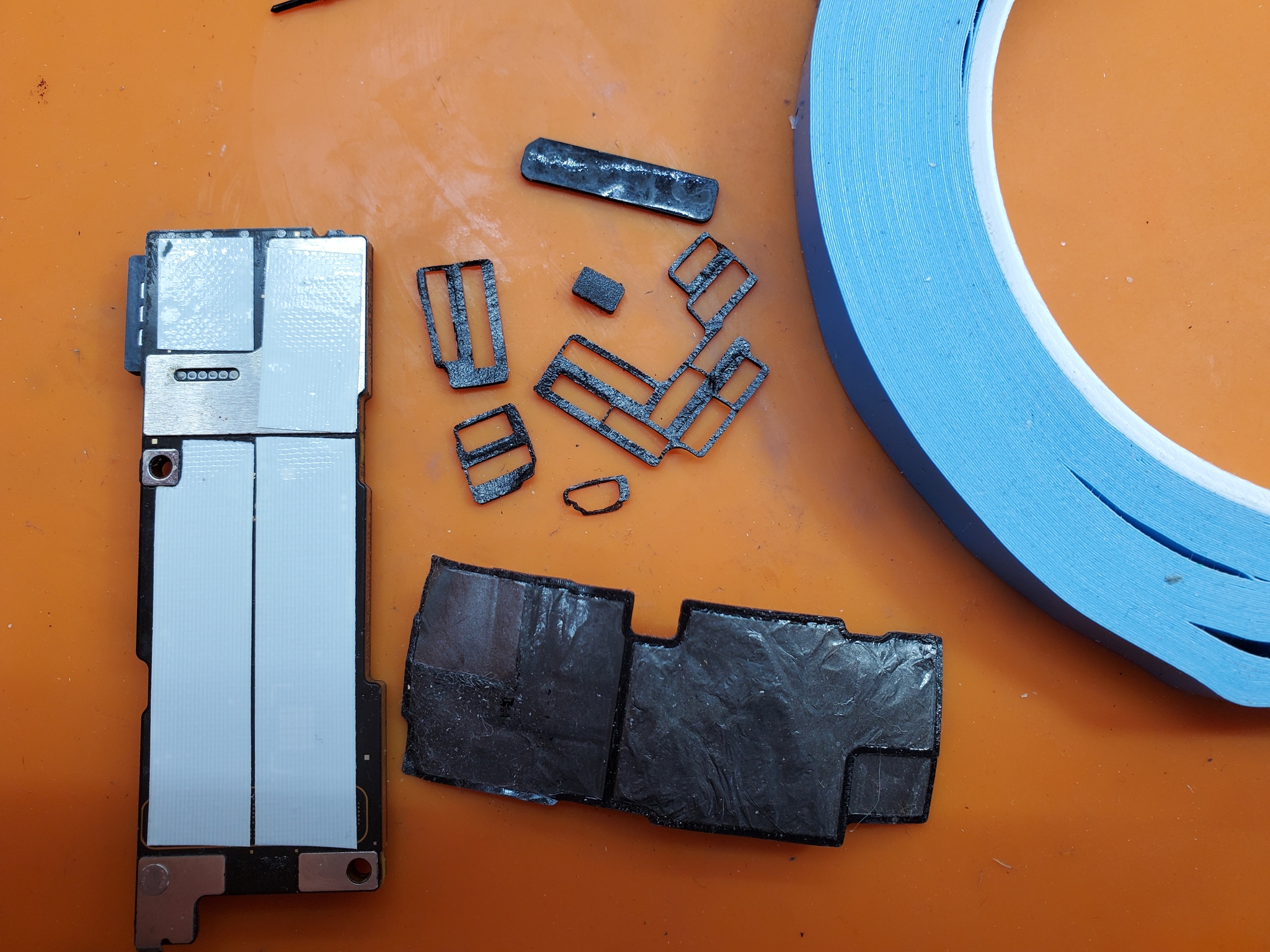

Чуть ниже расскажу зачем это сделано, а пока припаиваю половины обратно и восстанавливаю украденные термоинтерфейсы

И привожу внутренние элементы телефона в нормальный вид

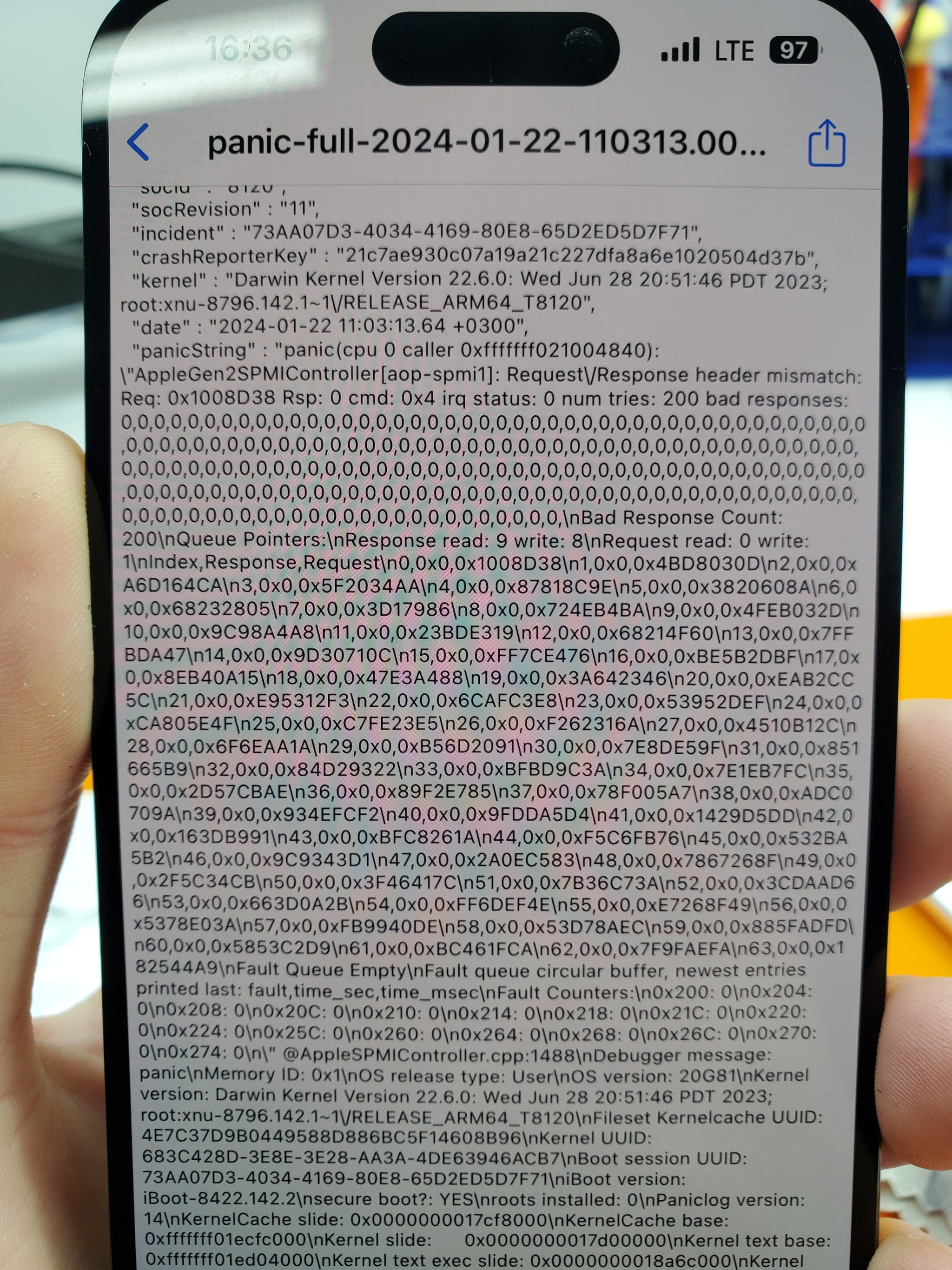

После сборки взглянул на логи ошибок телефона

Умирал в агонии около 20 минут, пока не прогорел текстолит и не замкнул главную линию питания.

Теперь разъяснение почему так делают и что этим хотели добиться:

Телефон приняли в ремонт и разделили платы, предварительно убрав замыкание в месте соединения двух плат.
Телефон запустился, всё собрали обратно и позвонили клиенту с требованием заплатить за ремонт 30 тысяч.
Клиент отказывается и сервис делает еле заметную перемычку, что бы застопить процессор и сделать телефон невключайкой, ведь отремонтировали уже.
Клиент начинает ходить по сервисам и везде не знают что делать и отказывают в ремонте, либо предлагают выкупить на запчасти, либо заменить плату за много больше 30 тысяч.
Клиент устаёт от такой возни и идёт обратно к ним.
Сервис убирает перемычку, берёт 30 тысяч и отдаёт якобы рабочий телефон без проверок.
И тут два варианта.
Клиент обнаруживает недочёты (нет звука и слабо ловит сеть) и сдаёт обратно на ремонт, где либо требуют дополнительных денег, типа это утопленник и гарантий нет, либо отказывают в ремонте, типа мы не знаем что делать, телефон запустили и 30к не вернём, работает же.

Но нарвались на меня

Я не только сделал всё красиво, но и сделал это дешевле, всего за 16 тысяч!

А предыдущий сервис заработал только потраченное время и куй пикабушный в задок)

И таких случаев на моей практике достаточно и ничего не сделать с такими сервисами в правовом поле, ведь для оценки таких подлянок нужно сразу идти в экспертизные организации, вскрывать и исследовать телефон под камерами.
А так, сервис скажет что это я сделал перемычку ради контента на Пикабу и всё. Любой отмаз.
Я не стал спрашивать что за сервис это сделал.
Если владелец объявится тут, то сам может это рассказать.

А задать вопрос по грамотному восстановлению утопленной техники можно мне в телегу, где так же пишу микропосты, которые не попадают на этот канал, а так же анансирую грядущие посты раньше, чем тут, только с описанием немного короче)

Посмотреть видеоформаты моих ремонтов на ютубе, а по срочным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0
