Ремонт MXM видеокарты 6750 для iMac
Всем привет!)
Принесли мне в ремонт данную видеокарту:
На моей памяти я впервые меняю видеочип на mxm видеокарте, при этом от красных. История ее появления у меня крайне скучна. Принесли на ремонт аймак 21,5 вроде бы 11 года, при этом в нем стояла уже рабочая видеокарта от Nvidia. А эта видеокарта лежала в коробке с запчастями от клиента(пытался сам разобраться в проблеме, поэтому моноблок ко мне приехал уже полуразобранный). Спросив его зачем это мне, он сказал что она неисправна, в сц сказали что пробита по всему где можно и где нельзя. Ну и узнав эту историю я ее выкупил под восстановление за символические 500 деревянных.
Внешне видеокарта нормальная, сбитых или сгоревших элементов я не обнаружил. Перехожу к замерам:

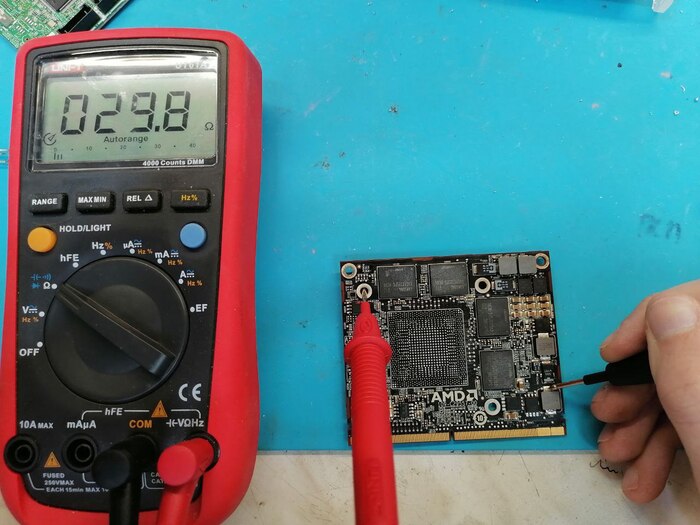

По входному напряжению сопротивление нормальное. А вот по всему остальному печалька:
И так далее...
Все указывает на пробитый видеочип, но при этом сопротивление по входному напряжению нормальное, от чего я делаю вывод что все системы питания рабочие. Ну а для дальнейшей диагностики надо снять видеочип и повторить замеры. Ставим видеокарту на стойки:
И ложим на операционный стол:
За кадром снимаю видеочип, зачищаю посадочные места и повторяю замеры на дросселях.
Сопротивления меня более чем устраивают, особенно сопротивление памяти.

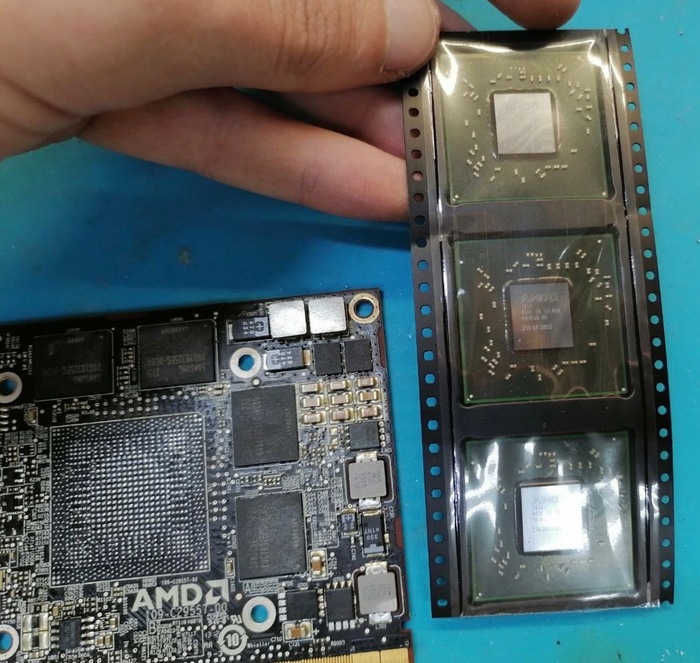

Видеокарту я делал хорошему знакомому, который еще в прошлом году заказал "новые" видеочипы.

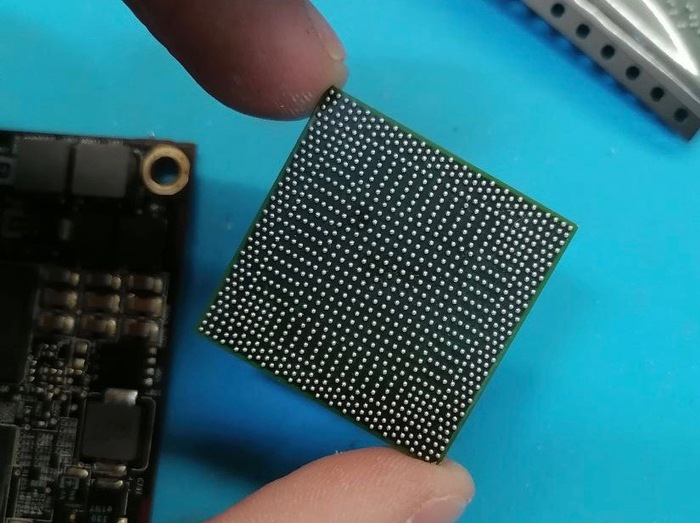

Шарики накатаны хорошо, внешнее состояние видеочипа не вызывает никаких нареканий.
Особенно при их сравнении
Наносим флюс, центруем видеочип и опять на паяльную станцию:
Запаиваю видеочип и жду когда плата остынет
Убираю стойки и отмываю плату

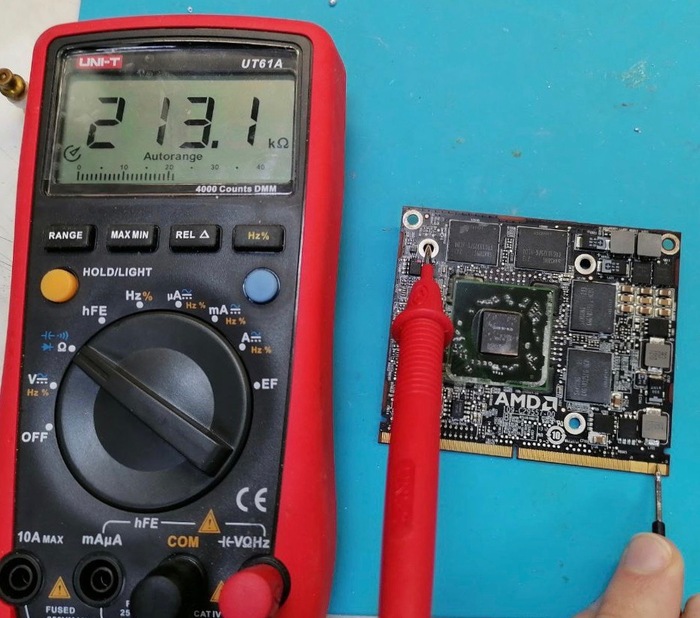

И повторяю замеры уже с установленным новым чипом:

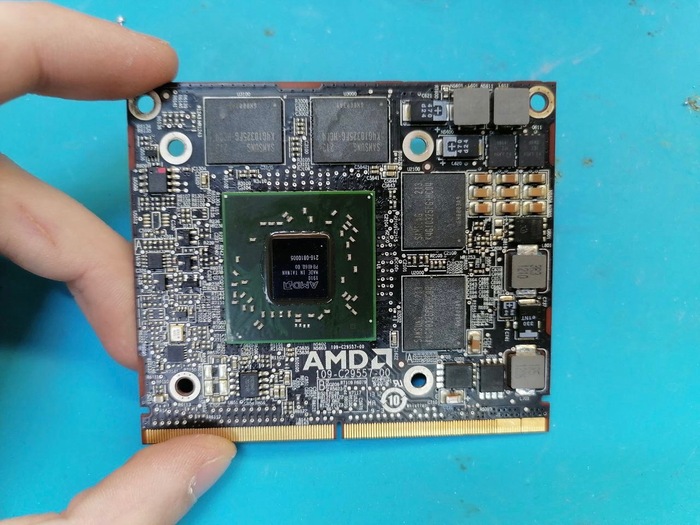

Замеры более чем нормальные. Отмываю плату и несу проверять:
Есть картинка! Загружаю систему и в ней все работает нормально.
Более фотографии не сохранились так как видеокарту я делал еще в феврале, с тех пор она находится у моего друга, где иногда трудится. Про целесообразность данного ремонта я промолчу так как мы нашли такую в нашем городе за 6к, а сам ремонт обошелся в пол цены от стоимости б/у
Мой канал в телеграмме - https://t.me/mr_booom4ik
Если дойдут руки, то доделаю один аппарат которого нет и такой нигде не купить так как они не выпускались впринципе)
Всем удачных ремонтов друзья!
