Ремонт MXM видеокарты 6750 для iMac⁠⁠

Всем привет!)

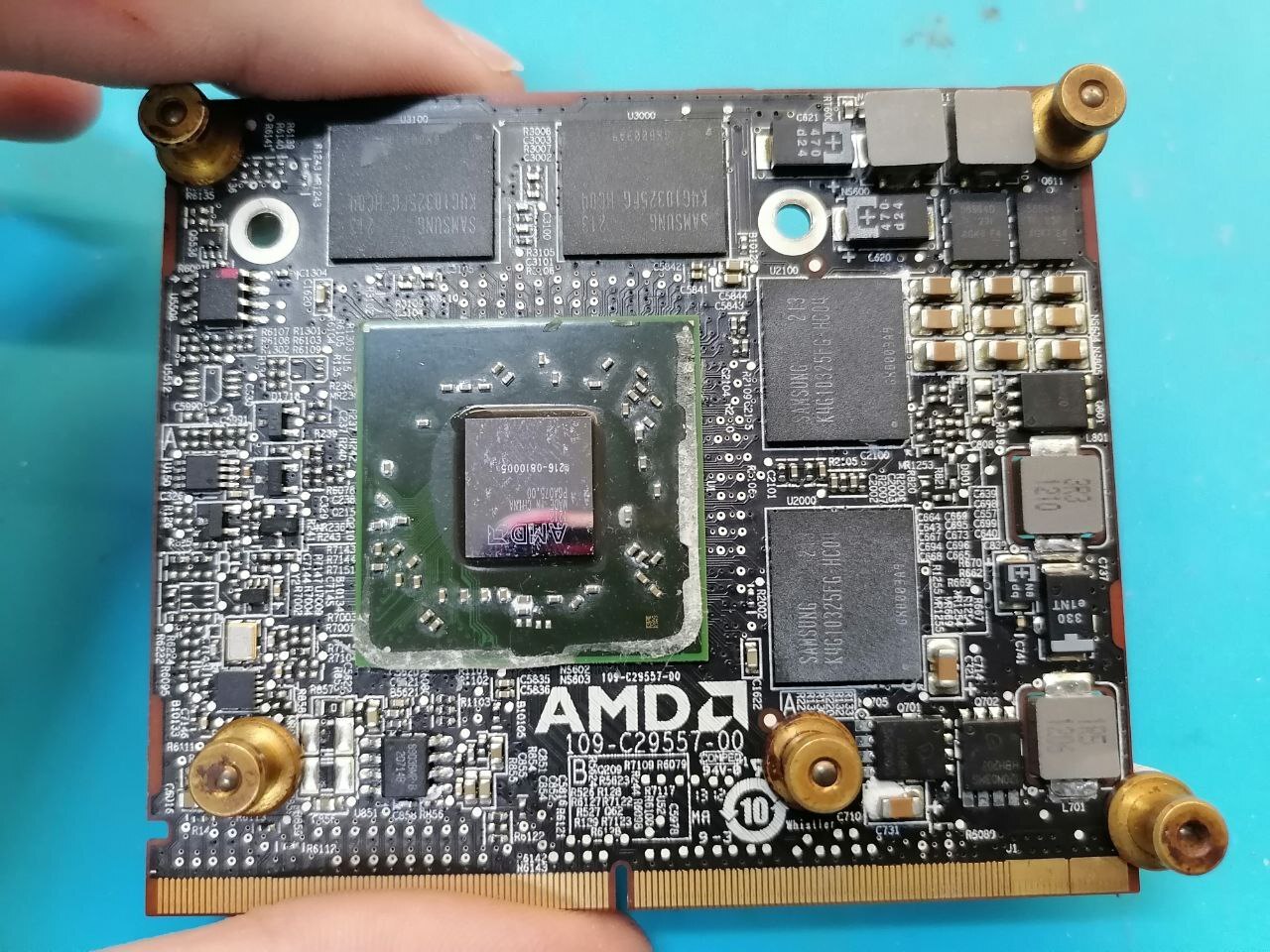

Принесли мне в ремонт данную видеокарту:

На моей памяти я впервые меняю видеочип на mxm видеокарте, при этом от красных. История ее появления у меня крайне скучна. Принесли на ремонт аймак 21,5 вроде бы 11 года, при этом в нем стояла уже рабочая видеокарта от Nvidia. А эта видеокарта лежала в коробке с запчастями от клиента(пытался сам разобраться в проблеме, поэтому моноблок ко мне приехал уже полуразобранный). Спросив его зачем это мне, он сказал что она неисправна, в сц сказали что пробита по всему где можно и где нельзя. Ну и узнав эту историю я ее выкупил под восстановление за символические 500 деревянных.

Внешне видеокарта нормальная, сбитых или сгоревших элементов я не обнаружил. Перехожу к замерам:

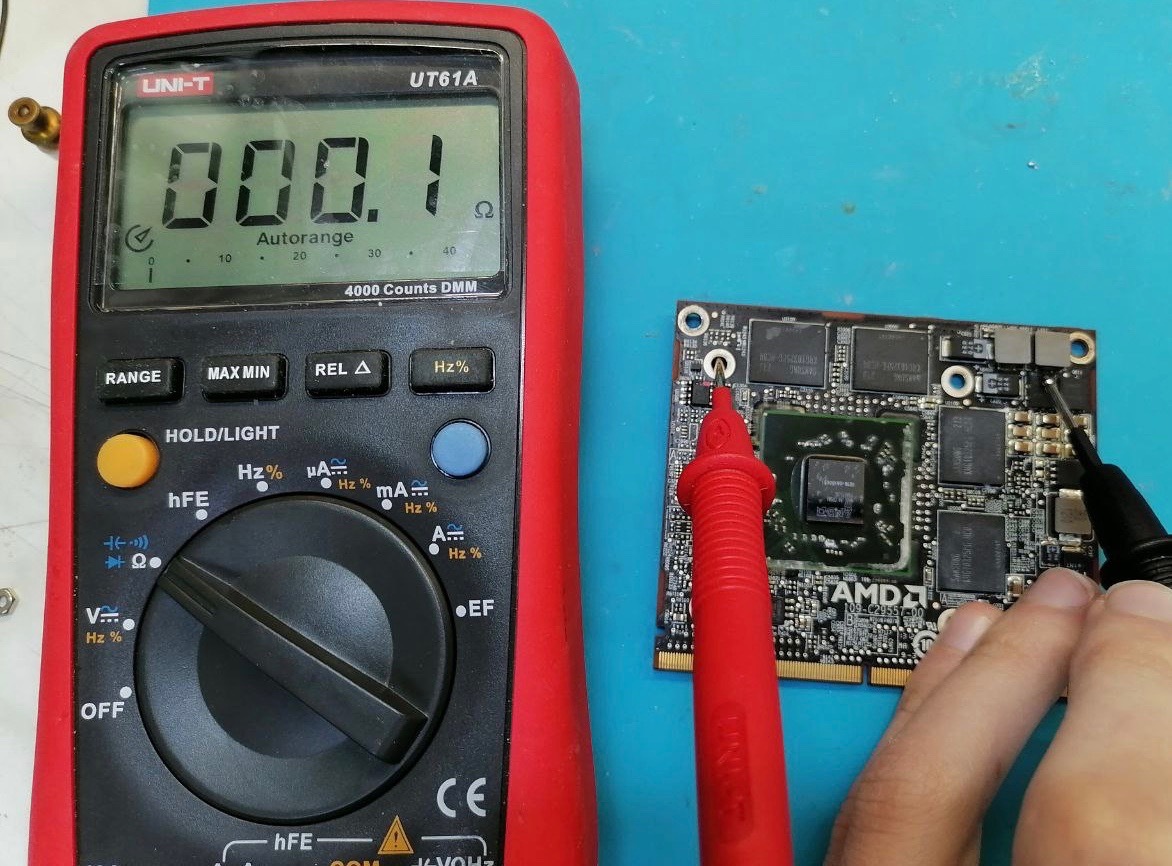

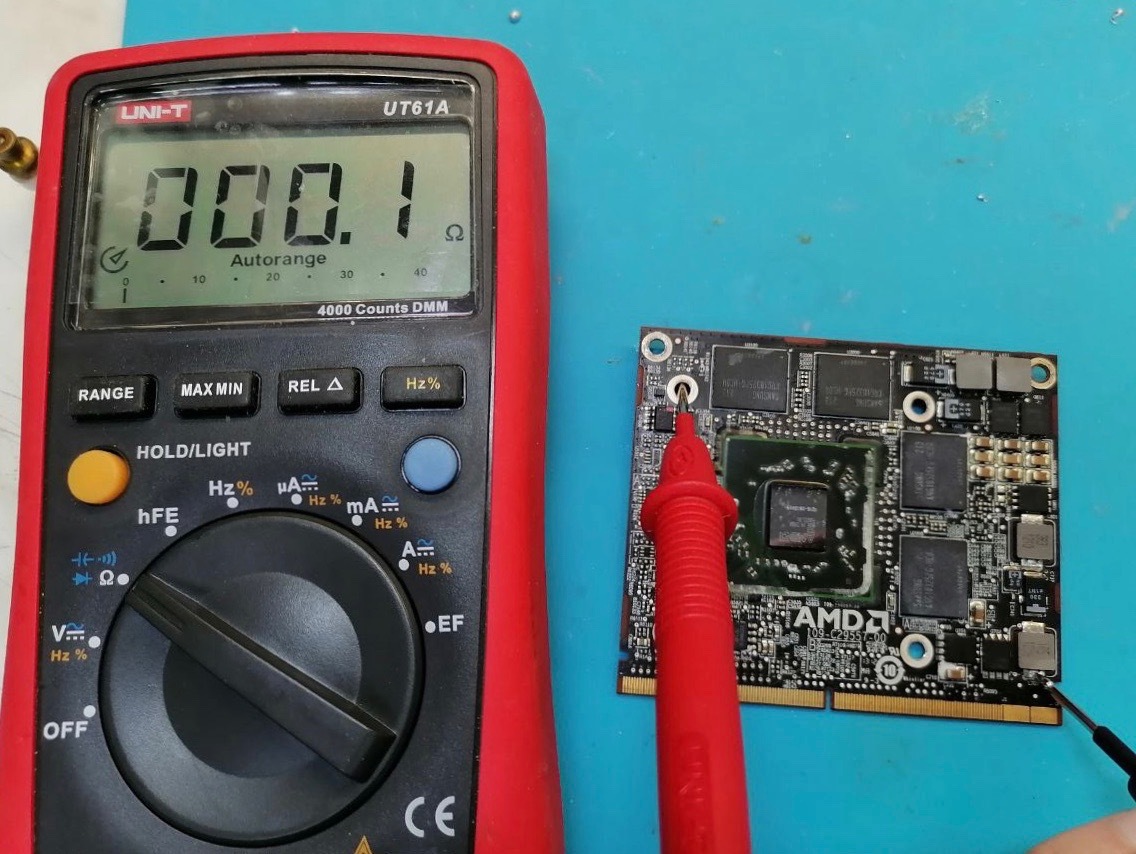

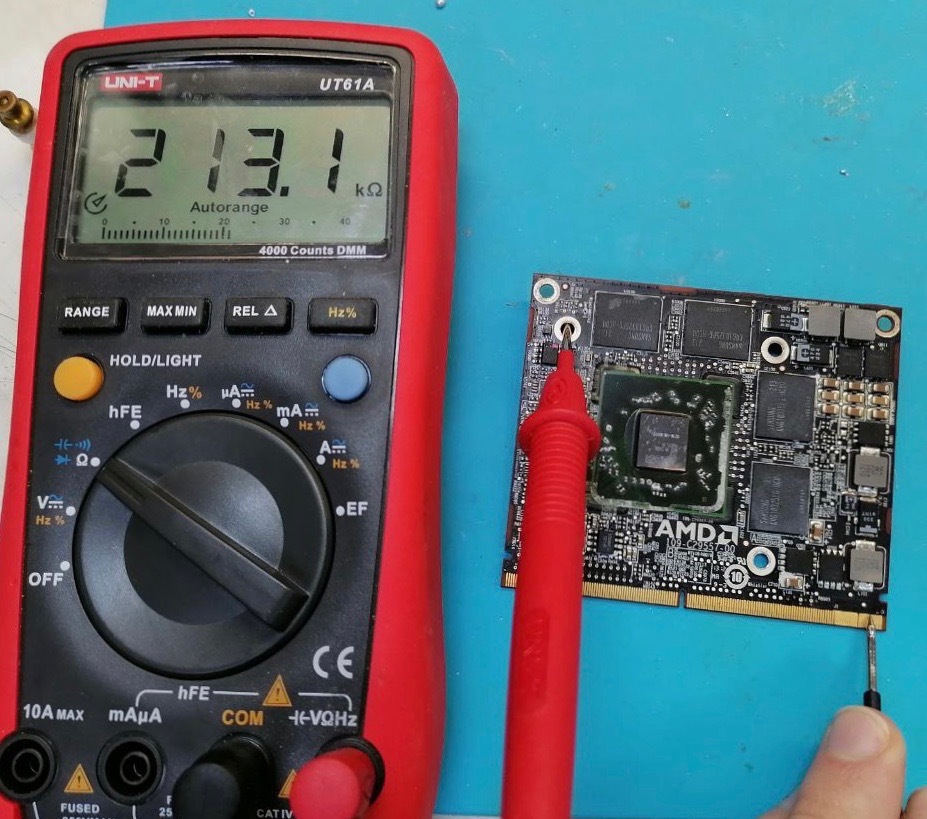

По входному напряжению сопротивление нормальное. А вот по всему остальному печалька:

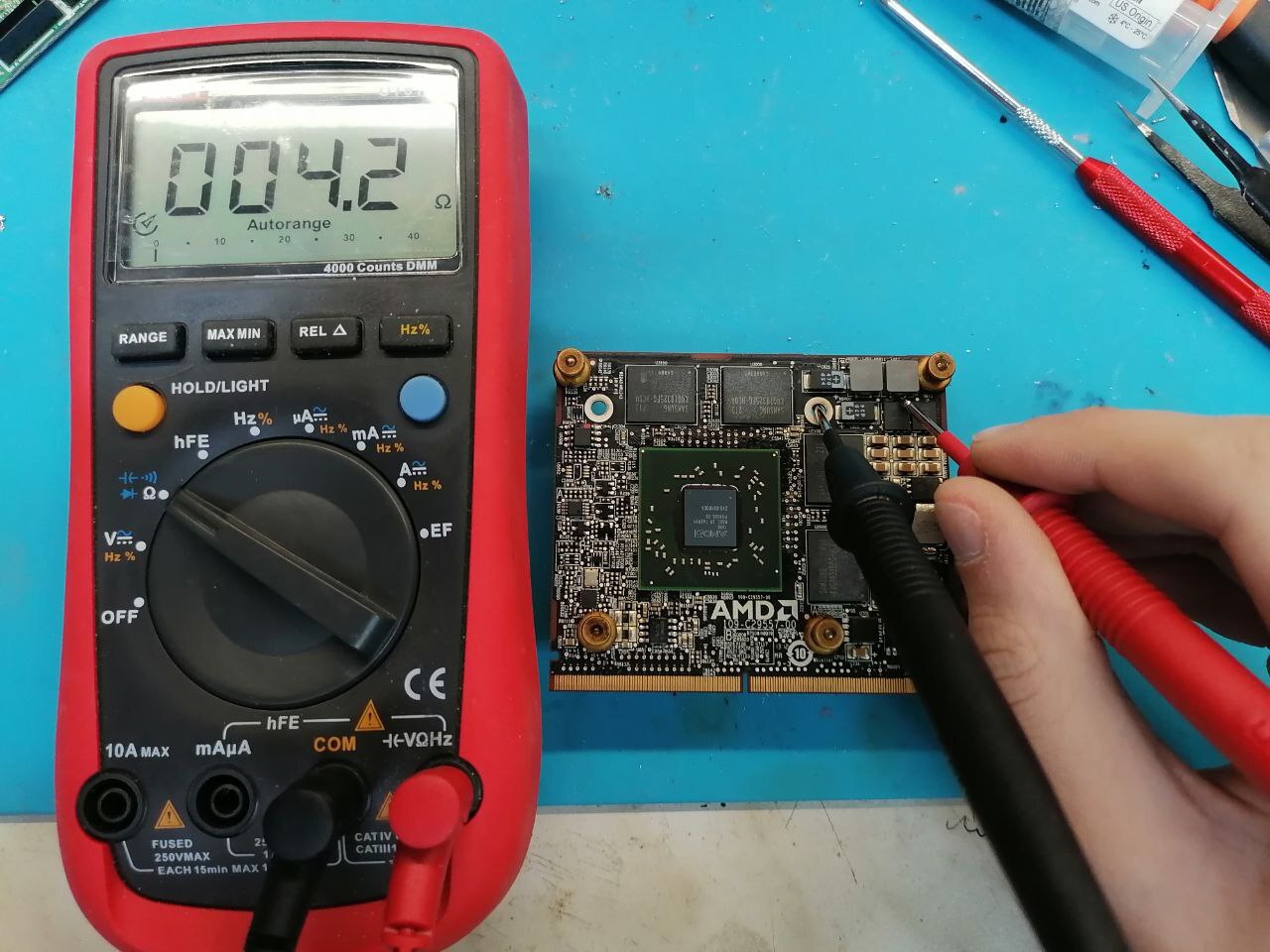

И так далее...

Все указывает на пробитый видеочип, но при этом сопротивление по входному напряжению нормальное, от чего я делаю вывод что все системы питания рабочие. Ну а для дальнейшей диагностики надо снять видеочип и повторить замеры. Ставим видеокарту на стойки:

И ложим на операционный стол:

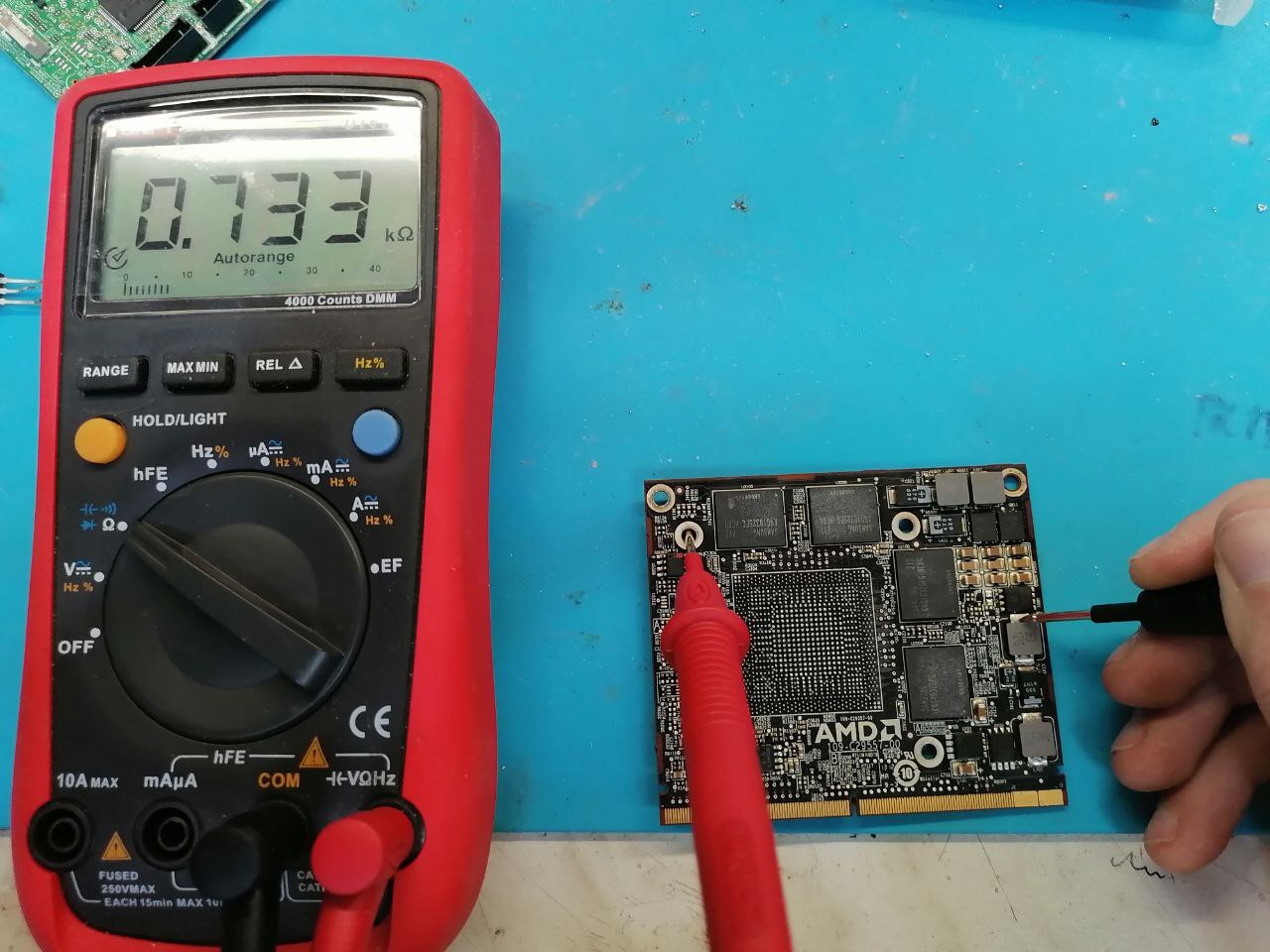

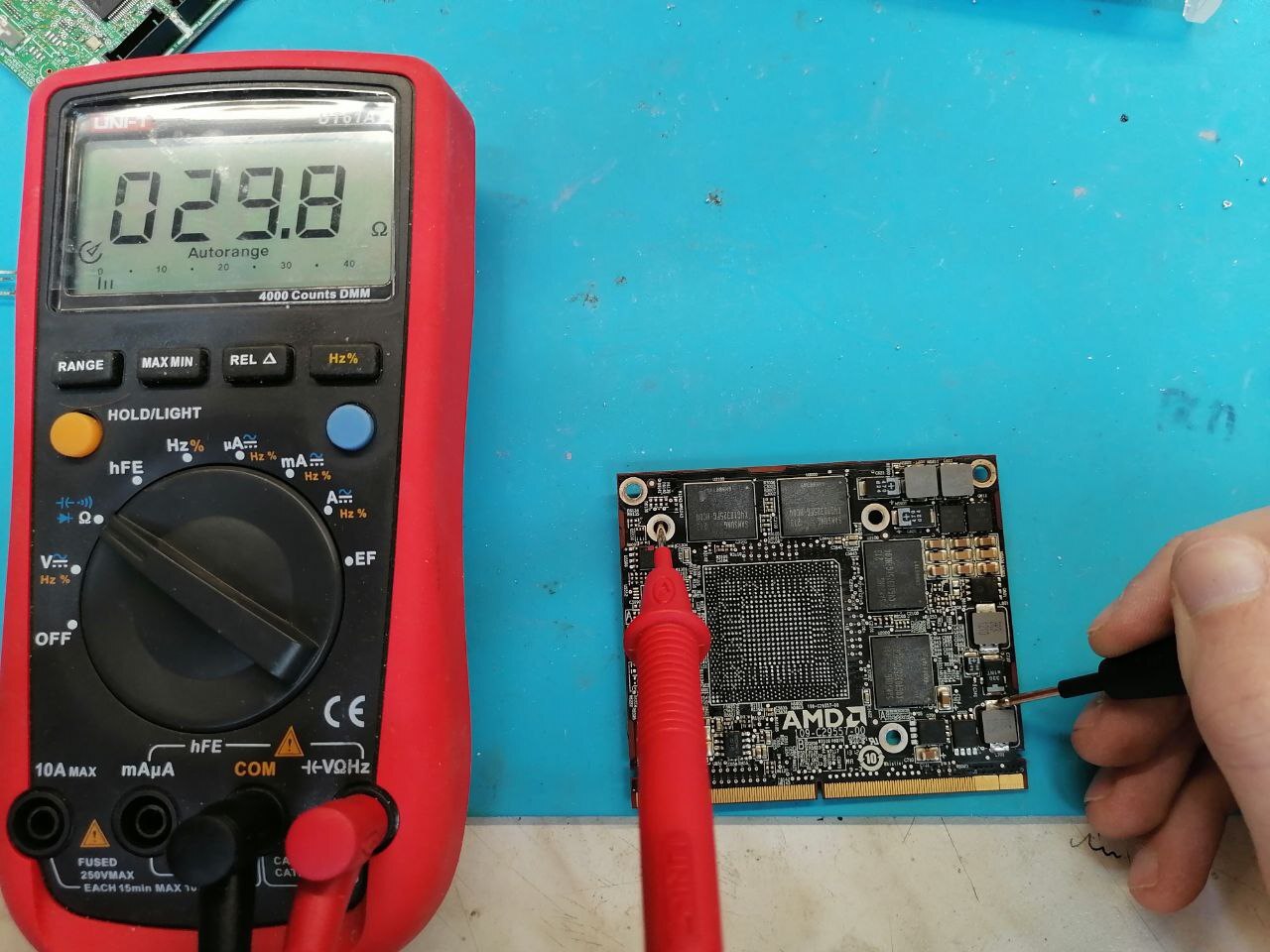

За кадром снимаю видеочип, зачищаю посадочные места и повторяю замеры на дросселях.

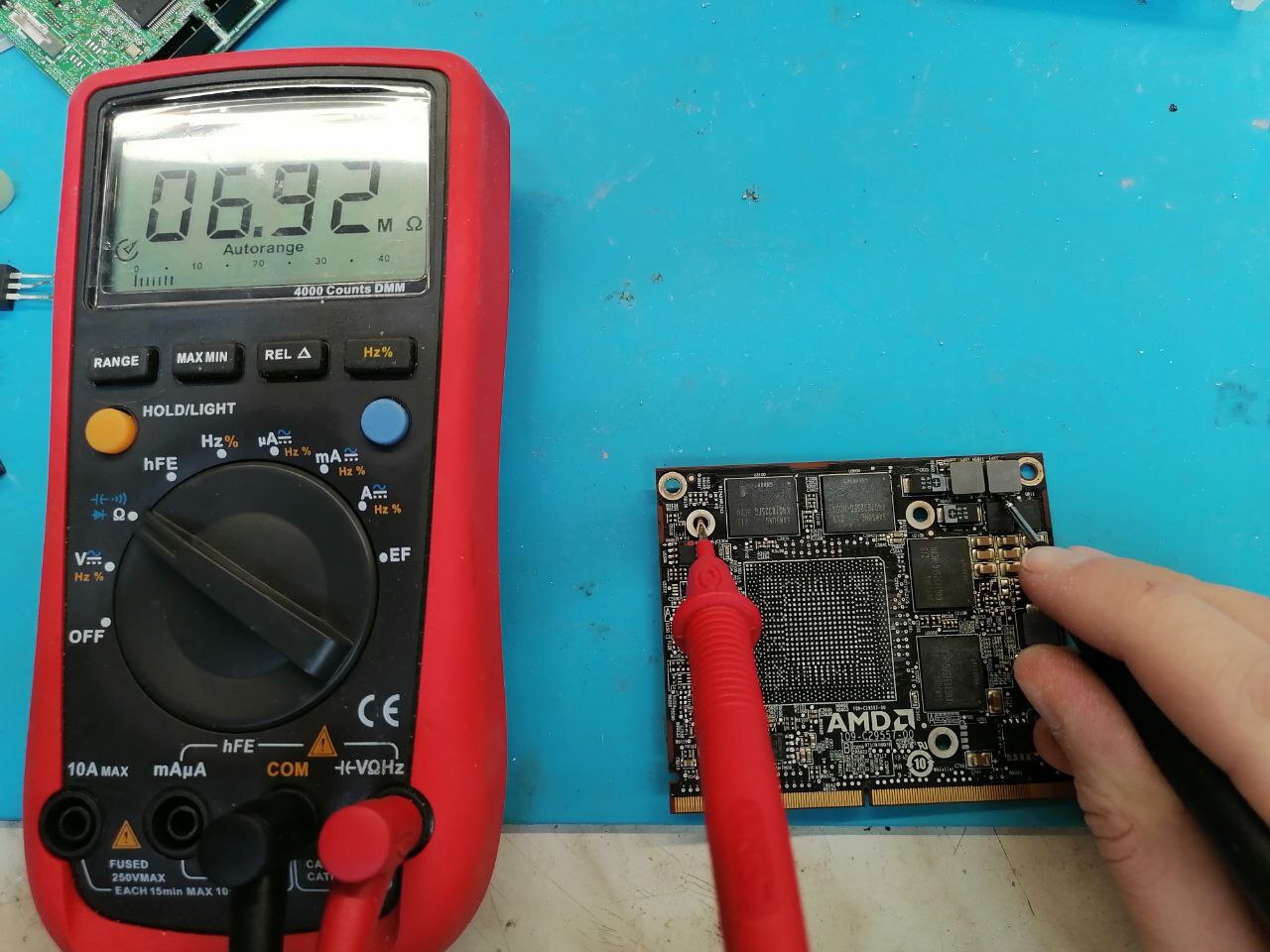

Сопротивления меня более чем устраивают, особенно сопротивление памяти.

Видеокарту я делал хорошему знакомому, который еще в прошлом году заказал "новые" видеочипы.

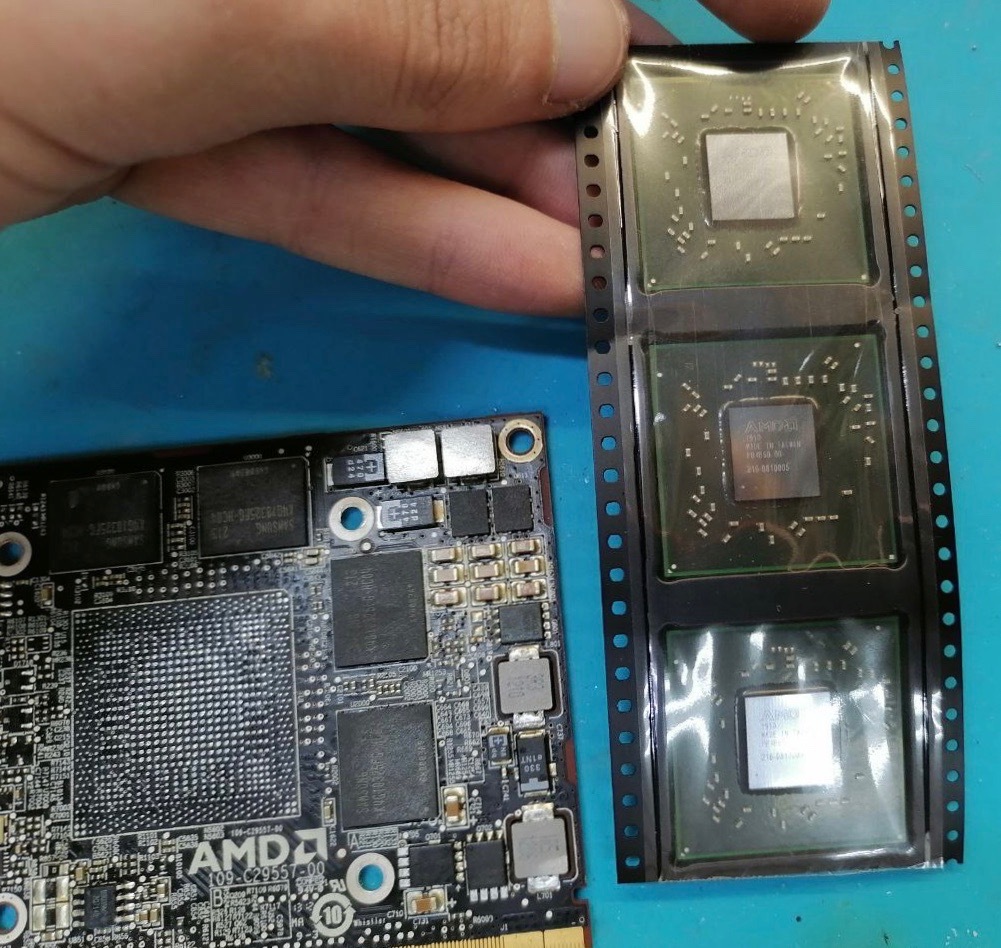

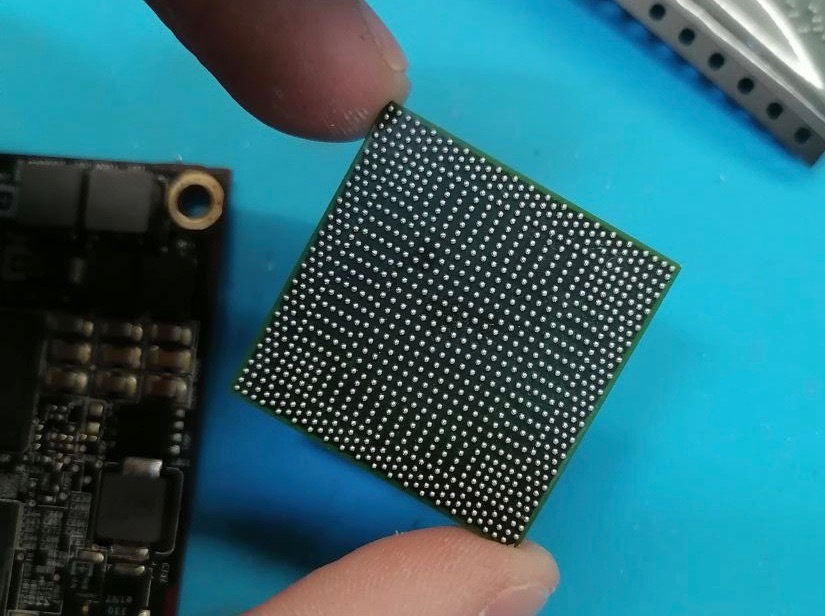

Шарики накатаны хорошо, внешнее состояние видеочипа не вызывает никаких нареканий.

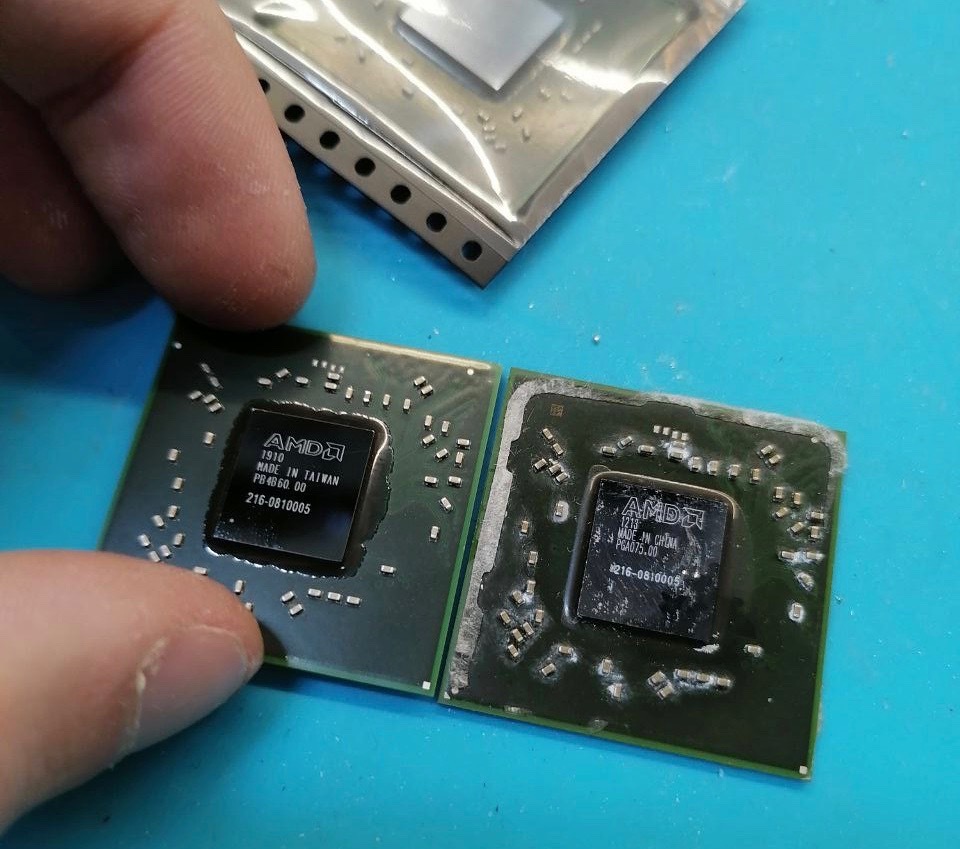

Особенно при их сравнении

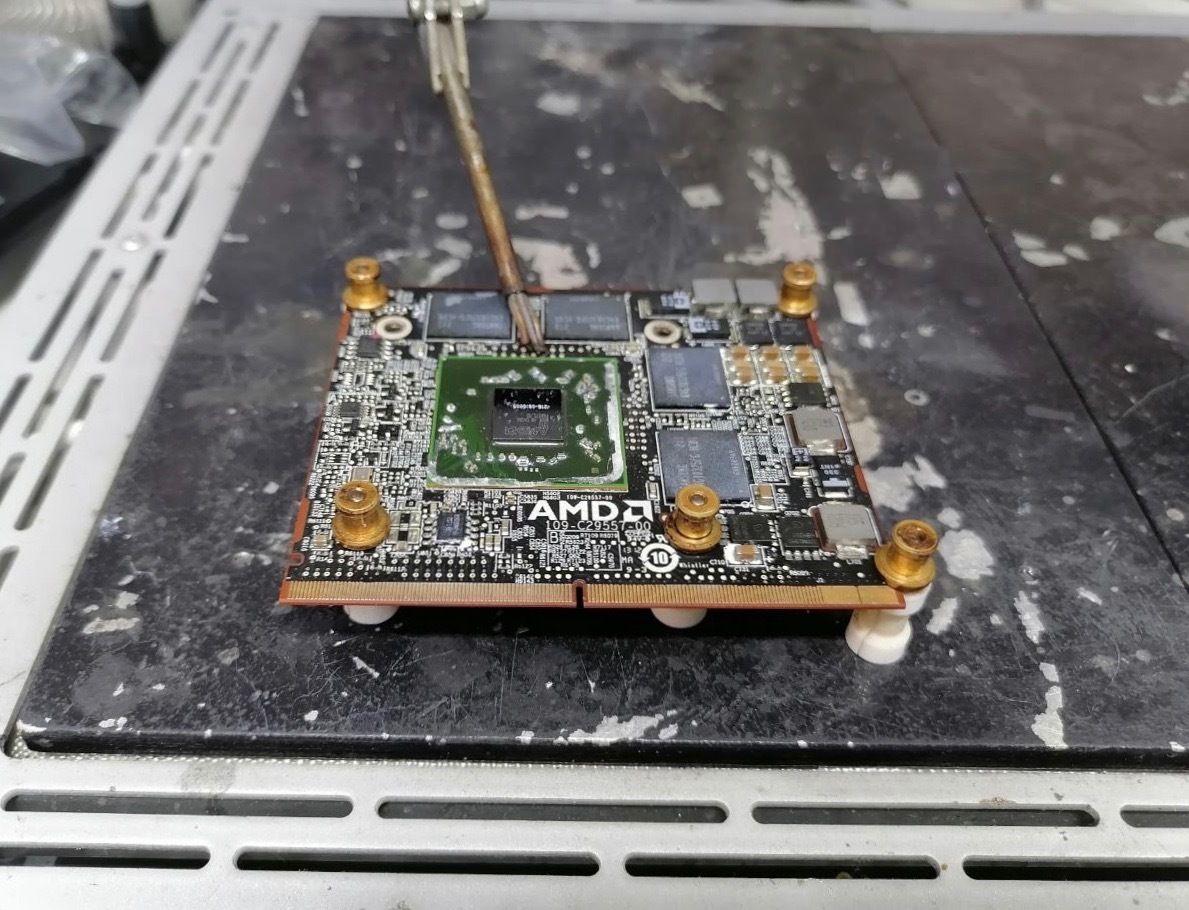

Наносим флюс, центруем видеочип и опять на паяльную станцию:

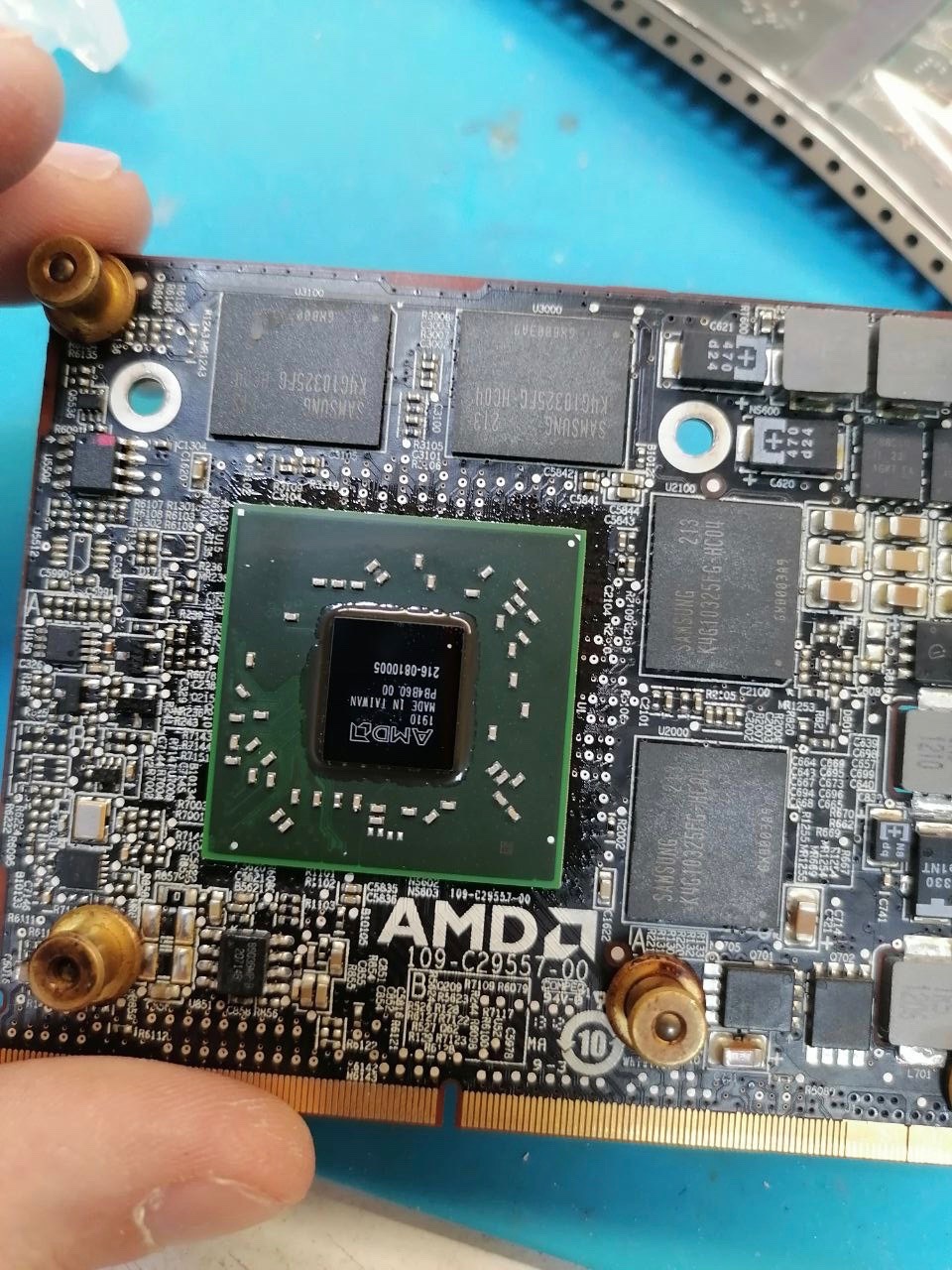

Запаиваю видеочип и жду когда плата остынет

Убираю стойки и отмываю плату

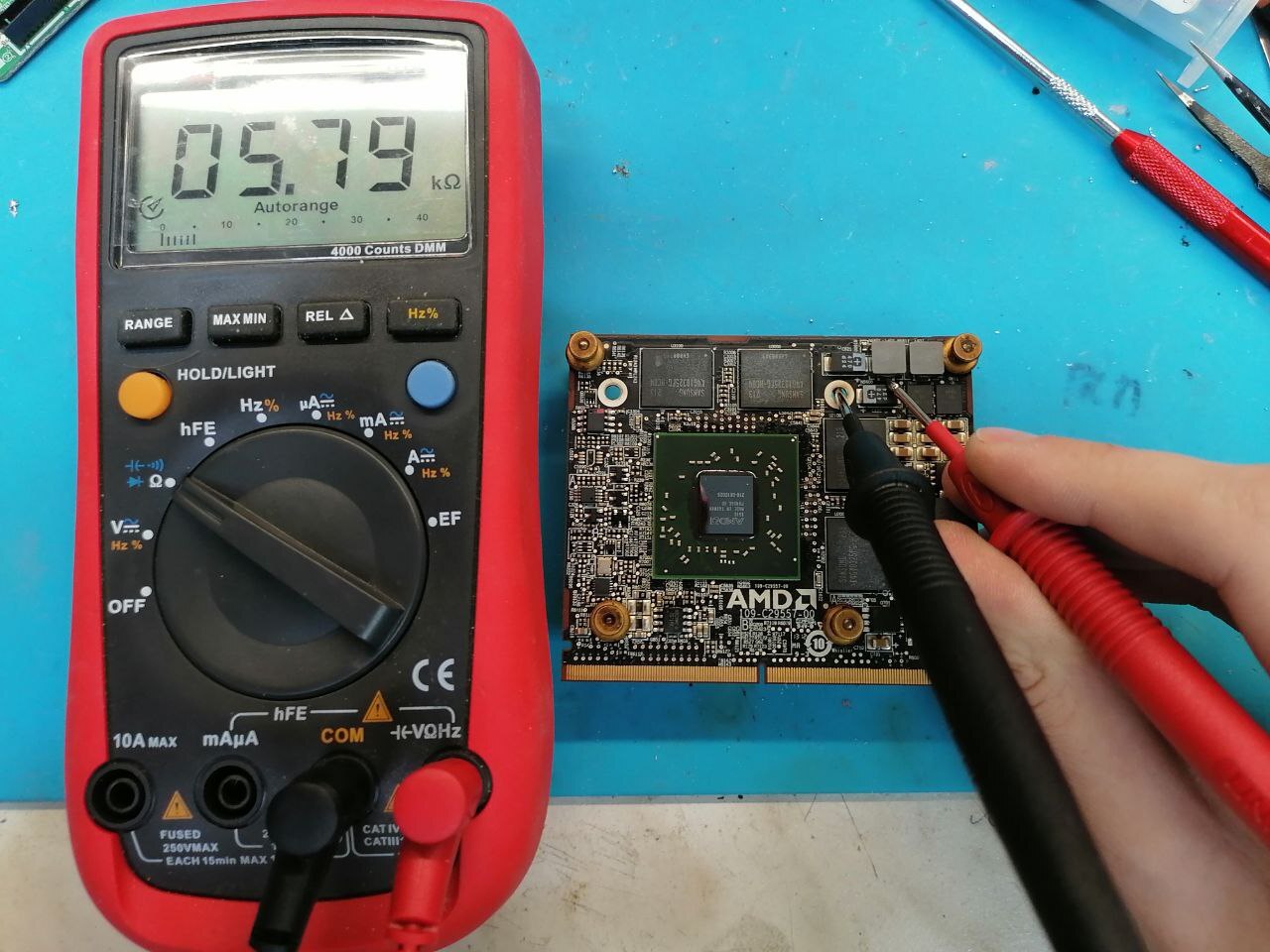

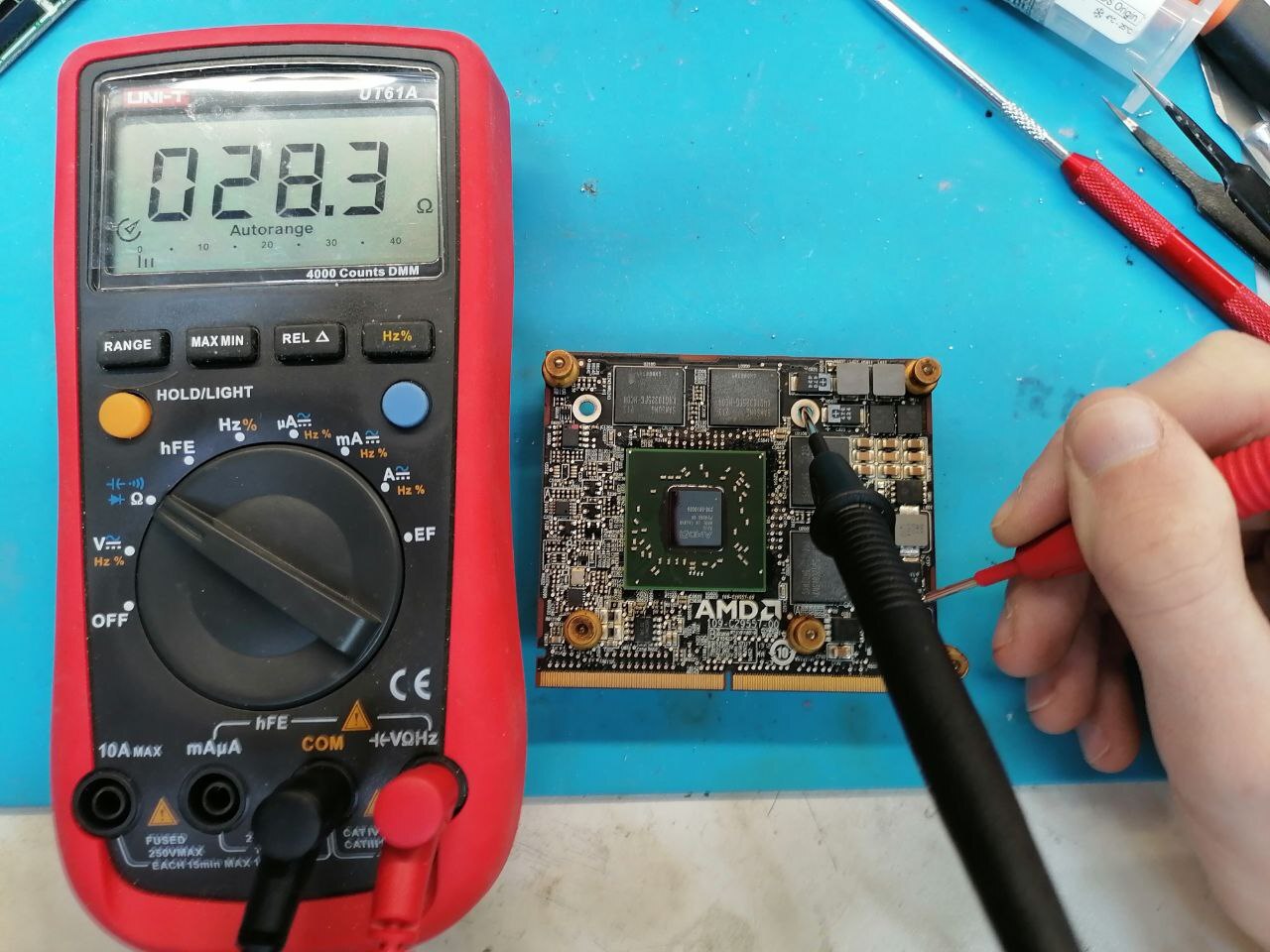

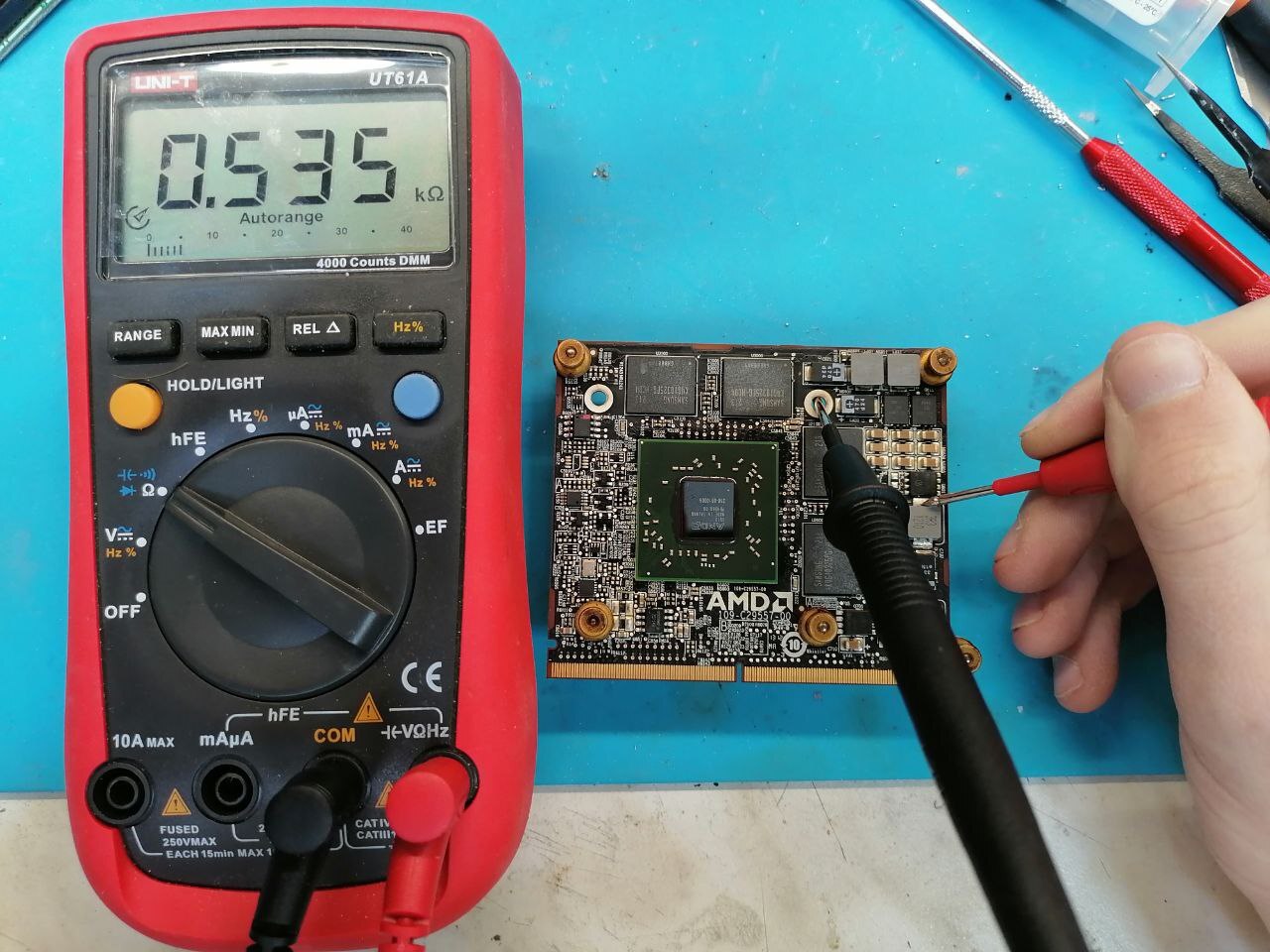

И повторяю замеры уже с установленным новым чипом:

Замеры более чем нормальные. Отмываю плату и несу проверять:

Есть картинка! Загружаю систему и в ней все работает нормально.

Более фотографии не сохранились так как видеокарту я делал еще в феврале, с тех пор она находится у моего друга, где иногда трудится. Про целесообразность данного ремонта я промолчу так как мы нашли такую в нашем городе за 6к, а сам ремонт обошелся в пол цены от стоимости б/у

Мой канал в телеграмме - https://t.me/mr_booom4ik

Если дойдут руки, то доделаю один аппарат которого нет и такой нигде не купить так как они не выпускались впринципе)

Всем удачных ремонтов друзья!
