Сегодня я с вами буду исследовать редкую вещь - часы с мелодическим будильником "Луна-9", сделанный в СССР. Само название говорит, что это изделие было посвящено запуску советской автоматической межпланетной станции "Луна-9". 3 февраля 1966 года впервые в истории освоения космоса она совершила мягкую посадку на поверхность Луны и впервые передала на Землю телепанорамы лунной поверхности. Продолжительность активного существования автоматической лунной станции на поверхности Луны составила 75 часов.

Историю данных часов я не смог проследить, так как информации в Интернете очень мало. Нашел только факт, что подобные часы были у жены Сергея Павловича Королева, которые потом были переданы в Музей Звездного городка.

Итак, перейдем собственно к осмотру моего экземпляра часов. Надо сказать, что подробный осмотр этих часов я делаю впервые. План таков - мы всё внимательно рассмотрим снаружи и внутри, а потом попробуем запустить часы и их мелодию.

Сами часы относительно небольшие - 210x100x50 мм.

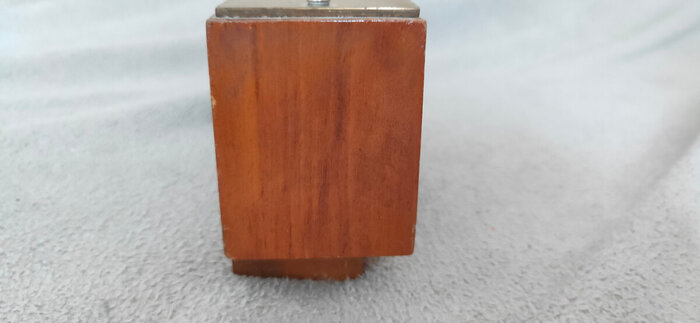

Корпус сделан из дерева.

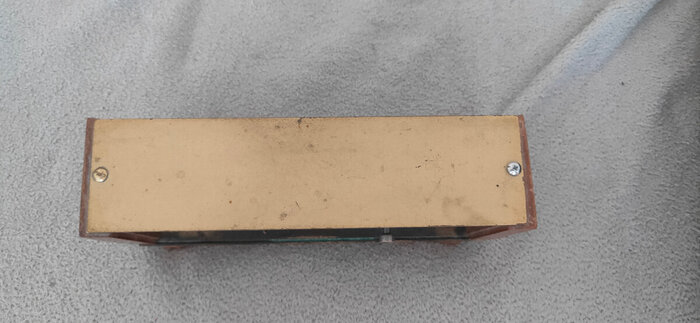

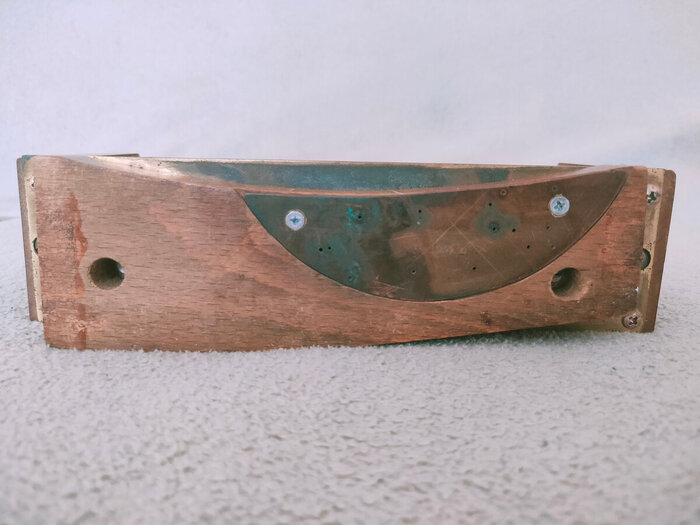

И есть металлические детали. Это вид сверху.

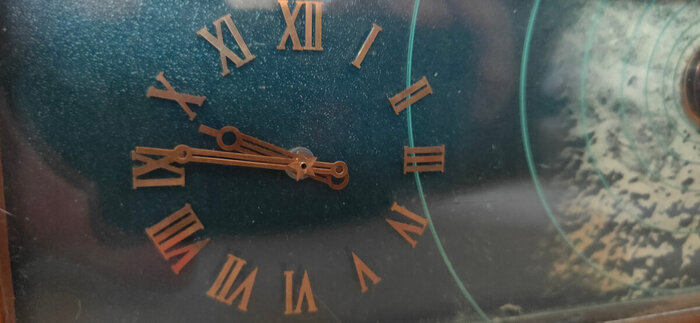

Фронтальная часть часов слева состоит из циферблата. Обратите внимание, что на конце оси стрелок закреплена звёздочка.

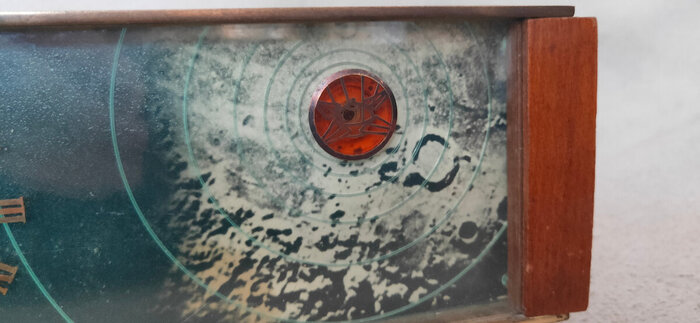

А справа декор в виде лунной поверхности и красного кружка с рисунком лунной станции, от которой кругами исходят радиоволны, несущие информацию на нашу планету.

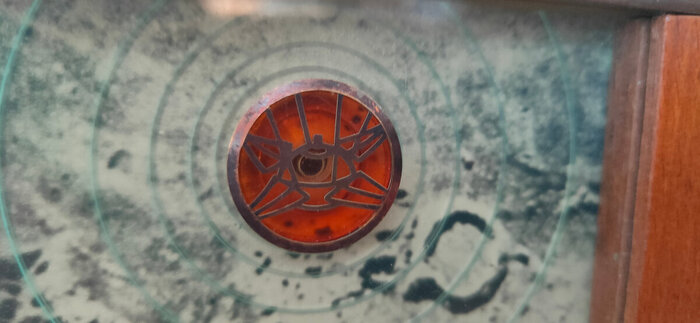

Приблизим, что бы разглядеть детали. В середине видна лампочка, а это значит, что на нее должно приходить питание.

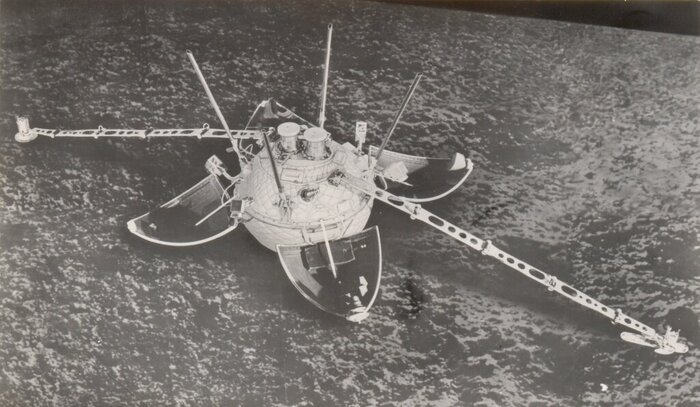

Да, это "Луна-9", а вот так она выглядела в оригинале.

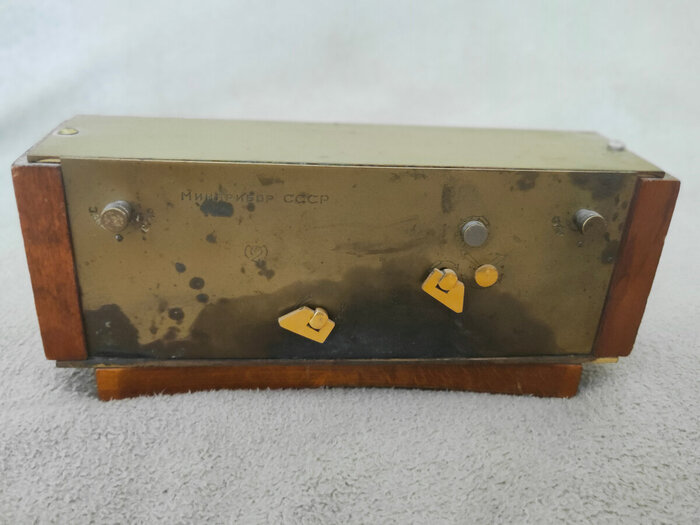

Смотрим, что есть на задней стороне часов.

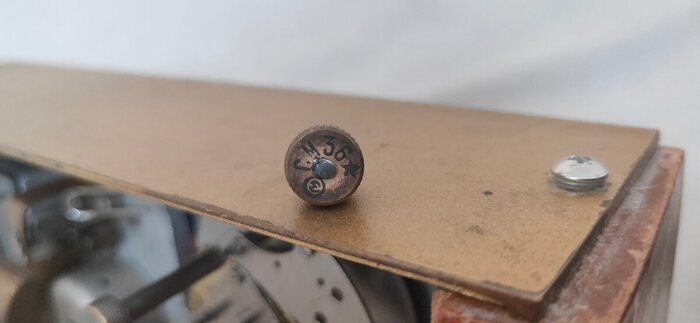

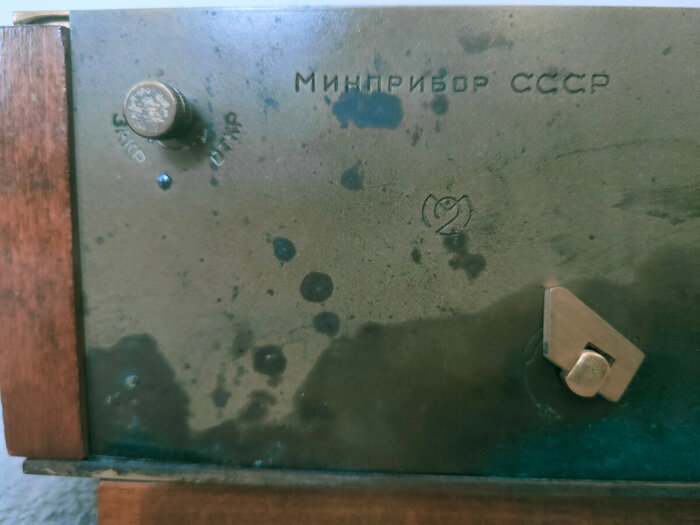

Хорошо, что я не стал торопиться и откручивать два винтика на верхней железной панели - это мне бы ничего не дало. А вот тут у нас оказалась пара специальных замочков, расположенных вверху слева и справа для снятия задней крышки с обозначениями "закр-откр".

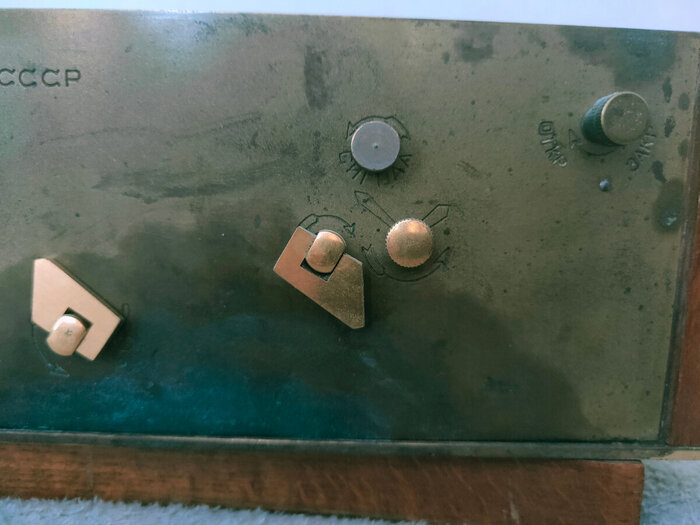

С управлением часами все понятно, тут (слева направо) - заводной ключ боя, заводной ключ хода, кнопка сигнальной стрелки боя и кнопка перевода стрелок.

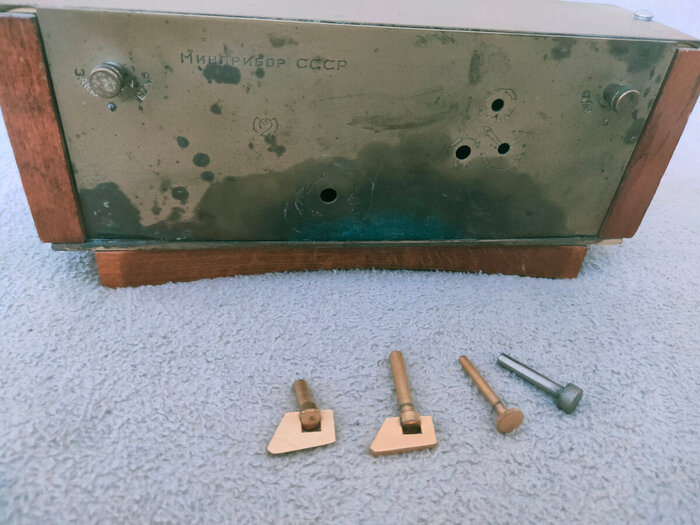

Как вы уже заметили, на задней крышке нанесена гравировка - "Минприбор СССР". Это сокращенное название Министерства приборостроения, средств автоматизации и систем управления СССР, созданное в 1965-м году. В первые же дни работы министерства было создано Главное управление по производству средств вычислительной техники, в номенклатуру которых входили: электронные вычислительные машины; управляющие вычислительные комплексы; периферийное оборудование; устройства числового программного управления станками и оборудованием; настольные счетно-клавишные машины; счетные машины; кассовые аппараты.

Ну что ж, надо вскрывать заднюю крышку, но открытие одних её замочков не даст результата, так как все "крутилки" не дадут этого сделать. Поэтому я аккуратно выкручиваю заводной ключ часового механизма против часовой стрелки, а боя - по часовой стрелке.

Кнопки просто выдергиваются на себя. Видно, что одна из них - не оригинальная.

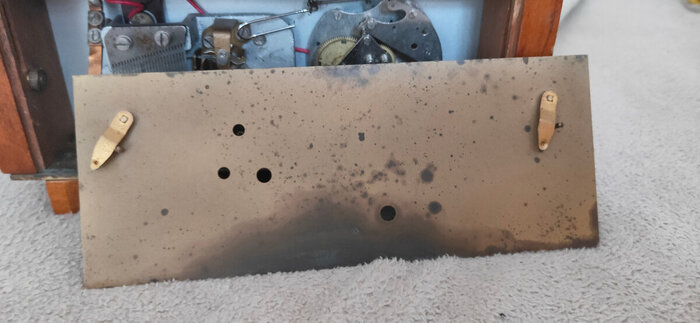

Ну а теперь - небольшая работа замочками крышки и она снята! Это вид на крышку с обратной стороны.

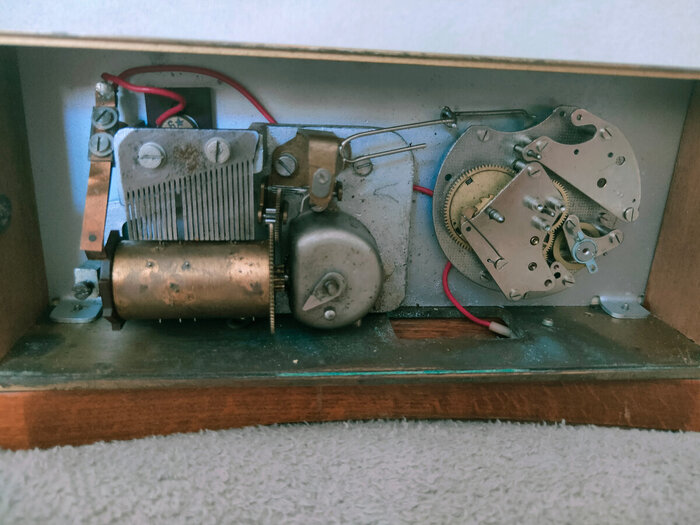

Вот, что мы видим внутри.

Справа часовой механизм. На нем видна гравировка в виде цифр "66", значит год изготовления часов точно 1966-й. Я вставил заводной ключ, немного повернул и часовой механизм пришел в движение! Отлично!

А слева, прям классическая музыкальная шкатулка!

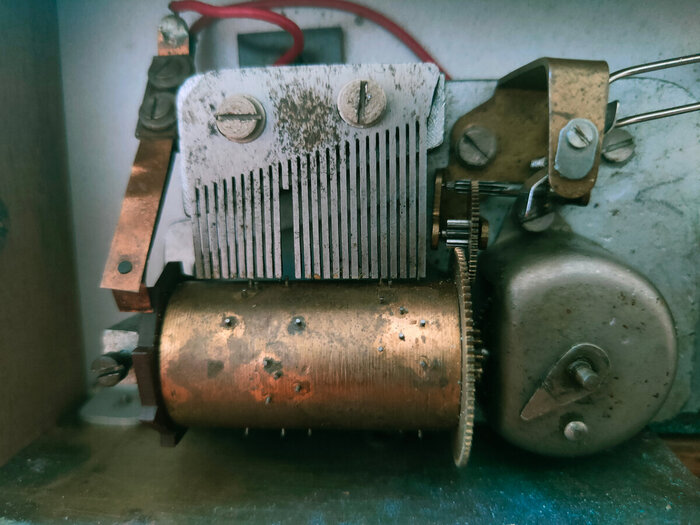

Внизу тут должен крутиться цилиндр со штырьками, которые выполняют функцию нотного листа и цепляют за зубья гребенки. В результате чего и получается мелодия. Чем больше диаметр цилиндра, тем длиннее и сложнее мелодия.

Гребенка представляет собой плоскую металлическую часть со множеством настроенных зубьев различной длины. Чем зубец короче, тем звук выше, а чем зубец длиннее, тем звук ниже. Как видно на фото - на гребенке один зубчик сломан, значит вполне возможно, что какая-то нота будет выпадать при воспроизведении мелодии.

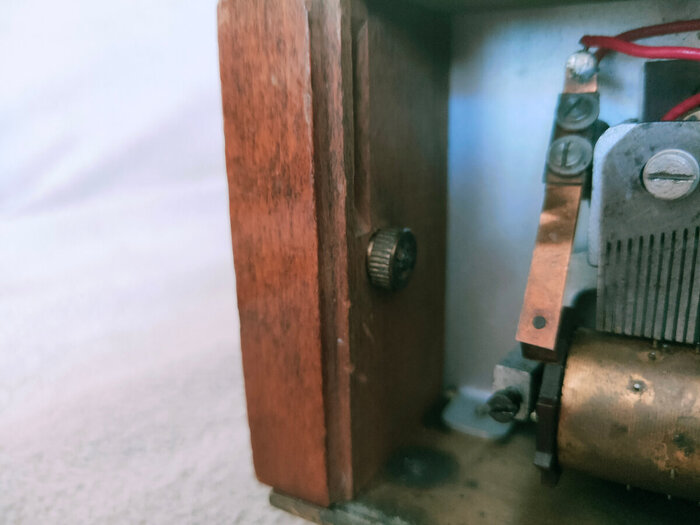

При внимательном осмотре механизма я обнаружил странную "крутилку" в правой стенке часов. На что она может влиять, находясь вкрученной просто в дерево, из которого ничего к механизмам не идет?

Попробовав её покрутить так и этак, я просто эту штуку выкрутил из корпуса. На конце - просто резьба, а на шляпке вот такие надписи. Если знаете, что это такое и зачем это нужно, то пишите мне в комментариях.

Теперь перевернем часы и посмотрим что же там есть, так как красные провода от механизмов уходят именно туда.

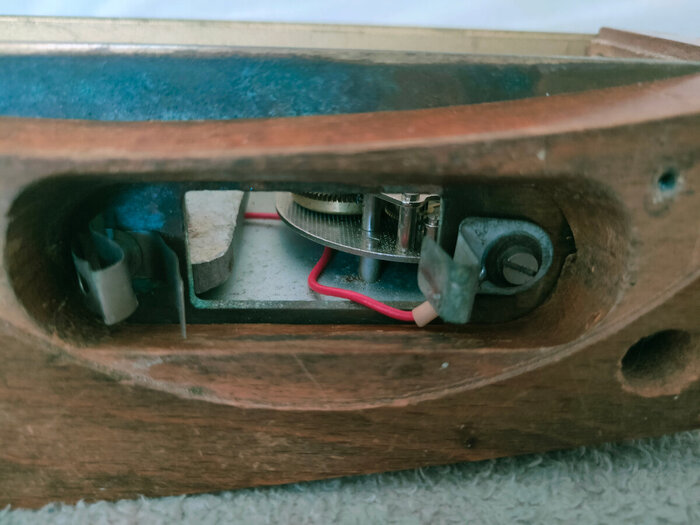

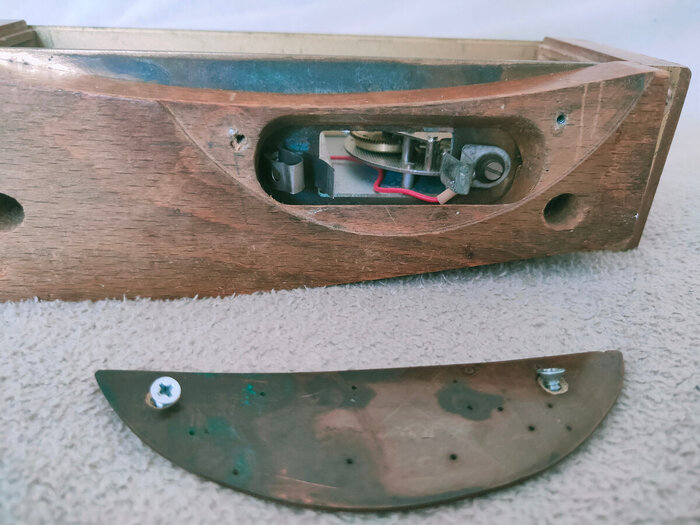

Вскрываем железный лючок и видим отсек для элемента питания.

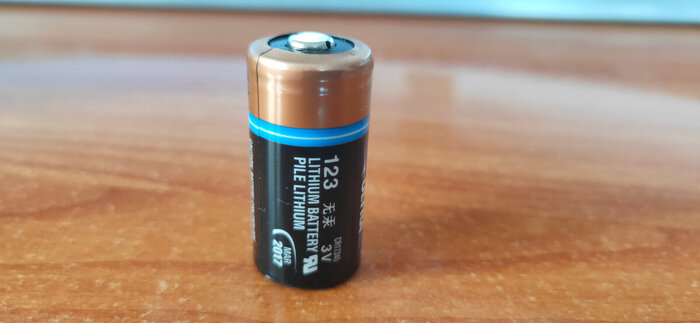

Мда...что же сюда надо вставлять? Немного проконсультировавшись с отцом, решил применить следующий элемент питания, который у меня давно валялся в коробке с лампочками.

Теперь всё готово! Элемент питания на месте, подвожу стрелку будильника к часовой стрелке. Что произошло далее, можно увидеть в видео ниже.
