Электрическая схема проводки мотоциклов Урал Днепр, упращенная
Электросхема для мотоциклов Урал, Днепр 12в упрощённая для искры и зарядки на реле регуляторе рр-330
Показать полностью
1
0 просмотренных постов скрыто
Ремонт платы пылесоса ilife
Дохлый резистор около разъема аккума.
Нужна помощь. Нет зарядки аккума, 19В с блока питания приходит. Найден резистор в обрыве он на фото, проблема... нет номинала, т.к. подгорел. Варианты есть какой ставить? Без аккума, напряжение падает с 19 почти до 0. Как предполагаю, это какой то контроль, раз идет отмена зарядки.
Показать полностью
2
Помогите прочитать элемент электросхемы
Объясните популярно мне чайнику как это работает. Переключатель света с габаритов на ближний/дальний
Спасибо!
Показать полностью
1

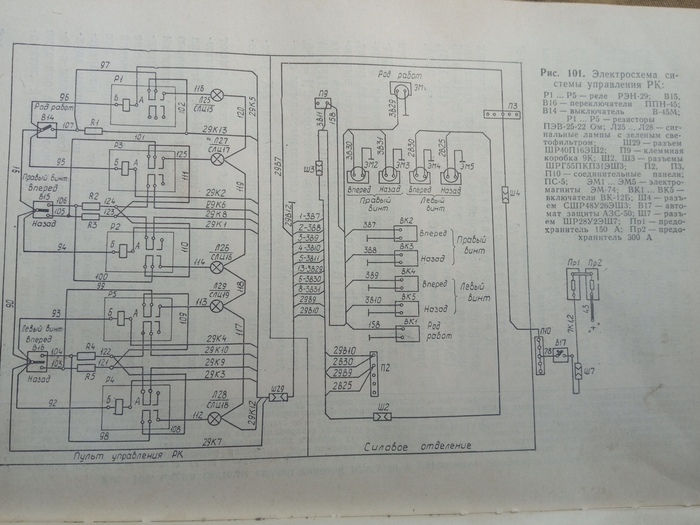

Не могу разобраться с электрической схемой управления распределительной коробкой ПТС-2
Всем привет! Работаю на плавающем транспорте ПТС-2. Не крутятся винты. Есть электрическая схема пульта управления распределительной коробкой.
Суть в том, что управление обоими винтами должно осуществляться двумя тумблерами после включения двухпозиционного тумблера "род работ". По факту же фаза сразу же идёт на винты. Без участия тумблера "род работ". Что неправильно. (По проводу 29к7)
Подскажите, кто шарит в электрических схемах, как правильно сделать подачу фазы? По какому проводу?
P.S.: добавил общую схему
Показать полностью
2
Вопрос радиолюбителям
День добрый! В последнее время попадается много рекламы dyi электросхем для пайки и сборки. Заинтересовалась. В электротехнике познания только базовые, школьно-институтские) может кто-нибудь рассказать основы, где что можно почитать: я даже не могу понять, как правильно загуглить вопросы. Ладно, в Ютубе нашла как паять. А вот как эти схемы работают, не могу понять... Не то, чтобы сам принцип работы электрических сетей, а вот, например такой вопрос: есть книжка детская с кнопкой с песнями, например такая:
Книжка с песнями
Так вот, что интересно: как самой собрать такую кнопочку с нужными песнями? По-любому там микросхема внутри же, с микрофоном, резисторами и т.п... На неё можно другие песни записать? Каким образом это делается?
Показать полностью
1
Железяки электропоезда-12. Фазорасщепитель
Дисклеймер: я - машинист электропоезда, не инженер-электротехник, поэтому не буду лезть в глубины глубин электротехники, пытаясь объяснить работу фазорасщепителя, я сам не в курсе. Данный пост рассказывает лишь о назначении и общем принципе работы этой машины.
На стадии проектирования электровозов и электропоездов переменного тока перед конструкторами возникла проблема: нужно было как-то запитать трёхфазные двигатели переменного тока. На электропоезде это главный компрессор (создаёт запас сжатого воздуха), двигатель насоса трансформатора (создаёт циркуляцию масла в тяговых трансформаторах для охлаждения), двигатели вентиляторов (для создания микроклимата в кабинах и салоне). Дело в том, что эти машины питаются от трёх фаз, а электропоезд получает от контактной сети только одну фазу. Как из одной фазы получить три? Так и был изобретён фазорасщепитель.
Асинхронный расщепитель фаз (на сленге "фазан") преобразует однофазный переменный ток в трёхфазный для питания асинхронных-двигателей. По суть он представляет собой и электродвигатель, и генератор в одном флаконе. Висит под моторным вагоном, при работе издаёт характерный звук вращения (при включенных высоковольтных выключателях и поднятых токоприёмниках), по которому можно на слух идентифицировать электропоезд, если он стоит на месте.
Схема оборудования моторного вагона под полом. Фазорасщепитель под номером 13.
А вот простейшая электрическая схема, по которой можно разобрать принцип работы:
Фазорасщепитель имеет три обмотки:
- С1 и С3 - двигательные обмотки, используются для приведения ротора в движение при пуске;
- С2 - генераторная обмотка, собственно, создаёт третью фазу.
При подключении обмоток С1 и С3 к вторичной обмотке трансформатора посредством замыкания контактора расщепителя (КР) ничего не произойдёт, так как будет создано пульсирующее магнитное поле, которое может быть разложено на два вращающихся с одинаковой скоростью, но противоположных по направлению поля. Токи, индуцируемые в роторе двумя вращающими полями, взаимодействуя с вращающимися потоками, создают равные по величине и противоположные по направлению магнитные моменты, вследствие чего результирующий вращающий момент будет равен нулю, и поэтому ротор вращаться не будет.
Поэтому для того, чтобы запустить фазорасщепитель, искусственно создаётся сдвиг магнитного потока фазы С2 относительно потоков фаз С1 и С2 с помощью подключения пускового резистора Rn. После достижения расщепителем фаз номинальной частоты вращения (около 1500 оборотов в минуту) пусковой резистор отключается размыканием контактора пуска расщепителя (КПР). Ротор продолжает вращаться самостоятельно. Контактор КА замыкает свои контакты, и электродвигатель Д получает свои три фазы для работы.
Если ничего не поняли - не переживайте, я тоже.
Фазорасщепитель - достаточно несовершенная машина, на современном подвижном составе используются другие решения. В эксплуатации фазорасщепитель достаточно часто выходит из строя. По рассказам старожил на первых модификациях электропоездов ЭР9 фазорасщепители постоянно горели, чем вызывали массу эмоций у пассажиров (дым валил прямо в салон).
Именно возгорание фазорасщепителя стало причиной стоянки электропоезда на путевом посту Крыжовка 2 мая 1977 года, когда произошло крушение с 22 погибшими, тогда в стоящий электропоезд врезался следом идущий пассажирский поезд.
Вот такая эта машина - фазорасщепитель.
Показать полностью
2
Помощь инженерам АСУ ТП (практические и теоретические материалы)
Всем привет, работаю руководителем отдела АСУ ТП.
За время работы часто возникают моменты, т.н.затыки, на которые уходит много времени, хотя решение было на поверхности. Поэтому планирую повысить карму и поделиться с вами опытом по АСУ ТП - как в проектировании, так и программировании. Так же есть обучающие материалы, накопленные за всё время работы.
Могу помочь с EPLAN 2022, Tia portal, Codesys.
Помогу в вопросах проектирования шкафов управления, программирования свободных протоколов (ptp), удалённой связи к плк через белый IP и ещё ещё ещё с чем нибудь=)
Безвозмездно!
Кстати, пользуясь случаем - если хочешь работать АСУшником за неплохую зп - приезжай во Владимир - поговорим, устроим, поможем с переездом/жильём! Зп уровня Москвы, ищу толковых ребят!
Ne555 помощь в сборке схемы
Здравствуйте, подскажите схему включение 5в вибромоторчика от старрго телефона. Нужна схема включения при которой он должен срабатывать в интервале 10 минут в течении 0.5 секунды. Питание на входе 5 вольт. Сутация для которой это нужно - имеется рабочий пк и он уходит в режим заставки через 10 минут, вобще схема встраивается внутрь корпуса мыши.
