Итальянское Миниметро⁠⁠

Продолжение темы Мувер Шереметьево.

Миниметро — автоматизированная система перевозки пассажиров (АСПП) на канатной тяге в итальянском городе Перудже.

Принцип её действия до некоторой степени схож с канатным трамваем и характеризуется преимущественно эстакадными путями, малой колеёй и малогабаритным одновагонным подвижным составом на кабельной тяге.

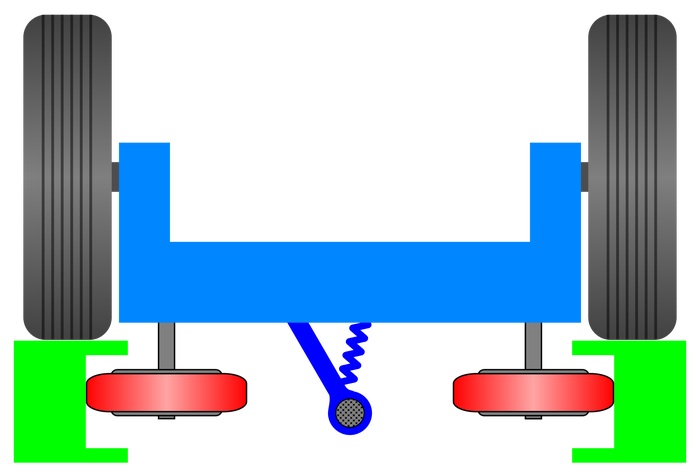

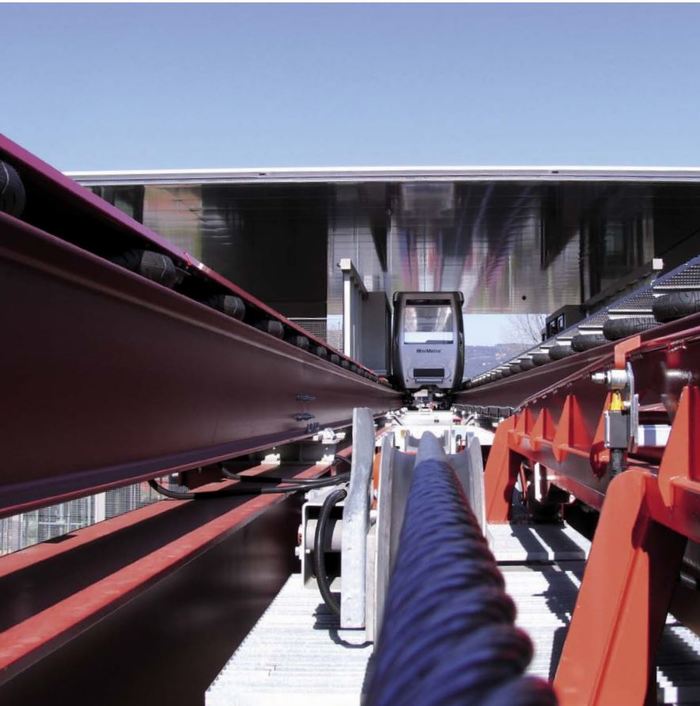

Схема тележки.

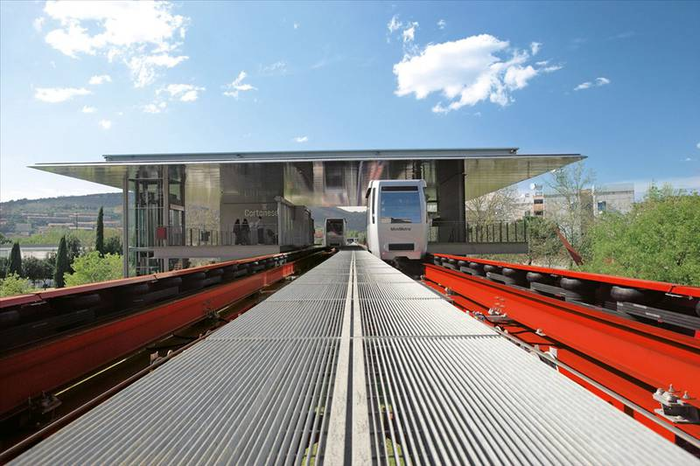

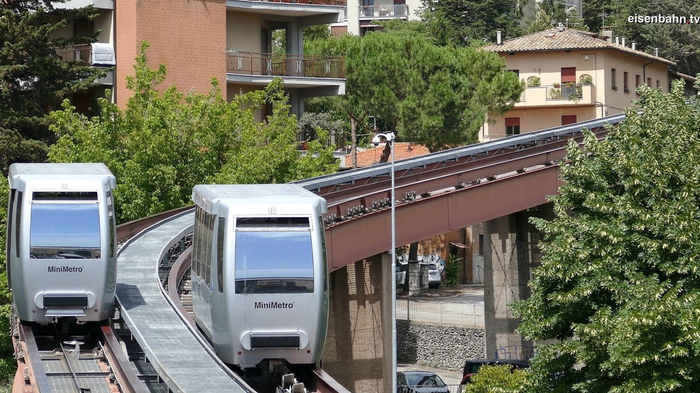

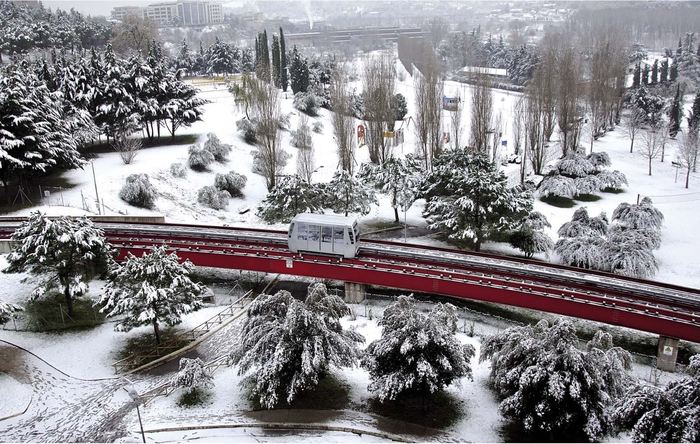

Эта система длиной 3 км с 7-ю станциями была сооружена компанией Leitner после испытаний на тестовом участке в городе Випитено и открыта 29 января 2008 года.

Длина трассы — 3027 м;

Перепад высот между нижней и верхней точкой — 161 м;

Номинальный пассажиропоток системы — 3 тыс. чел. в час.

Скорость движения 25 км/ч, время проезда 12 мин.

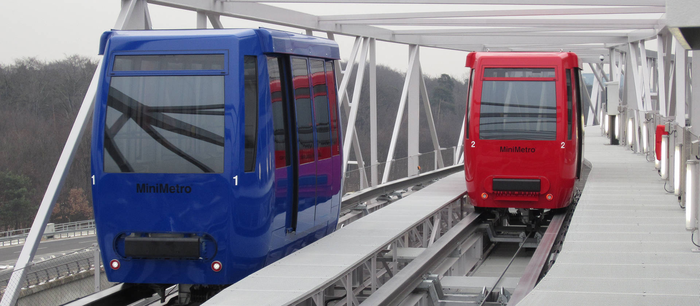

В эксплуатации находятся 25 безмоторных вагонов на шинном ходу вместимостью 50 чел. каждый.


Вагоны следуют без машинистов под контролем центрального пункта управления.

Каждый вагон, независимо от других, останавливается на станции, а затем разгоняется станционным оборудованием до скорости каната.

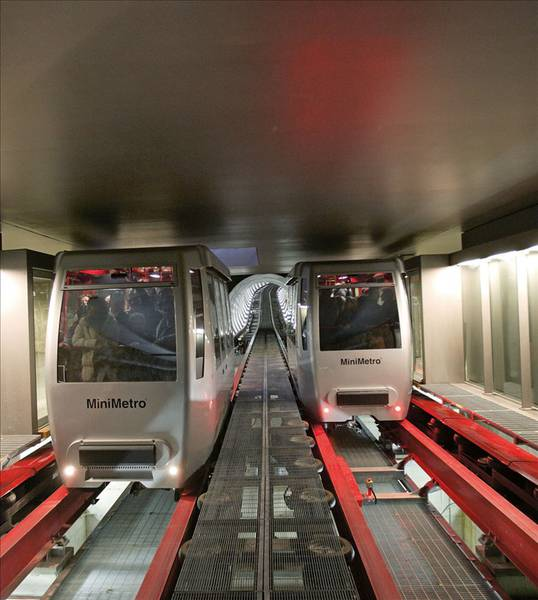

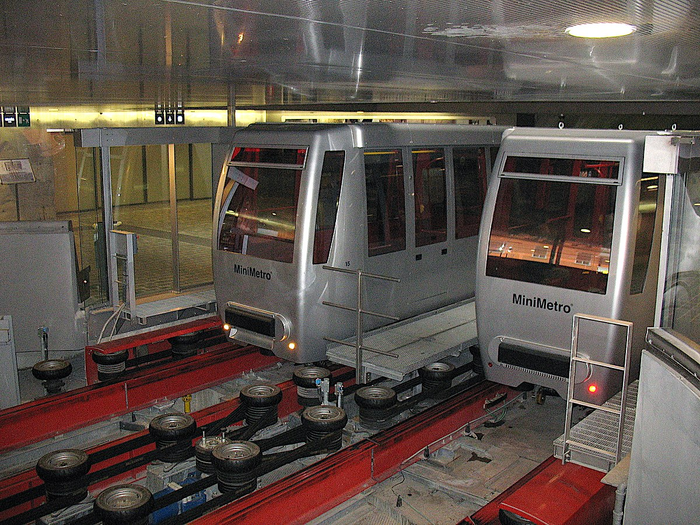

Вагоны на станции, внизу виден разгонный механизм.

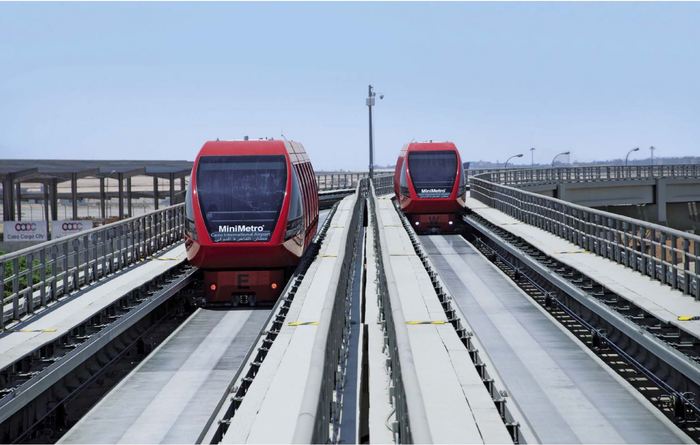

Система Миниметро есть и в других городах - Инсбрук, Франкфурт, Каир, Skymetro Цюриха.

Крупнейшие холдинги, специализирующиеся на производстве канатных дорог в мире, – группы Leitner-Poma и Doppelmayer-Garaventa.

Источник.

Источник.

Показать полностью 15 2
Железная дорога Италия Длиннопост Фуникулер Канатная дорога Видео
22
111
Konstruktor6
Konstruktor6
5 лет назад
Железная дорога

Мувер Шереметьево⁠⁠

Продолжение темы Кармелит: метро или фуникулёр?.

Автоматизированная система перевозки пассажиров (АСПП) в аэропорту Шереметьево — общедоступное автоматизированное пассажирское транспортное средство.

Она занимает один из двух тоннелей Межтерминального перехода аэропорта.

Как пишут, это принципиально новый для России вид транспорта — пиплмувер (automated people mover), или просто мувер, трасса которого пролегает под землёй


В конкурсе на поставку оборудования принимали участие Siemens (Германия), Poma (Франция) и Doppelmayr (Австрия).

Решение, предложенное Siemens, предполагавшее использование железнодорожного подвижного состава, оказалось вдвое дороже решений двух других конкурентов, предлагавших решения с использованием канатной тяги.

Победителем конкурса стал Doppelmayr.

Принцип действия этой системы до некоторой степени аналогичен фуникулёру, однако на трассе тоннеля отсутствует существенный уклон, а привод каждого из составов не зависит друг от друга, что отличает эту систему от классического фуникулёра.

В отличие же от канатного трамвая поезда здесь постоянно прикреплены к канатной тяге.

Пассажиров перевозят два безмоторных состава на канатной тяге, которые движутся в тоннеле независимо друг от друга, каждый по своему отдельному пути.

Пути и направляющие в тоннелях железобетонные, на станциях — стальные.

Поезда перевозят без смешивания пассажиров как общедоступной зоны, так и зоны дополнительных режимных ограничений, так называемой, чистой зоны.

В каждом поезде по 4 четыре вагона, по 2 вагона отведено для каждой категории пассажиров.


Время в пути — 4 минуты, включая посадку, интервал движения также 4 минуты.

Модель дороги: Double Shuttle Cable Liner.

Тяга: канатная

Скорость: 13 м/с (46,8 км/ч)

Длина линии: 2 010 метров.

Составов: 2, по 4 вагона в каждом

Вместимость 1 вагона: 27 мест (из них 8 для сидения)

Пропускная способность: 1 676 человек в час на каждом направлении.

Источник.

Источник.

Показать полностью 9 1
Фуникулер Длиннопост Шереметьево Видео
42
149
Konstruktor6
Konstruktor6
5 лет назад
Железная дорога

Кармелит: метро или фуникулёр?⁠⁠

Многие люди (и я в том числе) привязаны к скажем так - "советской" классификации автобус-троллейбус-трамвай-метро.

Но с расширением кругозора понимаешь, что что это только один из множества вариантов классификации. )

Например, в прошлом метрополитен Глазго имел канатную тягу (то есть практически был фуникулёром).

«Кармелит» — средство подземного общественного транспорта в израильском городе Хайфе. Название происходит от горы Кармель, в которой проложен тоннель.

На линии «Кармелит» 6 станций.

Длина её трассы составляет 2 км, включая станции.


Линия «Кармелит» — однопутная, с коротким двухпутным участком между станциями, позволяющим разъезжаться встречным поездам.

На линии одновременно находятся два двухвагонных состава.

Вагоны установлены на стандартных железнодорожных колёсах и двигаются по обычному рельсовому пути.


Вагоны не имеют собственных моторов, и их движение обеспечивается с помощью тяговых тросов.

В каждом поезде присутствует машинист, осуществляющий местный контроль, но не ведущий поезд.

Колея - 1435 мм.

Кармелит» нередко упоминается как метрополитен, хотя технически он является фуникулёром. Зачастую слова «метро» и «фуникулёр» находятся на одной строке.

В русской википедии в своё время была острая дискуссия - можно ли называть хайфскую систему метрополитеном или фуникулёром.

Кому интересно - здесь.

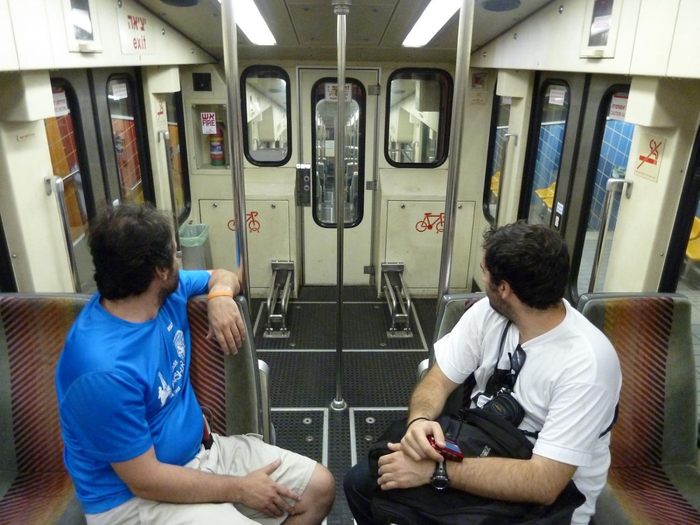

Поезд Кармелита в туннеле.

По версии Книги рекордов Гиннесса, это самая короткая действующая подземная система в мире.

Средний угол наклона туннеля — 8° к горизонтали.

Максимальный угол наклона туннеля — 17,5° к горизонтали.

Тяговые тросы диаметром 53 миллиметра изготовлены из стали, каждый состав также оснащён противовесами общей массой 28 тонн, крепящимися к нему 30-миллиметровым стальным тросом.

Электромотор (начальная мощность 1350 лошадиных сил), приводной шкив диаметром 5,5 метров и диспетчерская расположены на верхней станции, где также размещены системы управления.

На станции «Нижний город» размещаются депо и ремонтные мастерские.

Поскольку оба поезда соединены тросом, они останавливаются одновременно и на одинаковых расстояниях от концов линии; этим продиктовано расположение станций.

И платформы, и полы вагонов имеют ступеньки, однако уклон трассы различен на разных её участках, поэтому пол вагона всегда несколько наклонён — в разные стороны на разных станциях.

Глубина прохождения туннеля под поверхностью земли — от 5 до 30 метров.

Наивысшая скорость поезда — 28 км/ч.

Вес каждого вагона — 40 тонн.

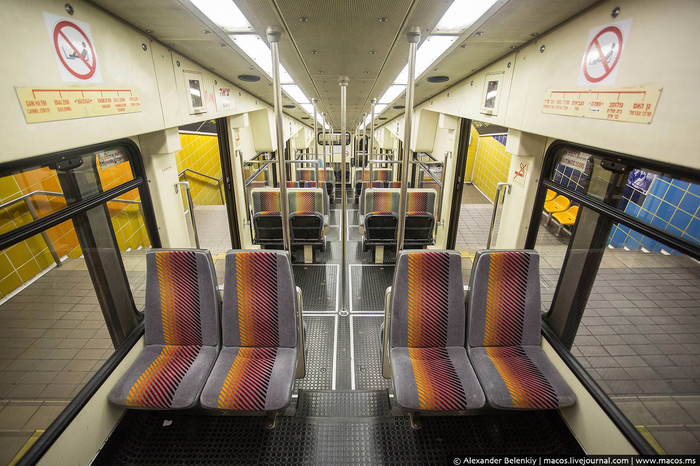

Вместимость каждого поезда (2 вагона) — 400 человек: 100 сидячих мест и 300 стоячих.

Часть сидений (около дверей) сделаны откидными.

Вагоны, изготовленные французской компанией «Alstom», прибыли в Хайфский порт в 1959 году, а 6 октября 1959 года, в 5:30 утра, «Кармелит» начал свою работу — без какой-либо церемонии открытия, чтобы первые пассажиры новой подземной линии могли успеть на работу.

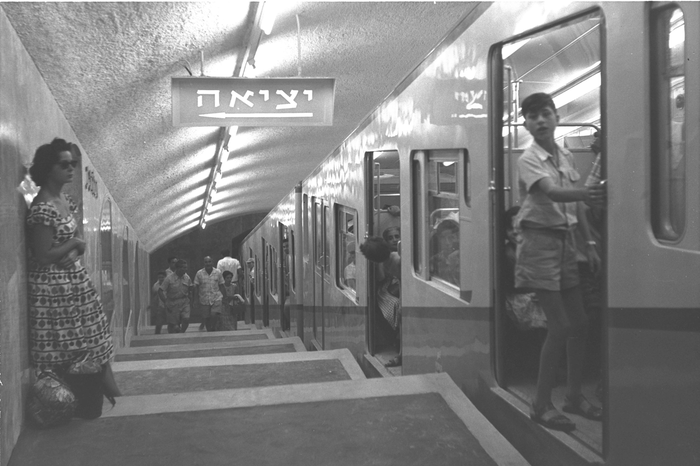

Интересно, что первоначальная версия «Кармелита» (1959-1986) была на шинном ходу.

Во время Второй Ливанской войны между Израилем и «Хезболла» в июле—августе 2006 года станции «Кармелит» служили общественными бомбоубежищами. Они были открыты круглосуточно, вход на станции был свободным.

Поезда ходят раз в 10 минут.

Общее время движения поезда между конечными станциями — около восьми минут.

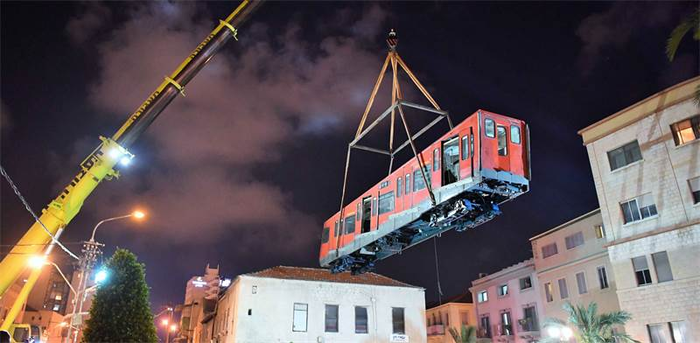

Вытаскивание старых вагонов и затаскивание новых - сложная операция, из-за особенностей входа в туннель.

В 1992 году, когда вагоны погружались в туннель, произошла тяжёлая авария, потребовавшая длительного ремонта, который продолжался почти два месяца и включал заказ запасных частей из Швейцарии.

«Кармелит» всё ещё остаётся единственным средством общественного транспорта в Хайфе, поездка на котором из Нижнего города до Кармеля занимает менее десяти минут (на автобусе такой путь меньше 35—45 минут занять не может).

Производство современных вагонов и установка транспортной системы — швейцарская компания Von Roll (в 1996 году куплена австрийской Doppelmayr Garaventa Group).

После каждого рейса машинист осматривает вагоны в поисках бесхозных вещей (потенциальных мин).

Машинисты поезда имеют лицензию на ношение оружия.

Источник.

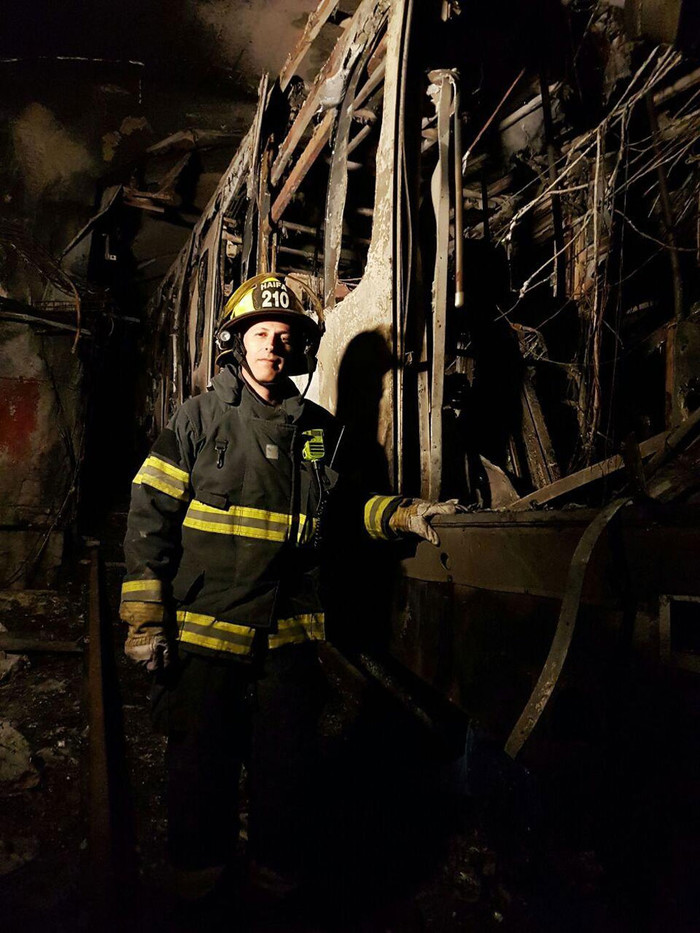

4 февраля 2017 года на нижней конечной станции произошёл пожар.

В этот день «Кармелит» не работал по причине субботы, поэтому пострадавших не было, однако были серьёзно повреждены один из двух поездов, канат и все станции вверх по тоннелю.

Показать полностью 22 2
