В очередной раз принесли iPhone 11 Pro Max который не включается.
Как обычно выбило рандомный конденсатор по vdd_main, найти его плевое дело, если обладаешь знаниями и прямыми руками.
Любой поиск кз на плате iPhone, это прежде всего определение линии на которой короткое замыкание, затем подачей питания на эту линию, поиск области с быстрым локальным нагревом.
Сегодня у меня для вас видео с данной процедурой. Кстати, подпишись на канал, скоро буду часто выкладывать ролики.
По времени такая работа занимает от 1 до 3 дней, в зависимости от загруженности.
Сейчас шлейф заменю - заработаю, богатым стану (С) выездной "мастер"
А то, что это всё равно работать не будет, вообще
Но для начала по порядку)
Решил клиент как-то зарядить старые дрова через недавно купленный повербанк.
Итог - перестал стабильно заряжаться и так как времени кататься по сервисам нет, то решил вызвать выездного "мастера" с оценкой 7 из 5.
Тот, естественно, приехал как положено. Пиджак, синий ремонтный коврик, две отвёртки и один шлейф с присоской для вскрытия телефона. В общем фулл комплект мастера xD
Заменил, не взлетело. Извинитесь. Вот чек, я пошёл.
Историй с данными персонажами много, поэтому не буду зацикливаться на этом.
Вот данный юнит:
Iphone 16 Pro Max
При установке данного товарища на зарядку имею следующие показатели:
Мне лень выравнивать карточку. Пост пишу в 6 утра)
Интересует красный показатель 0.02А, что для 15v крайне мало.
Не, телефон от медленной 5v зарядки берёт 600mA и заряжается. От беспроводной берёт заряд как положено и пользоваться можно, правда не очень удобно, так как беспровод не даёт высокого буста заряда как провод и это не всегда бывает удобно. Ага, заряжать телефон 6 часов))
Взрываю консерву:
Тут стоит отдать должное выездному человеку только по одному поводу - проклейка. Видимо сидел под присмотром клиента и делал видимость работы вычищая старую проклейку, так как заменить шлейф это 20-30 минут делов, а за столько времени прайс не будет одобрен, поэтому ещё час сидел скоблил)
Но вот аккумулятор повреждён это факт.
Осмотрите внимательнее изгиб - он приподнят.
Первым делом нужно отсечь сам аккумулятор, ведь если есть такое поднятие аккума, то возможно его анод-катодная обмотка слегка перегревается и система защиты от перегрева не даёт нормально заряжаться (эффект лёгкого утреннего бреда))
На проверку взял аккум от iphone 16 pro, который был в тот же момент на ремонте
Кстати, о нём я потом расскажу, как после 220в, отказа в гарантии и крuvоёбoв потратил на него кучу времени и ресурсов, остался виноват, не заплатили за диагностику, да ещё и в суд захотели пригласить. Затравка))
Тут я не просто так заговорил о замятии аккума, потом расскажу почему так бывает.
В данном случае имеется следующий расклад:
Индикация - есть.
Беспроводная зарядка - есть.
Малый ток питания от провода - есть.
Значит контроллер type-c запитывается и отрабатывает свои навыки, а вот транзистор в контроллере заряда ток не качает.
Зная его месторасположение - режу защиту.
Данное действие не вандализЪм, а лишь гуманный способ сохранить ресурс платы без её перегрева.
Далее неисправный воин спиливается моей микроболгаркой в пыль кремния
Распил делаю до появления шариков припоя
Вот так:
Новый контроллер можно купить отдельно, что сомнительно, ведь как он был снят с платы не ясно и может быть не рабочий, поэтому я покупаю доноров для этих целей.
Считаем, что донор = микросхема стоимостью 8 тысяч.
Я не просто так показываю распаянный бюджетный 16pro, это важно, будет в следующем посте.
Там я уже истратил одного донора для комплекта микросхем всей цепи заряда (type-c, tigris, eeprom), но не взлетело и зная, что эти контроллеры очень боятся перегрева - решил проверить, не вшатал ли я их, так как после запайки ничего не запускалось.
Украдаю из того ремонта, отфутболливаю строго на свинцовый припой 183°C
Чисто, красиво, ну "болие мение", аккуратно
Очевидная типовая проблема устранена.
Я не просто так указал на приподнятый аккумулятор вначале поста после разборки
Вот в этом месте мастера поддевают лопаткой плату, тем самым делая не хорошо аккумулятору, но зачем выездной юнит это хотел сделать - хз. При замене шлейфа это не требуется.
Да и аккум там 86%, что можно и поменять заодно. Тут решили сэкономить и за место сервисного аккума из авторизации, поставить снятый с нового телефона. По сути одно и тоже, только пропишется в систему как б.у
Далее как обычно нужно красиво зализать корпус, наклеить влагозащиту и собрать
Система тут же предложит привязать новый аккумулятор к процессору
Но для этого нужно будет сделать обновление по самой свежей iOS, иначе будет так:
Я не буду делать обновку, так как ещё стоит 18, а iOS 26 не всем заходит из-за нового интерфейса. Сам владелец решит надо ему это или нет.
Влагозащитную проверку через тонометр проходит уверено, но я бы всё равно не стал доверять рыбам подводную съёмку
Подводя итог:
Защита, расположенная на нижнем шлейфе - не работает. Зачем она там тогда не совсем понятно.
Сколько отдали денег выездному - не знаю.
Я взял всего лишь немного, 25 тысяч за контроллер и 12 тысяч за аккумулятор (низкая цена при условии уже разобранного телефона).
По времени ремонт занял 1 час и 30 минут на фотокарточки.
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним или сюда в комменты:
Здравствуйте. Суть вопроса: взаимозаменяемы ли корпуса/дисплеи/шлейфы т.д. этих идентичных с виду мобильников? Есть в наличии se 2022, используется как второй мобильник, но он сильно пострадал внешне. Сейчас достался se 2020 в околоидеальном состоянии и появилось желание перекинуть платы местами.
Приобрёл ударник айфон XS Max 64 Гб под восстановление.
На плате был пробитый конденсатор по линии MAIN, уж и не помню какой именно, C4493 или C4494. В общем с платой разобрался быстро, и разделять её не пришлось. Ещё у телефона не было дисплея, шлейфа разговорного динамика и основной камеры. Потом выяснилось, что и фронтальная камера убита (КЗ на массу на некоторых контактах разъёма на её шлейфе). Основную камеру поставил с донора. А вот фронтальная идёт в одном модуле вместе с дот-проектором и инфракрасной камерой, а я рассчитывал восстановить фейс. Поэтому вынул камеру из сборки, сточив точечную сварку, и поставил на её место другую с донора.

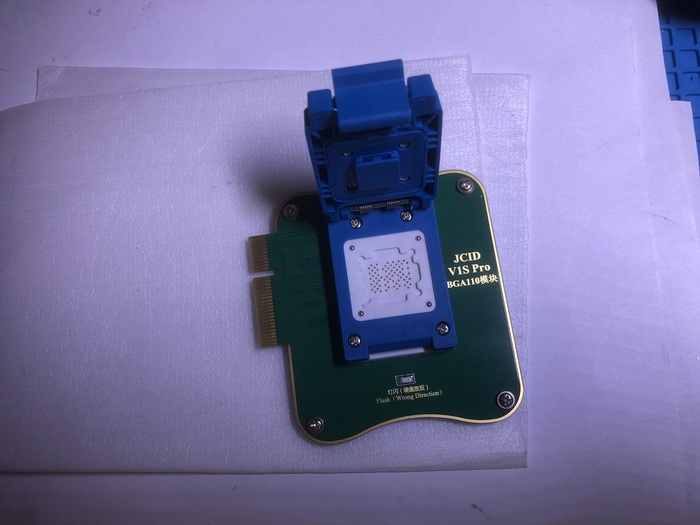

Заменил NAND, поставил на 256 Гб с айфона X. Чтобы он заработал на XS Max, отформатировал его для этой модели с помощью вот этой приблуды и программатора V1S PRO. Ну и соответственно считал данные с родного NAND и записал в донорский
Дальше занялся непосредственно восстановлением Face ID.

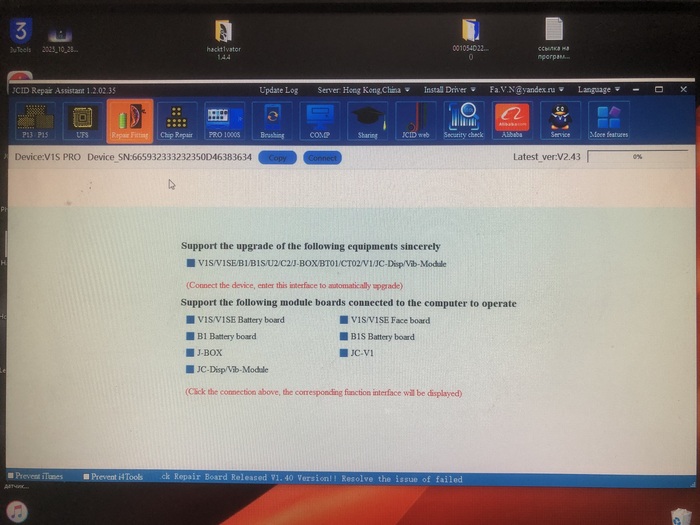

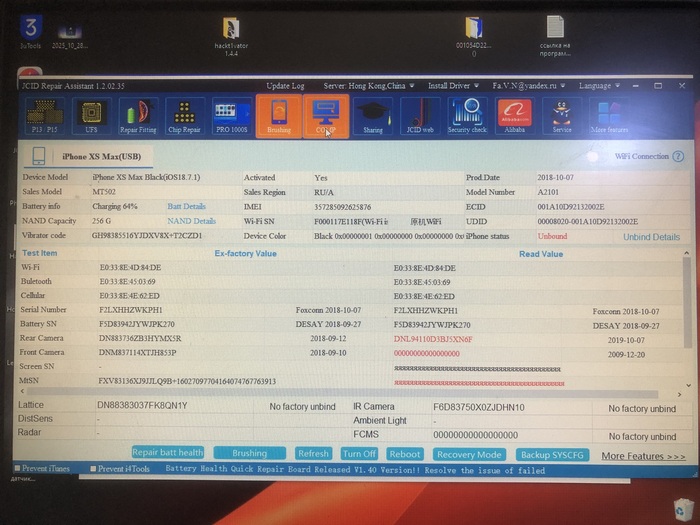

Запустил на ПК программу JCID Repair, подключил айфон, зашёл на вкладку Brushing
Смотрю Lattice (дот-проектор) и IR Camera (инфракрасная камера). Всё в порядке, серийные номера программа прочитала.
На фронтальную камеру внимания не обращаю, на XS после её замены нужно телефон прошить, чтобы определился серийный номер и она заработала.
Мне нужно сделать отвязку датчика приближения (DistSens). В этот датчик интегрирован и Flood illuminator (инфракрасный прожектор). Прицепом отвяжется и датчик освещения (Ambient Light), который для Face ID не нужен, да и для True Tone на прошивке ios 18 тоже не нужен. Нажимаю Unbind Details.

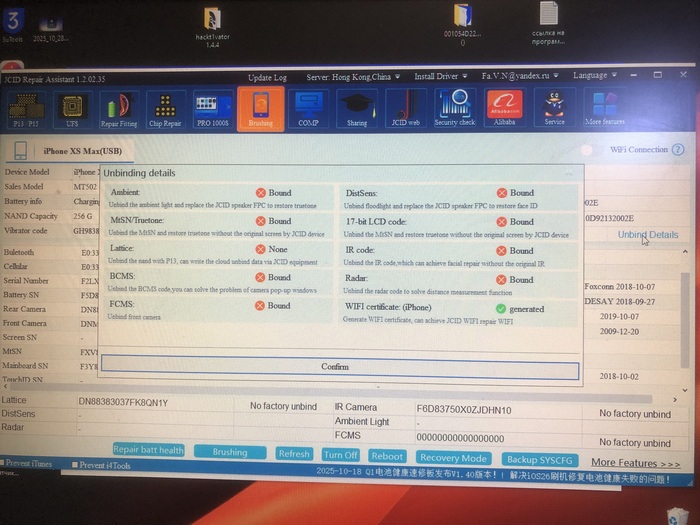

На вкладке мне показывают, какие компоненты отвязаны
На данный момент отвязан только WIFI (отвязал, когда менял NAND). Можно было в тот момент отвязать и датчики, но упустил их из виду. Так что буду отвязывать через прошивку. Нажимаю Brushing, ставлю галочку и жму Start

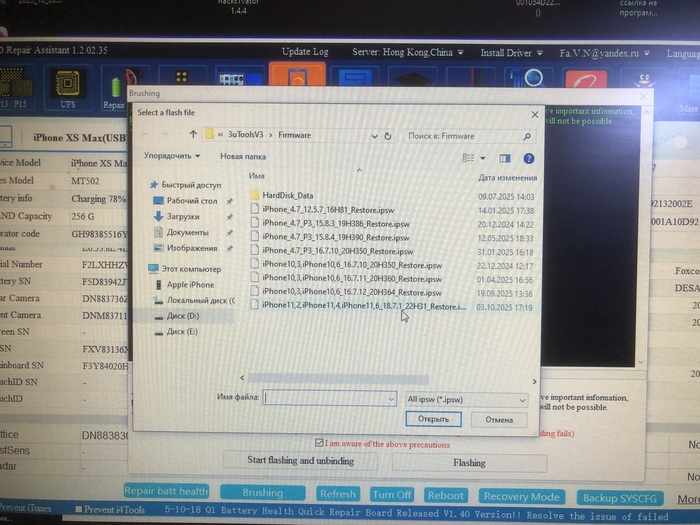

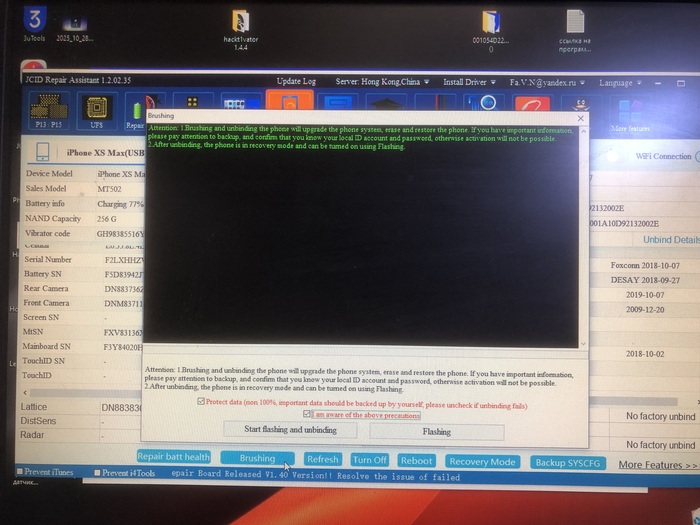

Нахожу заранее скачанную в 3uTools прошивку

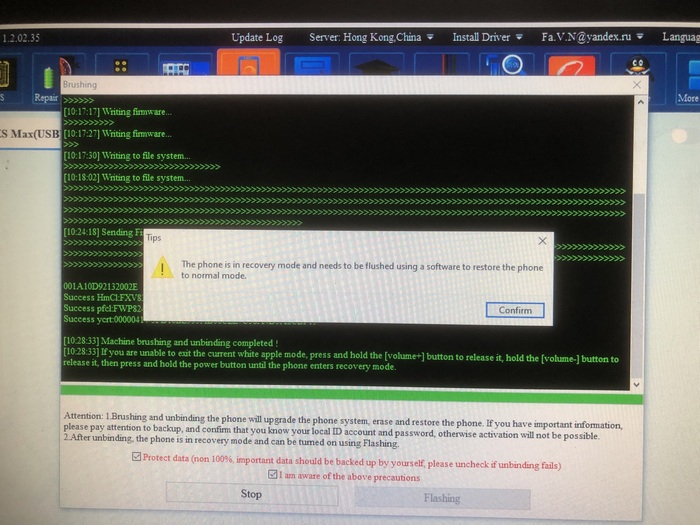

Жду окончания процесса
Айфон перезагрузится и упадёт в recovery, поэтому его нужно потом ещё раз прошить, но уже в 3uTools (ну или обновить его в iTunes). В этот раз шкала прогресса при перезагрузке айфона никак не доходила до конца. Переподключил акб, телефон определился в режиме recovery, затем я его прошил с сохранением данных. После смотрю в JCID Repair вкладку Unbind Details

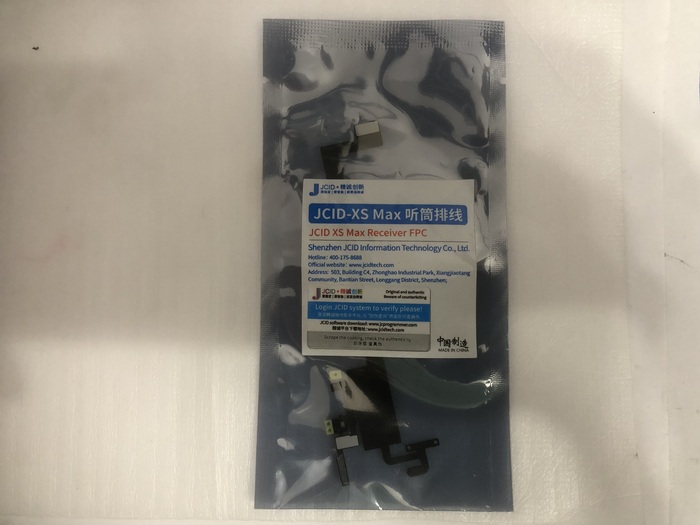

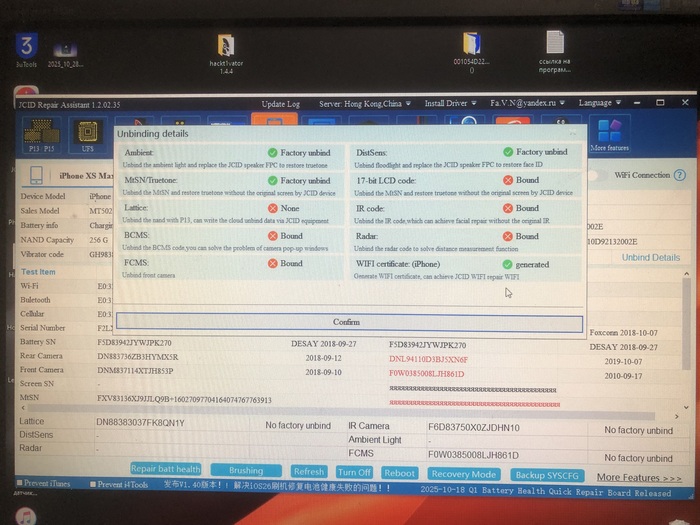

Вижу, что датчики отвязаны (да и фронтальная камера определилась). Далее беру ремонтный шлейф JCID XS Max Receiver FPC

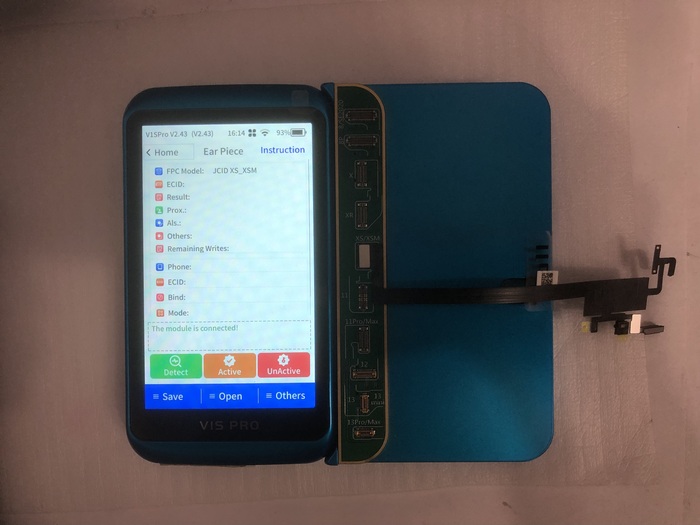

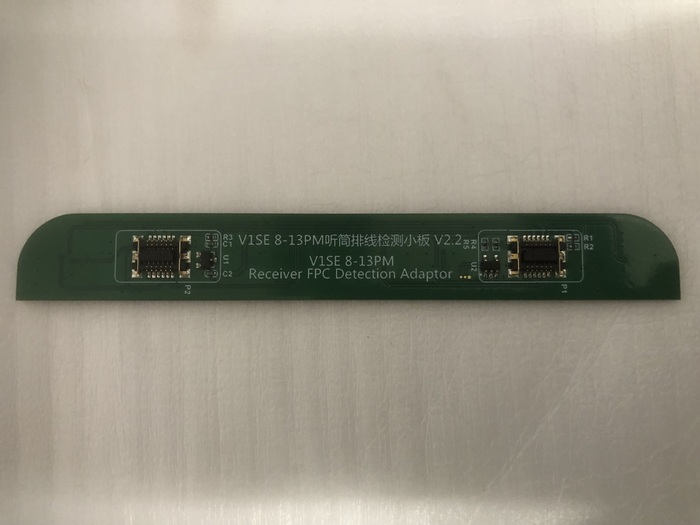

Подключаю его через колодку к программатору V1S PRO

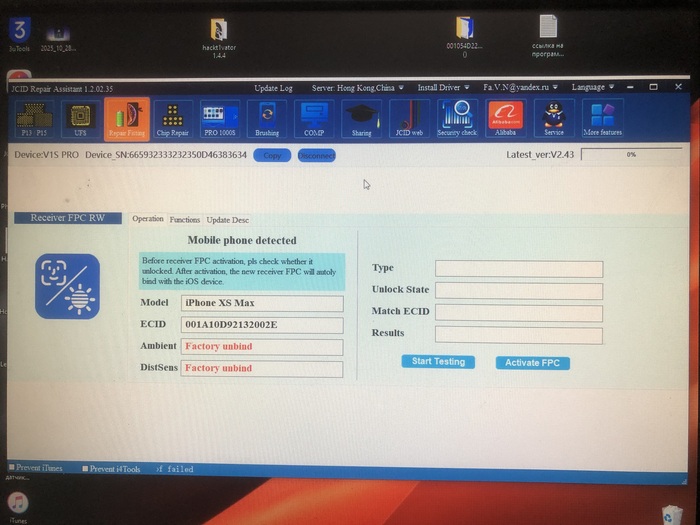

Далее есть два варианта записи в шлейф серийных номеров датчиков - непосредственно с программатора или через программу JCID Repair. Запишу через программу. Подключаю V1S PRO с колодкой и шлейфом к ПК (айфон остаётся подключенным к ПК через другой порт USB). В JCID Repair захожу на вкладку Repair Fitting, нажимаю Connect

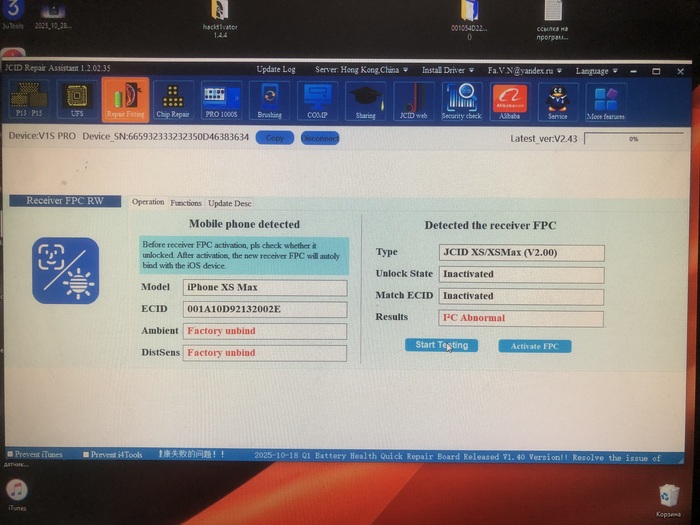

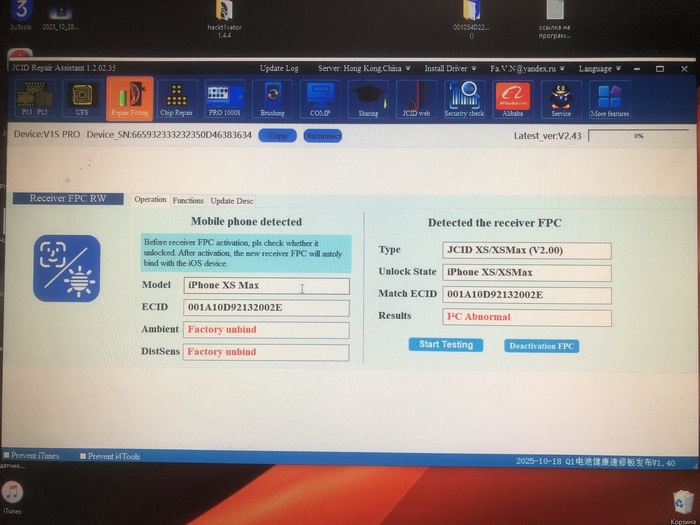

Затем нажимаю Start Testing
Потом Activate FPC

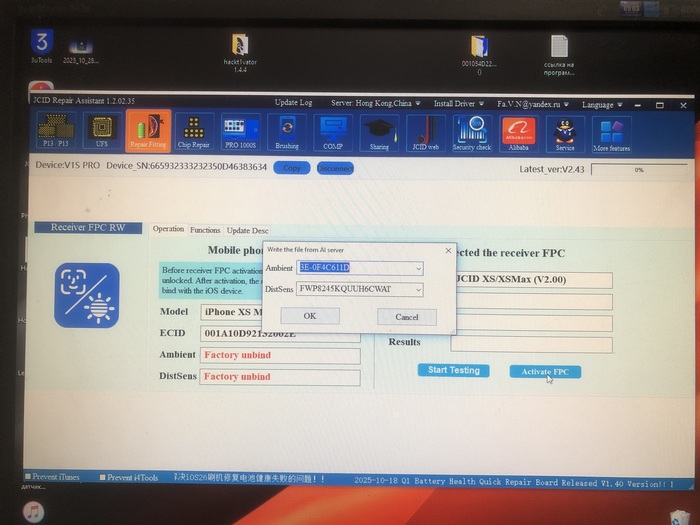

Выскочило окошко, в котором автоматически заполнились поля серийных номеров датчиков
В окошке нажимаю OK. Готово
На красную строку в Results внимания не обращаю, всё будет работать.

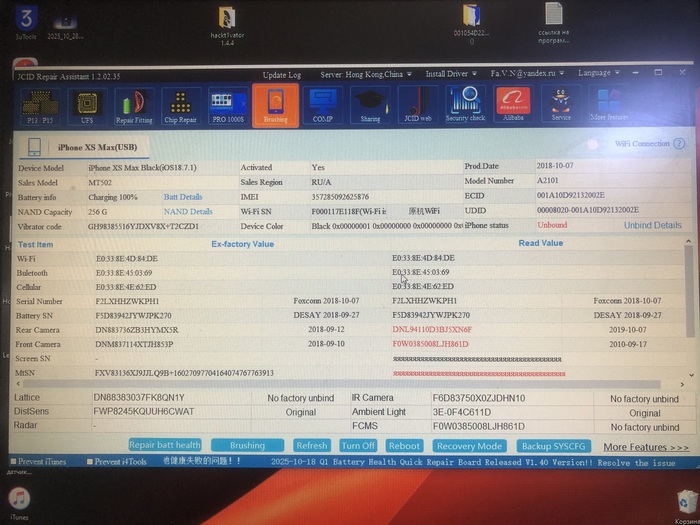

Подключаю шлейф на его место в айфоне, программа теперь пишет, что датчики приближения и освещения родные телефону

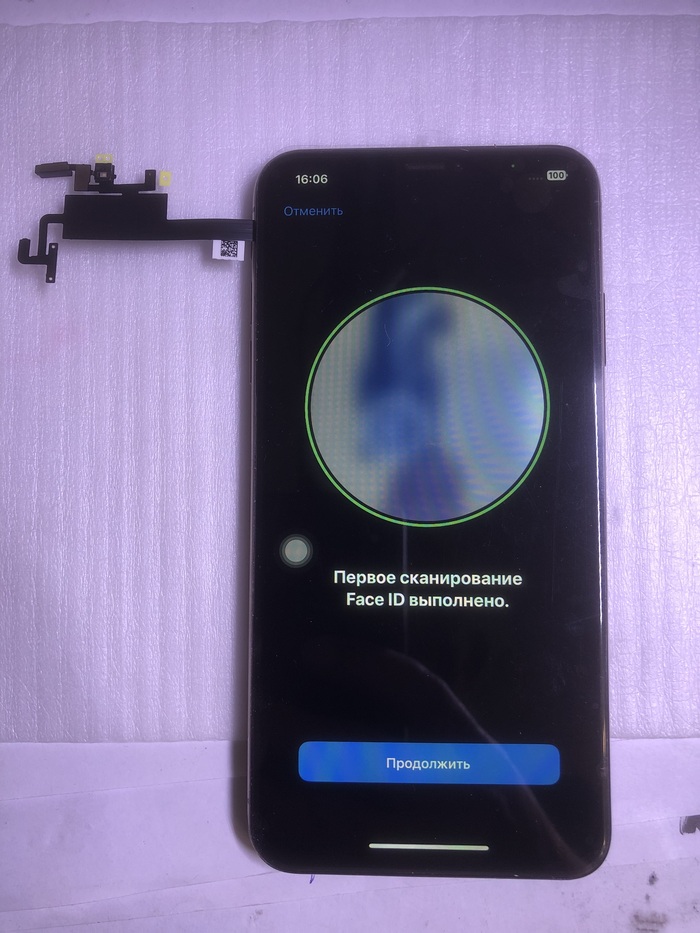

Проверяю функцию. При проверке действую аккуратно, чтобы не прикоснуться к дот-проектору, иначе он уйдёт в отключку и придётся тратиться ещё и на шлейф JCID Face ID
К нам на стол попал свежий Huawei MateBook D16 (2024). Симпатичный, мощный, алюминиевый — но с одной бедой: удар в крышку дисплея и матрица пошла классическими “полосами”. Выглядит эффектно, но работать невозможно. Что ж, приступаем к спасению.
Из истории клиента: ноутбук — ребёнка. Во время игры что-то пошло не так… В итоге — вмятина на корпусе. Жаль, что фото не передаёт масштаб произошедшего.
Разборка и диагностика
Первым делом — снимаем нижнюю крышку, отключаем шлейф аккумулятора и шлейф матрицы, чтобы работать безопасно, без риска короткого замыкания.
Откручиваем крепления и аккуратно отделяем матрицу от топкейса.
Рамка у этой модели держится на защёлках и двухстороннем скотче — чтобы снять её легче, нагреваем матрицу на нижнем подогреве.
Снимаем рамку.
Далее видим белый двухсторонний скотч — при помощи пинцета аккуратно вытягиваем его из корпуса.
Выравниваем корпус с помощью молотка и металлической пластины. Получилось ровно, хотя лёгкие следы от удара всё же остались.
Подкидываем новую матрицу для проверки — картинка идеальная, без битых пикселей и засветов. Отлично!
Наклеиваем новый двусторонний скотч на матрицу и рамку дисплея, центруем, аккуратно вклеиваем её в корпус и возвращаем рамку дисплея на место. Всё ровно, без люфтов и перекосов — как с завода.
Собираем ноутбук в обратной последовательности, подключаем аккумулятор, включаем — и любуемся чистой, яркой картинкой.
