Стол-верстак в мастерскую из фанеры и разного хлама

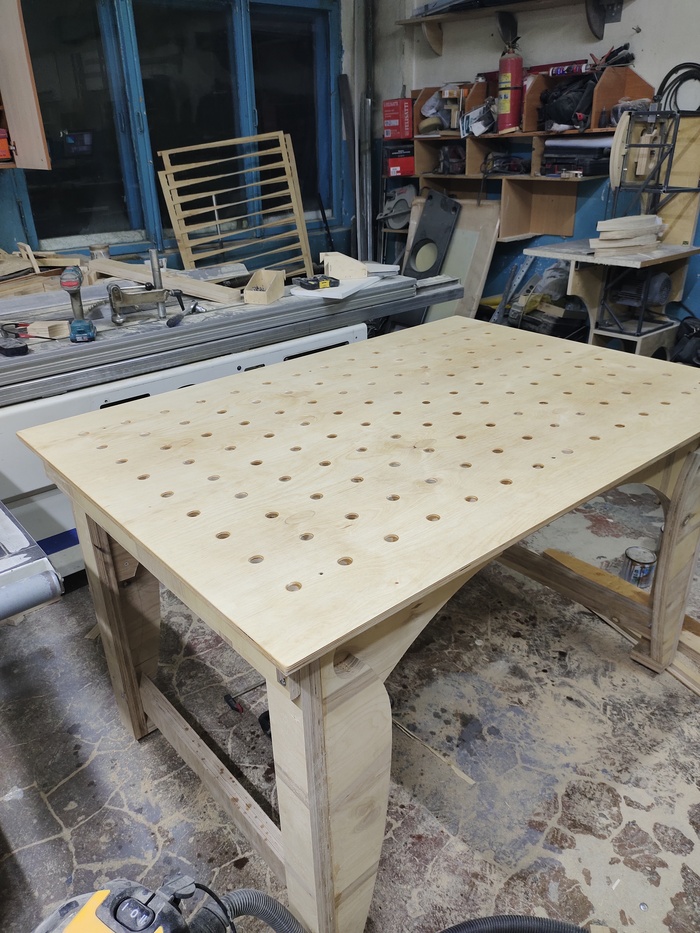

Фото в процессе.
Всем привет. Покажу и расскажу как делал себе стол в мастерскую из разных обрезков фанеры. Это не классический столярный верстак, скорее шлифовальный стол, он же сборочный. Больше всего необходима была именно плоскость для шифрования.
Заранее ничего не планировал, никаких расчетов, чертежей стола, 3D моделей и т.д. Изготовление приходило спонтанно в свободные минутки от основной работы, поэтому на какие то правильные правильности не претендую. На стол в общей сумме потратил мало времени, единственное перекрасить фанеру нужно было до того как встанет к стене...
Ножки собирал именно из обрезков, поэтому форма нестандартная. Столешница тоже остаток 15й фанеры. 1520 на примерно 1100.
Посетила идея сделать подобие сварочных столов с перфорацией под разные приспособы для фиксации деталей. Выбрал на чпу отверстия 20мм с шагом 100мм. Сделал из такой же фанеры уголки с повторяющимся диаметром и шагом между отверстиями. Нашёл пруток 20мм диаметром. Нарезал и вклеил в уголки кусочки прутка, получилось довольно надёжно и точно. Уголки ставятся легко и не люфтят. Из одного угла придумал внутренний прижим для 90 градусов, при переворачивании уголка в металлическом штыре на углу просверлил потай и если взять дополнительный круглый упорчик с вкрученным болтом то получается нехитрая приспособа.
Внутренний уголок так же может быть обычным и вставляться как наружный.

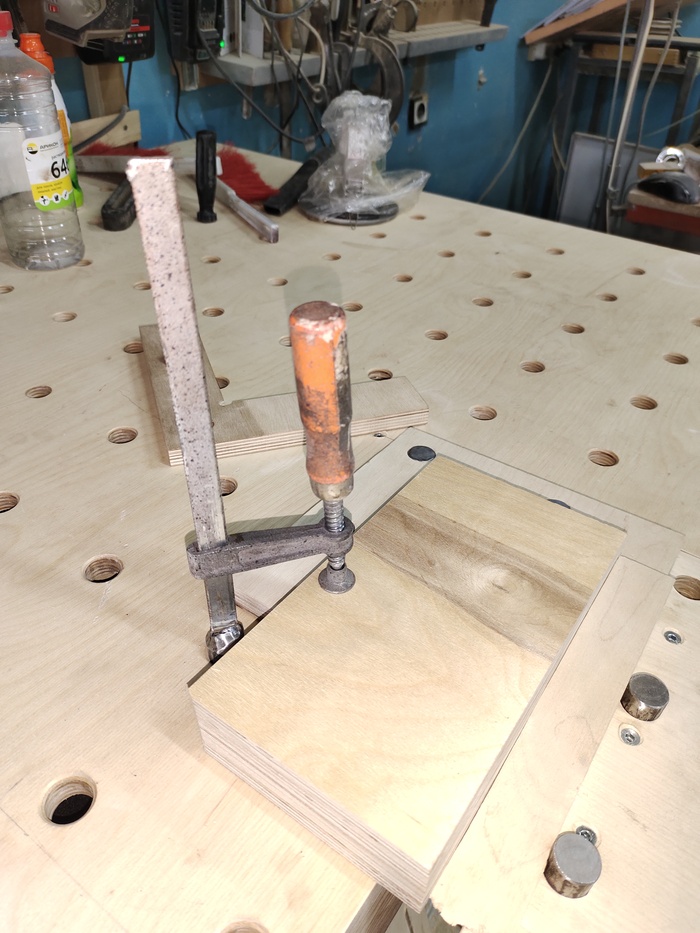

Ушм и сваркой сделана струбцина из старой F образной. Очень удобно быстро фиксировать. Сделаю ещё пару таких. Больше и не нужно.
Последним что на данный момент укомплектован стол это тиски.

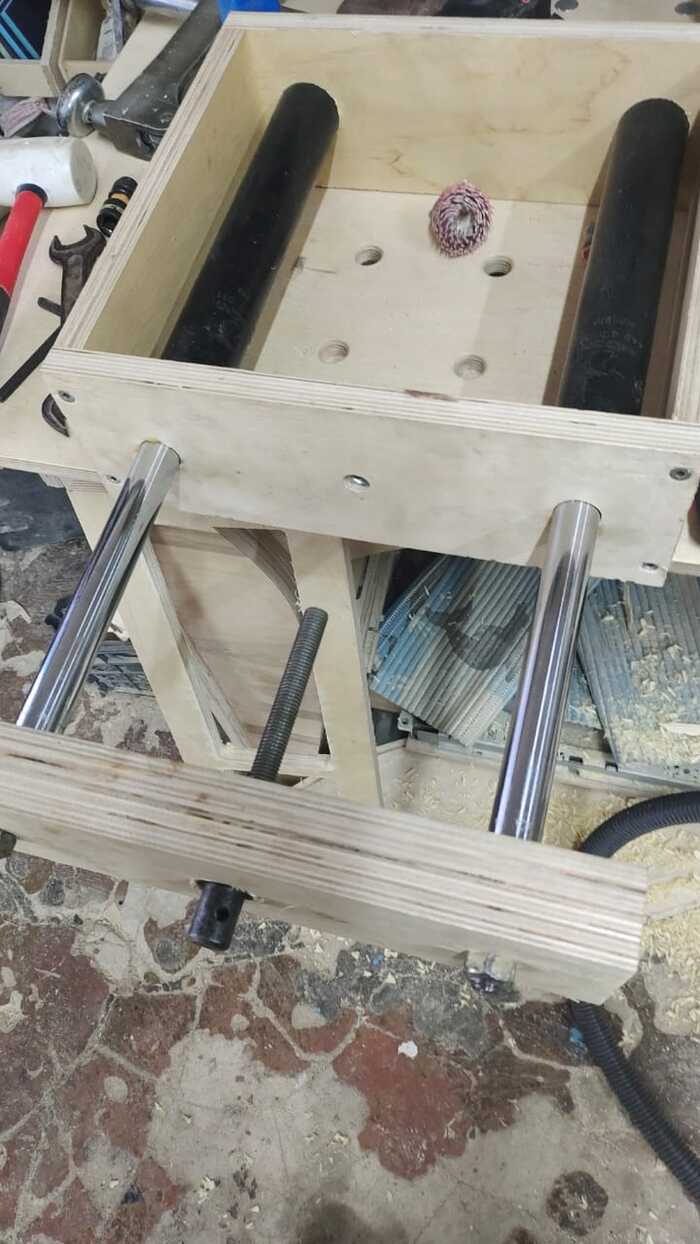

Имелось в наличии два старых амортизатора, без понятия от какого авто, да это и не важно главное бесплатно и без особых люфтов. Вырезал для этих импровизированных направляющих короб.
Винт прикинул что нашел, потом заменил. Перед и за ним врезал два подшипника.
Короб приделал под столешницу, от которой спереди был вырезан прямоугольник, и заменён на такой же толщины но с отверстиями аналогичного диаметра и расстоянием 100мм.
Тиски используются для фиксации по плоскости стола задний упор переставной либо уже готовые уголки, либо просто штыри металлические. Спереди в губки тисков так же можно вставлять любые приспособы.
общий вид стола забыл сделать.
Из дальнейших доработок. Планирую как то более рационально организовать место под столешницей. Может кто подаст идею. В идеале выдвижные ящики для каждого шлифовального инструмента с розеткой в каждом ящике что бы достал и сразу пользоваться. Ещё надо будет закрыть снизу монтажные отверстия листом фанеры когда будет обрезок подходящий. Понял что пропылесосить намного проще сверху чем потом снизу под ними.
Не могу решить как перекрасить фанеру. Не люблю цвет фанеры в мебели мастерской. Может тоже какие то есть необычные идеи я только за.
И заменить винт тисков на какой нибудь пневмо или гидроцилиндр, для удобства работы с партиями деталей.
Думал ещё сделать уголок вертикальный на 90 градусов. Для удобства склеивания стенок каких нибудь ящиков или засверливания под крепеж. Но пока нет свободного времени что нибудь придумать интересное.
Вроде все. Надеюсь будут комментарии как я все хреново сделал. Отвечу на каждый)))
