Кукла "Вуду" от электрика.
Оставались детали, смастерил из того, что было. На самом деле это брелок на ключи.
Показать полностью
2
Измерение контактного сопротивления разных способов соединения проводов, сравнение оригинального клеммника Wago и китайской копии
Недавно в комментариях я обещал запилить пост про контактное сопротивление оригинальных клеммников Wago, их китайских копий и прочих способов соединения проводов. Приветствую всех подписавшихся, измерения я провёл и делюсь результатом с вами.
Соединения я выбрал следующие: гильза ГМЛ, простая скрутка, пропаянная скрутка, оригинальный клеммник Wago 222-412, его китайская копия, латунная винтовая шинка из щита и винтовой полиэтиленовый клеммник.
Я использовал микроомметр Metrel MI 3242 и комплект испытательных проводов, измерение двунаправленное однократное по 4-х проводному методу Кельвина, ток 2А. Для опытов использовал десятисантиметровые куски проводов от гостовского кабеля 3х2,5, оставшиеся от недавнего монтажа.
Сначала я измерил сопротивление цельного куска провода длиной 20 см, на это значение можно будет ориентироваться при дальнейших измерениях.
Получилось 1,441 мОм.
Первое соединения - обычная скрутка.
Значение сопротивления составило - 1,715 мОм.
Теперь такая же скрутка, только пропаянная припоем ПОС-61.
По сравнению с обычной скруткой значение сопротивления упало, результат - 1,325 мОм.
Следующее соединение - гильза ГМЛ, обжим точкой с двух разных сторон.
Результат - 1,355 мОм.
Дальше проверяем клеммники, сначала полиэтиленовый винтовой.
Получилось 1,738 мОм.
Снова соединение с винтовым прижимом провода, на этот раз маленькая шинка из шнайдеровского щитка.
Сопротивление предсказуемо меньше, чем у предыдущего клеммника - 1,480 мОм.
Теперь проверим оригинальный клеммник Wago 222-412.
Сопротивление такого соединения - 1,632 мОм, неплохой результат.
Ну и последним измерим контактное сопротивление китайской копии ваговского клеммника 222 серии, этот клеммник я купил в маленьком магазинчике около дома.
Значение сопротивления - 20,71 мОм. Ого, сопротивление на порядок выше, чем у оригинального клеммника. Попробуем пошевелить клеммник, наверное он долго лежал в магазине и контакты внутри окислились. Меряем ещё раз.
8,912 мОм. Ну, уже лучше, но всё равно в разы выше сопротивления остальных соединений. Шевелим клеммник активнее, крутим его из стороны в сторону и вокруг своей оси.
5,836 мОм. Хм, похоже шевеление помогает, неистово вертим клеммник во все стороны.
2,839 мОм. Ну же, почти получилось. А что если снять его и снова надеть обратно?
31,58 мОм. Нет, похоже он всё-таки безнадёжен)
Вот сводная таблица значений сопротивления всех соединений
Попробуем разобрать оба клеммника и посмотрим, что там внутри. Слева китайский клеммник, справа орининальный Wago. Кстати, рычажки у оригинального поднимаются с большим усилием, пружина в нём более сильная.
Толщина контактной площадки одинаковая в обеих клеммах - 0,86 мм, но сами площадки отличаются. Слева китайская копия, справа оригинал.
У Wago площадка медная и покрыта довольно толстым слоем мягкого белого металла с матовой поверхностью, скорее всего это олово со свинцом. Китайская площадка сделана из какого-то твёрдого жёлтого сплава, похожего на латунь, покрытие твёрдое и блестящее, слой тонкий, но ножом соскребается с трудом, скорее всего это никель или что-то похожее.
Не факт, что все китайские копии ваговских клеммников плохие, но при покупке никогда не знаешь, что получишь в итоге. На мой взгляд, если пользоваться клеммниками такого типа, то лучше всё-таки брать оригинальные Wago и быть уверенным в качестве.
P.S. Контактное сопротивление это только один из параметров, при выборе способа соединения не нужно забывать про ток, на который рассчитан соединитель, механическую прочность, коррозионную стойкость, устойчивость к вибрации и температурным колебаниям, удобство и скорость монтажа и необходимость обслуживания.
Показать полностью
16
Китайские ваги-мутанты

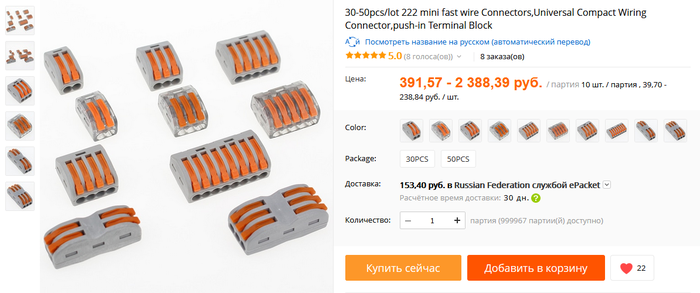

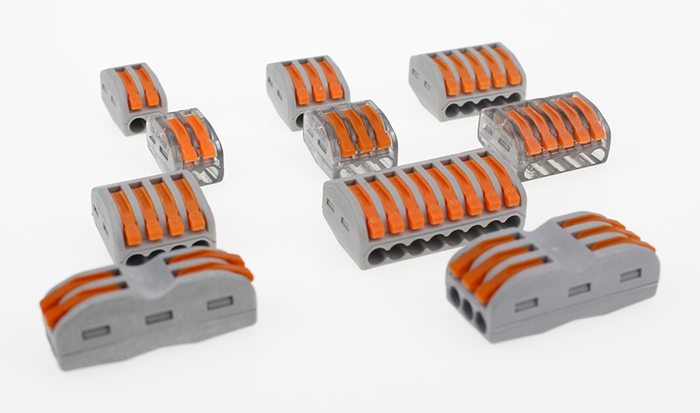

Случайно нашёл на али такие клеммы, может конечно все их уже видели, но я такие вижу впервые - 222 серия в прозрачных корпусах, на 4 контакта, на 8 контактов, проходные клеммы на 4 и 6 контактов (неизвестно как они внутри скоммутированы, попарно или все вместе, но судя по отсутствию разрыва между отверстиями в корпусе всё-таки попарно).

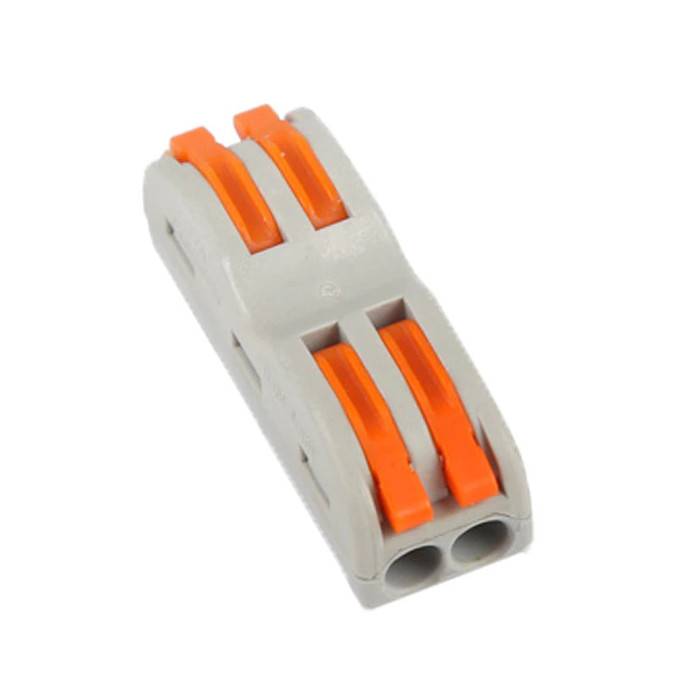

Наши друзья-китайцы не перестают удивлять своими техническими решениями. Хотя вообще проходные клеммы выглядят довольно удобно, даже жаль, что сами Wago такие не делают (есть конечно 828-334 , но это немного не то).
Показать полностью
1
Подделка клеммников Wago
Всем привет, по мотивам поста о клеммниках WAGO, решил написать о подделках на данную продукцию. Как раз под рукой оказались две разные коробки одного китайского производства
Внутри одной из коробок на 100 штук нас встречает изделие копипастеров
И один из видов поломок новых клеммниках при монтаже
Первопост. Прошу извинить.
Показать полностью
7
Что такое "ваги" и с чем их едят: о клеммах специально для Пикабу
Речь ниже пойдет о клеммах - кто не знает, это соединители для проводов, с помощью которых можно, например, подключить люстру или сделать разводку электрики.
Начнем с того, что "ваги" - это бренд, ставший именем нарицательным. Как ксерокс. На самом деле, есть такой немецкий бренд WAGO. В российском представительстве этой компании я работала маркетологом. Уже больше трех лет, как не работаю, так что пост ничего не рекламирует и не призывает покупать :) Пишу для тех, кто вроде где-то слышал, что стоит использовать клеммы WAGO, но не знает, какие выбрать. Чтобы не получилось "я засунул алюминиевый проводник в клемму для меди и все сгорело, ваши ваги фуфло!"
Адепты скрутки, синей изоленты, пайки, "орешков", "гильз" и прочего - давайте без споров в комментах. Никого не агитирую и не переубеждаю, пост пишу в качестве ликбеза :) И пусть каждый использует для соединения проводов то, что велит ему сердце, опыт и ПУЭ ;)
Осторожно: очень длиннопост!
Итак, поехали.
Как выбрать клемму WAGO под ваши задачи?
Задаем себе Вопрос №1: У меня только медные проводники или нужно соединить медь и алюминий?
Если только медь, переходим к вопросу №2.
Если медь + алюминий, то наш выбор - серия WAGO 2273 с контактной пастой.
Вот они:
Есть варианты на 2, 3, 4, 5 и 8 проводников.
Артикулы:
2273-242 - 2-проводная
2273-243 - 3-проводная
и так далее, по аналогии.
Можно соединять одножильные проводники сечением от 0,5 до 2,5 мм².
Контактная паста - это по сути абразивная крошка + технический вазелин. Первая снимает окисленный слой с алюминия, второй перекрывает доступ кислорода к проводнику и предотвращает дальнейшее окисление.
Все клеммы WAGO имеют в основе пружинный зажим. Пружина поджимает проводники к токоведущей стальной пластине. Это соединение очень прочное и его не нужно обслуживать (как в болтовых соединителях - подтягивать болты, например).
Клеммы серии 2273 - втычные. Проводник с усилием втыкается в клемму, пружина его зажимает и назад уже не отпустит. Теоретически можно покручивая вытянуть проводник, но с не гарантированным результатом. Таким образом, можно считать, это "одноразовые" клеммы. Если нужны "многоразовые" соединения, берите серию 221, о ней см.ниже (но она только для меди).
Поскольку клеммы втычные, в них можно использовать только одножильные проводники (или многожильные с наконечником).
Вопрос №2: Мне нужно соединить медные проводники только одножильные или и многожильные тоже?
Если только одножильные, то ваш выбор - все та же серия 2273, только без контактной пасты.
Есть варианты на 2, 3, 4, 5 и 8 проводников.
Выглядят они так же, только артикулы другие:
2273-202 - 2-проводная
2273-203 - 3-проводная
и так далее пр аналогии.
Все то же самое, что для 2273 с пастой - втычные клеммы, только одножильные проводники (медные) или многожильные с наконечником, "одноразовое" соединение.
Если нужно соединить одножильные и/или многожильные проводники, то ваш выбор - серия WAGO 221.
Их всего три варианта - на 2, 3 и 5 проводников.
221-412 - 2-проводная
221-413 - 3-проводная
221-415 - 5-проводная
С помощью серии 221 можно соединять МЕДНЫЕ одножильные и многожильные проводники сечением 0,2 до 4 мм².
Есть умельцы, которые отдельно докупают контактную пасту, заполняют ею эти клеммы и вставляют туда алюминий. Но на такую самодеятельность производитель не дает никаких гарантий.
Как вставлять проводник? Поднимаем оранжевые рычажки, вставляем зачищенный проводник, закрываем рычажки.
Серия 221 хороша тем, что проводники можно вставлять и вынимать обратно благодаря этим самым рычажкам.
Вот на картинке показан поднятый рычажок. Обратите внимание на стрелки и число 11 сбоку клеммы: так обозначается в миллиметрах необходимая длина зачистки изоляции (11 мм).
Так же она обозначена и в серии 2273 (те же самые 11 мм).
Рабочие токи:
Серия 2273: 24 А
Серия 221: 32 А
Я рекомендую использовать именно новое поколение клемм, 221 и 2273, а не предыдущие их версии 222 и 773. Во-первых, новые компактнее. Во-вторых, дешевле. В-третьих, их пока не подделывают (насколько мне известно). Потому что например со старой серией 222 - это просто беда! Их подделывают все кому не лень! Да и 773 тоже, хотя и меньше.
Именно с подделками чаще всего связаны обвинения типа "ваши ваги горят!"
За шесть лет работы в компании я это слышала очень много раз, особенно на выставках. Но оказывалось, что либо клеммы применялись неверно (рабочий ток не соответствует номинальному, вставляли алюминий в клемму для меди), либо была использована подделка.
На моей памяти за 6 лет работы был только один спорный случай, так там поднялся такой кипиш - отправляли клеммы на экспертизу в Германию, поднимали документы что это была за партия и т.д. Увы, не помню, чем закончилось, дело было около 10 лет назад, я тогда еще была ассистентом отдела продаж и не очень вникала в технические подробности.
Вот ссылка на официальное видео (на английском) о том, что происходит с оригинальными клеммами серии 222 при экстремальной нагрузке (спойлер: провода плавятся, клемма стоит). Это испытание я своими глазами видела в испытательном центре в Германии.
Вот новая серия 221 по сравнению со старой 222:
Как видите, 221 меньше и вообще как-то приятнее выглядит :) А еще они дешевле!
А еще я вам расскажу то, чего на картинке не разглядеть: рычажки у старой серии 222 просто КАПЕЦ как неприятно могут прищемить палец! Пока всем принцип действия на выставке покажешь, пальцы ох как страдали!
В новой серии 221 рычажки сделали с более мягким и плавным закрытием, а не "резко закрывается и щемит палец".
Повторюсь, серия 222 - рекордсмен по подделкам. Но если вы не боитесь за свои пальцы и/или противник инноваций и почему-то не хотите выбирать серию 221, то вот совет, как отличить оригинальные клеммы серии 222 от подделок.
У оригинальной клеммы на корпусе всегда будет напечатан зеленый логотип WAGO.
Если его нет, это - не бро! Работать такие будут, но тут уж никаких гарантий :) Материалы другие, конструкция прижимной пружины топорно скопирована (поэтому насколько прочно она держит проводники - одному святому Амперу известно).
И напоследок пару слов насчет "где купить". Конкретные места не назову, дабы не сочли рекламой, но в крупных строймаркетах и магазинах электрики видела.
Отмечу только, что оптом клеммы продаются коробками по 50 или 100 штук (в зависимости от артикула). Но если нужен десяток штук для домашних нужд, покупать коробку не обязательно - многие дистрибьютеры фасуют клеммы по 5-10 штук в маленькие пакетики. Их как раз можно увидеть в строймаркетах.
Спасибо всем, кто дочитал! Надеюсь, написала достаточно понятно и подробно.
Пост посвящаю памяти моего деда, который 50 лет проработал в 37 электросети г.Ломоносова - он бы наверняка порадовался, что теперь есть такие "ваги" :)
Всех причастных - с наступающим Днем энергетика! :)
Показать полностью
5
1

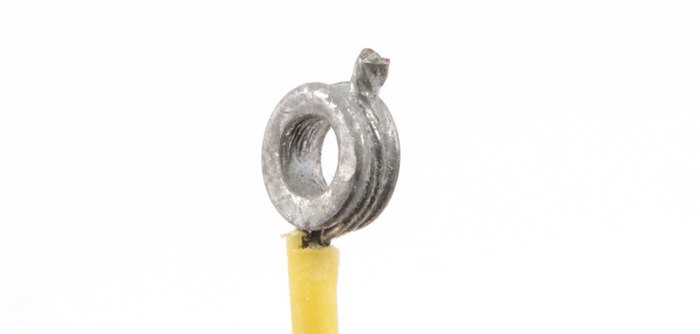

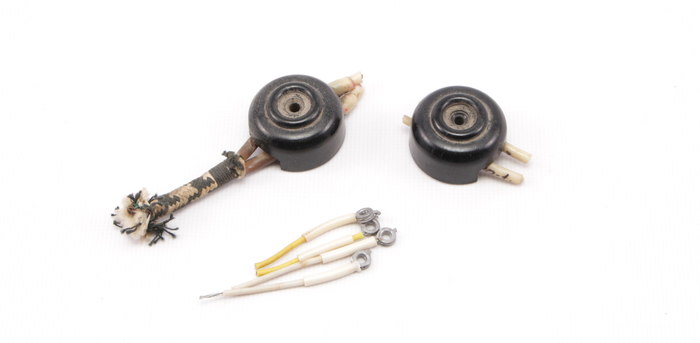

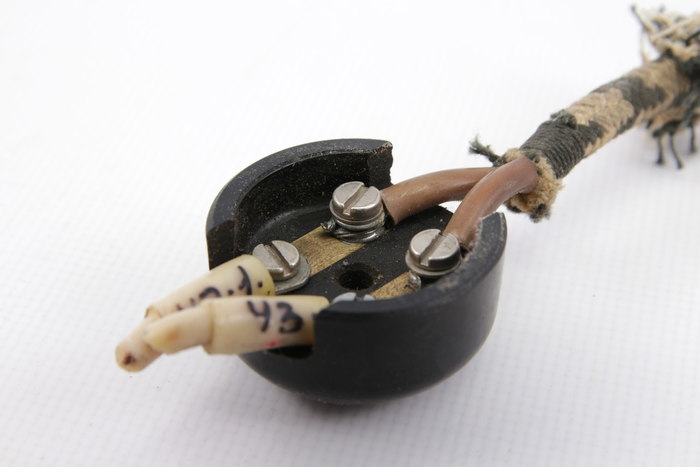

Странные клеммы...
Соединял провода и в вдруг показалось что.....
