"Зенит-КМ плюс" - последняя отечественная зеркальная фотокамера и ее внутреннее устройство
Очередным пополнением моей небольшой фотоколлекции стал абсолютно новенький "Зенит КМ плюс" 2004 года выпуска. В коробочке, в полном комплекте, никем не использованный.
Во всей "красе"
Не буду пересказывать всю историю, в сети достаточно исторических справок о нем. Скажу только то, что это последний "Зенит" в истории Красногорского механического завода". Выпускался "КМ плюс" с 2001 по 2005 гг., после чего КМЗ перешел на выпуск объективов, панорамных камер "Горизонт" и более нишевой продукции.

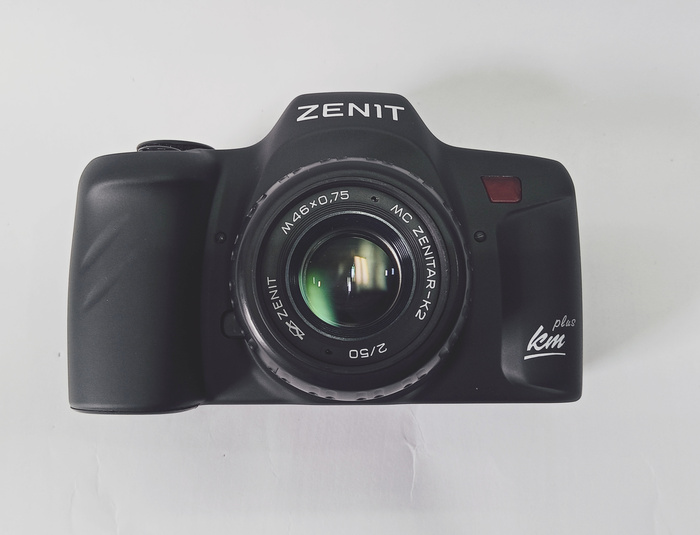

Наш герой поста
"КМ плюс" ("Коммерческая модель, модифицированная") был крайне неоднозначным продуктом. Из плюсов (кроме названия) были выдержки 1:1000 и 1:2000, чем не могли похвастаться прошлые модели линейки, моторный привод, электронный автоспуск с индикацией и хороший объектив "Зенитар К-2 2/50" с байонетом К. Установить "Гелиос" на байонете М42 не получится без переходника, а "Зенитар" можно было подружить с камерами "Pentax" и другими игроками более высокой лиги. Отзывы о камере были, в основном негативные. Пользователи жаловались на низкое качество сборки, ненадежную и нестабильную работу, высокий расход заряда батареек. Самое главное- "КМ плюс" отстал от рынка лет на 10. В начале XXI века цифровые камеры становились все более доступны, а "Зенит" проигрывал даже своим "пленочным" конкурентам.
Ничего лишнего

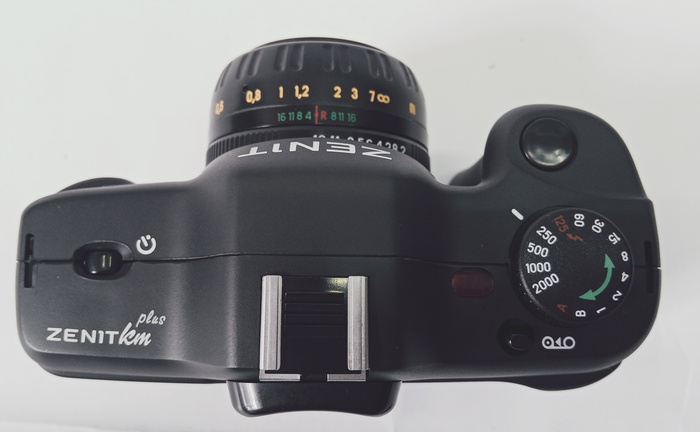

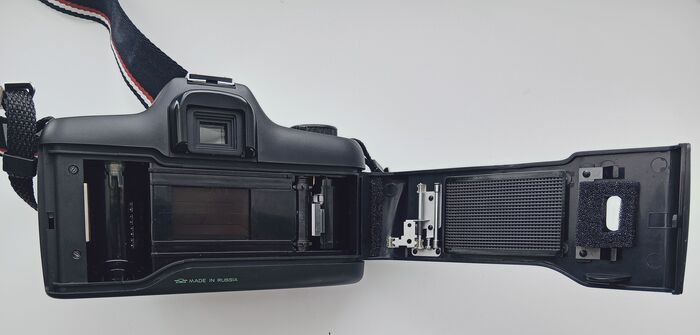

Аппарат очень простой, проще только "мыльницы", конкуренцию которым наша фотопромышленность проиграла в 90-е гг. Кнопка автоспуска, башмак для вспышки, индикатор-дисплей (как на технике 1980-х гг.!), кольцо выбора выдержек и кнопка обратной перемотки. На задней крышке красуется надпись "DX system"- это значит, что аппарат сам считывает код с кассеты и понимает какая у пленки длина и светочувствительность. Удобно? Наверно...Под крышкой видим ламельный затвор, возможно, отечественного производства.
Выглядит странно. Вроде китайская "мыльница", но нет...

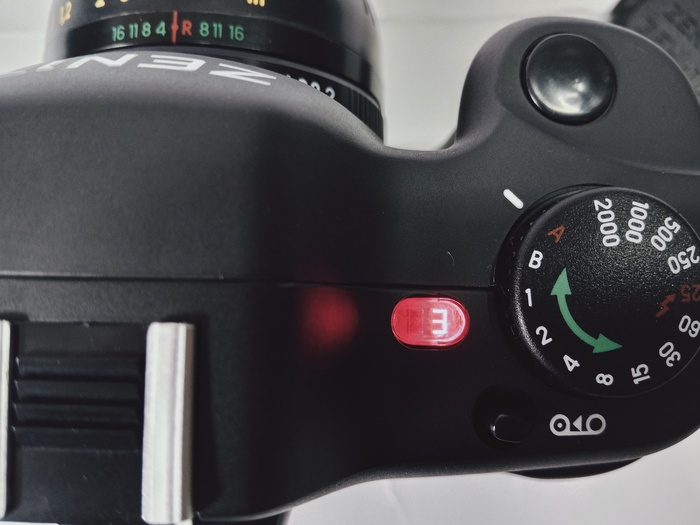

Дисплей-индикатор. Напоминает первые электронные наручные часы 70-х. А разрабатывался фотоаппарат в 1990-е гг.
Хватит банальностей, теперь уникальный контент- анатомирование "КМ плюс". Снимков внутренностей этой модели в сети почти нет. Я не нашел, по крайней мере. Теперь пусть будут. Итак, снимаем объектив, выкручиваем два винта спереди, два на штативной площадке внизу и поддеваем эту площадку не повредив корпус. Передняя панель свободна и кладется в сторону.

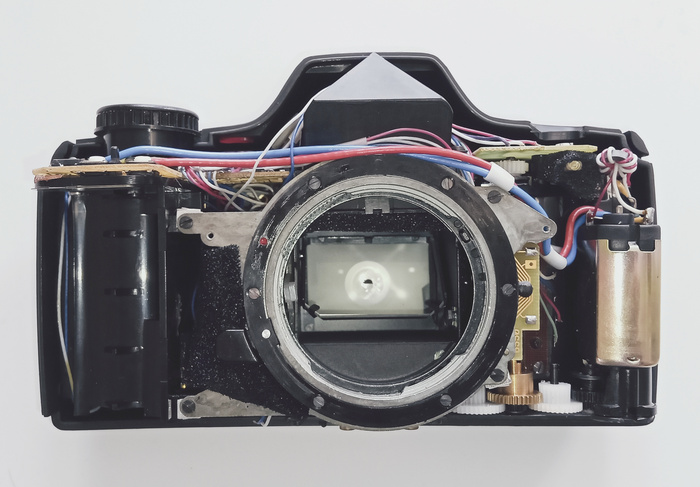

Бросается в глаза обилие поролона. Эта дрянь разложится лет через 20 и изгадит все. В лучшем случае снимки будут засвечены

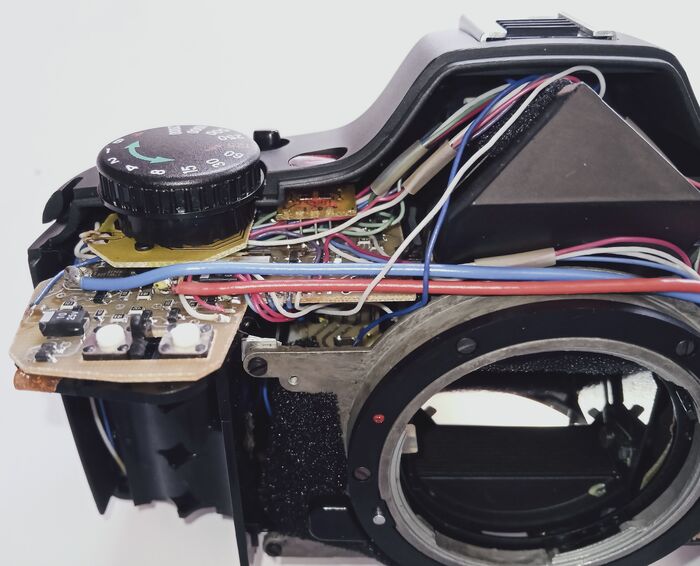

Текстолит плат отечественного производства По цвету определил ;)

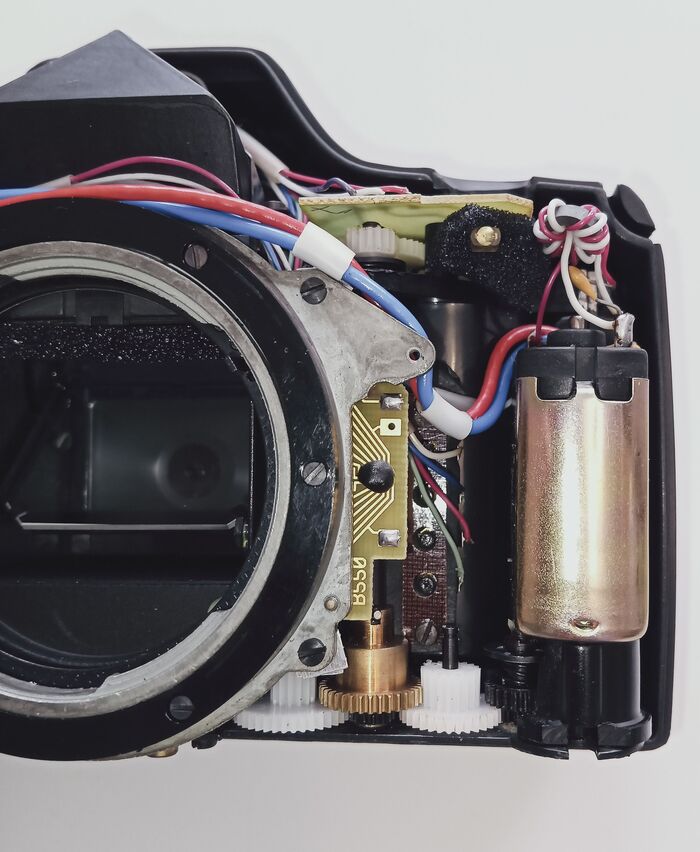

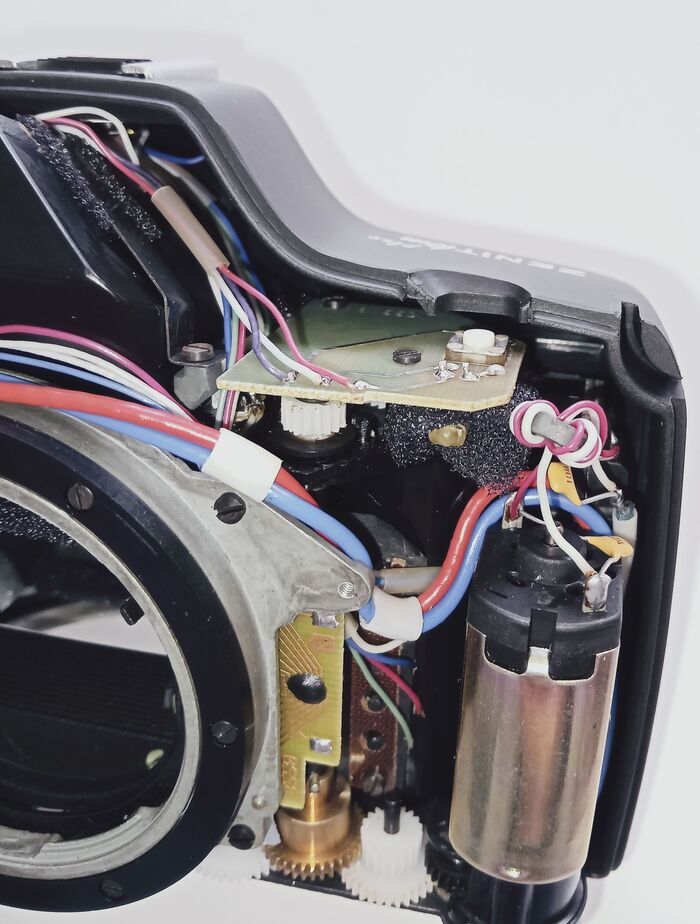

Справа виден моторчик. Ранее таких не видел, неужели он оригинальный?
Я, конечно, не эксперт, но качество пайки проводов вызывает тревогу

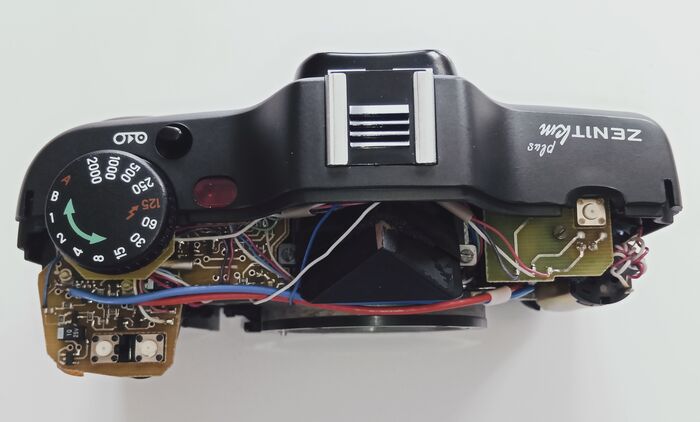

Много, много проводов

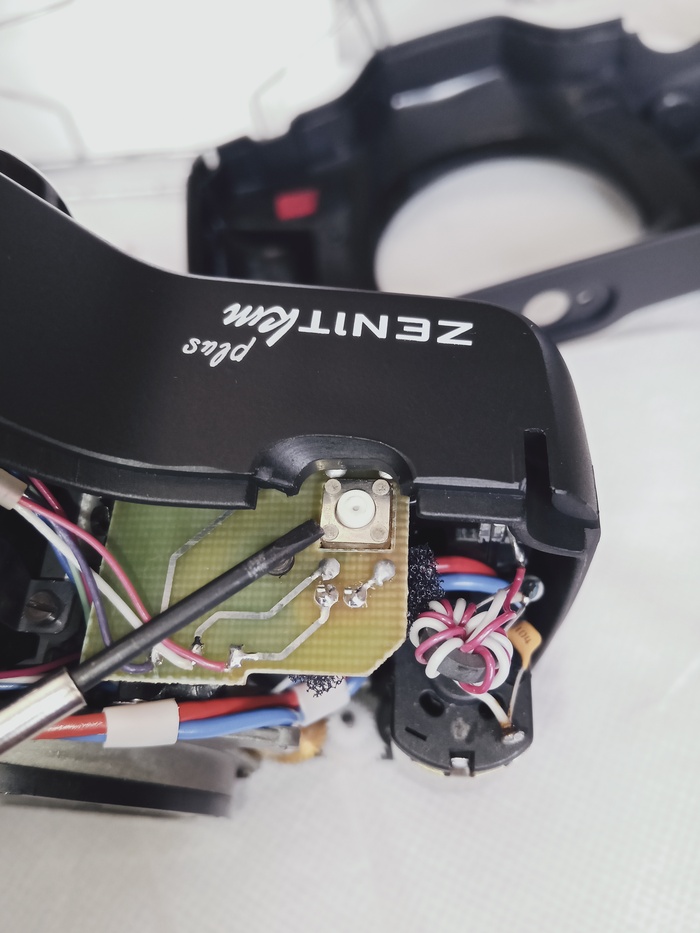

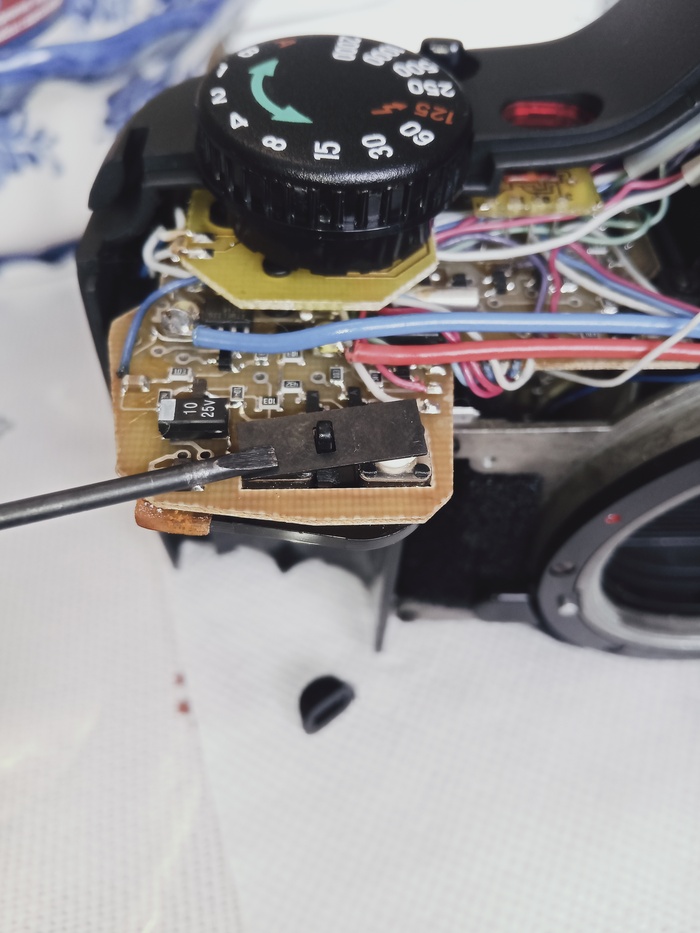

При разборке вывалилась пластинка с прямоугольным отверстием. Это буквально "костыль", который давит на две тактовые кнопки при нажатии кнопки спуска. Внизу лежит кнопочка автоспуска.
Автоспуск не нажимается полноценно, хотя на давление реагирует. Почти псевдосенсор!. Выяснил, что тактовая кнопка бракована и ее нужно менять, выпаивая из платы. Делать я этого, конечно же, не буду.
Говоря о качестве сборки вспоминаются абсолютно все шутки про говно и наш автопром. Щель между половинами корпуса огромна, ее можно только заклеить или запенить. Затягивание винтов результата не даст. Через открытую заднюю крышку виден поролон и шестеренки и сама крышка неплотно прилегает. Чехол неэргономичный, но по размерам к камере подходит. Комплектный ремешок с большим трудом удалось прицепить, хотя что тут может быть сложного? Тем не менее фотоаппарат нужен для снимков, на полочке еще успеет полежать.
Ну не ставить же сразу Kodak или Ilford ?

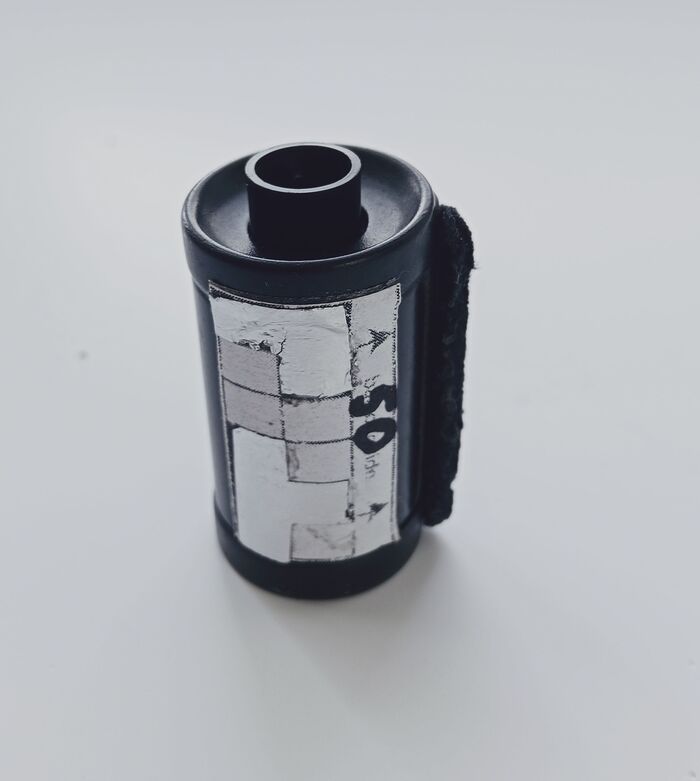

Не стал рисковать дорогой пленкой. Собрал советскую кассету, прилепил самопальный DX код из шаблона и фольги на 50 ISO (если ничего не перепутал) и намотал внутрь Свему-250, просроченную с ноября 1990 г. Для первой проверки сойдет. Перед заправкой проверил работу камеры. Звук мотора шокирует. Будто внутри шредер для пластиковых карт! Вибраций при работе нет, в руке камера лежит неплохо. Эргономика хороша. С обратной перемоткой сильно прокололся - кнопку нужно было держать непрерывно, а не один раз жмякнуть. Камера инфернально прожужжала и...почти вся пленка осталась на месте. Сделал все по инструкции и пленка перемоталась как надо. К сожалению, снимки не удались. Пересвет, недосвет, вообще засвет последних тестовых кадров. Но это не вина камеры- сам просчитался. Судя по тому, что было проявлено на пленке- аппарат рабочий и ему можно будет доверить свеженькую "Тасму", китайсую "Lucky" и катушечку залежавшегося "Кодака". Может, в следующих постах выложу результаты. Спасибо за внимание!

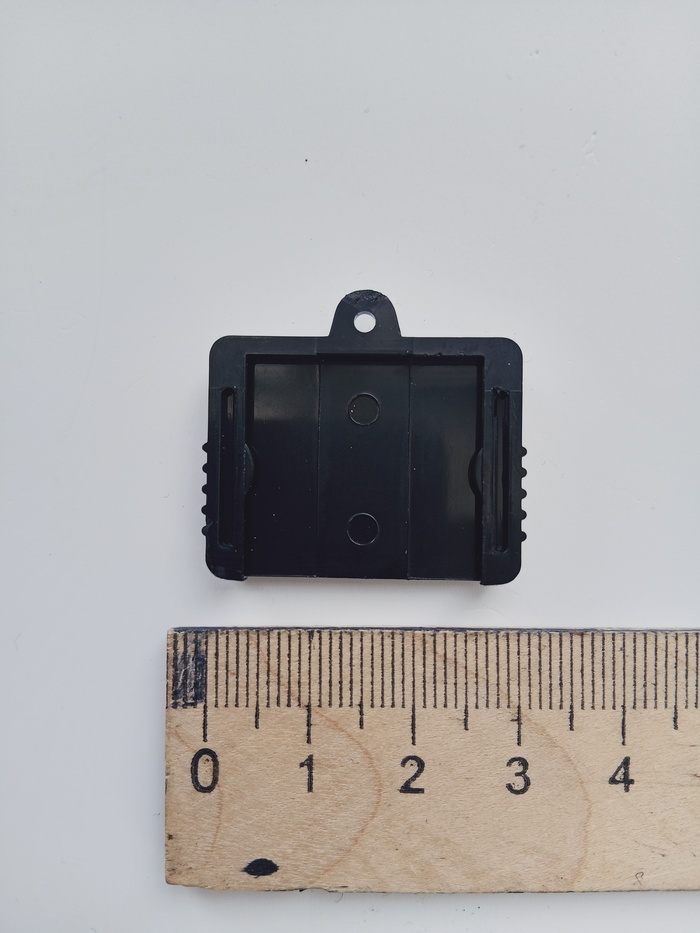

UPD: в комплекте есть эта деталь. Ни к чему не подходит, в инструкции о ней не говорится. Ошибкой быть не может, так как в другой коробке была та же самая штука. Что это может быть?
