В прошлых постах мы договорились строить термоядерный реактор (см. здесь). Штука получилась довольно мощная, от сотни мегаватт и выше. Как выглядят самые продвинутые на сегодня термоядерные бублики ловушки, показано в посте про токамаки (тут). Общий их смысл в том, что полностью ионизированная плазма удерживается в магнитном поле, свёрнутом в тор. Концов у тора нет, поэтому сквозь них не улетает ни вещество, ни энергия.
Если так, куда могут деться те самые сотни мегаватт?
Краткий ответ: они создают проблемы.
На рис. 1 показан схематичный токамак. Силовые линии, что начинаются внутри красной области («Core plasma»), возвращаются в неё же. Частицы на этих линиях живут долго, сталкиваются между собой, производят энергию: в общем, делают всё то, что мы хотим.
Силовые линии, идущие в жёлтой области СОЛа («SOL», scrape-off layer), через несколько оборотов утыкаются в покрашенные голубым цветом кирпичи. Всё, что здесь оказывается, быстро улетает вдоль силовых линий и поглощается стенкой [1].
Представьте себе леммингов, танцующих на вершине небоскрёба. Те, что в середине, дрейфуют от лемминга к леммингу, находят себе друзей и подруг-леммингов, выделяют тепло — и, по своим меркам, живут долго.
Стоит леммингу добраться до самого края — и он почти мгновенно, не сказав «ПИ» ни одной живой душе, уходит из системы и уносит всю энергию с собой (рис. 2, [2]).

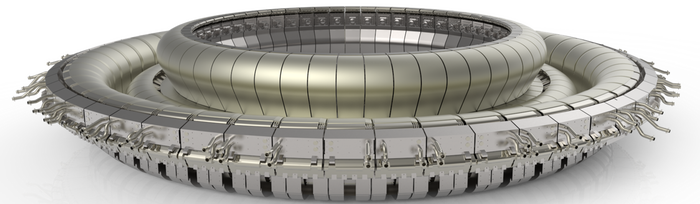

В строящемся (самом большом) токамаке ИТЭР сборка дивертора, принимающего на себя весь поток леммингов мощности, выглядит так [3]:
И составлена из кассет. Десятитонных, больше человеческого роста.
Проблемы начинаются из-за того, что полоска леммингов у основания небоскрёба оказывается очень узкой. Частицы, покинувшие область удержания, уносятся на стенку слишком быстро и не успевают растечься слишком далеко от границы СОЛа. Для масштабов ИТЭРа сто мегаватт непрерывно вылетают в две кольцевые полоски шириной чуть больше миллиметра и длиной по сорок метров. Перемножив эти числа, можно получить плотность мощности около гигаватта на квадратный метр.
Это примерно 10000 станков для лазерной резки, нацеленных в одну точку. Материала, который бы выстоял под такой нагрузкой, не существует.
Чтобы дать стенке какой-то шанс, её наклоняют под острым углом к набегающему потоку. Это позволяет подставить под падающих леммингов в тридцать раз бо́льшую площадь, и настолько же снизить удельную нагрузку (на рисунке: пункты 3 и 7, встречающие красный поток [4]):
Чтобы как-то размыть узкую полоску леммингов, перед стенкой можно создать завесу из газа. Плазма, сталкиваясь с газом, излучит часть энергии в свете, который будет прогревать камеру более-менее равномерно. И — что полезно — поток плазмы сдует газ обратно к стенке, не дав ему добраться до центральной области удержания. Лемминги на вершине небоскрёба не пострадают. На фотографии углерод высвечивает энергию перед стенкой токамака TCV [5]:
Прочие геометрические ухищрения и частично обоснованные надежды позволяют говорить о потоке мощности в духе 10 МВт/м². Это сто лазерных резаков в каждой точке, но с этим уже можно как-то пытаться жить.
Материалов, достаточно тугоплавких для приёма такой мощности, мало. Тугоплавких материалов, мало-мальски пристойно ведущих себя в интенсивном нейтронном излучении и при наличии радиоактивного трития, ещё меньше. По большому счёту, список сужается до одного вольфрама (про него подробно рассказал многоуважаемый @Mircenall).
Вольфрам, волчара, мог бы вынести такие нагрузки, если бы ими всё ограничивалось. Но токамаки с транспортными барьерами (см. подпорные стенки в четвёртом посте) любят за миллисекунду выполнять секундную норму поставки энергии в дивертор. Такие события называются ЭЛМами (ELM, edge-localized mode). Если на пальцах — подпорная стенка ненадолго проседает, и всё, что было над ней насыпано, вылетает наружу. Во всё те же два тонких колечка.

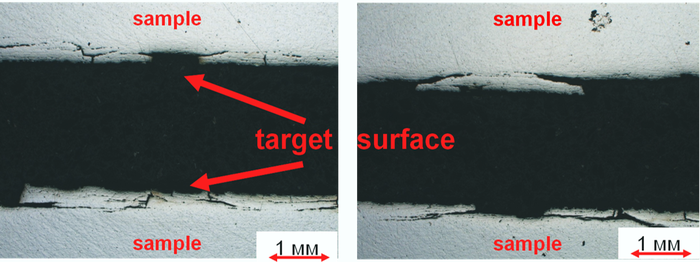

Борьба с ЭЛМами — одна из наиболее активно решаемых сейчас задач. Потому что нагрузка, эквивалентная ЭЛМу, делает с чертовски тугоплавким и чертовски высококипящим вольфрамом вот такое [6]:
Да, это разлетаются капли закипевшего вольфрама. Вот ещё:

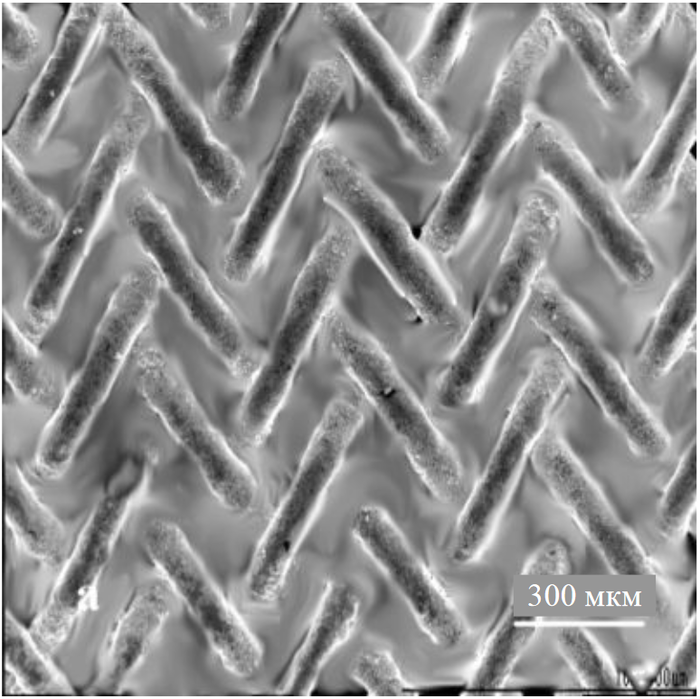

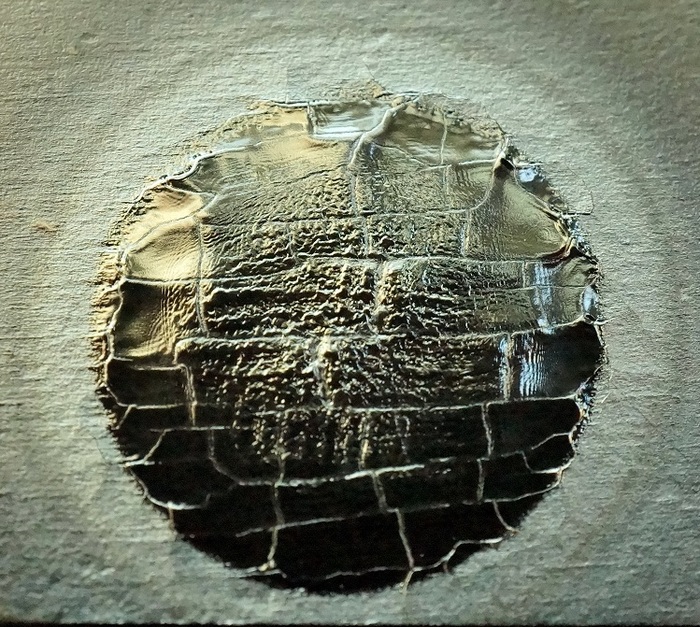

Даже если тепловая нагрузка будет не настолько высокой, и поверхность вольфрама не расплавится, тепловой удар с быстрым нагревом и охлаждением приводит к трещинам на поверхности [7]:
А уже края трещин, оторванные от металла, перегреваются и плавятся.
Ситуация выходит довольно напряжённой. Чтобы вольфрамовые плазмоприёмные пластины ИТЭРа работали без разрушений, за ближайшие 10 лет нужно научить токамак не плеваться энергией и выдавать спокойный широкий поток плазмы. Использовать получится только те режимы, где крупных ЭЛМов действительно не будет. Другими словами,
Есть другой выход.

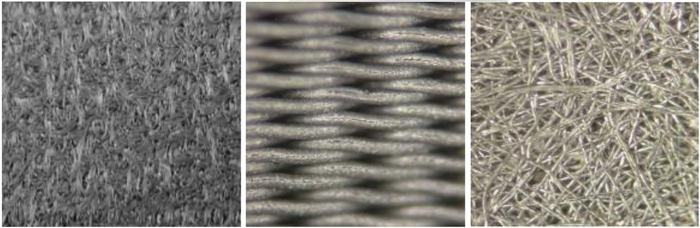

Ваша стенка не расплавится, если она уже расплавлена. Поверхность можно покрыть легкоплавким, но тяжелоиспаряемым металлом. Например, литием (привет токамаку Т-11М). В повреждённые импульсной нагрузкой места литий затечёт сам. Можно лить по твёрдой стенке тонкую плёнку, можно пропитывать литием вольфрамовую вату [8]:
Литий создаёт свои проблемы, от него сложно избавиться, если он попал в плазму...
Но, как минимум, такое решение изящно.
