Автоматические выключатели (АВ) — это устройства, которые защищают электрическую сеть от перегрузок и коротких замыканий. Они автоматически отключают питание, если ток в цепи превышает допустимые значения. Давайте разберёмся, как они устроены и как работают.

---

Основные компоненты автоматического выключателя:

1. Тепловой расцепитель.
Состоит из биметаллической пластины, которая изгибается при нагреве. Когда ток превышает номинальное значение, пластина нагревается, изгибается и размыкает контакты. Это защищает проводку от перегрева и возможного возгорания.

2. Электромагнитный расцепитель.
Это катушка с подвижным сердечником. При коротком замыкании ток резко возрастает, создавая сильное магнитное поле, которое перемещает сердечник и размыкает контакты. Это происходит за доли секунды.

3. Механизм управления.
Рычажок, который позволяет вручную включать и выключать автомат, а также сбрасывать его после срабатывания.

4. Дугогасительная камера.
При размыкании контактов возникает электрическая дуга. Камера гасит её, чтобы предотвратить повреждение контактов и возгорание.

---

Номинальный ток (In).
Это максимальный ток, который автомат может пропускать длительное время без отключения. Например, автомат на 16 А выдерживает ток до 16 ампер. Если ток превышает это значение, срабатывает тепловой расцепитель. Номинальный ток выбирается в зависимости от нагрузки и сечения проводов. Например:
- Для освещения обычно ставят автоматы на 10 А.
- Для розеток — на 16 А.
- Для мощных приборов (плита, бойлер) — на 25 А или больше.

---

Время-токовая характеристика .
Время-токовая характеристика— это зависимость времени срабатывания автомата от силы тока. Она обозначается буквами B, C, D и определяет, при каком превышении тока автомат сработает:
- Тип B (3–5 In): Срабатывает при токе, в 3–5 раз превышающем номинальный. Подходит для защиты бытовых устройств с низкими пусковыми токами (освещение, розетки).
- Тип C (5–10 In): Срабатывает при токе, в 5–10 раз превышающем номинальный. Используется для защиты приборов с умеренными пусковыми токами (холодильники, кондиционеры).
- Тип D (10–20 In): Срабатывает при токе, в 10–20 раз превышающем номинальный. Применяется для защиты устройств с высокими пусковыми токами (двигатели, насосы).

---

Как выбрать автомат?
1. По номинальному току.
Номинальный ток автомата должен быть меньше или равен допустимому току для провода. Например, для медного кабеля сечением 2,5 мм² допустимый ток — 25 А. Значит, автомат должен быть на 16 А или 20 А.

2. По типу время токовой характертстики.
Для дома обычно используют автоматы типа B или C. Тип D применяется реже, только для специфических нагрузок.

3. По количеству полюсов.
- Однополюсные (1P) — для однофазных сетей (освещение, розетки).
- Двухполюсные (2P) — для вводных автоматов в однофазных сетях.
- Трёхполюсные (3P) — для трёхфазных сетей.

---

Почему важно правильно выбирать автомат?
- Слишком слабый автомат будет срабатывать без причины.
- Слишком мощный автомат не защитит проводку от перегрева.
- Неправильный тип ВАХ может привести к ложным срабатываниям или, наоборот, к отсутствию защиты.

---

Автоматические выключатели — это не просто «коробочки в щитке». Это сложные устройства, которые защищают ваш дом от пожаров и поломок. Правильный выбор и установка автоматов — залог безопасности и надёжности вашей электрической сети. Если сомневаетесь, лучше обратитесь к профессионалу.

Краткое содержание предыдущих серий:

• - Первая часть (разрабатываем план)

• - Вторая часть (обсуждаем устройства Реле напряжения)

• - Третья часть (как это выглядит)

• - Четвертая часть (расшифровка содержимого вводного щитка) - сейчас вы читаете тут

По-по-рядная расшифровка содержимого моего вводного щитка мечты для дачи.

1 ряд:

• - 1. Реверсивный рубильник TOMZN TO419G 4P 63A трехпозиционный

• - 2. Реле контроля напряжения трехфазное TOMZN TOVPD3-63VA 4P

• - 3. Автоматический выключатель С16 (станок)

2 ряд (неотключаемая группа):

• - А. Байпас. Автоматический выключатель

• - В. ДИФ-автомат на неотключаемую группу

• - С. Реле для Контакторов фаз

• - С1. Резервный автомат для выключения фаз

• - D. Выключатели 3 шт. не отключаемого питания (модем+камеры и т.д.)

• + позиция Н в 3-я ряда

3 ряд (отключаемые через реле фазы и холодильник)

• - F1. Фаза 1. УЗО и Контактор (отключаема через реле С, ряд 2)

• - F2. Фаза 2. УЗО и Контактор (отключаема через реле С, ряд 2)

• - F3. Фаза 3. УЗО и Контактор (отключаема через реле С, ряд 2)

• - Н. Холодильник. Выключатель + Реле, неотключаемая позиция, питается 2 ряд

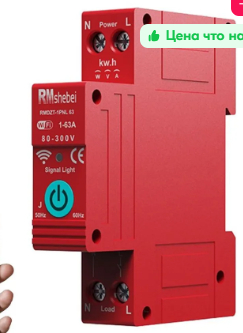

Реле С управляется, как через Wi-Fi, так и по радио-каналу 433 МГц.

Как считают достопочтимые Доны, в каком месте ошибка?

Дело в том, что я её (ошибку) не вижу - но она-то есть

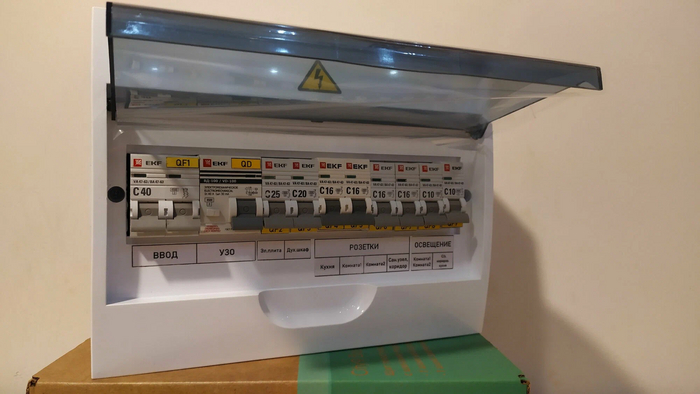

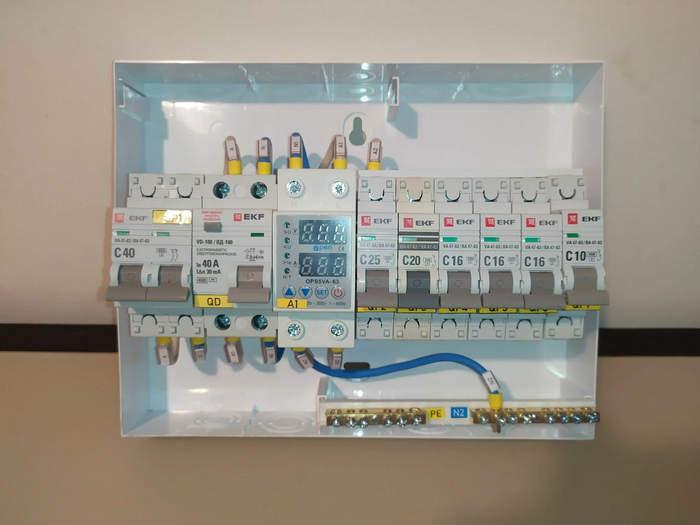

Готовый к установке электрощит на 12 модулей, 220В 2П 40А.
Предназначен для квартиры или дачи. Установка на стену или в подготовленную нишу. Полностью подготовлен для подключения потребителей.
На вводе имеется УЗО для контроля и отключения при утечке на землю.
Стандартные параметры реле предустановлены. Ссылка на щиток

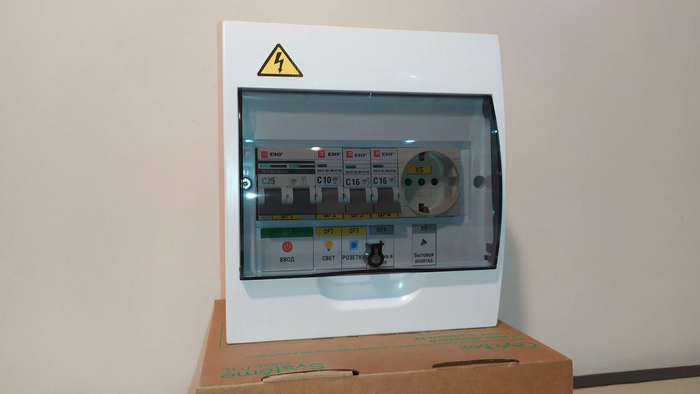

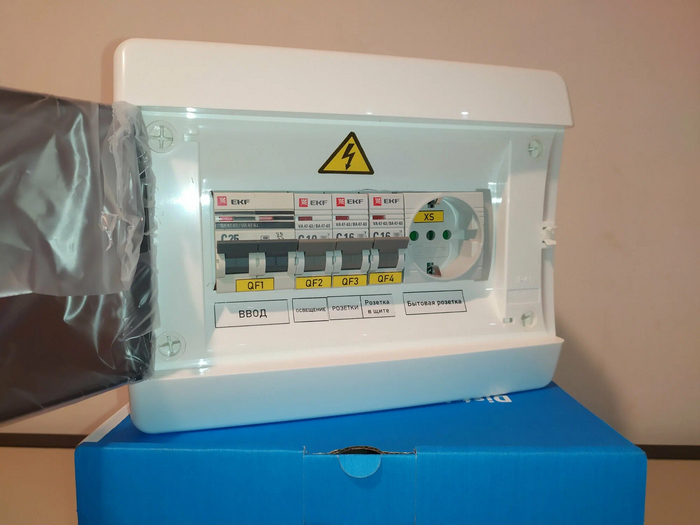

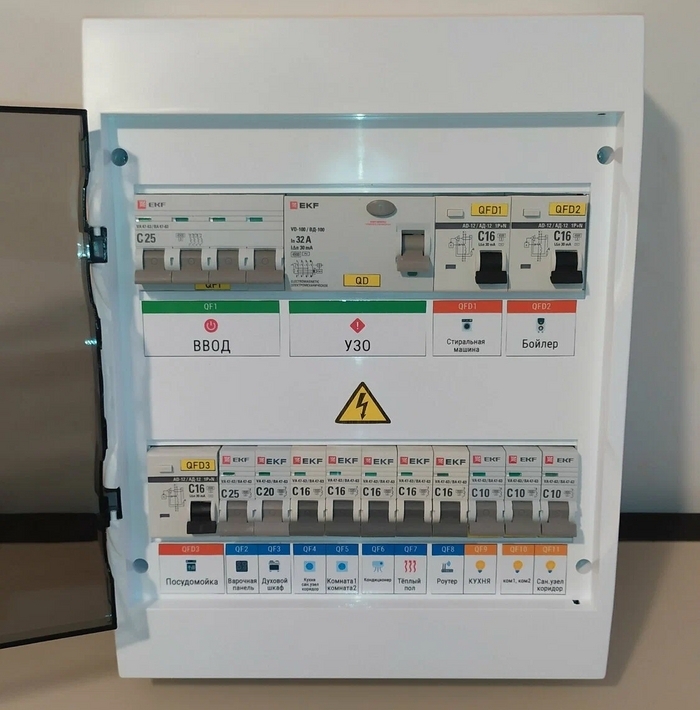

Готовый к установке электрощит на 8 модулей, 220В 2П 25А.
Предназначен для квартиры, дачи или гаража. Установка на стену или в подготовленную нишу. Полностью подготовлен для подключения потребителей. Ссылка на него

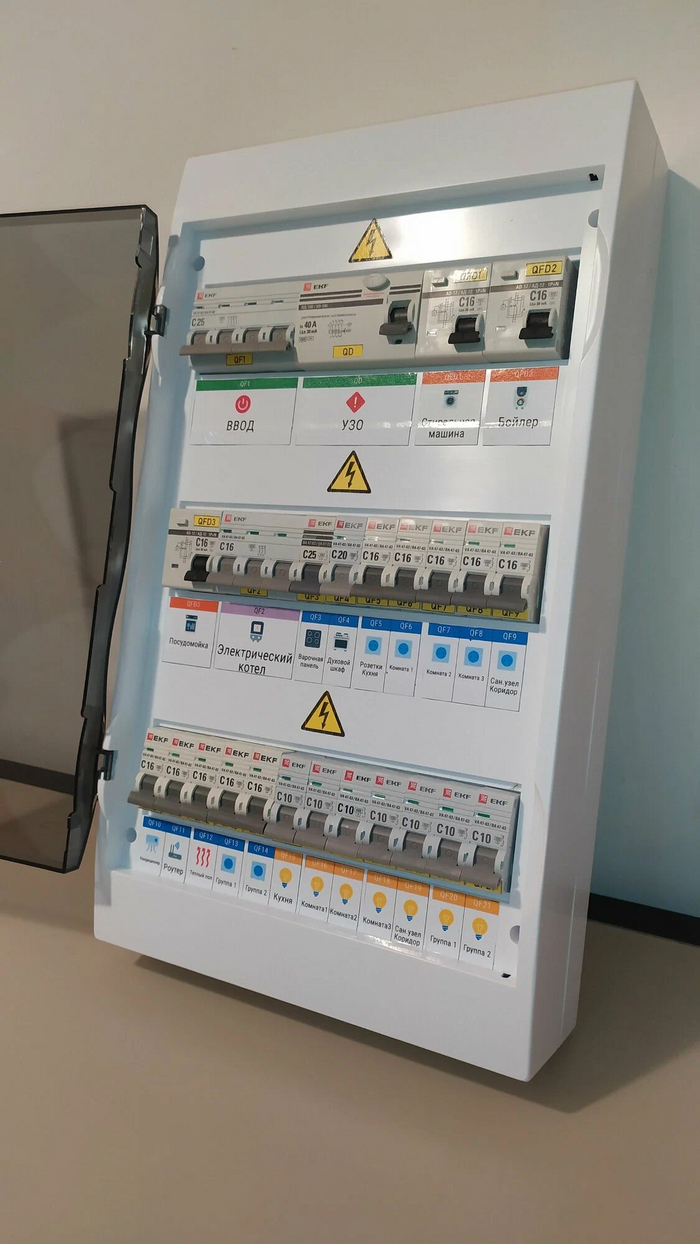

Готовый к установке электрощит на 24 модуля, 380В 4П 25А.
Предназначен для квартиры или дачи. Установка на стену или в подготовленную нишу. Полностью подготовлен для подключения потребителей.
На вводе имеется УЗО для контроля и отключения при утечке на землю.
Стандартные параметры реле предустановлены. Ссылка на шкаф

Готовый к установке электрощит на 12 модулей, 220В 2П 40А.
Предназначен для квартиры или дачи. Установка на стену или в подготовленную нишу. Полностью подготовлен для подключения потребителей.
На вводе имеется УЗО для контроля и отключения при утечке на землю.
Стандартные параметры реле предустановлены. Ссылка на него

Щит распределительный в сборе 15 кВт на 36 модулей – это надежное и удобное решение для безопасного распределения электрической энергии в вашем доме, квартире или даче. Он идеально подходит для установки в бытовках и других временных сооружениях, обеспечивая надежное и стабильное электропитание.

Электрощиток в сборе рассчитан на мощность до 15 кВт и оснащен 36 модулями, что делает его идеальным выбором для большинства бытовых нужд. С этим распределительным щитом вы сможете легко и безопасно организовать электроснабжение в любой точке вашего дома или дачи. ссылка на него

Готовый к установке электрощит на 8 модулей, 220В 2П 25А.
Предназначен для квартиры, дачи или гаража. Установка на стену или в подготовленную нишу. Полностью подготовлен для подключения потребителей. Ссылка на него

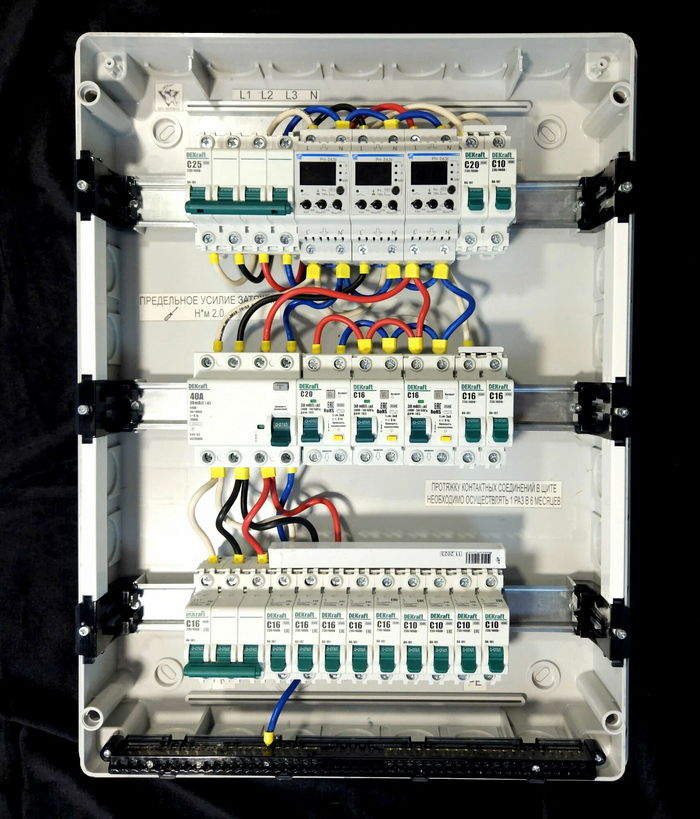

Трехфазный навесной щит для домовладения или квартиры.
Данная модель - это комплексное решение для организации электроснабжения в Вашем жилье с большим запасом "на будущее".
Каждая фаза защищена отдельным реле от перепада напряжения, Нагрузка целиком защищена от утечек, также установлены диф.автоматы для отдельного подключения оборудования, требующего максимальной защиты, например бойлер, стиральная машина и т.д.
Также предусмотрена возможность подключения 3-х фазного потребителя, например варочная панель или какое-то оборудование.
Щит имеет возможность для расширения еще на 18 постов, что очень перспективно. Вы будете всегда иметь резервное место, чтобы добавить автоматы в случае необходимости. ссылка на него

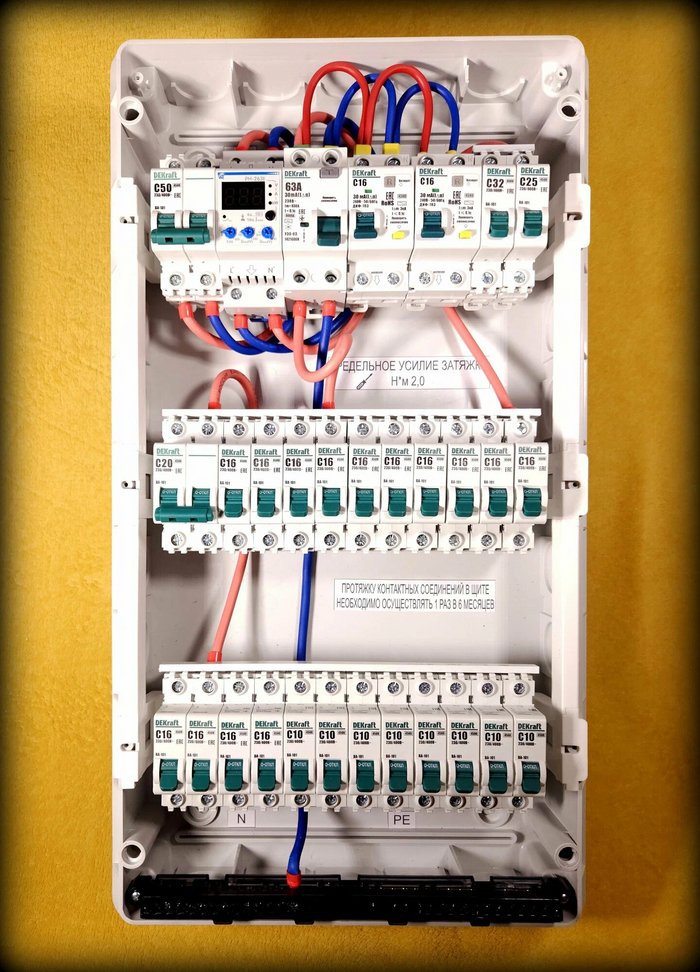

Однофазный накладной щит в сборе. Расширенная версия модуля на 24 модуля. Адаптирован под типовую 3-х комнатную квартиру, дом, предусмотрены основные потребители, защищенные от скачков напряжения при помощи высокоэффективного УЗМ (Устройство Защитное Многофункциональное), от утечки защищает УЗО.
Автоматика выполнена на компонентной базе DeKraft (Schneider Electric), соблюдена селективность электрической схемы. Максимально функциональный щит для Вашего удобства, все соединения промаркированы.
Приложенная электрическая схема и инструкция по установке помогут выполнить работу по монтажу щита самостоятельно даже без специальных навыков. Ссылка на него

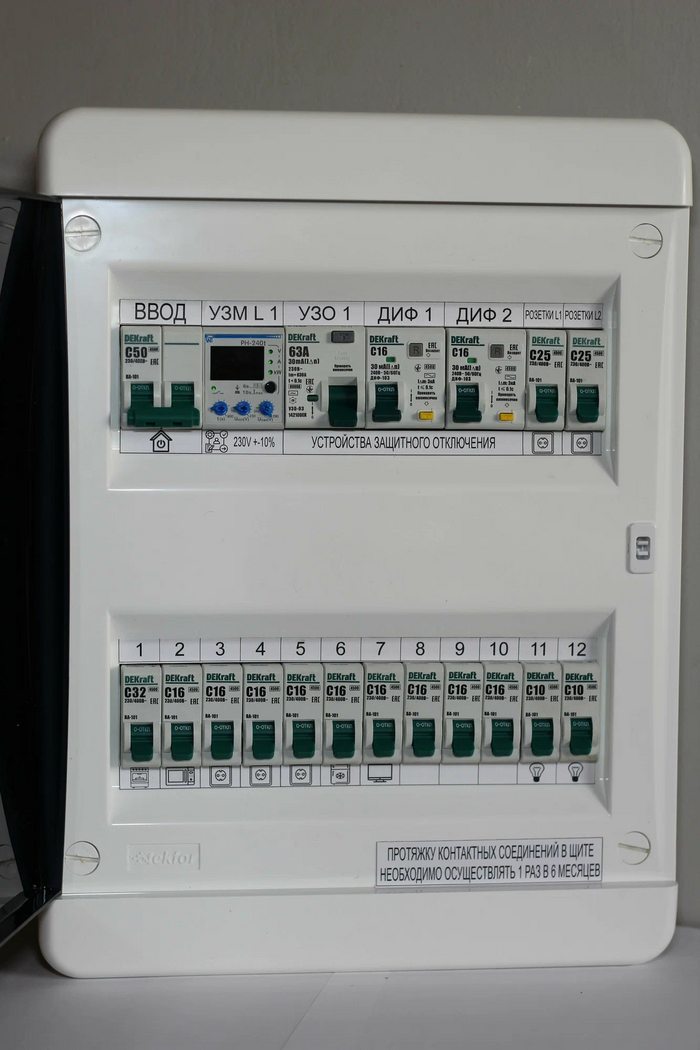

Однофазный встраиваемый щит в сборе. Адаптирован под типовую 2-х комнатную квартиру, предусмотрены основные потребители, защищенные от скачков напряжения при помощи высокоэффективного УЗМ (Устройство Защитное Многофункциональное), от утечки защищает УЗО.
Автоматика выполнена на компонентной базе DeKraft (Schneider Electric), соблюдена селективность электрической схемы. Максимально функциональный щит для Вашего удобства, все соединения промаркированы.
Приложенная электрическая схема и инструкция по установке помогут выполнить работу по монтажу щита самостоятельно даже без специальных навыков. В щите предусмотрено подключение следующих потребителей: Индукционная варочная панель, Микроволновка, Холодильник, 8 силовых групп свободного назначения, Резервный автомат. ссылка на щит

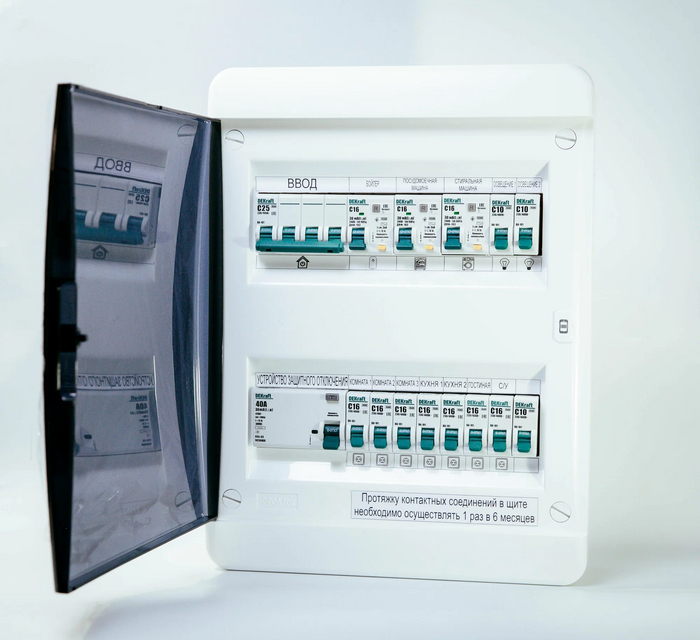

Трехфазный накладной щит в сборе. Адаптирован под типовой загородный дом с выделенной мощностью до 16кВт, предусмотрены основные потребители, 3 группы защищены от утечки и короткого замыкания диф.автоматами, все остальные группы защищены общим УЗО. Автоматика выполнена на компонентной базе DeKraft (Schneider Electric), соблюдена селективность электрической схемы. Максимально функциональный щит для Вашего удобства.
