S1 - проходной выключатель. лампа, контроллер.

Принцип работы как в системе с 2мя проходными выключателями, только здесь вместо второго 3х контактное реле. Для контроля состояния лампы использую входы контроллера, если на них 220 то 1, если нет, то 0.

С openhab'ом взаимодействую с помощью питоновского скрипта и библиотеки openhab.

В openhab'е есть виртуальный переключатель switch (пример рис 2) с состояниями ON и OFF. который дублирует реле.

Соответственно в скрипте могу считать цифровой вход контроллера и проверить состояние лампы, так же могу получить состояние виртуального выключателя из Openhab.

Вот только ума не приложу как постоить код управления.

Получается после включения системы свет выключен и реле и выключатель s1 и виртуальный выключатель находятся в выключенном состоянии.

Если я нажимаю S1 в комнате свет загорается...но мне так же необходимо вместе с этим, чтобы в браузере обновилось состояние выключателя по состоянию цифрового входа (что тоже могу сделать) (если был включе свет из openhab, а потом выключен с S), но как только  то в опенхабе ползунок автоматом вернется в состояние "выключено") я обновляю виртуальный выключатель,то у меня происходит событие по изменению его же состояния , а так как мне необходимо постоянно мониторить и его самого, то это вызывает обратное переключение реле в выключенное состояние...и в итоге все начинает мигать)) либо тупо не работает.

Если я не обновляю состояние виртуального выключателя, то все работает, но со стороны браузера выглядит не красиво. Так как например свет если включен , то виртуальный выключатель находится в состоянии выключено и наоборот.

Может кто подобное делал, подскажите что нибудь?

Кнопками + и - выставляем масштаб. На экране появилось что-то несуразное. Но это только заготовка с тремя виджетами - кнопка(button), лампочка(led) и рамка(border). Каждый из этих виджетов находится внутри своей группы, или слоя. Их три:

- слой ввода (inp) - кнопки и поля ввода;

- слой динамических элементов (dyn) - лампочки, индикаторы;

- слой статики (stat) - рамки, шкалы плюс всё что нарисуете сами в качестве заднего плана;

Чтобы эти слои сразу обозначить, начальная страница-заготовка и содержит три этих элемента/виджета, вместо которых нужно будет разместить что-то своё. Чтобы войти в нужный слой, выбираем левой кнопкой элемент, затем по правой кнопке выбираем в выпадающем меню "Войти в группу #inp, #dyn или #stat".

В правой части экрана inkscape фрейм xml-редактора. Если у вас он не появился, жмите shift+ctrl+x или поищите соотв.кнопку на правом поле экрана. Редактор показывает содержимое SVG-файла, который в xml формате. И не только показывает, но и позволяет менять свойства виджетов, так что без него никуда.

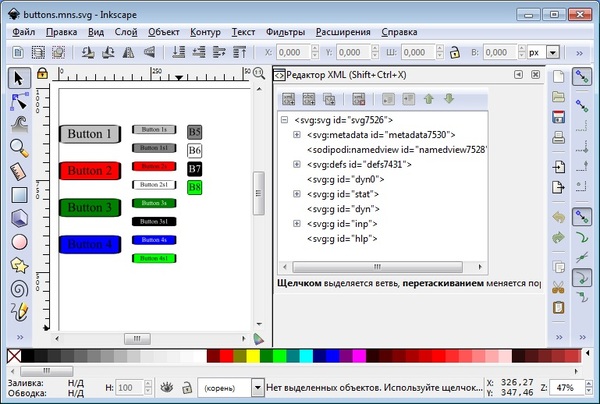

8. Итак, заходим в слой inp и размещаем кнопки управления. Кнопки берём из папки виджетов, для этого не выходя из inkscape открываем файл buttons.mns.svg (он откроется в новом окне):

Берём так - в окне buttons.mns.svg заходим в слой inp, выделяем кнопку и копируем её в буфер (ctrl+c), в окне mns.svg заходим в слой inp и пастим (ctrl+v).

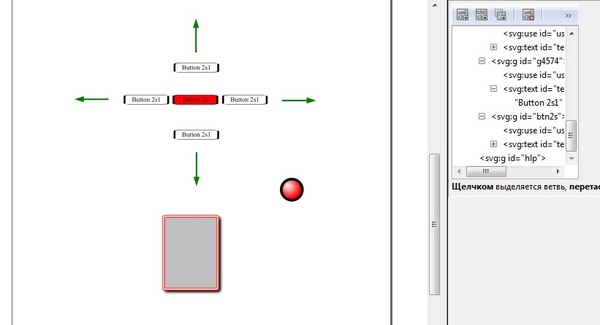

После копирования кнопки можно расставить и выровнять:

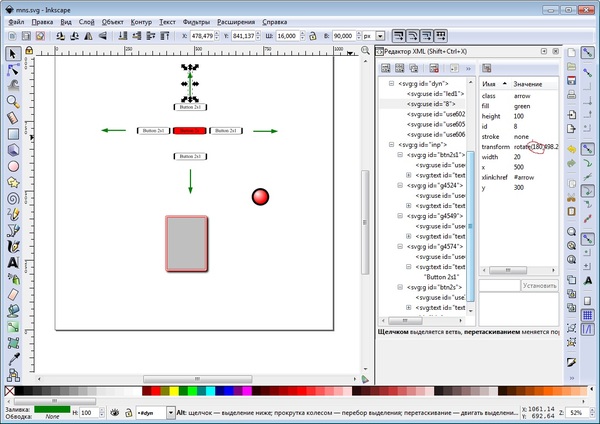

Здесь кроме выравнивания кнопок я удалил ненужную старую кнопку и добавил четыре стрелки, которые будут светиться зелёным цветом при движении. Стрелки берутся из arrows.mns.svg аналогично кнопкам, только вставлять их нужно в слой #dyn. Для поворачивания стрелок есть соотв. команда в меню Объект, либо это можно делать изменяя свойство transform через xml-редактор:

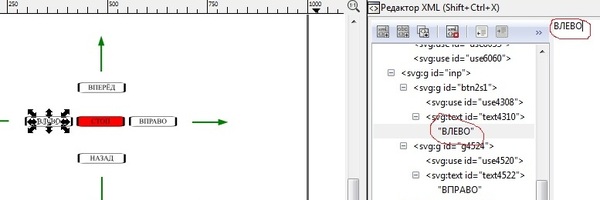

9. Теперь подпишем кнопки, делается это так:

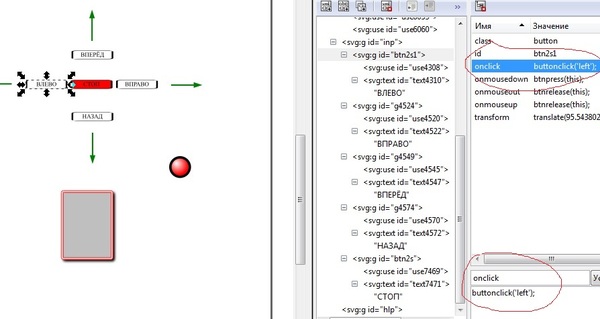

А самое главное - изменить у кнопок свойство click так, чтобы мы потом в javascript-е смогли идентифицировать кнопку при её нажатии:

Соответственно, остальным кнопкам также нужно задать свойства onclick:

- кнопка ВЛЕВО: buttonclick('left')

- кнопка ВПРАВО: buttonclick('right')

- кнопка НАЗАД: buttonclick('revers')

- кнопка ВПЕРЁД: buttonclick('forward')

- кнопка СТОП: buttonclick('stop')

10. Теперь второстепенные дела - вместо прежней панели берём другую (взята из panels.mns.svg и немного растянута) и передвигаем лампочку на панель. Вот что получилось:

Проверьте - динамические виджеты (стрелки и лампочки) должны находиться с слое (группе) dyn. Прописываем следующие идентификаторы (св-во id виджета) :

- лампочка - led1

- стрелка вправо - ar

- стрелка влево - al

- стрелка назад - ab

- стрелка вперёд - af

По этим id мы будем обращаться к ним из программы javascript.

11. Осталось бросить последний камень в огород визуализации - оживить полученную мнемосхему. Код javascript (js) должен отправлять команды от кнопок на ПЛК и забирать оттуда данные - булевские переменные do_left, do_right, do_up, do_down и по их состоянию зажигать соответствующие стрелки.

11.1 Откроем текстовым редактором файл index.js . Именно в нём сосредоточена логика визуализации. Этот файл дан для примера и его нужно подправить под наше ТЗ. Начнём с начала:

var PlcIP = "http://192.168.0.179:1200";

// массив структур для ajax-запроса чтения

var InBuf = [

{"name": "ana1", "rw":"r"},

{"name": "prg1.bool1", "rw":"r"},

{"name": "prg2.msg1", "rw":"r"}

];

// массив структур для ajax-запроса записи

var OutBuf = [

{"name": "ana2", "rw":"w"},

{"name": "prg2.msg2", "rw":"w"},

{"name": "prg1.bool1", "rw":"w"}

];

// переменные для чтения из ПЛК

var glob_ana, prg1_bool, prg2_msg;

Скорректируем это под нашу задачу, переименовав фиктивные переменные в реальные:

var PlcIP = "http://192.168.0.179:1200";

// массив структур для ajax-запроса чтения

var InBuf = [

{"name": "do_left", "rw":"r"},

{"name": "do_right", "rw":"r"},

{"name": "do_down", "rw":"r"},

{"name": "do_up", "rw":"r"}

];

// массив структур для ajax-запроса записи

var OutBuf = [

{"name": "main.cmd", "rw":"w"}

];

// переменные для чтения из ПЛК

var do_up, do_down, do_left, do_right;

Как видите, доступ к локальным переменным изаграфа тоже возможен, только нужно указать имя программы main. IP-адрес ПЛК нужно будет поставить реальный, не изменяя порт 1200.

11.2 Далее:

// считывает ответ ПЛК

// эту функцию следует указать как аргумент f_ok для PlcIO()

function on_plc_read(data) {

InBuf = data; // не удаляйте эту строку, это сохранит кэш низкоуровневых адресов тэгов и

// ускорит их поиск на стороне ПЛК

glob_ana = data[0]["value"];

prg1_bool = data[1]["value"];

prg2_msg = data[2]["value"];

}

Это функция-обработчик события успешного чтения данных. Вытаскивает из ответа нужные данные и кладёт их в соотв.переменные. Снова прописываем реальные имена:

function on_plc_read(data) {

InBuf = data; // не удаляйте эту строку, это сохранит кэш низкоуровневых адресов тэгов и

// ускорит их поиск на стороне ПЛК

do_left = data[0]["value"];

do_right = data[1]["value"];

do_down = data[2]["value"];

do_up = data[3]["value"];

}

11.3 Вот этот код необходимо пояснить:

// точка входа программы

$(function() {

Mns.setup({

onRdy: init,

onBtnClick: click, // обработчик ввода от кнопок

onInput: input // обработчик ввода от InputText

});

});

// запускается из mns.js при завершении загрузки mns.svg

function init() {

setInterval(function() {cycle();}, 1000);

}

// срабатывает по нажатию кнопки

function click(id) {

alert("You press button " + id);

}

// срабатывает по вводу в inputText

function input(id) {

alert("You input '" + Mns.inp[id].get() + "' into " + id);

}

// рабочий чикл программы, настраивается в init()

function cycle() {

// опросить ПЛК

PlcIO(PlcIP, InBuf, on_plc_read, f_error);

// записать в ПЛК

OutBuf[0]["value"] = 123;

OutBuf[1]["value"] = "ok";

OutBuf[2]["value"] = true;

PlcIO(PlcIP, OutBuf, on_plc_write, f_error);

}

Строка $(function() {}) это точка входа в данный скрипт и отсюда всё начинает крутиться: вызывается библиотечная функция Mns.setup(), та вызывает init(), init() создаёт нить, запускающую функцию cycle() с интервалом 1000мС.

Немного модифицируем этот код, начиная с init():

// запускается из mns.js при завершении загрузки mns.svg

function init() {

setInterval(function() {cycle();}, 100);

}

// срабатывает по нажатию кнопки

function click(id) {

var cmd;

switch(id) {

case 'stop':

cmd = 0;

break;

case 'left':

cmd = 3;

break;

case 'right':

cmd = 4;

break;

case 'forward':

cmd = 2;

break;

case 'revers':

cmd = 1;

break;

default:

return;

}

OutBuf[0]["value"] = cmd;

PlcIO(PlcIP, OutBuf, on_plc_write, f_error);

}

// срабатывает по вводу в inputText

function input(id) {

alert("You input '" + Mns.inp[id].get() + "' into " + id);

}

// рабочий чикл программы, настраивается в init()

function cycle() {

// опросить ПЛК

PlcIO(PlcIP, InBuf, on_plc_read, f_error);

Во-первых, увеличили частоту вызова cycle(), которая производит опрос ПЛК. Во-вторых, сделали обработку нажатия кнопок. Помните свойство onclick в виджете button, мы прописали там аргументы "left","right" и т.д? Теперь эти строковые значения прилетают сюда, мы преобразовываем их в код команды и посылаем в ПЛК. Ну и в-третьих, убрали из cycle() запись данных, т.к. запись в ПЛК будет теперь производиться по факту нажатия кнопок в функции click().

11.4 Ну и осталась только функция update_screen(), которая вызывается при успешном чтении:

Чтобы в целях отладки отвязаться от ПЛК, давайте приведём функции cycle() и update_screen() к такому виду:

// рабочий чикл программы, настраивается в init()

function cycle() {

// опросить ПЛК

PlcIO(PlcIP, InBuf, on_plc_read, f_error);

/* отладка ...*/

update_screen();

do_up = (OutBuf[0]["value"]==2)? true:false;

do_down = (OutBuf[0]["value"]==1)? true:false;

do_left = (OutBuf[0]["value"]==3)? true:false;

do_right = (OutBuf[0]["value"]==4)? true:false;

/* ... отладка */

}

function update_screen() {

Mns.dyn["led1"].set({f: do_left|do_right|do_up|do_down ? "green" : "black"} );

Mns.dyn["ar"].set({f: do_right? "green" : "gray"} );

Mns.dyn["al"].set({f: do_left? "green" : "gray"} );

Mns.dyn["ab"].set({f: do_down? "green" : "gray"} );

Mns.dyn["af"].set({f: do_up? "green" : "gray"} );

}

Строки между  /* отладка */ временные, для отладки, затем их нужно будет поудалять. Отладочный код устанавливает значения переменных do_* в соответствии с нажатой кнопкой, чтобы увидеть это на мнемосхеме без подключения ПЛК.

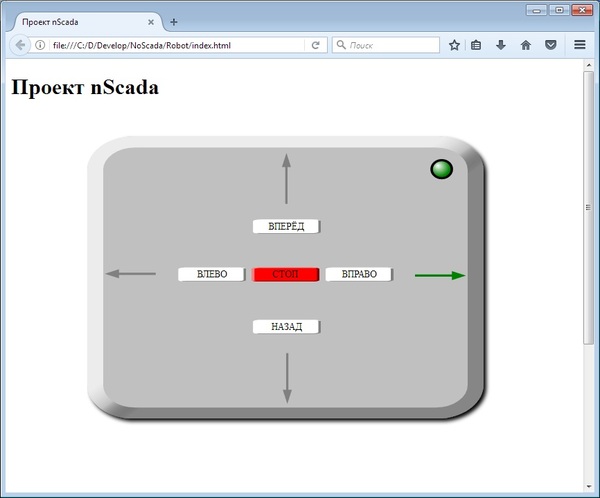

Теперь щёлкните по файлу index.html и убедитесь в работоспособности интерфейса:

Если этого не произошло, то скорее всего по причине несовместимости браузера. Это точно не будет работать под ms explorer-ом. Я пользуюсь мозиллой, но тестировал также Opera и Chrome, всё работало. Если у вас и под ними не работает, то причиной может быть только устаревшая версия браузера. Если же и с новой версией что-то пошло не так, можно попытаться локализовать ошибку в отладчике браузера.

Теперь по содержимому update_screen().

Разработчик библиотеки все обращения к виджетам привёл к одному виду:

Mns.<слой>[].set({<свойство>: <значение>});

Свойства такие:

t - текст

v - числовое значение

f - цвет заливки

Если вам не понятны конструкции вида

do_left|do_right|do_up|do_down ? "green" : "black", то вместо таковых в своей работе можете использовать аналоги:

if(do_left==true || do_right==true || do_up==true || do_down==true ) {

else

Mns.dyn["led1"].set({f:"black"});

Как видите, громоздко получается, поэтому лучше всё-таки продвинуть свой жабаскрипт.

12. Вот теперь веб-проект, можно сказать, готов. Уберите отладочные строки в index.js и загружайте проект изаграфа в контроллер, как это показано здесь. И не забудьте грузить в ПЛК не только tic-код, но и символы приложения, эта информация нужна html-шлюзу таргета для разрешения имён запрашиваемых тегов.

IP-адрес в index.js должен соответствовать вашему ПЛК. Кстати, таргет можно запустить и на ПК!

Если всё пошло по маслу, щёлкнув по index.html вы увидите полностью рабочий проект, пользуйтесь на здоровье!

13. Теперь осталось только запаковать папку web в zip-архив (в архиве должно быть содержимое каталога web, но не каталог web с содержимым!) и присоединить его в проекту nScada как ресурс. Делается это так:

- копируем web.zip в папку проекта nScada (например c:\IsaWin\Apl\nScada)

- открываем Создать->Ресурсы окна программ и вводим

BinaryFile 'web_zip'

BEGIN

AnyTarget

From 'web.zip'

To 'web.zip'

End

- создаём и загружаем проект в ПЛК

Ну вот и всё. Теперь набрав в браузере IP нашего ПЛК, получим то что видели в предыдущем шаге, но уже полностью размещённое в контроллере и доступное с любого другого подключенного устройства сети (включая wifi), будь то планшет или мобильник.

Если для наглядности подключать к задействованным каналам GPIO светодиоды, то желательно делать это через ограничивающие ток резисторы номиналом 200...300 ом.

P.S. Всё вышеописанное доступно в виде похожего готового проекта "nScada", входящего в состав архива библиотеки для ISaGRAF Workbench (архив здесь, описание здесь), т.е. скачав эту библиотеку можно вытащить оттуда данный проект. Веб-составляющие файлы находятся в архиве web.zip директории проекта.

P.S.2 Данный пример ни в коем случае не претендует на какую-либо практическую завершённость, просто здесь показан в действии иструмент, позволяющий разрабатывать вполне полезные вещи на базе вполне доступного железа и софта.

P.S.3 В следующем посте постараюсь изыскать и привести пример более близкий к тематике умного дома.

Казалось бы, вроде, похоже на влияние Солнца - четко дневное время. Однако, не тут-то было.

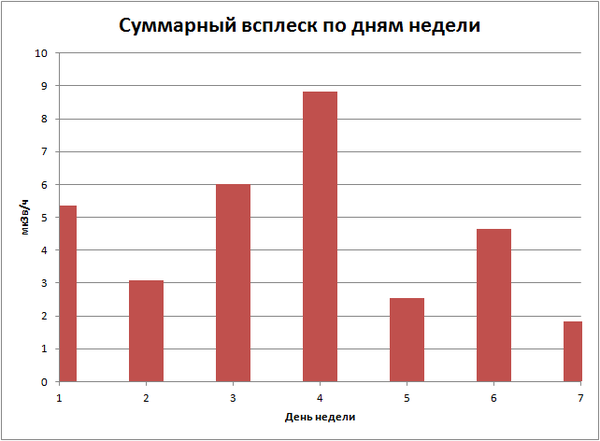

График суммарных значений по дням недели

Вряд ли Солнце позволяло себе отдыхать по воскресеньям и особо усердствовало по четвергам. Т.е. получается, что в дело вступает человеческий фактор. Ну, а тут уж можно дать волю фантазии:

- радиоактивный пенсионер-сосед выходит в течение дня покурить на соседний балкон;

- передвижная рентген-установка катается по улице;

- э/м наводки на схему датчика;

- скачки напряжения в сети;

Но и тут не все гладко: с февраля всплесков больше не было :). Сомневаюсь, что кончились наводки или скачки напряжения.

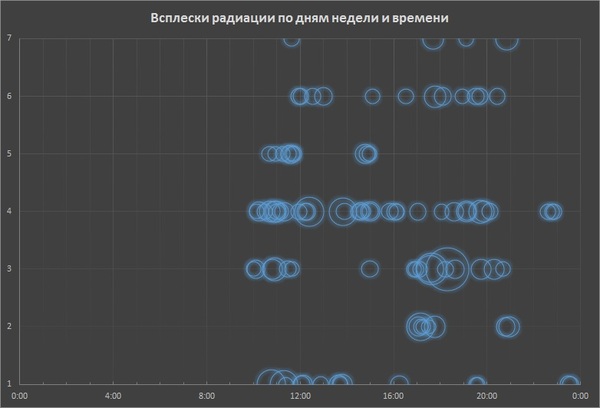

И бонус: пузырьковая диаграмма. Размер круга - сила всплеска, по горизонтали время, по вертикали день недели.

Кто разгадает причину всплесков - тому плюсик!

ПС: Попытался выложить статью на geektimes, оказалось она не достаточно интересна.() Как-нибудь через годик-другой еще раз попробую.
