Добрый.

Сегодня покажу частичное восстановление работоспособности телефона исключительно для восстановления данных.

Данный пост будет отправлен с мою личную базу в телеге.

Итак.

Есть микро 12, который слегка упал на мягкий персидский коврик с крутящегося дивана (видимо политика xD) и естественно с него надо изъять фотокарточки.

По описанию от клиента уже немного понятно о проблемах с телефоном.

Запускается и не раб сенсор.

Штош.

Для начала я думал распотрошить свой красный 12 mini, чтобы снять дисплей для проверки, который собрал на продажу, но потом долго думал: оставить себе или раскидать по запчастям?

По запчастям он выходит в 2 раза дороже, но нужно ждать пока инфляция его не употребит.

Да и лень было его разбирать, поэтому я решил для начала начать с простого - замены дисплея.

Да не просто с замены, а замены на такой же битый с перепайкой родной микры xD

Ну нет у меня дисплеев с микросхемами, так как я их перепаиваю каждому клиенту для сохранения всех тритонов без ошибок.

Да, iOS 18 мои ремонты пережили без проблемс.

Ну для бывавшего в сервисе телефона внутрянка чистая, значит делалось аккуратно, что радует.

А точно ли?

Для начала через программатор перекину тритон с автояркостью

А потом перепихиваю микру тачскрина на мой "рабочий" битый дисплей)

А чё собсно в сервисе не было хоть такого то рабочего дисплея, чтобы проверить тач?

То, что телефон свалился в режим восстановления - это результат запуска телефона без нижней платы, либо обрыв контактов по раме из-за отсутствия в системе родного чипа nfc (apple pay завязана на текущее шифрование системы и при его отсутствии или замене, данные чипа будут перезаписаны не затрагивая пользовательские данные)

Тут надо подождать и в конечном итоге получить...

Перегрев при запуске системы.

Понятное дело я охлаждаю его страдания и иду подключать к компу для схоронения даты, но телефон постоянно терял коннект из-за перегрева.

А что там по плате?

А тут у меня замыкание, которое якобы устранили в сервисе.

Мне даже тепловизор не потребовался для его местонахождения, достаточно беглого осмотра

С досками понятно, им пиздец, как и аудиокодеку, который сидит рядом с процессором и слегка разломан

Самую малость xD

На этом этапе согласовывается частичный ремонт и после согласования спиливается с платы

Почему спиливание?

Рядом также сидит ударенный проц и по моему предположению там наверняка оторваны контакты, которые висят только на компаунде и лишний нагрев тупо добьет это дело и данных, без значительных вложений денег и времени не получить.

Причём кодек ставить обратно обязательно - без него телефон будет либо с розовым экраном, как в моём давнем посте, либо висеть на яблоке

Поэтому украдаю стекляшку со старшей про версии

И припаиваю на низкотемпературный припой обратно

Вот теперь можно скомуниздить дату, причём мне всегда нравился подсчёт объёма данных в 3utools

На этом этапе было согласовано 15 тысяч рублей.

Если бы клиенту захотелось самому повозиться в переписках или схоронить данные из приложений, то за 5к сверху я бы закинул дисплей и отправил без дальнейшего восстановления сетей.

Телефон мог работать бы как битый ipod)

Но...

Клиент захотел восстановить это дело и моё предложение звучало проще:

Я тупо за 50 тысяч копирую данные в свой красный телефон и всё.

Но красный корпус видимо не нарядно, поэтому решено было за 45 тысяч перекинуть плату в сборе с дисплеем, новым аккумом, камерами, верхним шлейфом и вибратором (они привязаны)

Восстановить родной корпус

Сделать всякие радости с чиской и проклейкой

Чтобы было уже совсем хорошо

Залить в новую плату данные

И отправить его братно в Питер)

Получив за это всего 45 тысяч)

По времени заняло около 6 часов.

Ожидание в очереди 2 недели.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Практически каждая модель iPhone имеет недочет при проектировании и сборке. Стоит учитывать, что эти поломки проявляются даже при повседневном использовании. Для этого его не обязательно ронять или окунать в воду.

Стандартная ситуация - перестал работать верхний динамик на iPhone 12. Причина - обрыв обмотки динамика.

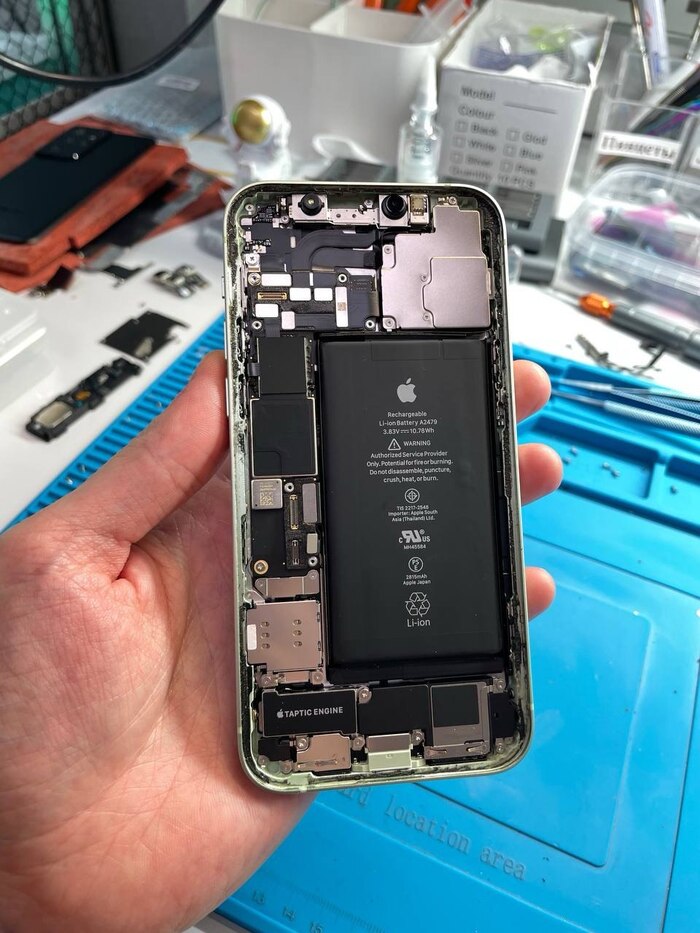

1 этап - вскрываю устройство. Проклейка сидит хорошо, спасибо, что рамка не отваливается ввиду износа устройства

Как происходит замена?

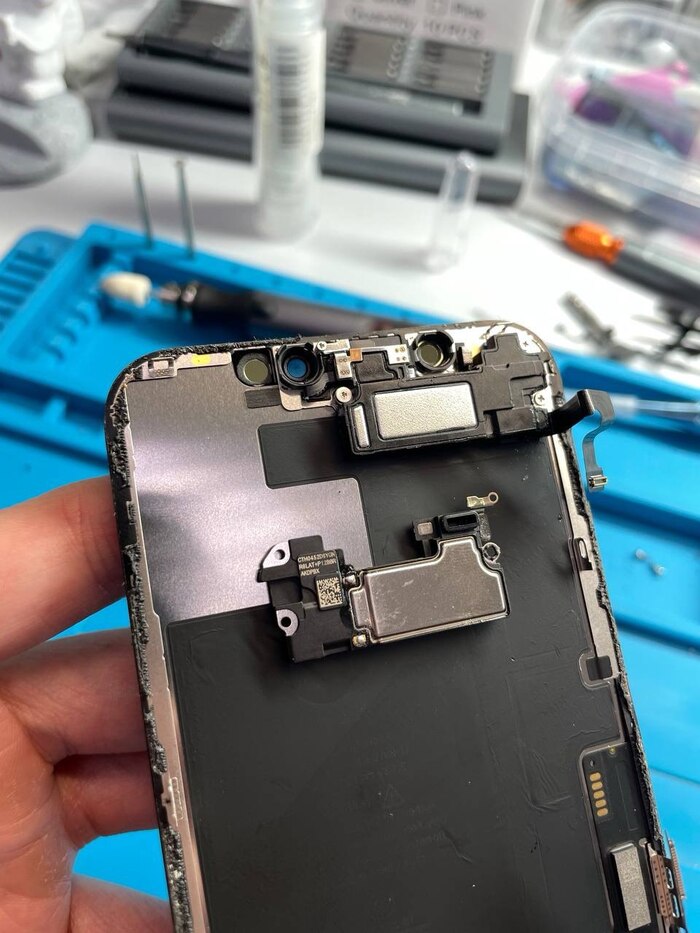

Динамик припаян к шлейфу с датчиками, которые отвечают за работу Face Id. Поэтому его нужно отпаивать.

Вроде бы процесс не сложный, но встречал такое, что меняют шлейф целиком, а потом отдают устройство с нерабочим Face Id.

КААААК они потом это объясняют клиенту???

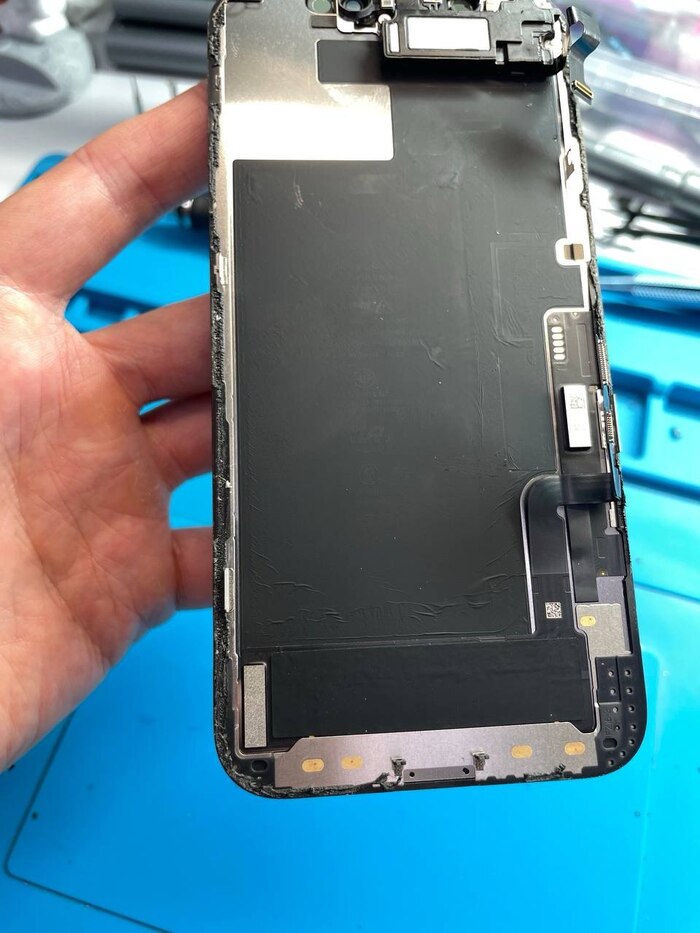

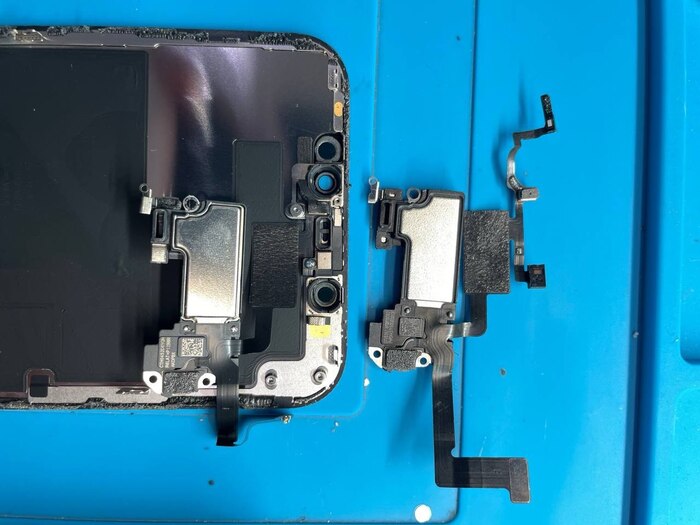

2 этап - отпаиваю динамик с донора. На такой случай всегда храню оригинальные запчасти с разбора.

3 этап - вычищаю старую проклейку и ставлю новую.

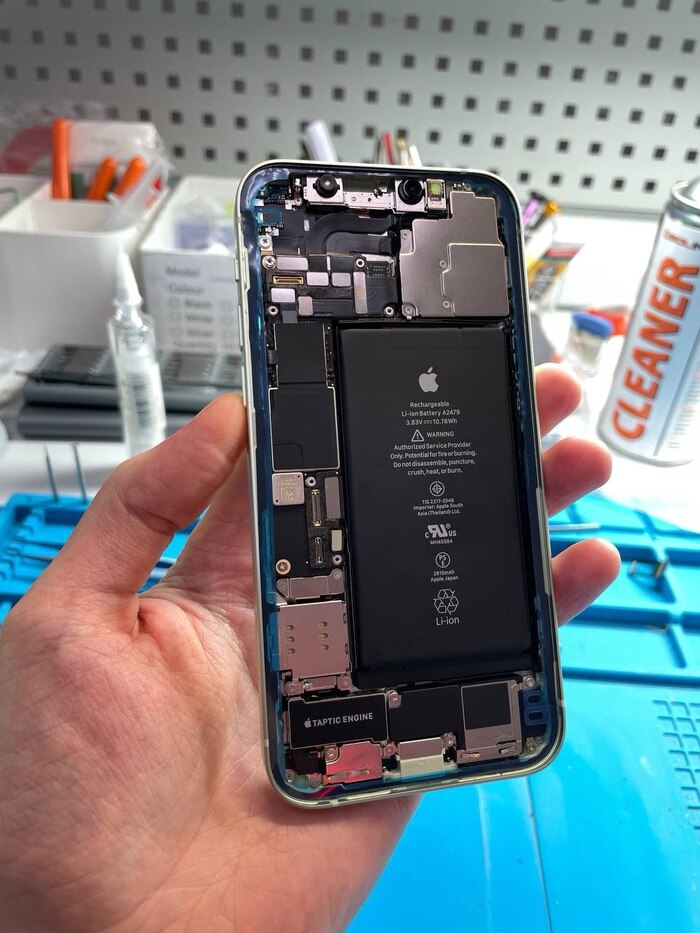

Сборка, тестирование и устройство готово!

Я нахожусь в Питере, сервис "My Display"

Контакты:

Группа ВК

Telegram

YouTube канал

Отзывы на Яндекс картах

Начнем с того, что на официальном сайте Apple говорится о безопасном погружении в воду на глубину до 6 метров длительностью до 30 минут. Давайте все сделаем вид, что пользователь погрузил его на 7 метров и топил его не меньше 31-ой минуты:) Поэтому влагозащита не выдержала и внутрь телефона затекла вода. Но вам может и повезти, тут не угадаешь.

А если серьезно, то Apple все равно не обслуживает устройство по гарантии (тем более в РФ), если внутри него индикаторы окрасились в красный цвет. Но в данном случае аппарат еще и  ремонтировался ранее - менялось стекло дисплея. О какой влагозащите после этого может идти речь?

Мы будем решать проблему с нерабочим сенсором, а именно менять его на новый. Матрица останется при этом родной (оригинальной). Функция TrueTone тоже сохранится, она прописана в самой матрице.

Разделим весь процесс на этапы. Всего их будет 8.

1 этап. Разборка iPhone. Повторное вскрытие после стороннего вмешательства - это всегда лотерея. Может дисплей сам вылетит от небольшого усилия или его приклеют так, что живым уже не сможешь достать. Спасибо, что не на суперклей. Мне повезло и дисплей легко снялся. Открутил все винты, заглушки, которые держали экран.

2 этап. Укладываем дисплей на сепаратор (нагревательную платформу) и устанавливаем температуру 80 градусов. Снимаем шлейф со слуховым динамиком и датчиками, которые отвечают за работу Face ID.

3 этап. По периметру есть рамка, благодаря которой дисплей защелкивается в корпус. Ее нужно аккуратно отклеить, чтобы она не мешала при дальнейшей работе.

4 этап. Срезаем слой сенсора металлической струной. На шлейфе сенсора припаяна микросхема дисплея, на которой записаны серийные номера. Без нее в настройках будет отображаться уведомление о неоригинальном экране.

5 этап. Зачищаем оптический клей с поверхности матрицы и проверяем целостность изображения. На касание дисплей реагировать не будет. Логично

6 этап. Переходим в специальную беспылевую комнату. Тут воздух под постоянным давлением прогоняется через фильтр. Это облегчает и ускоряет процесс склейки дисплеев без пыли и прочего мусора. Сенсор уже идет в сборе с новым стеклом, а на шлейфе есть пустое посадочное место куда будет припаян родной чип. Ламинация сенсора и дисплея происходит в вакуумной камере.

7 этап. Подготавливаем микросхему для установки на новый тачскрин. Для этого убираем заводской компаунд и зачищаем контактные площадки. Наносим паяльную пасту через трафарет и под температурой плавления образуются шары. Далее припаиваем ее уже на новый сенсор.

8 этап. Тестируем работу тачскрина и проверяем, что нет никаких уведомлений о замене дисплея. Устанавливаем новую рамку и собираем устройство уже с новой влагозащитой. Сразу же оговариваем, что в воду устройство погружать ни в коем случае не рекомендуется.

А знаете почему я предупреждаю о таких вещах? Это не для всех очевидно.

Например, был случай, когда после замены дисплея, клиент решил провести эксперимент, выкинув телефон на пол.

Занавес.

Да, так он проверял насколько дисплей крепкий. Дисплей выжил, а моя нервная система немного напряглась.

Я нахожусь в Санкт-Петербурге. Контакты:

https://vk.com/mydisplay - группа ВК

https://t.me/mydisplayspb - Телеграмм канал

https://youtube.com/@mydisplayspb - YouTube канал

https://yandex.ru/maps/org/96097449719 - отзывы на Яндекс картах.

Сегодня у меня для Вас такая карточка

И традиционное начало переписки:

Телефон уничтожен почти полностью в режиме берсекер за минуту и осознание потерянных данных пришло немножко позднее)

Собсно из кучки стекла, алюминия и кремния надо своровать фотокарточки, ибо бекап.нет.

За этот ремонт не брался ни один сервис, кому показывали эти фотки:

При внешнем осмотре обнаружился небольшой дефект материнской платы - макротрещина

Располовинил плату не традиционным нагревом, а просто выдрал верхушку пальцами без каких либо усилий

На первый взляд основное для запуска целое:

Память (под вопросом):

Процессор и чип шифровки ARB (антироллбаск)

А вот nfc пребывает в шоке:

Это говорит о том, что даже в случае успешного запуска телефон нужно будет прошивать, иначе код-пароль телефон не воспримет и если память будет полностью заполнена, то софтово при прошивке можно их похерить окончательно с ошибкой -1110 и вся работа будет напрасна.

Но это на потом.

Сейчас нужно аккуратно проверить память на программаторе

Зебись. Живая.

Пока процессор купается в ядерной жижке для размягчения компаунда

Я подготовлю плату донор для переноса этих трёх микросхем

После купаний проц становится полностью голый

Который сразу реболлю на сверх вредный свинцовый припой с помощью паяльной пасты

Запихивается сначала nand

А потом с обратной стороны проц с arb

Как на заводе xD

Далее обычный запуск с кнопки

Про пароль и мёртвый nfc чип я говорил?

Так вот, код пароль, присланный клиентом не подходит, а значит телефонику надо шивануть без потери даты.

Ввожу яблоко в dfu с 2017 года с помощью программатора для проверки u2, он же тристар тестер (тест контроллера usb без вскрытия трубки)

А далее прошивка, ввод пароля и 5 минут ожидания

Ворую 70gb данных себе на носитель для последующей переброски через облако.

Да, телефон оставили мне на запчасти, который я потом восстановлю до почти рабочего состояния (платить телефоном больше не получится - родной nfc то того, а он привязан к процессору)

Потом - значит никогда, так как у меня таких телефонов валяется штук 15 и тупо нет времени с ними возиться. Вернее не так - затраты времени и запчастей на их восстановление не покроет разницу в доходе, полученного в ходе ремонта телефонов клиентов.

Какая то шляпа из абзаца xD

Короче, за время восстановления я заработаю в разы больше, чем продам восстановленный телефон.

В общем не важно)

Стоимость данного частичного восстановления работоспособности, а иначе данные не извлечь, 25 тысяч рублей.

Время ремонта 4 часа.

Время ожидания в очереди на ремонт 2 месяца.

Задать вопрос по восстановлению данных из тотально уничтоженных телефонов можно мне в личку, а первыми читать такие посты можно у меня на канале в тележке.

Видеоформат подобных ремонтов есть на ютубе, а по срочным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Драсти)

Каждый яблочник и, с недавнего времени андроидщик, знает, что если купил флагманский телефон, то бери сразу максимальный объём памяти, иначе, если память в телефоне закончится, то будешь стродать xD

Либо бегать со шнурками к ноуту и внешним накопителям каждый раз сливать дату, ибо карточку памяти уже не засунуть, а фотокарточку фоткать надо)

Особо шарящие закупают облачные ресурсы, но есть и консерваторы - храню дату исключительно в защищённой папке, которая защищена...

Ну короче, кошёлка в кошёлке xD

Но не многие в курсе, что чем больше забит чип всякими старыми баянами, тем быстрее он издыхает.

Яблоко например так

И ни прошивка без, ни с потерей данных с новой переразметкой не поможет

35 ошибка при прошивке начисто на яблоках - чипу game over, на андроиде врите файль - тоже самое)

А делать то чево? спросите Вы.

На яблоках с этим всё прекрасно - чип можно заменить отдельно без дорогой замены материнской платы.

А вот андроиды теперь могут страдать - менять мать полностью)

Вытирая яблочные слезы счастья можно читать далее.

Взрываю телефон на своей спец.тачке для разборки яблок

Видите как шикарно отъехала рамка от стекла? Это болезнь всех 12 и 12pro - там находится место распределения матричной сетки тачскрина, поэтому крепление в этой местности минимальное и со временем оно разваливается, лишая устройство влагозащиты, а далее додумаете сами)

Раскручиваю все винты и демонтажирую мамку

Далее самый простой этап - спиливание уставшего от жизни чипа яблочной памяти, но для начала афтограф)

Следом аккуратно делаю пропилы по кругу микроциркуляркой, чтобы не располосить вплотную установленные конденсаторы

Тут я хотел показать, сколько кремниевой пыли образуется от спиливания чипа, но плата упала на эту кучку

И получилось это

Психиатры есть? Что тут изображено?

Пока думаете, я подключу новый чип к программатору, а программатор к компьютеру и зачекаю нев чип

Как видите, некоторые чипы универсальные и ставить с 12 серии можно так же без форматирования, но!

Получите ту же самую ошибку 35)

Несовместимость файловой таблицы с устройством.

Спросите а зачем тогда весь этот колхоз с заменой, если можно просто форматнуть старый?

Во-первых, это не всегда работает, а во-вторых - чип надо снимать с платы, а под чипом недалеко сидит процессор, что приведёт в дальнейшем к его отвалу, так как температура отпайки и отдирания от компаунда намного выше, чем температура плавления припоя межплатной рамы и образования холодной пайки под другими чипами. Оно надо? Оно никому не надо, поэтому чип спиливается не зависимо рабочий он или нет для минимализации нагрева платы при замене чипа или увеличении памяти.

Пока Вы всё ещё думаете над той незамысловатой картинкой, я успел фотматнуть чип на правильную разметку

Вот теперь можно мазать на него шарики

и пихать обратно на плату

Чисто, точно, аккуратно)

Исходя из всех этих процедур телефон рухнет в аварийный режим dfu, так как процессор сначала читает arb (антироллбаск) и видит несовместимость ключа шифрования в памяти, поэтому знаменитое запаять чип в очко соломона не сработает, телефон так же свалится в этот режим и чтобы запустить его, нужно обновить и связать между собой ключ в arb и памяти, а для этого надо прошить всё с потерей данных.

Спросите, а почему бы тогда не запаять новый проц, а arb и память оставить родную?

Отвечу: с 12 айфона все калибровки цвета/imei/региона/серийники телефона, дисплея, вибратора, камеры, фейса и даже корпуса уже защиты в проц и он стал уникальным для каждого яблока и замена его приведёт к зацикленному режиму проверки arb, так как эта мелкая стекляха привязана к нему)

А привязывать arb начали ещё с древнейших времен XS. Ох помню, сколько было убито телефонов после сервисов, так как привыкли, что до iphone X она не была так жёстко привязана к процессору)

Ну эта техническая шурпа не думаю что будет кому то интересна, поэтому шью телефон с потерей данных начисто

А дальше самое долгое и нудное - зачистка корпуса и подготовка его к обратной сборке

Я не оставляю, как большинство сервисов, всё как есть, а произвожу качественную чистку и обновление проклейки на новую. На это тратится довольно много времени и понимаю, что для большинства плевать как всё выглядит внутри, но для меня нет. Мне нравится ремонтировать, это моё хобби, которое я успешно переорганизовал в полноценную работу. Сам себе начальник, епта)

Скажете, вот для фотокарточки почистил уголок для вида, нам то не рассказывай xD

Нет. Чисто будет везде)

А далее, на начальном экране, можно увидеть блокировку активации и учётку предыдущего владельца

А дело всё в том, что заменой чипа яблоко не отвязывается от аккаунта, так как при каждой активации UDID (уникальный идентификатор телефона, который формируется из привязанных между собой микросхем процессора, arb и eeprom модема (она тоже привязана к модему, а модем процессору)) отправляется на сервер для проверки и если он совпадает в базе и имеет привязку, то выдаётся блокировка активации, а если не совпадает, то телефон не пройдёт активацию и будет дорогим стеклянным кирпичиком)

Вот такая вот интересная безопасность у эпол)

К слову, чип 256gb я менял на такой же объём, так как 12mini и 12 поддерживают только этот максимум, а 12pro и pro max - всего до 512gb.

Стоимость данной процедуры у меня 9000р.
