3D модель скачать можно здесь:
https://3dtoday.ru/3d-models/for-home/lighting/svetilnikplaf...

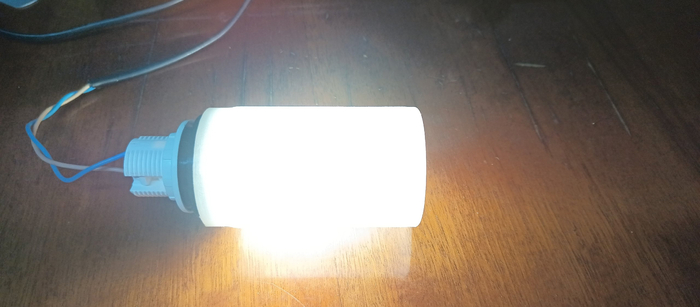

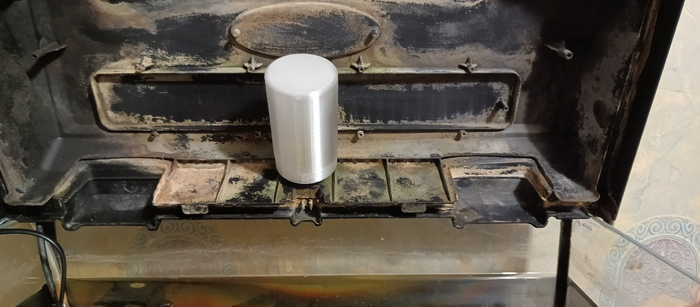

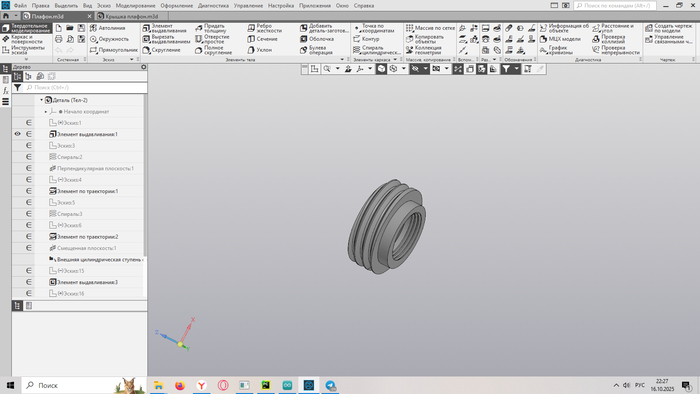

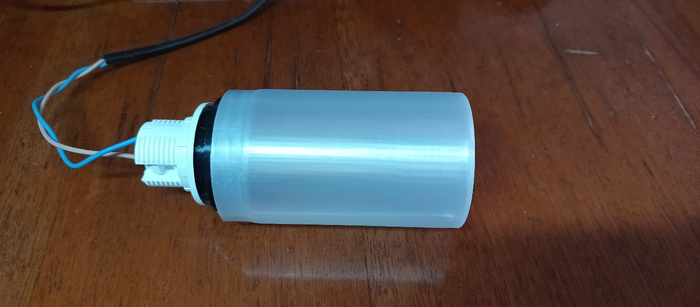

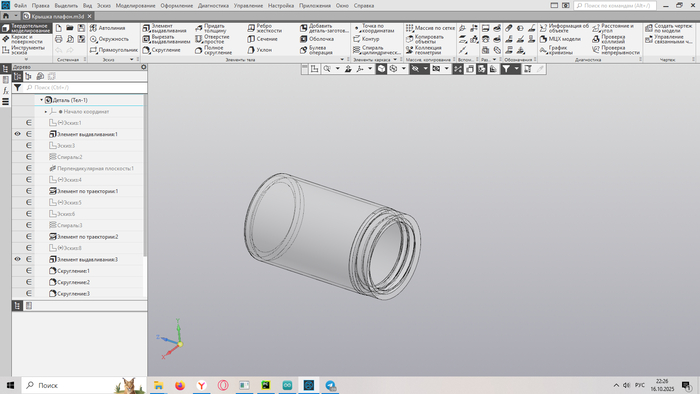

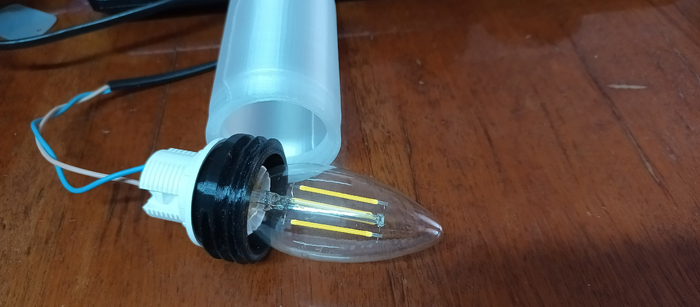

Плафон напечатан из прозрачного SBS, под резьбовой патрон Е14. Можно установить как филаментную, светодиодную лампу, так и лампу накаливания до 15 ватт. Спроектировал и напечатал закрытый плафон, что бы не зеленели и не отгнивали контакты в патроне от мелких брызг, создаваемых компрессором.

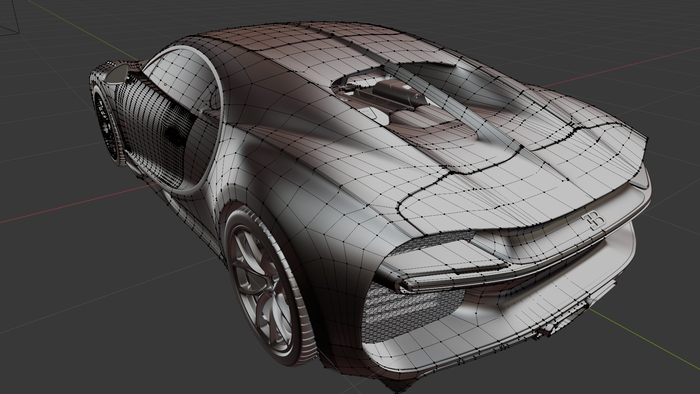

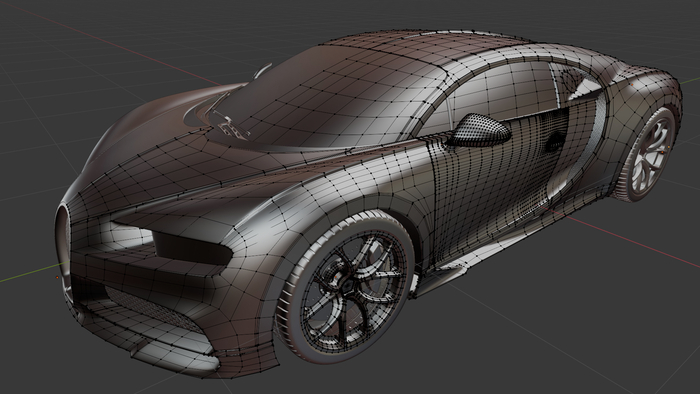

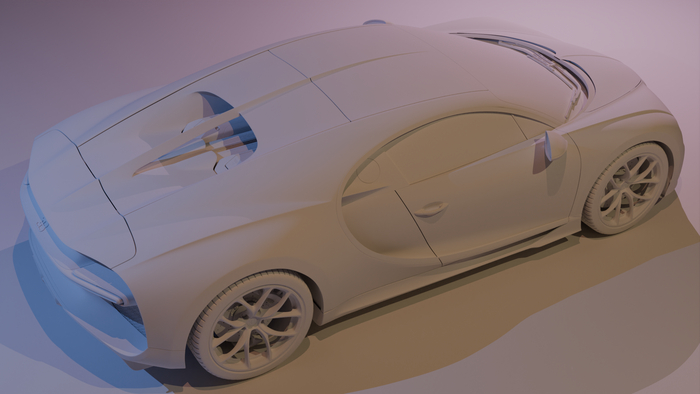

Давно хотел замоделить эту машину и наконец собрался с силами.
> Медицинский когитатор доставлен в наш аугментариум;
> Неопослушница НюЭта-58 уже занимается его настройкой;
> Предыдущие посты с НюЭтой-58 и когитатором;
Мαгос Инноkεнτuủ :: 790.025.М3
Пора собрать всё воедино и рассказать, чем я здесь, собственно, занимаюсь.
Идея появилась этим летом. Я решил создать свою систему хранения. Да, таких систем — сотни. Но в каждой мне чего-то не хватало.
Во-первых, почти все они выглядят как гаражные ящики. Это не плохо — практичность важна. Но я работаю дома, и не хочу превращать квартиру в мастерскую. Бесконечные деревянные короба на полках? Нет, спасибо.
Во-вторых, большинство систем — стационарные. Их вешают на стену или ставят, и больше не перемещают. А мне хотелось мобильности: что-то, что можно собрать, использовать, а потом убрать — как чемодан, но с функционалом настенного органайзера.

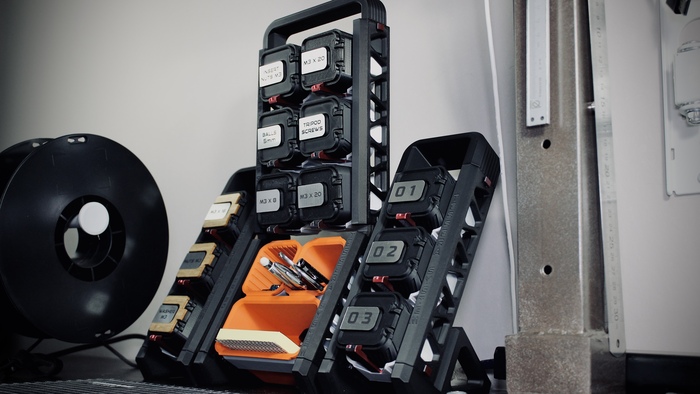

Я начал с самого главного — с «ядра системы». Чтобы строить модульную систему, нужно от чего-то оттолкнуться. Так появилась TB554.

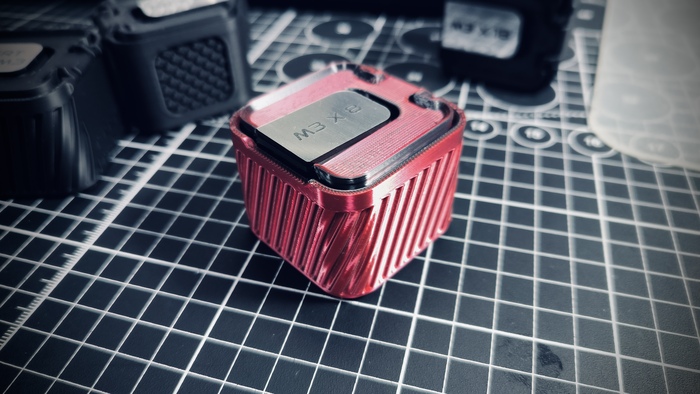

Название расшифровывается просто: Tessera Box 50×50×40 мм.
Размеры я подбирал под реальные задачи: какие детали чаще всего нужны 3D-печатнику, какие винтики, какие модули. И, конечно, под то, что требовалось лично мне.
Кстати, название Tessera — не случайное. Оно пришло из античности: в латыни и древнегреческом «Tessera» означало «мозаичную плитку» — квадратные элементы, из которых складывалась картина.
Так и моя система: «один модуль — бесконечные конфигурации».
Когда я пытался навести порядок в своих запасах, я постоянно натыкался на одну проблему: Коробочки заканчиваются, их снимают с производства, а новые не совместимы между со старыми. Их нельзя аккуратно сложить.
А с 3D-принтером всё иначе.
Вы никогда не останетесь без запасных модулей. Хотите — добавьте ещё один ярус через год. Хотите — напечатайте десяток контейнеров через пять лет. Главное — не потерять файлы.
И ещё: вкусы у всех разные. Кто-то выбирает сдержанный чёрный, чтобы вписаться в интерьер. Кто-то — яркие цвета, чтобы не потерять. А кто-то делает цветовую дифференциацию: красный — для электроники, синий — для крепежа, зелёный — для запчастей. Всё зависит от вашей фантазии.
Коробочки — это полдела. Главный вопрос: как их организовать?
У меня, как и у многих, есть:
Бытовой крепёж (саморезы, дюбели),
Метизы для проектов (болты, гайки, подшипники),
Электроника (кнопки, модули Arduino, светодиоды).
И всё это нужно в разное время. Под разные задачи. Когда чиню стул — не нужны транзисторы. Когда собираю лампу — не нужны дюбели.
Поэтому я выработал простой сценарий:
Достаю нужные контейнеры
Собираю временный стеллаж на столе
Работаю
По завершении — всё убираю в шкаф.
Система не висит на стене. Она живёт по мере необходимости.
Конечно, не обошлось без критики.
Чаще всего пишут:
— «Зачем столько пластика? Можно же проще!»
Можно. Но тогда ваш стол станет верстаком, а комната — гаражом. Моя жена не была бы рада такому раскладу. И я могу её понять.
А вот Тессеру она заметила. И даже попросила дамскую версию.
Так появилась Tessera Lady— с сердечками, в розовых тонах, но той же логикой внутри.
Я сознательно отказался от внешних креплений. Вся система строится только из напечатанных деталей. Нет покупных рейлингов, стеллажей, или полок.
Только филамент, принтер — и свобода. Да, это требует больше пластика. Но это даёт автономность. Вы не зависите от магазинов, поставщиков, стандартов.
Вы — сами себе производитель.
На данный момент готовы несколько комплектов:

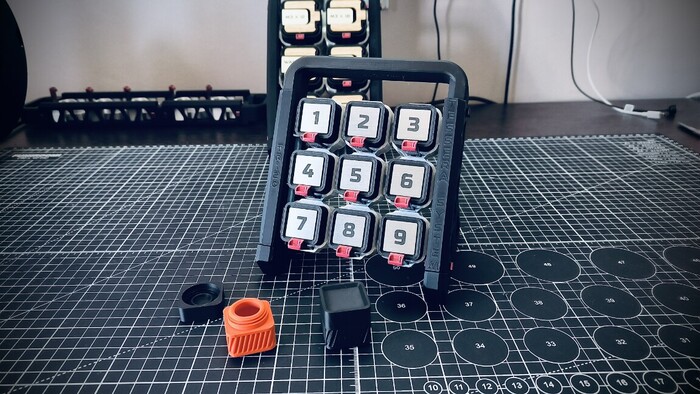

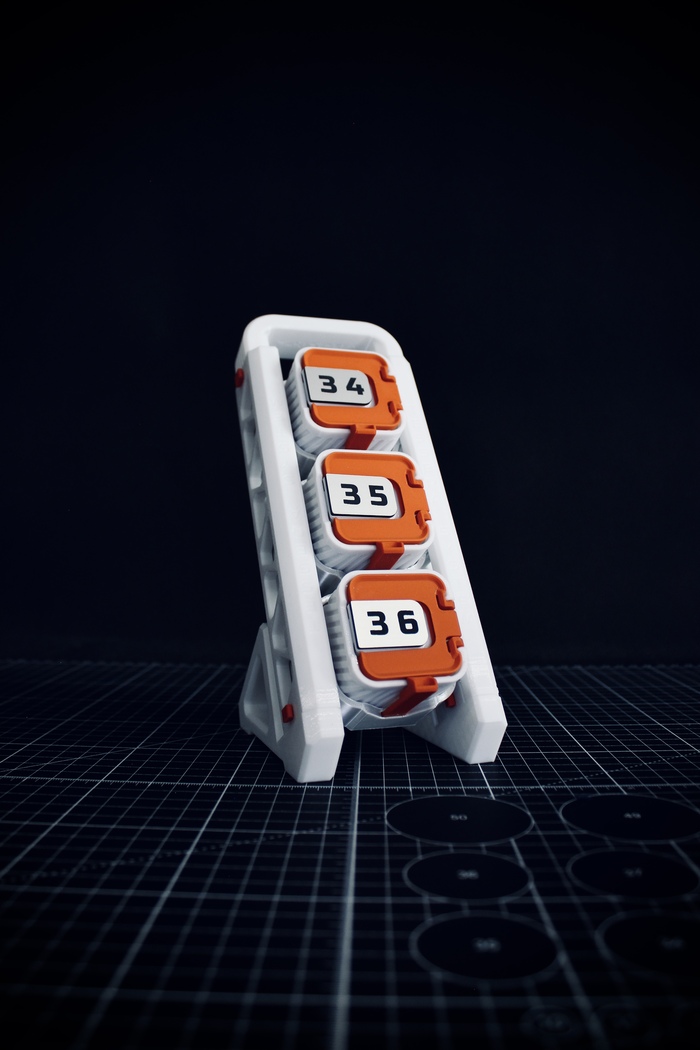

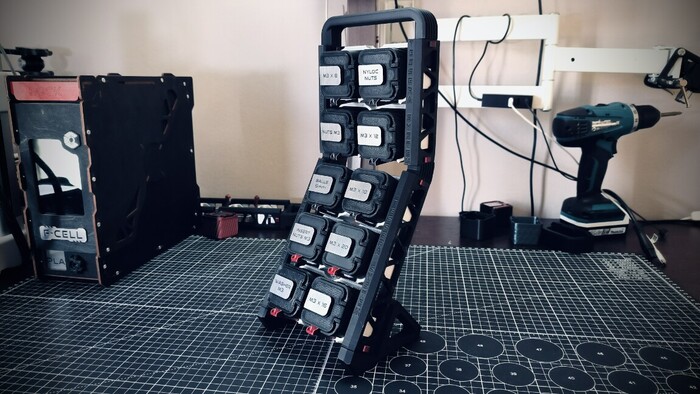

Первая система. Рельсы 180 мм, основание, ручка, держатели TH554, контейнер TB554.

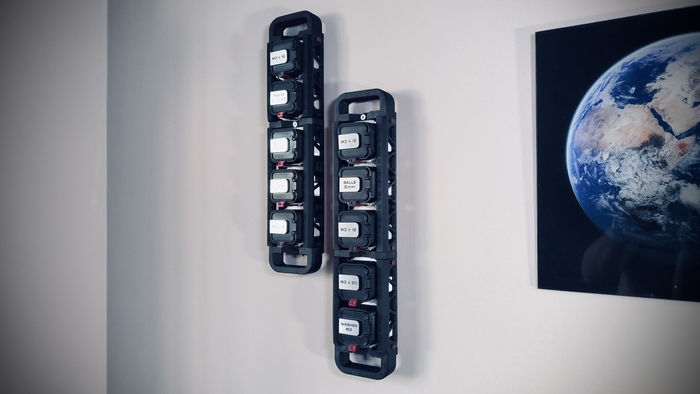

— Tessera Wall Type A
Для тех, кто всё-таки хочет повесить — но без дин-реек. Всё крепится через напечатанные элементы с отверстиями.
Добавлены рельсы 120 мм, угловой соединитель (30°), и двойной держатель TH554 Duo. Система стала выше и шире.
— Tessera Desk Type C
Появились новые контейнеры TB333 — для самых мелких деталей. И специальные держатели под них.
Отдельная версия, с сердечками. Все изменения — косметические. Файлы TB554 и TB333 включают оба дизайна коробочек.
Сейчас я тестирую органайзер для канцелярии — на той же базе, но с новыми держателями TOF, и открытыми контейнерами. Предназначен для канцелярии, но вам решать, что туда класть.
Пора делать единый каталог модулей — но на это нужно время.
Параллельно развивается коммерческий проект: мы создаём подставки под ножи на базе Tessera, которые будут продаваться в магазинах как готовые изделия. Пока не раскрываю детали — но надеюсь, скоро расскажу больше.
То, что начиналось как «коробочка для болтиков», превратилось в целую систему, которая занимает всё больше времени, сил — и места на жёстком диске.
TB554 скачали уже около 600 человек. Значит, кому-то это нужно.
Спасибо, что вы есть.
Буду заканчивать — пост вышел длиннее, чем я планировал.
Живите и процветайте. И да прибудет с вами адгезия.
Видео по сборке органайзера прикладываю:
Видео взято отсюда: https://t.me/skyworkermodels/240
Финальная версия кольца жизни
Сам далёк от 3d моделирования. Нужна помощь что бы разобраться как делать модели , какое приложение использовать, и какие есть тонкости

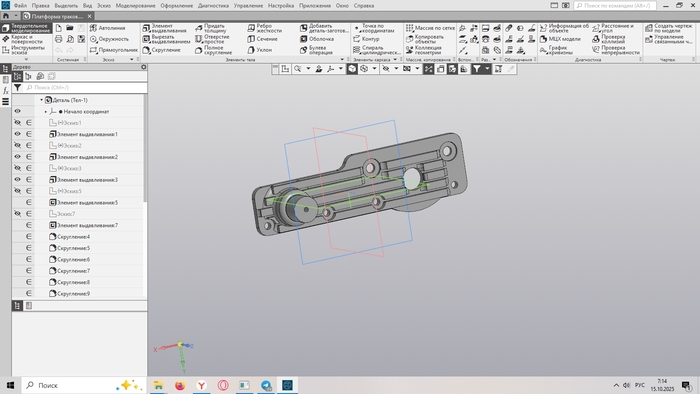

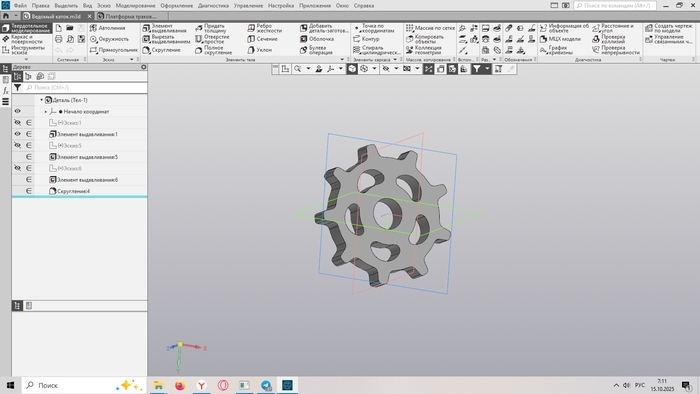

Ведомый каток.
Трак

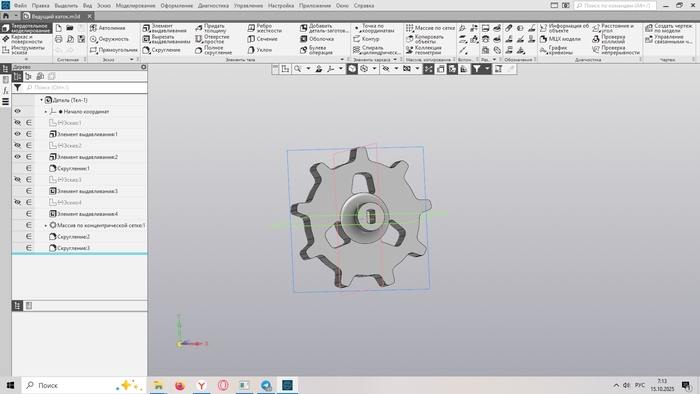

Ведущий каток
Борт
Гусеницу вращает шаговый двигатель 28BYJ-48. Драйвер двигателя ULN2003.
Траки собраны на штифтах из медного лакированного провода 1,5 мм.кв.
Всем пламенный привет!
Хочу поделиться небольшой, но приятной историей безо всякой рекламы.
И тем более - без донатов.
Просто покажу процесс и свою «поделку».

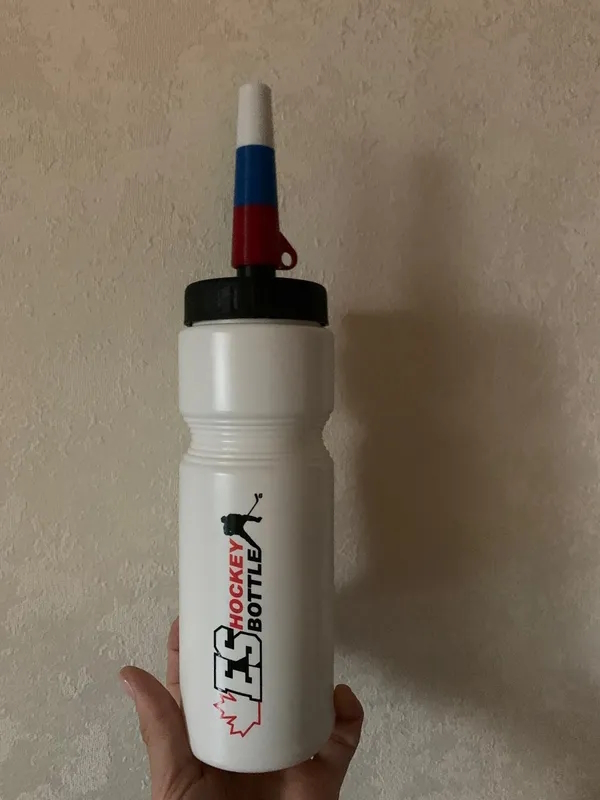

Ко мне обратилась коллега моей супруги. Её сын хоккеист, и у них есть специальная бутылка для воды с трубочкой, типа Mad Guy. Проблема в том, что после тренировки открытый мундштук валяется в сумке, куда набивается всякая грязь, пыль и кто его знает что ещё. В общем, не гигиенично и есть риск, что вода вытечет.
Мама попросила сделать какую-нибудь крышечку, чтобы закрывать эту дыру, но так, чтобы не мешать обычному использованию бутылки.
Я человек ленивый, поэтому первым делом пошёл искать готовое решение в интернете. Логично же, что такая проблема должна быть у тысяч родителей и спортсменов! Каково же было моё удивление, когда я ничего путного не нашёл.

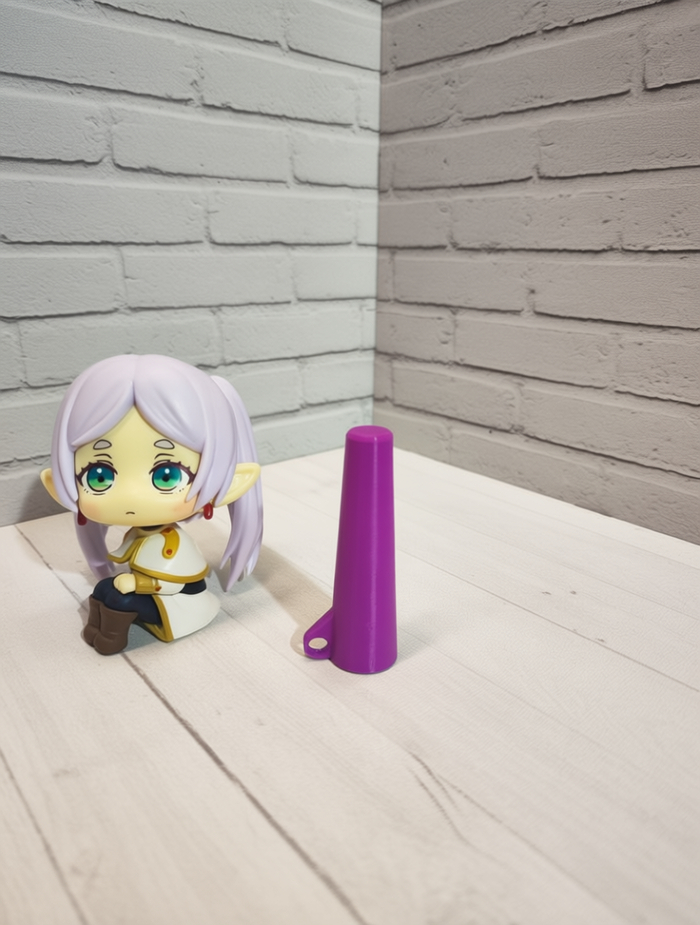

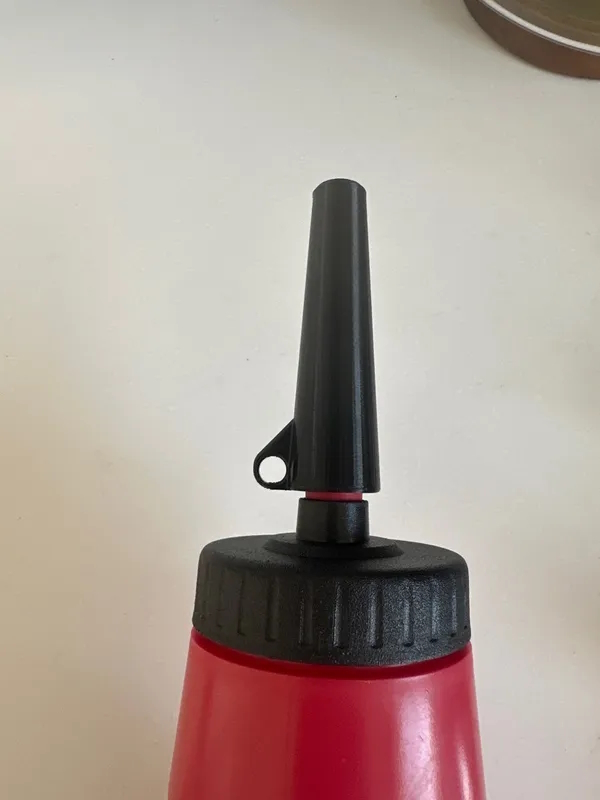

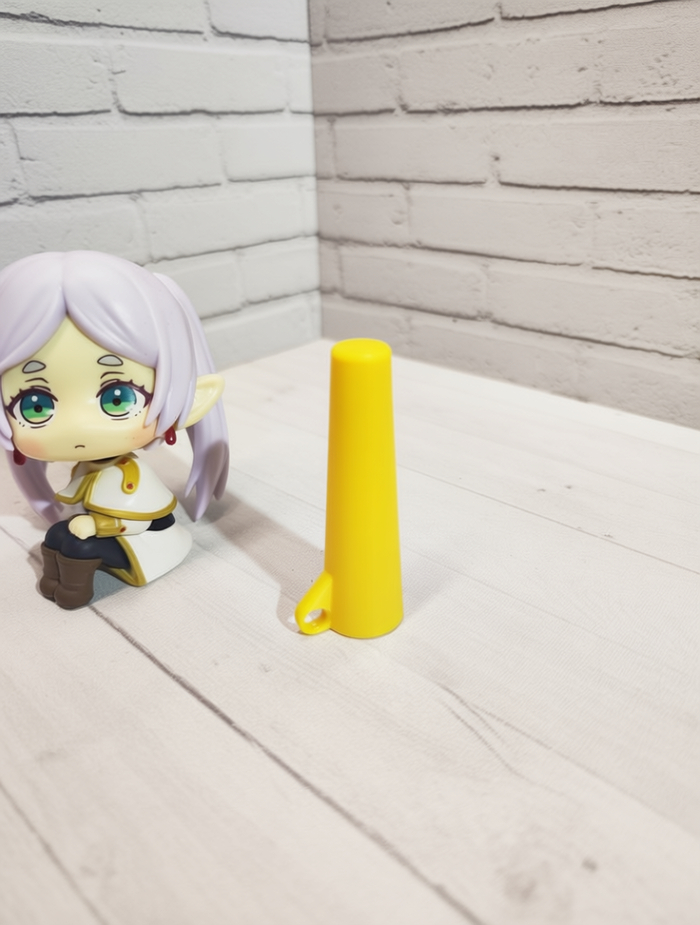

Пришлось брать дело в свои руки. За вечер набросал модель в программе, распечатал на 3D-принтере. Крышечка получилась что надо — защёлкивается с приятным кликом, сидит плотно.
Передал готовое изделие. Ребёнок, как оказалось, был невероятно счастлив такому простому апгрейду, мама довольна. А я в очередной раз убедился, что 3D-печать — это не только для игрушек и сувениров, но и отличный инструмент, чтобы по-настоящему помогать людям в бытовых мелочах.
Спасибо вам за внимание =^_^=
Здоровья вам и вашим любимым!
Далее немного фотографий людей, кто теперь тоже владеет этим аксессуаром (Листаем в бок):
