Появилась проблема: закончилось место для филамента. Он начал претендовать на жилое пространство в квартире, а я начал искать решение.

Внутренний адекват боролся с техноманьяком. Пока ничья.

Первое что пришло в голову — повесить на стену полку, и поставить его туда. Но! Я же ленивый. Я не хочу постоянно перекладывать коробки с места на место, и менять местами катушки(знакомо, да?). Тогда я подумал, что нужно сообразить, как печатать прямо из коробки.

— Но филамент же будет падать!

— Я сделаю ограждение.

— Тогда нужно решить ещё и проблему влаги, чтобы дважды не вставать!

— Ок, положу внутрь селикагель.

— В картонную коробку?

— Да… Ну тогда куплю контейнеры, и сделаю Драйбоксы.

— Ты видел как это выглядит? Тебя жена не выгнала с принтерами. А ты хочешь ещё и склад дома устроить? У тебя же есть лазерный станок!

— Ладно. Сделаю сам…

Так родилась идея системы хранения, которая позволит:

• быстро менять филамент

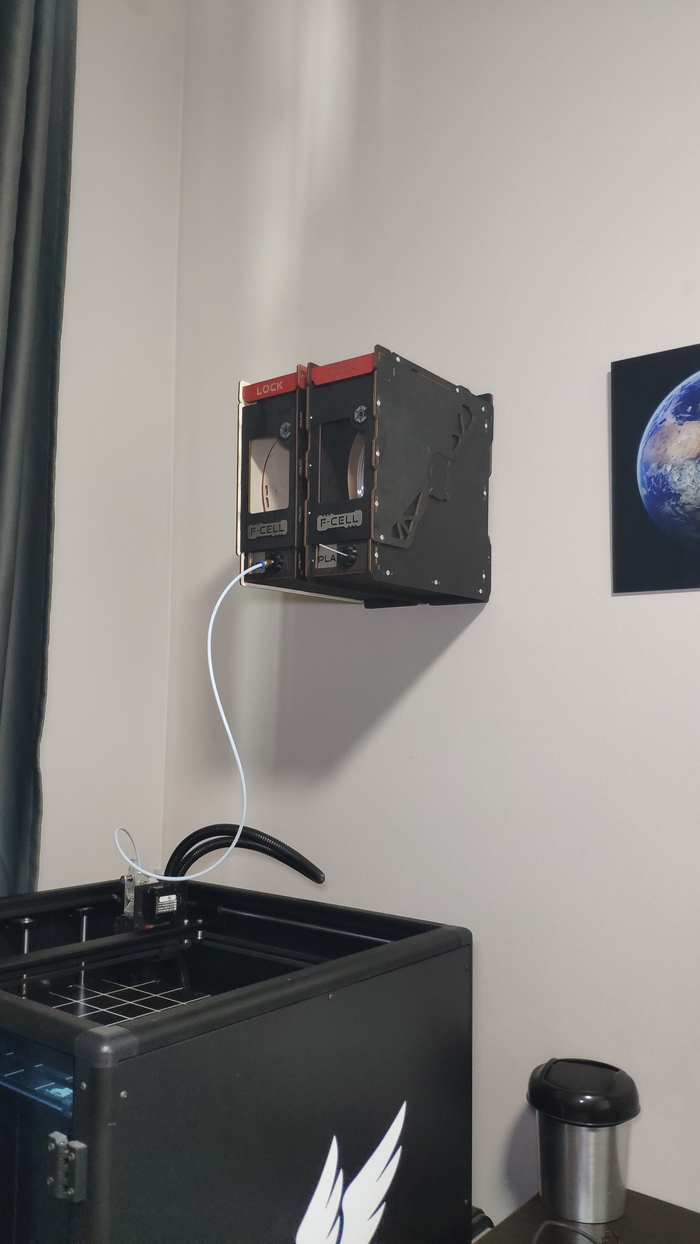

• печатать прямо из короба

• экономить место

• легко сниматься

• защищать от влаги

• защищать от пыли

  И желательно, чтобы это выглядело опрятнее чем куча пластиковых коробок на полке.

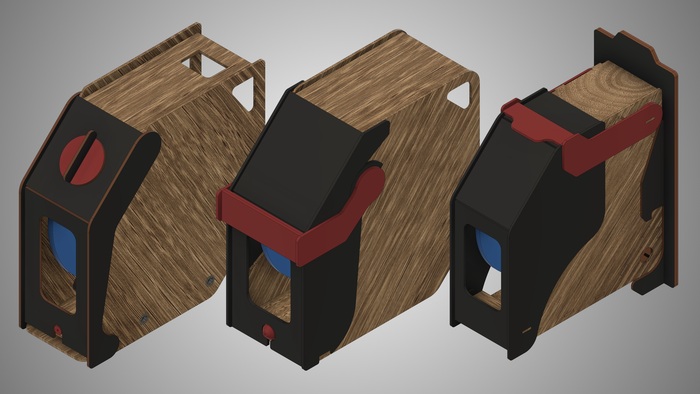

Я спроектировал 3 версии. Одну из них вырезал и понял что шарниры не подходят. Если дверь открывается вверх, то нельзя добавить второй ярус. Если вперёд — толгда она мешает доступу в отсек с катушкой, и т.д.

Решил делать конструкцию надёжной и простой.

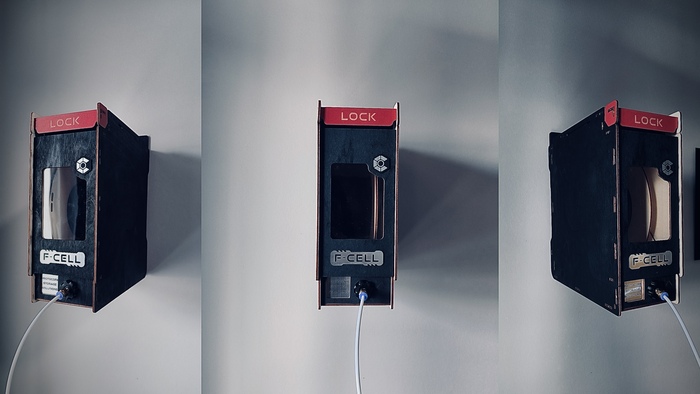

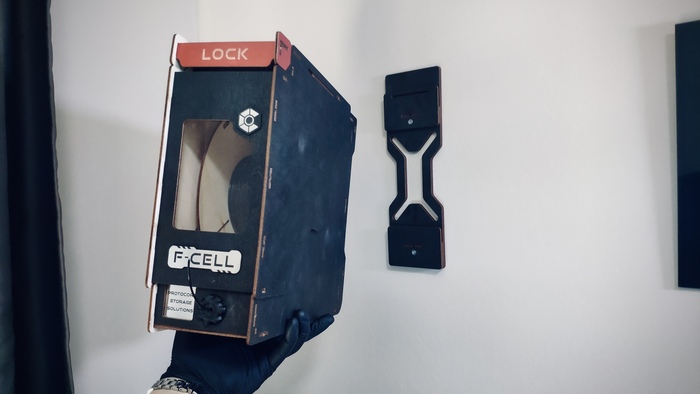

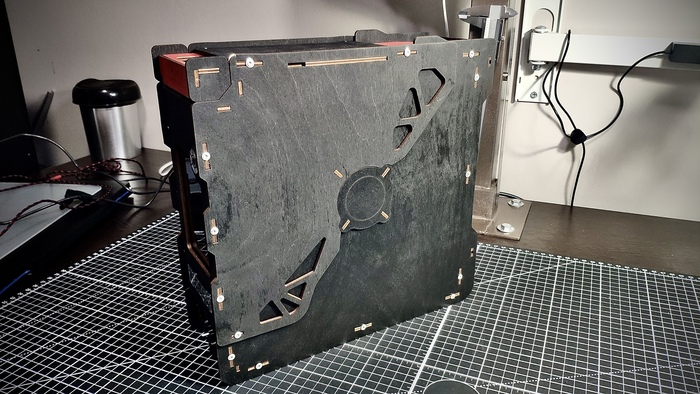

Красная рукоятка — это замок, который фиксирует крышку и коробку на кронштейне.

Да, ячейка выполнена из фанеры, и она не герметична. Но делать из акрила — это что-то на богатом. А оборудования для вакуумной формовки у меня пока нет. Остальные методы и материалы слишком дорогие, или сложные.

Передняя крышка снимается целиком.

Внутрь помещается любая катушка массой 1кг. Самая большая оказалась катушка Filament Forge. 200мм диаметром, и 80мм шириной. Esun, Bestfilament, Kingroon, и китайские ноунеймы оказались меньше, так что они влетают ещё проще.

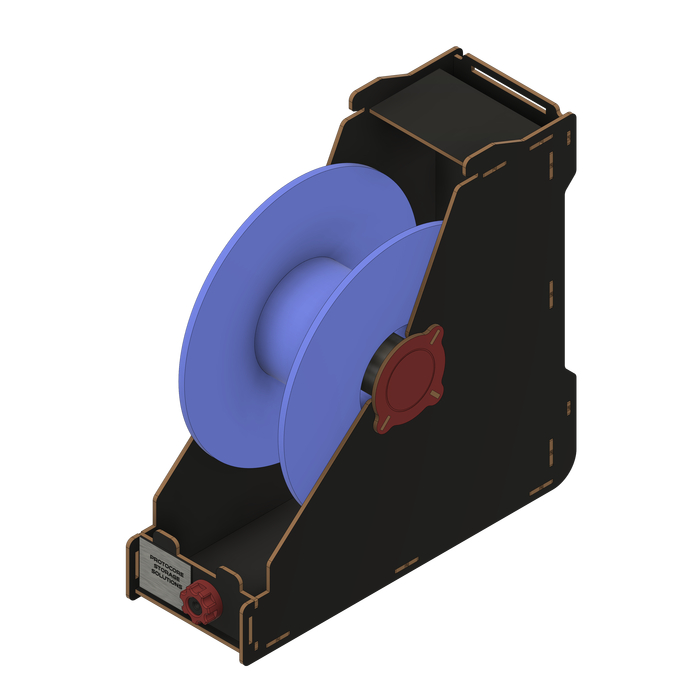

Сама катушка подвешивается через центральное отверстие, на обычную канализационную трубу 40мм. Подшипники решил не использовать, ибо тогда много печатных деталей, винтов, и возникают проблемы с фиксацией для переноски.

Сопло печатается на принтере, и фиксируется гайкой. А слева от него добавил окошко для таблички с типом филамента, она заменяемая.

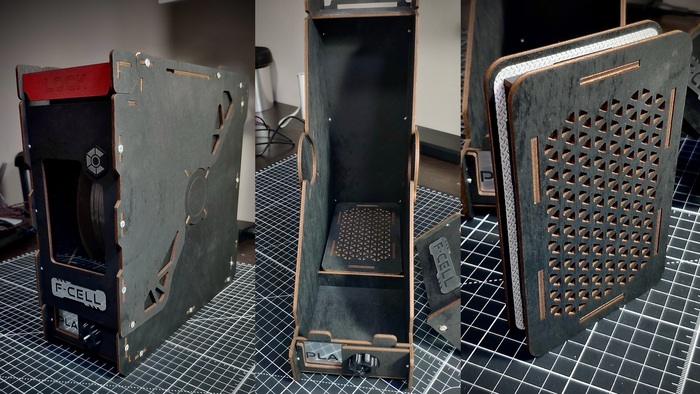

Сейчас я протестировал первую версию. И нашёл ряд недостатков:

• Втулка плохо держится в отверстиях(если вы понимаете о чём я)

• крышка неудобно устанавливается

• Боковые стенки начали отходить. Решение с клеем надо пересмотреть.

Часть решений уже найдены. Остальные в процессе. Скоро будет новая версия.

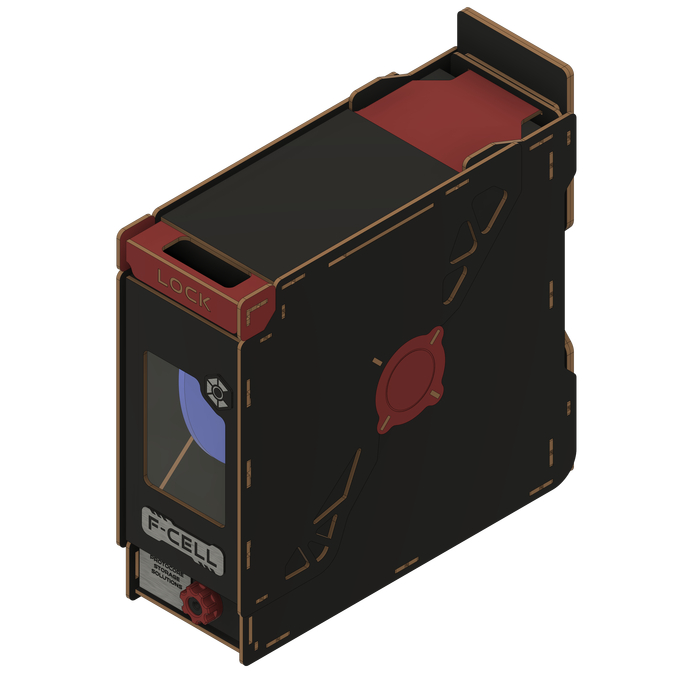

Выглядеть она будет примерно так:

Если у вас есть Ютуб, то вот Вам видео как это работает:

Свои идеи по доработке, или улучшению предлагаю писать здесь, в комментариях. Если чья-то идея будет реализована — подарю финальный экземпляр:)

Всем бобра!
