На просторах этих ваших интернетов напоролся на сборку тепловизора на основе компонентов ФПВ. Сборка была максимально бюджетной, но не вот прям красивой. Ну что ж начинаем тогда дополнять, углублять и всячески модернизировать. Но так же задача бюджетности не снимается.
Берем тепловизионную камеру с али Кронштейн объектива 384x268 (название прям каитайское дальше некуда). Ценник за подобное разрешение матрицы в районе 20-22К. На выбор продавец дает линзы с фокусным расстоянием 4мм, 6,2мм и 9,7мм (влияют на размер сигнатуры и угол обзора - чем меньше фокусное расстояние тем больше угол обзора). Задача была сделать гляделку поисковую на бронешапку для игры друзей (страйкбол), значит берем 4мм с надеждой не офигеть в процессе ношения.
Матрица выдает аналоговый сигнал, значит нужен не менее аналоговый глазок, что бы глаз тоже видел что там видит матрица камеры. Под параметры матрицы нет смысла добывать что-то в фулХД и выше. Для задачи подходит Лупа для ночного видения V770 /V780-C (опять не менее китайское название) с того же Али прайсом примерно в районе 14-15к.
Далее нужны всякие мелки штуки типа вплавляемых гаек, кнопочек, разъемчиков (о них позже), но с ними вполне справится озон с доставкой "завтра/послезавтра".
Итак, есть у нас камера, экран и пара тонн энтузиазма. Но в такой сборке работает оно прям не очень. Для работы аппарата нам надо немного электричества, которое желательно еще и носить с собой. Смотрим на параметры входного напряжения приборов: камера 5-16В, экран 3,5-5В. Ну вот на 5В они пересекаются, значит принимаем 5В, что бы не плодить лишних элементов в схеме. Внезапно 5В выдает повербанк с юсб тип-с. Значит для приттания прибора нам нужен разъем мама данного формата - заказываем на озоне. Что бы можно было управлять прибором без коммутации проводом нужна кнопка. Тут уже на вкус и цвет, я выбирал самую плоскую с самым простым видом монтажа (неожиданно это оказался выключатель для торшера).
Ну и самое главное: теперь надо все это облечь в корпус. Для 3Д черчения я нашел для себя T-Flex. Автокадоподобная прога местного производства, да еще и с халявной учебной лицензией, конечно надо! Скомуниздив идею у импортного самоделкина, ваяющего ПНВ на базе ФПВ камеры Найт Игл (протестировано - фигня какая-то), делаем внутренний модуль, для совместного крепления камеры и экрана (приехавший экран придется разобрать).
После некоторых мытарств с проводом, нашел повышающую плату до 5,1В. Значит можно пилить корпус на батарейках!
В итоге родилось вот такое поделие сумеречного разума.
В перспективе таки доработать смену палитры и добавить перекрестие.

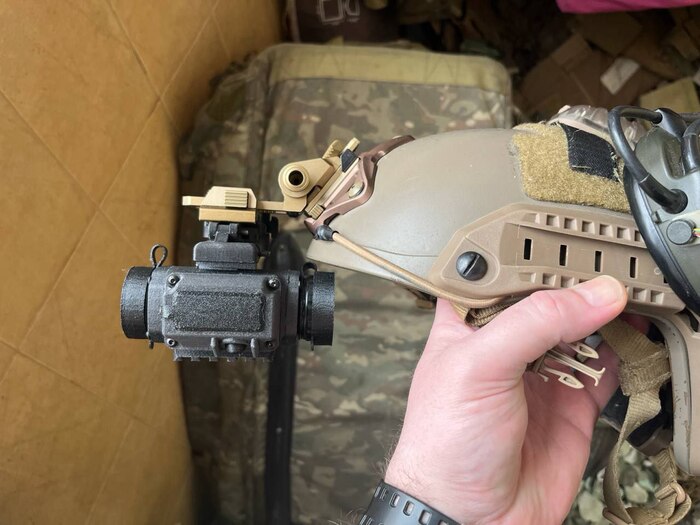

Вот так оно крепится на шлем
Глазом картинка сильно лучше чем на фотке с телефона
Так и не понял этого нового прикола с бинокулярным расположением.
По просьбам трудящихся и просто мимкрокодилов.
Ссылки:
Модуль камеры: https://aliexpress.ru/item/1005006965371463.html?sku_id=1200...
Визор: https://aliexpress.ru/item/1005008129796707.html?sku_id=1200...
Учтите, что они там периодически заканчиваются и приходится искать снова.
кратность х1 обеспечивает линза с фокусным расстоянием 9мм
