Вот так монтировали розетки в конце 70-х. Видимо сроки горят, а подрозетники не завезли

В наше время сложно понять, как техника может работать только от батареек, без возможности подзарядки. Дефицит батареек в СССР был хроническим. Их завозили редко и в маленьких количествах — с прилавков сметалось за пару часов.
При этом в каждой семье была переносная аппаратура: радиоприемники и магнитофоны. Хорошо, если у них был блок питания и при отсутствии батареек могли работать от розетки. Ведь было же полно радиоприемников, которые работали только от батареек.

Отдельных универсальных блоков питания от сети 220 вольт то ли выпускали мало, то ли до нас не довозили-я их в продаже ни разу не видел. Ну раз батареек нет, то тут начиналось «голь на выдумки хитра».

Для варианта «слушать только дома» старались достать сухие элементы.

Скручивали их изолентой и получался массивный и долговечный элемент питания на 9 вольт. Приемники с такой батарейкой работали годами. Кто то приспосабливал старые автомобильные аккумуляторы.

Раньше перемычки были открытыми и можно было получить любое напряжение кратное 2 вольтам. Для приемников использовали 5 банок-это около 10 вольт.

Я часто зависал у соседского мальчишки. У него сиротливо стоял приемник «Альпинист-418» без батареек. Мы решили его «оживить». Сейчас даже не помню откуда я узнал эту хитрость… то ли где то вычитал, то ли кто то подсказал. Ну явно не сам додумался в шестом классе то. Суть идеи в следующем:

В розетке у нас два провода: «фаза» и «ноль». По науке «фаза» -это 220 вольт относительно потенциала земли, а «ноль» это потенциал земли. Особенность деревенских электросетей был в том, что «нулевой» провод заземлялся на подстанции, а пока этот провод по столбам дойдет до дома на нем «остается» около 6-7 вольт относительно потенциала земли. Вот этим мы и решили воспользоваться.

К тому времени я уже диод отличал от резистора и найти 4 диода Д226 не составило труда. Из них скрутили схему выпрямительного моста-чтобы из переменного напряжения сделать постоянное.

Заземление сделали просто: вбили в подполе кусок арматуры, обильно полили его водой и присоединили к нему провод.

С помощью индикаторной отвертки выяснили где в розетке «фаза», а где «ноль». Причем как пользоваться индикаторной отверткой нас учили взрослые-мол провод «фазы» ни в коем случае трогать нельзя -убьёт! Недавно наткнулся в интернете на фото советских отверток-прям бальзам для сердца:

Мы присоединили один провод к «нулевому» гнезду розетки, а второй провод-к заземлению. Получилась такая схема:

Померили прибором-на проводах к приемнику около 10 вольт. Присоединяем и тут же из динамика приемника раздается мощный гул- забыли включить сглаживающий конденсатор после выпрямления. Порывшись в загашниках находим конденсатор от радиолы. Емкость конечно небольшая, но выбирать не приходилось.

Подключаем его и снова включаем приемник. На этот раз приемник заработал чистым звуком!

Еще много лет эта конструкция замечательно обеспечивала электропитанием радиоприемник. Мы практически и не выключали радиоприемник, уже не было опасения, что батарейки быстро «сядут».

Такая вот интересная самоделка времен СССР-халявная замена дефицитным батарейкам.

С точки зрения электробезопасности-наша конструкция была не опасней любого другого электроприбора. Хоть и нет гальванической развязки с сетью, но и фазный провод нами не используется. Теоретически радиоприемник мог выйти из строя от скачков напряжения при включении мощных потребителей, но в деревне 70х годов таковых не было.

Единственная опасность- это обрыв нулевого провода между нашим домом и подстанцией, но такого катаклизма на мой памяти не случалось ни разу за полвека.

Здравствуйте! Я сделал у себя в комнате ретро-проводку без заземления, дополнив существующую проводку. Причём без всякой гламурной дорогостоящей "ретропроводки" из витого провода на роликах и не менее дорогих "ретро"-розеток и т.п.

Эти розетки сделаны в СССР, куплены на барахолке. На корпусе имеются крестообразные канавки для удобства вставки вилок в темноте. Внутри подпружиненные контакты. Розетки соединял шлейфом, но без разрыва провода (это важно).

Провода - типа ВВГНГ 2х2,5 (похожие с двойной изоляцией уже были в 80-х, типа ППВ или АППВ не нашёл, да и такие мне не подходят из-за одинарной изоляции), смонтированы с помощью металлических полосок, приделанных к стене.

Коробка из карболита белорусская, в этой сделано соединение с ранее установленной проводкой. Такое же соединение (гильзы) было сделано внутри корпуса современной евророзетки под коробкой, чтобы не соединять шлейфом.

Чёрные розетки - современные, но изготовленные по старому стандарту, с керамическим основанием, цилиндрическими пружинами под контактом и корпусом из карболита, отверстия увеличенные по сравнению с советскими розетками. Белый провод на крючках - это к современному удлинителю с евророзетками.

Коробки - карболитовые (новодел), внутри гильзовое соединение проводов.

ещё розетки...

К квадратным розеткам провода идут за накладной панелью без крепления к стене, благо стыки в отделке позволяют.

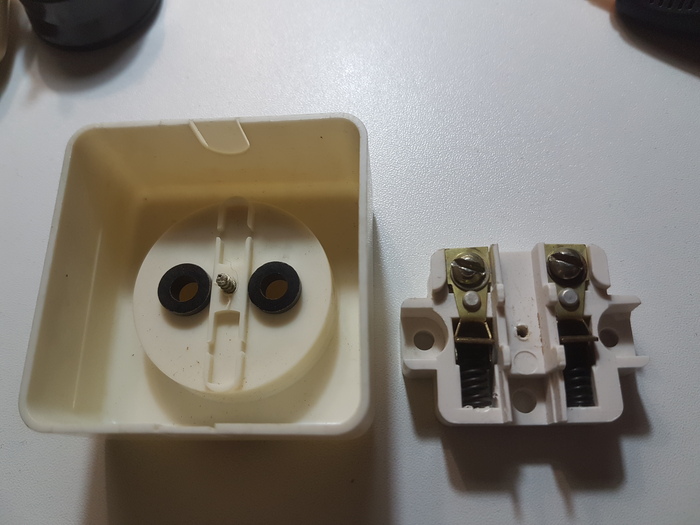

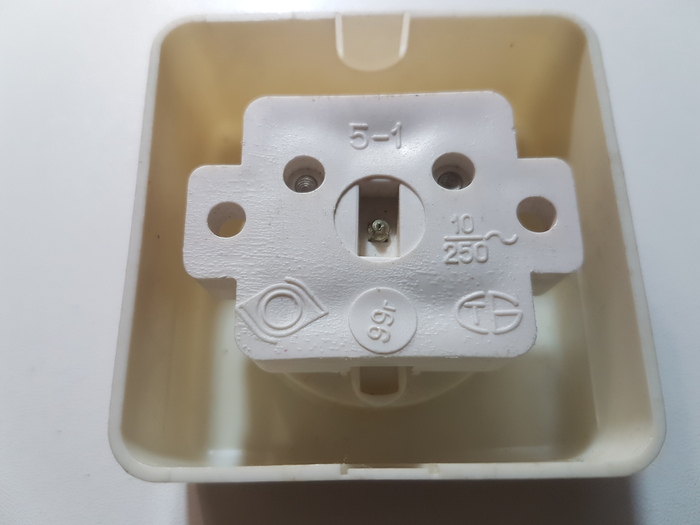

Советские розетки скрытой установки (тоже с подпружиненными контактами), которые я подключил к скрытой части существующей проводки. Подключать пришлось шлейфом к евророзеткам из-за недостатка места и коротких проводов (проводом того же сечения, что и ранее установленные), но нагружать советские розетки я серьёзно не планирую...

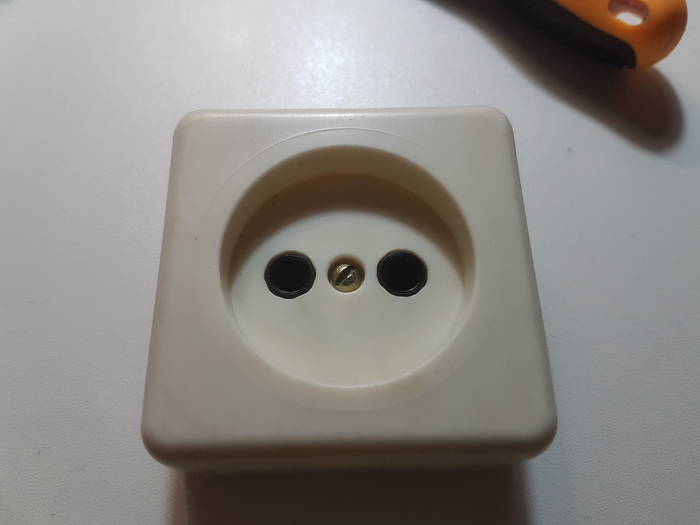

Кто помнит такие? Были в основном такие круглые, а также квадратные скрытой установки (таких у меня нет). Годы выпуска конкретно этих - навскидку 1989-1992. В отличие от обычных круглых розеток без заземления - такие встречаются редко.

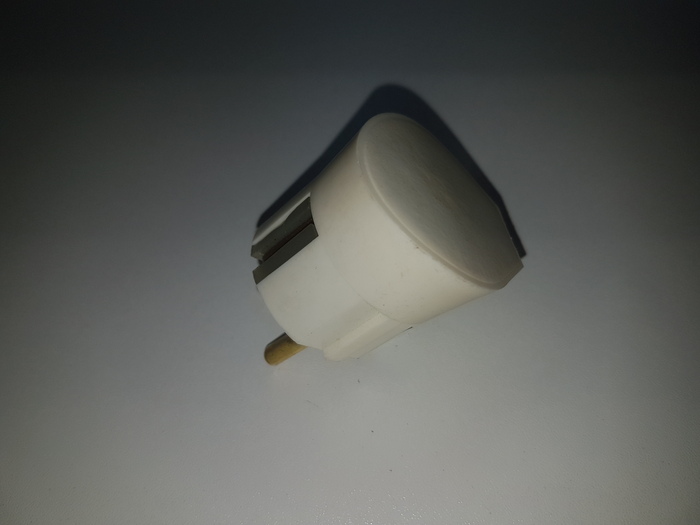

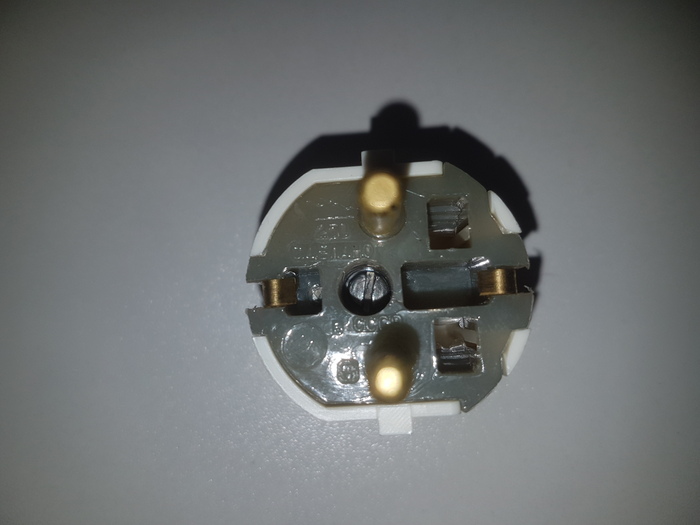

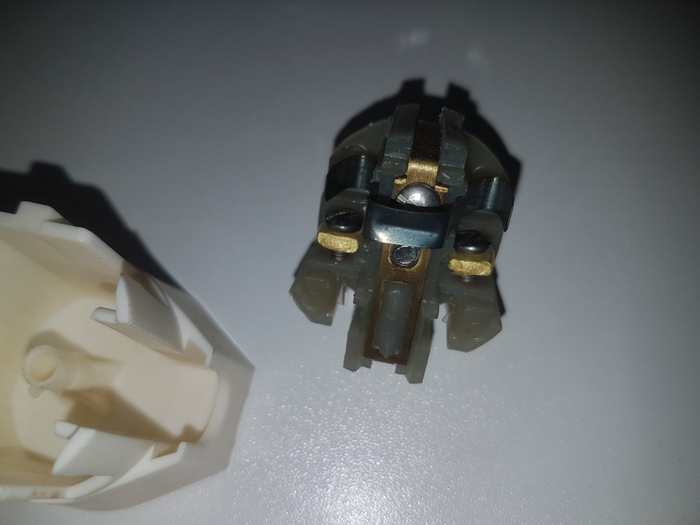

Вилка, тоже советская. Правда, уже полностью пластмассовая, не карболит.

Здравствуйте! Сейчас я буду сравнивать колодки для удлинителей разных времён и производителей, оценивать их по качеству и удобству.

Начнём с самой старой - советской красной колодки производства " МЗНВА" - Московского завода низковольтной аппаратуры. Корпус колодки сделан из красного и чёрного реактопласта - неплавящегося пластика.

Сзади у неё указаны логотип, цена и характеристики. Год выпуска 1983. 6А, 250В.

Внутри колодка выглядит так. Шины довольно толстые (может быть, и более чем на 6А, провод припаян. Сами шины держатся в основании весьма надёжно. Предусмотрены шторки, которые открываются путём сдвигания вилки в пазах. Недостаток колодки - не входят современные толстые вилки (можно расточить, но лучше не надо).

Моя оценка - 5- (за несовместимость с толстыми вилками).

Вторая колодка - тоже МЗНВА, и тоже СССР, но более поздняя - 1988 год. Выглядит давно уже не очень, но с поставленными задачами справляется. Корпус уже из полистирола, пожелтевшего со временем, но ещё остаточно прочного.

Внутри тоже толстые шины, но они держатся уже в съемных держателях из текстолита.

Оценка - 4.

Третья колодка - белорусская, производства Бобруйского УПП БелТИЗ, 2000 года выпуска. Внутри у неё не шины, а раздельные розеточные механизмы (кстати, кто-нибудь встречал такие колодки и удлинители?) из карболита того же завода, соединённые шлейфом медным проводом. Сам корпус из АБС-пластика или полистирола, пожелтевший со временем, но достаточно прочный.

Контакты в механизмах лепестковые, а не подпружиненные, в этом недостаток колодки - после толстых вилок (они входят) тонкие уже будут хуже держаться. На колодке написано 6А, а на механизмах - 16А.

Оценка - 4 (за лепестковые контакты), 5 - за идею.

Следующая колодка - Makel турецкий, возраст примерно 10-12 лет. Корпус их АБС-пластика, который немного пожелтел, но сохранил прочность. Внутри - шины внутри специальной "капсулы".

Вот вскрытая "капсула", шины толстые, держатся надёжно, между ними изолирующая "стенка". Провод зажимается в специальных клеммах, приклёпанных к шинам (лучше дополнительно пропаивать).

Оценка - 5-.

Колодка Эра с выключателем. Новая (покупал пару лет назад). Пластик прочный, белый, пока не изменил цвет. Внешне выглядит отлично.

Выключатель был изначально присоединён проводами к шинам. Шины хорошие, но держатся в ножках-держателях, являющихся частью корпуса. Такое решение выглядит ненадёжным, известны случаи, когда ножки эти ломались и шины разъезжались, ухудшая контакт и иногда даже вызывая КЗ. На всякий случай проложены изолирующие трубки.

Оценка - 4- (за ненадёжные крепления шин).

Дешёвая колодка с выключателем за 150 рублей. Корпус ужасного качества из мягкого пластика (полипропилен?), шины сомнительные, изолирующая вставка красного цвета из полупрозрачного пластика (вроде полипропилена, который отлично горит и плавится).

Сама изолирующая вставка и шины. Выключатель даже не соединён проводами. Зажим для шнура отсутствует, отверстие в корпусе только под тонкий шнур типа ШВВП-2х0.75. Сам корпус собирается лишь на два хлипких самореза. Весьма пожароопасное изделие.

Корпус кривой, топорно сделан (фото плохо передают).

Оценка - 2.

Сомнительная колодка Makel, купленная в 2022. Похоже на подделку, на упаковке была указана страна - Армения. Здесь уже моя доработка - неонка в зелёном стёклышке и изолента для стягивания шин.

Внутри шины в изолирующей вставке, но она без нижней крышки (в отличие от оригинала). Шины из тонкого, хоть и упругого, сомнительного медного сплава, тонкие вилки слабо держат с самого начала. Потому пришлось их стянуть изолентой. Сам металл шин был окислён, пришлось чистить мелкой шкуркой. На второй фотографии - одна шина склёпана криво (со смещением).

Корпус сделан неаккуратно и весь в царапинах. Материал корпуса - сомнителен, возможно, легко горюч.

Оценка - 3-.

Интересуют ваши мнения по колодкам других марок и их качеству.

Кто-то ранее ругал советские розетки. Мол, дерьмо они, искрят, вилки выпадают. Так вот сравним розетки двух видов.

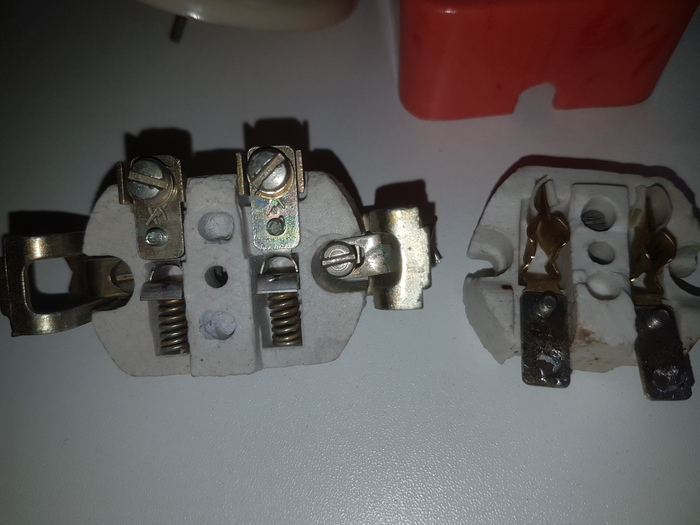

Слева - хорошая розетка с подпружиненными контактами, справа - плохая с лепестковыми.

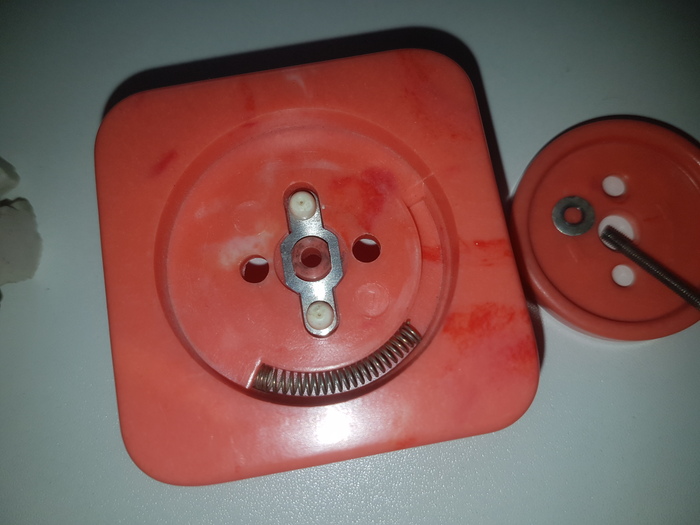

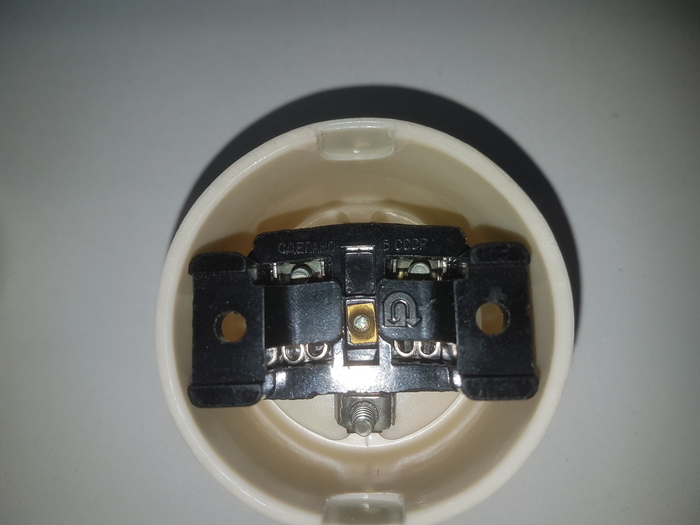

Хорошо видно, как в круглой розетке сделан механизм. Пружина прижимает каждый штырь вилки к контакту, который прикручен к клемме (нужно не забывать затягивать винты крепления перед установкой!). Справа же - лепестковые контакты, которые, действительно разгибаются и теряют контакт с вилкой, из-за чего искрят и трещат.

У правой розетки, правда, есть защита от детей - вилка вставляется в отверстия, отжимая пружинную пластинку с выступами, и поворачивается на 90 градусов.

Также есть белорусская розетка 1999 года (изготовитель: предприятие "Элуиз" БелТИЗ, г. Орша)- в ней основание пластиковое, а не керамика и корпус тоже из обычного полистирола или АБС-пластика, но контакты подпружинены, отверстия уже под толстые вилки.

Интересно, кто-нибудь выпускает розетки с подпружиненными контактами? Кто подскажет, какие из марок современных розеток самые хорошие и самые плохие?
