Нашёл подпольного лампового миллионера⁠⁠

Кого только не приходилось встречать в жизни, но такого "лампового" миллионера вижу в первый раз и честно говоря глазам своим не верю. Гляжу на цены и удивляюсь: что-то очень уж он подозрительно добрый. Нет ли тут какого подвоха... или я уже слишком подозрительный?

Довольно часто в интернете сталкиваюсь с продавцами ламповых радиоприемников 30х-50х годов. Это был золотой век радиовещания и производители выпускали шикарную аппаратуру на любой вкус и кошелек. Увы, время нещадно и теперь они практически коллекционная ценность. Поэтому цены на такие радиоприемники очень высокие. Счастливчики-владельцы таких аппаратов загибают цены от 50 тысяч и до миллиона.

Иногда вижу объявления о продаже целиком коллекции ламповых радиоприемников. Вся коллекция, это 8-12 аппаратов. Большее количество хранить в квартире просто неудобно, ведь они весьма габаритные:

И вот представьте себе моё удивление, когда я наткнулся на интересного товарища, продающего сразу около сотни ламповых радиоприемников, причем все модели зарубежные. Очень хотелось сделать полную подборку всех продаваемых аппаратов, там действительно можно историю радиопромышленности можно изучать. Только моего терпения не хватило и на половину-уж больно это кропотливая работа. Ну даже этого достаточно для оценки богатства коллекции:

Часть моделей я вообще первый раз вижу. Они выпущены радиозаводами, которые разорились еще в начале 60х.

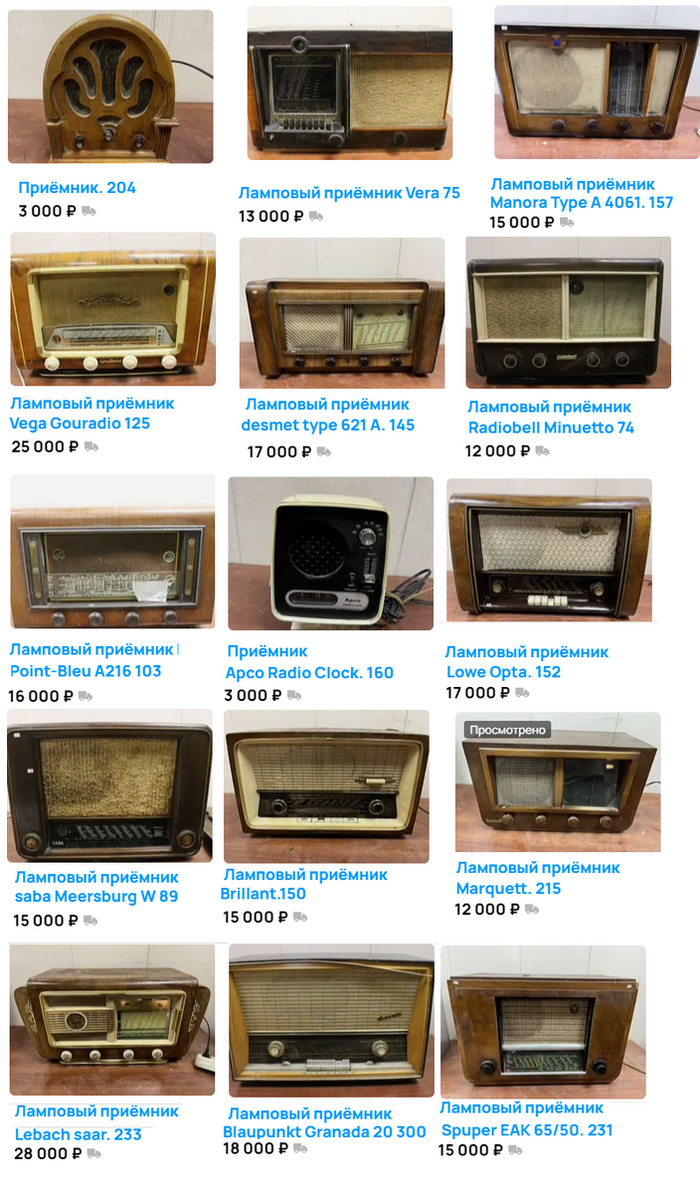

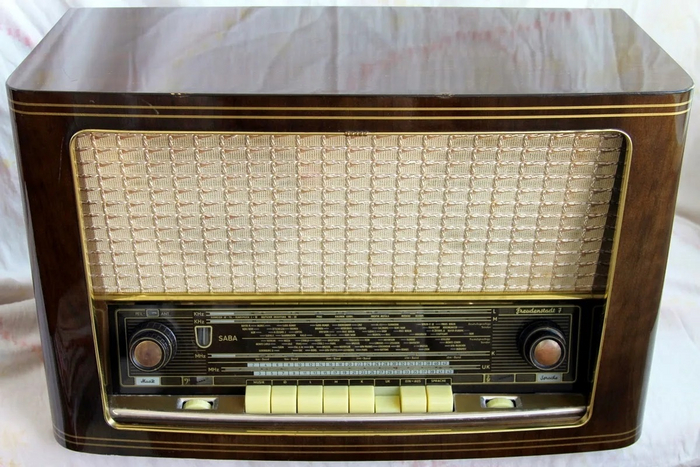

Каких только производителей тут нет.

Это какие ангары надо иметь, чтобы хранить такое добро?

Удивляемся дальше ассортименту.

Ещё раз повторюсь-здесь нет и половины того, что продает этот товарищ. Для меня так и осталась загадкой, где он достал столько раритетных моделей ламповых радиоприемников. Впрочем, это не главное. А главное, откуда у него такие демократические цены на продажу? У этих аппаратов даже пустой корпус стоит дороже!

Первая мысль: "Продавец мошенник!". Увы, человек уже продал 155 вещей и у него 22 положительных отзыва. Мошенники создают новый аккаунт и исчезают сразу после получения денег от первой жертвы. Тем более Авито утверждает, что это проверенный продавец.

Может кто знает разгадку этого подпольного лампового миллионера?

Источник.

Показать полностью 8
Радиоприемник Ретро Электроника Негатив Яндекс Дзен Яндекс Дзен (ссылка) Длиннопост
27
16
TotalUpgrade
1 год назад

Океан 205. Часть 2. Модернизация⁠⁠

В первой части приёмник был (почти) отреставрирован и УКВ блок был перестроен на 88-108 МГц. Закончим реставрацию и модернизируем.

Лампы подсветки были горелые обе (!) Как это произошло, учитывая то, что подключены они последовательно - загадка. Ламп 2,5V 0,068А (да, настолько они там слабенькие) у меня не нашлось, да и, помня, как они (недо)освещали шкалу в этих Океанах, решено было поставить вместо них светодиоды на задний фон шкалы

и на индикатор настройки

Барабан указателя текущего диапазона (вот этот красный) довольно непрозрачный, подсветить его так, чтоб не удлинять выводы светодиода, сложно (светодиод придётся практически просунуть внутрь этого барабана), а нормально закрепить его близко к барабану как-то негде. А если удлинять выводы - при встряске могут погнуться, и свет уйдёт. Но указатель диапазона, как выяснилось, более-менее освещается и так.

Добавил в приёмник функционала. Покупал я как-то на али вот это

Mp3-плеер, играющий музыку с USB- или microSD-флэшки, и Bluetooth приёмник с A2DP (т.е., подключается как BT-наушники/колонка). Питание от 3,7 до 5V. Можно от li-ion аккумулятора. Если аккумулятор подключить к контактам B+ и B-, заряжать его от microUSB здесь будет нельзя, эти контакты запараллелены с контактами питания в разъёме. Аккумулятор нужно будет заряжать чем-то отдельным, с нужной автоматикой заряда! На практике платка работает, начиная где-то от 3,3V. А вот от 3V (2 батарейки по 1,5) включаться не хочет. Да, и при питании от 5V нужна стабилизация - говорят, бывали случаи сгорания даже где-то от 5,2-5,3V.

Управление - имеющимися на плате кнопками. Но не только. Можно, как выяснилось, подцепить сюда ИК пульт. Существует модификация платы ZZ-BT (без -L), где изначально управление с пульта, а кнопки надо подпаять отдельно. Та у меня тоже была, присмотрелся - микросхемы на моих экземплярах одинаковые, AB22BP0F515-25A4. Отследил дорожки, прицепил к ZZ-BT-L фотоприёмник 1838b - работает управление с пульта.

1838b вывел на задний фон шкалы. Саму USB/bt плату закрепил рядом с селектором диапазонов. Там есть 2 болта, использовал их, посадив плату на уголок. По углам платы имеются крепёжные отверстия под болты ~2 мм (М2 подходят)

USB вывел на заднюю панель, закрепил на болты к железному "шасси" приёмника через проставки (там высоко, без проставок никак) из пластиковой трубочки. Такие "тестовые" платки с USB/mini/microUSB есть на али. Слот MicroSD никуда не выводил - сложновато.

Нет, я не рабочий и нормальный SATA кабель распотрошил:) Использовал валявшийся у меня проблемный кабель (HDD с ним то виделся, то не виделся, нашёл облом жилы у штеккера), взяв неповреждённый кусок. Кстати, кабель для вот такого вывода USB с этого модуля нужен экранированный. Пробовал без экрана - плата путает команды с кнопок (!)

Кнопки управления платой надо как-то вывести тоже. Но лишних дырок не хотелось. Подсмотрел идею у одного ютубера - подключил герконы (замыкаются при поднесении магнита, если кто не знает) и приклеил их изнутри к верхней грани передней панели. Фото не делал - выглядит это страшненько, т.к. герконы почти залиты клеем. Вывел только Prev (предыдущая песня), Play/Pause (тут понятно) и Next (следующая песня). Во-первых, герконов у меня валялось только три:) Во-вторых, кнопка Mode, переключающая режимы "bluetooth" - "флэшка", особо не нужна - при вытаскивании флэшки плата итак переключается на bluetooth. Кнопка Repeat (повтор текущей песни) тоже особо не нужна. Магнит, нужный для срабатывания герконов, оказалось удобно хранить на болтике, держащем горизонтальную часть ручки переноски приёмника. Держится он там неплохо

Поставил стабилизатор с развязкой (B0505S) для питания платы. Сделано так: стабилизатор 7905 -> B0505S -> 220 мкФ. Развязка тут прям обязательна, т.к. на встраиваемой плате общий "минус", а у приёмника общий "плюс". Не сделаем развязку - выход стабилизатора 7905 будет замкнут через сигнальные общие провода. Если его при этом пробьёт - замкнёт выход ещё и блока питания. Ёмкость большую не ставлю, т.к. процесс её заряда при включении может дать скачок тока и перегружать B0505S - он будет выключаться. Долго думал, куда платку стабилизации-развязки впихнуть, и вот...

Сбоку от батарейного отсека встала нормально, закреплена на "шасси" через изолирующую шайбу. Крепёжная алюминиевая стойка не мешает и не касается элементов на платке. На всякий случай надел на стойку кусок ПВХ трубки. На 7905 поместился даже небольшой радиатор. Как выяснилось, он будет нелишний - греется ощутимо. Не прям горячо, но греется

У 7905 распиновка, кстати, очень деби... необычная - если расположить микросхему выводами вниз и маркировкой к себе, то порядок выводов слева направо такой: общий (плюс) - вход (минус) - выход (минус). Причём, на металлическом "языке" у неё входной минус! Приёмник с общим плюсом (в т.ч. на "шасси"), поэтому 7905 контачить "языком" (ну и радиатором) с "шасси" не должна! А как бы было удобно, будь у 7905 на "языке" общий плюс...

Уровень звукового сигнала с USB/bt платы слишком высокий, сделал резистивный делитель-сумматор стереоканалов между ней и усилителем "Океана". Да, не тупо один канал на моноусилитель приёмника, а просуммированные оба. Да, такой сумматор очень примитивный, но тут и такого хватит, не хай-фай же.

В первой части говорил, что динамик в этом приёмнике не очень. Нашёл ему на замену 1ГД-36. Хоть и не 3ГДШ-1-8 с его аж 12500 Гц верхней границы, но тут и 10000 Гц сойдёт. Снимаем штатный 1ГД-4А. Обратите внимание на его (я так понял) нижнюю границу частот:

180 Гц... Ну вообще никуда.

И ставим 1ГД-36

У него вроде как заявлена нижняя граница в 100 Гц. Также внимание на крепёжные отверстия под болты/шурупы - они в разных местах у этих динамиков. Но на Океане-205 заботливо сделаны отверстия там, где они у 1ГД-36 и ему подобным:) Звук по НЧ стал получше.

Заменил, наконец, все электролиты, в том числе, на плате питания (с 500 мкФ поднял до 1000). Стоявший там лит использовался ещё и как подпорка для этой платы. на батарейном отсеке даже хомутик с болтом для его зажима. Новый лит, естественно, меньше по размеру, и так уже не получится. Выпилил подпорку из полоски стали, загнув концы "винтом" в плате и в пластике батарейного отсека.

Напряжение с блока питания здесь можно даже немного подрегулировать, вон тем подстроечником рядом с литом. Изначально было чуть за 10V, подкрутил до правильных 9.

Средний отвод первички на трансформаторе отцепил от колодки "220/127" (провод просто петлёй висит на трансе), чтоб убрать возможность переключиться на 127V и спалить аппарат при втыкании в сеть 220 в этом режиме.

В процессе работы и периодических испытаний вылез дефект - шорох в динамике даже при убранной в ноль громкости. Переменные резисторы (Громкость, НЧ, ВЧ) до этого проверял прибором - при вращении вала стрелка прибора двигалась плавно, переменники не протёртые. Пошатал я на плате УНЧ подстроечный резистор, которым выставляется половина напряжения питания на выходе (до выходного лита) - шорох меняется. Вот этот заср... красавец

По схеме он R78. На некоторых схемах этого приёмника ошибочно назван R76, но там ошибку видно сразу - два резистора подписаны одинаково, R76. Обратите внимание - на платах детали не подписаны вообще никак. Не путать этот R78 с подстроечником R82 (виден тут на фото чуть выше и "в глубине" платы, под оранжевым КТ315) - тем выставляется ток покоя усила, без нужды и понимания не надо трогать его.

Аккуратно, стараясь не слишком сильно отогнуть, подсунул под ползунок R78 сначала очень мелкую наждачку на бумажной основе, почистил контактную часть ползунка. Потом так же подсунул бумажку, пропитанную спиртом, тоже поводил туда-сюда. Что на наждачке, что на спиртовой бумажке остался тёмный след. Вроде почистил, шорох ушёл. Кстати, средний вывод у этого подстроечника по схеме соединён с одним из крайних (режим переменного сопротивления), можно вообще подобрать обычный постоянный резистор, чтоб, как уже сказал, на выходе УНЧ была половина напряжения питания.

Переключение режимов "Тюнер" - "USB/bluetooth" сделал штатной кнопкой "~" (вторая сверху на передней панели).

В оригинале она включала питание от сети. Причём, кнопка эта там аж 12-контактная, 4 группы контактов. 2 группы из них разрывали сетевое питание на первичку трансформатора. Сделал первичку постоянно подключенной к разъёму питания - ну а чо, на Океане 214 так сделано, а тут нельзя, что ли?:) Контакты освободились.

Ну и эту же кнопку задействовал для выбора того, что будет на разъёме выхода на запись на магнитофон - сигнал с тюнера или с USB/bt. Этот разъём теперь становится выходом на внешний усилитель. В разъёме установил 3 контакта - можно подключать к стереоусилителю. С USB/bt сигнал стерео, с тюнера - двойное моно, один и тот же сигнал в оба стереоканала через конденсаторы. Тюнер-то тут моно.

Вид на разъёмы при закрытой крышке:

Да, так и хочется сказать "а нельзя ли выкинуть колодку "127/220" и поставить USB туда?" Размер прям просит это сделать. Первая мысль была именно такая. Но все штатные разъёмы у приёмника "вмоноличены" в пластиковую планку, и убрать эту колодку проблемно. Плюс, упадёт прочность этой планки с разъёмами. Слишком резкое и не очень точное втыкание сигнального кабеля в выход на внешний усилитель - и планка вполне треснет по месту, откуда была бы вырезана колодка "127/220". Ну и флэшки бывают широкими и толстыми, вот этот порог над колодкой, да и слева от неё, мог бы помешать её вставить.

Кнопка "~" теперь работает так. Когда отжата - режим "тюнер", плата с USB/bt отключена как по сигналу, так и по питанию (тюнер же подключен), на выход на внешний усилитель подан сигнал с тюнера. Когда нажата - режим "USB/bt", уже тюнер отключается по сигналу и питанию (плата с USB/bt, соответственно, подключается), на выход подан стереосигнал с платы USB/bt.

Кнопка, включавшая питание от батареек, теперь переключает источники питания. Отжата - аппарат работает от сети, батарейки отключены. Нажата - питание от батареек, штатный БП отключается от приёмника. Собсно, тоже, как в Океане 214.

Кнопка АПЧ (верхняя) работает без изменений. Да, если кто не знает, что это - это АвтоПодстройка Частоты. Работает она так. Если поймать радиостанцию, включить АПЧ и подвигать стрелку по шкале чуток в стороны, то пойманая станция не "уходит", а продолжает (почти) так же чисто приниматься. На станции настраиваться становится попроще. Когда АПЧ выключена - настраиваться нужно более точно. Некоторые могут спросить "А зачем вообще тогда отключать АПЧ?" А затем, что когда диапазон сильно забит станциями (они близко друг к другу по шкале), то АПЧ будет мешать принимать те, передатчик у которых менее мощный или слишком далеко находится. Более мощные/близкие станции будут заглушать более слабые/дальние, которые можно будет вообще не услышать.

Кнопка подсветки. Когда отжата, подсветка выключена. Нажата - включена. Независимо от выбранного источника питания. Кнопка эта была без фиксации (не знаю, она в Океане 205 реально без фиксации, или в моём экземпляре фиксатор был сломан), теперь с фиксацией.

Светодиоды белые, но немного отдают сиреневым. Освещены шкала, индикатор настройки и указатель диапазона. "Пятачок" слева внизу шкалы, с которого смыта чёрная краска, сделан специально - за ним фотоприёмник сигналов пульта. Через чёрную область он не принимает. Фото не очень, т.к. сделано почти в темноте.

Крышки батарейного отсека не было, пришлось сделать
