Как подарить свою вещь музею?
Я увлекаюсь старой техникой уже более 20 лет, и за это время у меня скопилось много всяких штуковин, которые я уже вряд ли буду использовать по прямому назначению. Конечно, приятно перебирать свои «сокровища», но превращаться в Кащея тоже не хочется, так что я решил передать часть имеющихся у меня девайсов музею. По понятным причинам выбор пал не на Эрмитаж и не на Дарвиновский, а на Политехнический музей. В этом посте я коротко расскажу, какой путь проходит предмет, прежде чем оказаться в музейной коллекции.
1. Прежде всего нужно тем или иным способом уведомить музей, что у вас есть некая вещь и вы хотите её подарить. В случае с Политехническим на сайте есть форма, которую можно заполнить. С этого момента мы будем именовать вещь правильно, по-музейному — предметом. Экспонатом она становится только после того, как её поставят в экспозицию.
2. Если ваш предмет сочтут интересным, его нужно будет физически привезти в музей. Все решения принимаются только «в присутствии» предмета.
Рассмотрим процесс на примере платы контроллера «Арвид 1020» — очень любопытного артефакта из 1990-х.
В эпоху, когда компьютеризация шла семимильными шагами, но денег постоянно не хватало, зеленоградские изобретатели придумали, как превратить бытовой видеомагнитофон формата VHS в недорогой аналог стримера (цифрового накопителя на магнитной ленте).
На обычную видеокассету вместо боевика со Шварцем можно было записать до 2 Гб данных со скоростью 200 Кб/с. На Пикабу уже был разбор подобного девайса.
3. Когда вы привезёте предмет, вас попросят подписать договор пожертвования и акт приёма на временное хранение. Поначалу — именно временное: музей пока лишь на время принимает у вас вещь для того, чтобы решить её судьбу на заседании фондово-закупочной комиссии (ФЗК).
4. Куратор соответствующей коллекции музея опишет предмет, заполнив стандартную форму. Выглядит она примерно так:
5. Далее куратор должен защитить перед комиссией идею принять предмет в музейный фонд. В этом обычно помогает экспертное заключение — документ в свободной форме, в котором специалист в данной области подробно описывает предмет и поясняет его значимость для истории науки и техники. В случае «Арвида 1020» текст экспертного заключения оказался таким:
ЭКСПЕРТНОЕ ЗАКЛЮЧЕНИЕ
С функциональной точки зрения данная плата является контроллером интерфейса. Она предназначена для подключения к компьютеру VHS-видеомагнитофона и позволяет использовать последний в качестве потокового накопителя данных на магнитной ленте (стримера). Скорость передачи данных могла составлять до 200 Кбайт/с, а общий объём сохраняемых данных — до 2 Гбайт.
«Аpвид» представляет собой оригинальную отечественную разработку, выполненную зеленоградской компанией «ПО КСИ». Платы этого семейства изготавливались крупной (для бывшего СССР) серией: общий объём выпуска сама компания оценивает в 200 000 шт.
Контроллер «Аpвид» устанавливался в любой совместимый с IBM PC компьютер, соединялся с видеомагнитофоном при помощи кабеля и управлял его работой через оптический датчик для пульта дистанционного управления. Никаких переделок видеомагнитофона для работы с «Арвидом» не требовалось. Не были совместимы с платой только магнитофоны, работающие исключительно в системе NTSC с частотой кадpа 60 Гц. Также разработчики не рекомендовали, хотя и не запрещали, использовать советские ВМ-12, ВМ-18 и ВМ-32 — по причине низких частотных характеристик. Стоимость платы со шнуром составляла 60–90$, что было на порядок меньше цены специализированных стримеров сравнимого объёма.
Всего существовало 5 моделей «Арвидов»:
1010 — 100 КБ/с, 4 КБ RAM
1020 — 200 КБ/с, нет RAM
1031 — 200 КБ/с, 64 КБ RAM
1051 — 325 КБ/с, 128 КБ RAM
1052 — 325 КБ/с, 512 КБ RAM
Все контроллеры выпускались в виде плат расширения для IBM PC с разъёмом ISA. Достигнутая в поздних моделях скорость записи 325 Кбайт/с является практическим пределом для бытовых видеомагнитофонов.
Данный предмет принадлежит к модели 1020 — одной из ранних разработок, скорее относящихся к нижнему ценовому диапазону. В основе платы «Арвид 1020» лежат логические микросхемы советской разработки и программируемые вентильные матрицы (FPGA, Field Programmable Gate Array). Маркировка на микросхемах FPGA затёрта для осложнения нелицензионного копирования.
Модель 1020 имела ряд недостатков в сравнении с более поздними: высокое тепловыделение (8 Вт), что могло приводить к перегреву соседних плат в корпусе ПК; работа с шиной ISA через механизм прямого доступа к памяти (DMA), что ограничивало совместимость с некоторыми материнскими платами; отсутствие буферной памяти (повышенные требования к скорости реакции системы на прерывания в многозадачном режиме); невозможность подстройки фазы приёма; сравнительно крупные размеры и большое количество точек пайки; свечение светодиода после включения компьютера. Также модель 1020 не умела определять обрывы в кабеле или отключение видеомагнитофона в процессе записи (его наличие проверялось только при старте записи).
Существовали планы по выпуску «Арвидов» с более современным интерфейсом PCI и на базе заказных микросхем, но их не удалось воплотить, поскольку эра бытовых магнитных накопителей информации заканчивалась. Импровизированные стримеры с платами «Арвид» испытывали всё большее давление со стороны дешевеющих жёстких дисков и пишущих приводов для компакт-дисков.
Минимальная конфигурация, на которой возможна работа «Арвида», — IBM PC/AT 80286 с частотой 12 МГц и 640 КБ RAM. Это обеспечивало вам возможность записи/чтения со скоростью 100 КБ/с. Для работы на скорости 200 КБ/с был необходим процессор 80386 DX-33, для 325 КБ/с — 80486 DX2-80. Программное обеспечение для «Арвидов» было написано для DOS, Windows 95 и Windows NT.
Предмет достаточно редкий и иллюстрирует интересный этап развития вычислительной техники в нашей стране. «Арвид» является примером смекалки и изобретательности, проявленных в тяжёлый для страны период. Предмет пополнит коллекцию стримеров Политехнического музея, в которой на сегодня представлены в основном устройства иностранного производства. Рекомендую включить предмет в основной музейный фонд.
(дата, подпись)
6. Если предмет изначально вызвал интерес, а экспертное заключение подтвердило его значимость, с очень большой долей вероятности он будет включён в основной музейный фонд. Это значит, что после того, как директор музея утвердит решение ФЗК, предмет будет принят уже не на временное, а на постоянное хранение. Он получит своё место в фондохранилище и с этого момента будет охраняться как имущество Российской Федерации.
7. Для предмета будет создана запись в музейной базе данных, а штатный фотограф сделает его снимки с разных сторон. Вскоре карточка предмета появится на сайте «Госкаталог», где представлен весь музейный фонд нашей страны.
8. Теперь предмет может быть помещён в постоянную или временную экспозицию. Поздравляю, вы внесли свой вклад в сохранение научно-технического наследия!
Если тема показалась вам интересной, постараюсь ответить на ваши вопросы. Суммарно я подарил музею уже около пятнадцати предметов, в том числе и пылесос с заглавной картинки.
Ответ peacemakerv в «Реверс-инжиниринг печатной платы»7
Продолжаю потихоньку пилить мало кому полезное поделие ..
В общем почти готово работа с несколькими слоями. Теперь, если у кого то вдруг будет рентген и получится получить внутренние слои то можно с легкостью сюда их загрузить и на каждом слое отмечать компоненты.
Сейчас доделываю формат экспорта в Альтиум и в ДипТрейс.
Оказывается нашелся способ как передать туда любой профиль микросхемы:

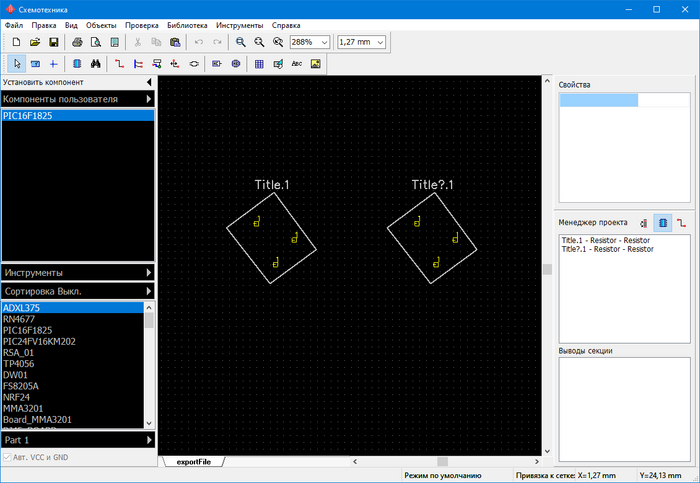

Аналогично файл импортируется и в DipTrace
Сети тоже можно будет добавлять более визуально приятным способом а не точками с наименованиями.
Может действительно в опенсорс закинуть??
Продолжение поста «Реверс-инжиниринг печатной платы»7

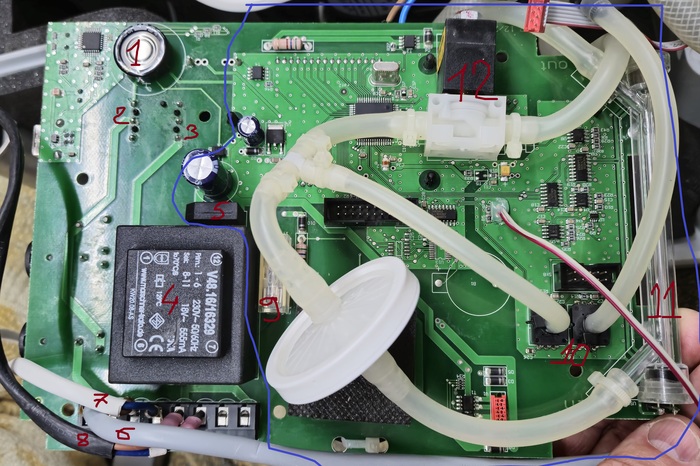

В последней версии программы PCBComparer2 появилась возможность загружать реально большие фотки, но только если комп под Windows теперь будет обязательно с памятью от 4 ГБ RAM.
На удивление, много народу в голосовании отметили, что версия под Linux - интересна, и я сделал было попытку запускать эту мою программу, написанную в среде Java + JavaFX под Linux Mint 21 на ноуте что есть под рукой.
И даже поправив мелочи очевидные, обязательные для работы - я разочаровался: приложение JavaFX с графическим интерфейсом работает под Win10 - отлично, как планировалось, и в плане графики, и в плане поведения окошек и сообщений, но при этом ведет себя совсем не так же под Linux (в плане zoom-а фоток).
Но я и невеликий специалист в Линухе, просьба заинтересованным - попробовать и подсказать как лучше установить компоненты, и как запускать правильнее.
Это demo-версия, вероятно, она глючная, и невозможно использовать, в плане zoom графики, хотя у меня при каких-то сочетаниях версий java и javafx (пробовал 14, 19 как Java, так и JavaFX, хотя по умолчанию последняя публичная OpenJFX устанавливается 11я) - работало нормально, как и под Windows10, но я так и не запомнил при каком сочетании - попробуйте, кому интересно, ссылка с авторской страницы.
Пока инструкции для Линукс такие:
установить Java (тестировал с OpenJDK 14 и 19)
установить JavaFX: sudo apt-get install openjfx
(установка должна получиться в /usr/share/openjfx)запускать как-то так, если поместить .jar-файл программы в подкаталог pcbc2 в домашнем каталоге:
java -jar --module-path /usr/share/openjfx/lib --add-modules ALL-MODULE-PATH ~/pcbc2/pcbcomparer2.jar
Что-то мне подсказывает, что Linux-версия не получится полноценной...
Для практической работы - вот пример того, как в программе создается одна цепь:
ААААААА
Ответ peacemakerv в «Реверс-инжиниринг печатной платы»7
Ну и раз пошла такая пьянка .. запилил метод для формирования компонентов налету.
Используем метод главных компонент для получения основного направления из облака точек. Далее формируем прямоугольник с заданным Margin (хз как это по русски).
Дальше задача только схему объективно нарисовать и передать ее в какой нибудь сапр типа diptrace. )))
Ну и ссыль если кому интересно: https://disk.yandex.ru/d/9-BTiMIkXWSZOQ
