Добрый день
Залил сабж чуть чуть кофием с молоком.
Выключил, что смог вытер.
Батарею скинул.
Так слету не разобрался как в нем клавиатуру снять, что бы все прочистить хорошенько.
Подскажите пожалуйста куда можно обратиться в Москве на западе или севере, что бы его в порядок привести.

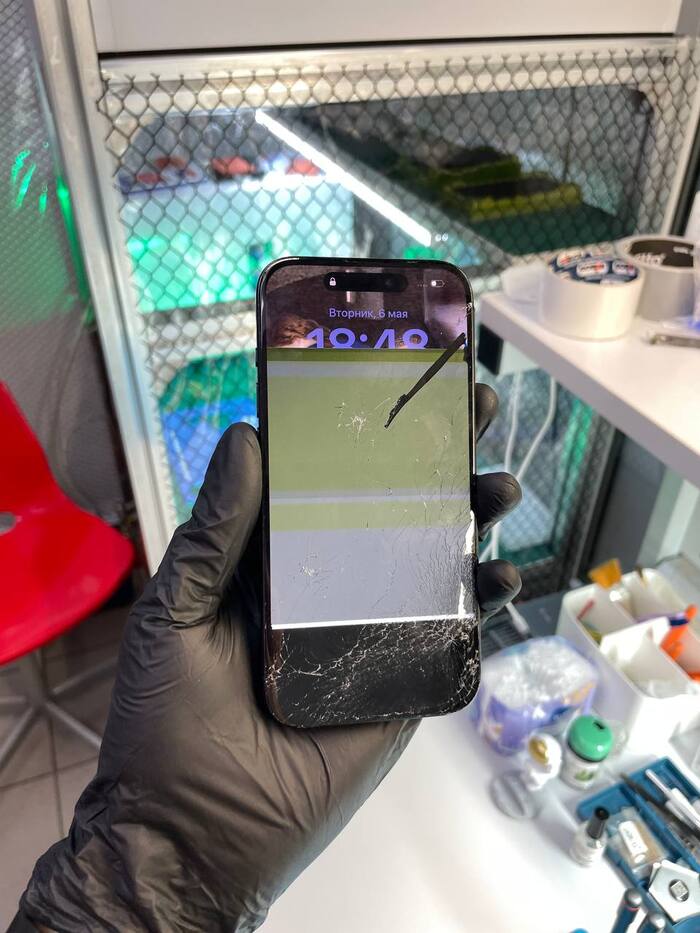

Абсолютно целый iPhone за считаные секунды превратился в кусок неработающего и искривленного железа. На удивление еще есть мерцающее изображение. Поэтому приступаем к первичному внешнему осмотру устройства.

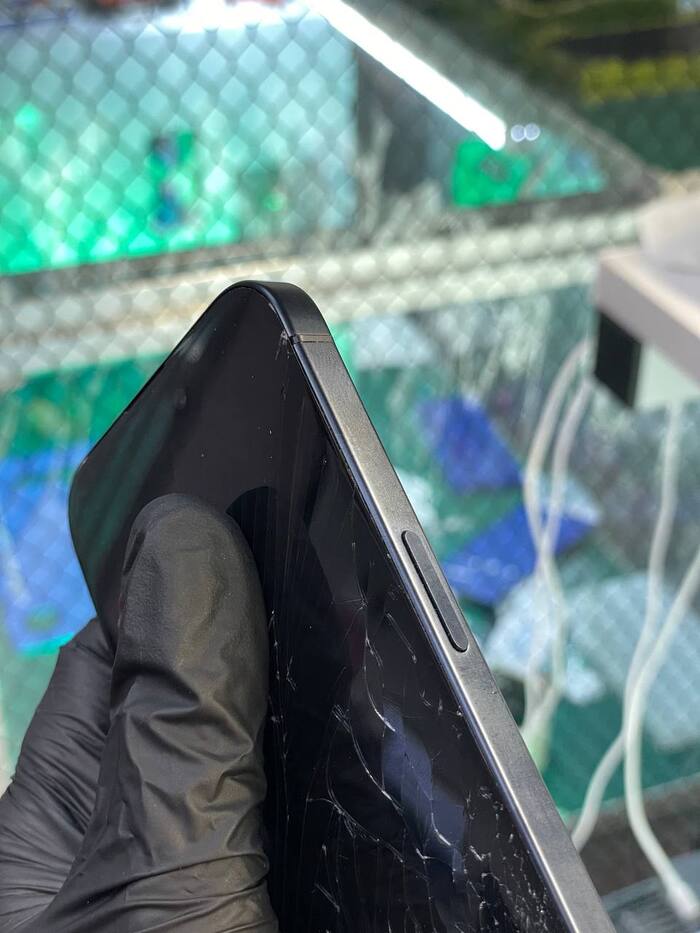

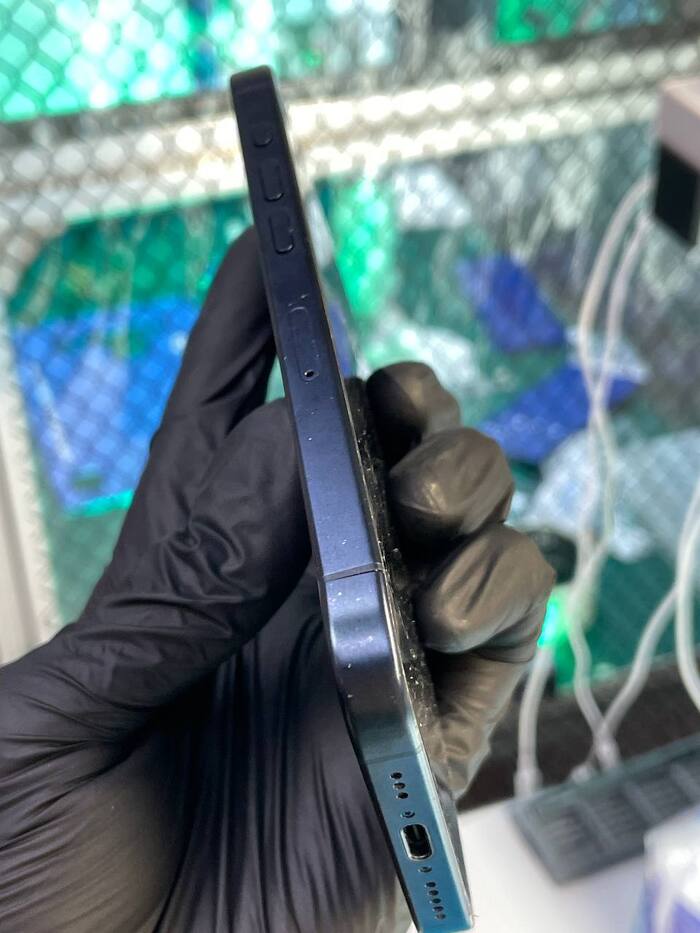

Корпус выгнуло с двух сторон, а задняя крышка без трещин и практически без царапин. Стекла камер целые. Область материнской платы не погнута, хотя от такого удара может быть все что угодно. Вскрываем телефон, осматриваем все изнутри и проверяем все функции подключив рабочий дисплей.
Да он везунчик. Проверил все за кадром при владельце, пароль не предоставляли. Все функции исправны: камеры, Face ID, сеть, данные на месте. Значит, продолжаем ремонт. Сейчас необходимо бережно снять материнскую плату, аккумулятор, все шлейфы и камеры. Модуль камеры сразу убираю в бокс, чтобы ничего не налетело. Иначе очистить линзу без последствий не получится: напыление очень нежное.
Снимаем аккумулятор предварительно разогрев корпус
Напоминаю, что на iPhone 15 Pro задняя крышка приклеена только по периметру и не является частью корпуса, как например на 14 Pro. Поэтому достаточно аккуратно снять крышку и перенести в новый корпус.
Закидываем всю начинку в новый корпус и приклеиваем заднюю крышку. Получается такой красивый промежуточный результат.
Далее переходим к самому интересному- дисплейному модулю. С версией iOS 18 стало проще: взял сервисный оригинал и привязал его к устройству. Не нужно ничего перепаивать и рисковать дисплеем. Но в истории деталей и обслуживания все равно можно увидеть, что дисплей менялся, хоть и на оригинал. А цена такого дисплея будет дороже снятого б/у в идеальном состоянии. Решено взять снятый оригинальный экран и перекинуть на него микросхему, чтобы следов ремонта вообще не было.
Для начала переносим функцию True Tone с разбитого дисплея на новый. Затем предварительно обклеив дисплей, чтобы не испачкать тыльную сторону, с помощью машинки спиливаем микросхему, чтобы туда перенести родной чип.
Делаю это в перчатках, маске и еще под мощной вытяжкой, чтобы не дышать кремниевой и металлической пылью.
Посадочное место под микросхему.
Снимаем микросхему с разбитого дисплея.
Под микроскопом очищаю компаунд и наношу новые шары для пайки.
Осталось установить его на новый дисплей и при этом не поджарить матрицу. Температура плавления шаров 183 градуса. Также переносим верхний шлейф с датчиками и микрофоном.
Устанавливаем влагозащитную проклейку на праймер для лучшей адгезии, закручиваем все винты и закрываем. Устройство готово к дальнейшему использованию (полетам).
Я нахожусь в Питере, сервис "My Display"
Принимаем устройства из других городов через СДЭК
Контакты:
Инфракрасный верхний керамический нагреватель паяльной станции для BGA-пайки. Размеры пластины: 8*8 см. Мощность 450 Вт, напряжение 220 Вольт. Стоит такой 650 рублей. Ссылка на него
Также есть верхний нагреватель в сборе для ИК паяльной станции ACHI IR 6500. Такой стоит около 3 500 руб. Ссылка на него
Всем привет!
У меня Toshiba Satellite L875-B4M. Заводская Windows (скорее всего Windows 7 Home Basic) была лицензионной и работала отлично — ноут запускался быстро, тихо, без глюков, появлялась фирменная заставка Toshiba при включении, всё было оптимально.
Потом я переустанавливал систему, скачал с интернета какую-то другую версию Windows, но ноут стал работать не так гладко: запуск «тупит», звук вентилятора стал громче, нет фирменной заставки, и драйвера взаимодействуют иначе. Лицензионный ключ у меня есть, и можно поставить Windows заново с драйверами, но хочется именно тот оригинальный заводской образ, в котором всё идеально работает «из коробки».
К тому же раздел восстановления Toshiba удалён (восстановление через Toshiba Recovery невозможно).
Если у кого есть такой оригинальный образ Windows с драйверами и фирменным ПО для Satellite L875-B4M — поделитесь, пожалуйста. Или подскажите, где его можно найти.
Заранее спасибо!
Если кому надо, вот на АлиЭкспресс
на Яндекс Маркете
Пациент Aorus 17 xe4, не могу найти схему. Сгорела деталь на плате, помогите вычислить)
1) USB → крокодилы
Тестовые зажимы Alligator Test Clips длиной шнурка 58 см. Красный/черный провод с зажимами типа 'крокодил'. С другой стороны разъём USB 'папа' или 'мама' на выбор. Стоит штука на выбор 65 рублей с бесплатной доставкой. Ссылка на провода
2) Бананы - крокодилы
Интересный тестовый кабель с зажимами 'крокодил', а с другой стороны 'бананы'. Стоит такой набор 115 руб. Ссылка на кабели
3) Крокодилы -крокодилы
Тестовые зажимы с 'крокодилами' с обеих сторон кабеля. Длина 1 метр. Стоит набор 99 руб. Ссылка на него
4) Провода с крокодилами
Толстые тестовые провода для осциллографа и мультиметра (тестера) с крокодилами. Длина 1 метр. Стоит такой качественный набор кабелей 436 руб.Ссылка на них
5) Папа 5.5*2.1 мм на «Крокодилы»
Зажимы «крокодил» для подключения DCна 'папу' 5.5*2.1 мм. Стоит такой кабель 82 рубля. Ссылка на него
6) Щупы-пинцет
Интересный кабель для мультиметра с пинцетом вместо щупов. Стоит такой 181 руб. Ссылка на них
7) USB преобразователь напряжения 5V/9V/12V
USB конвертер с разъёмом 2.1x5.5мм на 5V, 9V или 12V на выбор. Стоят около 80-100 руб. Ссылка на них
8) Кабель Type-C
Миниатюрный USB кабель с разъёмом Type-C. Длина шнура 30 см. Стоит такой 63 рубля. Ссылка на него. Также есть точно такие же, только с разъёмом Micro-USB и Mini-USB (по 60 рублей). А также кабель с разъёмом UNO для принтеров.
9) Переходник с USB на RS485
USB адаптер-переходник на интерфейс RS485. Стоит такой 66 руб. Ссылка на него
10) USB нагрузка
USB нагрузка с фиксированными значениями на 1 ампер и на 2 ампера преимущественно используется для тестирования зарядных устройств. Стоит такая 70 руб. Ссылка на неё
11) Термодатчик
Герметичный температурный датчик DS18B20 с проводами 1 метр. Стоит такой 94 руб. Ссылка на него
12) Переходники DuPont - крокодил
Набор из 10 проводов с разъёмами типа крокодил на разъёмы DuPont. Стоит комплект 10pin 135 руб. Ссылка на них. Мама/папа DuPont на выбор.
13) Держатели аккумуляторов
Кейсы для аккумуляторов формата 18650 с проводами. Стоит для одной батареи 39 руб. Ссылка на него
14) Регулятор напряжения
USB регулятор напряжения со входом 5 В постоянного тока, а на выходе напряжение: 1 - 24 В постоянного тока. Выходная мощность: 3 Вт (макс.). Рабочий ток: 30 мА. Стоит такой 179 руб. Ссылка на него
15) Программатор
Компактный USB программатор для микросхем памяти FLASH и EEPROM на чипе CH341B. Поддерживает самые востребованные микросхемы памяти. Стоит набор около 600 руб. Ссылка на него
16) Бананы - бананы
Тестовые провода Power test line с бананами с обеих сторон. Стоят такие 88 руб. Ссылка на них
17) Мультиконнектор XY-USB4
Коммутационная плата с разъемами USB-A(мама и папа), microUSB и Type-C, а так же с площадками для пайки DIP разъема 2.54 мм. Подойдёт для для коммутирования различных устройств, для диагностики зарядных устройств, источников питания, для проверки качества проводов с различными видами коннекторов, для комфортной работы с различными USB тестерами и нагрузочными резисторами. Стоит такой 61 рубль. Ссылка на неё
18) Тестер разъема зарядки Type-C
Незаменимый инструмент для быстрого и точного выявления неисправностей в мобильных устройствах. Этот компактный прибор помогает диагностировать проблемы с электроникой, в особенности с контроллерами и микросхемами, которые могут препятствовать нормальной подаче питания через разъем. Стоит такой 72 рубля. Ссылка на него
19) Диагностическая карта для ноутбука
Тестер DDR4 предназначен для контроля целостности шины между оперативной памятью и интегрированным в процессор контроллером памяти. Стоит такой 870 руб. Ссылка на него
20) Кнопка включения ПК
Провода с кнопкой включения (замыкания) контактов Power SW для запуска материнской платы компьютера при его ремонте и диагностике. Стоит такая кнопка с проводами 77 руб. ссылка на неё
Дано: есть древний тормозной ноут Asus E202s, винт заменён на SSD, остальное всё стоковое. Работал до вчерашнего дня, вчера после перезагрузки выдаёт такой вот пустой экран Биос, в котором только время поменять можно. Время и дата корректные, часы идут, но дальше загрузка не идёт. Что это? Батарейка Биос сдохла или что ещё? Куда копать?
