Доброго времени суток пикабчане.
Сегодня первый пост про мою работу наладчика т.к. обещал.
Речь пойдёт про замену подшипника на производственном миксере для коллагеновой массы.
Бочка слева и есть миксер

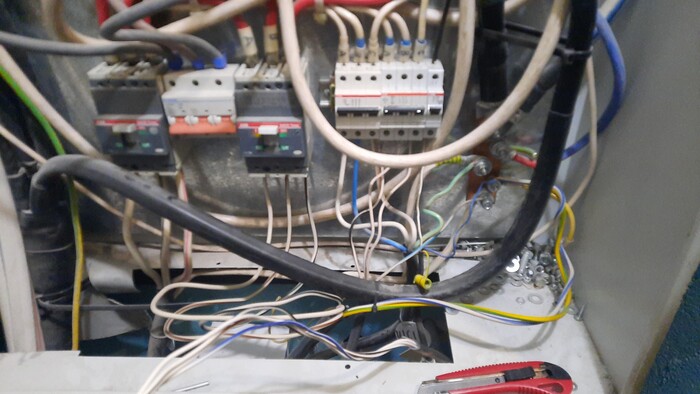

Первым делом вызываем электрика для отключения двигателя

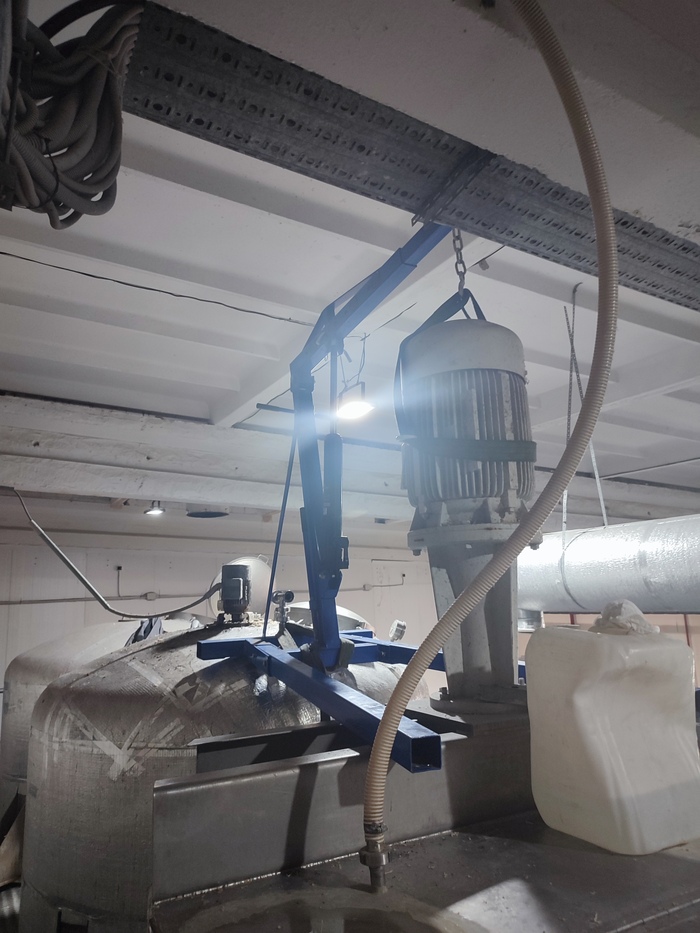

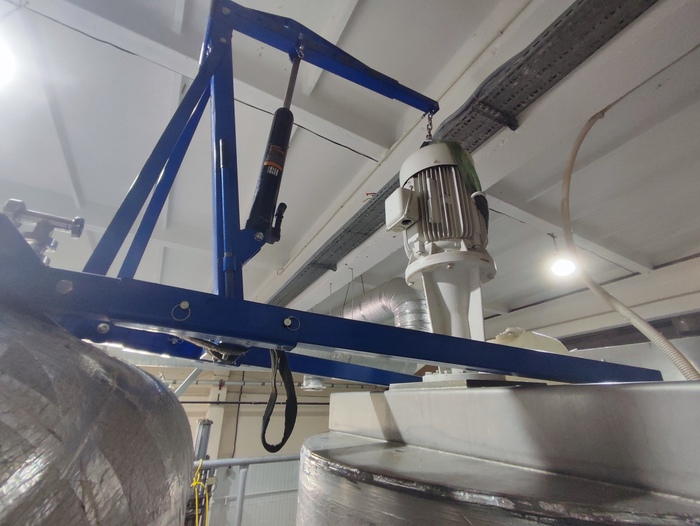

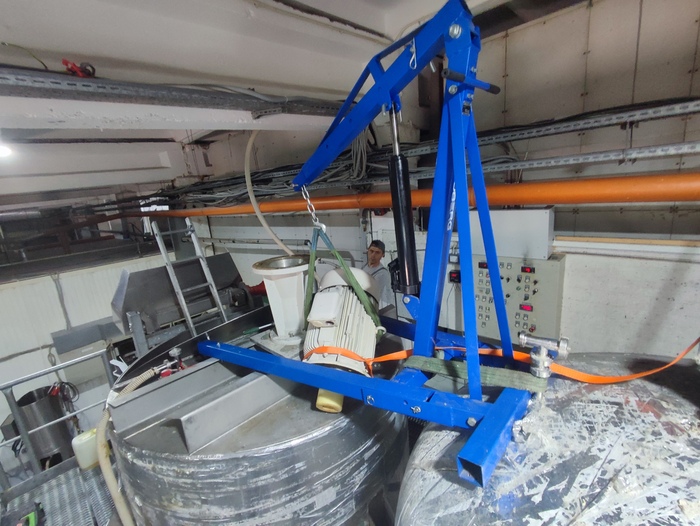

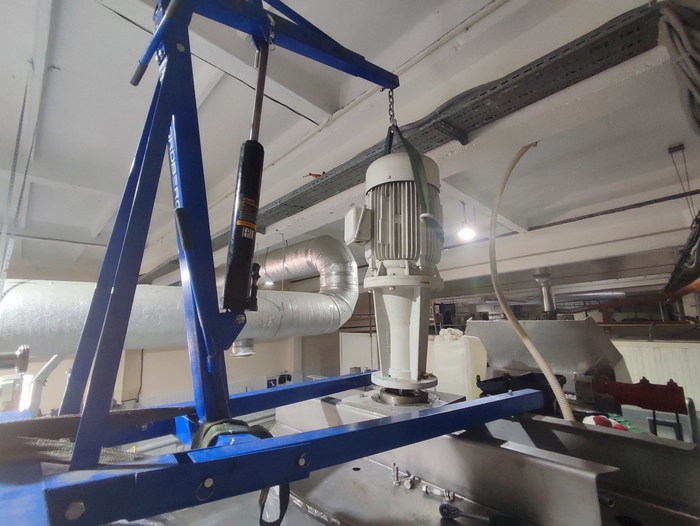

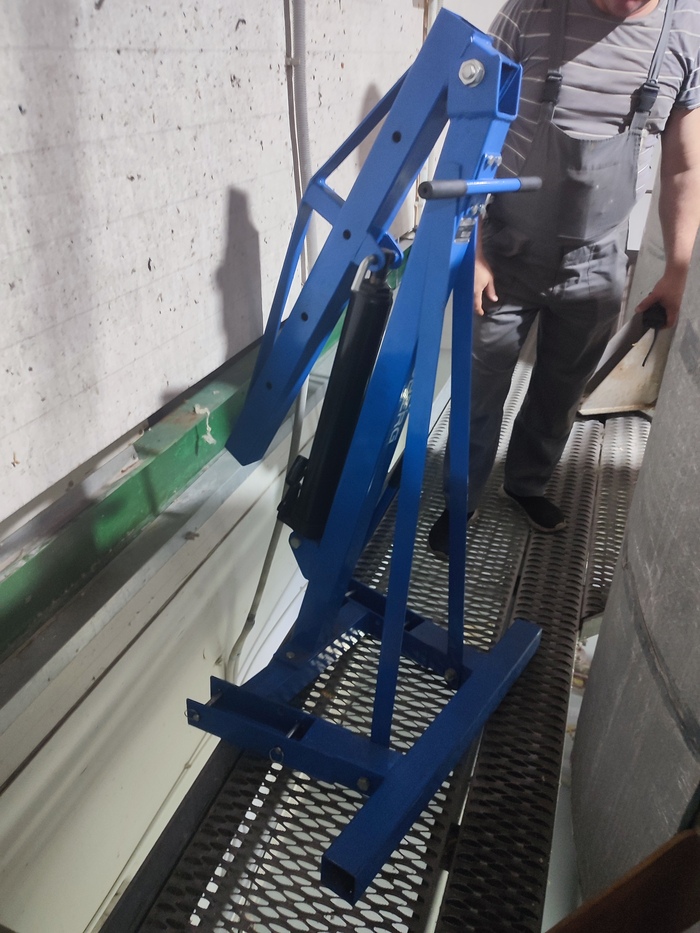

После, затаскиваем и монтируем гидравлический кран на бочку с миксером
Чертежа у нас к сожалению не было, по этому мы действовали методом проб и ошибок.

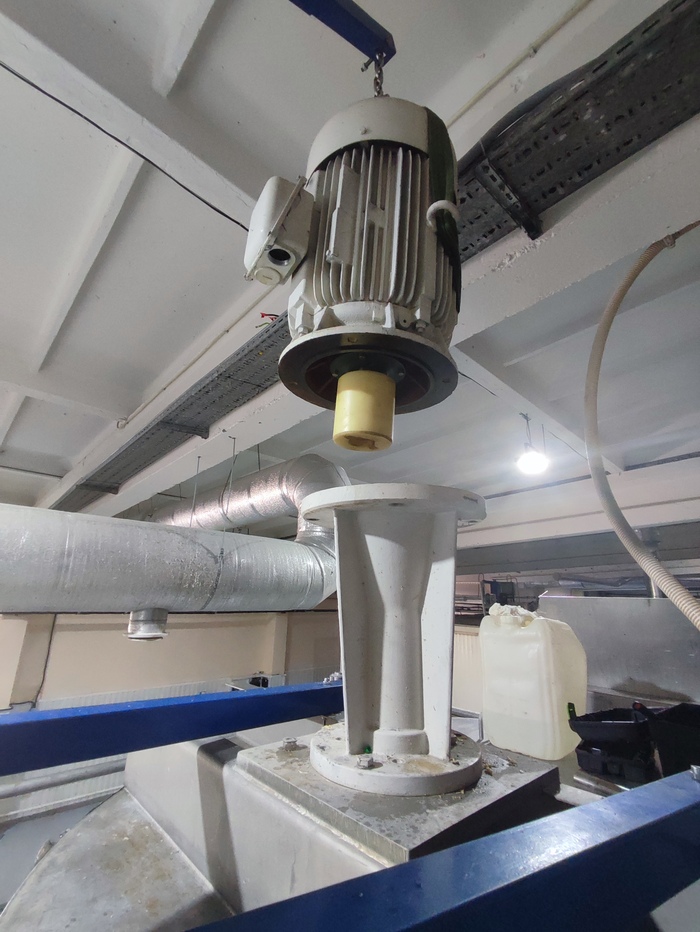

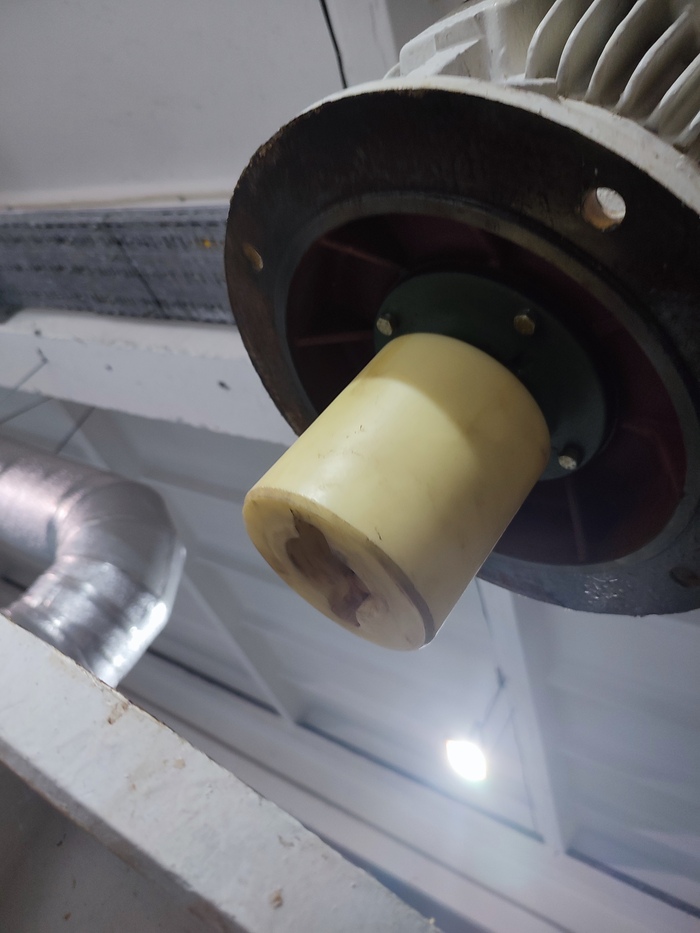

Сначала мы сдёрнули двигатель вместе с короной
Как выяснилась, корона соединена с валом на котором появилась вибрация (примерно 3 м длинной)

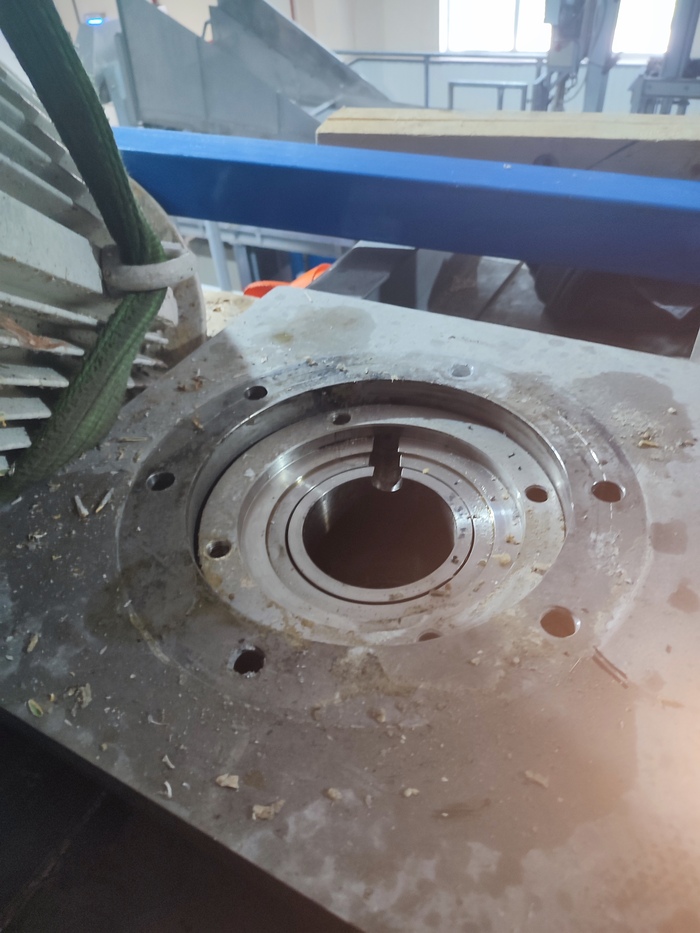

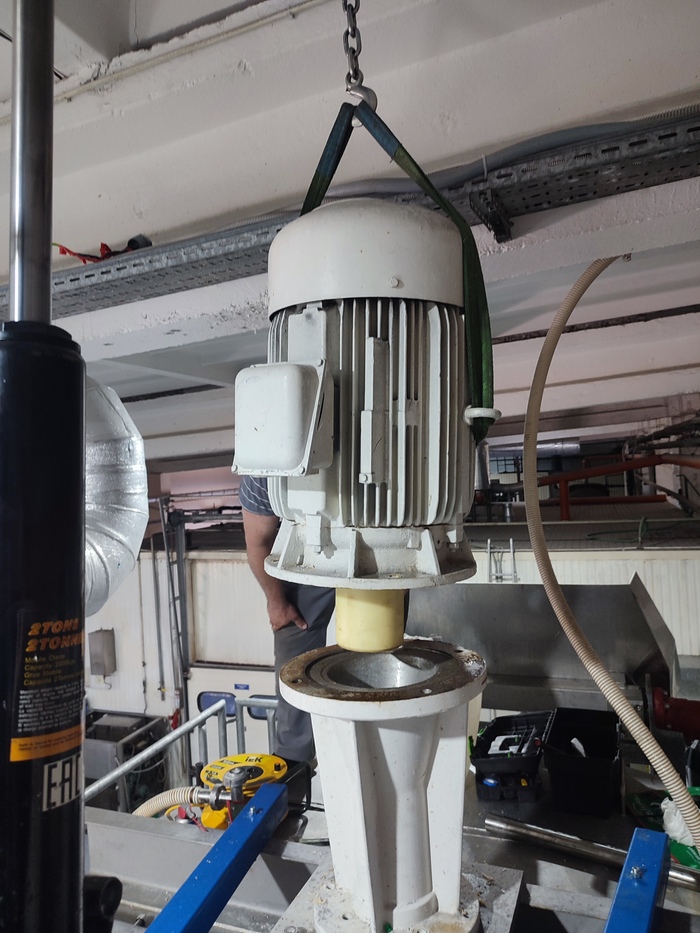

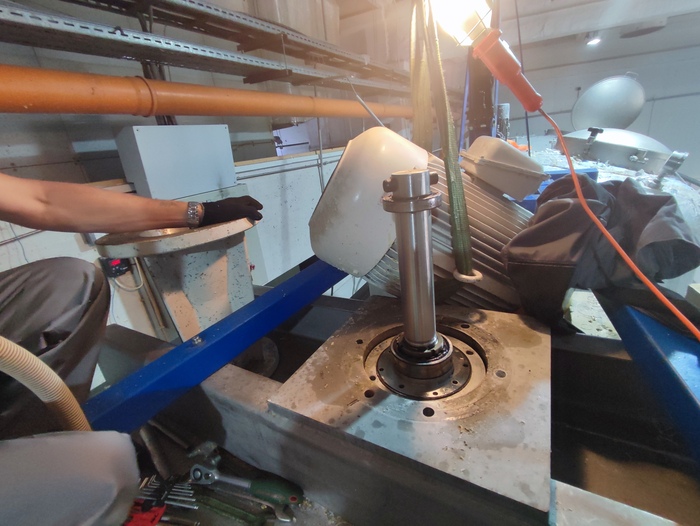

Решили поставить корону и снять двигатель

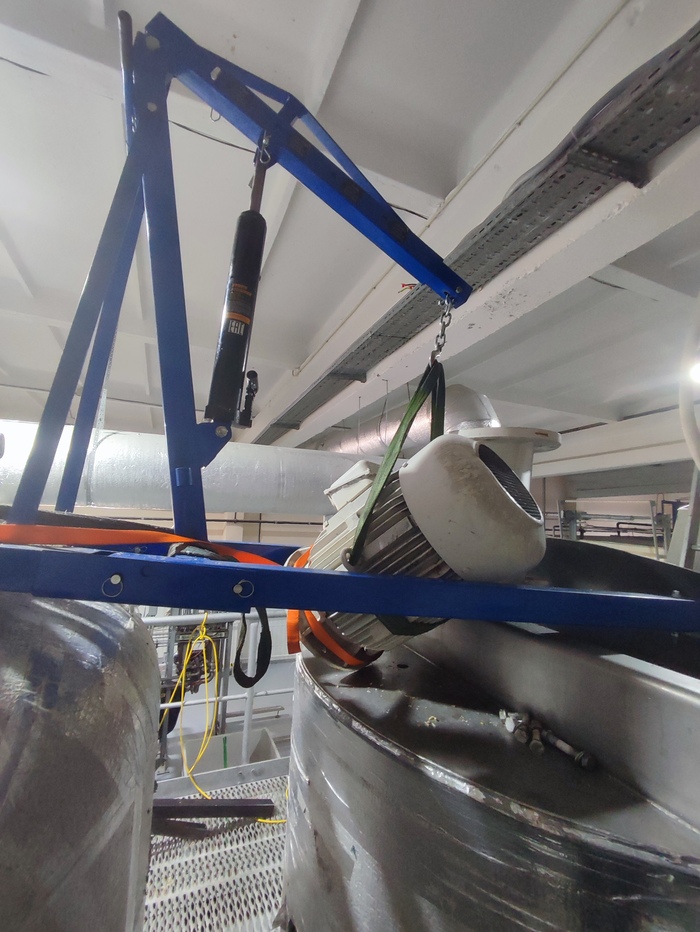

Положили двигатель прямо на бочку(да не безопасно, но нам было лень и наплевать)

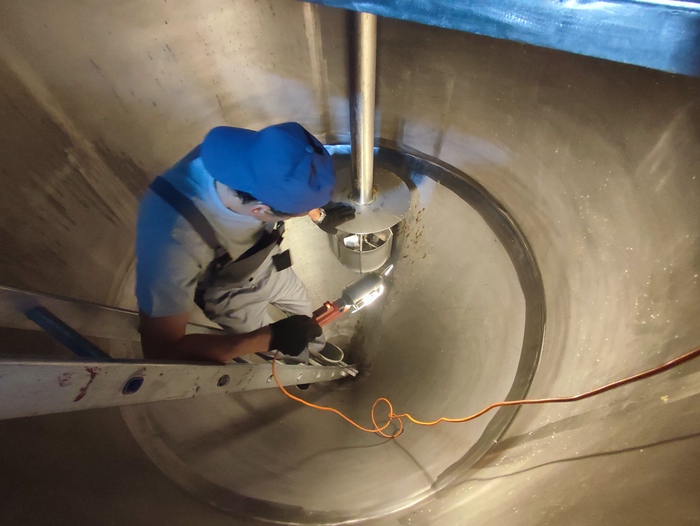

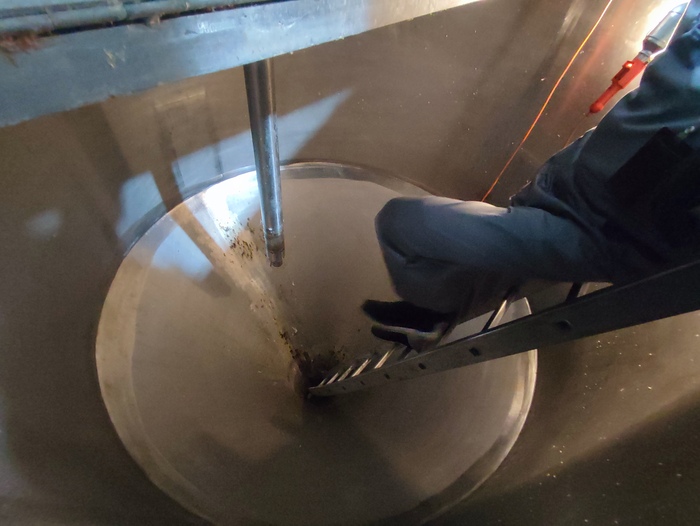

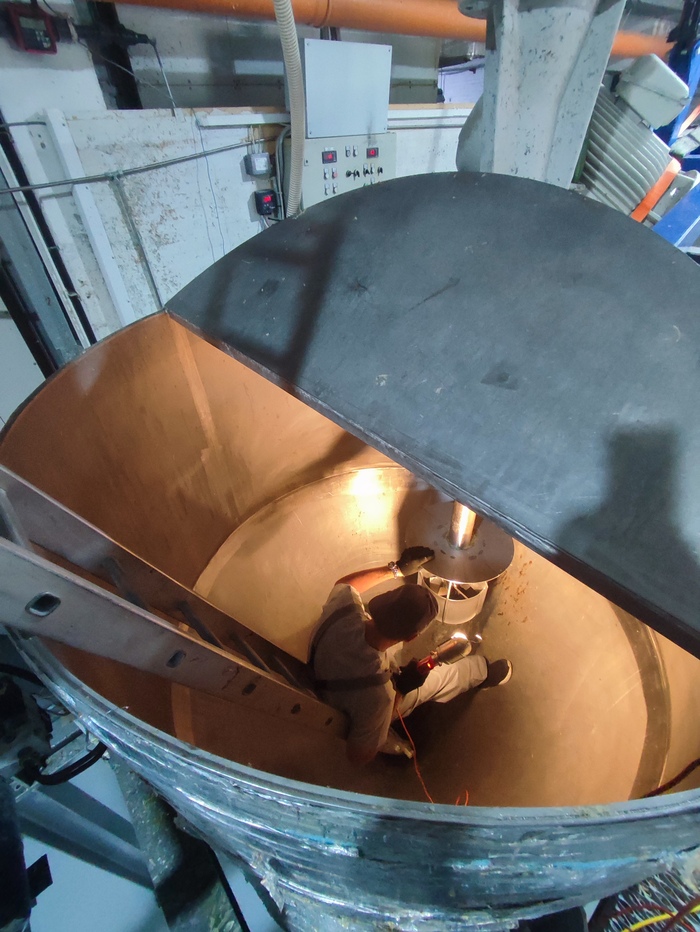

Следующий шаг был внутри бочки:

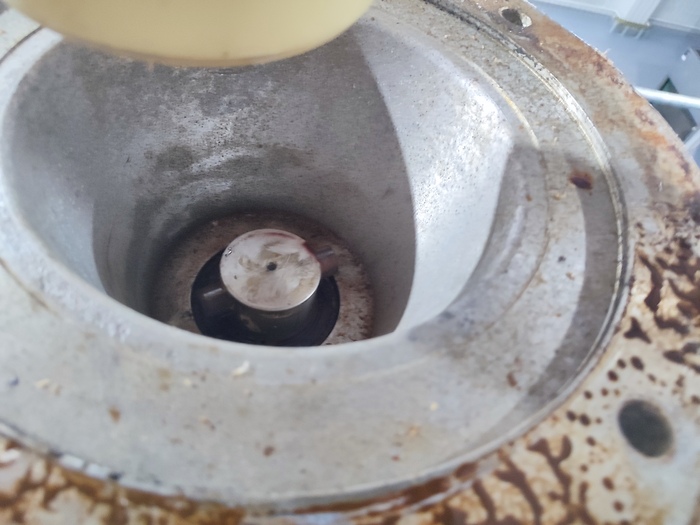

мы разобрали кожух крыльчатки и сняли саму крыльчатку

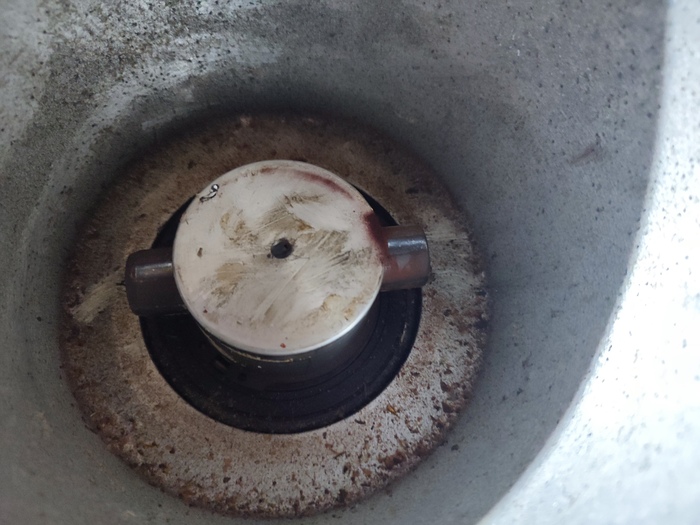

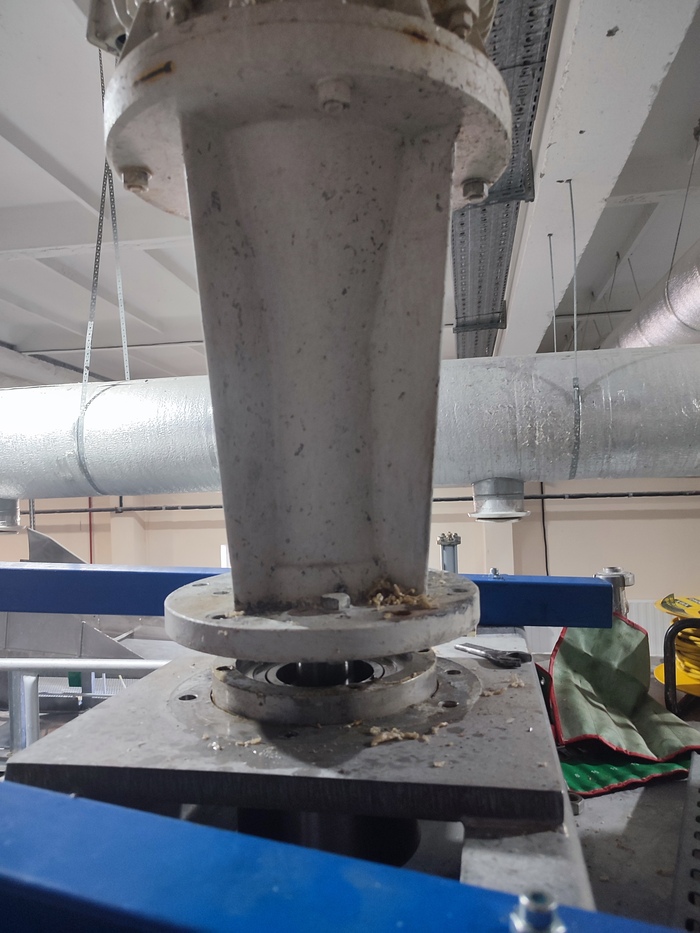

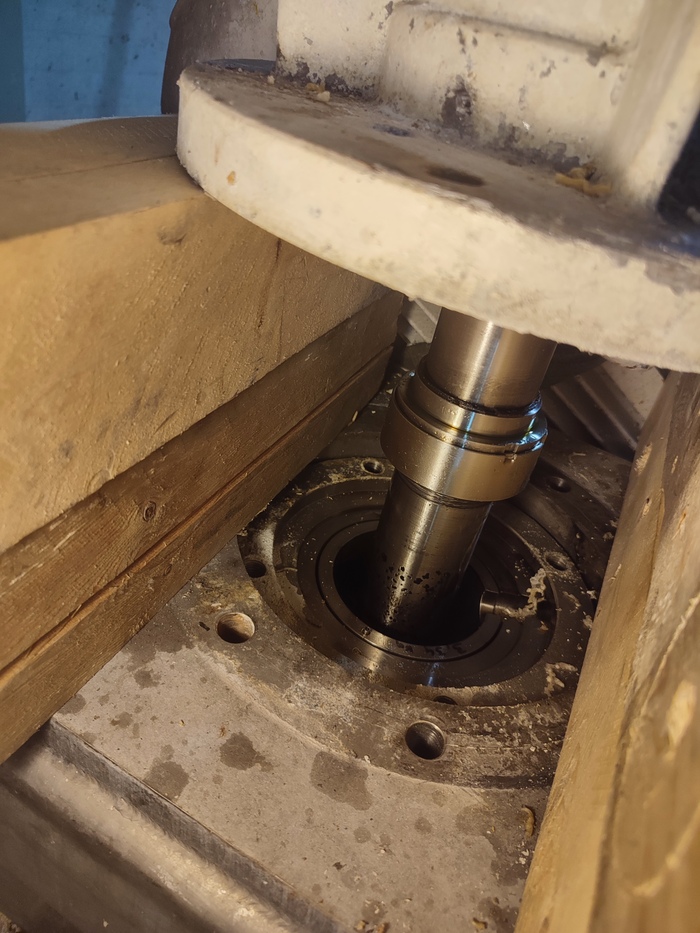

Дальше у нас получилось выдернуть корону вместе с валом, как выяснилось они крепятся по средством фланца с маслёнкой

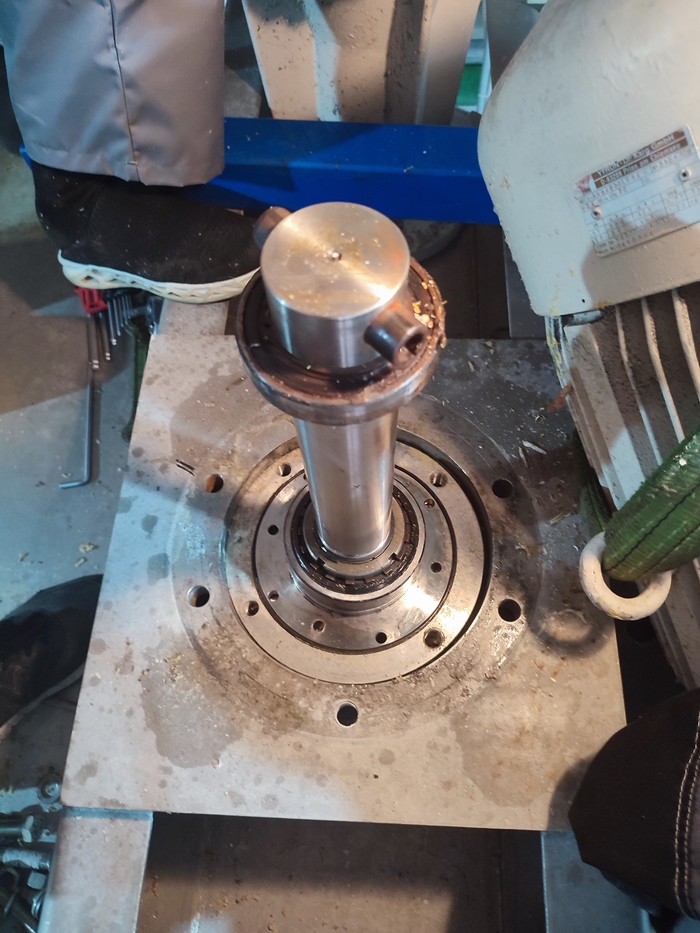

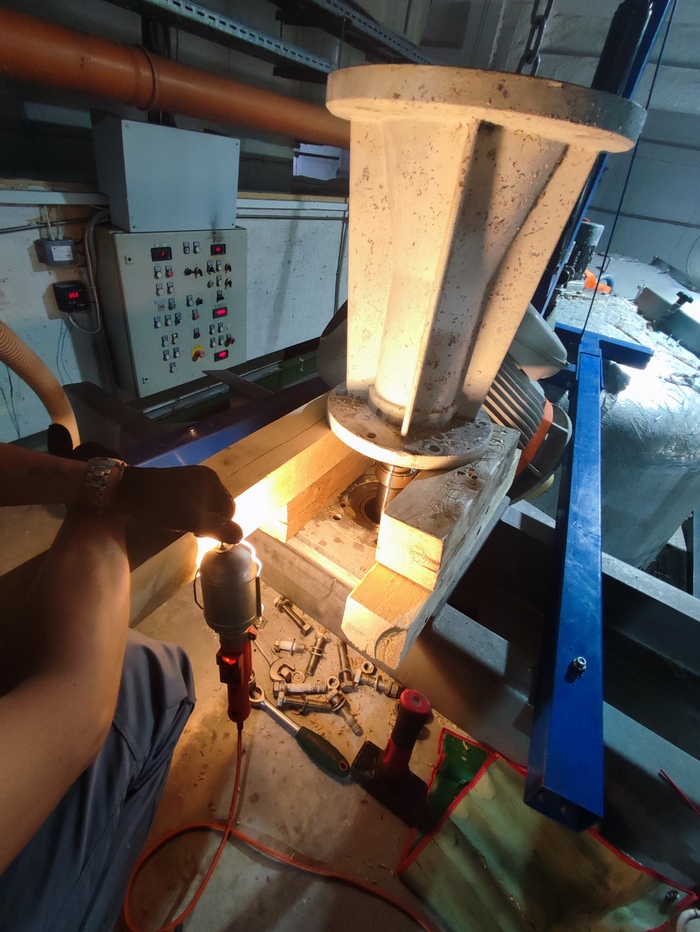

Разобрав тот самый фланец у нас получилось снять корону с вала

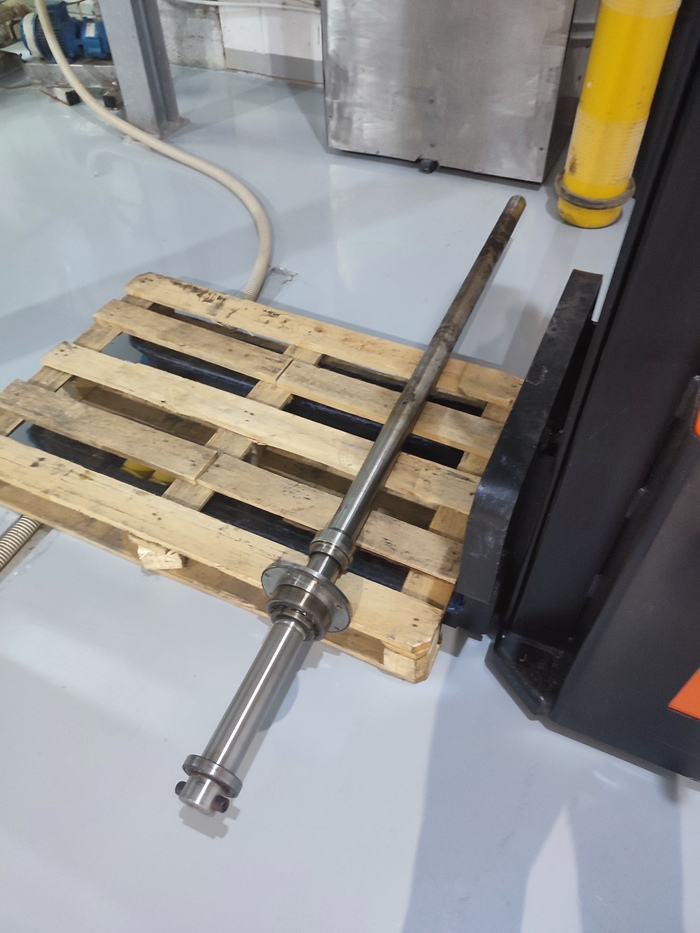

Дальше мы просто выдернули вал.

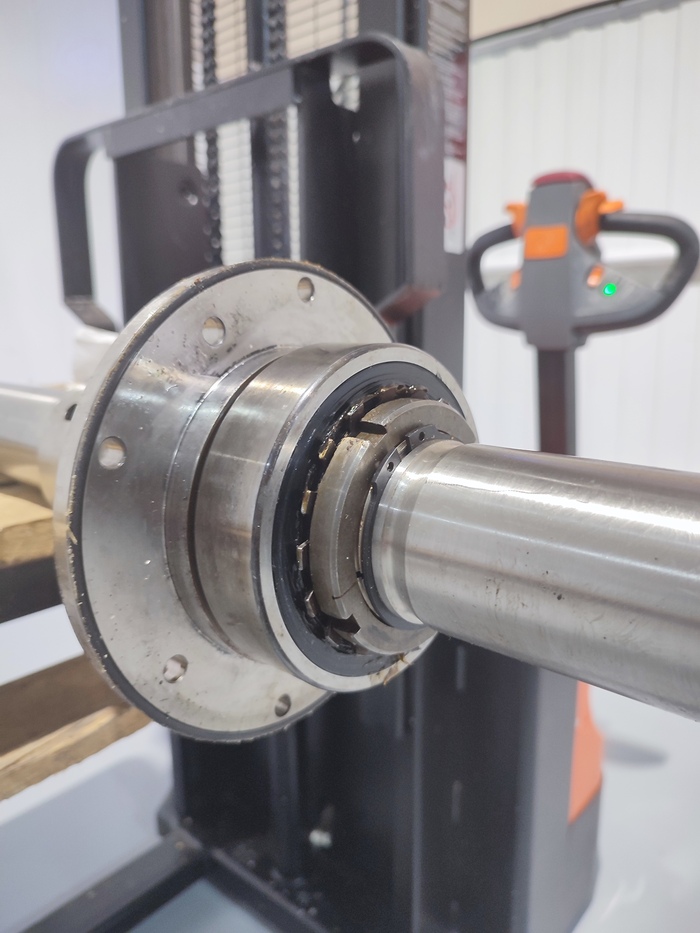

А вот и виновник торжества, рассыпавшийся подшипник 2213k.2rs.tv.c3
Работы выполнена, отдали детали на мойку, заказали подшипник и болты крепления крыльчатки (болты съело из за агрессивной среды)
Ждём запчасти :)
Спасибо всем за внимание, надеюсь было интересно.
Если не забуду напишу продолжение про сбор данной конструкции.
