Навес

Всем привет!

Мы продолжаем строительство бани в бюджете 150.000 рублей.

А именно - монтаж каркаса, на ранее сложенный сруб - 1 часть и 2 часть.

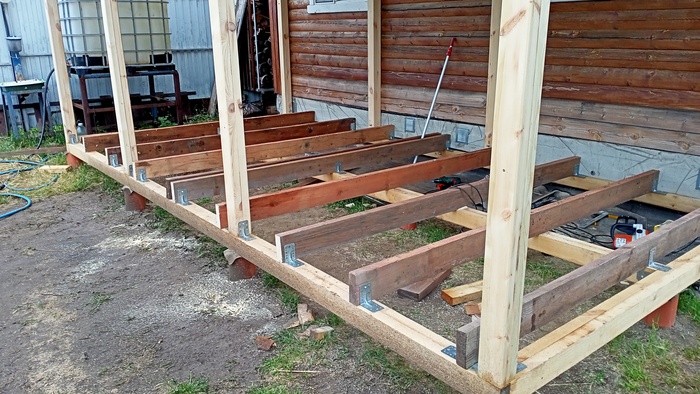

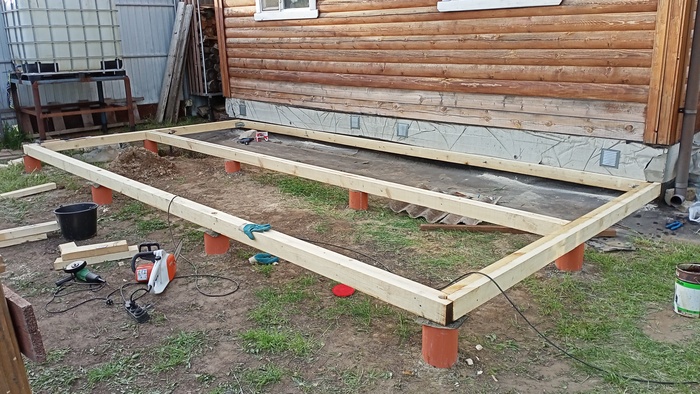

1 Монтаж крайних балок пола террасы

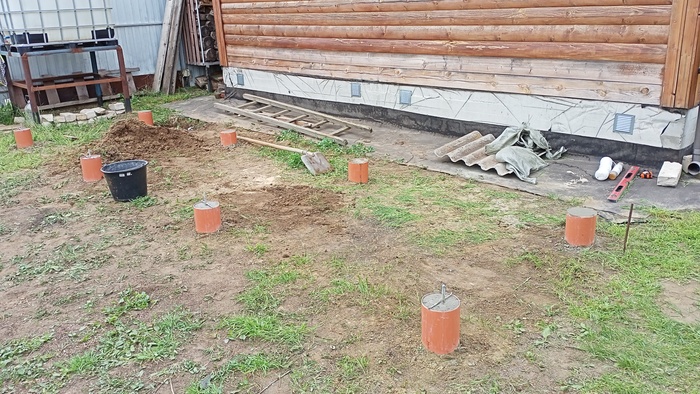

Перед монтажем балок пола террасы, на буронабивные сваи укладываем гидроизоляцию (рубероид). Это необходимо для защиты от избыточной влаги, содержащейся в бетоне.

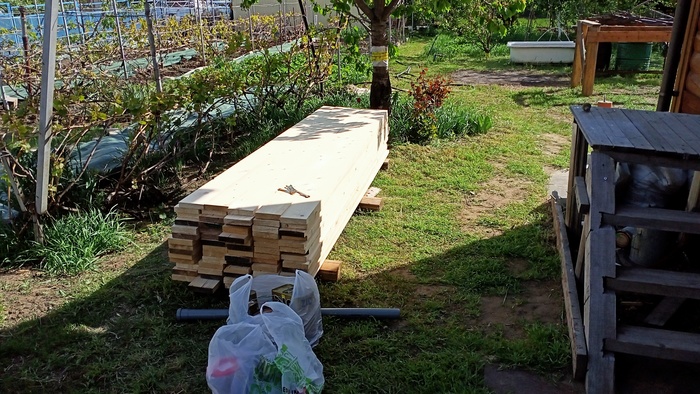

Балки пола террасы (как и большую часть каркаса) изготавливаем из сосновой доски сечением 50х150мм. Для крепления большей части каркаса будем использовать саморезы по дереву 4,2х90мм.

2 Изготовление элементов каркаса

Элементы каркаса распиливаем с помощью торцовочной пилы. Там где требуется сделать пазы, древесину выбираем стамеской.

На коньковой и обвязочной (мауэрлат) балках, заранее делаем разметку стропильных ног и и просверливаем отверстия для крепления.

3 Монтаж конька

Монтаж конька начинаем с 3-х небольших стоек, которые ставим на сруб бани. Контроль вертикальных и горизонтальной плоскостей осуществляем лазерным нивелиром.

Крепим к срубу 4-мя саморезами под углом 45.

Далее в пазы стоек вставляем коньковый прогон и крепим саморезами.

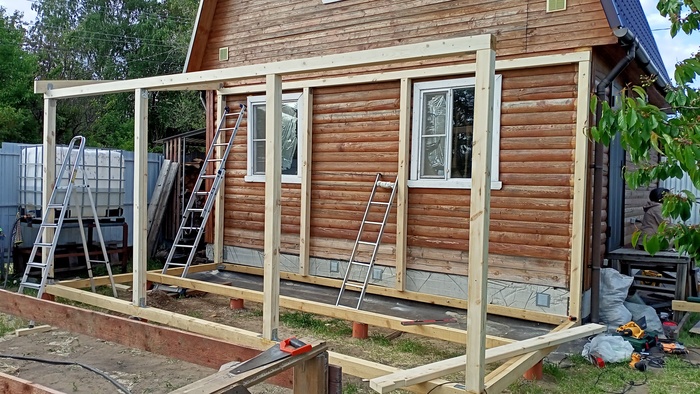

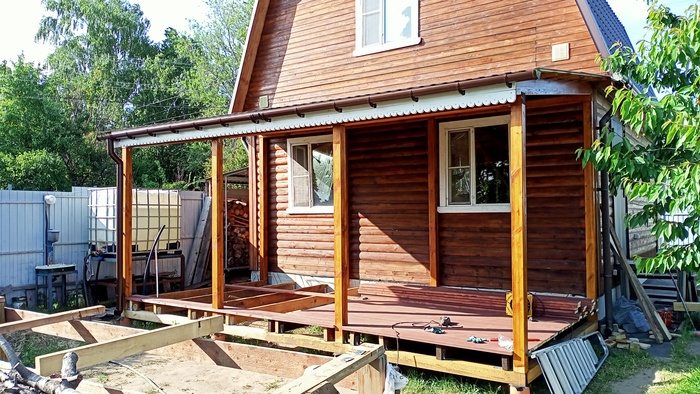

4 Монтаж основных элементов навеса

Крайние стойки навеса, мы заранее изготовили из бруса сечением 100х100мм, распилив один 6-ти метровый пополам. В верхние пазы стоек сразу вставляем и крепим саморезами обвязочную балку, которая так же будет являться мауэрлатом.

Поднимаем всю конструкцию и также прихватываем саморезами к балкам пола террасы.

Далее саморезами крепим крайние стропильные ноги навеса. Теперь, с помощью нивелира, можно выставить всю конструкцию в вертикальных плоскостях и прихватить временной связью (укосиной).

5 Монтаж стропил над баней

Стропильные ноги крепим саморезами к коньку.

С другой стороны крепим 100мм гвоздями под углом 45. По два на каждую стропилину.

6 Окончательный монтаж навеса

Среднюю стойку навеса мы заранее изготовили из оставшегося от сруба обрезка бруса сечением 100х150мм.

Заканчиваем сборку стропильной системы. На коньке все аналогично, как и над баней. А вот со стороны мауэрлата, начинаем крепить со средней стропилины, предварительно окончательно скорректировав плоскость стоек лазерным нивелиром. Крепление осуществляем саморезами снизу через мауэрлат под углом 45.

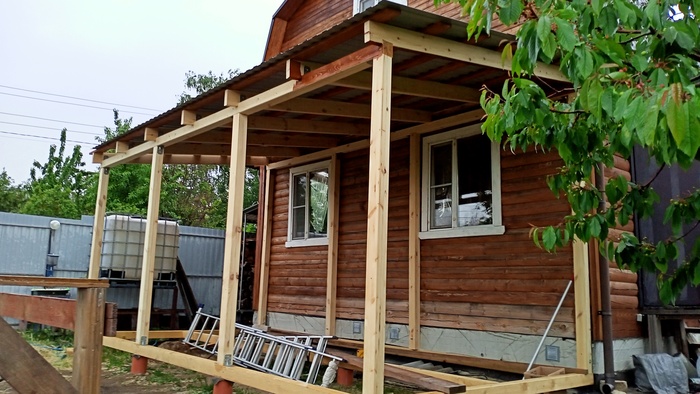

7 Монтаж обрешетки навеса

Для обрешетки под профлист будем использовать доску сечением 25х100мм. Крепление осуществляем саморезами по дереву 3,5х51мм. По два в каждом узле. Для создания более жесткого диска в покрытии навеса, в качестве обрешетки использовали целые доски.

8 Монтаж обрешетки над баней

В обрешетке над баней весь процесс аналогичен. За исключением монтажа нескольких рядов из оставшихся обрезков досок. Так как здесь (в отличии от навеса) не требуется чрезмерная жесткость покрытия.

В завершении (перед закрытием профлистом) покрываем верхнюю плоскость обрешетки и стропильных ног антисептиком. Остальные плоскости защитим после окончания кровли, когда древесина немного подсохнет.

СМЕТА

Спасибо что дочитали эту статью до конца. Надеюсь, эта информация была для вас полезна.
