Самодельное твердотельное реле, контроллер электропечи на его основе⁠⁠

2 года назад
Фото 0. Готовый блок управления в работе.

Фото 0. Готовый блок управления в работе.

Устройство проектировалось для работы с лабораторными или технологическими нагревательными печами - муфельными, для обжига керамики, отжига, формовки или сплавления стекла в домашней мастерской, но может управлять и любыми другими нагревательными приборами – электрокотлом, тепловентилятором и пр. Мощность описанного прибора позволяет работать с относительно небольшими печами с нагревателями до 5…7 кВт и зависит от применяемых ключей (тиристоров или симисторов) и эффективности их теплоотвода.

Блок управления собран на основе недорогого фабричного цифрового ПИД (пропорционально-интегрально-дифференциальное управление) термоконроллера и позволяет весьма точно выдерживать заданную температуру учитывая тепловую инерционность печи или нагревателя, т.е. автоматически устраняет «выбег» температуры. Расчет «коэффициентов» печи автоматический, при первом нагревании.

Блок управления представляет собой ПИД контроллер с электронным ключом на тиристорах и собран в виде отдельного от печи универсального модуля в жестяной коробке. Схема принципиальная электронного ключа (твердотельного реле) на Рис.1.

Рис.1 Твердотельное реле на дискретных элементах. Схема электрическая принципиальная. Оптопара -  МОС3020.

Рис.1 Твердотельное реле на дискретных элементах. Схема электрическая принципиальная. Оптопара -  МОС3020.

Конструкция прибора.

Фото 2. Развертка коробки прибора. Листовая оцинкованная сталь 0,5 мм.

Фото 2. Развертка коробки прибора. Листовая оцинкованная сталь 0,5 мм.

Фото 3. Гибка заготовки корпуса.

Фото 3. Гибка заготовки корпуса.

Фото 4. Корпус прибора в работе. Промежуточный вид.

Фото 4. Корпус прибора в работе. Промежуточный вид.

Фото 5. Стенки корпуса скреплены нетолстыми вытяжными заклепками. Лицевая сторона – примерка ПИД контроллера.

Фото 5. Стенки корпуса скреплены нетолстыми вытяжными заклепками. Лицевая сторона – примерка ПИД контроллера.

Фото 6. Самодельные радиаторы тиристоров в сборе. Изолированы от металлического корпуса. Подгонка-установка. Размечены, просверлены поля некрупных отверстий для вентиляции.

Фото 6. Самодельные радиаторы тиристоров в сборе. Изолированы от металлического корпуса. Подгонка-установка. Размечены, просверлены поля некрупных отверстий для вентиляции.

Фото 7. Травление платки для дополнительных мелких элементов. Рисунок дорожек асфальтным лаком, стеклянным рейсфедером от руки. Монтаж поверхностный, только с одной стороны.

Фото 7. Травление платки для дополнительных мелких элементов. Рисунок дорожек асфальтным лаком, стеклянным рейсфедером от руки. Монтаж поверхностный, только с одной стороны.

Фото 8. Собранная и установленная дополнительная плата. Стрелкой показан выключатель разрывающий цепь управления тиристорным ключом. В ряде применений это удобно.

Фото 8. Собранная и установленная дополнительная плата. Стрелкой показан выключатель разрывающий цепь управления тиристорным ключом. В ряде применений это удобно.

Фото 9. Термопара хромель-копель (по ихнему – «К-тип»). Голышом и в керамических «биноклях».

Фото 9. Термопара хромель-копель (по ихнему – «К-тип»). Голышом и в керамических «биноклях».

Фото 10. Примерка крышки коробки.

Фото 10. Примерка крышки коробки.

Фото 11. Первые включения, опробование работы термоконтроллера. Хорошо видна термопара подключенная прямо к винтовым клеммам ПИД контроллера.

Фото 11. Первые включения, опробование работы термоконтроллера. Хорошо видна термопара подключенная прямо к винтовым клеммам ПИД контроллера.

Литература

  • Управление нагрузкой на переменном токе.  О. Николайчук.  Russian HamRadio

  • Твердотельное реле. Схема принципы работы твердотельного реле.

Babay Mazay, декабрь, 2018 г.

Показать полностью 12
[моё] Электроника Техника Электричество Печи Муфельная печь Электрика Инструменты Длиннопост
39
8
WhiskyRaccoon
WhiskyRaccoon
Нейроадепт
Инженериум DIY

Чем визуализировать температурный градиент в 3D?⁠⁠

2 года назад

Кажется настал тот момент, когда я не могу сформулировать вопрос для гугла, но могу для пикабу.

Есть у меня по работе одна задачка, которую надо как-то решить.

Условия: есть муфельная печь с внутренним объёмом в форме куба (условно кубометр). Дверца у неё фронтальная, спирали по боковым стенкам и снизу. Термопара от контроллера управляющего температурой только одна и стоит примерно посередине печи в задней стенке.

Проблема: существует явный перепад температур в направлениях верх-низ и дверца-стенка.

Путь решения: я разместил температурные кольца, 10 штук по объёму печи в разных её точках на нижнем, среднем и верхнем уровнях. После запуска и остывания печи, путём измерения усадки колец я пойму какая была максимальная температура в этих точках.

Задача: экстраполировать показания и отобразить карту градиента температур в 3d визуализации.

Чем визуализировать температурный градиент в 3D?

Подозреваю, что это можно сделать в солид ворксе или в космоле, но также подозреваю что это сродни стрельбы из пушки по воробьям. По сути мне нужен простейший построитель усредненных значений 3д-матрицы по нескольким точкам с последующей раскраской в цвета по цифрам.

Сильно уверен, что такие решения существуют, просто я о них не знаю. Но кто-то же должен знать.

Показать полностью 1
Физика Визуализация Компьютерное моделирование Муфельная печь Температура 3D
66
20
DELETED
Инженериум DIY

Тигельная печка своими руками⁠⁠

2 года назад
Печь Плавильная печь Муфельная печь Огненное ТВ Литье Литье металла Самоделки Видео YouTube
2
78
SexFox
SexFox
Серия Про разное

Вопрос про муфельную печь⁠⁠

2 года назад

Нежная любовь к камням и работе с металлами привела всё-таки меня к логичной развязке - мысли о приобретении муфельной печи. Сразу уточню, что в тему я вникла, но есть подозрение что весьма поверхностно, но набивание шишек о подводные камни и освоение чего-то нового не пугает. Многострадальный гараж, который мастерская и будущая фотостудия у меня в наличии, почему бы ему не поделиться ещё одним углом для работы с металлом?

Самые приятные цены на муфельные печи предлагают на плавка про, там интересный экземпляр можно взять в районе двадцати-тридцати тысяч, что по бюджету меня вполне устраивает. Вместе с тем отзывы попадаются и не самые оптимистичные - то поплавилось что-то провисло. Может быть, кто-то из пикабушников их печами пользовался и может поделиться мнением?

Печь нужна универсальная и не большая. Тигельный вариант тоже рассматривала, но есть подозрение, что она мне может стать нужна не только для плавки бронзы или латуни. Бюджет тоже очень ограниченный, с учётом того, что к ней должны прилагаться всякие плюшки типа тигеля, щипцов, намордника и прочих приятных мелочей. Оптимально уложиться тысяч в тридцать. Есть ещё варианты или отзывы о модели Plavka.Pro Plavka.Pro ПМ-2? Это печь, а не реклама сайта, если что.

[моё] Муфельная печь Вопрос Металлы Плавка Текст
40
24
DELETED
Лига керамистов

Про печи#1⁠⁠

3 года назад

Вылепить из глины простенькую чашу или шедевр скульптуры можно практически в любых условиях, главное, чтобы была сама глина в нужном состоянии. Инструменты и формы тоже всегда можно найти под ногами, а химия для сложного декора – это скорее лишнее, чем необходимое.

Самое сложное в деле керамиста - провести правильный обжиг и превратить глину в керамику. У меня в этом плане достаточно богатый опыт, я прошёл практически все этапы от дровяного обжига в яме, старых лабораторных печей и монстров, собранных кривыми руками на коленке, до толковой печки с автоматическим программатором. Собственно, сейчас про неё и поговорим, про сердце моей мастерской – печь для обжига керамики «Рубедо Этна».

Сразу расставим все точки над «ху из ху», денег мне за рекламу не платили. Просто так получилось, что после долгих мытарств по разным конторам, где мне предлагали либо отдать почку за басурманскую печь на 20 литров, либо поддержать отечественного производителя за 50 тыс. рублей, но стать постоянным клиентом местной пожарной части, я нашёл две нормальные организации, которые мало того, что делали толковые печи за понятные деньги, так ещё и адекватную тех поддержку предоставляли. И я выбрал ту, которая ко мне была ближе всего. Не утверждаю, что все остальные отечественные производители печей делают что-то плохое, но подходить к выбору моделей стоит с очень большой осторожностью, у меня есть негативный опыт как от компаний, так и от индивидуальных мастеров. Производители «Рубедо» легко отвечали на любые вопросы и все этапы производства мне показывали и объясняли почему будет сделано именно так, а не иначе. За это я им благодарен и считаю, что нужно ответить тем же. Кроме того, я был косвенно(скинул ссылку) причастен к тому, что один мой камрад стал обладателем первого варианта этой печи, пользуется ей уже почти два года и очень доволен.

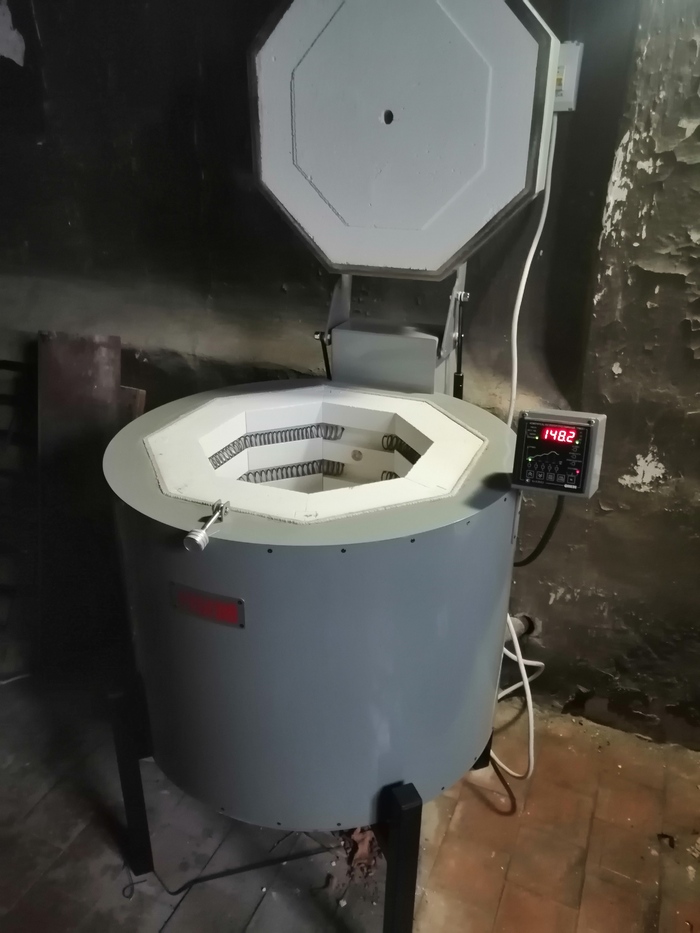

Вернёмся в мою мастерскую. Итак, печка моя называется «Рубедо Этна», объём – 60 литров, мощность - 5 кВт, максимальная температура обжига в ней – 1300 градусов. Сейчас я пользуюсь ей уже практически год, она прошла уже больше 120 обжигов. Работать она начала с конца февраля – начала марта и всё это время находилась на открытом воздухе под навесом, который защищал её только от дождя и снега. Вывести печь на улицу я решил поскольку часто делаю молочение и планирую заняться в обозримом будущем дымлением керамики. Экспериментировать в этом направлении внутри помещения, даже при наличии серьёзной вытяжки, я не готов, да и соседи по аренде спасибо не скажут.

Я не буду подробно расписывать все ттх печи, эта информация есть у производителей, ссылку на них я оставлю в конце. Лучше я опишу выявленные плюсы и минусы, а также поделюсь пожеланиями на будущее.

Итак, плюсы.

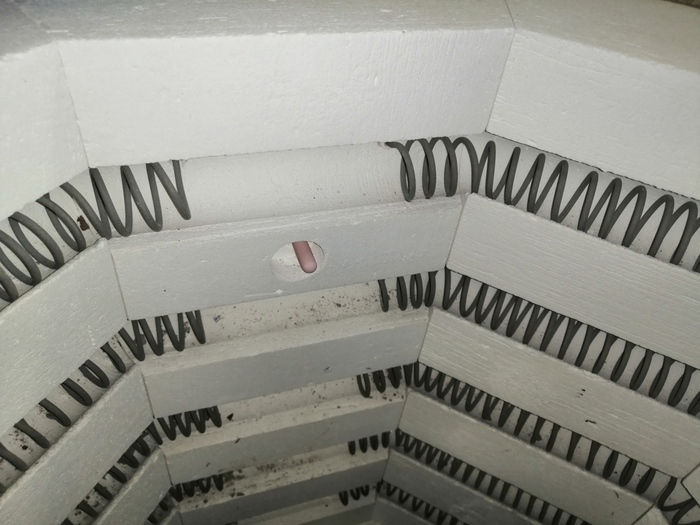

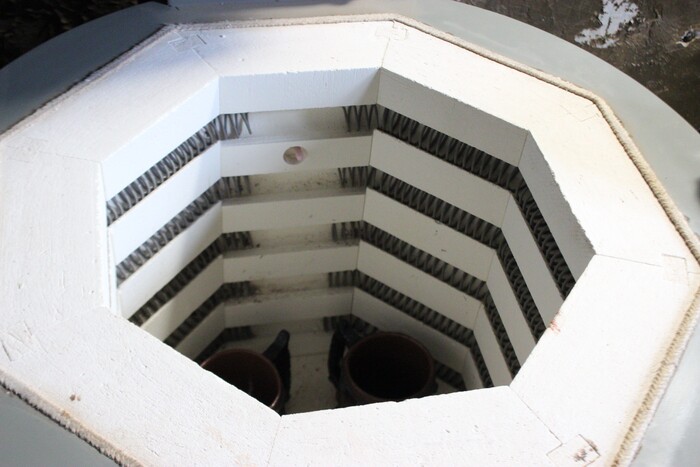

Во-первых, хочу сказать про спирали и их положение в печи. Все, кто имел дело с электрическими печами такого типа знают, что по прошествии определённого времени, спирали начинают провисать и вываливаться из пазов. В моих предыдущих печах эту проблему либо никто решать не хотел вообще, либо решали её десятком перемычек вбитых в муфель, что не особенно помогало. В «Рубедо» спирали очень надёжно лежат в глубоких пазах и даже если они начнут вываливаться, это будет ещё очень не скоро. Да и сами спирали там настолько мощные, что с моими темпами обжига, раньше чем через год, я даже не планирую думать об их замене.

Во-вторых, я не могу не сказать о конструкции печи вообще. Она сама по себе не стандартная и сильно отличается от большинства печей, которые мы привыкли видеть на рынке. Корпус собран из листовой нержавейки, что делает печь массивной и крепкой, что может быть как плюсом так и минусом при переездах и доставке, но я, помня заветы Бориса Бритвы, выбираю вес, ведь вес – это хорошо, вес – это надёжность.

В-третьих, в этой печи на твердотельное реле стоит отдельный терморегулятор и система охлаждения, что очень круто, особенно после моей последней печки, где это самое реле стояло в одной коробке с терморегулятором и кнопками управления и охлаждалось за счёт того, что грело эту чертову коробку из нержавеющей стали через радиатор- отличное, кстати, решение, надёжное как швейцарские часы(сарказм)! В «Рубедо» как только реле нагревается до 45 градусов, включается кулер и охлаждает его до нужной температуры. Фото не будет, печка этим терморегулятором к стене стоит, двигать ради одной фотки не стал, можно у производителей глянуть.

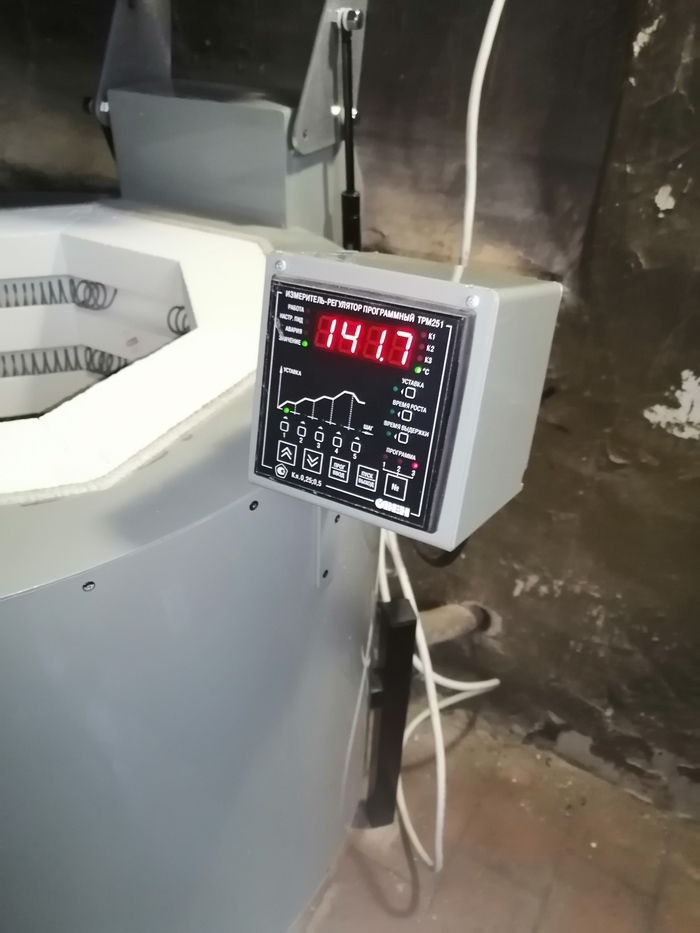

Ещё, хочу отнести к плюсам этой печи терморегулятор Овен ТРМ-251. Работает без нареканий, настраивается очень просто, есть много информации о нём в том числе и о том как его настроить под свои задачи.

Очень хорошим показалось также исполнение крышки на газлифтах. Крышка не легкая и газлифты очень помогают. Замок на крышке тоже очень простой и удобный.

Отдельно меня удивила толщина стенки и термоизоляции. Только в самую летнюю жару на пике обжига в 1220 градусов, печка ощутимо прогревала внешнюю стенку. Осенью и зимой она слегка теплая.

Теперь можно немного поговорить о минусах. Их действительно очень мало и они скорее не минусы, а мелкие недочёты.

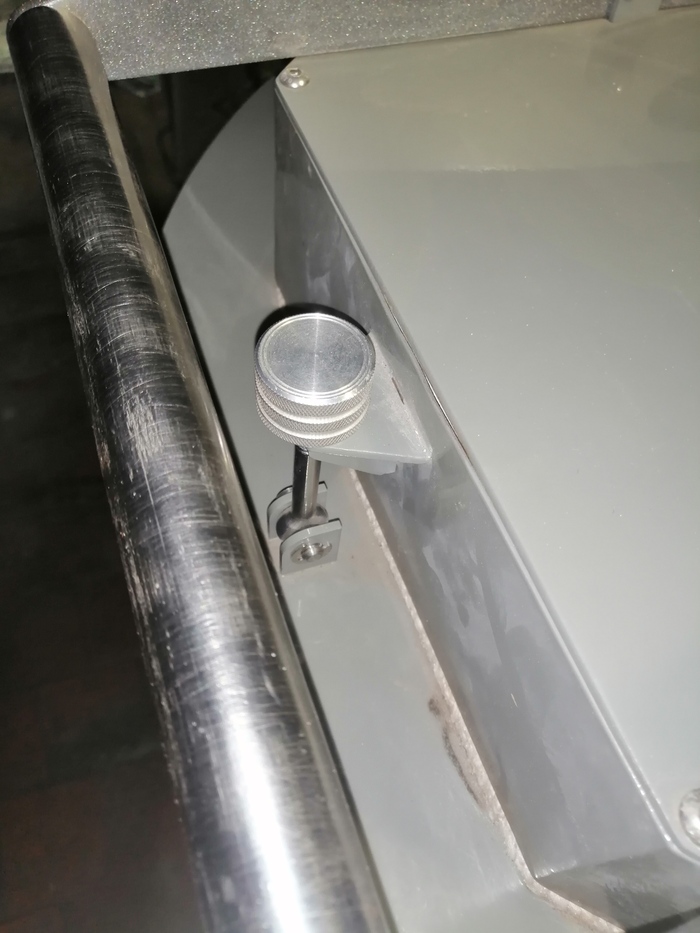

Мне не понравилось решение с размыкателем на боку. Если вдруг, крышка смещается при закрытии, то размыкатель может не сработать. Его легко дожать вручную, но это лучше исправить конструктивно.

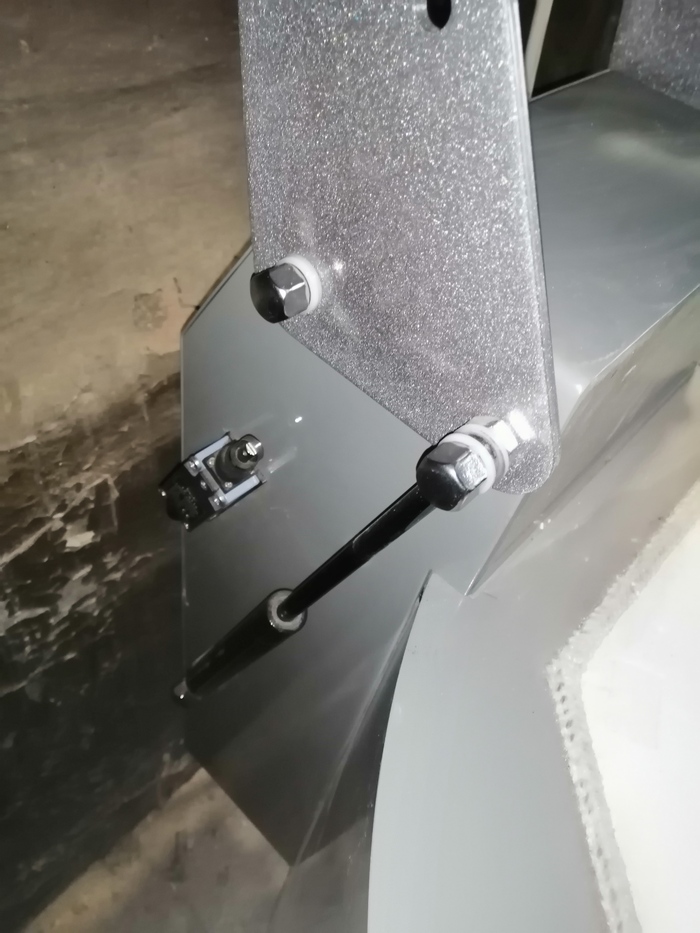

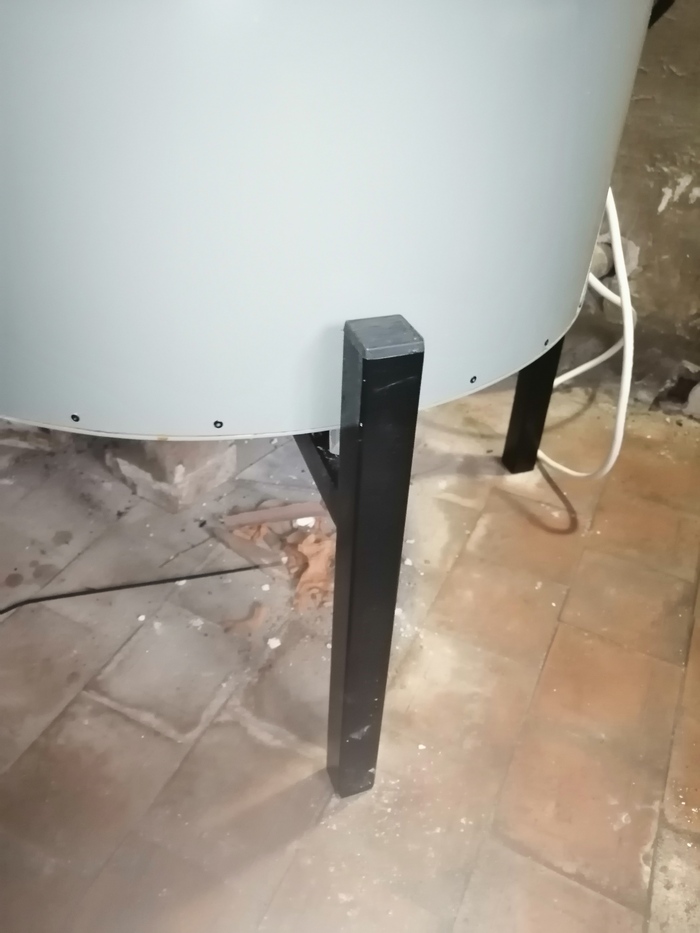

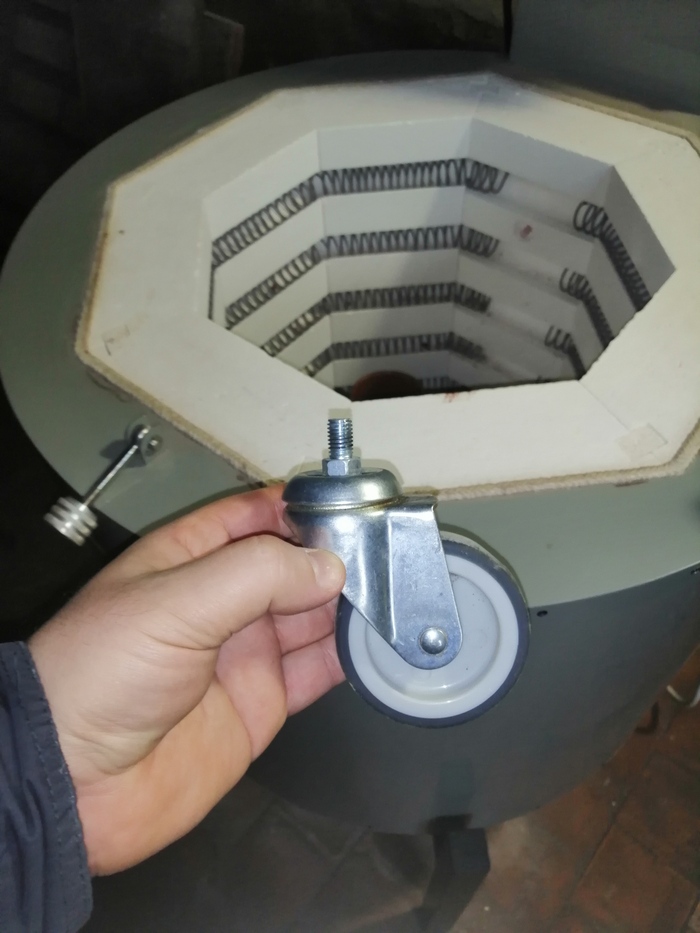

Стойка и колёса слабоваты для такой серьёзной барышни, как мне кажется. Кроме того, когда стойка постоянно стоит на колёсах, каждое касание к печи отзывается движением самой печи и всего, что стоит внутри, поэтому я колёса со своей стойки снял от греха, благо делается это легко. Теперь печь стоит крепко и лещадки внутри не шатаются от неосторожных движений.

Больше минусов я не заметил пока. Понятно, что это всё очень субъективно и кто-то другой может записать в минусы этой печи тот же вес или, например, мощность в 5 кВт, но я и не планировал претендовать на объективность. Это моё личное мнение о печи, которой пользуюсь уже почти год и, если резюмировать всё выше сказанное, то я доволен ей как слон. Меня устраивает в ней всё и даже мелкие недочёты не портят картину. Если ребята сделают более миниатюрные варианты для детской студии или обжига пробников мощностью эдак до 2 -2,5 кВт, сохранив уровень исполнения, я буду первым в очереди на приобретение такого девайса.

Как и обещал, ссылка на производителей - здесь.

П.С.

Знаю, что стены требуют ремонта, лига душнил в кабинете напротив.

Показать полностью 10
[моё] Керамика Лепка Муфельная печь Инструменты Оборудование Сам себе керамист Длиннопост
12
ziifredi

Оставил тигель в муфельной печи⁠⁠

4 года назад

Срочный вопрос, будет ли что то керамическим тиглям, если забыл ее в муфельной печи на ночь (поставил прокаливаться и забыл про них). Температура 975 гражусов

Муфельная печь Тигель Текст
6
7
Motix

Странная печка⁠⁠

5 лет назад

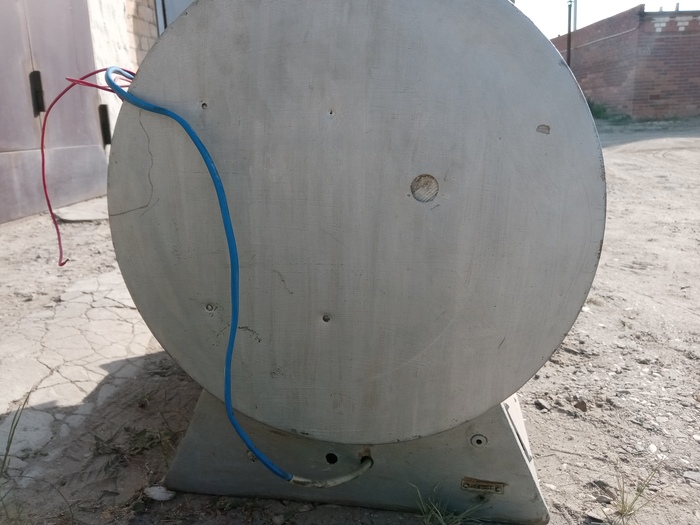

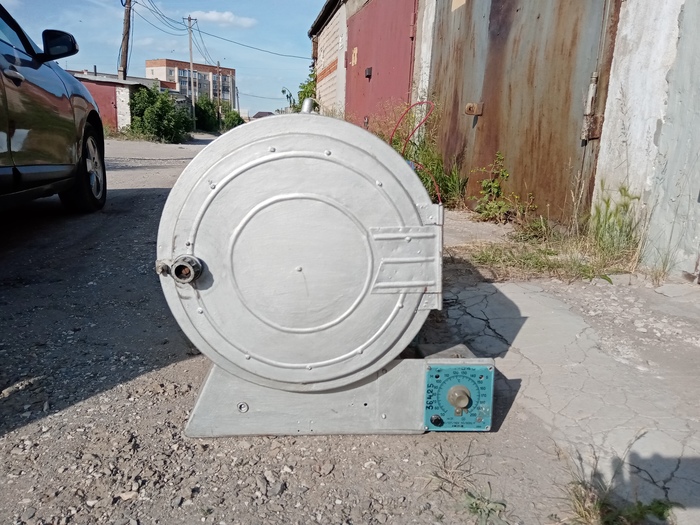

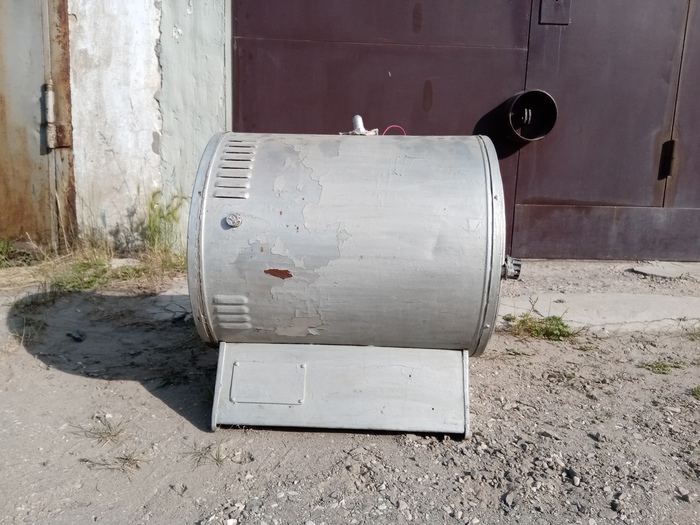

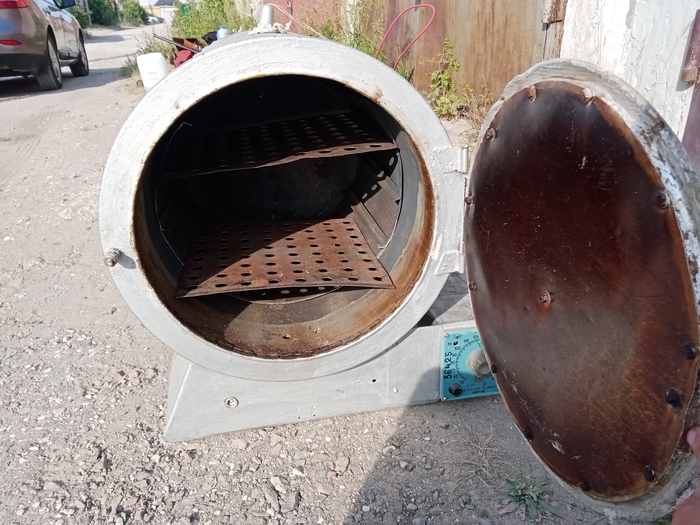

Знающие люди, помогите пожалуйста понять, что это за зверь. Бабушка была стоматологом и много лет назад, когда закрывалось отделение, ей отдали эту печь.В ней она стерелизовала инструмент. В поиске видел тысячу и одну похожую, но 1 в 1 не встретил ни разу.

Показать полностью 4
[моё] Помогите найти Муфельная печь Поиск Длиннопост
49
529
Dimanjy
Dimanjy
Рукодельники

Моя первая плавильня из ржавого ведра⁠⁠

6 лет назад

Давным-давно, когда в магазинах еще не продавалось готовых дюралевых плит любого размера, мне понадобилось где-то раздобыть оные, дабы изготовить мой будущий станок с ЧПУ.


Не долго думая, я взял старое ведро, хотя тогда оно таковым еще даже не являлось. По правде сказать - это был просто ржавый лист железа, на котором мешали цемент, а потом забросили далеко в сарай. Я сварил пару колец из арматуры, завернул в них лист, и вот получилось старое ведро!

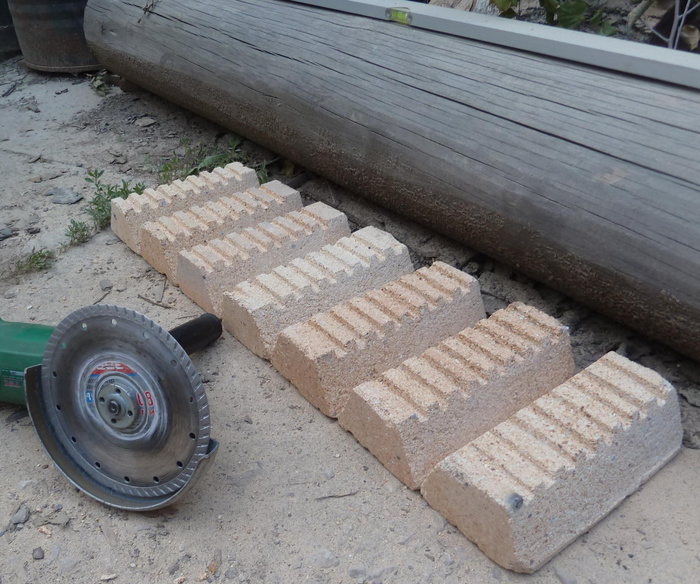

Потом раздобыл 7 огнеупорных кирпичей и обрезал их болгаркой, чтобы сложить из них семигранник (7, потому что хорошо помещались в моё ведро). Он образует будущую рабочую камеру моей плавильни. Также под углом нарезаю канавки, в которые будет укладываться нагревательная спираль.

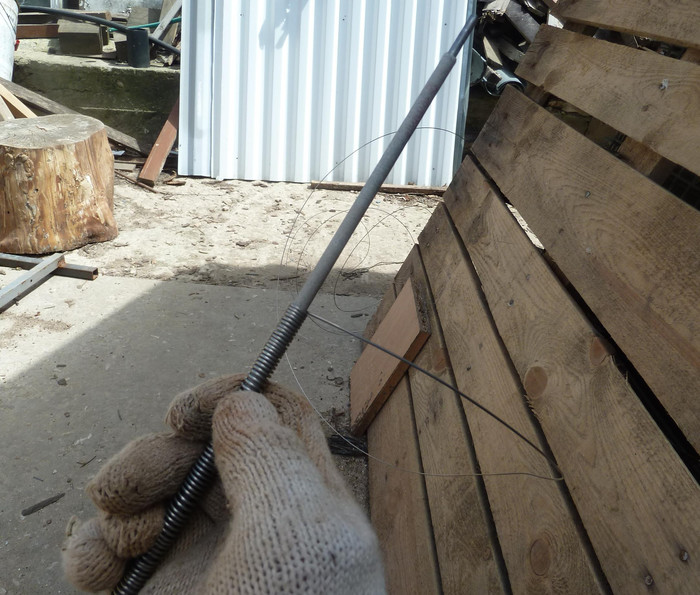

Складываю кирпичи, обматываю их снаружи проволокой. Приступаю к намотке спирали из нихрома. Тут нужно правильно рассчитать длину. Наматывал вручную на кусок гладкой арматуры. Это не очень долго на самом деле. Дня два - не больше! (шучу, конечно).

После намотки укладываем спираль в канавки и выводим наружу через щели между кирпичами выводы для запитки спирали. Спираль внутри никак закреплять не нужно - она сама утапливается в канавку. Выводы нужно заизолировать при помощи керамики из старого утюга.

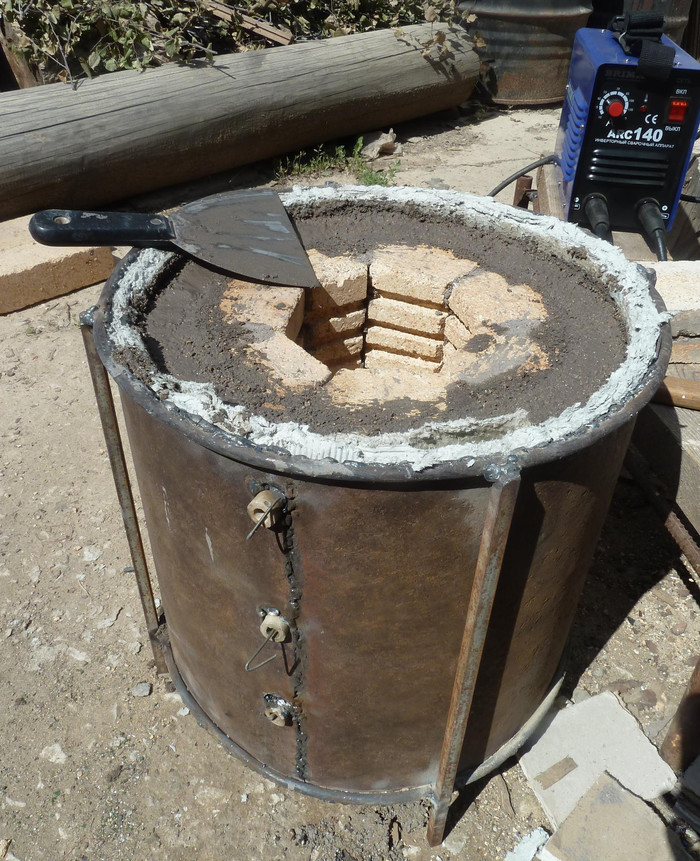

Камера готова, ставим её в ведро и заполняем свободное пространство шамотной глиной. Я еще проложил немного азбеста между шамотом и металлом, чтобы внешние стенки не так сильно нагревались.

Теперь плавильню нужно оставить на пару дней, чтобы как следует просохла, но у меня терпения ждать не хватило и я запалил печурку уже на следующее утро. Воняла она знатно! Хорошо, что запускал на улице. Иначе бы задохнулся.

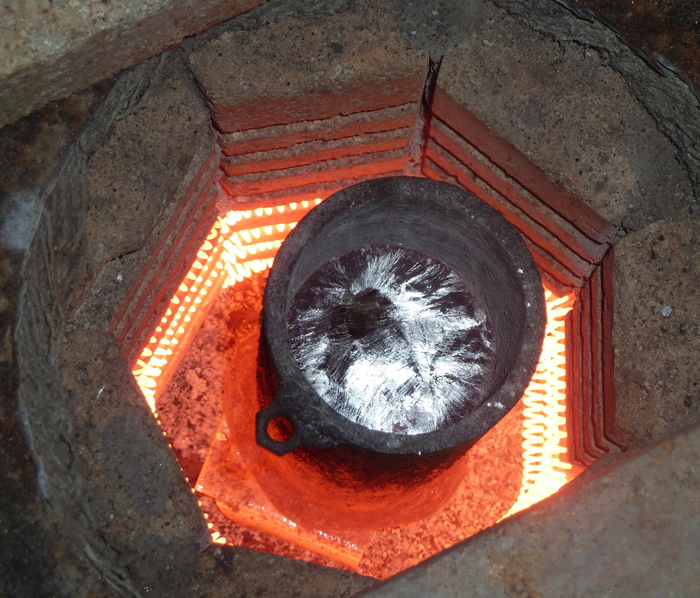

После пары холостых прогонов перевёл муфельную печь в боевой режим. Из трубы сделал тигель и накидал в него алюминиевых проводов и всякого прочего хлама.

На фото видно, что всё расплавилось даже с половиной спирали. Я точно не знал, какая мощность потребуется, поэтому хотел сделать две независимые спирали, которые можно было бы включать параллельно, последовательно или по отдельности. Оказалось, что спирали в 2 кВт вполне хватает. Вторую планировал ставить для более высокого тигля.


Теперь я в двух шагах от цели! Зажимаю пару металлических листов струбцинами через квадратную арматуру толщиной 10 мм. Это очень удобно, ведь я могу таким образом регулировать толщину отливаемой плиты. Чтобы изготовить плиту 20 мм, я зажимаю листами бутерброд из двух квадратных арматурин.

Не забываем запастись водой, надеть очки и перчатки - пара будет много и он горячий!


Аккуратненько, и главное - плавно выливаем расплав в пространство меж листов (позднее я изготовил себе нечто похожее на воронку, только плоскую). Сразу после заливки начинаем охлаждать форму снизу, заливая в таз воду. Это важно для правильной кристаллизации металла - она должна идти снизу вверх. Так качество отливки будет лучше. Для этого же форма расположена вертикально - расплав сам на себя давит и удаляет пузыри из своей внутренней структуры.

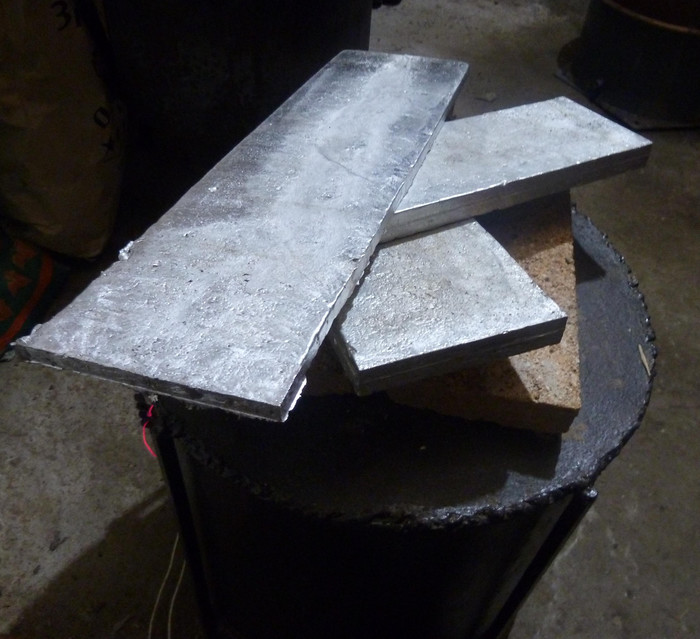

И вот они - долгожданные плиточки ещё тёпленького алюминия! 10 и 20 мм толщины. То, что нужно для самодельного станка с ЧПУ!
