Последовательная ЗАРЯДКА Аккумуляторов с TP4056: простой способ без балансиров
✅ Введение
Зарядка литий-ионных аккумуляторов — одна из самых распространённых задач среди радиолюбителей. Часто мы сталкиваемся с необходимостью собрать батарею на несколько элементов, но балансирующих плат может не быть под рукой, или проект не требует точной балансировки.
На помощь приходит интересная схема, где используются три модуля TP4056.
Каждый из которых заряжает свой элемент 18650, а переключатели или реле позволяют отключать аккумуляторы от общей цепи на время зарядки.
🧩 Принцип работы схемы

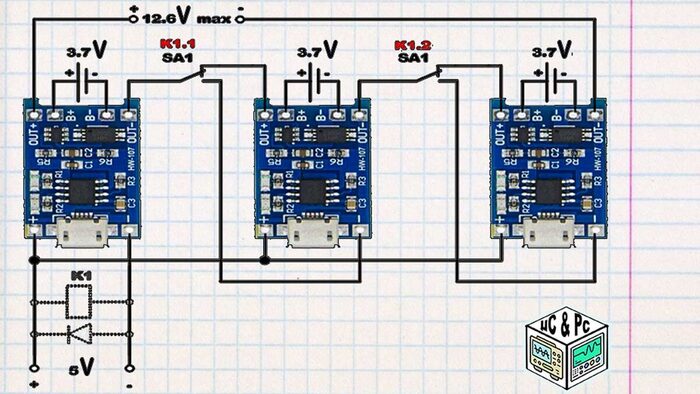

На схеме показано три контроллера TP4056, каждый из которых подключён к своему аккумулятору. Аккумуляторы соединены последовательно, что в сумме даёт напряжение до 12.6 В (3×4.2 В).
Особенность этой схемы — в наличии переключателей (K1.1, K1.2) Или использовать 5 Вольтовое Реле как показано на схеме. Во время зарядки они разрывают цепь последовательного соединения, и каждый модуль TP4056 работает независимо, заряжая свой аккумулятор по отдельности.
Когда зарядка завершена, переключатели замыкаются, и элементы снова работают как единая батарея.
⚠️ Важные особенности
Каждый модуль TP4056 должен быть с защитой (вариант с DW01 + 8205A), чтобы исключить перезаряд и переразряд.
Обязательно разрывать цепь на время зарядки! Иначе ток может пойти не туда, куда нужно, особенно если элементы разряжены неравномерно.
Заряжать можно от обычного 5 В USB-источника, но желательно, чтобы он выдавал не менее 1 А на каждый модуль.
✅ Преимущества такого подхода
Простота: не нужен балансир или специализированная плата BMS.
Можно использовать дешёвые и доступные модули TP4056.
Гибкость: подходит для небольших DIY-проектов, переносной акустики, светильников и т.д.
❌ Недостатки
Отсутствие полноценной балансировки при разряде.
Нужно вручную управлять переключателями (можно заменить на 5 вольтовое реле или MOSFET для автоматизации как показано на схеме пунктиром).
Не годится для мощных цепей и бесперебоного питания
📌 Заключение
Такая схема — отличное решение для тех, кто хочет собрать трёхбаночную Li-Ion батарею без сложной электроники, при этом безопасно и эффективно заряжать каждый элемент. Главное — не забывать разрывать последовательное соединение при зарядке.
