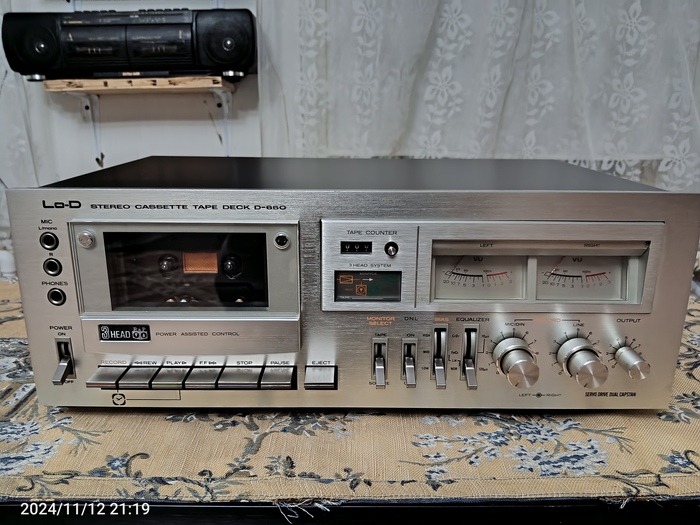

Приветствую всех кому нравятся старая аудио техника начала 70-х и до середины 80-х . Хочу поделиться своей небольшой коллекцией .

Навеяло, релизили тут фотки олдовых кассет. Обещался сам выложить чутка.
Это когда можно было уже на компе распечатать

Ну и для мощи - Sepultura - Beneath The Remains

Многие из нас держали в руках только один тип компакт кассет, а между тем существовало множеству других стандартов аудиокассет. Давайте попробуем вспомнить наиболее интересные из них.

Бобины с магнитной лентой, которые стали популярны в 50-60 годах, имеют ряд недостатков: собирают пыль, грязь и жир с пальцев, требуют много времени на заправку ленты. Конечно же возникала мысль спрятать магнитную ленту от внешних воздействий. Первые попытки создать закрытую аудио кассету выглядело примерно так, как у Loewe Optaphon:

Очевидно, что немаленькие катушки упакованные в коробку, слишком неудобны в пользовании, поэтому конструкторы стараются создать наиболее компактные конструкции.

В США компания “Mohawk business machines" производила свой тип аудиокассет. В нем две катушки располагались одна над другой. При незначительном утолщении коробки удалось заметно выиграть в ширине и глубине.

Магнитофоны к этим кассетам уже был вполне компактным, хоть и ламповые 220 х 100 х 55 мм. Вес 1,2 кг.

Немецкий концерн Grundig разработал свою конструкцию аудиокассеты для переносного диктофона. Как видим, кассета была с размером практически в сам диктофон.

Еще одна американская компания “Dictaphone corp. New York” производила свой тип аудио кассет. По размерам она была компактнее, а корпус и и катушки изготавливались из алюминия.

Японская фирма Sanyo выпускала свой тип кассет. Интересно была сделана кинематика: катушки с одной стороны были покрыты резиной. Вал двигателя входил между дисками и прижимаясь к диску передавалось вращение.

Австрийская компания "Stuzzi Ges. mbH; Wien" выпускала свой тип кассет. На торце имелась выпуклость, на котором нанесена шкала расхода ленты-прообраз счетчика.

Еще один интересный формат кассеты 50х годов, который использовался в магнитофонах "RCA Victor".

Интересный формат кассет получил распространение в середине 60х годов в США и Японии- Stereo 8 ( 8 Track ). Лента в кассете склеена в кольцо и имеет 8 дорожек записи. При проигрывании головка воспроизведения сама переходит с дорожки на дорожку.

Из-за принципа намотки пленки пришлось отказаться от режима перемотки-ленту просто разрывало. Хотя удалось реализовать режим ускоренного воспроизведения. Этот стандарт поддержали американские гиганты Ampex, RCA, Motorola. Кассеты 8 Track до 70х годов были популярнее компакт-кассет, т.к. качество записи было гораздо лучше за счет высокой скорости записи-воспроизведения.

Все эти кассеты (а так же еще множество других) были конкурентами компакт-кассете Philips, представленной миру на Ганноверской выставке 1963 года. Трудно пришлось бы детищу Philips , если бы не удалось договориться с Sony. Ради этого пришлось полностью отказаться от авторских прав и отчислений.

До начала 70х годов, все воспринимали компакт кассеты как средство для записи речи, настолько было низким качество. Благодаря DUPON и BASF появилась магнитофонная лента CrO2 и качество записи существенно повысилось. Это позволило вытеснить с мирового рынка остальные типы аудио кассет и стать самым массовым аудио продуктом 20 века.

В СССР компакт кассеты начали выпускать в 1968 году, а первый кассетный магнитофон "Десна" появился лишь в следующем году. Пленку для кассет долгое время закупали в ГДР у фирмы ORWO.

В 1965 году Grundig начал выпуск аудиокассет формата DC International.

По размерам DC International был больше компакт-кассеты — 120×73×12 мм, но зато вмещал до 45 минут записи с каждой стороны. Скорость движения ленты так же был выше— 5,08 см/с. После двух лет производства пришлось признать, что стандарт проиграл рынок детищу Philips.

На рынке диктофонов пожалуй самыми распространенными стали кассеты стандарта Olympus 1969 года.

В 1976 году фирма SONY начала выпуск нового стандарта аудиокассет Elcaset.

Новинка SONY была заметно больше обычной кассеты, но использовалась широкая магнитная лента (как у катушечных магнитофонов). Скорость записи-воспроизведения вдвое выше и лентопротяжный механизм с вытягиванием ленты как у видеомагнитофонов. Все это позволяло легко получить качество записи катушечных магнитофонов. Увы, массовому покупателю Hi-End качество оказалось не нужно и в 1979 году выпуск прекратили.

В 1987 году на рынке появились кассеты DAT-совместная разработка Sony и Philips.

Это был цифровой стандарт записи на магнитную ленту шириной 3,81мм. Лентопротяжный механизм был аналогичен видеомагнитофонам VHS. Несмотря на очень высокое качество, формат DAT так и остался уделом профессионалов. Среди любителей не получил широкого распространения.

В 1992 году фирма Sony выпустила диктофон Scoopman, где применялась более упрощенная технология DAT. Можете представить размеры кассеты этого шедевра японских "Левшей".

Так же в 1992 году на рынок вышли кассетные магнитофоны стандарта DCC- совместная разработка Philips и Matsushita.

Стандарт DCC, это практически максимально упрощенная система цифровой записи, специально для массового рынка. Но стандарт так же не смог потеснить аналоговые кассеты и CD. Через 4 года выпуск прекратился.

Ну а теперь, положа руку на сердце, признайтесь: сколько стандартов магнитофонных кассет было в новинку?

Источник.

Инженерная мысль разработала для потребителей несколько десятков форматов магнитофонных кассет. Многие из них были конструктивно очень похожи: две катушки в одной плоскости и в общем корпусе.

Эта конструкция самая простая и оптимальная, но имеет свои недостатки. Кассета очень токая, но при этом ширина кассеты непрактично большая. Для эксплуатации кассеты требуется сложный и огромный по размерам лентопротяжный механизм.

Вот шустрым японским инженерам и пришла мысль создать нестандартную магнитофонную кассету. Они катушки с магнитной лентой расположили одна за другой, тем самым прилично уменьшив ширину кассеты.

Еще одно прогрессивное новшество было заложено в конструкции кассеты: на концах ленты вклеивалась полоска фольги для подачи сигнала схеме автостопа. Общая длина магнитной ленты в кассете 76 метров.

Соприкасающиеся стороны катушек были прорезинены для обеспечения лучшего сцепления. За счет такого хитрого решения, надобность в лентопротяжном механизме практически отпала. При установке кассеты, вал двигателя входил между катушек и вращение напрямую передавалось на катушку.

Инженеры очень творчески подошли даже к дизайну самого магнитофона: Как подчеркнуть исключительную компактность своей кассеты? Правильно! Сделать его в виде хорошо узнаваемого компактного бытового прибора. Подходящим и самым узнаваемым аппаратом оказался фотоаппарат. Вот в этом формате и был создан магнитофон Sanyo Micro Pack 35.

Режимы работ переключаются поворотным механизмом с откидной ручкой. Точно такая же ручка использовалась на фотоаппаратах. Все органы управления сделаны в «фотоаппаратном» стиле. Рядом с переключателем режима работ находится ручка регулировки скорости протяжки ленты. На самой низкой скорости длительность воспроизведения кассеты 25 минут. С увеличением скорости протяжки ленты улучшается качество записи, но уменьшается длительность.

Регулятор громкости выведен на переднюю панель, а на верхней панели имеется окошко, показывающее уровень громкости. Чем то напоминает ручку прокрутки фотопленки на следующий кадр на фотоаппарате.

Стрелочный индикатор уровня записи (заряд батарей) стилизован под фотоэкспонометр.

Вся схема магнитофона собрана на четырех (!!!!) германиевых транзисторах. Электропитание 6 вольт от 4х пальчиковых батареек. Жаль, но принципиальную схему найти не удалось.

Интересная памятка на корпусе для пользователей:

Для обеспечения наилучшего качества звука латунную "двойную записывающую головку" (расположенную непосредственно над этим типом) необходимо всегда содержать в чистоте. Используйте мягкий материал (впитывающий хлопок, салфетку для лица и т.д.), смоченный бензином или жидкостью для зажигалок. Не чистите белую "головку управления лентой" (расположена справа от записывающей головки). Не чистите кассету с лентой или саму ленту.

В Соединенных Штатах эти магнитофоны продавались под маркой Channel Master и Lodestar.

Картриджи Micro Pack 35 выпускались несколькими разными производителями. Слева направо: версии Westinghouse, Channel Master и Sanyo.

Хотя конструкторская идея была замечательная, но эта магнитофонная кассета распространения не получила. Причина была в самой фирме Sanyo. Им изначально нужно было продумать конструкцию, чтобы лента проходила через тонвал со стабильной скоростью, да и использовать ленту 6,35 мм., для кассетной техники, было уже не разумно. Всё это, конечно же, ведет к увеличению себестоимости, а значит и отпускной цены. Думаю, руководство Sanyo прекрасно понимала, что их стандарт вывести в мировые лидеры не удастся. Просто компания не настолько влиятельная среди производителей бытовой аппаратуры. Поэтому был сделан выбор в пользу максимально простой конструкции, которая пользуется высоким экспортным спросом за счет низкой цены.

Спасибо читателю под ником Эд -это он напомнил про этот любопытный стандарт магнитофонной кассеты, прислав фото своего экземпляра.
