Сегодня я расскажу как яблочники ушли в отрыв во время создания 15 серии. А учитывая какие вещи при сборке своих смартфонов они делали до этого, то я могу сказать....

И если раньше я удивлялся от сложности работы с прошками, то теперь стало ещё тяжелее работать и с про максами. Хотя как посмотреть)

А ещё я удивлен что до меня так быстро дошел живой экземпляр 15 серии, потому что стекло сделали выпирающим из рамы и нереально тонкие рамки из за которых при ударе дисплей мгновенно отлетает в вальгалу доблестно проиграв асфальту.

Ну ладно, погнали знакомиться с потерпевшим, которому не помог ни ваш хваленый керамик шилд, ни суперпрочная титановая рамка.

Iphone 15 Pro Max собственной персоной)

А вот и маштаб поближе)

А я напомню что замена дисплея на эту вундервафлю стоит 50-60к славянских рупий, что составляет половину телефона.

Но мы же тут собрались посмотреть как я этот дисплей восстанавливать буду, потому что заменить дисплей много ума не надо. Тем более что тут у нас полностью целая матрица битым стеклом. Хотя обычно на 15 серии обычно все наоборот)

При этом программаторы и тестеры от 14 серии полностью подходят на 15. А значит что танцев с бубном даже при замене дисплея ни с тру тоном, ни с ошибкой неродного дисплея не будет, как это было например с 13 и 14 серии на старте продаж. Но это только для богатых сервисов)

А вот переклеить эту дичь ещё нужно постараться, потому что рамки тонкие и щелей между корпусом и стеклом нет вообще. И титановая рамка не гнется. А если будем поднимать дисплей на станке, то согнем разбитый угол и увидим на экране горизонтальную полосу в месте удара или весь дисплей станет зеленым. А оно нам не надо)

Короче вытащить дисплей из корпуса просто нереально.

Но я уже после S20FE ничего не боюсь, так что берем тонкую пленку, изопропил, сепаратор и с молитвами открываем данную вундервафлю)

С дисплея сняли почти все, кроме датчика освещения. Он же отвечает и за тру тон. Ещё в 13 серии под него вырезали дырку прямо в матрице и видимо Apple так понравилось данное решение, что они запихнули все тоже самое в 14 и 15 серию.

Выглядит эта дырка примерно вот так. И если руки не из плеч, то при снятии этого датчика легко можно пробить матрицу насквозь и получить на этом месте черное пятно на изображении. Такие дела)

Теперь мы должны попасть струной между стеклом и матрицей. А сделать это не так просто, тк рамка теперь полностью залита герметиком и места для того чтобы завести струну нет вообще. А если заведешь струну не туда, то очень быстро разорвешь матрицу. Удобно)

Поэтому нужно отрезать лезвием часть рамки в упор к стеклу и только тогда начать его срезать, иначе ахтунг)

Чистим матрицу от клея и что же мы видим? Теперь вся рамка дисплея приклеена к матрице и снять её почти невозможно. Н - надежность)

На 14 pro например герметиком была залита только ножняя часть рамки. А теперь на 15 Pro и Pro max вся рамка это и есть огромный кусок клея. На Apple watch 7-8-9 сделана такая же несъемная рамка. Так что если повреждена её часть, то с этим придется смириться или менять дисплей целиком, потому что её не поменять. Такие дела)

Подключаем дисплей обратно и проверяем что матрица прекрасно работает)

Затем берем новое оригинальное стекло с уже наклееной оптической пленкой. Опустим все эти байки что оригинальных стекл не существует. Все прекрасно покупается и продается. Как и все остальные запчасти на любой айфон. На авито с разборок любую запчасть купить можно и в любом количестве. Вплоть до ориг корпусов и дисплеев.

Очищаем матрицу от пылинок под зеленой лампой в антипылевой комнате.

И склеиваем ее с новым стеклом в вакуумном прессе, преварительно вручную отцентовав матрицу, потому что пресс форм на эту модель нет)

Закидываем дисплей в автоклав для удаления пузырей)

И достаем готовый дисплей без единой пылинки под стеклом)

Далее проклеиваем стыки на рамке дорогущим термоклеем. И убираем излишки клея изопропилом.

Клеим новую влагозащитную проклейку.

Затем собираем вундервафлю обратно и кидаем аппарат в морозилку на 10 минут)

И достаем готовый айфон)

Ну и олеофоб конечно же проверим, куда же без него)

Кстати вот вам и хваленая титановая рамка, которую погнуло от удара. Но дисплей все равно выдержит такое изгибы. Так что все нормально)

Выдаем Айфон обратно владельцу и обмениваем его на деньги)

По цене вышло 17500р

Всем удачных ремонтов.

Телефон мне прислать можно СДЭКом

г. Санкт-Петербург

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал со всеми ценами на ремонт ТУТ

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с ведущими Очумелых Ручек. Всем Добра)

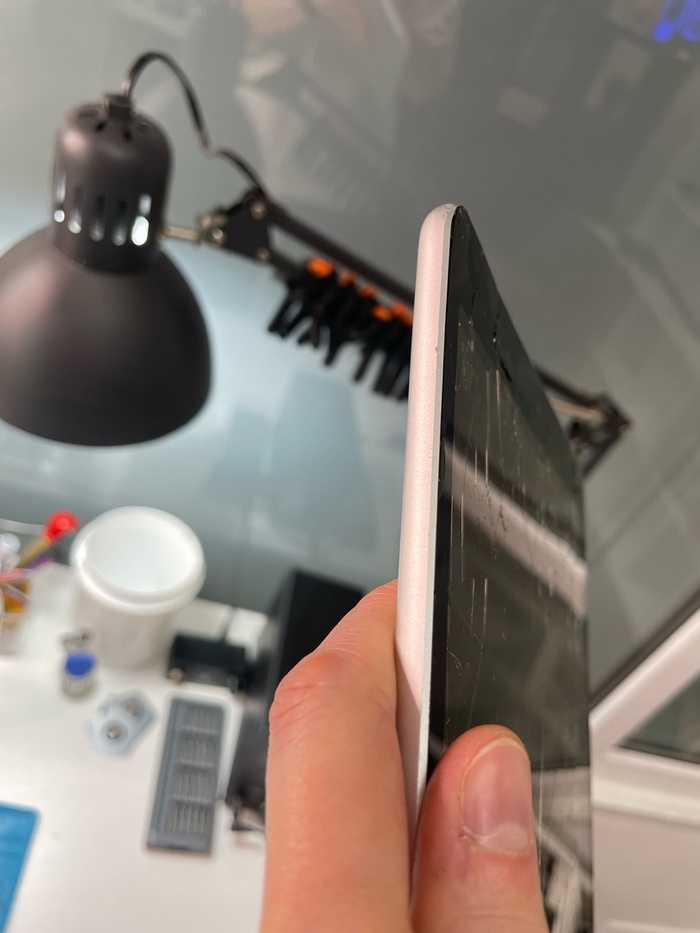

Судя по количеству игр на планшете его явно купили для учебы. Мало того, что стекло разделилось на множество осколков, так еще корпус в верхней части повело. iPad 2021 года, но конструкция ничем не отличается от его предшественника 2018 года. Неужели прошлый опыт ничему не научил?

Все 4 угла замяты. Поэтому берем бор машину и спиливаем все заусенцы с внутренней стороны. Выглядит это не по заводскому, но новое стекло ляжет ровно и без зазоров. Главное собрать всю мелкую металлическую пыль, чтобы изнутри не было мусора.

Со снятого разбитого тачскрина снимаем кнопку Home. Не хочу представлять чем залита кнопка. Так как очищал ее окантовку очень долго, чтобы она идеально села в отверстие нового стекла. Отрегулировал высоту кнопки и степень нажатия, чтобы не было провалов и проворотов. Иначе в будущем может вырвать шлейф и отпечаток попрощается с этим девайсом.

Снимаю остатки старого клея с корпуса с помощью меламиновой губки. Она идеально и быстро очищает поверхность рамки. Предварительно приложил новое стекло и убедился, что оно садится идеально. Поэтому приступаю к обратной сборке.

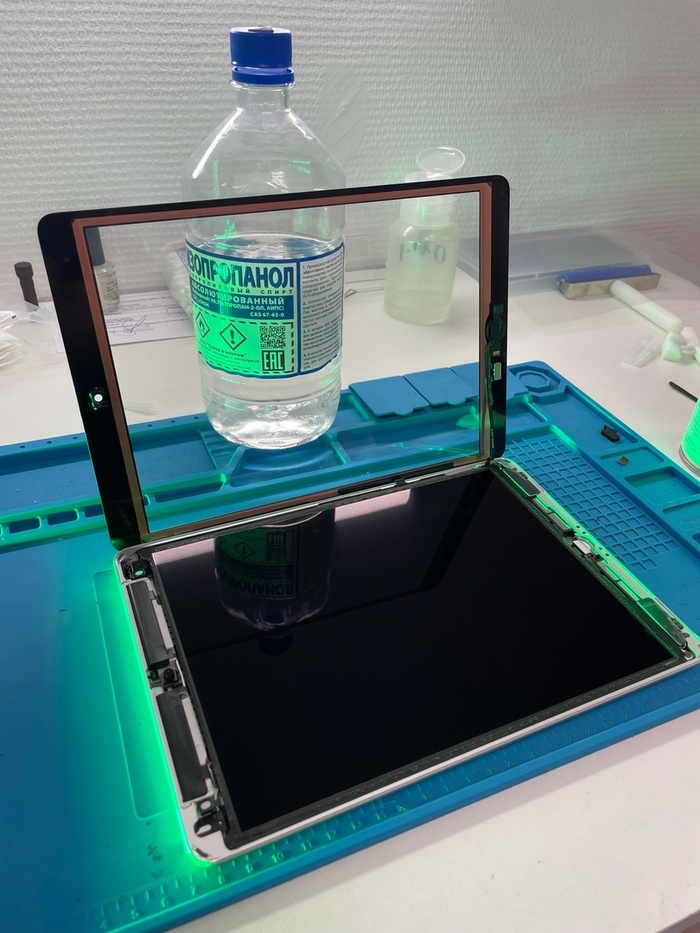

Благодаря тому, что между сенсорным стеклом и самим дисплеем пустота. То приходится ловить пылинки, соринки на всех поверхностях изнутри. Трачу не одну минуту и чувствую себя котом, который гоняется за световой точкой. Только я охочусь на мелкие частицы пыли. И нанеся полиуретановый клей закрываю планшет и ставлю высыхать на 2-3 часа.

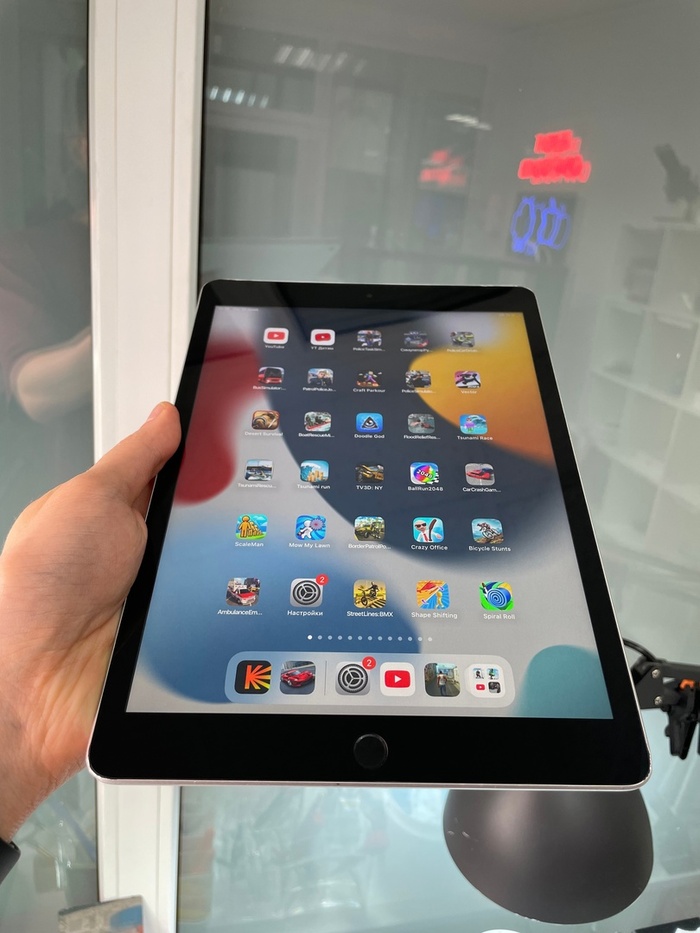

Считаю, что аппарат к продолжению учебного года готов.

Я нахожусь в Санкт-Петербурге. Контакты внизу:

https://vk.com/mydisplay- группа ВК

https://t.me/mydisplayspb- Телеграмм канал

https://youtube.com/@mydisplayspb - YouTube канал

https://yandex.ru/maps/org/96097449719 - отзывы на Яндекс картах.

Короче, не успел я выкатить пост про замену стекла на Xiaomi 13, как мне прислали на ремонт его бюджетную версию - Xiaomi 13 Lite. И я немного не понял кто из них флагман)

Я думаю, что Xiaomi совсем двинулись на рисовой диете, потому что изогнутые экраны раньше были исключительно у дорогих флагманов, а бюджетки были плоскими. Но вот выходит 13 серия в которой все наоборот. Нахуя а главное зачем - знает только Лей Дзюнь со своими самоочищающимися роботами пылесосами в менеджменте компании.

Ну раз это бюджетка, значит его проще переклеивать?)

Потому что выглядит эта вундервафля вот так. Кому там не нравился островок на фронталке айфона 15? Ловите такой же, но с двумя фронталками от Xiaomi)

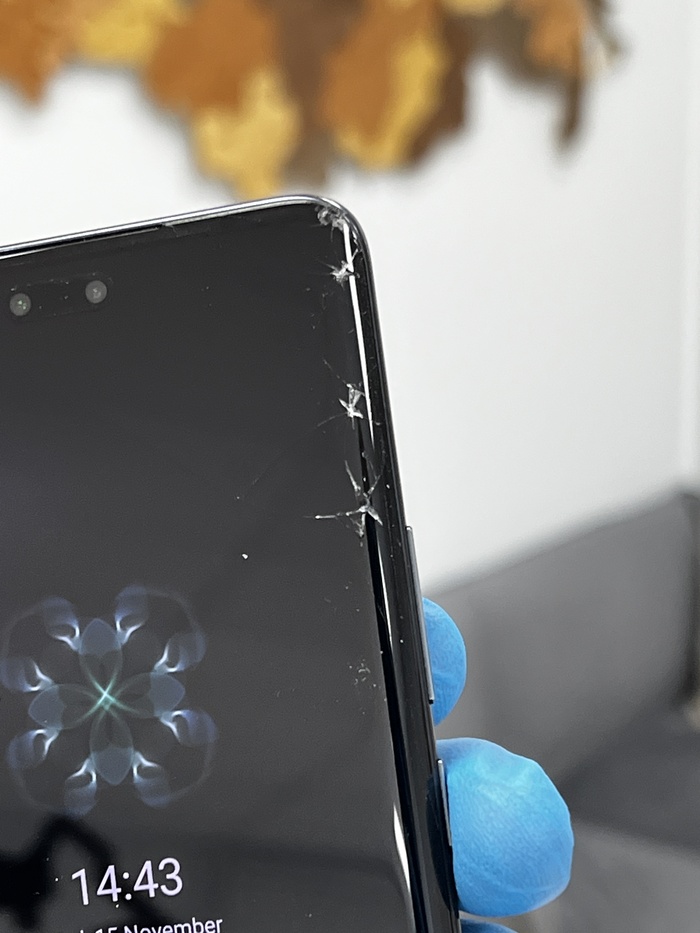

А вот место, где этот аппарат красиво проиграл гравитации. Причем 3 раза)

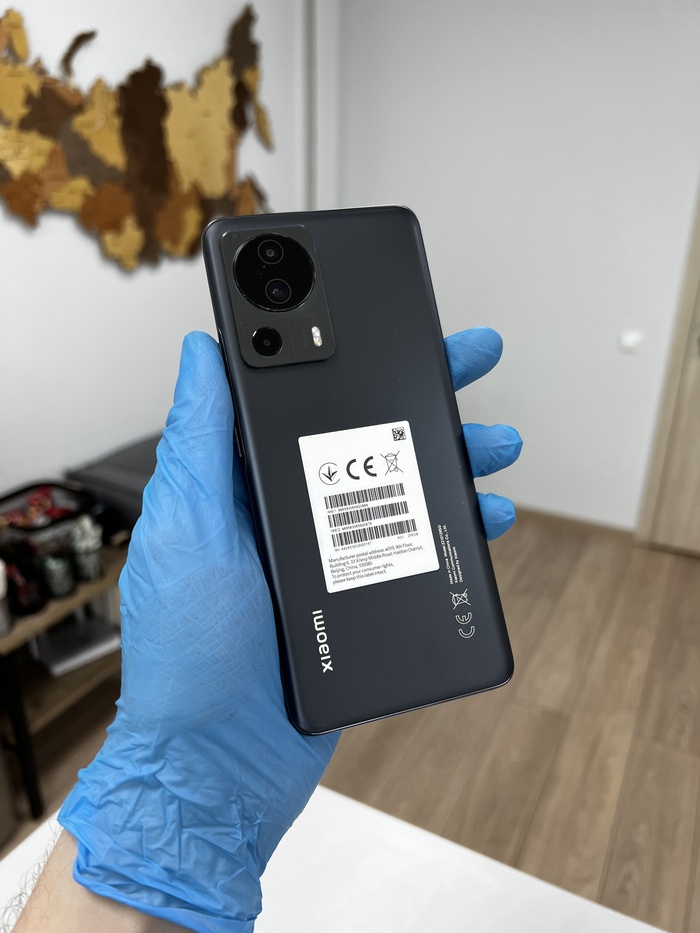

С гиперскользкой матовой черной крышкой, поэтому приехал телефон сразу в чехле)

Сверху опять огромная шайба, хотя больших камер как на флагманском Xiaomi 13 там нет, но выглядит дорохо-бохато)

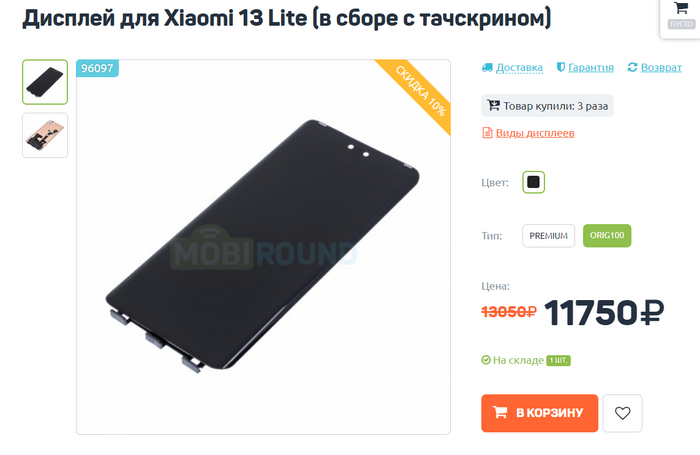

Ориг дисплей на него стоит почти 12 косарей вечнодеревянных славянских рупий. И это дешевле флагманского Xiaomi 13 на 5к. Нехило для бюджетки)

А сколько выйдет восстановление дисплея, который сейчас на нем стоит - узнаете в конце поста. Спойлер - намного дешевле)

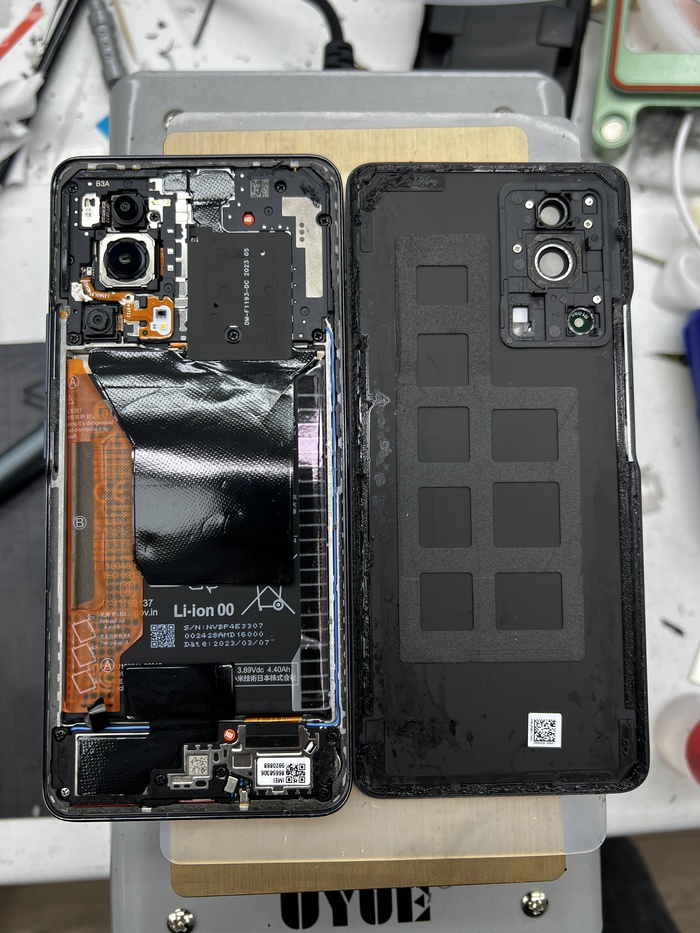

Для начала кидаем данную вундервафлю на сепаратор и отклеиваем заднюю крышку, которая сидит на герметике с двусторонним скотчем. Камеры по сравнению с обычной 13 явно меньше)

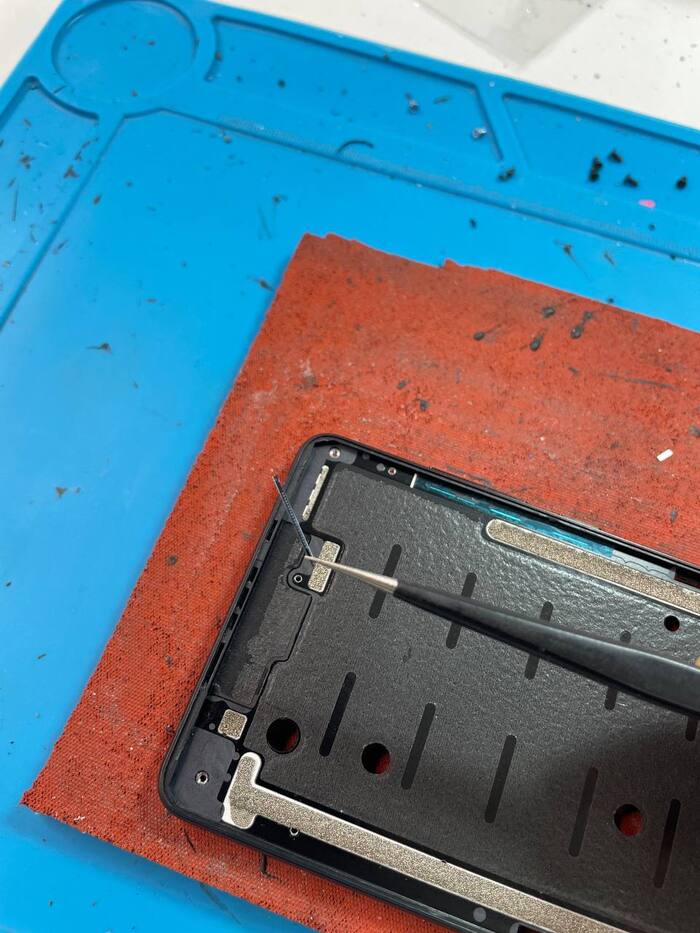

Начинаем разбирать и понимаем что все винты выкручены, но пластиковая пластина не снимается, а значит нас где то наебали и китайцы спрятали винт под шлейфом вспышки)

Далее снимаем весь верх, сключая материнскую плату.

Затем весь низ с аккумулятором, потому что под ним находится шлейф дисплея. Правда я не ожидал что сканер отпечатка пальца развалится на 2 части. Но он прижимается пластиной, так что после сборки должен работать без проблем)

И тут начинаеется самое интересное. Рамка пластиковая и от удара её выгнуло в банан. А между рамкой и стеклом налита тонна герметика, который для начала нужно снять.

А затем завести струну между стеклом и матрицей и долго срезать его. Видео ускорено почти в 20 раз. Обычно в этот момент я слушаю что нибудь интересное и поминаю добрым словом главу Xiaomi)

Затем выклеиваем тонкую как лист бумаги матрицу, чистим её от клея и наблюдаем как ее выгибает в веселое волнистое нечто)

Но самое главноеб что все работает даже после всех издевательств)

Теперь берем новое стекло для замены и перемещаемся в беспылевую комнату, чтобы убрать все пылинки и склеить матрицу с новым стеклом в вакуумном прессе.

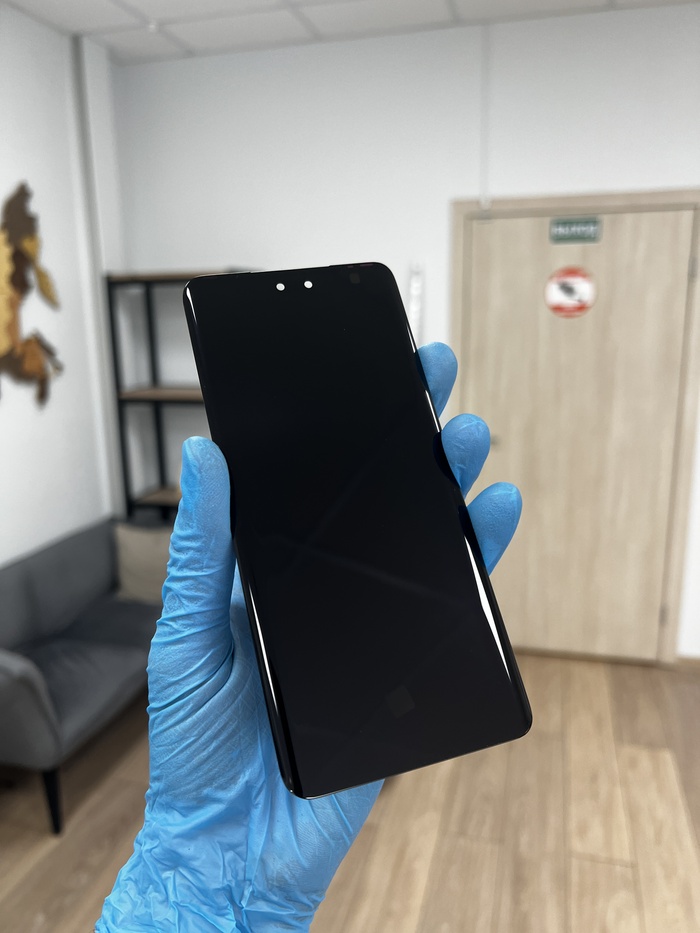

Прессуем все в вакууме и достаем готовый дисплей)

Затем наносим по периметру дорогущий термоклей.

Кидаем телефон в морозилку на 10 минут.

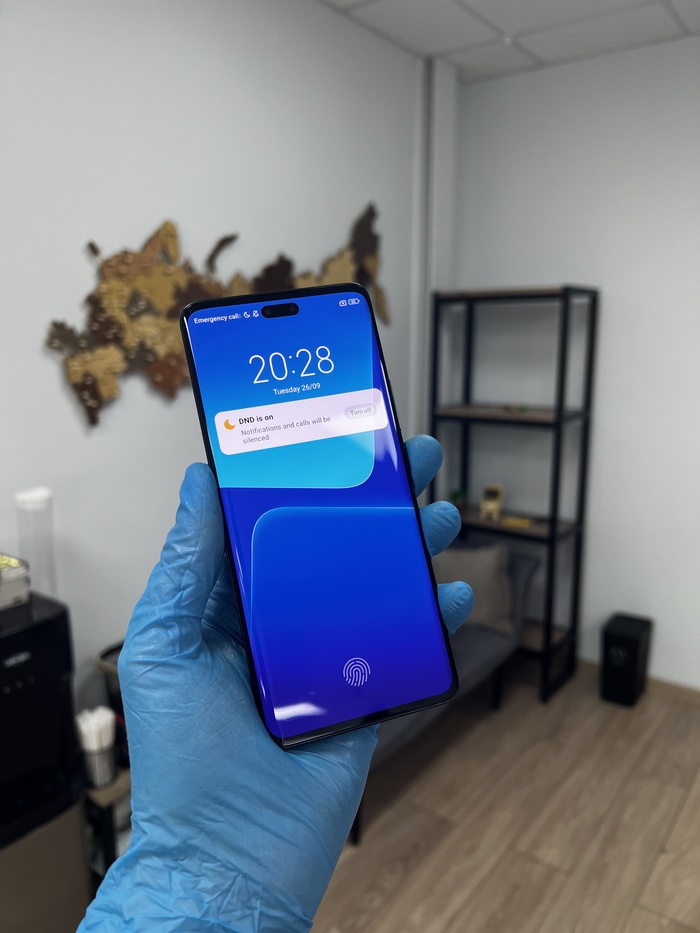

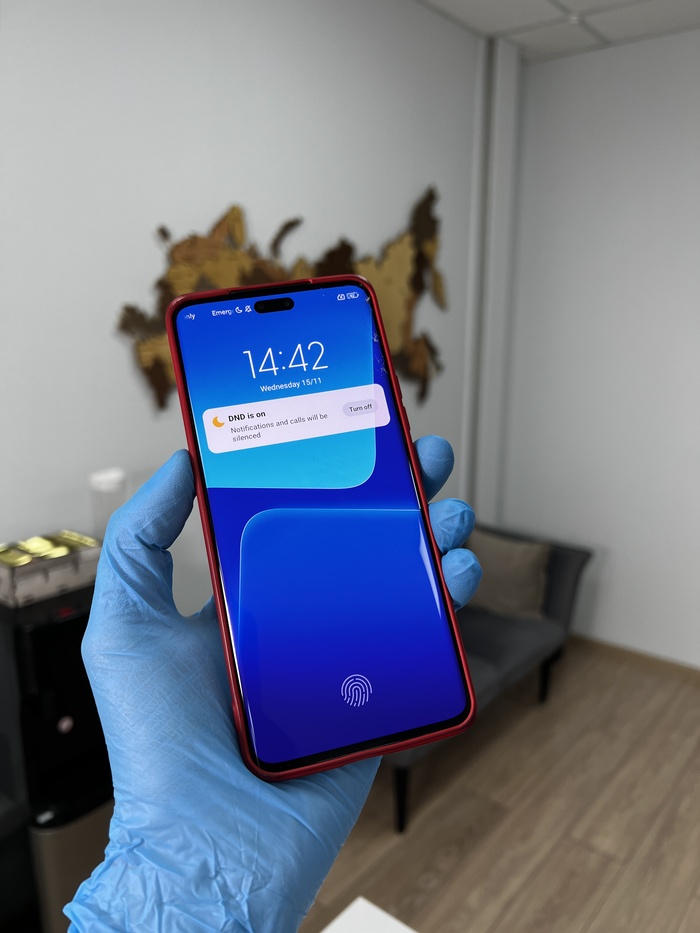

И достаем готовый аппарат)

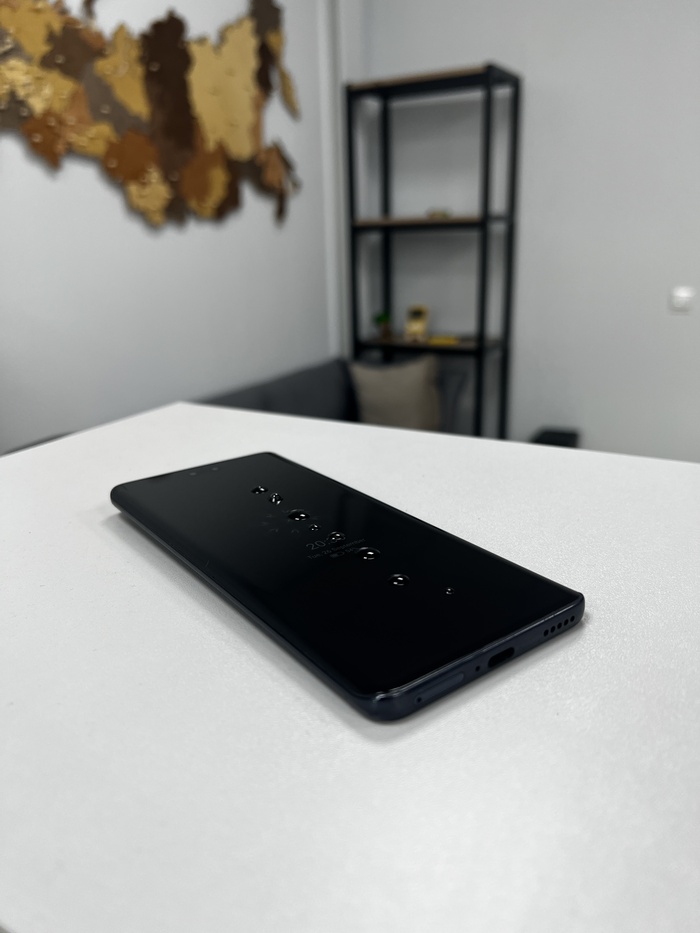

Ну и олеофоб проверим, куда же без него)

Отправляем рисовую бюджетку обратно владельцу и обмениваем ее на деньги.

По цене вышло 5000р

Всем удачных ремонтов.

Телефон мне прислать можно СДЭКом

г. Санкт-Петербург

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Роботами-Пылесосами. Всем Добра)

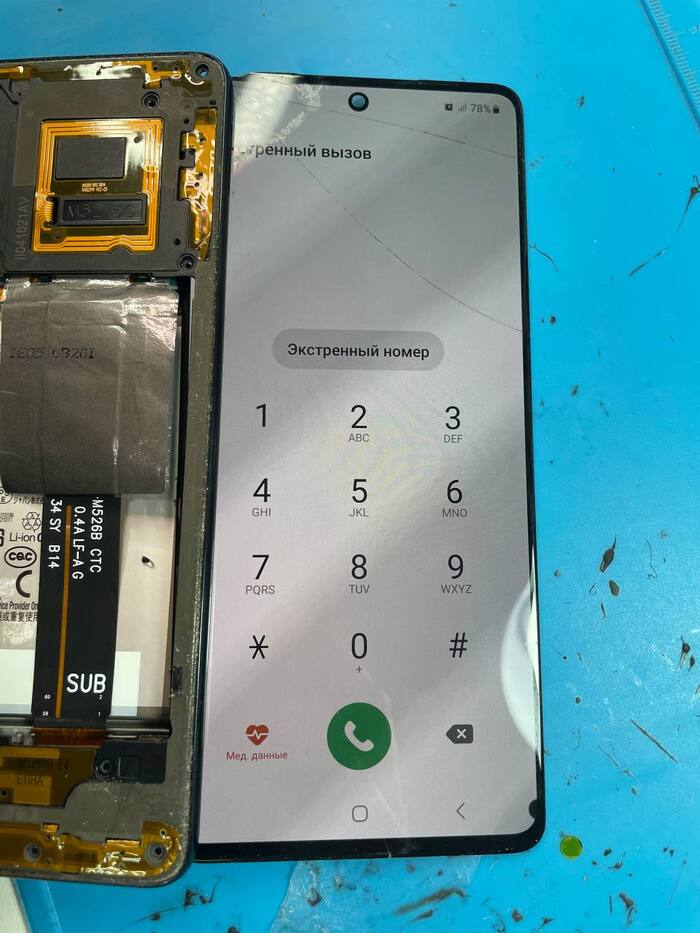

На операционный стол попадает гаджет, у которого разбито стекло. У него непростая история: разбитым экраном клиент пользовался больше года и причем в суровых условиях. Это будет видно на фото при вскрытии. И другой нюанс -  это маленькое пятнышко в нижнем углу экрана, которое было незаметно под рамкой защитного стекла. Такие дисплеи опаснее всего восстанавливать и владелец был об этом предупрежден. Тогда стартуем!

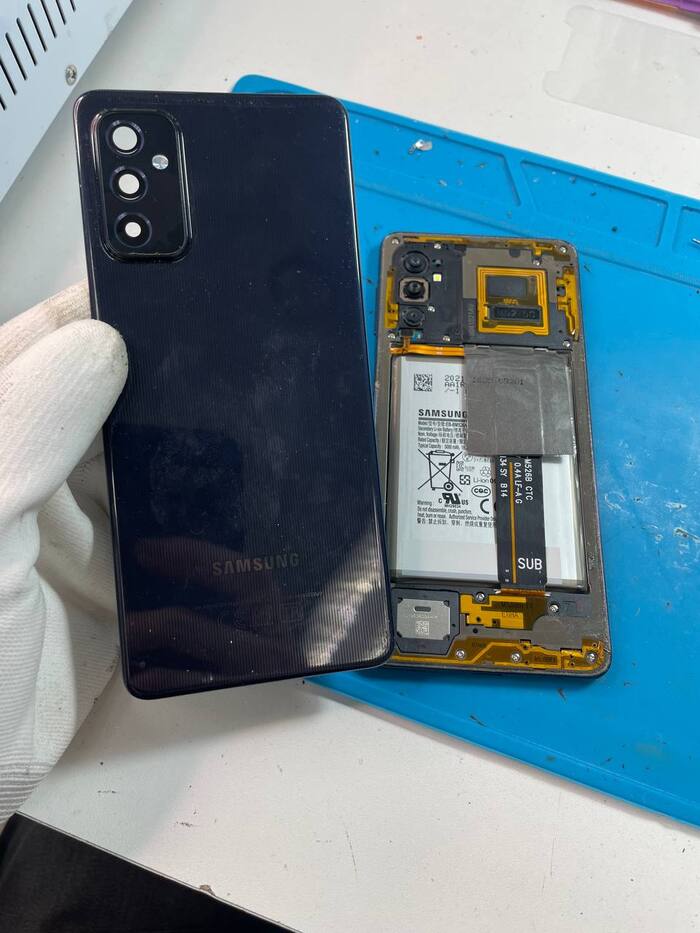

Пластиковая крышка как и на всех А,M сериях Samsung отклеивается легко при нагреве. Главное не срезать антенны  на средней рамке под крышкой. Иначе в темном лесу за городом не получится скинуть открытку по  What’s App из-за плохого сигнала 5G.

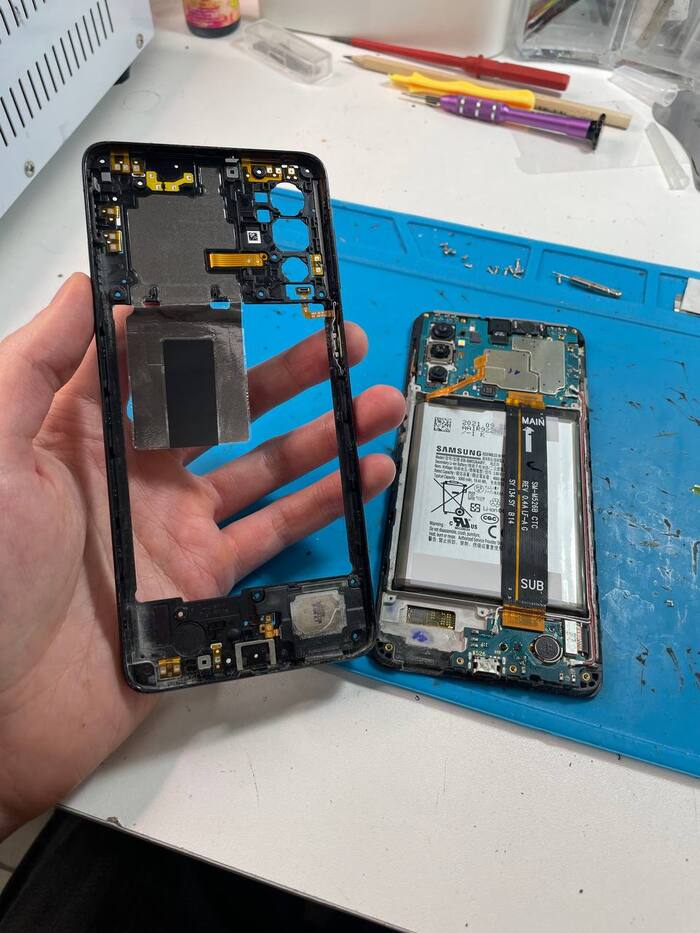

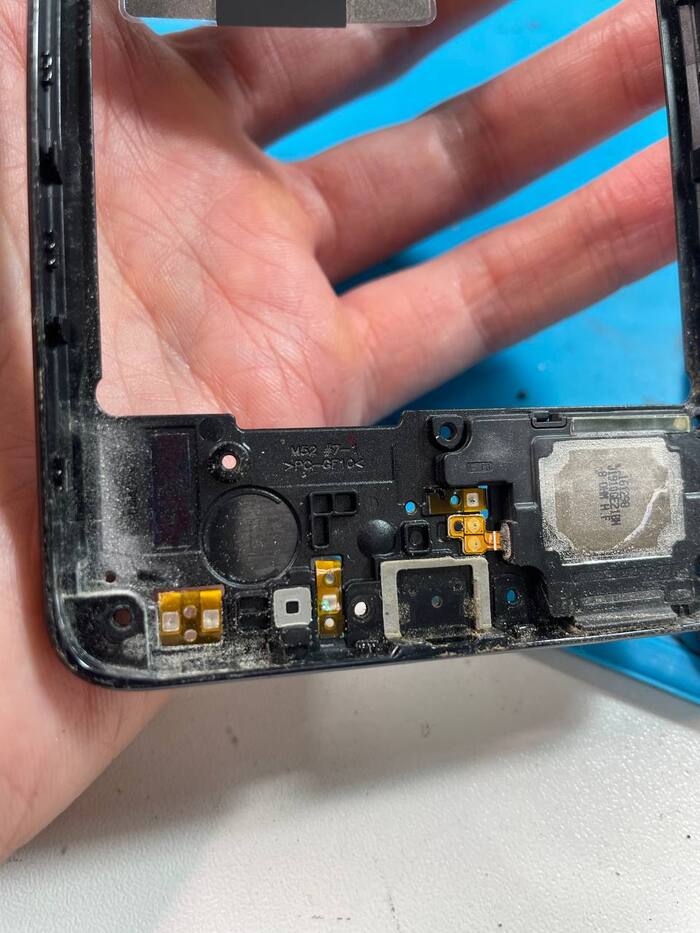

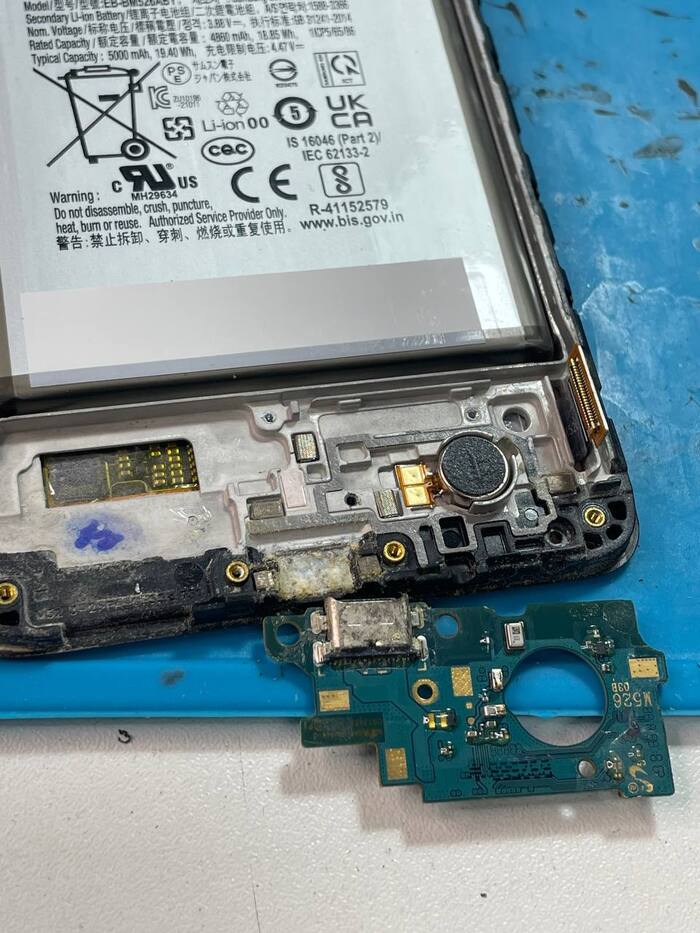

Откручиваем все винты, держащие среднюю рамку и отщелкиваем ее. Предварительно отключив сканер отпечатка пальцев. Уже виднеется пыль в нижней части устройства, но такое наблюдается почти на всех гаджетах. Под разъемом коррозийный налет.

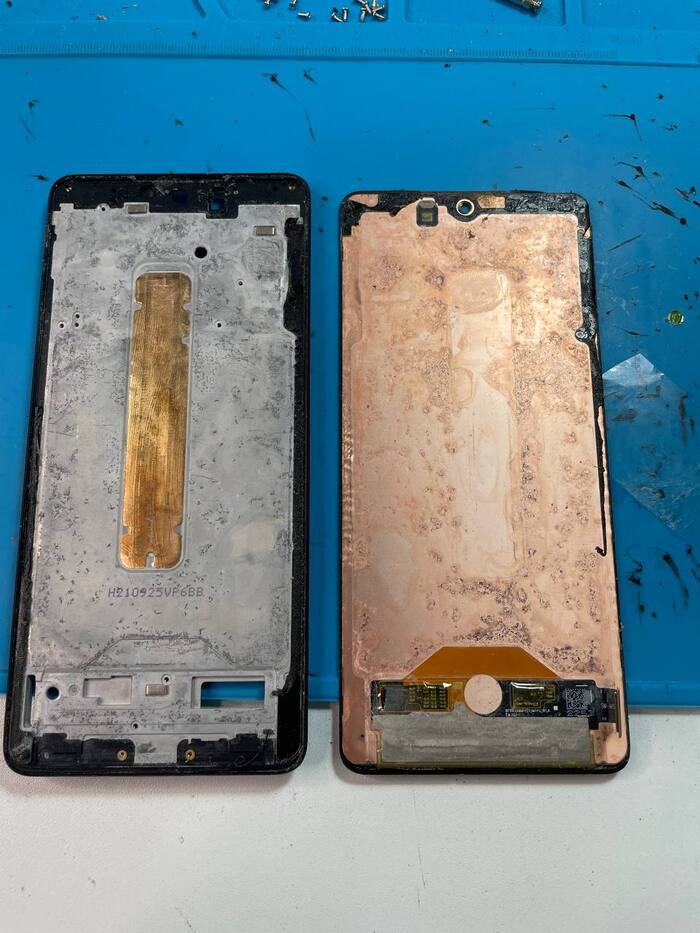

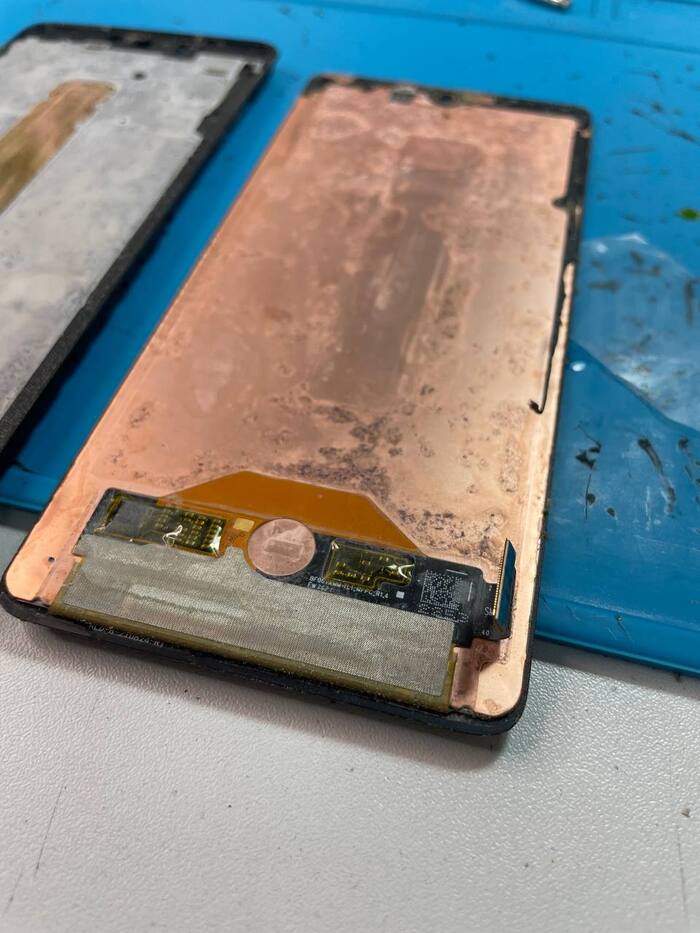

Предвкушаю, что будет под дисплеем при снятии его с рамки. А там килограмм пыли на подложке и на самом шлейфе дисплея, что нашептывает мне о не радужных перспективах. А дисплей тем временем живой и рабочий, пятно сидит на месте.

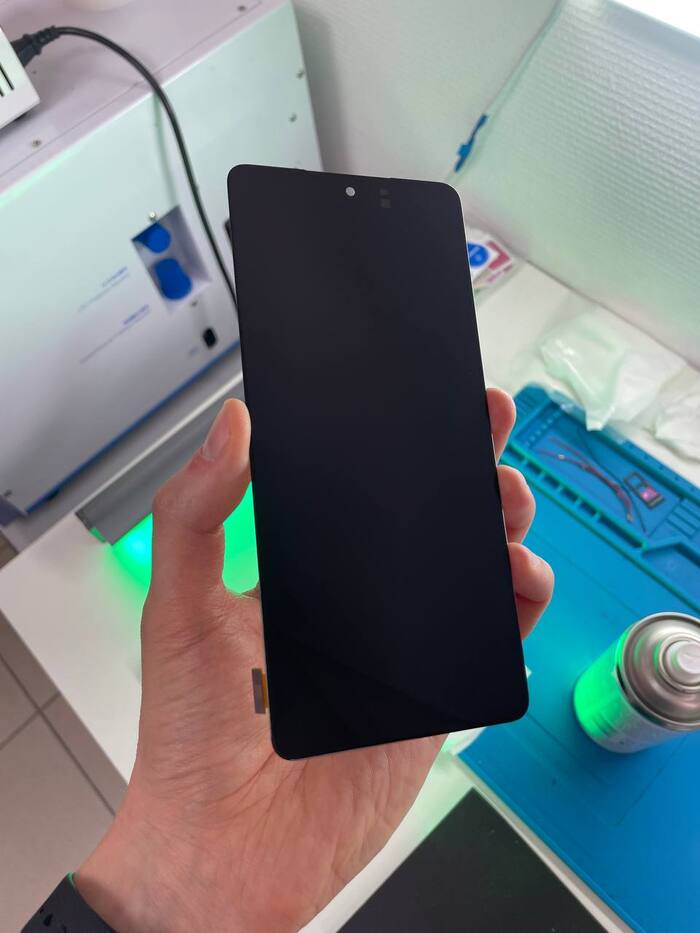

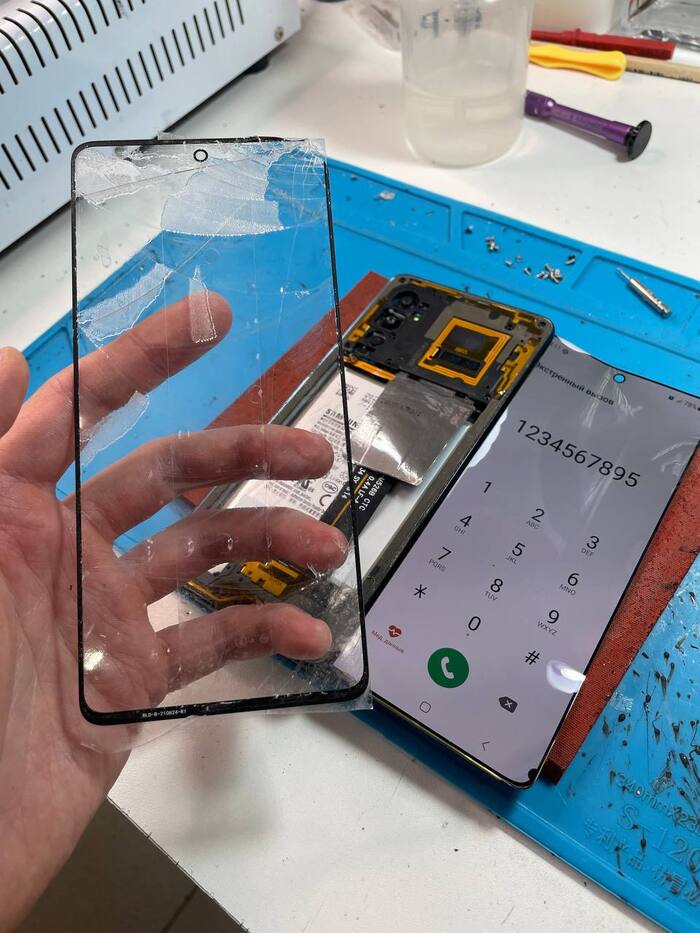

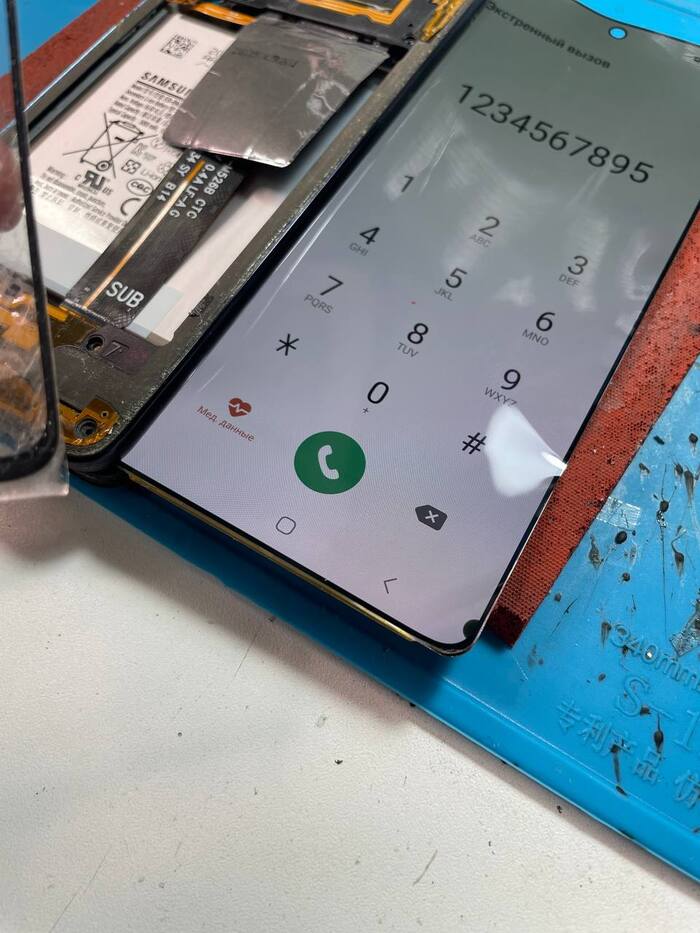

Отделяю битое стекло от матрицы. После очистки от старого клея матрицу ведет как изогнутый лист бумаги. Следы разбития от старого стекла остались и видны под углом, так как уже прошло много времени.

Стыковка дисплея и нового стекла проходит под руководством ловких рук и четкого глазомера. Формы не использую.

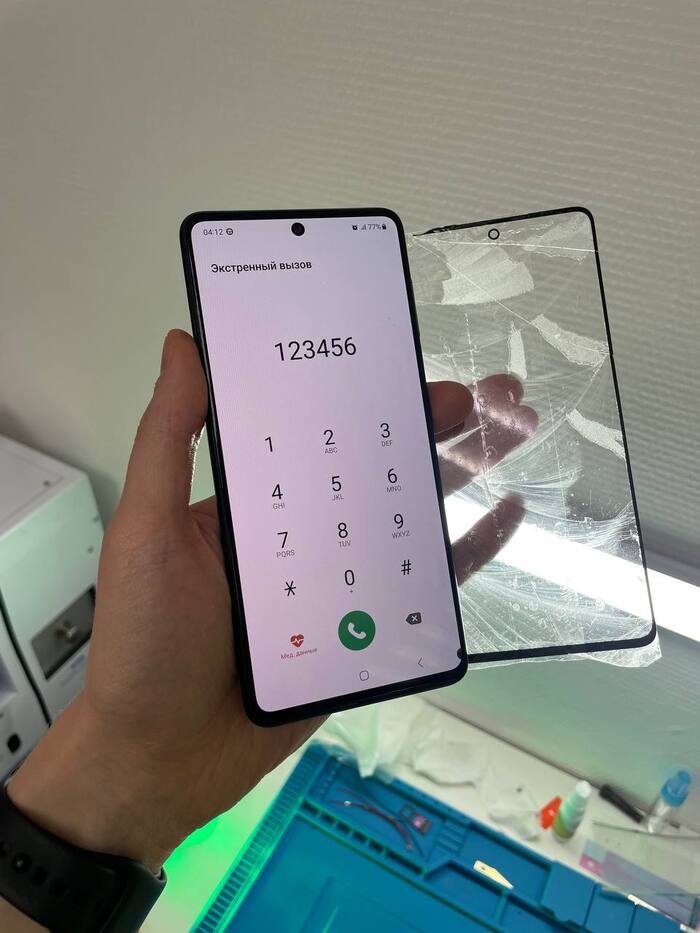

Пыли, соринок и пузырей не остается. Благо пятно не разрослось и не помешало дальнейшей работе дисплея. Клиент поблагодарил за сэкономленные деньги. Ремонт вышел 3900 руб. Новый дисплей стоил 8000 руб без установки.

Тем временем я нахожусь в Питере. Мои контакты внизу:

https://t.me/mydisplayspb - Телеграм

https://www.youtube.com/@mydisplayspb - YouTube

Поступает звонок: «Скажите можете ли вы заменить стекло дисплея на Xiaomi Mi Mix 2s. Не хотел бы расставаться с экраном из-за трещины. А то он такой яркий, сочный и насколько я знаю, оригинал уже найти тяжело»

Это можно сделать. Но сложность здесь не в том, что можно при срезке повредить экран. Попробуй убить IPS матрицу. Для этого нужно сильно постараться. Сложнее всего найти нормальное стекло по размеру рамки. Как оказалось у поставщиков даже с других городов стекла длиннее на 2мм. Стекло просто лежит поверх рамки в нижней части. Пилить или рихтовать такое точно не вариант.

Но в этом случае нашел продавца, который ответственно заявлял, что замерял и сравнивал размеры стекла и все подходит под оригинал. Тогда можно приступать к переклейке.

Разбирается этот красавец через заднюю крышку. Клиент сам менял аккумулятор год назад и оставил крышку только на защелках и не приклеил на суперклей. За это огромное спасибо! Крышка потертая, но зато керамическая. В 2018 году было очень престижно.

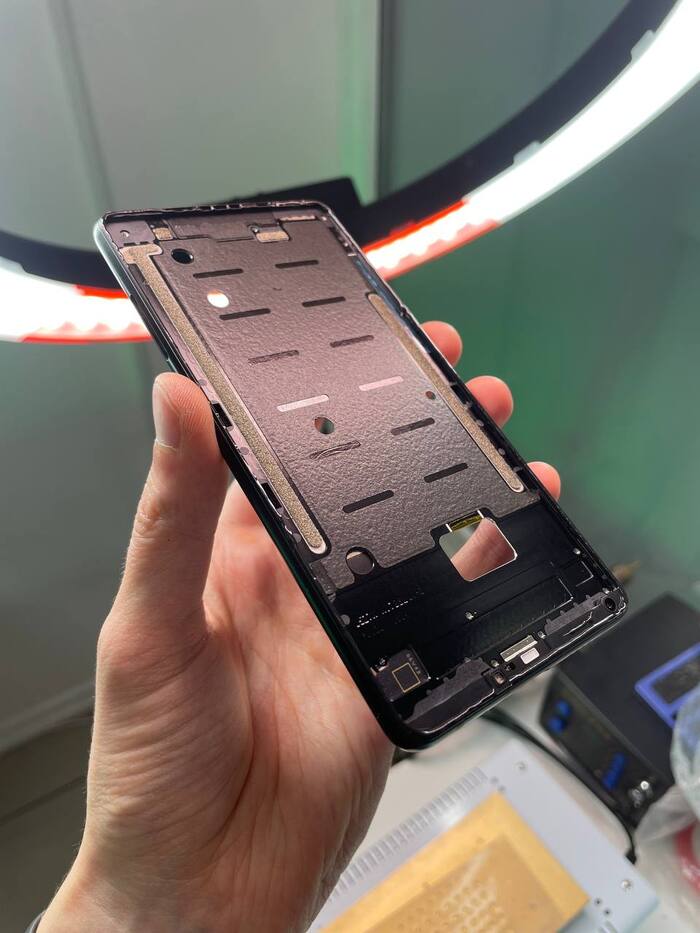

Снимается разбитый дисплей без особых усилий. Заводской герметик настолько прохудился, что стоило поддеть дисплей и он сам выпрыгнул из рамки ко мне в руки.

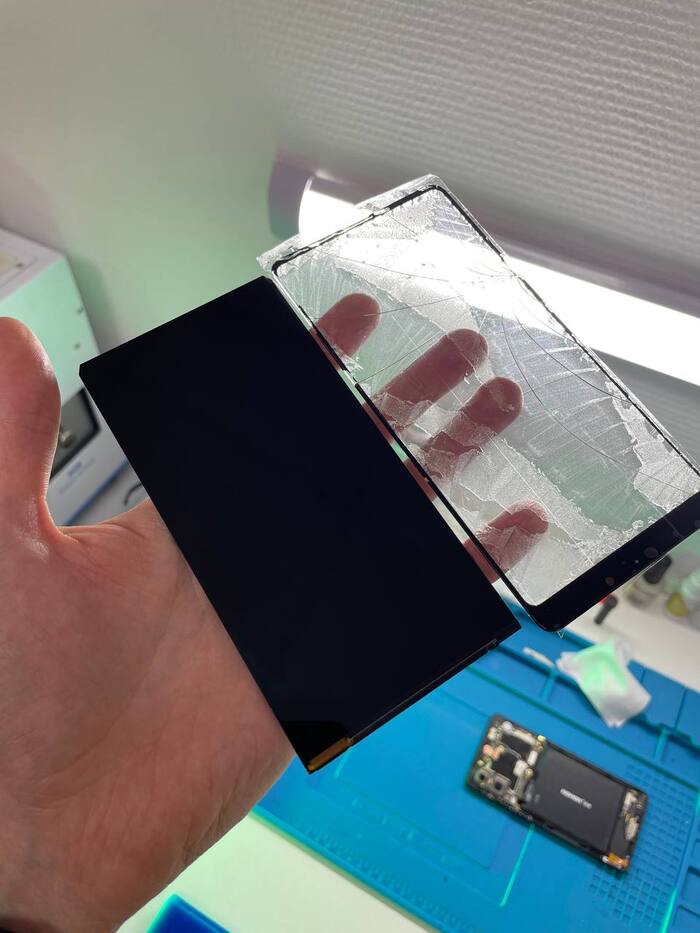

Теперь приступаем к срезки стекла и сразу же очистим от остатков клея пока он под температурой. Чистый дисплей -чистая совесть. Можно продолжать.

Центрую дисплей с новым стеклом на глаз руками. OCA пленка уже есть на стекле. Спрессовалось отлично, пузырей не осталось. Зачистил и обезжирил рамку дисплея. Обратил внимание на сетку разговорного динамика. Что за развалившийся кусок тряпки? Снял сетку с какого- то Samsung и она идеально подошла. Тем более металическая надежнее.

Устанавливаю дисплей на черный полиуретановый герметик. Дисплей точно не отвалится со временем и швы по рамке будут как заводские без зазоров.

Итоговый результат очень порадовал клиента!
