Всем привет! Первым делом хотел бы объясниться перед своими подписчиками, я знаю что многие следят за проектом парохода. Продолжение точно будет! но пока не могу сказать точно когда, проект очень объемный и я немного "выгорел", но я себя знаю, со мной такое не в первый раз, я к нему точно вернусь и вы увидите продолжение.
Теперь к теме поста:

Давно чесались руки построить этот девайс и вот время пришло.

Получилось все, скажу честно, не сразу. И даже дело не в том что я что то плохо сделал, дело в том что я некоторые моменты при конструировании не учел, об этом подробнее чуть ниже. Начал я постройку с камеры теплообмена и рабочего цилиндра:

Левая часть без ребер должна быть горячая(нагреватель), правая холодная (холодильник). В большей камере двигается вытеснитель. Перемещая воздух из холодной камеры в горячую, меняется рабочий объем, за счет этого и двигается рабочий поршень. Вот вам картинка из интернета, демонстрирующая принцип действия:

На этой гифке рабочий цилиндр перпендикулярно расположен, у меня параллельно, собственно принцип действия от этого не меняется, просто немного другая кинематика (у меня нет коромысла). Собственно, казалось бы все достаточно просто, горячая часть греет газ, вытеснитель его перемещает, он охлаждается, цикл готов. Но собрав сей агрегат, он не заработал :( Нет, какие то попытки работать у него были, но совсем слабые (десяток оборотов) и только в самом начале. Потом холодная часть нагревалась и даже этих "попыток жить" пациент не выказывал. Почесав гаечным ключом затылок, я начал думать в чем же проблема, что пошло не так. Тут стоит оговориться, что для того чтобы двигатель работал, теплообмен должен проходить только через рабочее тело (воздух) но никак не через корпус, иначе кина не будет. Так вот, снаружи горячая и холодная часть была изначально "развязана" между собой теплоизолирующей прокладкой. Вот она:

А вот вытеснитель был сделан хоть и пустотелый, с толщиной стенки 0,5 мм, но из Алюминия! и это была моя главная ошибка. Вытеснитель быстро прогревался и и та часть которая находилась в холодной части, грела её.

Для проверки, я выточил вытеснитель из дерева, и о чудо, двигатель завелся сразу же (теплопроводность дерева примерно в 100 раз ниже алюминиевых сплавов). Но, так как мой вариант Стирлинга рассчитывался на работу при высоких температурах, на который древесина начинает обугливаться, даже без непосредственного контакта с пламенем, вытеснитель я заменил на стеклянный, удалось найти пробирку подходящего диаметра и вырезать из него.

Итак, мотор работает, но хочется быстрее, выше, сильнее, а холодная часть быстро нагревается градусов до 70-80 и мощность падает, что же делать? Первый вариант увеличить площадь охлаждения. Второй, водяное охлаждение. Я решил пойти по второму пути, и изготовил насос, водяную рубашку и радиатор охлаждения

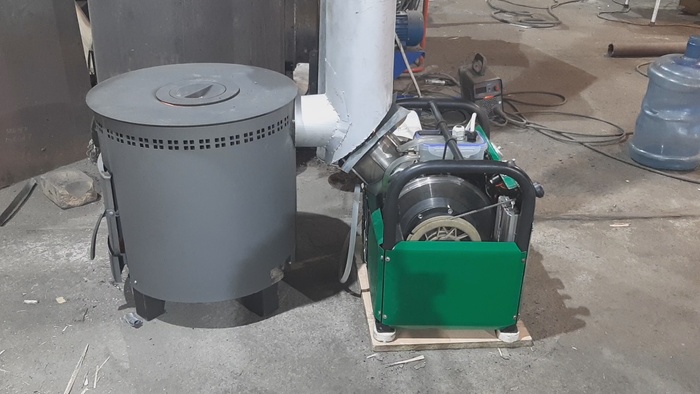

Вот кстати как раз в процессе этой переделки сделано фото. Водяная рубашка отлично справилась, тепло теперь отводится оперативно, и даже спустя минут 20 работы, температура в "холодильнике" не превышает 50 градусов.

Уфф, получилось уже много текста, пожалуй хватит на этот раз, пишите, если нужно раскрыть какие то моменты подробнее.

В планах встроить в маховик генератор, печку закрыть и обложить элементами Пельтье, чтобы максимально использовать сжигаемое топливо.

Ссылку на ролики с запусками оставлю в комментариях, если кому интересно, мой канальчик: https://www.youtube.com/channel/UCG80Zv3qGnSoR6Qe_GfVCPw
