Вертолет, да не тот! История советских автожиров
Сегодня слово «вертолет» прочно ассоциируется с летательными аппаратами, способными подниматься и опускаться строго вертикально, зависать на месте и даже летать задом наперед. Но еще в 1930-х годах это слово, придуманное знаменитым конструктором советских вертолетов Николаем Камовым, обозначало совсем другую машину — автожир, представлявшую собой гибрид самолета и вертолета.
Кто придумал автожир
Слово «автожир» в качестве названия нового типа летательного аппарата предложил испанец Хуан де ля Сиерва, создатель первых автожиров. Испанский инженер хотел обеспечить аэроплан своего рода «спасательным кругом» — вертикальным винтом, который вращался бы в режиме авторотации, то есть самораскручивания под действием набегающего потока воздуха, и срабатывал наподобие парашюта, замедляя падение. Но оказалось, что он способен еще и создавать подъемную силу, заменяя традиционные крылья. Этот самовращающийся круг и определил имя новой конструкции: создатель назвал ее «autogyro», от греческих корней «auto», то есть «сам, самостоятельно», и «gyros» («жирос», как транслитерировали в довоенном СССР), то есть «круг».
У автожира КАСКР-1 (справа налево): Николай Камов, летчик Иван Михеев, Николай Стржинский
Первый в Советском Союзе автожир построили энтузиасты. Это были сотрудники занимавшегося гидропланами конструкторского бюро Дмитрия Григоровича — инженеры Николай Камов и Николай Скржинский. Несмотря на строгий и авторитарный стиль управления конструктора Григоровича, а может быть, и благодаря ему, молодые люди мечтали заняться созданием собственных летательных аппаратов, а не корпеть над воплощением идей начальства. И в начале 1928 года Камов и Скржинский взялись за проектирование автожира, опираясь в основном на информацию из авиажурналов и популярных книг, поскольку всерьез этой темой в СССР тогда еще никто не занимался.
Молодые авиаконструкторы не могли рассчитывать на то, что в КБ Григоровича их поддержат, в том числе и финансово, и обратились за помощью в Осоавиахим, который в то время охотно спонсировал подобные начинания. 1 ноября 1928 года они представили свой проект на рассмотрение ячейки Осоавиахима при заводе №22, при котором оба работали. К чести ее председателя, кавалера ордена Красного знамени Якова Лукандина, он с ходу оценил перспективы разработки, и уже 5 ноября направил в Центральный совет Осоавиахима СССР письмо о том, что членам ячейки Осоавиахима, инженерам-конструкторам Николаю Камову и Николаю Скржинскому «поручается детальная разработка проекта опытного автожира» В том же письме содержалась и просьба «оказать поддержку в отпуске средств, получении необходимых авиаматериалов и самолета АВРО с мотором».
Автожиры 2-ЭА и А-4 разработки конструкторского бюро ЦАГИ на поле Центрального аэродрома имени Фрунзе во время первого авиационного праздника 18 августа 1933 года
Первый советский «вертолет»
Получив от Центрального совета Осоавиахима серьезную сумму в 150 рублей, Камов и Скржинский принялись за доводку проекта и подготовку чертежей. Хотя работать им приходилось вечерами, после окончания основной работы, уже к 8 февраля 1929 года вся необходимая для постройки документация была представлена на рассмотрение технической комиссии авиационной секции Осоавиахима. В этот день, как гласит легенда, Николай Камов и придумал русскую замену слову «автожир», назвав сконструированный им с товарищем аппарат «вертолетом» — по явной аналогии с «самолетом», но летающим за счет того, что над ним вертится винт. Проект «вертолета» был одобрен, конструкторам выделили необходимый для постройки корпус самолета — правда, не АВРО, как они просили, а первого советского учебного аэроплана У-1, и началась постройка автожира. Впервые он поднялся в воздух 25 сентября 1929 года, получив к этому времени не только собственный индекс КАСКР-1 (по первым буквам фамилий своих создателей), но и собственное имя — «Красный инженер». Испытания проходили неплохо, а по их результатам решено было построить усовершенствованную модель автожира, получившую более мощный мотор и индекс КАСКР-2. Этой машине выпала честь стать первым отечественным автожиром, который был представлен вниманию руководства СССР на показе новейшей техники 21 мая 1931 года. Как вспоминали позднее участники той демонстрации, автожир КАСКР-2 стоял в самом конце строя новинок, но благодаря необычному виду, грамотным пояснениям Николая Камова и блестящему демонстрационному полету, который провел пилот Дмитрий Кошиц, вызвал неподдельный интерес самого Иосифа Сталина.
Автожир А-4 взлетает во время испытаний
С этого и начался бум автожиростроения в СССР. Николая Камова и Николая Скжинского перевели на работу в Отдел особых конструкций при Центральном аэрогидродинамическом институте, где к ним присоединился Михаил Миль — недавний выпускник Донского политехнического института и давний знакомый Камова. И все довоенные модели советских автожиров, в том числе и самая «боевая» из них — А-7, были разработаны и построены уже под эгидой ЦАГИ.
От опытов до серийного выпуска
К этому времени у специалистов ЦАГИ уже имелся собственный опыт постройки автожира. Эта машина, которой руководил один из пионеров советского вертолетостроения Борис Юрьев и работа над которой началась во второй половине 1930 года, отправилась в первый полет осенью 1931 года под индексом 2-ЭА, то есть «экспериментальный аппарат». С приходом создателей КАСКРов работа пошла интенсивнее, и уже в начале 1932 года родились два новых проекта автожиров — А-4 и А-6. Главным конструктором первого стал Николай Скржинский, а общее руководство проектированием второго осуществлял Вячеслав Кузнецов.
Автожир А-6, ставший одним из предшественников знаменитого автожира А-7-3а
«Шестерка» так и осталась в единственном экземпляре, а вот «четверка» стала первым советским серийным автожиром. Впрочем, опытными машинами остались подавляющее большинство созданных Отделом особых конструкций ЦАГИ автожиров. Например, автожир А-8 построили всего в двух экземплярах, А-12, который проектировали Вячеслав Кузнецов и Михаил Миль, — в единственном, как и А-13, и А-15. Но без всех этих автожиров невозможно было бы появление знаменитой «семерки» — автожира А-7, созданного конструкторской бригадой под руководством Николая Камова и ставшего единственным боевым автожиром в истории советской авиации.
Работа над А-7 началась во второй половине 1933 года, и при проектировании этого автожира конструкторы и инженеры учитывали технические особенности и результаты испытаний двух его предшественников — А-4 и А-6. Скажем, «семерка» унаследовала от «шестерки» такую характерную особенность, как складывающиеся консоли — своего рода небольшие крылья, которые служили не для создания подъемной силы, а для управления аппаратом и подвески оборудования. С учетом того, что и лопасти вертикального винта А-7 тоже можно было складывать, это обеспечивало машине возможность транспортировки хоть по железной дороге, хоть на кораблях. А это сразу делало ее более привлекательной и для Красной Армии, и для Красного Флота, который мог использовать «семерку», например, для поиска подводных лодок.
Группа конструкторов и представителей ВВС Красной Армии у автожира А-7. В центре в белой рубашке — авиаконструктор Николай Камов
Первый экземпляр А-7 построили в апреле 1934 года, а 20 сентября эта машина, которой суждено было стать самой долгоживущей из всех советских автожиров, поднялась в воздух. 18 августа 1935 года на третьем воздушном празднике в честь Дня авиации аппарат произвел большое впечатление и на зрителей, и на советских руководителей. Но самое главное, к нему очень быстро прониклись доверием летчики: машина получилась надежной и довольно легко управляемой.
Как воюют автожиры
Доказать свои возможности автожиры этой модели сумели во время Зимней войны 1939-40 годов. В декабре 1939 года А-7 и А-7бис решено было отправить на фронт, чтобы проверить, на что они годятся в боевой обстановке. В Ленинграде, куда оба вертолета доставили из Москвы литерным поездом (вот тут еще раз пригодились складные лопасти и панели!) их подготовили к службе в зимних условиях: переставили с колес на лыжи, поставили новые радиостанции и заменили на одном из аппаратов мотор. Увы, во время одного из проверочных полетов первая «семерка» получила повреждения и так и не добралась до фронта. Так что доказывать, на что способны эти в полном смысле слова винтокрылые машины, пришлось автожиру А-7бис. До конца войны автожир выполнил 20 боевых вылетов, доказав свою пригодность в качестве арткорректировщика, способного буквально ползти в воздухе на скорости в 50 км/ч.
Головной автожир А-7-3а на площадке авизавода №290 в подмосковном Ухтомском, заводские испытания, сентябрь 1940 года
21 марта 1940 года по инициативе Николая Камова было принято решение о строительстве под Москвой на станции Ухтомская завода №290 по выпуску автожиров А-7-3а, ставших финальной модификацией армейского «вертолета». К началу войны заказанная Красной Армией партия из пяти машин была готова и облетана. Боевое крещение автожиры получили под Ельней, куда эскадрилья из пяти машин отправилась 29 августа. Первая автожирная корректировочная авиаэскадрилья провоевала до 5 октября, выполняя обязанности не только корректировщиков, но и разведчиков, и связных самолетов. Именно связным был последний боевой вылет автожира А-7-3а под управлением командира эскадрильи капитана Трофимова. Отправившийся на последней рабочей «семерке» в Гжатск со срочным сообщением о прорыве немцев, летчик в полной темноте принял лес за полянку и приземлился на деревья, однако сумел выбраться из поврежденной машины и доставить донесение.
Участие в боевых действиях под Ельней поставило точку в истории боевых автожиров Советского Союза. По предвоенным планам, к 1942 году, когда планировалось наладить массовый выпуск машин, в строю должно было быть не менее 40 машин. Но эвакуация завода №290 в поселок Билимбай под Свердловском привела к тому, что на первой партии в пять аппаратов так и закончился счет. Наладить выпуск автожиров в военных условиях, когда все мощности требовались для производства более важной продукции, уже не удалось. В итоге и Николай Камов, и его заместитель Михаил Миль переключились на разработку и выпуск классических вертолетов, став руководителями двух главных вертолетных фирм СССР.
Группа летчиков, обучающихся летать на автожире А-7-3а, лето 1941 года.
Источник информации - портал История.РФ
Аэротакси Tensor 600X
Как стало известно, компания Fraundorfer Aeronautics сумела провести первое успешное испытание собственного аэротакси Tensor 600X, которое провело в воздухе около часа, достигло скорости 130 км/ч и поднялось на высоту до 500 м.
К слову, салон транспортного средства может вместить в себя до шести человек. Для того, чтобы аэротакси смогло взлететь, ему необходимо наличие не более 50 метров взлетной полосы, а от одной заправки Tensor 600X может пролететь до 600 км. Крейсерская скорость машины, согласно проектной документации, составляет 200 км/ч.
На данный момент устройство имеет бензиновый двигатель, но в будущем его планируется “пересадить” на электрическую силовую установку. По мнению компании-разработчика, их транспорт в дальнейшем может пользоваться большой популярностью в перевозках на средние дистанции.
И повтор для тех, кому больше нравится YouTube.
Автожир (gyroplane)
Тем кому вообще всё лень! Вот вам маленький отрезок )
Equestria Skyway
Самые красивые автожиры в мире!
И дилетанты лучшие пилоты за штурвалом!
Боевые автожиры СССР. Камов А-7-3.
Все началось с того что в начале 1938 г при эвакуации с дрейфующей льдины у Гренландии группы И. Д. Папанина ледоколом "Ермак" активно использовался сначала для поиска, потом для эвакуации автожир А-7.
Применение автожира не прошло не замеченным высшим руководством, хотя военные до сих пор сильно сомневались в боевой эффективности автожиров, успешное применение в спасении Папанинцев и поступающая информация о активных разработках автожиров за рубежом С-30 Mk II фирмой инженера Сиерва, Вейр W-3 и автожир австрийского конструктора Р. Хафнера, а также принятии на вооружение ВВС Франции лицензионной мод. С-30 под названием LeO С-30.
Принято решение о выпуске небольшой серии автожиров А-7бис из 20 штук к осени 39-го и проведения войсковых испытаний.
Отрицательное отношение руководства ВВС, не видящих больших преимуществ автожира перед традиционными самолетами, ставило крест на дальнейшем серийном производстве автожиров.
Начавшийся конфликт с Финляндией, заставил по-другому взглянуть на возможности винтокрылых машин. Сложные погодные условия низкая облачность сильный порывистый ветер отсутствие больших посадочных площадок сильно ограничивало применение традиционной авиации.
Высокая устойчивость к порывам ветра способность взлетать с пятачка, также высокий уровень подготовки пилотов, летавших в условиях низкой облачности буквально задевая колесами верхушки сосен, А-7бис стал спасением для многих наших раненых бойцов.
Автожиры применялись в качестве артиллерийских корректировщиков, ближних бомбардировщиков беря 4-е сотки, штурмовиков обстреливая из пулеметов и РС наземные цели, связного способного сесть вертикально а если хороший ветер то и взлететь, санитарного подвешивая два санитарных контейнера Гроховского под крыло.
Зафиксирован воздушный бой с истребителем Фокер D-XXI, в котором летчик В. М. Воронцов (бывший летчик истребитель) вовремя предупрежденный наблюдателем используя высокую горизонтальную маневренность автожира А-7, встретил самолет противника на встречном курсе и повредил его из синхронного пулемета ПВ-1.
Весной 40-го создается первый в СССР завод винтокрылых аппаратов на станции Ухтомская. Директором завода и главным конструктором назначили Камова, а его заместителем стал М. Л. Миль. В середине 1940 г. на заводе приступили к постройке пяти модернизированных автожиров А-7бис. Летчик Кошиц начал их испытания.
В середине марта 40-го года произвели демонстрацию автожира А-7бис руководству страны в главе с И. В. Сталиным.
Получилось уговорить на демонстрационный полет и посадку на территорию Московского кремля. Летчик Кошиц на минимальной скорости 60 км.ч. пролетел над территорией кремля эффектно развернулся практически вокруг колокольни Ивана Великого и произвел парашютирующую посадку на Ивановской площади напротив военной школы им. ВЦИК и с нее после небольшого пробега взлетел.
Демонстрационный полет произвел хорошее впечатление на Сталина.
ГКО приняло решение до ввода в строй Ухтомского завода создания участка производства автожиров на авиазаводе №1 (Москва).
На котором начали выпускать автожир А-7бис и учебный автожир А-7УТИ с сдвоенным управлением.
Весной 40-го Камов начал разработку модернизированного автожира А-7. На который установили авиадвигатель М-25Б, автомат перекоса, управление шагом НВ.
По опыту Финской усилили вооружение и защиту; установили 2-а синхронных ШКАСа и один турельным ШКАС, проектированный топливный бак, бронеспинку пилота.
Большая мощность двигателя позволила увеличить скорость до 250 км.ч. (больше не позволяла аэродинамическое сопротивление и прочность лопастей НВ), возросла грузоподъемность и скороподъемность,
Боевая нагрузка - вертикальный (прыжковый) взлет 600 кг: 4-е ФАБ-100 2-е ФАБ-500, 8 РО-132 (или РО-82). 2-е подвесной кассеты Г-61 (транспортных контейнера) Гроховского в которых можно было перевозить до 8-и человек, по 4-е в каждом.
Боевая нагрузка (взлет по самолетному) - 1000 кг:
Катастрофа опытного А-7М показала не доведенность и не надежность автомата перекоса от него вынуждены были отказаться.
В ноябре 40-го А-7М прошел полный цикл испытаний и был принят на вооружение.
Вновь формируемых мех. корпусах согласно штатного расписания предусмотрено, наличие отдельной эскадрильи автожиров.
Фюзеляж А-7 ферменной конструкции, обшивка дюралевая, клепаная, в районе размещения экипажа боковые панели для удобства обслуживания сделаны съемными. Хвостовая часть заканчивалась вытянутым килем, снабженным рулем поворота. Горизонтальное оперение имело специальную профилированную щель, увеличивающую эффективность рулей высоты и способствующую сокращению разбега. Управление двойное, задняя ручка управления и педали съемные. Основной запас бензина в фюзеляжном топливном баке емкостью 400 л. Кроме того, на случай повреждения в боевых условиях основного бака имелся дополнительный бак емкостью 35 л, обеспечивающий продолжение полета в течение 25–30 минут.
Шасси трехколесное с передней стойкой. Такая схема улучшала взлетно – посадочные характеристики и снижала влияние неуправляемых разворотов при пробеге автожира.
Крыло состояло из центроплана, укрепленного поддерживающими подкосами, и отъемных частей (консолей). Другим назначением крыльевых подкосов являлась передача усилий от шасси при грубых посадках с высокой вертикальной скоростью. Консольные части крыла складывались при транспортировке. Профиль поперечного сечения крыла МОС-27, угол отгиба крыльевых законцовок вверх составлял 35°.
Кабан крепления ротора первого опытного экземпляра трехстоечный, снабженный дополнительными расчалками в поперечной плоскости. На всех последующих образцах кабан крепления ротора двухстоечный, с размещением стоек в плоскости симметрии фюзеляжа. Трехлопастной ротор крепился к втулке с помощью горизонтальных и вертикальных шарниров. Как и крыло, в транспортном положении ротор складывался. Перед стартом ротор раскручивался от двигателя с помощью системы механического запуска. Этот же механизм работал как система механического торможения ротора после посадки при пробеге.
Автожир А-7 изначально предназначался для военного использования, поэтому проектировался с одним стреляющим вперед синхронным пулеметом ПВ-1 и спаркой пулеметов ДА на турели ТУР-6 у второго члена экипажа. Запас патронов в 12 магазинах, размещенных в специальном лотке в задней кабине.В последующих модификациях снизу крыла установлены узлы для подвески четырёх бомб ФАБ-100 и шести неуправляемых ракетных снарядов РС-82.
С началом Великой Отечественной войны из пяти А-7-За сформировали отдельную автожирную эскадрилью - первую часть винтокрылых машин в ВВС Красной Армии. Сам Камов так вспоминал о действиях своих автожиров в боях против фашистских захватчиков:
"Отряд автожиров, организованный Главным артиллерийским управлением, действовал в составе 24-й армии в районе города Ельня и базировался одно время на аэродроме в деревне Подопхай. Летчики отряда под командованием старшего лейтенанта Трофимова совершили целый ряд боевых вылетов для корректировки артогня и в тыл противника к партизанам. Полеты проводились днем и ночью.
Особенно тяжело было проводить ночные полеты. Это был наш первый опыт, а на войне, как говорится, долго не раздумывают. Как только автожиры прибыли к месту расположения, на следующий же день командование приказало готовиться к выполнению боевого задания ночью. Ночью взлеты и посадки проводились в полной темноте - только по звуку мотора можно было определить, где машина и что с ней. Если гудит, значит цела..."
С угрозой захвата Москвы завод из Ухтомской эвакуировали в поселок Билимбай Свердловской области. Здесь Камов и его соратники ремонтировали уцелевшие А-7. Но главный конструктор уже думал о новой винтокрылой машине - "прыгающем" автожире АК (артиллерийский корректировщик), проектирование которого началось перед самой войной. Этот автожир с двигателем МВ-6 (225 л.с.) имел управление несущим винтом как на современных вертолетах - с помощью автомата перекоса, меняющего циклический шаг лопастей. В сложных условиях эвакуации постройка машины оказалась невозможной. Завод в Билимбае перепрофилировали на ремонт автомобильной и авиационной техники, а Н. И. Камов смог приступить к конструкторской работе только после войны. К автожирам он больше не возвращался, полностью переключившись на создание вертолетов.
Сможете найти на картинке цифру среди букв?
Справились? Тогда попробуйте пройти нашу новую игру на внимательность. Приз — награда в профиль на Пикабу: https://pikabu.ru/link/-oD8sjtmAi

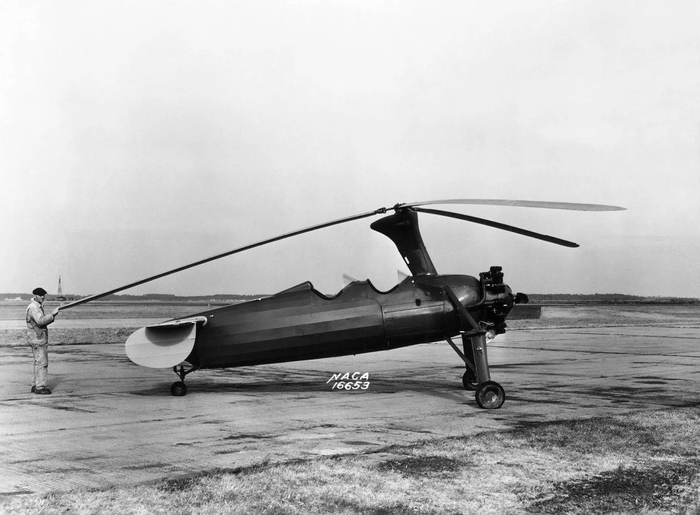

Kellett XO-60 (он же KD-1).Автожир для армии США.
Kellett KD-1 — американский двухместный автожир. Строился с 1934 года компанией Kellett Autogiro Company в нескольких модификациях. Это первый винтокрылый аппарат, обслуживавший почтовую авиалинию. XO-60 это модификация KD-1 для United States Army. На основе Kellett KD-1 создан автожир Kayaba Ka-1/Ka-2, серийно выпускавшийся в Японии в 1941—1945 годах.
Автожир Kellett KD-1 образца 1934 года по компоновке очень близок британскому Cierva C.30. Кабины двух членов экипажа KD-1 расположены тандемом, двигатель поршневой радиальный Jacobs L-4.
Были проведены интенсивные испытания автожира с целью определения возможности запуска в серию коммерческого варианта KD-1A, оснащенного трехлопастным несущим винтом со складывающимися лопастями, тормозом несущего винта и рядом конструктивных отличий. На KD-1A сохранили двигатель Jacobs L-4.
На одноместном варианте KD-1A 19 мая 1939 года впервые была продемонстрирована способность автожира доставлять почту - аппарат перевез груз из Вашингтона в пригородный аэропорт Гувер. Малоизвестный факт: 6 июля 1939 года компания "Eastern Airlines" открыла первую авиапочтовую линию, на которой работали винтокрылые аппараты. Применявшийся KD-1B отличался от KD-1A закрытой кабиной летчика.
Ранее, в 1935 году, Армия США приняла решение о проведении оценочных испытаний автожира Kellet под обозначением YG-1. В 1937 году Армия закупила один оснащенный радиостанцией YG-1A, а в 1937 году - семь YG-1B с измененным составом бортового оборудования.
В 1942 году была приобретена партия из семи наблюдательных XO-60; на шести из них двигатели Jacobs R-60 мощностью 225 л. с. заменили на 300-сильные Jacobs R-775, после чего обозначение изменили на YO-60. В ходе модернизации кабину летчика сделали закрытой и оборудовали несколько иллюминаторов для лучшего обзора.
На одном YG-1B был установлен несущий винт с постоянной частотой оборотов (доработанная машина обозначалась YG-1C). После замены мотора Jacobs R-775 на R-915 эта машина стала обозначаться XR-2. После того как этот автожир разрушился из-за земного резонанса, аналогично ему доработали один YG-1B, получивший обозначение XR-3.
Автожиры компании "Kellet" стали первыми винтокрылыми аппаратами, на практике использовавшимися Армией США. Однако от их дальнейшего выпуска отказались.
Машина была выполнена по схеме с тянущим винтом, тандемным расположением кабин летчика и пассажира, была оснащена системой предраскрутки несущего ротора (до приблизительно 100 об/мин.), что позволяло выполнять взлет с очень коротким разбегом. На автожир устанавливался радиальный семицилиндровый двигатель воздушного охлаждения Jacobs L4MA-7 мощностью 225 л.с. Управление автожиром по крену и тангажу осуществлялось без каких-либо рулевых поверхностей (элеронов и рулей высоты)- только наклоном плоскости несущего ротора.Органы управления аналогичны самолётным - центральная ручка управления и педали. Ручка в задней (пилотской) кабине была оснащена фиксатором-защелкой. Слева в кабине, рядом с сектором газа, располагался рычаг муфты раскрутки несущего винта. Путевое управление при рулении на аэродроме осуществлялось поворотом руля направления через педали: также дача педали в полёте позволяла сократить радиус разворота, хотя обычно этого и не требовалось. В каналах поперечного и продольного управления были установлены механические триммеры, позволяющие снять излишнюю нагрузку с ручки управления. Приборное оборудование включало в себя: высотомер, индикатор скорости, компас, топливомер, тахометры двигателя и ротора, прочие приборы контроля работы двигателя.
Несущий винт трёхлопастный, лопасти могли складываться для хранения. Конструкция лопастей смешанная: стальной лонжерон, деревянный набор и покрытие из многослойной фанеры, ткани и аэролака. Рама фюзеляжа - сварная, из стальных труб. Обшивка передней части - алюминий, задней - ткань. Топливные баки расположены в передней части фюзеляжа.
Горизонтальное хвостовое оперение смешанной конструкции, руль направления и вертикальные стабилизаторы - металлическая рама с тканевой обшивкой.Шасси трёхстоечное, колёсное, с хвостовой опорой. Передние стойки шасси оснащены механическими тормозами и воздушно-масляными амортизаторами. Хвостовое колесо самоориентирующееся, с возможностью фиксации. Хвостовое оперение могло регулироваться на земле. Его горизонтальные части (левая и правая) могли устанавливаться так, чтобы в ходе взлёта компенсировать реактивный момент винта за счет обдува воздушной струёй от него.
Модификации:
KD-1 прототип, 1 построен
KD-1A коммерческий вариант с открытой кабиной и 225 hp (168 kW) Jacobs L-4 радиальным двигателем; три построено.
KD-1B коммерческий вариант с закрытой кабиной; два построено.
YG-1 обозначение United States Army для одного KD-1A приобретенного для испытаний.
YG-1A один YG-1 with с дополнительным радиооборудованием.
YG-1B серийный автожир для United States Army; 7 построено.
YG-1C один YG-1B модифицированный ВИШом для испытаний, позже получил название XR-2.
XO-60 серийный автожир для United States Army с 225 hp (168 kW) Jacobs R-755 радиальным двигателем, 7 построено.
YO-60 шесть XO-60 ремоторизированных 300 hp (220 kW) Jacob R-915-3 радиальными двигателями.
XR-2 это YG-1C переобозначенный после ремоторизации 300 hp (220 kW) Jacobs R-915-3.
XR-3 один YG-1B модифицированный до стандарта XR-2 для испытаний.
Kayaba Ka-Go prototype Prototype, based on a KD-1A airframe repaired by Kayaba.
ЛТХ:
Модификация XO-60
Диаметр несущего винта, м 12.20
Длина, м 8.80
Высота ,м 3.10
Масса, кг
пустого 739
максимальная взлетная 1021
Тип двигателя 1 ПД Jacobs R-755
Мощность, лс 1 х 225
Максимальная скорость, км/ч 200
Крейсерская скорость, км/ч 175
Практическая дальность, км 322
Практический потолок, м 4270
Экипаж, чел 2
