В мире электроники даже самые простые задачи нередко требуют точных и удобных решений.
Зарядка аккумуляторов, проверка компонентов, работа с высоковольтными цепями или организация питания — всё это можно сделать своими руками, но зачастую быстрее и надёжнее использовать готовые модули.
Сегодня мы рассмотрим подборку из нескольких любопытных устройств с AliExpress: от вполне привычных вещей до довольно специфических и даже немного «запрещёнки».

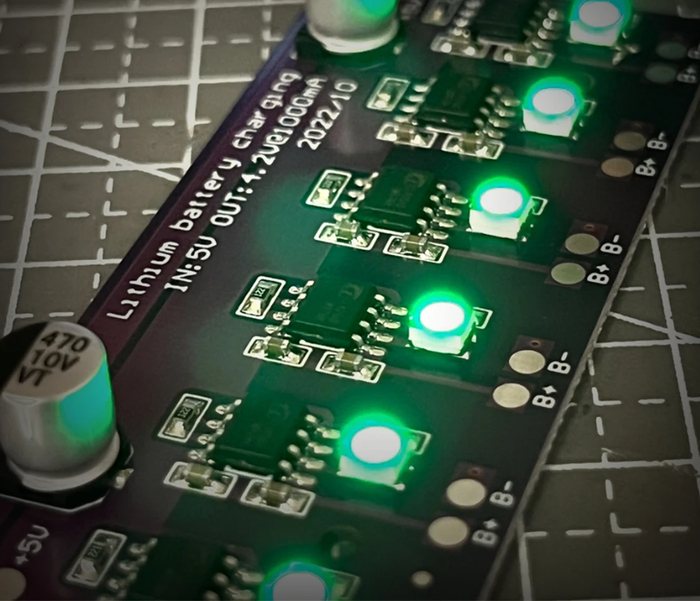

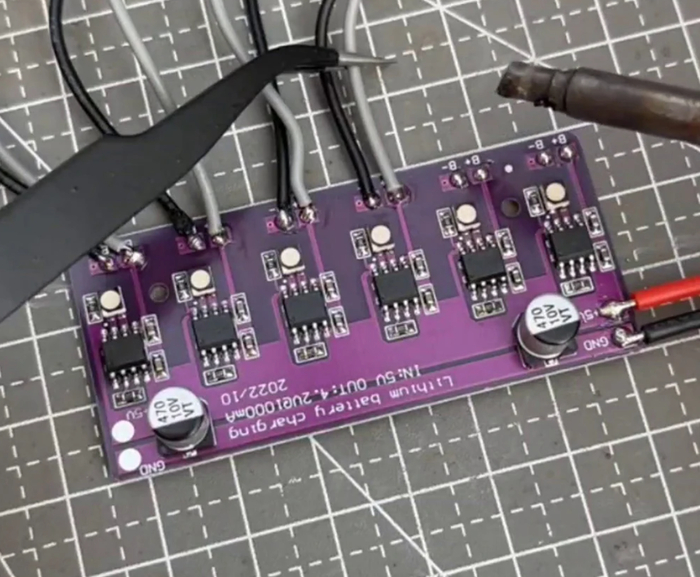

Перед нами пурпурная плата, которая способна заряжать сразу до шести литий-ионных ячеек, каждая из которых работает независимо. В её основе лежат микросхемы TP4056 — одни из самых популярных решений для зарядки лития.
Каждая ячейка имеет собственный двухцветный светодиод, показывающий процесс и статус заряда, а ток заряда составляет 1 А с возможностью уменьшения путём подбора резистора.
Главный минус платы — линейный режим работы, из-за которого схема заметно нагревается, особенно при одновременной работе всех каналов. Производитель предусмотрел крупный земляной полигон на обратной стороне, выполняющий роль теплоотвода.
При желании эффективность охлаждения можно повысить, приклеив термопрокладку и радиатор. Несмотря на простоту, плата выполняет заряд по правильному алгоритму CV/CC до напряжения 4,2 В, что делает её надёжным решением для мастерских и самодельных проектов.

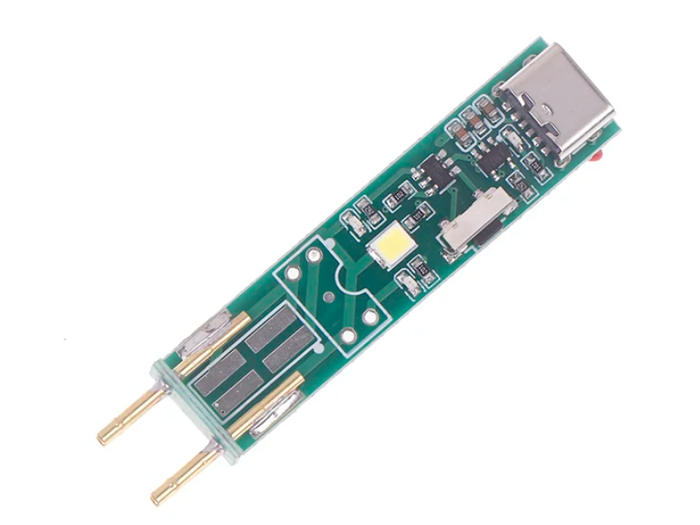

Этот небольшой пробник создан специально для проверки оптронов, например, популярных PC817. Устройство стоит недорого, но при этом удобно в использовании благодаря подпружиненным щупам, позволяющим быстро подсоединять элемент для теста.
На плате есть места под монтаж оптопар в корпусах SMD и DIP, но реальной необходимости в этом нет, так как щупами можно работать с любыми экземплярами.

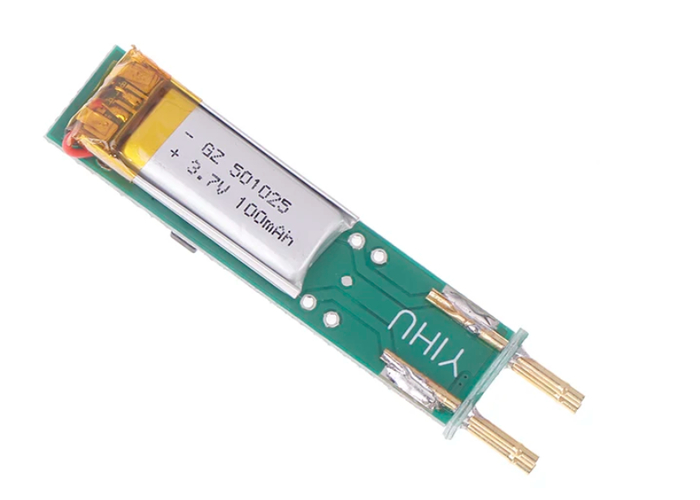

Есть варианты тестера где питание устройства осуществляется от порта USB Type-C или от встроенного аккумулятора, внутри находится микросхема NE555, которая работает генератором импульсов.
Алгоритм прост: один светодиод горит постоянно, а второй мигает, если проверяемый транзистор в оптопаре исправен. В случае неисправности картина меняется: при коротком замыкании второй светодиод горит постоянно. Такой принцип позволяет быстро отличить рабочий элемент от неисправного без сложных приборов.

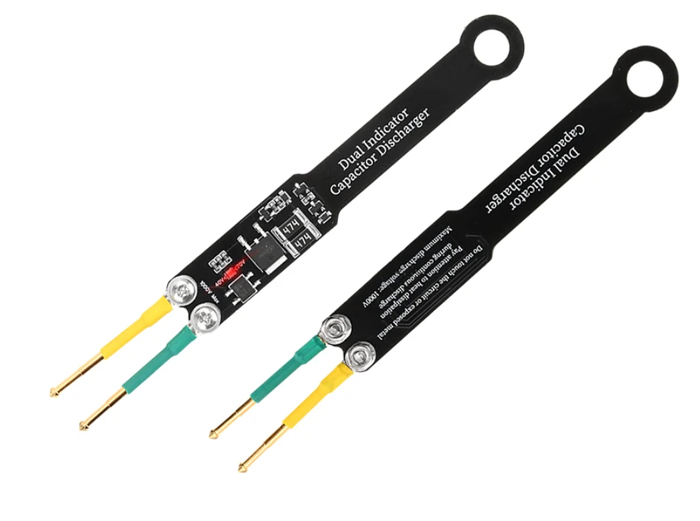

Для тех, кто работает с импульсными блоками питания или схемами, где встречаются высоковольтные конденсаторы, это устройство способно существенно повысить безопасность.
Разрядная вилка с подпружиненными щупами позволяет быстро и контролируемо снимать заряд с электролитов. Конструкция не требует соблюдения полярности и одинаково работает с постоянным или переменным током.
Светодиодный индикатор подсказывает состояние: красный сигнализирует о напряжении выше 70 В, зелёный — о безопасном уровне. Внутри платы установлен мощный MOSFET, резисторы нагрузки и дополнительные элементы защиты, при этом вся высоковольтная часть скрыта под термоусадкой.
Для дополнительной надёжности рекомендуется добавить ещё один слой изоляции. Устройство уверенно работает с напряжением до 700 В, а конденсатор ёмкостью 470 мкФ разряжается всего за пару секунд.
Это устройство оценят любители экспериментов с высоковольтной техникой: от катушек Теслы и лестниц Иакова до демонстрационных стендов. Компактная плата содержит трансформатор с качественной заливкой и секционной намоткой, что обеспечивает стабильное формирование дуги на несколько сантиметров.
Основой управления служит микроконтроллер, который генерирует сигнал, а также контролирует защиту от перегрузки и пониженного питания. Сигнал проходит через драйверы затвора и попадает на четыре мощных MOSFET-транзистора, каждый рассчитан на токи до 150 А.
Суммарная мощность устройства достигает 70 Вт, что впечатляет при таких размерах. При замыканиях или перегрузках преобразователь сбрасывает мощность, что продлевает срок службы компонентов. Благодаря продуманной защите и компактности устройство можно использовать достаточно долго без перегрева.

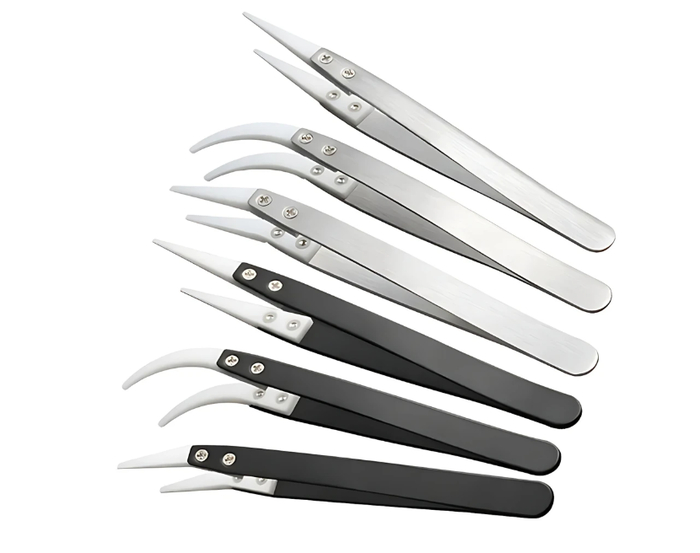

Этот инструмент создан для работы с электроникой и пайкой. Его главная особенность — губки из циркониевой керамики, которая устойчива к высоким температурам и не проводит электричество.
Благодаря этому пинцет можно смело использовать рядом с нагретыми элементами или паяльником. Он антистатический, не собирает металлическую стружку и пыль, а сменные наконечники позволяют продлить срок службы.
Однако стоит учитывать особенности материала: циркониевая керамика твёрдая и износостойкая, но достаточно хрупкая. Кончики могут сколоться при падении или неправильном использовании.
После покупки часто требуется подгонка, чтобы свести губки идеально ровно. Несмотря на эти нюансы, такой пинцет остаётся удобным и универсальным инструментом для множества задач, особенно там, где важна термостойкость.

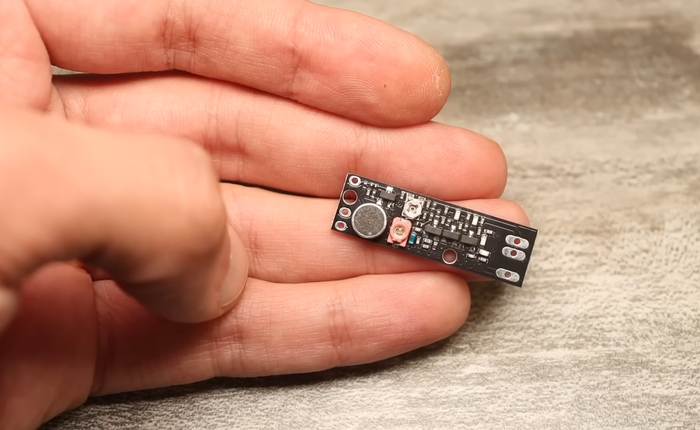

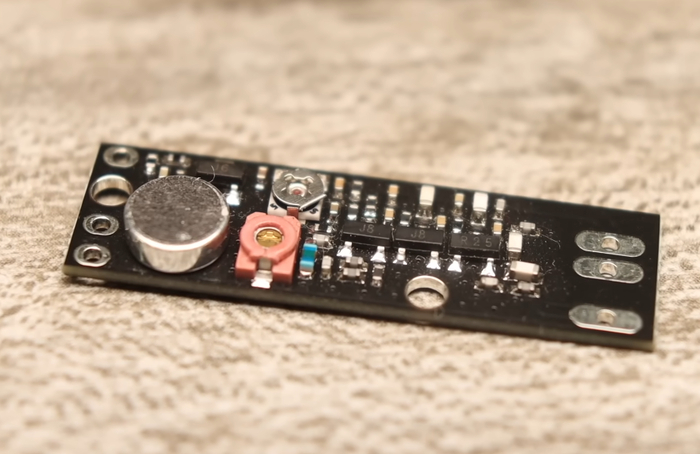

Эта крошечная плата весом всего около грамма способна выполнять роль простейшего передатчика, и именно в этом кроется её особенность. Несмотря на миниатюрные размеры и цену в пределах пары долларов, устройство умеет передавать аудиосигнал на частотах FM-диапазона.
Работает оно от питания в 5 В, а заявленная мощность передатчика достигает 1 Вт, что очень много для такого формата. Антенна не встроена, но её легко изготовить из обычного многожильного провода длиной порядка 40–50 см. В условиях прямой видимости дальность уверенного приёма может доходить до 800 метров.
Схема построена на основе электретного микрофона, каскада усилителя и пары ВЧ-усилителей, что позволяет улавливать даже тихую речь. Однако стабильностью частоты похвастаться нельзя: она уходит при разряде питания или изменении условий. Именно поэтому такие модули скорее подходят для экспериментов или в качестве радионяни, чем для серьёзного применения.

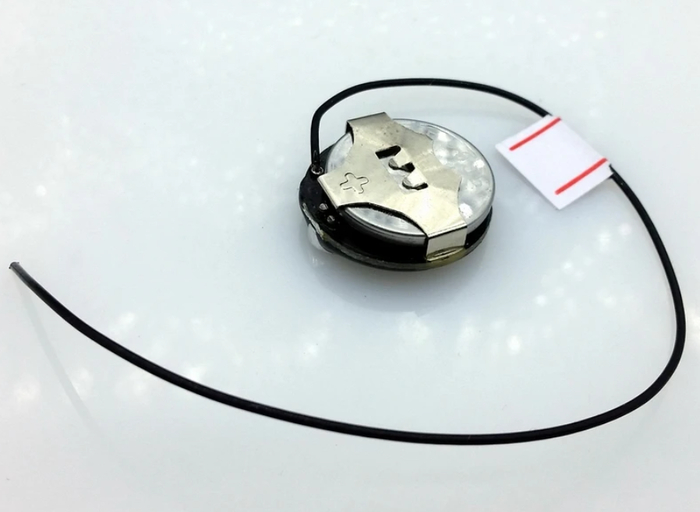

В отличие от предыдущего варианта, эта схема куда более серьёзная и стабильная. Питается она от компактной литиевой батарейки, а дальность работы заявлена в пределах 200–500 метров.
Секрет в кварцевой стабилизации: частота передачи фиксирована, и никакие перепады питания или помехи не вызывают её «уплывания». Конкретно в этом образце частота составляет 409,595 МГц — диапазон, который не воспринимается обычными радиоприёмниками.
Для прослушивания нужен специализированный приёмник или рация, настроенная на эту частоту. Благодаря высокой чувствительности микрофона устройство чётко улавливает речь и даже тихие шёпоты на расстоянии нескольких метров.
Оно работает стабильно и без лишнего шума, поэтому подходит как для бытовых задач вроде радионяни, так и для демонстрационных целей. Но важно помнить, что подобные устройства могут иметь ограничения по легальности применения.

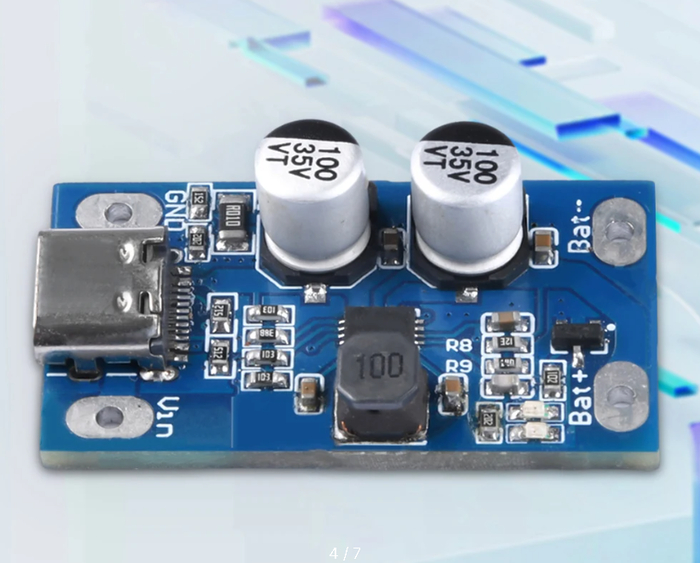

Эта плата рассчитана на зарядку от одной до четырёх литиевых ячеек, что делает её универсальным решением для самодельных аккумуляторных сборок. Вход питания — современный Type-C, а диапазон допустимых напряжений составляет от 5 до 20 В.
Главная особенность модуля в том, что он умеет как понижать, так и повышать входное напряжение. Это позволяет заряжать, например, сборку из четырёх аккумуляторов (4S, 16,8 В) даже от обычного источника в 5 В.
Плата имеет индикацию процессов заряда и работает с КПД выше среднего благодаря синхронной схеме преобразования. Максимальный ток заряда — около 2 А, но он зависит от входного напряжения, и при некоторых условиях может быть выше.
Алгоритм работы близок к стандартному CC/CV, но полноценного токоограничения нет, из-за чего ток может немного гулять. Несмотря на этот нюанс, модуль отлично зарекомендовал себя в самоделках, обеспечивая быструю и надёжную подзарядку лития.

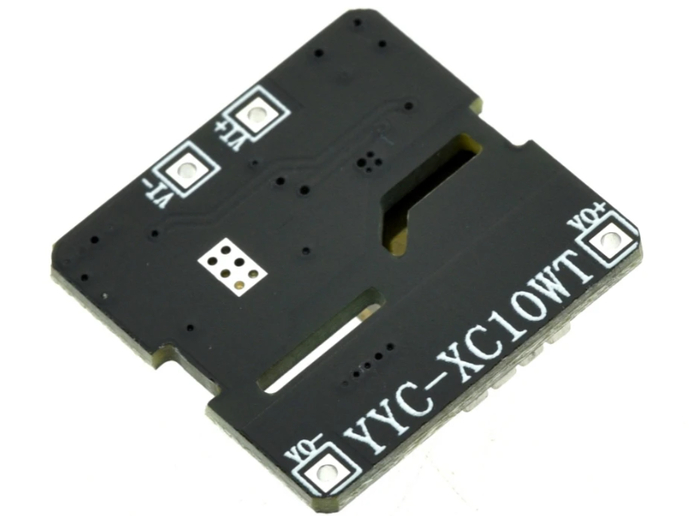

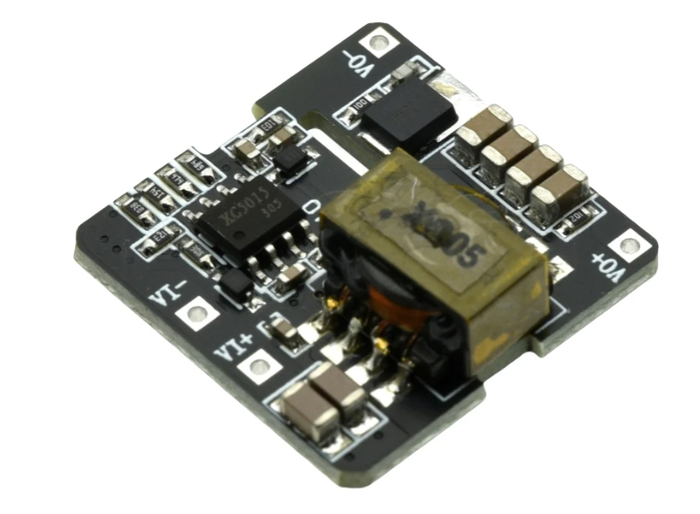

Этот миниатюрный преобразователь создан для случаев, когда нагрузку необходимо гальванически развязать от основного источника. Подобные устройства часто применяются в промышленной электронике и чувствительных схемах. В основе модуля — специализированная микросхема с интегрированным контроллером и трансформаторной развязкой.
На вход подаётся напряжение от 9 до 36 В, а на выходе можно получить фиксированные значения: 5, 9, 12 или 24 В. Таким образом, преобразователь может как повышать, так и понижать напряжение.
Дополнительно энтузиасты могут перемотать трансформатор, чтобы получить несколько независимых выходов. КПД устройства достигает 88%, а максимальная мощность составляет около 10 Вт. Встроенные защиты предотвращают выход из строя при перегрузках и коротких замыканиях.
Единственный минус — заметные пульсации на выходе при высокой нагрузке, которые могут достигать 1,5 В. Это связано с упрощённой схемотехникой и минимальным количеством фильтрующих конденсаторов, но для своей цены и размеров модуль остаётся крайне полезным.
Эти устройства показывают, насколько разнообразен мир китайских модулей. Здесь есть всё: от проверенной классики в лице TP4056 до специфичных решений вроде разрядников и высоковольтных преобразователей.
Есть удобные инструменты для повседневной работы и откровенные «игрушки» для радиолюбителей. Некоторые вещи универсальны и применимы в любом проекте, другие остаются нишевыми, но тоже находят своих поклонников.
Главное — помнить, что с высоковольтными устройствами и особенно с радиопередатчиками нужно соблюдать осторожность. Не всё, что можно купить, разрешено использовать в быту без ограничений. Но с точки зрения технологий это отличные примеры того, как компактные и дешёвые решения способны закрыть целый спектр задач.
