Как хорошо, что есть с кем поговорить на автомобильную тематику)
И вот опять, элементарные вещи подключать осцил, да? Возьми тот же лаунч или дешманский елм и все эти графики будут как на ладони)
«И вот опять, элементарные вещи подключать осцил, да?»-а почему бы не подключить осциллограф, если он есть?
«Возьми тот же лаунч»-стоимость лаунча будет выше стоимости осциллографа. К тому же осциллограф есть, а лаунча нет.
«или дешманский елм»-елм не видит Ситроен,было предварительно проверено. Тем более у осциллографа куда более богатый функционал. И по сути это совсем разные приборы:
-сканер видит, то что видит ЭБУ двигателем. А осциллограф видит, то что видит  датчик или исполнительный механизм-то есть осциллограф подключается прямо к датчику или исполнительному механизму. Конечно не всегда напрямую, вторичную цепь системы зажигания проверяют с помощью ёмкостного или индуктивного датчиков,но первичную цепь системы зажигания в большинстве случаев так же можно проверить даже без этих датчиков просто подключив щупы осциллографа к первичной цепи. Бывает иногда, что первичная цепь либо закомммутированна или заэкранированна так, что нет возможности это сделать, но таких случаев немного.В некоторых катушках зажигания бывает установлен силовой каскад управления первички и из-за этого не представляется возможным снять осциллограмму по напряжению первичной цепи:получается что первичная цепь как-бы отрезана от вторичной цепи). Иногда достаточно, при технической возможности, подключиться к первичной цепи системы зажигания и снять осциллограмму,а так как катушка зажигания это по своей сути трансформатор-то что отображается в первичной цепи, то и во вторичной, и увидеть что там происходит. Но когда снимаешь осциллограмму со вторичной цепи системы зажигания можно увидеть больше мелких дефектов при их наличии.
Плюс к вышесказанному у разных типов систем зажигания есть свои тонкости:
-на классической системе ёмкостной или индуктивный датчики можно весить только на центральный провод системы зажигания так как из-за зазора между крышкой и бегунком трамблёра не будет затухающих колебаний катушки зажигания и мы не сможем определить исправность катушки.
-на системе зажигания типа DIS(сдвоенная катушка) грамотней всего вешать всё таки один канал на первичную цепь(но мы не определим отдельный цилиндр, так как одна катушка обслуживает два цилиндра) и пару высоковольтных каналов(в Мотодоке 3-это 3 и 4 каналы) подключать к вторичной цепи(на высоковольтные провода). И не забыть подключить ещё один ёмкостной датчик на провод первого цилиндра для синхронизации. Плюс ещё и датчики установить правильно,в системе DIS у нас ведь две искры одна на впуске(это минус вешаем датчик с синей меткой) и одна на выпуске(это плюс вешаем датчик с красной меткой).
-на системе зажигания типа COP тоже есть свои отличия. Осциллограммы снятые с помощью ёмкостного и индуктивного датчиков могут сильно отличаться так как у них совершенно разные алгоритмы функционирования.Индуктивный как трансформатор, а ёкостной-между экранированной обкладкой самого датчика и вторичкой катушки зажигания. С ёмкостного датчика такие параметры как время накопления, время горения, момент пробоя будет более менее корректен. Но вот колебания-это напряжение горения и напряжение пробоя будут некорректны из-за того, что имеется зависимость от места расположения и расстояния датчика и вторичкой катушки зажигания. К тому же, если катушка экранирована(по первичке) то не факт, что ёмкостной датчик сможет снять какую-либо более менее читабельную осциллограмму.
Я например при снятии осциллограммы с системы зажигания типа COP устанавливаю исправные коротенькие высоковольтные провода и спокойно снимаю осциллограмму. Особенно это помогает, когда вместо отдельных катушек стоит целиковый модуль зажигания(как например на Опель Зафира или Пежо или Ситроен). Короче нужно пробовать разные способы подключения датчиков и смотреть. Ведь это творческий процесс)

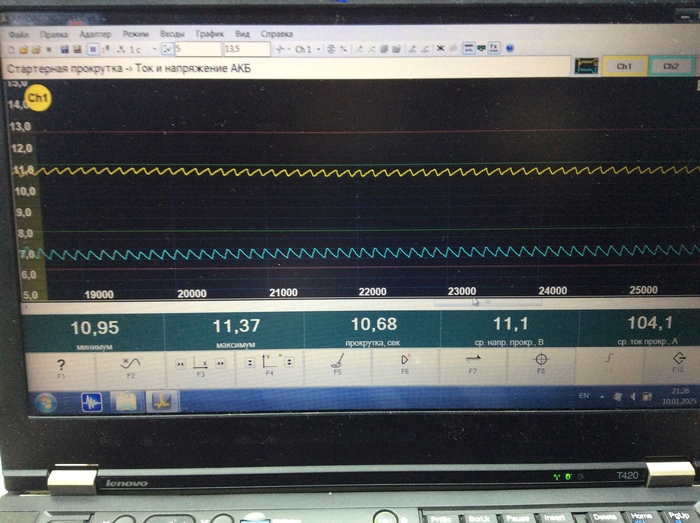

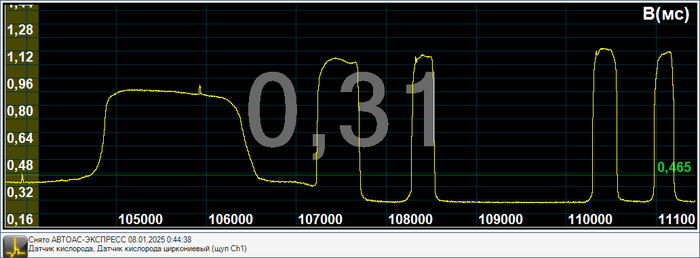

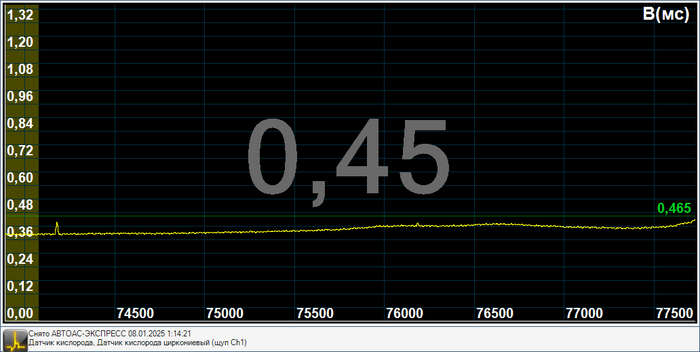

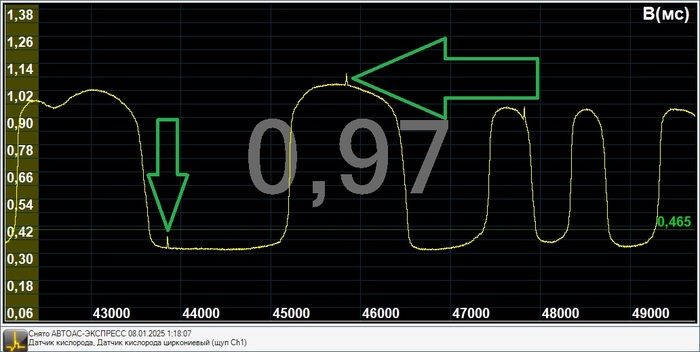

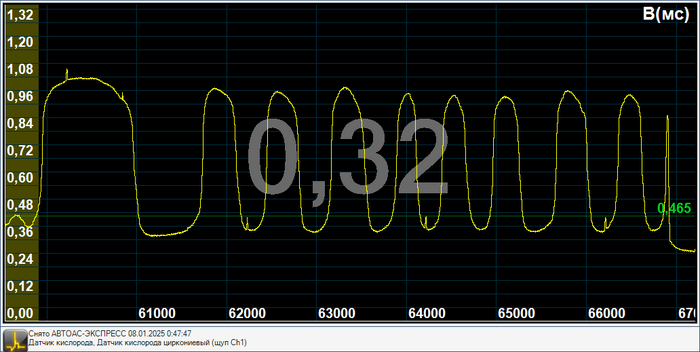

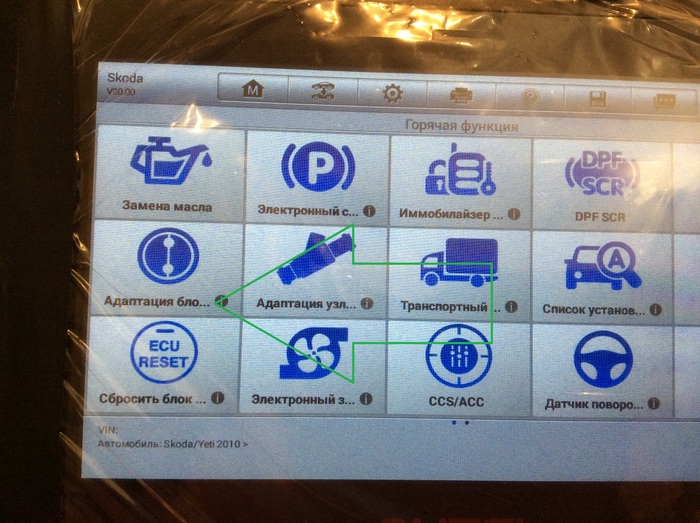

-если смотреть например график датчика кислорода сканером, то можно не всегда увидеть дефекты. Потому, что датчик кислорода отрабатывает примерно 8 раз в секунду, и пока сканер это обработает пройдёт время(даже если и небольшое) и данные будут некорректные.
-даже угол опережения зажигания иногда будет отличаться при замере сканером и снятии осциллографом.
-при правильном использовании сканер и осциллограф дополняют друг друга и сравнивать эти два разных прибора между собой, это как сравнивать смартфон и зеркальный фотоаппарат. Смартфон тоже сделает хорошую фотографию, но до возможностей зеркального фотоаппарата никогда не дотянет! И здесь примерно так же.
-« все эти графики будут как на ладони)»-а будут ли эти графики соответствовать действительности?

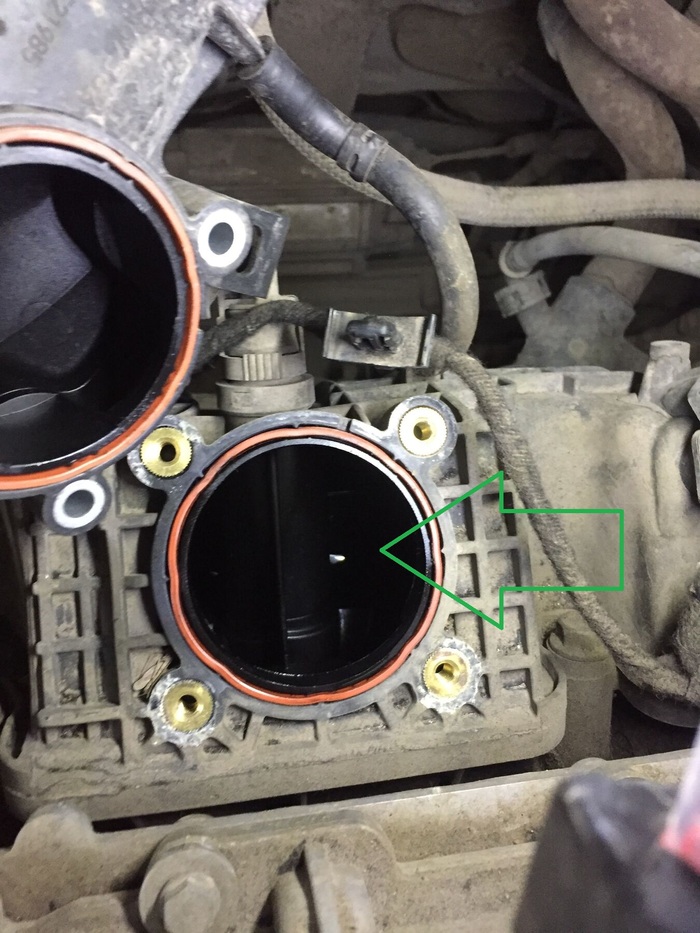

Согласен, что с дизельными двигателями возможности осциллографа скромнее: там нет системы зажигания, например. Но там есть датчик массового расхода воздуха, дроссельная заслонка(которая в принципе дизельному двигателю и не нужна: она нужна только для правильной работы системы рециркуляции отработавших газов(EGR)). А если копнуть поглубже то и ДМРВ нужен дизельному двигателю в основном для корректной работы системы рециркуляции отработавших газов, но ЭБУ использует сигнал ДМРВ и для определения максимального количества воздуха, своеобразный ограничитель. Если сравнить грубо, то как отсечка на бензиновом двигателе. А на дизельном двигателе максимальный показатель воздуха через ДМРВ, это выше чего топлива лить нельзя.Ну может не точно сказал, кто знает можете поправить.

...Продолжение следует...
