Еще одно светодиодное творение
Сделал для танцевального коллектива по их заказу подсветку костюмов. Что скажете?
P.S. Видео взято с корпоратива, так что за качество съемки прошу сильно не пинать. Место действия: г.Курган
Сделал для танцевального коллектива по их заказу подсветку костюмов. Что скажете?
P.S. Видео взято с корпоратива, так что за качество съемки прошу сильно не пинать. Место действия: г.Курган
Друзья, доброго все дня.
Подскажите как можно сделать. Есть шкаф, со светодиодными лентами, над каждой дверью, итого 3 штуки. Купил выпрямитель, установил, кнопку сделал. Все чудесно работает. Нажимаю кнопку, все 3 лампы работают.
Появилась идея, чтобы лампочки включались при открытии дверцы. Легко, купил нажимной переключатель. В принципе его вставить в цепь, и все.
Но, нам понравилось освещение шкафа использовать как ночное освещение, ну ночник, грубо говоря.
И появилась мысль, сделать так, чтобы можно было кнопкой включать все 3 лампочки, и при этом нужно чтобы лампочки включались при открытии дверцы. Понимаю что тут принципе проходного выключателя. но до конца не соображу как сделать( Ктонить сможет набросать схемку как надо подключать?
Без рейтинга.
Вновь решил запилить поделку из деталей ПК. В этот раз это новогодний венок на дверь с мигающими светодиодами
За идею спасибо @bellevek)
Процесс не фоткал, поэтому текстом: основа из плат от HDD, поверх планки ОЗУ, Лента - обычный серый шлейф, покрашенный из баллончика. Мелкие элементы это детали из всё тех же жёстких дисков: прижимные шайбы, считывающие головки, проставки, обмотки двигателей шпинделя. Пара процессоров, роторы двигателей floppy, дроссели с блоков питания.
Подсветка трехканальная, на транзисторах. Цепочки из 4х диодов загораются и гаснут по-очереди.
Для питания не попалось подходящих аккумуляторов, поэтому напечатал бокс на три батарейки 2032. Их и кнопку включения хорошо видно сверху, потому что место для них я не предусмотрел. Переделаю когда-нибудь потом. Крепится изделие на магниты, уже догадываетесь, откуда добытые)
Добрый день, пикабутяне!

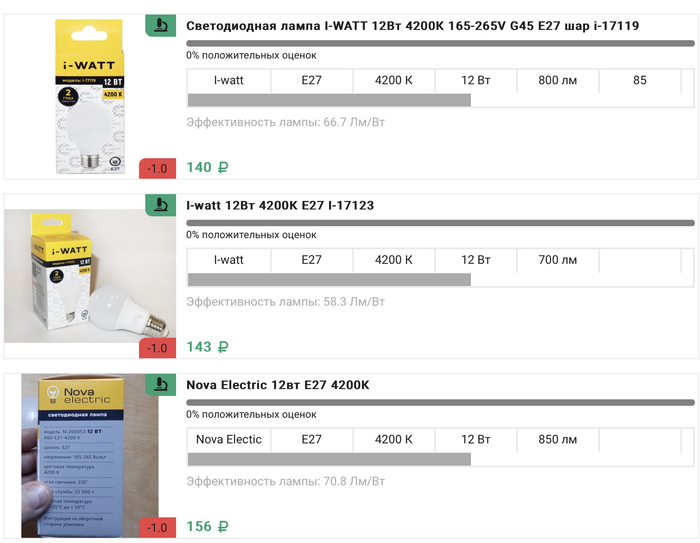

Пожалуйста, посоветуйте топовые по надёжности LED лампы с цоколем E27. Не мерцающие, с отличной цветоперелачей и холодного оттенка.
Для использования с диммером-крутилкой.
Перед тем, как начать хочу поблагодарить товарища @i7071270 за идею.
====================
Я долгое время был ярым фанатом светодиодов и однажды даже накупил себе кучу "солнцеподобных" ламп REMEZ. Потратил аж 17.000 рублей! И теперь думаю, как мне избавиться от этого всего. Начну с того, что брал я лампы 4000К и особой разницы между ними и дешёвыми светодиодами с CRI70 я не заметил, хотя было вроде бы "CRI 98". Да, чуть лучше, но не более того и это не стоило 17.000 рублей. По комфортности они уступали моим старым галогенкам по 150 Вт, а глаза так же устают, как и от обычных светодиодов. Потом я натыкаюсь на статьи Алексея Тростя (i7071270) и начинаю вычитывать про спектр. Оказывается, что он у светодиода не полный: нету фиолетового, дальнего красного, мало зеленого, полное отсутствие ИК-излучения и ближнего УФ, а оно необходимо для комфортного восприятия.
И вот после этого мне приходит в голову идея использовать металлогалогенные лампы в домашнем освещении.
**Часть 1: выбор**
Сначала я решил выбрать сам источник света. Так как комната у меня маленькая ~ 15 м², то вполне хватит лампы на 70 Вт. Теперь про сам выбор:
1. лампу я решил взять Philips CDM-T Elite 70W/930 (3000K, CRI90 (3020K, CRI91.5 по измерениям Lamptest)) Стоимость ~ 1300-1500 руб.
2. Патрон же для нее долго искать не пришлось. Так что на нем долго останавливаться не будем. Берем "VS G12 керамика Т250 провод 1.0 кв.мм".
3. Так как МГЛ - газоразрядный тип ламп, то к ней нужен ПРА (Пуско-регулирующий аппарат). Есть два типа: электромагнитный или же ЭмПРА (дроссель + ИЗУ + конденсатор для повышения коэффициента мощности) - не берем, потому что лампы на них мерцают на 100 Гц, быстрее выходят из строя и имеют меньший световой поток. А так же есть електронный (ЭПРА) - вот его и берем. Брать советую не самое дешёвое (по типу Feron или IEK), а только от известных производителей (Philips, OSRAM). Я выбрал OSRAM PTi 70 W S, цена ~ 2000 руб.
4. Теперь самое сложное: поиск светильника. Конечно можно ЭПРА прикрепить к потолку, а лампа будет висеть на проводе, но это не мой метод. Скажу сразу: нормальный светильник "для дома" под такую лампу вы при всем желании найти не сможете. Только софиты либо прожектор. Поэтому выход только один: искать светильник полностью из стекла и металла (никакого пластика/дерева) и колхозить/переделывать его под лампу МГЛ.
**Часть 2: поиск светильника**
Скажу честно: в магазинах вы ничего путного не найдёте. Там лишь сплошное пластиковое разочарование под светодиоды. Поэтому идём в интернет магазин и ищем.
Хотя мне долго искать не пришлось. Ещё раз повторюсь, спасибо i7071270 за идею и не только. Решил я взять светильник из его статьи: Arte Lamp TABLET A7730PL-2WH. Но буду рассказывать про переделку светильника более подробно.
**Часть 3: переделка светильника**
Берем сам светильник, убираем один керамический патрон, один оставляем. Перемещаем патрон немного в другое крепление, чтобы было место для патрона МГЛ.
Ещё нам понадобится лампа накаливания/галогенная. Думаю, она есть у каждого. Почему именно она - потому что светодиодная лампа попросту расплавится. Так же подойдёт филаментная. Понадобится она лишь для того, если нужно по быстрому включить свет, чтобы не ждать включения МГЛ + они не любят частых включений/выключений. После вкручивания лампы накаливания берём проволоку, так как цепочки у меня не было, поэтому пришлось делать из того, что было. Если именно из проволоки, то желательно сделать несколько слоев. Отрезаем кусочек, потом используем его как образец для отрезания еще таких же. Я лично отрезал 3 штуки. Просовываем проволоку, закручиваем концы, чтобы закрепить.
После этого, ставим патрон от лампы посередине, берем обычные шурупы и вкручиваем через отверстия патрона прямиком в светильник, насквозь.
Теперь патрон надёжно закреплён. Ставим ЭПРА на спинку светильника противоположно лампе накаливания, потому что если не так, то она будет перевешивать и светильник будет наклонён в одну сторону. Подключаем ЭПРА к проводам патрона и к сети и желательно не перепутать фазу с нолем (для патрона не важно).
Все, переделка завершена. теперь осталось лишь закрепить рассеиватель и повесить на потолок.
**Часть 4: итог.**
Теперь мы получаем яркий, рассеяный, качественный свет. Слепит совсем не сильно, в разы меньше, чем светодиодная лампа с световым потоком 500 лм, хотя мы имеем поток в 15 раз больше :)
Вот фото включенного светильника.
Теперь по поводу, почему я выбрал именно МГЛ: смотрим на спектр и видим, что в теплом свете очень много зеленого в отличие от светодиодов, а он крайне необходим для передачи цвета кожи и еще глаза больше всего чувствительны именно к зелёному цвету.
Лампа имеет все видимые цвета человеком - 380-780 нм. Имеет ИК и ближний УФ, а они необходимы для восприятия света. Честные индексы цветопередачи CRI90 (91.5 по измерениям Lamptest). Вот еще пример того, что высокий CRI у светодиодов не значит ровным счётом ничего.
Смотрим на спектр и видим большущий синий пик, мало зеленого, еще меньше красного, мало дальнего красного, фиолетовый отсутствует полностью. Каким образом у этого светодиода получилось CRI 90.4 - большая загадка. А также бонус - большой срок службы относительно современных светодиодных ламп/светильников. Сейчас они не живут больше года, а МГЛ спокойно проживет 20.000 часов с ЭПРА (по крайней мере Philips Elite). Я считаю, что "превосходство" светодиодов перед остальными источниками света преувеличено. Плохой спектр, малый срок службы, направленность света, высокая цена (пример: моя МГЛ выдает 7500 люмен и стоит при этом 1500 рублей, а светодиодная лампа с таким же световым потоком будет стоить сколько? И это при том, что она будет светить лишь вперёд, светить противным светом с низкой цветопередачей (CRI over 99.9999 не в счёт), и вероятней всего будет служить максимум 2-3 года при условии активного охлаждения :)
Всем спасибо за прочтение, надеюсь, что моя статья была вам полезна. Вы можете сами сделать выбор, я не настаиваю на МГЛ, каждый человек выбирает то, что ему по душе. Я (и не только) выбрал МГЛ и доволен в разы больше, чем под светодиодами.
Для ЛЛ: греют.
В общем, пришла ко мне задумка собрать обогреватель на инфракрасных светодиодах. Захотелось узнать насколько хороши самые дешевые светодиоды, применяемые в пультах управления бытовыми приборами. Взял три светодиода, градусник (показометр) соорудил "испытательный стенд" (хотя это сильно громко сказано) и проверил. Обогреватель еще не собрал, надо заказывать светодиоды и резисторы, но сам факт работоспособности подобного девайса выяснил.
В общем, по моему скромному мнению лучше греть то, что нужно нагреть, а не воздух под потолком, как в случае с конвекционными обогревателями))
Часть 1. Обозначение проблемы
Для чего я это делаю? Я просто хочу комфортный свет в квартире (офисе), я не хочу напрягать глаза, рассматривая мелкие предметы, я хочу, чтобы не уставали глаза от долгой работы за экраном. Многие мои знакомые и родственники сказали мне "большое спасибо!" за то, что "открыл глаза" на альтернативные источники света.
Начало исследования
С того момента, когда полностью перешёл на МГЛ дома, а акцентированный свет заменил на люминесцентные линейные лампы 9xx серии и КЛЛ PL-E 8W - у меня резко уменьшилась толерантность к освещению под светодиодами. Я думал, что это только моё восприятие, но нет - жена, знакомые, которые также убрали почти все светодиоды из дома, говорили тоже самое.
Вместе с моим партнёром по данному проекту было проведено исследование в области искусственного освещения. Свою точку зрения он изложил в видео. Таким образом, предлагаем вам к рассмотрению два взгляда на современное освещение.
Было просмотрено довольно много материала, но почти все общедоступные научные исследования базируются на одно и том же:
- группа 50-100 человек и они говорили насколько комфортно в помещении под исследуемым источником света;
- считают колбочки и палочки в отрыве от "программной" обработки данных мозгом;
- не учитывают инсоляцию региона, время года и образ жизни;
- ссылаются на индекс цветопередачи CRI где эталоном являются одновременно лампа накаливания и дневное небо (лампа накаливания слаба в освещении синих тонов, а небо при 7500 К слабо в освещении красных тонов);
- не изучали Эффект Пуркине применимо к светодиодному освещению;
- основаны на спектральной световой эффективности монохроматического излучения - кто решил что остальной спектр не нужен, загадка:
"функция спектральной эффективности светового потока взвешивает воспринимаемую интенсивность света с разными длинами волн на основании зависимости чувствительности глаза человека от длины волны света. Глаз человека имеет максимальную чувствительность для света с длиной волны 550 нм в зелено-желтой части видимого спектра и менее чувствителен на его красном и синем краях." *справочник светодиодное освещение
В 1924 году Международная комиссия по освещению (МКО) утвердила этот набор в качестве стандарта, после чего он стал международно признанным и в качестве такового используется вплоть до настоящего времени. В Российской Федерации данный стандарт также является действующим.
Подготовка к исследованию
Собственно возвращаемся к заголовку данной статьи "светодиоды - ослепляющая темнота", это самое полное описание того эффекта, который был обнаружен. Хочу сказать сразу, что это относится только к регионам с низкой инсоляцией и осеннем-зимнем-весенним временем года.
При массовом переходе на светодиоды, в продуктовых магазинах стало сложно отличить немытую зелёную картошку от нормальной. Но понимание того, что не так, пришло именно в метро, где массово начали переходить на светодиодное освещение, а пол и стены облицованы мрамором или гранитом.
Приведу немного измерений, сделанных на "скорую руку" в метро. Я не использовал специализированный люксметр, а ограничился ПО для смартфона Physics Toolbox Sensor Suite, данное ПО на моем смартфоне Xperia 1ii даёт погрешность около 15% в измерении (при сравнении с люксметром Radex Lupin), максимальный уровень яркости 20000лк, но так как для эксперимента важна разница в яркости, а не точность, то данного приложения достаточно.
К большому сожалению, фотокамера видит мир по другому, так что заснять данный эффект не получится. Не забываем про инерционность зрения и адаптацию к освещению, идеальный вариант находиться под источником света не менее 15 минут.
Измерения проводились "с руки", так что не исследуется количество света попадающего на предметы и отражённого от них, но в данном случае это не влияет на результаты. Суть эксперимента доказать, что при одинаковой освещённости <500лк при светодиодном освещении детализация ниже.
Исследование
1. метро Санкт-Петербурга
Из множества станций была выбрана: Садовая, Сенная площадь и станция Технологический институт.
Станция Садовая освещена люминесцентными лампами t5 (цветовая температура 3000k), освещённость в вестибюле составляет ~150лк - смотрим внимательно на мрамор/гранит, текстуры на нем хорошо различимы, видно тонкие прожилки.
Теперь переходим на станцию Сенная площадь, от яркого света начинает "резать" глаза (цветовая температура ~4000k), освещённость >360лк - смотрим на пол и стены, контрастный рисунок хорошо различим, но мелкие детали и полутона сливаются, и приходится напрягать зрение, при этом поверхность сильно бликует.
Станция Технологический институт (на дату 08.12.2021) - освещена лампами МГЛ (разной степени "усталости"), освещённость ~200лк - очень хорошо видно рисунок и мелкие прожилки на мраморе/граните, детализация выше, чем при освещении люминесцентными лампами.
2. Домашний эксперимент
Для эксперимента дома вам потребуется лампа накаливания, очень советую использовать низковольтные галогенные лампы, толстая спираль и номинальное напряжение даст более приятный спектр, с большим количеством фиолетового и зелёного в спектре, светодиодные лампы лучше использовать тёплые, также для сравнения можно добавить качественную люминесцентную лампу.
Суть эксперимента предельна простая: создать освещённость в 200лк и 800лк, посмотреть, как выглядят под этим светом мелкие предметы и сложные текстуры. Данный эффект будет усиливаться со временем. Данный эксперимент лучше проводить вечером, когда солнце уже сядет за горизонт.
Промежуточный вывод
Для того, чтобы разглядеть мелкие предметы или текстуры поверхности, приходится напрягать зрение или сильно увеличивать яркость освещения светодиодами, что приводит к нежелательным бликам поверхности и напрямую влияет на экономию электроэнергии и энергоэффективность, также сильно возрастает расход витамина A в организме (об этом в следующей статье). И влияет на это фиолетовый, UV-A, ближний инфракрасный. Не забываем про "программную" обработку данных мозгом, видимо края видимого спектра являются неким триггером о том, что солнце в небе.
Хочу привести таблицу эффективности популярных источников света, если честно устал от рекламы светодиодов с КПД в 90%. *1 данная таблица 2010 года
Учитывая, что новые HiCRI светодиоды делают на синем кристалле 460нм, а не 440нм, как ранее - то имеем ещё более "ужатый" видимый спектр. Кто решил что этого "хватит" человеческому зрению - большая загадка. Именно с самого своего начала человек жил под солнечным светом и глаз адаптировался именно к нему.
Исходя из данных таблицы, можно сделать вывод, что лампой с самым полным спектром, приближенным к солнечному - является лампа МГЛ.
Почему тёплый свет?
Почему лучше лампы тёплые? В интернете гуляет такой график "комфортности" освещения в зависимости от ЦТ - кривая Круитхофа
Кривая Круитхофа не содержит фактических данных, которые стали основой для её построения, а лишь указывает на приблизительные соотношения освещённости и цветовой температуры для комфортного искусственного освещения. В связи с этим, научная ценность кривой неоднозначна.С него хорошо видно, что если мы хотим "комфортный" холодный свет, то освещённость должна быть >1000лк в помещении, а это уже затратно. Верить в это или нет, вопрос исключительно личного мнения - например, я с ней согласен, только с одним условием - этот график совершенно не подходит для светодиодного освещения.
Что дальше
Фанатам светодиодного освещения, разочарованным данной статьёй, могу лишь только посоветовать SORAA VIVID стоимостью >2000 руб за 470 люмен, в которой исправлена часть проблем светодиодного освещения ценой уменьшения светоотдачи до <50 люмен на ватт, но проблема быстрой деградации люминофора осталась, а тем, кто хочет получить по-настоящему комфортное освещение, предлагаю немного подождать.
Уже скоро -
Дополнительная литература
*1 Очень рекомендую к прочтению - справочник светодиодное освещение - 2010 Koninklijke Philips Electronics N.V его составляли на заре светодиодного освещения, с того времени мало чего изменилось.
По желанию можно почитать, но мне понравилась меньше - Элементарная светотехника - 2013 Варфоломеев Л.П.
Soraa LED - новый проект Сюдзи Накамура, изобретателя синего светодиода. Данный проект направлен на устранение текущих проблем светодиодного освещения, на базе синего кристалла и жёлтого люминофора.
Читайте далее:
Часть 2. Светодиодное освещение, проблема левой стороны (уже скоро)
Часть 3. Светодиодное освещение, проблема правой стороны (уже скоро)
В связи с большим количеством писем по теме #мглдома, будет представлен большой пост с популярными вопросами, ответами и рекомендациями
upd 12.2021 Как показала длительная эксплуатация и отзывы людей, участвующих в тестировании данных светильников. Лишь некоторая часть плафонов из массмаркета пригодна для использования вместе с лампами МГЛ, хотя это в той или иной степени относится ко всем источникам света. При высоком световом потоке данных ламп, возникают неприятные артефакты. Свет становится неуютным. Особенно хорошо это заметно при использовании молочных плафонов сделанных по технологии химического метода матирования.
Такую задачу поставил Little.Bit пикабушникам. И на его призыв откликнулись PILOTMISHA, MorGott и Lei Radna. Поэтому теперь вы знаете, как сделать игру, скрафтить косплей, написать историю и посадить самолет. А если еще не знаете, то смотрите и учитесь.
Пост-заявка одновременно в лигу Тупых и лигу Самоубийц.
Приехала в гости девушка, вечером легли спать. А в другом углу комнаты - выключенный компьютер. Выключен-то он выключен, но светодиоды горят, и не один: на корпусе кнопка светится, на мониторе тоже, лампочка на кнопке тройника. Два светодиода на часах, один на блоке зарядки. Две на роутере, ещё пара лампочек на какой-то хрени. В общем и целом штук 10-15 их.
Засыпаю. Сзади голос девушки: "А нельзя лампочки погасить? Мешают спать."
Я сквозь сон: "Да что ж они вам всем мешают-то!" - и получаю мощный удар в спину! Выжил, объяснил, все вроде хорошо. Но осадочек остался.
