Как поживает троллейбус 0035 в городе Химки?
Над трудягой-троллейбусом 0035 полным ходом кипит работа! И да, признаемся, это наш первый опыт подобного восстановления. Но, как и обещали ранее, это не просто ремонт, а настоящий апгрейд до уровня «Троллейбус 2.0: Возрождение Тролзы»!
Мы трудимся над ним так, как будто создаём кибертранспорт будущего, собранного по чертежам недавнего прошлого!
На данный момент проводятся сварочные работы по накладкам (на которые крепится вся эта блестящая красота корпуса и стёкла).
Ржавые конструкции рамы, увы, приказали долго жить, поэтому мы заменим их на новые, искрящиеся свежестью! Раму усиливаем так, чтобы она выдержала не только все наши «электропотрясения» , но и любые дорожные приключения!
Большинство профилей несущих конструкций отправились на заслуженный отдых в утиль, а на их место встают новые и прочные. И, разумеется, какой же апгрейд без капитального ремонта каркаса? Мы тут не просто латаем дыры, мы творим чудеса инженерной мысли!
Далее по плану - антикоррозийная обработка, чтобы никакая ржавчина не посмела позариться на нашего любимца! Обрабатываем так, что он будет выглядеть как новенький прямо с завода Энгельса!
Ждите его триумфального возвращения на маршрут! Он засияет ярче утреннего солнца, удивит своей плавностью хода и, конечно же, завоюет сердца всех пассажиров своим обновлённым видом!
Троллейбус номер: 0035 возвращается, чтобы и дальше покорять наш городской округ свей «электромагией»!
P.S.: У каждого троллейбуса есть свои секреты и уязвимости. Какие слабые места этой модели известны лично вам? Делитесь своими знаниями, помогите нам сделать его ещё лучше!
Показать полностью
3
44фз и неисполнение контракта
Выиграли контракт на ремонт кислородной станции в больнице. В тз замена двигателя, пусконаладка. Заказали, привезли, установили двигатель, 55квт, весом 350кг.
двигатель запускается по стандартной схеме звезда - треугольник. Ременная передача вращает компрессор. Компрессор не в клине, вращается все свободно. Он работает 2 часа под нагрузкой и происходит межвитковое. Покупали в другом городе, по гарантии не вижу смысла отправлять, если перекос фаз с нашей стороны, то пусковые токи сожгли одну из обмоток. В придачу залипший главный контактор на 95 ампер, движка еще около часа была настолько "теплая" руку удержать нереально. Ситуация тупик. Контракт не подписывают, т.к. просто не успели, а сейчас он сгорел. Заказчик в шоке мы в ахере. До конца исполнения контракта еще месяц, что делать хз. Как вариант поставить монитор с регистратором напряжения, чтобы определить есть ли проблемы с линией подачи напряжения, но это чисто для себя, чтобы понять в чем причина. Могло ли такое быть из-за брака двигателя, он так то не дешевый и как минимум на 200 тысяч уже попали, перемотка его стоит дороже чем новый, к слову.
и главный вопрос. Как мотивировать заказчика закрыть контракт и дальше уже решать проблему. Этот двигатель кстати не первый, сгорел изначально родной, потом его перемотали и он сгорел опять, сейчас горит новый. Проблема есть, жаль, что поняли про нее такой ценой.
Дедушка итальянец с замком
В карточке вызова: индезит не включается.
Поселок Абрамцево. Еду в ожидании цыган... Издали вижу дом вроде не похож. А и вправду выходит наш дедушка Валерий. Фухх.... Выдохнул. Встреча с цыганами отдельная история.
Встречают меня самые простые бабушка и дедушка и их внучка.

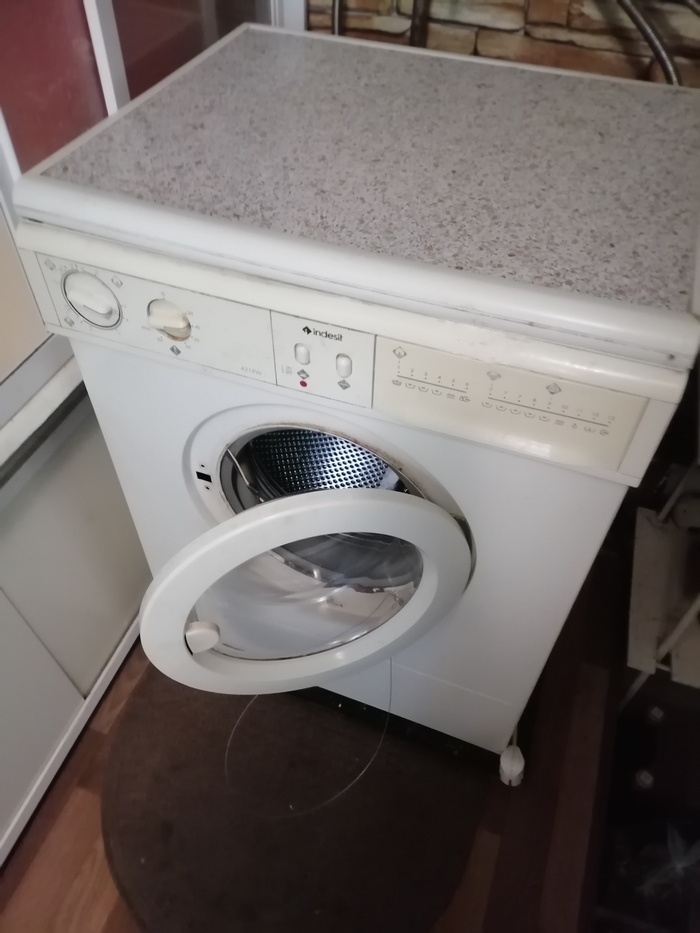

Провожают меня к больному. Вижу нашего итальянца, уже залсуженного ветерана борьбы с нечистотами.
По моим примеркам дата его сборки и производства года 97-99.
Да это та самая практически механическая стиральная машина. Там где имеется программатор который крутится в одну сторону с характерным звуком.
Наблюдая всю эту картину пока мне описывают проблему. Пытаюсь вспомнить с какой стороны подойти и с чего начать. Дедушка говорит проблема в клапане заливном. Наврядли.
Выйдя на перекур и на подумать разговорились с дедушкой. Оказывается сын умер 5 лет назад а в день ремонта была годовщина его смерти. И осталась им внучка. Довольно печальная история, которой я проникся.
Начинаю процесс диагностики. С чего же стоит начинать я и не помню. Ладно думаю руки вспомнят. Приступаю к делу.
И вправду увидя картину изнутри, вооружившись мультиметром голова начинает вспоминать как все устроено.
Идя по цепи от розетки дойдя до кнопки включения все в порядке. Ищем что далее идет по цепи.
Лирическое отступление может кому бужет полезно. В данных моделях сма с программатором все впринципе интуитивно понятно сделано максимум без электроники. Допустим тэн включается через датчик уровня воды. Датчик температуры чаще газовый. И наш случай о том что запускается стиральная машина только при закрытой двери.

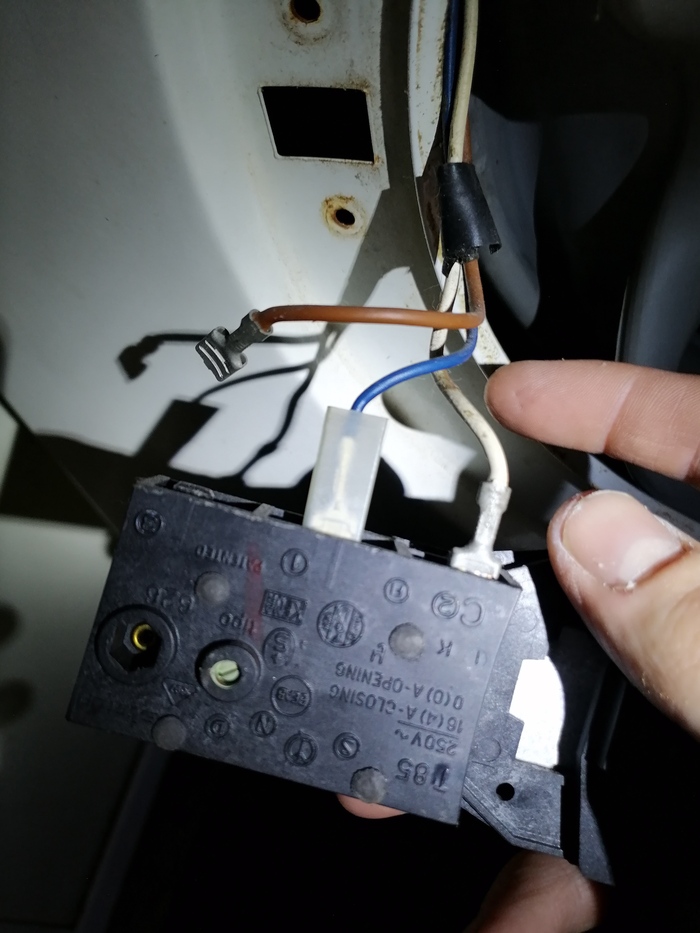

Спускаемся к нашему устройству блокирующему люк в простонародье УБЛ.
Прозваниваю, все в порядке таблетка нагревания целая.
Проверяю ппрямым запуском от 220в все работает.
Затем подключаю снова и закрываю замок напрямую руками и о чудо техника ожила, обрызгав меня немного водой из открытой двери.
Ну чтож и данная история подходит к концу поменяв замок я и дед очень обрадовались.
Пока я работал за моей работой наблюдал тех надзор в лице милого и любопытного котика. Которого приходилось пару раз снимать со стиралки так как он так и норовил помочь, а я боялся что он не знает техники безопасности. Но затем он удобно устроился в моем пакетике с запчастями.
P.s благодарю тех кто дочитал до конца. И что касается цены ремонта то нужно вернутся к теме смерти сына то это меня растрогало поэтому замена была фактически бесплатной, я был рад и полученному пакету очень вкусных яблок.
Всем добра. Берегите близких
Показать полностью
3
Ремонт Huawei MateBook D16: матрица пострадала — ноутбук выжил!
К нам на стол попал свежий Huawei MateBook D16 (2024).
Симпатичный, мощный, алюминиевый — но с одной бедой: удар в крышку дисплея и матрица пошла классическими “полосами”. Выглядит эффектно, но работать невозможно.
Что ж, приступаем к спасению.
Из истории клиента: ноутбук — ребёнка. Во время игры что-то пошло не так… В итоге — вмятина на корпусе. Жаль, что фото не передаёт масштаб произошедшего.
Разборка и диагностика
Первым делом — снимаем нижнюю крышку, отключаем шлейф аккумулятора и шлейф матрицы, чтобы работать безопасно, без риска короткого замыкания.
Откручиваем крепления и аккуратно отделяем матрицу от топкейса.
Рамка у этой модели держится на защёлках и двухстороннем скотче — чтобы снять её легче, нагреваем матрицу на нижнем подогреве.
Снимаем рамку.
Далее видим белый двухсторонний скотч — при помощи пинцета аккуратно вытягиваем его из корпуса.
Выравниваем корпус с помощью молотка и металлической пластины. Получилось ровно, хотя лёгкие следы от удара всё же остались.
Подкидываем новую матрицу для проверки — картинка идеальная, без битых пикселей и засветов. Отлично!
Наклеиваем новый двусторонний скотч на матрицу и рамку дисплея, центруем, аккуратно вклеиваем её в корпус и возвращаем рамку дисплея на место.
Всё ровно, без люфтов и перекосов — как с завода.
Собираем ноутбук в обратной последовательности, подключаем аккумулятор, включаем — и любуемся чистой, яркой картинкой.
✅ Итог.
MateBook снова в строю, как ни в чём не бывало.
Стоимость ремонта составила 20 000 рублей.
г. Москва, docdevice.ru
По всем вопросам пишите в Телеграм
Подписывайтесь на наш Телеграм-канал
Показать полностью
15
2
Портативное пусковое пуско зарядное устройство для автомобиля HIGH-POWER ТМ15
Прошу в помощи в определении названия сгоревшего элемента U6 платы зарядного устройства.
Показать полностью
2
Nintendo 2DS — не видит картриджи. Нужны контрольные точки на плате / резистор CD
Ребята, нужна коллективная экспертность. 2DS, ревизия PWB/CPU(AU-C/FTR-01).
Слот механически целый, контакты ровные, чистые. Несколько картриджей проверены — рабочие.
Что уже проверено:
CARD_DETECT (CD) на пэдах 18/19 у слота — работает
→ при вставке просаживается до GND1.8 В для интерфейса присутствуют
VDD_CART (3.3 В) на пин 8 система не подаёт, реакции нет
Если принудительно подать 3.3 В на пин 8:
Консоль включена: ток ~52–53 мА
Консоль выключена: ток ~13–14 мА (с картой +1 мА)
На линиях данных тишина → SoC не запускает CLK/CMD
Вывод по тестам:
SoC/PMIC блокирует включение питания GameCard-порта, т.к. Power-Good на своей стороне не проходит либо CD не доходит до SoC-логики.
Что НЕ обнаружено:
нет дискретного ESD-массива возле слота
нет видимого 0 Ω/FB непосредственно в линии VDD_CART возле слота
дорожка питания уходит на внутренний слой
плата на обратной стороне почти пустая
Нужна помощь сообщества:
1️⃣ Где найти резистор (или цепь) CD после слота, именно на стороне SoC этой ревизии FTR-01?
Чтобы убедиться, что сигнал «картридж вставлен» действительно доходит до SoC, а не «умирает по дороге».
2️⃣ Может ли кто-то подсказать контрольный пад для VDD_CART-sense на стороне SoC/PMIC?
(куда смотреть мультиметром при включённой консоли)
Доп. вопрос (если кто сталкивался):
Есть один-единственный керамический конденсатор на линии VDD_CART.
По ёмкости живой, ESR нормальный. Стоит ли для чистой диагностики всё-таки временно его снять, чтобы подтвердить, что внутренний ключ PMIC — единственный потребитель этих 52 мА?
(Думаю, что он жив, но вдруг в этой ревизии он часто умирает «под напряжением» → SoC видит fault и блокирует VDD.)
Если у кого есть схема питания картриджа или просто “пальцем покажи” резистор CD — буду очень благодарен! Ремонт интересный, хочется добить до конца, но без точек на плате — «шахматы вслепую».
Показать полностью
3
Коллективу авторов СП 256.1325800.2016 - респект! Но без уважухи
В проекте изменения №9 наконец-то взялись за приведение терминологии к единообразию. (Речь про СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа" с Изм 1...8, самый адекватный, актуальный и полный документ по теме).
В частности, вместо чудного названия "3.1.62 устройство защитного отключения дифференциального тока; УДТ" (а этого устройства не сыскать ни в ГОСТ, ни в продаже) теперь нужно говорить просто "ВДТ", согласно ГОСТ на эти устройства.
Было:
Станет:
Правда, я уверен, что народ ещё много лет будет использовать вульгаризм "УЗО". Я в том числе))) Но сейчас не об этом.
Чтоб жизнь мёдом не казалась
С термином определились, почему бы теперь не говорить единообразно по всему документу? Но нет. Читателям этого важного Свода правил жизнь не должна казаться мёдом.
Пример.
В п.15.36 говорится про "автоматический выключатель, управляемый дифференциальным током". А таких устройств у нас два: с защитой от сверхтоков и без оной. Как догадаться, речь идёт про АВДТ или про ВДТ? Догадываюсь, что речь идёт про АВДТ и ВДТ. Почему бы так и не написать?
Дальше - больше. Там же говорится про "дифференциальный ток отключения 4мА". Можно предположить, что речь, видимо, идёт про номинальный отключающий дифференциальной ток (ГОСТ IEC 61008-1—2020, п.5.2.3).
Но я не угадал. Согласно ГОСТ IEC 61008-1—2020, п.5.3.3, "Стандартными значениями номинального отключающего дифференциального тока являются: 0.006; 0.01; 0.03; 0.1; 0.3; 0.5 А."
Получается, что требование этого пункта выполнить невозможно, поскольку ни ВДТ, ни АВДТ с таким током не существует. Приехали...
А может, кто-нибудь скинет ссылочку на "автоматический выключатель, управляемый дифференциальным током отключения 4 мА"? Или расскажет, чем нужно будет защищать розетки в школах и детсадах, когда изменение 9 вступит в силу?
Показать полностью
