Добрый.
Уже не раз я подлавливаю фирму Асус на восстановленной технике и сегодня хотелось бы рассказать о геймерском телефоне, что это такое, какие проблемы и как asus официально толкает гарантийные восстановленные телефоны.
Итак. Вот как выглядит это чудное творение

Красивое. А главное - мёртвое спустя год xD
Этот пост я соберу из двух телефонов, так как делал их в одно время.
Ситуация по первому: начал отваливаться wifi и блютуз, а спустя время выключился и был таков.
Второй: то же самое, только история интереснее:
Телефон был куплен в днс. За месяц до окончания официальной гарантии начались проблемы с wifi и блютуз, телефон перезагружался и через раз включался. Отнесли по гарантии.
Телефон пролежал там полтора месяца и был выдан отремонтированным по гарантии.
Спустя полгода начались те же проблемы. Wifi, перезагрузки и выключился окончательно.
Клиент снова обращается в днс, где телефон снова отправляют в Москву, где выкатывают вердикт - замена метеринской платы!

Итак.
Как же проводится диагностика у официалов асуса?

Очень просто. Без разбора телефона.
Все гарантийные этикетки от производителя на месте...
То есть телефон покрутили, на зарядку поставили, не включается? С Вас 42 тысячи за замену материнской платы.
Не хотите? Тогда 1000р за диагностику и 350р доставка)
Великолепно) Срубили косарь из воздуха.
Конец истории.
Телефон у меня.
Плата тут двухэтажная, которая просто подключается через коннектор и шлейфы друг с другом

Сразу напрягла термопаста. С завода она должна быть синяя, а тут смесь синекрасной

А вот как выглядит заводская

Интересно, что же дальше?

Кошмар)
В глаза сразу бросился нагар флюса от пайки на защитном экране сбоку

Вроде чисто и следов флюса нет, но.
Процессор то уже отреболлен...
Спиливаю аккуратно часть защитки и снимаю оперативку

Видно, что она посажена далеко не на безсвинец и есть следы очистки компаунда

Ну не завод это.

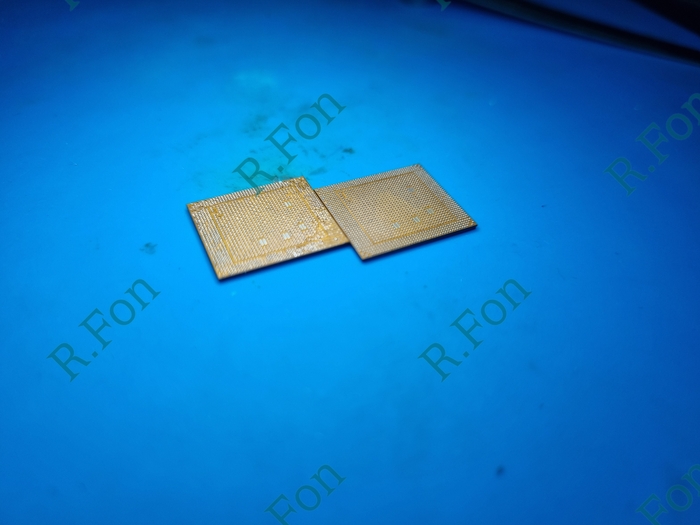

Следом снимаю проц

Вот так вот. Фильтрующие конденсаторы на ядра процессора отсутствуют. Не критично, но это же официальный реболл процессора, который посадили на низкотемпературный припой.
Горячий снап888 и на хрупкий безсвинец 139°?
Да там проц так кипятится, что наверняка этот припой деградировал очень быстро. Полгода всего прошло.
Это надо исправить.
Я делаю реболл на свинецсодержащий припой 183°

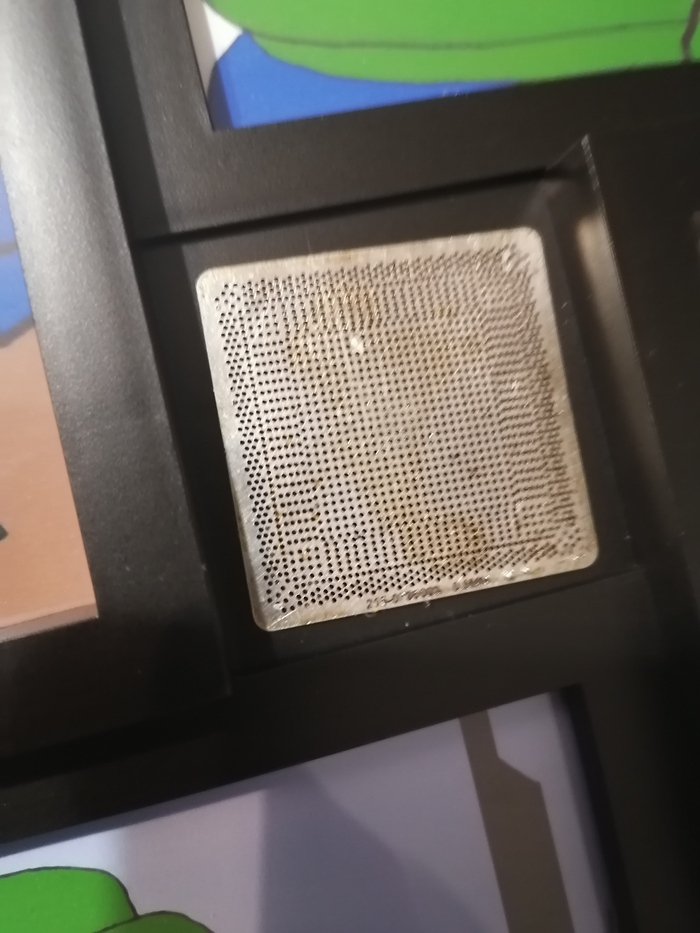

Кстати имею хороший трафарет, который позволяет оставлять конденсаторы на месте.
Сажаю и мазаю точно такую же термопасту, как и офики.

Устанавливаю нижнюю часть платы, мажу поверх ещё пасты. Чем больше тем лучше)

Собираю всё красиво и заклеиваю

Всё работает)

2 из двух. 100% восстановление.

Вот так вот.
Официалы знают проблему, накосячили с охладом и рекомендуют к покупке дополнительный чехол с вентилятором.
Ну а как ещё аксессуары продавать то?)

Такая вот история с игровыми телефонами и официальными ремонтами.

Стоимость моего ремонта 15 тысяч рублей, против 40к у офиков)

Кстати, смарт имеет 3 варианта комплектации 8гб, 12гб и 16гб и чисто теоретически можно попробовать из 8гб версии сделать 16, правда по цене апгрейд будет далеко не гуманный)

Задать вопрос по сложному восстановлению игровых сматрфонов можно мне в телегу или в инсту, а так же доступна электрическая почта, контакты которой можно найти по моему нику в яндексе.
Либо зовите меня тут по призыву @R.Fon.
Примечание: на все соцсети отвечает моя жена. Я лично отвечаю только на пикабу!

Увидимся)

Свой рассказ начну с того ,что ремонтом автомагнитол на коммерческой основе никогда не занимался,чинил свои личные и не более того.Но тут раздался звонок от человека ,который просил посмотреть его автомагнитолу Teyes ,по его словам она при загрузке стала зависать бесконечно на заставке.Он носил ее в сервис ,где ее не смогли прошить и сказали ,что нужно прошить ее через программатор ,но программатора у них нет.

Ага,ага , все так просто подумал я , если магнитола стартует ,значит загрузчик жив,а если она не прошивается ,то скорее всего микросхема памяти вышла из строя и больше она уже никогда не прошьется с этим чипом.Я озвучил человеку свои догадки ,по поводу его магнитолы,сказал что заветный программатор есть у меня в арсенале ,но при этом я честно признался ,что на автомагнитолах я заменой памяти никогда не занимался.Я понимал,что тем самым скорее всего спугну потенциального клиента ,но я рассчитывал на то ,что в городе все таки найдутся люди имеющие и необходимые инструменты и знания и помогут человеку с его проблемой.Это была пятница и конец рабочего дня ,поэтому про этот звонок я благополучно забыл,но человек перезвонил уже на след.неделе ,со словами ,что прошел около 5 мастерских,и все ему отказывались помочь.Я уже имел информацию ,о том ,что выход из строя памяти на этих магнитолах частая проблема,а клиенту она очень нравилась и он очень хотел ее отремонтировать ,поэтому я решил взяться за ее ремонт,тем более я и сам давно хотел разобраться с ремонтом этих магнитол ,а это была прекрасная возможность.Обговорив примерный ценник приступаю к работе.

Вот так она висит на заставке бесконечно,не будем терять время выкручиваем 6 винтов ,отсоединяем шлейфа и достаем плату.

Вот сама плата с напаянной на нее логической платой(зеленый текстолит),на которой и находится сам мозг магнитолы.На ней расположен процессор ,чип памяти с встроенной оперативкой,контроллеры wifi,gps,4g и т.д.Грубо говоря наши китайские коллеги прикрутили к планшету на андройде усилитель и получилась магнитола.Далее отпаиваем защитный экранчик.

И сразу же снимем микросхему памяти .А микросхема эта производства Micron ,которые славятся тем ,что дохнут без всяких причин.Она знакома мне с смартфонов ,где я поменял таких не один десяток.Достаем программатор Z3X ,устанавливаем чип в колодку для EMMC 221 сокета,и пытаемся считать ее.

Программатор сыпет ошибки при чтении ,этого и стоило ожидать.Считать с нее уже ничего не удалось.Ну и ладно.Неисправность мы нашли на 100 процентов.Теперь нужно думать ,чем ее заменить .Чип ,если его заказывать на Али выходит не дешево ,даже тот же Micron,за ёмкость в 64Гб+4 ОЗУ наш китайский братишка просит около 4.5 Кило Рублей.Но в своих закромах я отыскал подходящий чип ,а запаян он был на чудесном ,просто изумительном планшете Дигма,который не проработал и одного месяца и попал под колеса машины.От планшета остались одни уши и небольшой кусок платы .Зная эту модель планшета очень хорошо,я точно знал что чип там должен быть именно 4/64 ,так оно и оказалось.Выпаиваем из дигмы чип,ей он уже точно без надобности ,на чипе гордая надпись Hynix,ну что ж - это нам подходит.Вставляем в программатор Hynix .

Делаем детект emmc ,а тут бац и Samsung.Чудес конечно не бывает,ну если только под НГ ,но он уже прошёл,поэтому не верю.

Как же так ? Кто обманывает глаза или Z3x? А не,это хитренький Китаец на заводе про производству божественных планшетов.)))Примерно такое я уже видел на планшетах этого производителя,только обычно более дешевые микросхемы маркировались ,как более дорогие .Например из Микрона и Тошибы в Самсунг,а наоборот впервые вижу.У меня есть на этот счет несколько предположений ,но если знаете ответ ,зачем так делают пишите в комментарии ,будет интересно почитать.Микросхемы Самсунг более функциональны при замене ,можно поменять ее имя ,можно обновить ее внутреннюю прошивку и т.д.

Ну да ладно ,объем ,тот который нужен нам ,поэтому стираем ее,смотрим смарт отчет-микросхема в прекрасном состоянии ,поэтому можем продолжать.Процессор в магнитоле установлен Spreadtrum ,а значит в этом ремонте не придется вызывать шаманов с бубном ,все будет работать и без этого ,чему я несказанно рад.

Просто размечаем ее ,как старую флеш,и записываем дамп с загрузчиком ,который мы купили на сайте БазарДампов, за 2500 рублей.Я все -таки хочу заработать ,поэтому дамп мы находим бесплатно .

Далее накатываем память .

Запаиваем обратно ,обновляем термопасту везде где она была,а именно на процессоре и микросхеме УНЧ.Собираем обратно ,включаем и прошиваем ее ,через USB.

Проверяем те функции ,которые можем проверить без автомобиля,звоним клиенту и радуем ,его тем ,что не придется платить еще раз дядюшке Ли за новую магнитолу.

По итогу ремонта могу сказать ,что данная неисправность для них будет очень массовой т.к установлены самые дешевые чипы памяти с завода ,самсунг прослужит дольше .

Спасибо за внимание!

Добрый.
Есть у меня один хитрый сервис, который пытается старые телефоны тащить ко мне по аутсорсингу, а новые и дорогие другим, ибо в другом месте дорогие телефоны за копейки делают.
С недавнего времени меня немножко поднастоебенило чинить его трупы со словами:
- Сань, вот телефон не включается, что может быть и сколько денег.
или
- Ну ты посмотри, потом скажешь че там. Только побыстрее.
И всё в этом духе. Короч начал наседать.
Недавно меня бомбануло из за работы (ну я чуть ли не закрываться хотел) и теперь от сервисов беру телефоны только с условием:
Если очевидное или говоришь что неисправно, то я делаю по сервисной цене, а если потребуется диагностика - прайс по клиентской цене.
Хорош.
Вот вчера звонит:
- 13 pro. Там 100% нанд заменить, так как не прошивается. Телефон после воды. Был в сервисе, но не сделали. Глянешь?
Ну ок чо.
Тем более это первый дорогой телефон из его сервиса и вот прям очень захотелось посмотреть, что же там ему нагородили, что от воды сдох нанд)
Привозит

Пффф)
Диагностика как обычно божетсвенна xD
ТРУП. ЗАЛИТА НАНД И ПРОЦ.

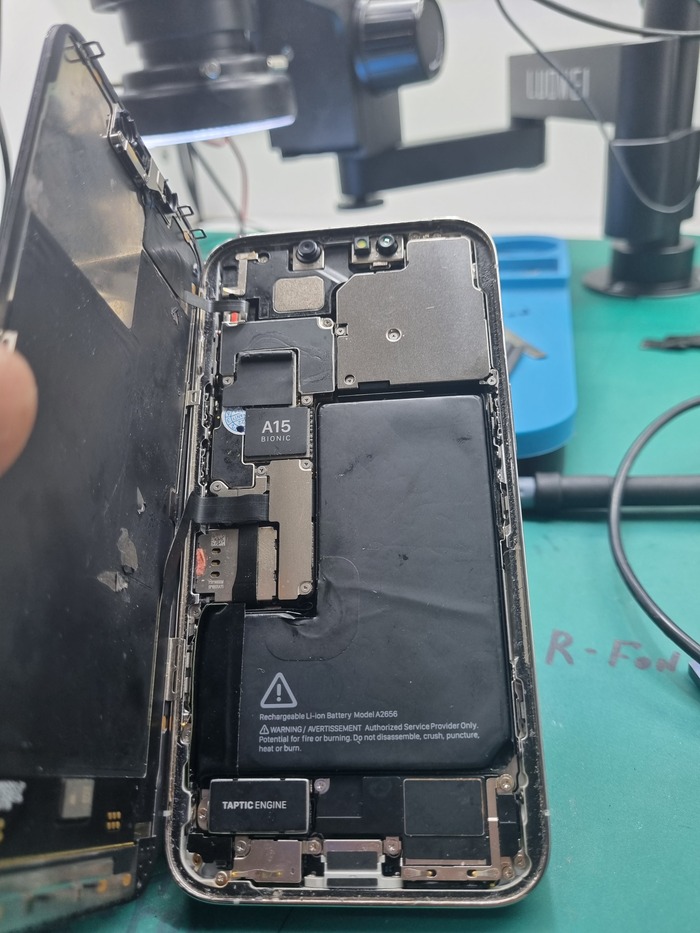

Хорошо. Открываю

Уххх. Из телефона раздался запах бензина или солярки, что уже насторожило.

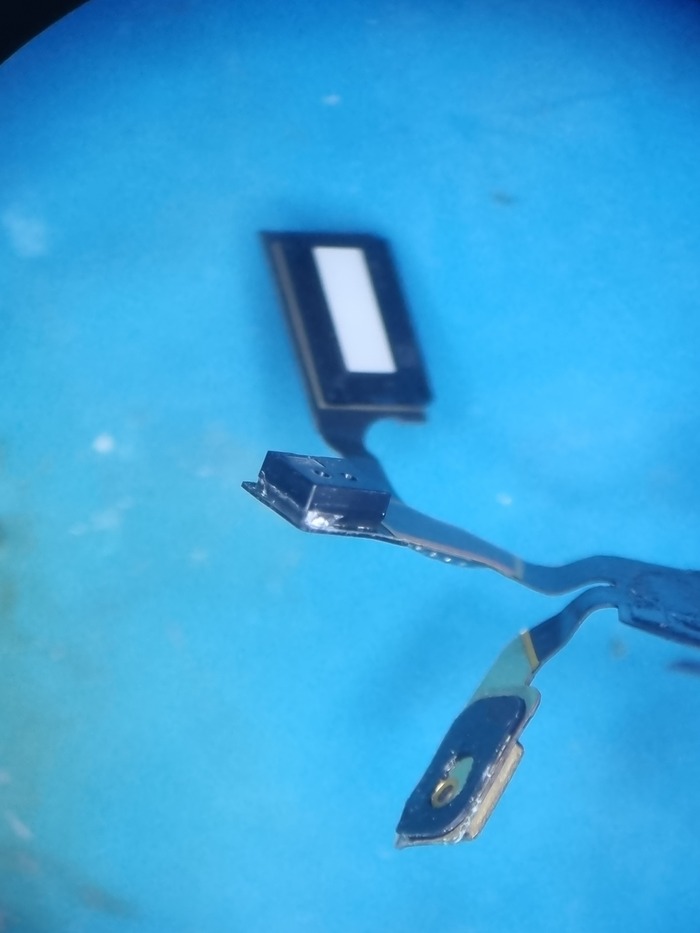

Первым после затопления страдает фейс, верхний шлейф и в некоторых случаях может выбивать линию питания датчика приближения, унося за собой контроллер питания.

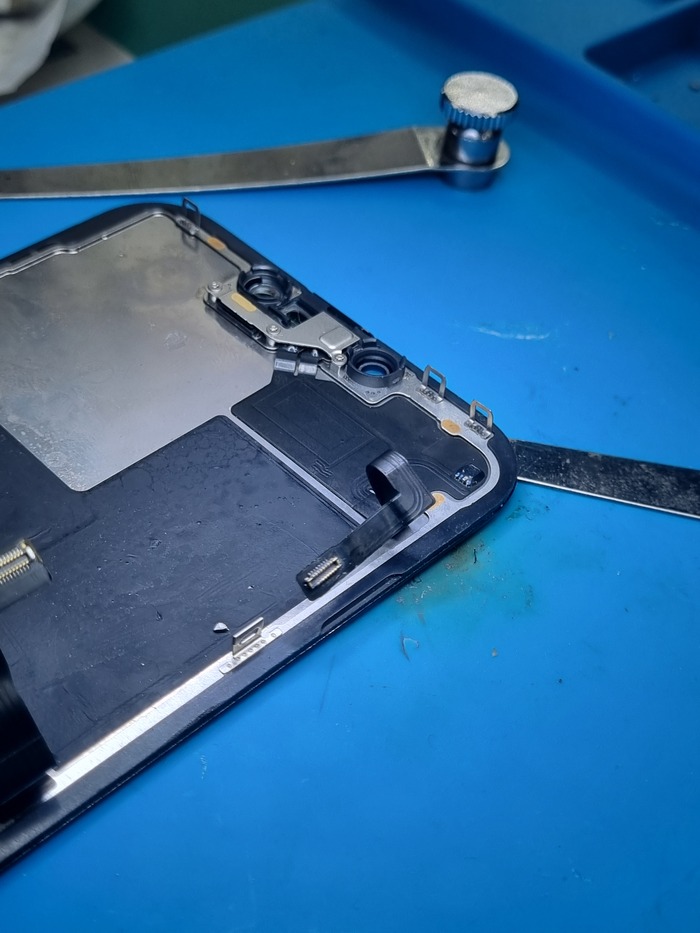

Короч первый способ по опыту - отстегнуть верхний шлейф и вывести телефон из аварийного режима.

Телефон подавал признаки жизни только при подключённой зарядке, значит подключаю телефон к блоку питания и пробую включать

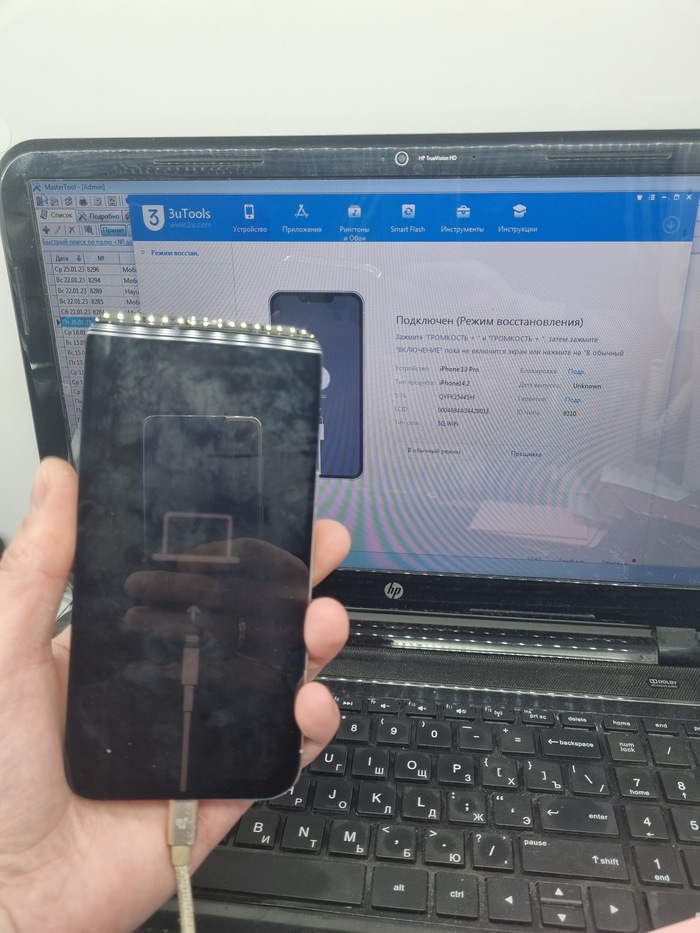

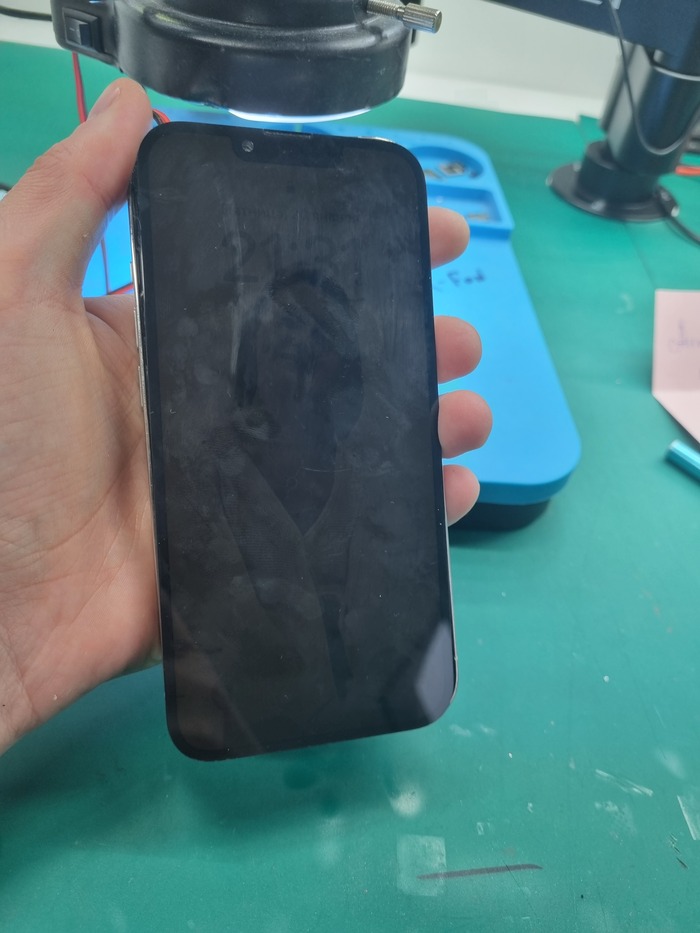

Если присмотреться, то можно увидеть изображение.
Ой, а что это? Оказалось не чип памяти? Ай ай ай. Ошибка в диагностике, ну как обычно, что ещё с совка можно ожидать.
В общем теперь я могу согласовать ценник с "сервисом".
Итак.
Имею следущее:
1. Неисправен датчик приближения
2. Нет полноценной подсветки из за сгнившего коннектора верхнего шлейфа и из за этого телефон не видит датчик освещения, а без датчика не будет подсветки и true tone.
3. Есть паразитное потребление в выключенном состоянии 40мА, из за чего аккум ушёл в защиту и телефон не включался без провода.
Стоимость восстановления согласовал 13 тысяч рублей.

Так, если с первыми двумя пунктами очевидно, то третий требует некоторых навыков и оборудования.

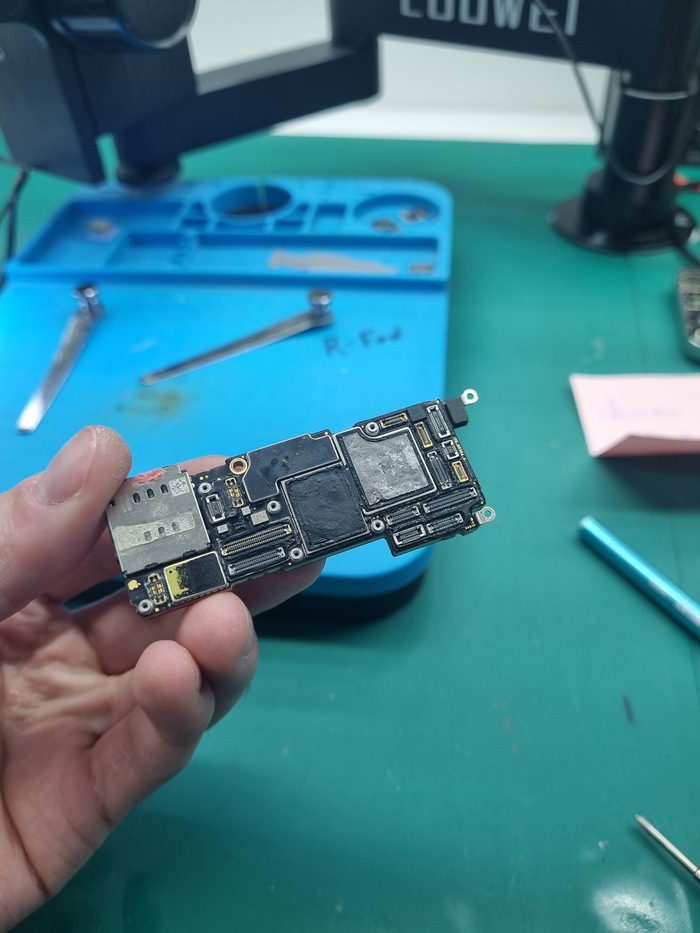

Вот "дохлая" мать

По ней видно, что её жарили и купали в бензине. А мож просто купали и поджигали. Видимо влагу выгоняли xD

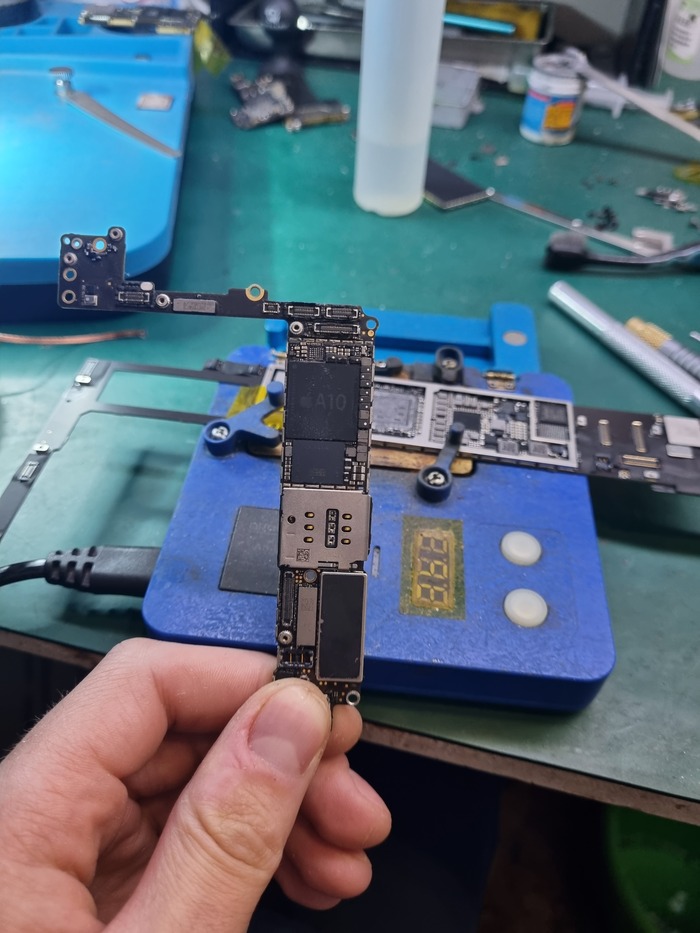

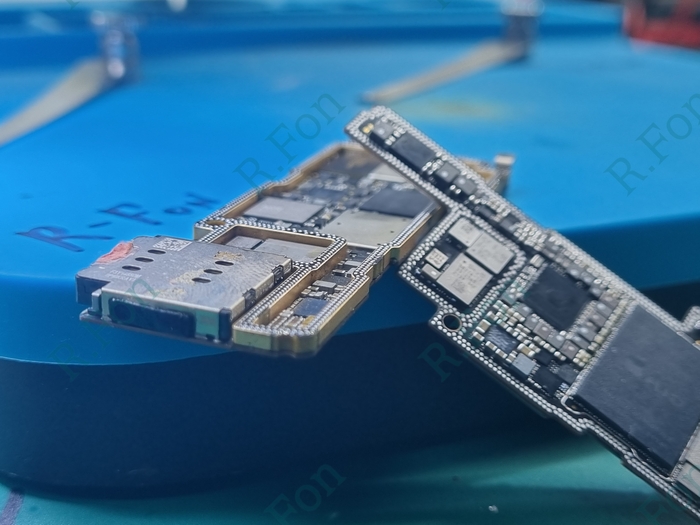

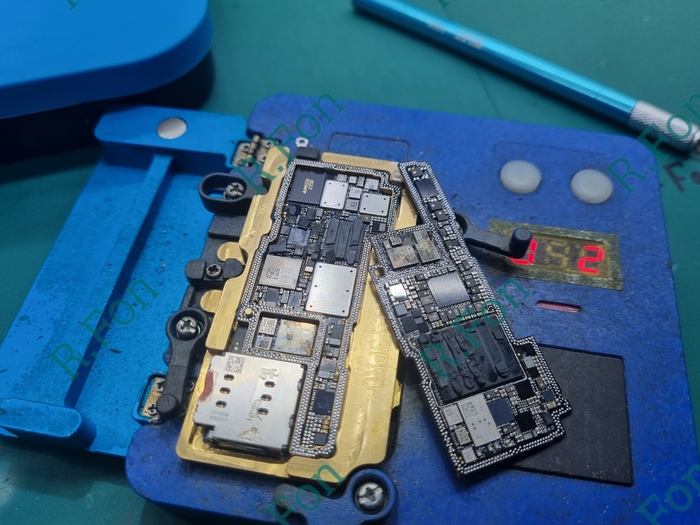

Думать особо не надо, кидаю двухэтажную доску на подогрев и разделяю платы

Сразу кинулось в окуляры следущее

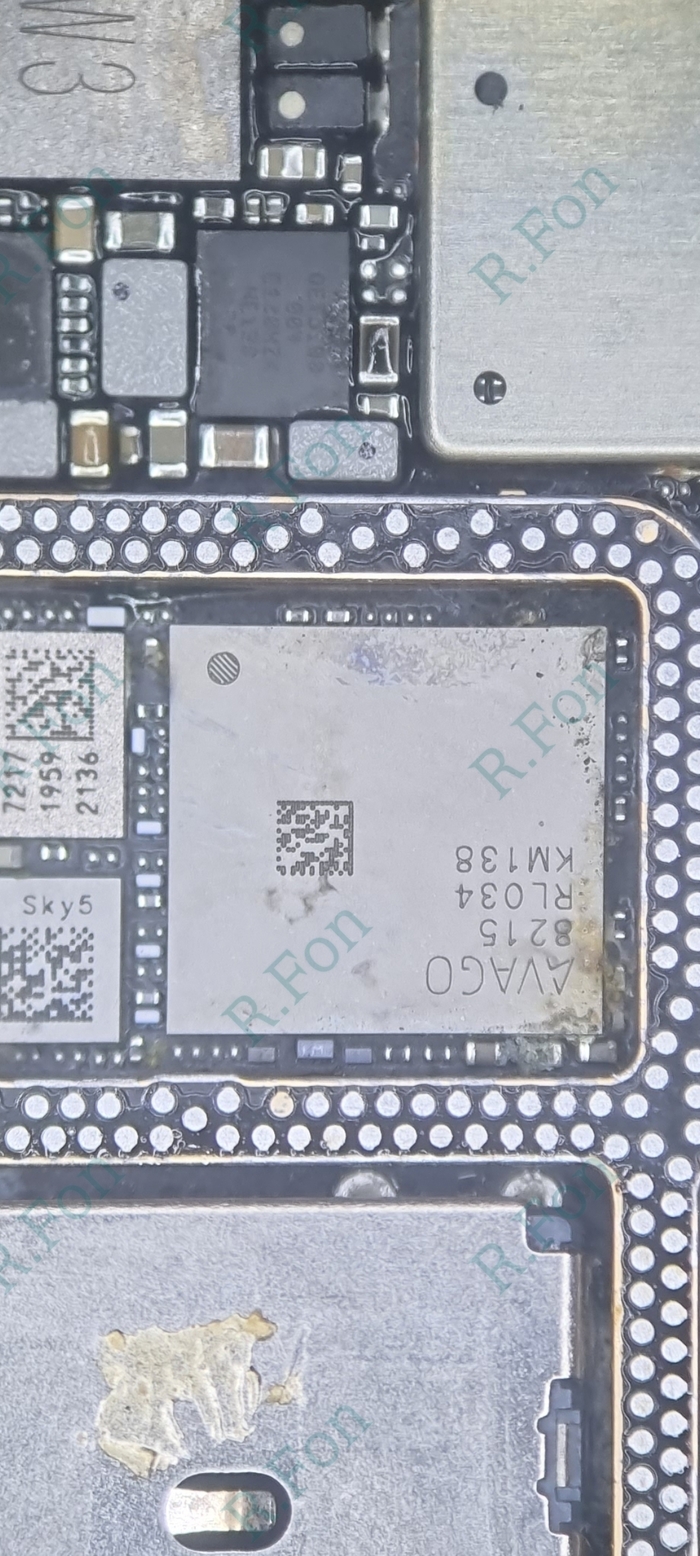

Это главный усилитель частот AVAGO. При его неисправности не будет большинства диапазонов сетей. Симку видит, а сеть не находит (не стоит брать это как за основную диагностику, ибо причин можеты быть много и виноват может быть не всегда именно этот усилок).
Это надо исправлять сразу.
Тупая замена на другую с донора + чистка.
На старой подгнил один контакт питания чипа и рисковать не стал.

С нижней частью я закончил.
Теперь верх

Вот тут то и есть основная поломка в виде поджора аккумулятора в выключенном состоянии

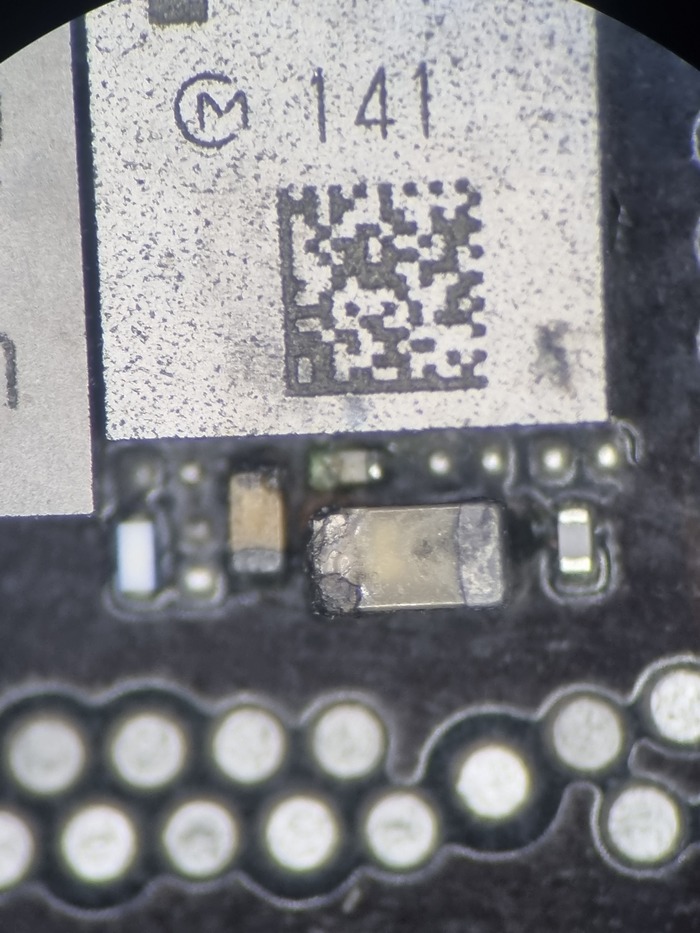

Взорванный конденсатор по основной линии питания. Он уже не проводник, так как разрушен, но чутка протекал на 40мА.
Тут тоже просто.
Отломил и почистил. Ставить обратно не стал, так как сгорели дорожки под ним, да и он дублирующий, коих на линии штук 30. От одного не убудет)

Щас понабегут и скажут, что за такие деньги надо по любому их ставить.
Хотя нет. Брехня. Я их за кадром установил, забыл сфоткать xD

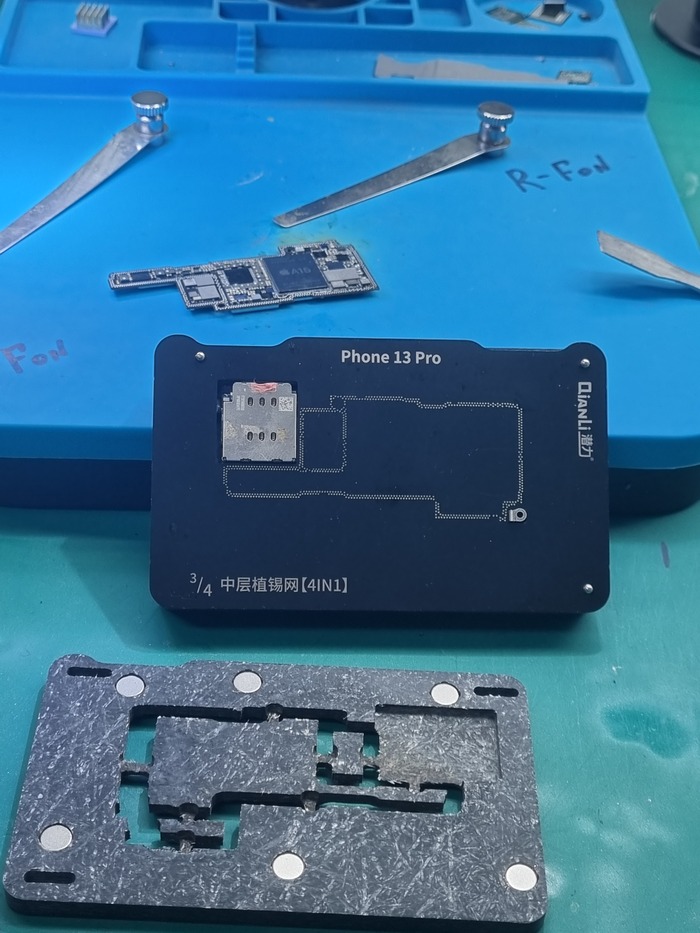

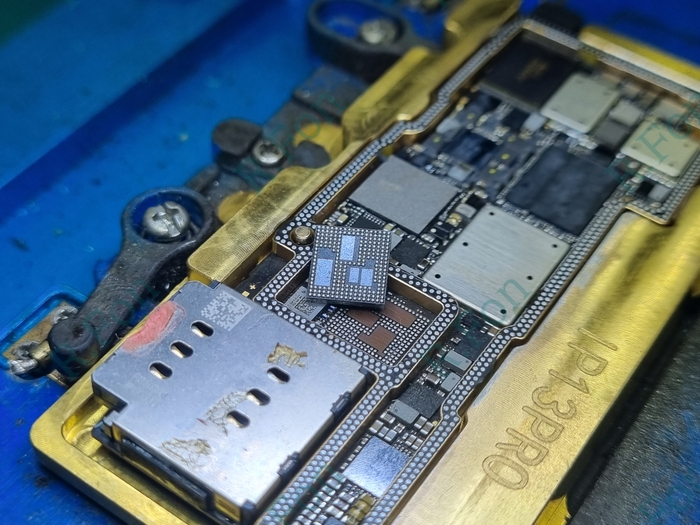

Далее реболлинг межплатной рамы на свинецсодержащий припой 138°С

Красивая карточка с предфинальной запайкой и далее проверкой

Пока на этом конце стола спаиваются и остывают платы, на другом приступаю к работе по восстановлению шлейфа, ибо смысл запускать телефон, если без этого шлейфа не будет подсветки

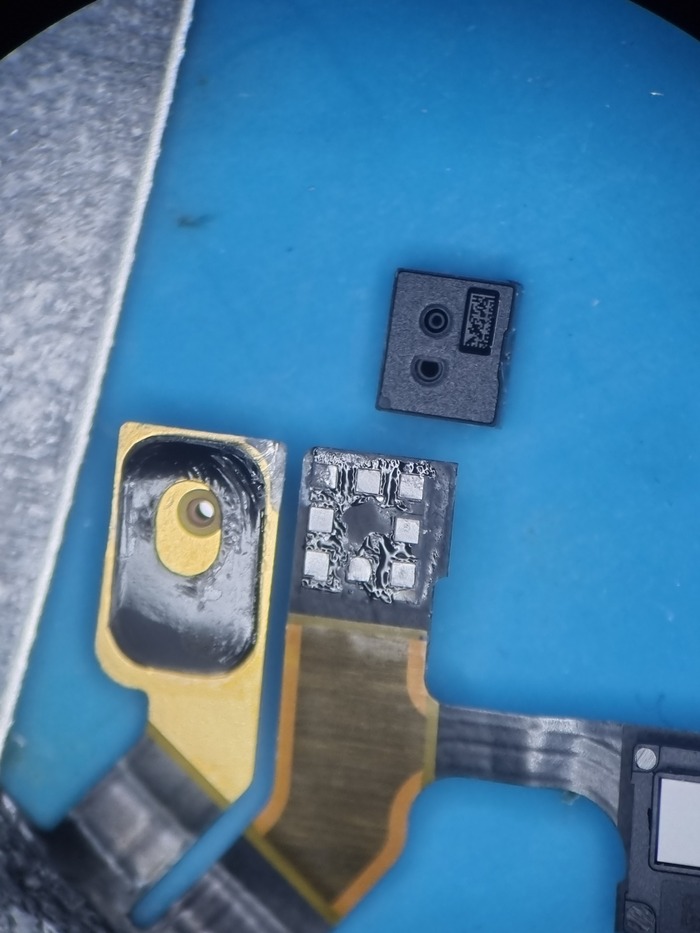

Если приблизить эту карточку, то можно заметить следы водички - корозия.

Отпаиваю, убираю окислы и запаиваю на место. Тут всё просто.

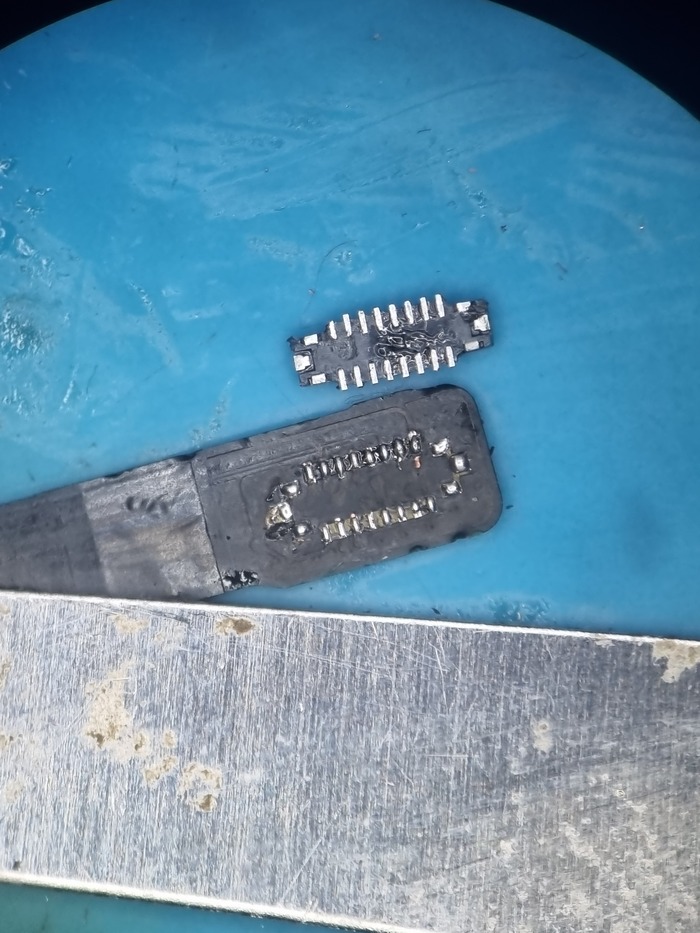

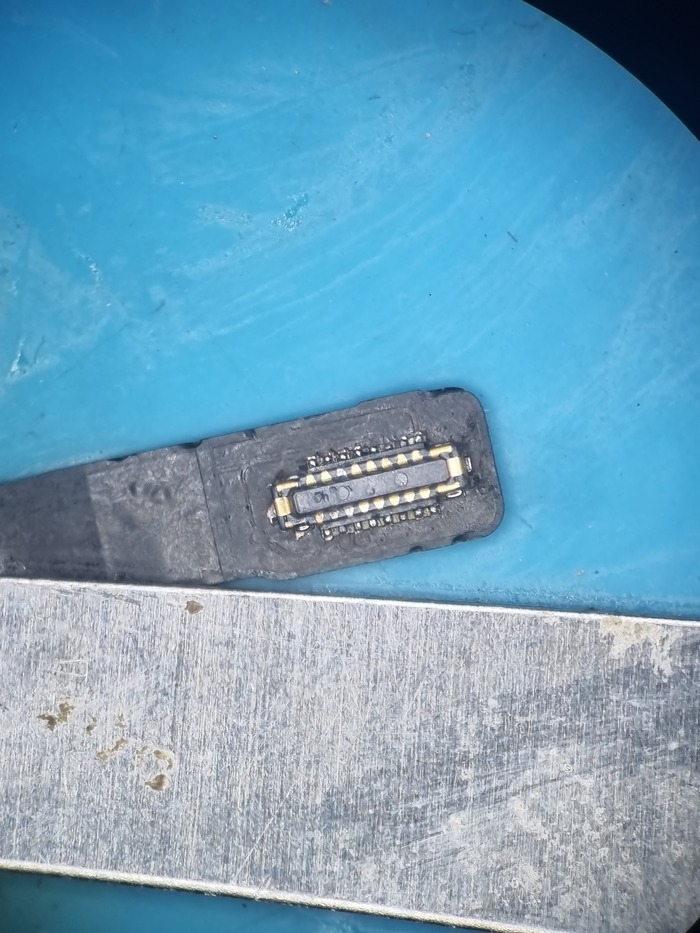

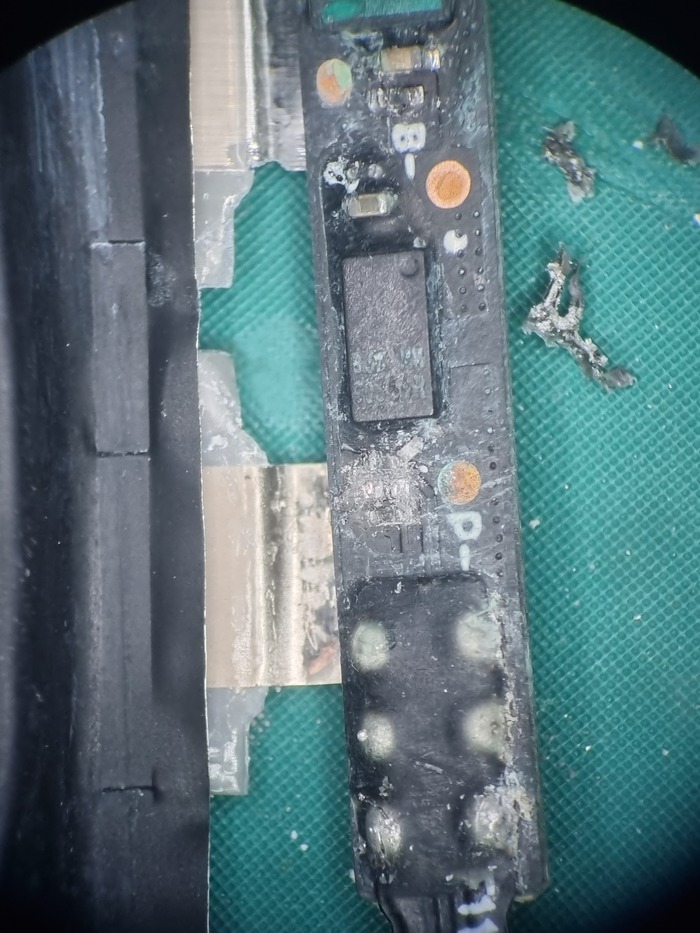

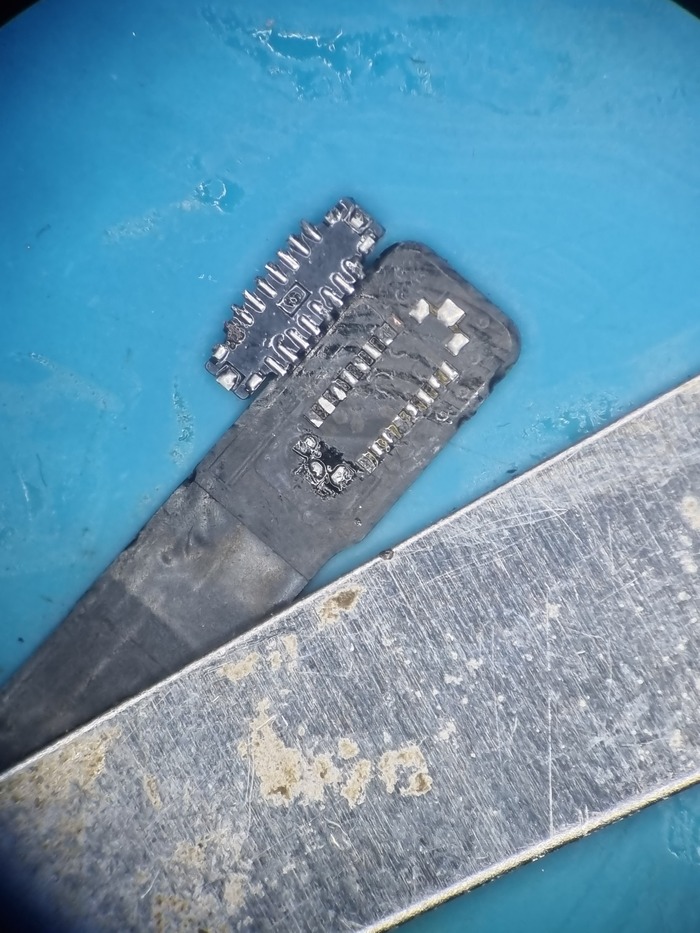

Далее на очереди коннектор, его тоже немножко пожевало

Отгнили как раз таки линии питания датчика освещения.
Это нужно немедленно восстановить

Готов)

Теперь момент икс.
Телефон так и не включился xD

Да ладно, включился, правда только от блока питания. А причина была в дохлом аккумуляторе, который был в защите.
На банке было 3.7в, а вот после контроллера уже никого.
Оно и понятно)

Сгнило и точка xD

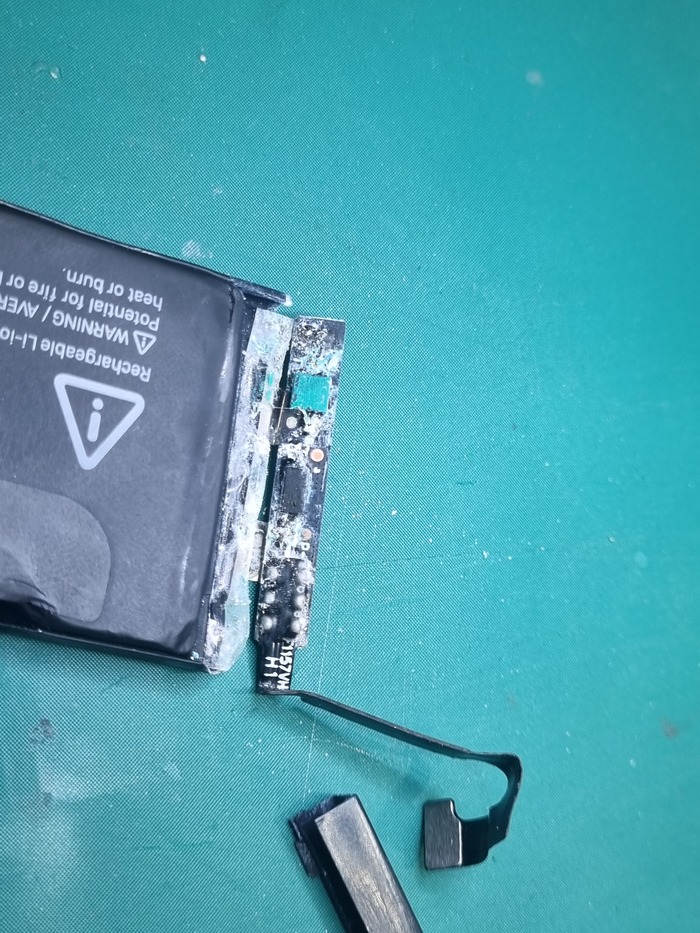

Этот аккум копия и смысла в его реанимации я не видел, но всё же попробую спасти.
Отгнил один из резисторов

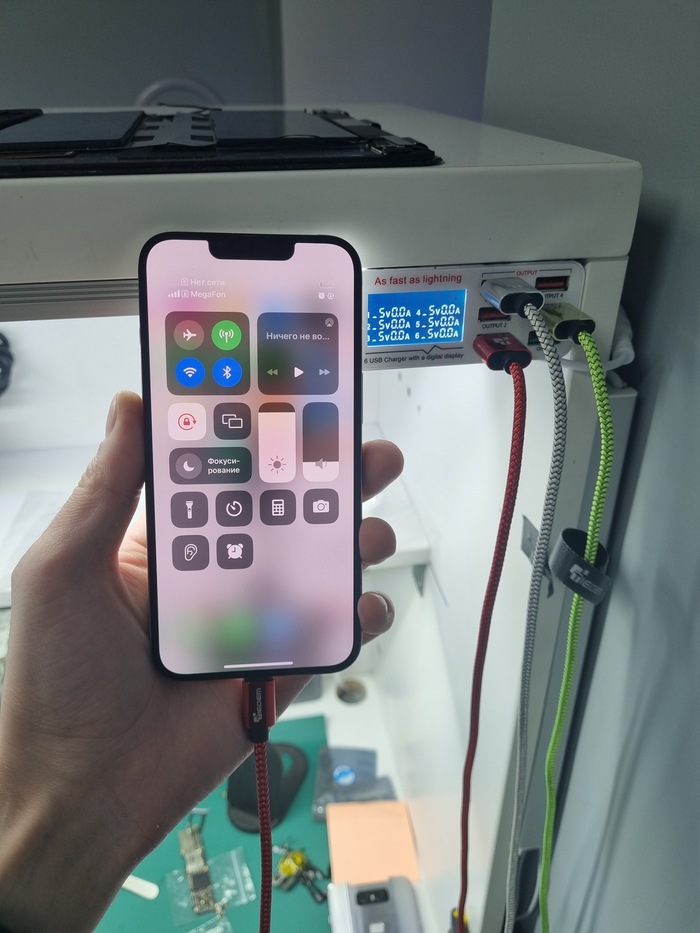

Пропаял и вот телефон включился

Всё работает, кроме face id и не заряжается.
Штош.

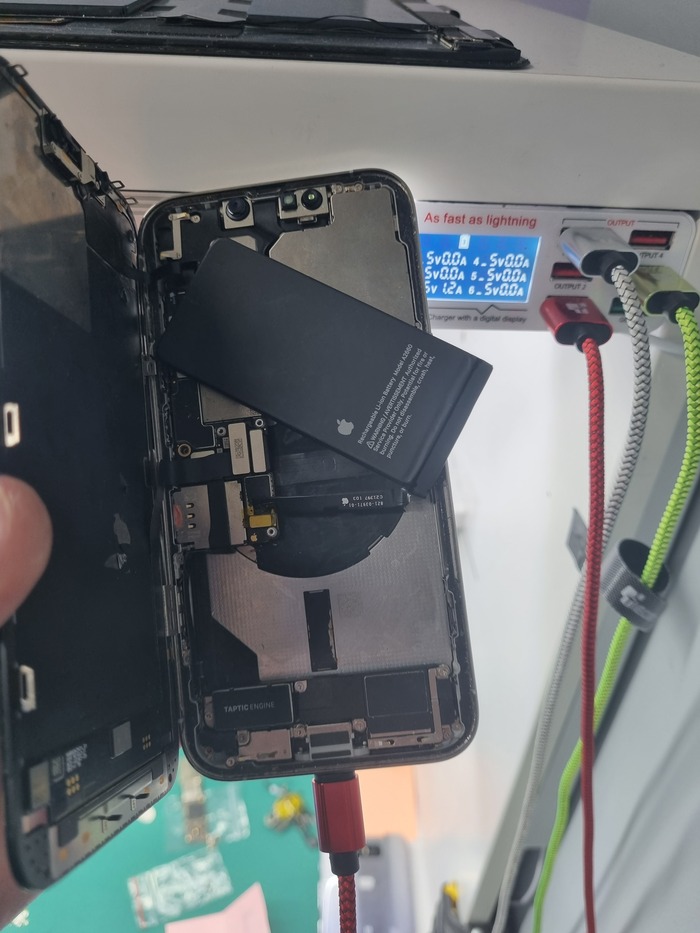

Так как последний аккум я уже установил и курьера от поставщика оригинального 100% аккума уже не было, то решил поставить от 13 micro

Но это только для проверки, что он заряжается и только. Обратно засуну старый копию и пусть сервис сам разбирается с этим (на старом затопленном аккуме телефон работает, показывает заряд 0 и не заряжается. Зарядил его на 1% что бы показать сервису, что телефон включается, остальное не моя забота).
Face id сервис делать не стал, решил за клиента, что ему это не нужно. Ну как знает.

Чищу и собираю по максимально эстетичному, ибо я так люблю)
Проклейку и аккум, а так же чистку от пыли окошек камер пусть занимается сервис, хотя...
С таким подходом, он закинет любой полудохлый аккум и отдаст так как есть.
Но это не мои заботы. Я свою работу выполнил.

Теперь я попробую восстановить хронологию поломки и как это примерно происходило.
1. Телефон искупали. Это следует из того, какие повреждения были внутри платы, куда от пары капель ничего не попадёт, а значит воды было много.
Видимо это из за того, что изначально меняли аккумулятор (кстати с ошибкой и без отображения ёмкости. Я так не делаю и делаю с перепайкой контроллера и обнулением циклов через китайскую плату, которая навсегда остаётся в телефоне).
Человек думал, что заявленая влагозащита действует. Но как бы не так. Даже если аккум и не меняли, через полгода эксплуатации начинает высыхать проклейки и отходить пластиковая рамка дисплея и превед вада)
2. Телефон начал перезагружаться из за того, что вода попала на датчик приближения, а потом завис на логотипе. Клиент несёт в сервис.
3. По пути отгнивает разъём верхнего шлейфа и телефон теряет подсветку.
(В этом случае будет пару секунд яблоко на полной яркости, а потом при начальной инициализации системы оно тускнеет до минимума и кажется, что яблоко беспорядочно загорается и гаснет.
4. Умный "мастер" видит что телефон на яблоке и начинает его прошивать получая ошибку инициализации памяти (ошибку 4013), так как есть проблема на цифровых линиях верхнего шлейфа и система самодиагностики не даёт контроллеру питания полноценно раздать напряжения.
Если всё в телефоне исправно, то напруги памяти поднимаются в самый последний момент, когда идёт переход от самодиагностики и завершение работы запуска микропрограммы процессора, передавая команды на одновременный запуск чипа памяти, путём отдачи комманды дать напряжение контроллеру питания и инициализации оперативной памяти, что бы из чипа памяти началась загрузка данных.
Но. Ошибка же 4013 или по айтюновски ошибка 9, что в интернатах пишут о чипе памяти. Ну вот все и потянули эту дешёвую некомпетентную инфу. И мастера, и клиенты.
А на самом деле ошибка 9 или 4013 - общий дисконнект процессора с компьютером. Не завершена самодиагностика и проц просто уходит в бесконечный цикл опроса оборудования, не позволяя, вернее не доходя до запуска части микропрограммы контроллера usb craken.
Можете это сами увидеть.
Выключаете телефон и подключаете его к компу. Пройдёт много времени, прежде чем Вы увидите подключение, а через секунду будет запуск телефона на рабочий стол с Вашим забытым код паролем xD
5. Мастер гордо диагностирует NAND (чип памяти) и отправляет в сервис, где ему делают ремонты по дешёвке.
6. Там отмывают плату бензином и греют, что бы убрать влагу, а вот про верхний шлейф они забыли. Или не знали.
7. Телефон приходит ко мне и вердиктом труп. Ну сами на первой фотке видели.
8. Мастер ахреневает от озвученной цены, но соглашается и делает наценку для клиента на 5 тысяч дороже.
9. Я делаю как нужно, он мне не верит. Кидаю ему фотокарточки.
10. И наверное самое наглое с его стороны:
Ну ты это, нарисуй квитанцию на 5 тысяч дороже, что бы было 18к в чеке.
А знаете что это значит?
Это значит, что посредник снимает с себя ответственность за ремонт этого телефона, при этом беря деньги за услугу. Соберёт его как попало с говно аккумом или что то повредит, а потом чуть что, то отправит клиента ко мне с квитанцией 18к и ипись как хочешь. Либо клиент сразу пойдёт по адресу из квитка и будет говорить о некачественных расходниках.

А оно мне надо?

Грю сделаю тебе квитанцию, сумму ты заплатишь как клиент и мне нужен его номер телефона для связи и согласования дальнейшего ремонта по замене аккума и ремонта фейса. А вдруг захочет всё по красивому сделать. Я то не знаю об этом, да и клиенту нужно знать, какие недочёты есть в телефоне. Ну и соберу его как нужно, с чисткой и проклейками. Всё как я люблю по педантичному.
Отказался.
Хм, мож я сильно нагло ответил?
Не знаю.
Знаю только одно.
На аутсорсинге на мне и моём опыте ни один сервис не сможет заработать денег больше чем я.
Ну и что утопленных телефонов у меня будет ещё много Xd

Топите ещё.

Задать вопросы по ошибке 4013 можно мне в телегу, а так же в инсту или почту контакты которой можно найти по моему нику в яндексе.
Либо зовите меня тут по призыву @R.Fon

Увидимся.

Добрый.
Впринципе из названия и так всё понятно.
Думаю не стоит дальше рассказывать про ремонт, а для лиги лени пожалуй распишу немного.

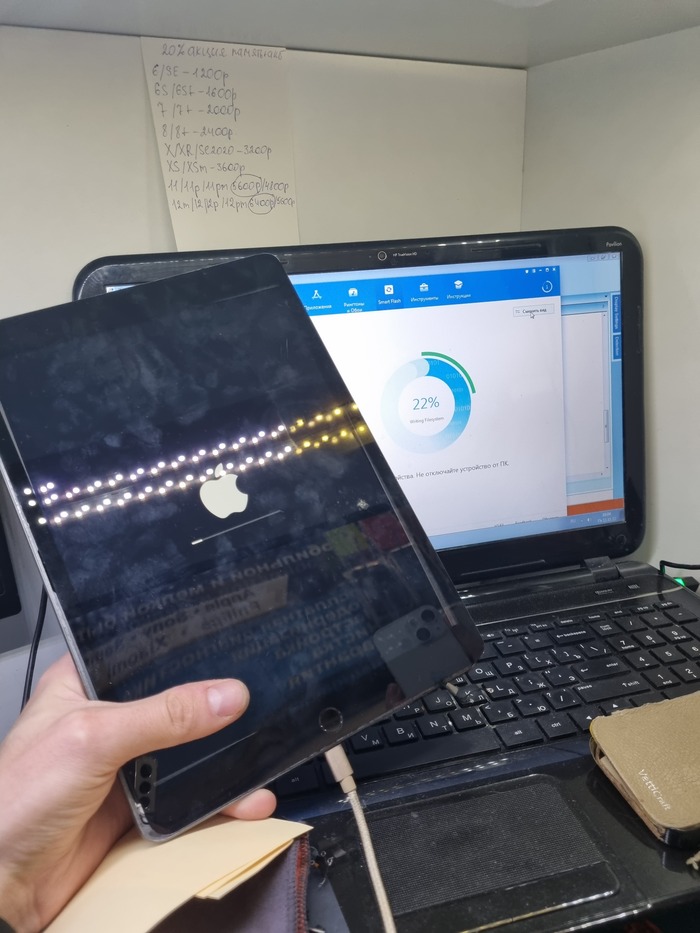

Был есть грунт ipad. Поколение семь.
Как немногие знают, эти модели очень любят в один прекрасный день показать ошибку 4013 и висеть в аварийном режиме, схоронив за собой либо важные данные, либо оставив владельца без утреннего захода в ферму и не нафармить дополнительные ресурсы в игре, а может даже кто то утром не смог включить свет в доме, так как имеет систему умный дом и сходить утром по делам в уборную пришлось вслепую.
Так или иначе в любом случае это неприятно, ведь планшет прослужил всего то пару лет.
Ipad 2 при этом случае может только передать привет от сири такому трупу)
Большинство сервисов практически постоянно говорят что это "память или плата сгорела", только вот материнская плата - это набор из десятка микросхем и сотни их обвязок, которые работают слажено и большая часть их компонентов может выкатить ту самую 4013.
Серия ipad 6,7 и 8 в большинстве случаев отваливает проц с платы и причина тут только одна - отсутствие системы охлаждения.
Понятное дело я бы не стал выкладывать повторный пост, если бы не одно но - ремонт тут немного отличается.
Итак. Сначало нужно правильно поставить диагноз этой плате ipad 7.
Для начала подключаю плату к блоку питания для

При нажатии на кнопку питания сразу идёт малое циклическое потребление 0.06 - 0.100 и и всё.
Тут есть два варианта выяснения:
1. Мультиметром вручную искать короткое замыкание.
2. Купить себе тепловизор, например такой

и экономить много времени на диагностике.
Покажу Вам на этой видоске:

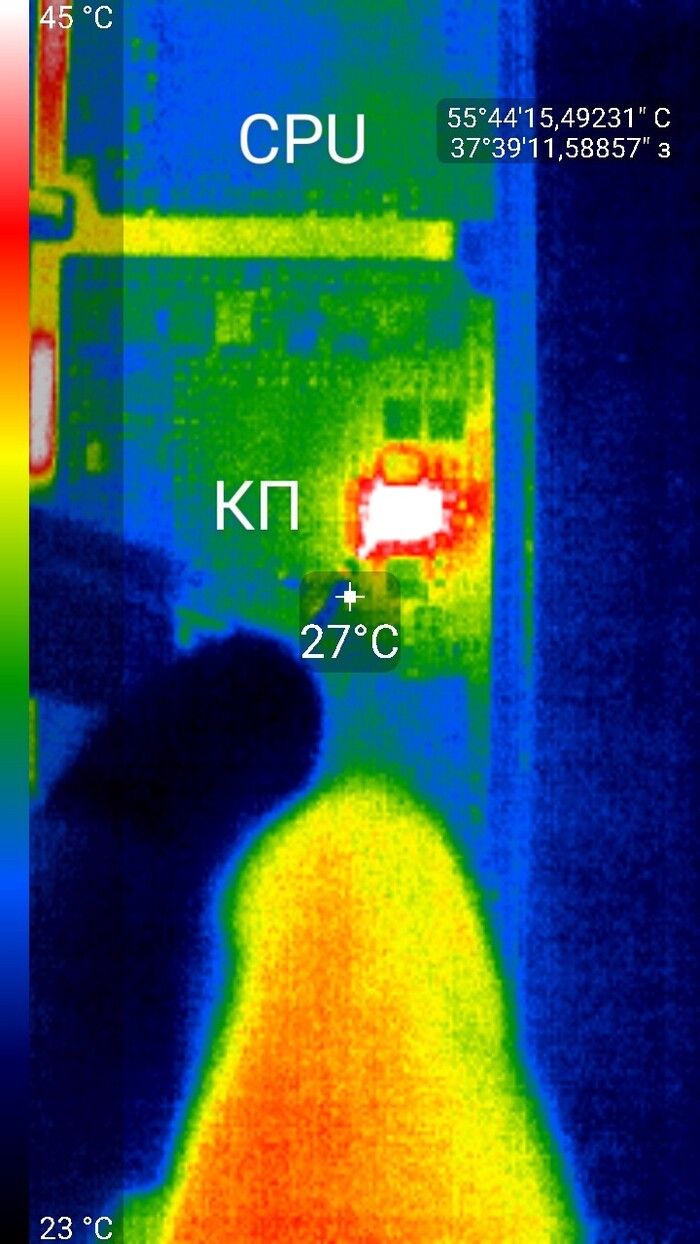

Суть осмотра с помощью тепловизора:
Контроллер пытается раздать вторичные напряжения на процессор, на одной из линий питания есть короткое замыкание.
Система защиты от перегрева срабатывает и контроллер уходит в перезагрузку и пробует ещё. Так до бесконечности.
Связующий между контроллером и процессором это дроссель. Раз он начинает греться, то значит со стороны процессора есть сплошное замыкание.

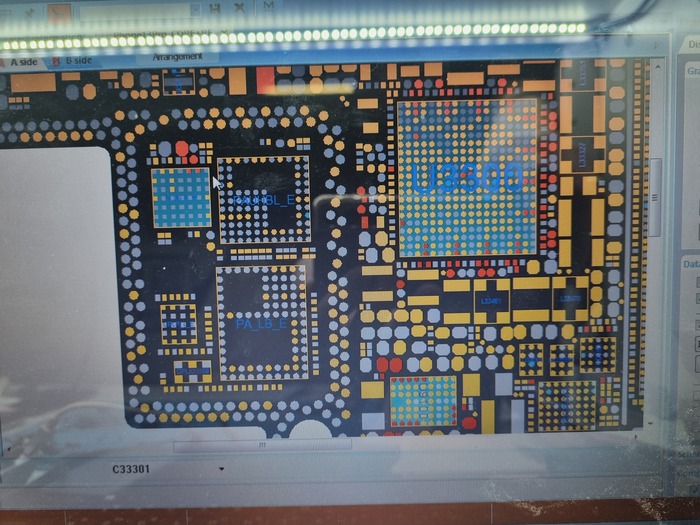

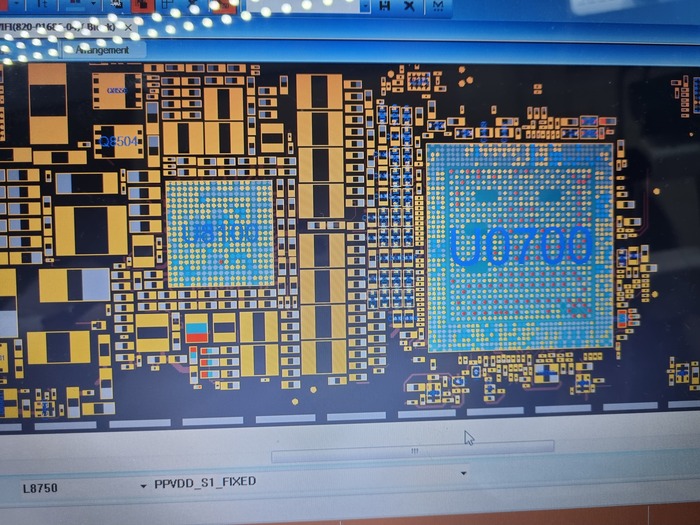

Вот как выглядит это дело на схеме

Линия ppvdd_s1. Дополнительное питание главных ядер процессора.
Если дать сюда 1в до дросселя, то видна такая картинка

Он греется. А вот если подать питание от блока после него сразу на ядра проца, то вот

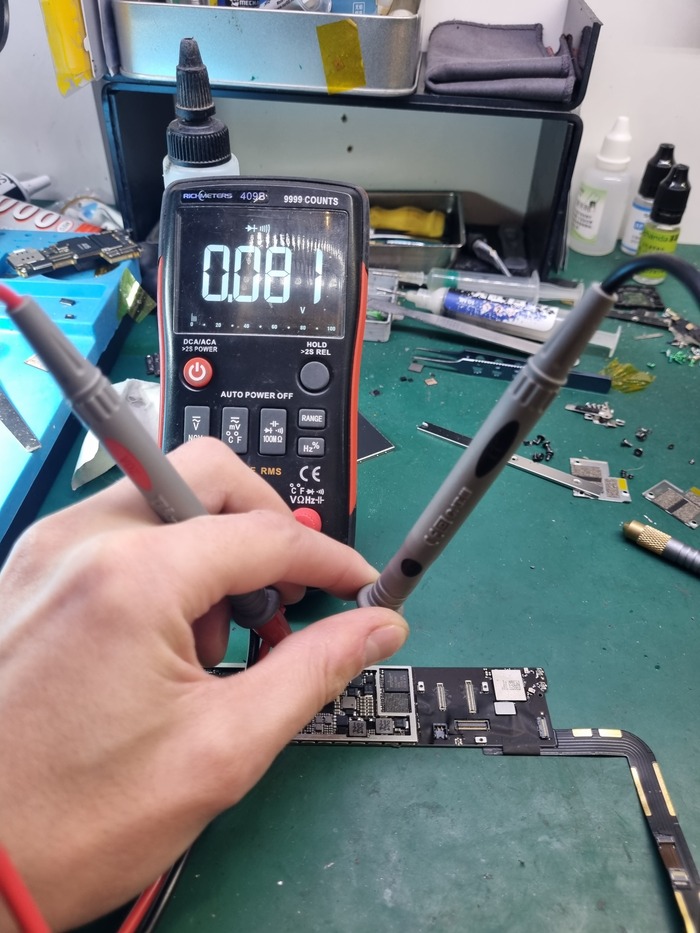

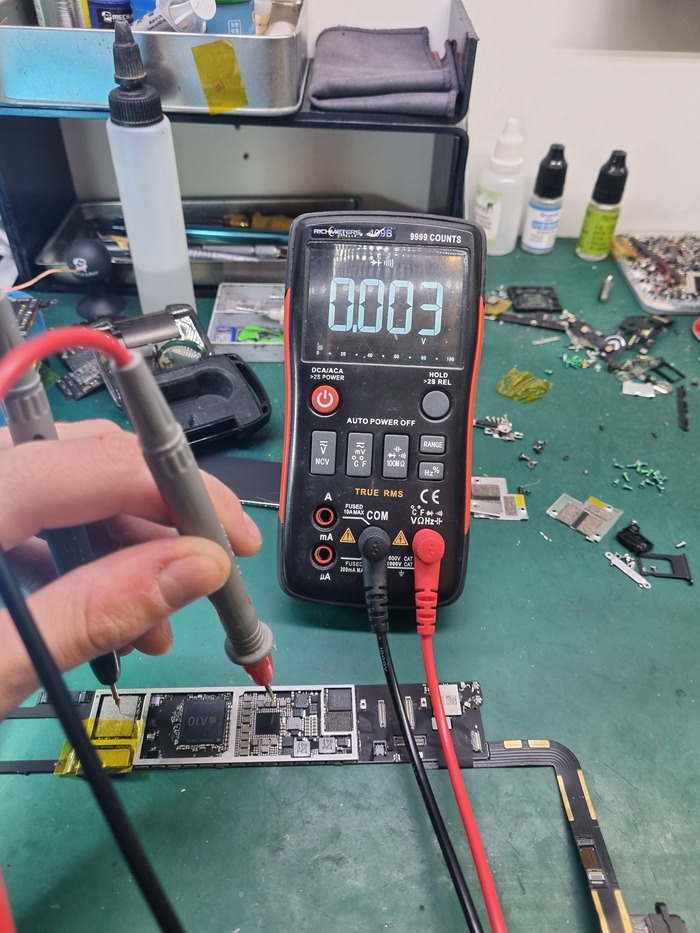

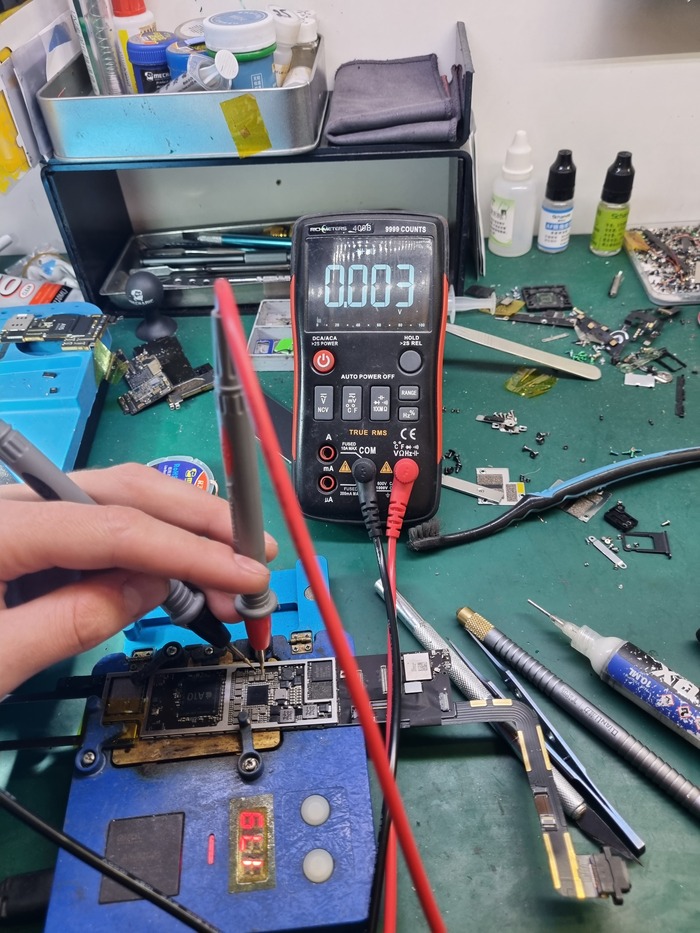

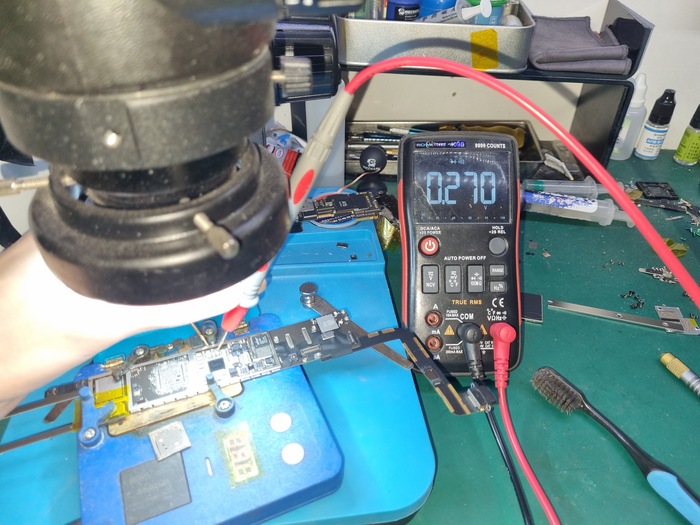

Ну и на самой линии сплошное замыкание по мультику

Вердикта два:
1. Проц просто отвалился и какой то контакт просто подзамкнул и достаточно реболла, что бы это исправить.
2. Проц сдох.
Это была начальная диагностика, которую могут сделать в любом сарае.

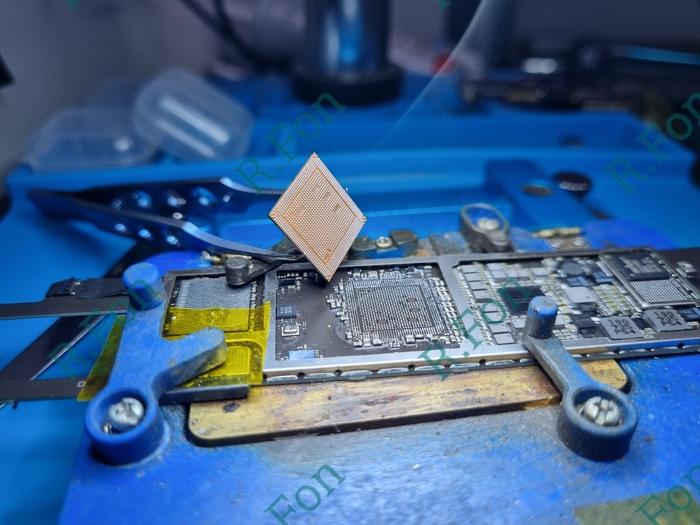

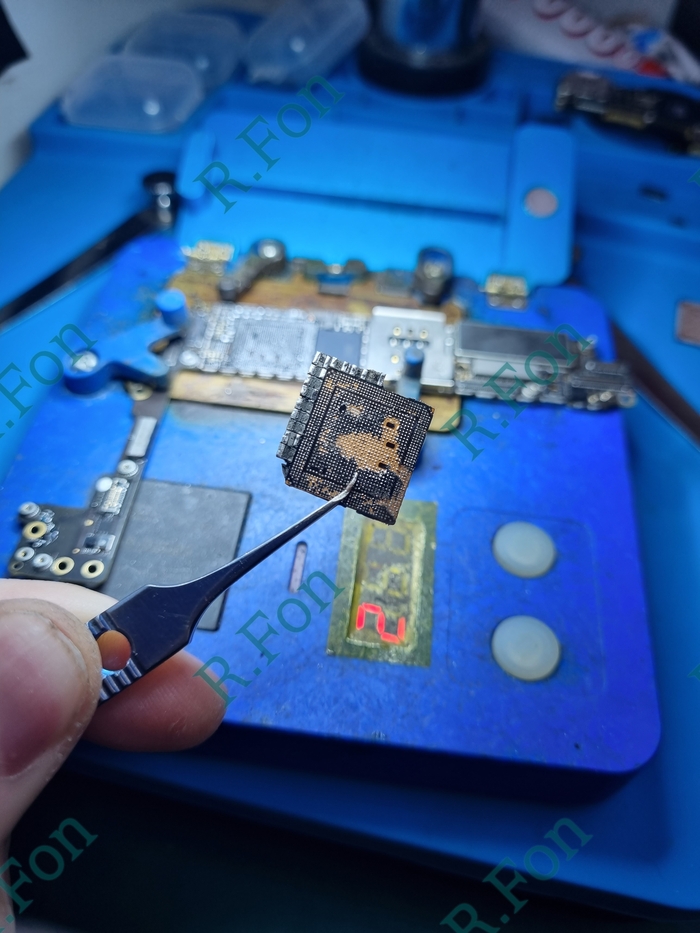

Далее углубленная - снимаю процессор.

А диодная пищалка уже не пищит, а значит и сопротивление на этой линии возросло.

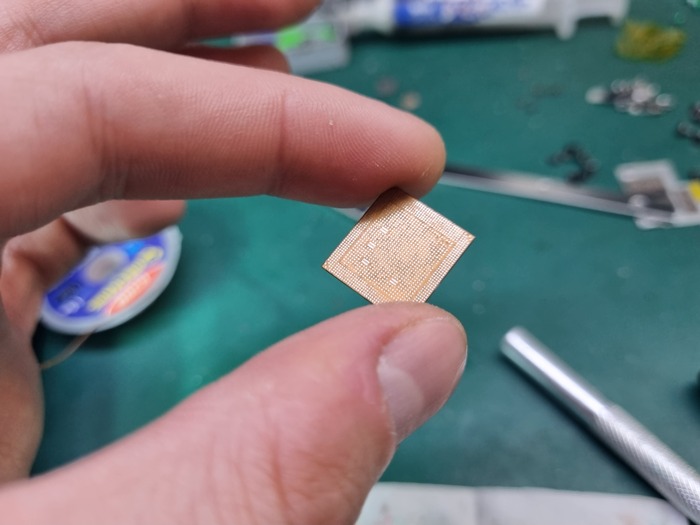

Зачищаю процессор и замеряю часть пятаков в области, где был нагрев самого проца

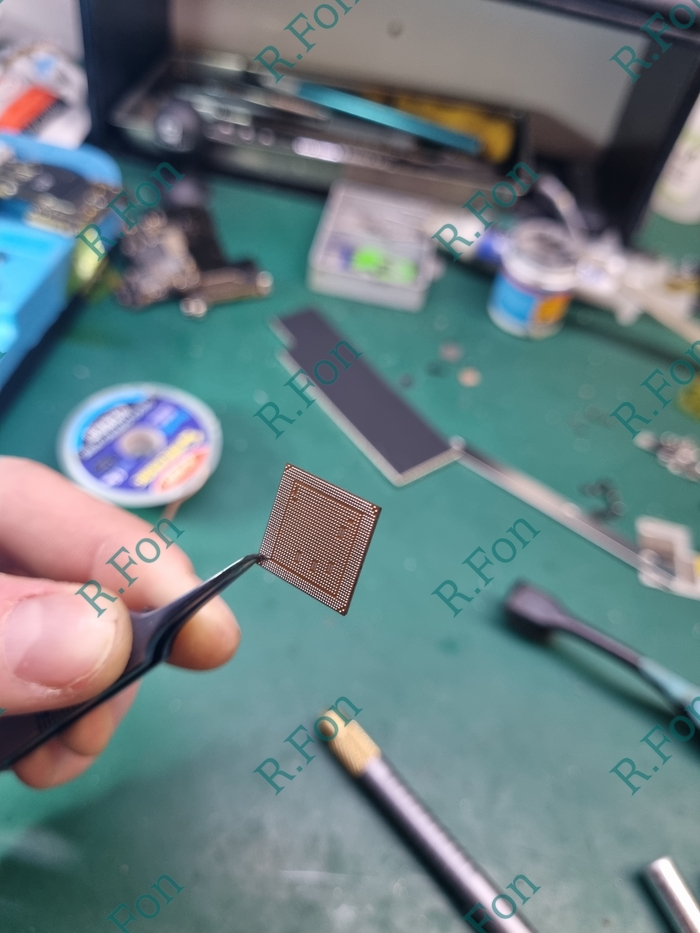

Там кстати всё было ок, значит делаю реболл

И пихаю его на плату

Но на линии снова образовалось замыкание

Дело в том, что на самом процессоре эти контакты не все связанны друг с другом. Распай тут идёт на самой плате.
Во-первых это дешевле в производстве чипа, так как для такого объёма дорог нужен ещё один слой мягкой плёнки на проце, а во-вторых ???
В общем я вижу только смысл в удешевлении и не более.
Проц сдох.
4013 будьте добры))
Но не стоит выкидывать всю мать, ведь можно заменить сам процессор и возьму я его с iphone 7+.
Да, они абсолютно одинаковые.

Теперь сам ремонт.
Снимаю процессор с айфона

Делаю зачистку компаунда и реболл

При посадке на плату уже можно увидеть разницу в падении напряжения

Так как процессор уже не родной, вернее есть несовпадение хеш суммы в чипе арб, то планшет рушится в dfu.
Прошиваю

Так как процессор имеет привязку по udid на сервере эпл, то он не сможет активироваться без чистых серийных номеров.

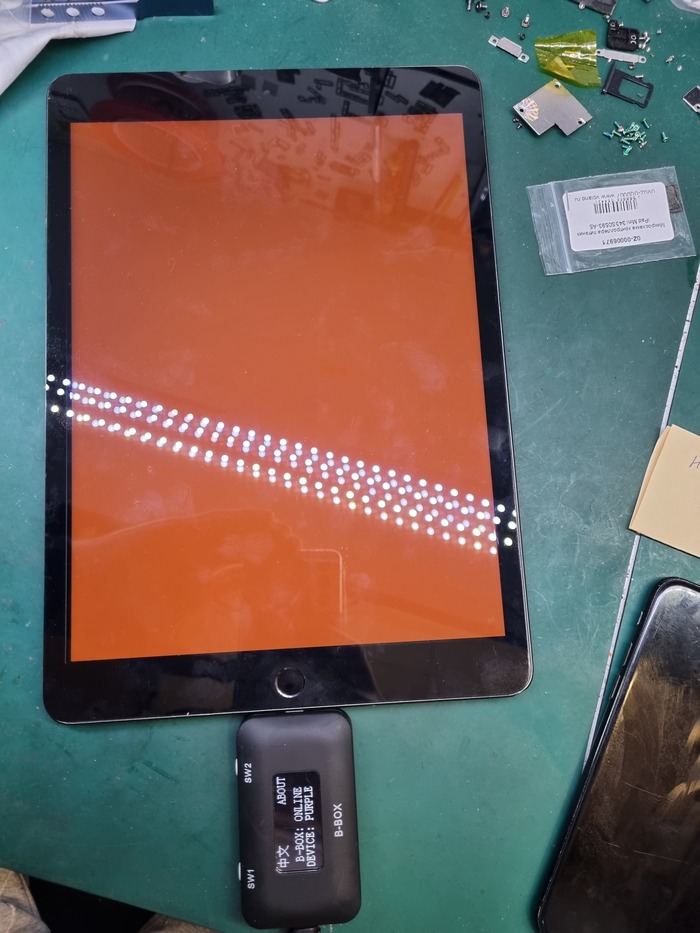

Заказаваю из Китая gsx отчёт и через инженерный режим с помощью программатора

записываю серийный номер, серийник wifi и Bluetooth в чип памяти

Далее быстренько активирую и ввожу свои данные icloud, что бы китайцы их не своровали)
Затем колхозю хоть какую то систему охлаждения

И всё. Доска готова.

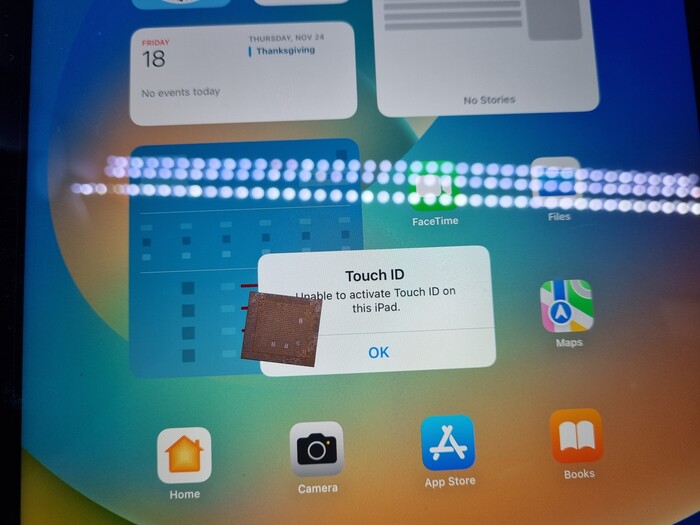

Из минусов замены процессора - touch id больше работать не будет, так как кнопка привязана к процессору.

Да. Можно попробовать подружить кнопку от 7+ айфона, но где её найти? Плата давно валялась в горе мусора и кнопка от неё уже давно проебалась потерялась.
Да даже если бы и была, то это уже сомнительная операция и врятли она получится технически. Распиновки скорее всего разные.
Да и по стоимости это будет намного дороже и по времени дольше, а по надёжности хз.
А вообще, на кой в планшете нужен сканер отпечатка?

Ремонт с заменой процессора и заказом серийников у меня стоит 8 тысяч.

Задать вопрос по уже умершим планшетам можно мне тут в личку по призыву @R.Fon , либо в телегу, где моя жена публикует всякие интересности и акции, а также засмотреть часть моих ремонтов в видео формате на инстаграмме и в скором времени будут от меня стримы с ремонтами на ютубах, так как совсем скоро я переезжаю в новое, тихое и большое по площади место, а то надоела моя каморка 2 на метр xD

Увидимся на новом месте)
