Отличный способ ПАЙКИ - Подходит для демонтажа нерабочих BGA микросхем
Данный способ подходит больше не для пайки а для демонтажа нерабочих микросхем.
☑️ Telegram ---- https://t.me/azbuka_radioshem
Данный способ подходит больше не для пайки а для демонтажа нерабочих микросхем.
☑️ Telegram ---- https://t.me/azbuka_radioshem
Или о том, как увеличить стоимость изначального ремонта в три раза)
Добрый!
Наверняка у каждого гражданина есть свой гражданин, который ремонтирует от расчёски до тракторов, только дай ему технику в руки и будет сделано)
Сидит где-то в гаражах, имеется своя циркулярка, личный 100Вт паяльник, корова в деревне и прочее. Делал ещё советские ламповые вычислительные машины на атомном ледоколе 3000 лет назад и прочее.
Но есть одно огромное но!
Атомный реактор он может и отремонтирует, а вот современную электронику очень врятли.
Например вот Samsung a52 с типичной неисправностью - кино потухло, сам работает
Каждый современный мастер знает, что у этой модели разваливается либо межплатный шлейф, либо, намного чаще, коннектор самого дисплея от его натяжения при изгибе.
Теперь по ремонту.
Отнесли местному "знающему":
Первое же открытие показало тотальный пиздец. Увы, другого слова я не подобрал.
Шлейф просто уничтожен
как часть рассыпухи на плате и коннектор
Видимо лопатку засунули чтобы поддеть пластиковую защиту и nfc, хз.
Далее сюрпрайз с аккумулятором
Мне тоже не очень понятна логика разборки, но под аккумулятором ничего нет, этот межплатный шлейф один за всех: и передача кино, и зарядка и звук, и пальцев сканер отпечатка.
По итогу аккум повреждён и его менять, как и ремонтировать мелочь на плате с дополнительной заменой межплатного шлейфа.
Мне тут видится психи мастера, так как скорее всего изображение появлялось от передергивания шлейфа и тут же пропадало и копался мастер далеко не в месте поломки, а в километре от неё.
Спустись ты немного ниже в вот причина:
Разваливается шлейф под коннектором дисплея или разьезжаются контакты внутри разъёма от натяжения изогнутого шлейфа. Всё. Ремонт на 28 минут и 3000р по стоимости.
Выгинаются ноги внутри разъёма, пропаиваются заново все дорожки и закрепляется красным клеем, который при нагреве дубенеет и намертво фиксирует разъём.
Всё очень просто. Кино пошло)
Далее нужно привести порядок на основной плате
Расчищаю дороги для запайки уничтоженной рассыпухи и устанавливаю нужное
И если с коннектором на плате и на шлейфе это без разницы как паять, то для платы нужно искать service manual и смотреть точные номиналы конденсаторов, иначе получится это:
Не будет сети и нужно обязательно ставить точный номинал, чтобы было хорошо
По итогу "кулибин" позволил клиенту расстаться с бОльшим количеством денег и дал заработать мне. Спасибо
Изначальная стоимость ремонта быда бы 3000р на момент написания этого поста.
А получилось 8 тысяч)
Задать вопрос по двух или трехкратному по стоимости восстановлению телефонов после местных "кулибиных" и 20 летних специалистов можно в личку тележки, микропосты или анонсы будущих постов на Пикабу можно мониторить в моём телеграмм канале, а видеоформаты моих творений можно зачекать в ютубчике, хорошо что нам подарили премиум без рекламы)
А по срочным вопросам зовите меня тут по призыву
Это посылки так присылают если что)
Увидимся))
Выпаять SMD микросхему или какой-нибудь другой компонент для новичков часто неразрешимой проблемой.
Во-первых: Не во всех есть паяльные фены.
А во-вторых: Даже те у кого есть не всегда умеют им нормально пользоваться.
Оказывается есть очень простой метод. И для этого даже не нужен паяльный фен. Нужна паяльная печка. Но её можно сделать самому.
Для этого нам понадобится какой-нибудь сгоревший транзистор средней мощности. Неважно, полевой или биполярный. И регулируемые блок питания, на ток до 10 А.
***Не забывайте соблюдать технику безопасности. Не превышайте температуру нагрева транзистора. Он может разлететься. Осторожность прежде всего.
Эту паяльную печку можно сделать как стационарную. Если вам приходится часто выполнять такую работу. Так и временную.
Но обязательно позаботиться о том, чтобы было можно легко заменить сгоревший транзистор на «новый» сгоревший.
Кому интересно более подробно узнать об этом посмотрите видео которое представлено ниже:
Прежде чем приступить ещё раз проверяем транзистор. Чтобы не сжечь рабочий. Если увидели что он вышедший из строя можно приступать.
Использовать можно как полевые так и биполярные транзисторы. Главное условие чтобы они крепились на радиатор. И задняя площадка была металлическая.
Какие выводы использовать. Это большой роли не играет. Подбирается опытным путём. Подключаете блок питания и выставляете оптимальные ток и напряжения. Чтобы на задней металлической площадке транзистора легко плавился припой.
Наносим припой на заднюю площадку транзистора
Для кустарного использования наша паяльная установка уже готова. А у кого есть желание можете её облагородить.
Сделать какую-то подставку и крепление транзистора. Также позаботиться о креплении токо подводящих проводов.
Единственное не забывайте чтобы для крепления транзистора не использовать габаритные металлические предметы. Так как они будут отбирать нужное тепло для пайки.
Размещаем эту импровизированную паяльную установку под нужной нам деталью на плате. И прогреваем несколько минут. Периодически проверяя пинцетом. После чего деталь легко должна сняться.
Прогрев SMD микросхемы
Таким способом можно выпаивать различные SMD детали. И не только микросхемы. А также транзисторы, диоды и даже индуктивности и разъёмы.
Пайка Micro USB разъёма
Как видно из показаний блока питания моя паяльная печь потребляет чуть больше 8,5 Вт. Хотя это немного может варьировать. В зависимости от использованного транзистора.
Оригинал статьи размещён на сайте
Здравствуйте! Ребёнку подруги подарили игрушку (ходячий котёнок), ребёнок дёрнул провод и, соответсвенно, оторвал пульт
Плата:
Один "огрызок" снизу слева, три провода от пульта, что куда паять? Помогите! Фото если надо ещё какие - сделаю.
PS: купить другую не вариант, это ребёнок, полюбил эту игрушку, хоть тресни...сказали что котёнок в больничке лечится, скоро вернётся, ребёнок успокоился (=
Добрый день, достался вот такой бас. Даром. Прошлый хозяин давно купил себе новый, а этот у него лежал без дела. Есть моменты которые я бы хотел привести в порядок. Залез в схему и она имеет такой вид, как я понял работают и нековые и бриджевые звуки. 2 ручки меняют их тон или громкость, третья это видимо общая громкость. Непонятны мне третьи ноги у потенциометров замкнутые на корпус, в третьем ещё и конец стоит. Так и должно быть?
И ещё вопрос, они все одинаковые? Маркировку разглядел только на первом В250К, остальные в припое. Если например, новые будут В500К на что это может повлиять? Вопрос наперёд, я хз какие у меня в магаз будут.
Гриф Был сухой и некоторые лады приподнялась, подручными материалами можно их как то вернуть?
Достаточно известная паяльная станция на 245 жалах. И есть у неё один недостаток, который меня сильно раздражает, а именно довольно высокий уровень шума от работы вентилятора. Причем в режиме сна скорость его вращения снижается, но даже в этом режиме шум достаточно сильный.
Решил я устранить эту проблему, благо схема на эту станцию имеется.
Нас же интересует участок схемы, который отвечает за управление вентилятором.
Как видно из схемы скоростью вращения управляет двухрежимный транзисторный параметрический стабилизатор, собранный на транзисторе Q6 и стабилитроне d7 или d6, в зависимости от режима работы. В рабочем режиме напряжение на коннекторе вентилятора будет в районе 12 вольт. Когда станция уходит в сон, то контроллер выдаст высокий уровень на резистор R28 и напрядение на разъёме вентилятора упадёт примерно до 7 вольт. Остаётся разобрать станцию и подобрать стабилитроны других номиналов.
Роазбирается станция без каких либо проблем. Необходимо выкрутить 4 самореза, отсоединить все коннекторы, открутить плату от корпуса.
Проверил режимы вентилятора- всё правильно. Подключил вентилятор к лабораторному блоку питания и опытным путём решил снизить напряжения работы до 5 и 3 вольт соответственно. Вместо стабилитрона d6 на 7.2 вольта поставлю на 3. Вместо d7 на 12 вольт поставлю на 5.1
Заменил, осталось проверить
В итоге вентилятор крутится конечно намного медленнее, но зато практически без шума. Так и оставлю.
Результатом полностью доволен. Шума нет. Охлаждение внутри корпуса снизилось конечно прилично. Но думаю, что не так это и критично.
И снова драсти)
Начну пожалуй с одной шикарной картинки, которую постят 95% сетевых и не очень сервисов
Доверьте ремонт профессионалам xD
Ну мой будущий клиент и доверил свой Asus RogPhone 5
На ремонт по их словам "типовой проблемы" с отвалом процессора.
- Да сделаем, делов то, не первый раз катаем...
Следующие пару дней тишина и "ОЙ, не получилось, больше оно работать не будет, умер проц" мне как бальзам на душу xD
Честно, не очень я хотел браться за повторный осмотр, так как моя статистика говорит:
После разных специалистов, если не сделали, шанс на успешный ремонт менее 10%.
Я потратил очень много времени на реболл уже мёртвых процессоров, что научился обнаруживать мёртвый кристалл или убитые части процессора уже по нескольким замерам не снимая проц. Не, ну а чо? Диагностика у меня платная и стоит 1000р ткнуть пару раз мультиметром.
Даже если и трупп, то за 15 минут 1000р это не так уж и плохо, на кофе с булочкой как говорится)

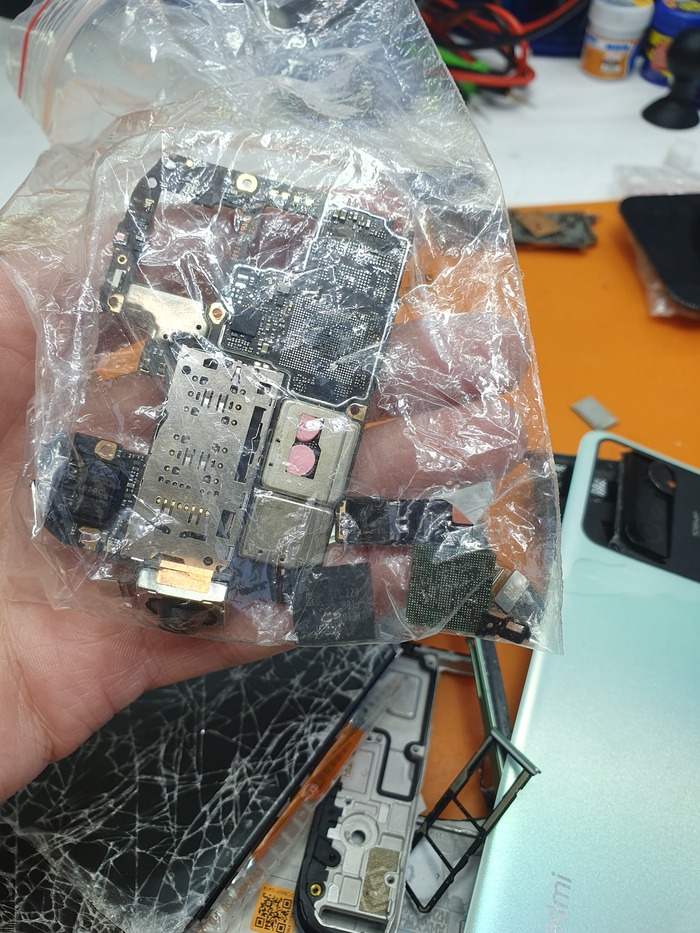

Принесли трупец
Экран защитный украден и ладно я бы понял, что снимали и делали замеры мультиметром, но присутствия характерных точек от его щупов не было ни на одном конденсаторе, что говорит о том, что в сервисе видимо такого оборудования нет)
Делаю 3 замера и с 4го попадаю на сплошное замыкание
А это вторая дополнительная линия питания ядра процессора (в ядро входит общее основное питание кристалла, графика, модем и AI камер с остальной чепухой)
Ну тут неоднозначно:
Слиплись контакты под процессором или press F кристаллу.
Проверяется легче лёгкого. На линию подаётся допустимое напряжение напрямую от блока питания соблюдая полярность и по потреблению тока можно понять кому песда)

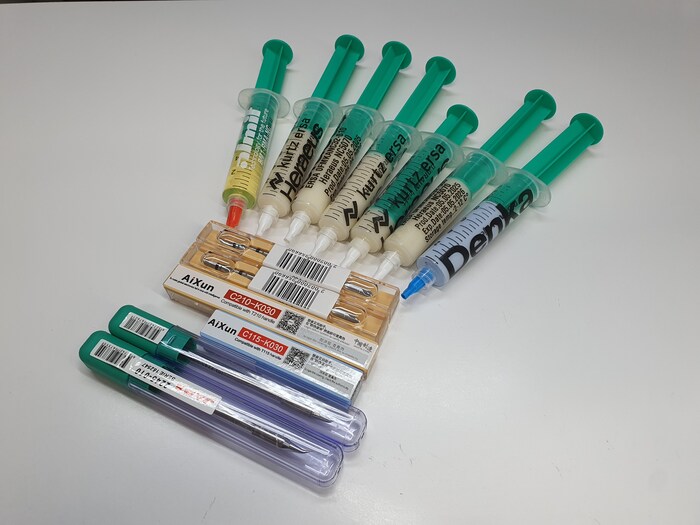

В данном случае слиплись шары припоя между этой линией и землёй, а слиплись из-за того, что 10-летние специалисты посадили сверхгорячий камень на легкосплав 139 градусов...
Ну, во-первых, эта легкоплавкая паста очень текучая и легко слипается в сопли между контактами, так как идеально ровных шаров пастой не добиться, да и проц слишком тонкий (менее 1мм толщиной) и широкий, а при нагреве его ведёт и ровным как с завода он уже не будет.
А во-вторых, блэт, это 888й 5нанометровый дракон, который вскипает от внутреннего перегрева даже в выключенном состоянии и этот легкосплав быстро задеградирует под ним.
Этого, видимо, там тоже не знали, да и ладно.
Снимаю проц и делаю замеры уже на нём, предварительно охладив его до комнатной температуры.
Если этого не сделать, то сопротивление на горячую будет слишком малым и можно подумать, что процу хана. Это же ядро, там каждый повышенный градус уменьшает сопротивление на порядок
13,5 Ом на линии. То, что нужно. Остальное так же в порядке.
Живой)
Значит пора на контрольную зачистку

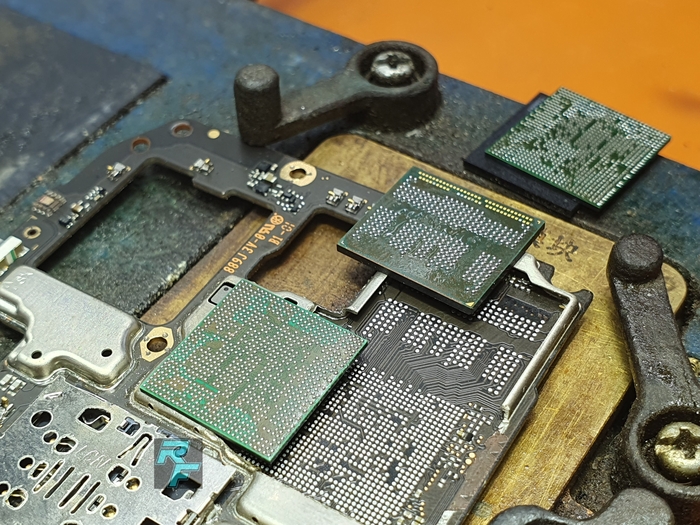

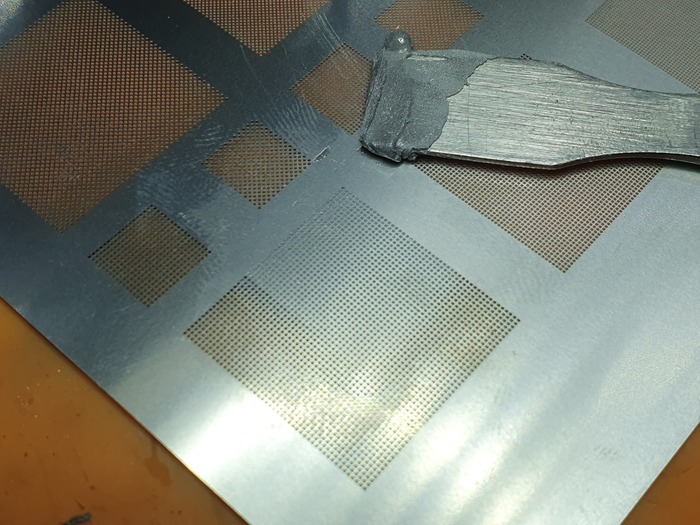

И реболл
Далее необходимые замеры на главных линиях питания
Дополнительная зачистка верхних контактов и реболл оперативной памяти:
Снова замеры по линиям ОЗУ и запуск
Какая прелесть. Мёртвый вернулся с того света xD
На очереди самый важный этап - смазка, про которую почти все забывают.
Вернее не забывают, а экономят, ведь 50 грамм этой жвачки стоит почти 1к рублей, но хватает её на 20 телефонов!
Про украденную гильзу, которая держит высоту двухэтажной платы говорить не стоит, её так же украли. Пришлось ставить свою
Находится она тут
И тут можно ещё пару слов добавить про термоинтерфейс телефона.
Как известно, серия rog у asus является игровой с немного разогнанным ядром на уровне системы и для дополнительного охлаждения они придумали что?
Правильно - внешний куллер за дополнительные 8 тысяч)
Вот только пользователям не сказали, что между стеклянной задней крышкой и материнской платой нет термопасты, там только воздушная подушка, которая удерживает тепло и рассеивает её в никуда, а значит по факту этот вентилятор охлаждает только заднюю крышку телефона не принося ощутимого эффекта.
Почему бы между платой и крышкой не положить термопасты на заводе?
А я доделаю это охлаждение, намазав самой лучшей термопастой ктп4013
А далее проверка по чек листу
Через инженерный режим
Войти в который можно через стоковое приложение калькулятор, набрав комбинацию ,12345+ и нажать =
Стоимость такого ремонта у меня 15 тысяч рублей.
По времени такой ремонт у меня занимает в среднем 2 часа, но лежать ждать своей очереди может и 2 недели в зависимости от загруженности по текущим модульным ремонтам и количеству другой принесёной ранее техники, но по настроению могу сделать за один день, как это сделал за 7 часов:
2 pixel 5a, Mi11 ultra и этот rog в посте с отвалами процессора, а между ними сделал пару замен аккумов и одного дисплея на яблоках. Особо никого в тот день не было, так как я второй день как вышел из отпуска, было воскресенье)
И это клиенту повезло, что сервис успешно снял процессор, не убив его.
Это шестой успешный ремонт 888 камня после сервисов в моей практике, а вот десяткам других клиентов к сожалению не повезло.
Процент восстановления у меня без вмешательства других специалистов 95%!
Бонусом к ремонту получаю вполне шикарный отзыв:
И я бы понял, если проц реально умер, тут уже не доказать сам он или ему помогли, но упустить таким профессионалам замыкание - это зашквар xD
К слову сказать у меня нет 10 или 20 летнего опыта работы, я не прогревал процы нокий в 2006, я не делал перемычки за место фильтров на них же, я не закачивал мр3 в телефоны и не считаю это каким то опытом в работе с телефонами.
Моему бизнесу всего 7 лет, 5 из которых я занимаюсь реально профессиональным ремонтом, каждый день изучая что-то новое, пробуя разные модернизации телефонов, отличные от заводских и оттачивая уже полученные навыки. За 7 лет работы я отремонтировал примерно 28 тысяч устройств от 13 тысяч клиентов, судя по своей базе из них около 8 тысяч это пикабушники)
И у меня нет команды, я работаю один, один делаю посты, один делаю видосы, один веду каналы на ютубе и в телеге, а также один ремонтирую всю входящую технику и хожу на личный корпоратив. Весело же)
А если у Вас возник вопрос по ремонту телефонов или планшетов, то задавайте мне в личный телеграмм, а если интересен микроконтент, который не попадает сюда, то есть личный канал там же в телеге.
Если интересен видеоформат моих работ - ютуб, а по сильно интересным вопросам зовите меня тут по призыву @R.Fon
Увидимся))
Большинство начинающих а также радиолюбителей со стажем, имеют самые простые и дешёвые паяльники.
А это не просто сказывается на качество пайки. А также влияет на удовольствие. которое можно получить при работе с хорошим паяльником.
Но очень часто всё упирается в цену. Потому что все мы считаем что качественные паяльник или паяльная станция стоят очень дорого.
Но из этого положения есть простой выход.
Можно приобрести запасной паяльник от паяльной станции. Который как правило стоит недорого.
И на его основе используют дешёвые Радиодетали собрать неплохой для себя паяльную станцию.
Схема несложная и по зубам даже начинающим радиолюбителям сердцем этой схеме является один из самых популярных операционных усилителей lm358. Который управляет силовым транзистором роли которого выступает мосфет
Индикатором температуры в этой схеме выступает цифровой вольтметр. Он конечно будет показывать напряжение но при помощи подстроечного резистора его можно от градуировать в показания температуры.
Светодиод также является дополнительным индикатором. Который будет помигивать синхронно с работой нагревательного элемента паяльника.
Оригинал статьи находится на САЙТЕ.
Входной частью первого операционного усилителя является термопара. Которая встроена в сам паяльник. На выходе она формирует напряжение для второй части операционного усилителя. Который работает в режиме компаратора.
Так же к этому выходу подключены наши измеритель температуры. Роль которого выполняет цифровой вольтметр. Понятно что его можно не использовать. А просто градуировать шкалу положения регуляторов переменного резистора.
Выход второго операционного усилителя управляет открытием и закрытием мосфета который в свою очередь включает и выключает нагревательный элемент паяльника.
Образуется так называемая обратная связь. Как только нагреватель доходит до нужной температуры. Термодатчик на это реагирует. И по цепи операционный усилитель , компаратор и MOSFET выключает нагревательный элемент.
При остывании нагревателя происходит обратное. Нагревательный элемент опять включается. И вся эта операция поддерживает заданную температуру.
Как правило все эти паяльники работают от безопасного напряжения 24 и токе потребления 2 А . Соответственно питание нашей схемы должно быть 24 вольта. Для этого хорошо подходят различные адаптеры иногда даже от ноутбуков.
Спаять эту схему можно на любой макетной плате. А также разместить её подходящим по размеру корпуса. Схема практически начинает работать сразу и не требует серьёзных настроек. Единственное что если вы используете цифровой вольтметр можно подстроить его показания.
