Добрый. д.
Прежде всего хотел показать коментарий от владельца:

Итак, так как речь скорее всего идет в данном посте о моём телефоне, расскажу, как вообще с ним это приключилось 😊
Я не ныряла с телефоном в морские глубины, не проверяла его влагозащиту в лужах, бассейнах и прочего. Девайсу 3 года, проблем с ним ранее не было и погиб он от того, что я прислонила его к мокрому купальнику, чтобы снять чехол, и соответственно вода попала в районе разговорного динамика. Далее в течение часа у него сначала дал сбой face id, однако, я, к сожалению, не из тех людей, которые начинают паниковать из-за этого (а жаль…), а затем он мне показал яблоко и стал сильно нагреваться…
Далее я допустила ужаснейшие ошибки в части попытки поставить его на зарядку, пробовать включать и, собственно, вообще паниковать из-за нерабочего девайса.
В виду того, что я находилась в этот момент в другой стране, привезла телефон в ремонт только через 2 недели после случившегося, что видимо сильно сказалось на процессе его ремонта.
Подытоживая, могу сказать следующее:
- если ваш телефон с вами плавает везде и периодически вы его купаете в пивном бокале, это не значит, что в какой-то очередной раз он это выдержит;
- в случаях с утопленниками очень важна быстрота реагирования;
- когда уезжаете в отпуск, особенно в страну, где не знают, что такое ремонт телефона и невозможно приобрести себе любой новый девайс, берите обязательно запасной телефон 😊
P.S. надеюсь, его удастся всё же починить…

И нужно решать, что делать дальше:
1. Менять плату целиком
2. Пробовать ремонтировать процессор.

Ну конечно я выбрал второй вариант и тупо сделаю перемычку. на процессоре)
Для этого мне потребуется x2 линза с 9 кратным увеличением

Прикручиваю и запаиваю

Делов то))

Вот сам масштаб работ

Запаял проц, но не взлетело. Телефон не включился

А причина была проста - при чрезмерном реболлинге процессора могут отрываться пятаки и при накатке на него шариков середина замыкает на массу

Не беда. Расчищаю и замазываю маской, что бы вообще не мешались, так как они дублирующие по линии ядра процессора (pp_cpu_pcore)

Итог ремонта на процессоре получился таков

Запаял снова и запустил с кнопки. Фронталка завелась.
Заработало всё что можно, за исключением фейса распознавателя - dot

Тут самое простое. Согласовываю ещё 4 косаря и делаю пустяковый ремонт. Шлейфы от XS max закончились и пришлось взять от малого XS

Они почти одинаковые, на пару миллиметров различаются и всё.
Делаю разметку на охладителе светодиода

Вытаскиваю датчик

Выпаиваю транзистор и делаю перемычку.
Всё как по китайским документам)

Припаиваю этот колхоз на спец. шлейф и проверяю работоспособность

В корпусе датчиков размещаю согласно ранее сделанной разметке

И пихаю это в корпус.

Делаю пылевлагозащитную проклейку по кругу

И окончательно собираю телефон

Работает даже nfc)

Телефон готов и отправляется на недельный тест работоспособности.
Итак. Итог 40 часового ремонта следующий:
1. Отремонтированны коннекторы камер и верхнего шлейфа на плате.
2. Восстановлены дорожки под стабилизатором аудиокодека.
3. Отреболлен контроллер заряда и заменены пару катушек.
4. Сделан перенос на донорскую плату процессора, так как замоченная начала ссыпаться.
5. Отремонтирован шлейф:
5.1 Датчика приближения и освещения
5.3. Wifi, nfc, сети сотовой
5.2 Коннектор вибромотора на шлейфе зарядки
6. Заменена основная камера
7. Отремонтирован face id.

Согласованно денег 20500р.
Затрачено на запчасти ~ 7 тысяч.
Затрачено 40 часов.
Гарантия на выполненный ремонт 2 месяца.

А теперь отписавшимся, что плату заменить за эти деньги самый целесообразный вариант:
Плата стоит 20к с фейсом на 512gb и сюда ещё нужно перепаять контроллер аккумулятора, что бы не было ошибки и отображал реальную ёмкость. С этого заработает китаец и Вы свои законные 500р, а те, кто даже и не взялся бы - ничего. Ни денег, ни опыта.

Это был показательный пост, обычно я всё вмещаю в один и не расписываю все тонкости (эта была бы 4я часть, я просто заипался фотки перетасовавать и вспоминать последовательность ремонта).
В большинстве случаев я стараюсь ремонтировать всегда до победного и уже в безвыходной ситуации предлагаю замену платы, ведь замена платы - самый дилетанский вид ремонта, за который не получишь ни денег, ни опыта.
Самые долгие устройства в ремонте - восстановление данных. Там немного сложнее и соответственно дороже.

Задать вопрос по своим гаджетам, где "там пару капель попало" можно в инсте или на почту, контакты которой можно найти по моему нику в амиго, либо позвать меня тут на пару вопросов по призыву @R.Fon

Топите ещё, ведь заявленная влагозащита от производителя действительно работает)

Увидимся!

В предыдущем посте я остановился на том, что за 5 часов ремонта я вернулся к исходному состоянию телефона.
Было сделано:
1. Восстановлены главная цепь питания и питание стабилизатора звука.
2. Восстановлен коннектор основной камеры и коннекторы gps, wifi, сотовой сети.
3. Отреболлена межплатная рама.

После этих процедур телефон снова повис на 140мА, а значит нужно возвращаться по цепочке ремонта обратно - располовинить платы

И уже выяснить, куда девается 10мА лишнего тока

Подключаю верх отдельно и потребление в выключенном состоянии пропадает

А плата нормально начала свой запуск, правда без сети.
На нижней половинке при этом всё было норм, если подавать на главную линию питания напряжение, равное аккумулятору. Так же линия 1.8в была чиста.
Причина невключения платы была банальна - замыкание шариков припоя между массой и gpu процессора, поэтому интерфейсный контроллер уходил в защиту и не давал напряжение на ядра графического процессора, а как известно без графики телефон не запустится. Пересобрав плату всё заколосилось, но софтовый интерфейс телефона по прежнему сильно тормозил и перезагружался, что нельзя было успеть проверить даже камеры, так как если тормозит интерфейс, то тормоза проявляются и на звук. А если есть проблемы со звуком, то камеры так же могут не работать (замечено в основном на моделях 6s, 5SE, 7 и 7+, 8, Xs, XS max, 11.
Значит по опыту могу сказать, что дело возможно в нижнем шлейфе и что бы не увеличивать стоимость ремонта, восстановлю типовую его проблему после попадания влаги - окисленный разъём вибромотора

Снимаю его

Элементарный ремонт с одной перемычкой

И по традиции восстановить коннектор на самом шлейфе вибромотора.
Всё. Телефон запустился и теперь можно дальше шерстить неисправности

Во время проверок было выявленно следующее:
1. Проблема со шлейфом динамика (это я знал ещё с самого начала)
2. Хоть коннектор камеры и был восстановлен, камера и фонарик так и не завелись, причём звуки и микрофоны работали.
При подключении исправной камеры всё начинало работать, а значит согласовываю ещё 6500р за её замену.
3. Не рабочий face id из за заблокированного от воды dot прожектора.
Начну пожалуй с верхнего шлейфа, на котором расположен датчик приближения и освещения.

Под ними вооруженным нормальным зрением видны окислы. Их нужно убрать.
Снимаю датчики

Классика)
Ещё бывают случаи, когда шлейф окончательно замыкает, что негативно влияет на контроллер быстрой зарядки gidra или интерфейсный, один из них выбивает и телефон может висеть на яблочке, быстро разряжаться или вообще не включаться.
Расчищаю, пропаиваю контакты и устанавливаю на место.

Но даже при этом телефон писал, что не удалось активировать фейс id.
Проблема снова банальна - сгнил контакт коннектора 3v0, идущий на датчик приближения

Смысла в его полной замене я не увидел и что бы лишний раз не греть плату, я отремонтирую его. Разрезаю пластик

За место пустышки вставляю новый контакт и аккуратно замазываю пластик по кругу

Перехожу к верхней части утопленного телефона

Зачищаю верх корпуса и ремонтирую шлейф wifi, gps

Так. С этим делом разобрался. Теперь телефон стабильно работал, но потребление в 10мА так никуда и не делось. Тепловизор ничего криминального не увидел, а внутри платы залезть не представляется возможным. Более того, при распайке плат, эти 10мА пропадали. Фантастика)
Во время проверок телефон спонтанно резко перезагружался с зелёным экраном, что говорит вообще о чём угодно, но поточнее узнать можно успеть заглянуть в паник лог:

I2c0. Потеря пакетов данных.
Блин, придётся половинить плату, копать и искать какой то мешающий окисл на цифровой шине.
Плюс ко всему телефон мог через раз заряжаться. Значит копать нужно в сторону самого первого ремонта - когда делал стабилизатор звука.
Под ним как раз находится интерфейсный контроллер питания, катушки питания lpddr 0.6v и 1.8_s2, на которой также сидит gidra, контроллер быстрой и беспроводной зарядки, процессор, вся аудиосистема телефона, wifi и линии обмена информации i2c0_SMC, идущие на аккумулятор и его опрос (как раз таки при замене акб на другой, по этим линиям передаётся инфа о несоответствии серийного номера родного акб и заменённого а так же информация о возможности зарядки телефона быстрой или обычной).
Так как в логе есть значение i2c0, значит подкидываю новый акб, но результата нет. Значит снова раскидываю плату и меняю их, так как возможно отвалились

После этого телефон перестал брать заряд вообще, но зато работало всё стабильно.
За заряд тут отвечает gidra (она в середине платы под процессором и сразу отпадает в подозрении, так как рядом с ней не производилось каких либо работ), tigris - контроллер заряда. В принципе при чрезмерном реболлинге рамы мог отвалиться, а значит его на перереболл и рядом стоящие катушки

Но даже после этого телефон не стал заряжаться.
По итогу было принято решение не оживлять эту ссыпающуюся доску и взять новую, перекинув туда процессор, antirollback и чип памяти

Снимаю необходимое и перекидываю на новую доску

А раму снова на реболл, уже раз 6 наверное)
Но меня это не останавливает, я не из тех, кто при виде невключающегося телефона сразу предлагает замену материнки. Сначала я её отремонтирую, всю распаяю и перепаяю, а если не заработает, то тогда уже предложу варианты переноса на донора или в некоторых случаях полную замену, если считаю это самым целесообразным ремонтом

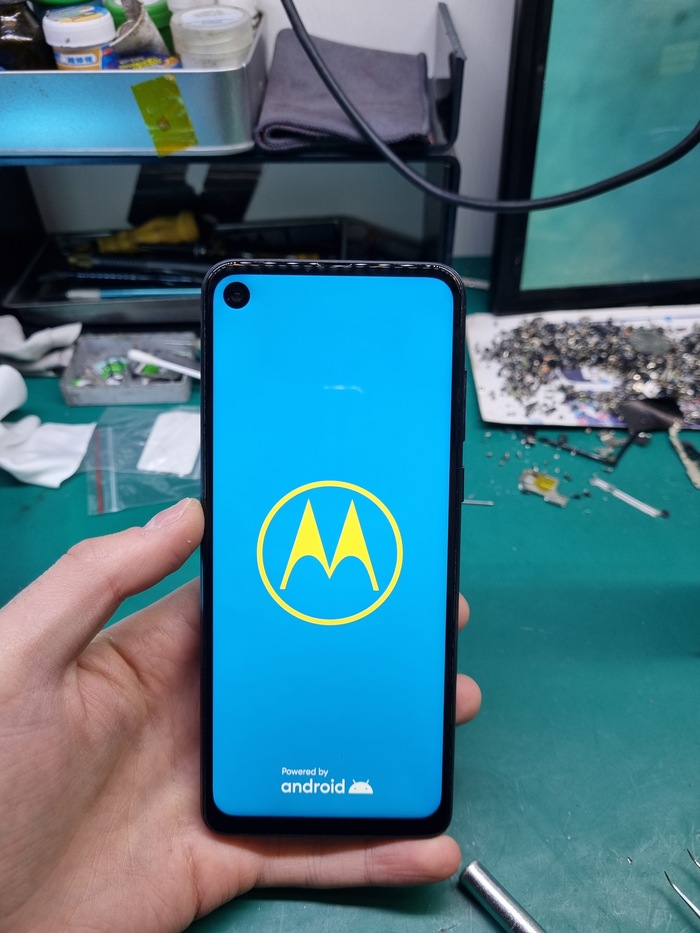

После переноса телефон запустился с кнопки, заработало всё стабильно. Сети, камеры, звуки, правда при фотографировании проблемы dot проектора для поста, не включилась фронтальная камера...
а причина оказалась в отсутствии управляющего сигнала с процессора.
Вы же понимаете, что весь ремонт нужно начать сначала))

Распаяв плату, шатнул процессор, но увы результата не дало. Снимаю проц что бы проверить нет ли тут обрыва, вдруг эта плата со спиленным на чпу изначально была не рабочей, но нет.
Оказался обрыв на самом процессоре

Мой косяк при зачистке компаунда...
Ширина дорожки 0.009мм на вскидку, а моя самая тонкая серебрянная летающая линия всего 0.016мм и она толстовата для этого контакта.
Теперь остаётся думать, как это исправить и есть 2 варианта:
1. Заменить новый комплект процессор, arb, модем, nfc, eeprom bb или по хорошему новая плата с аккумулятором, датчиками фейса и шлейфом динамика с датчиком приближения.
2. Отремонтировать этот контакт на процессоре.

А что я выбрал - узнаете в следующем посте про этот ремонт xD

Найти меня можно по моему нику в internet expl... или написать в инсту, где на все вопросы отвечает моя жена.
Меня лично можно позвать тут по призыву @R.Fon.

Увидимся в следующей части ремонта)))

Д. Добрый.
Заканчиваю завершать 3х месячный ремонт старенького защищённого телефона под названием яблоко XS max.
О влагозащите устройств я неоднократно говорил, что это брехня маркетинговая и большая часть телефонов с заявленной производителем влагозащитой приходит на ремонт после воды.
Знаю, начнутся дебаты: "я свой телефон купаю на дне марианской впадины каждый вечер и ему всё нипочём".
Вам повезло и попался удачный экземпляр.
Но удачливость зависит так же и от владельца. Если телефон подвергается постоянным перепадам температуры, бьётся об кафель через каждый час, то ясное дело телефон перестанет быть защищённым.
В данном случае влагозащита серии телефонов Iphone X, XS и 11 работает в лучшем случае год (если не делать с ним то, что я описал выше). Далее со временем система подпружиненных датчиков face id выдавливает дисплей изнутри и он отклеивается не от корпуса, а от рамки.
Владельцы этих телефонов, а особенно X и XS можете сами проверить, нужно только достать телефон из чехла и чуть понажимать в районе разговорного динамика. Если дисплей играет, то купать его уже не нужно. Более того, нужно беречь даже от дождя, ведь пара капель может натворить немало дел.
Итак, картинок как обычно много и с разных ракурсов:

Фокус карточки снова в промахе, самсунг это умеет делать стабильно, другой карточки получше уже не будет)
Телефон после водных процедур. Такие телефоны я сразу стараюсь быстро разобрать и отключить аккумулятор, во избежании гниения силовых линий, питающихся напрямую от аккумулятора.

В данном случае уже есть заметные следы пребывания H²О, но сильно критических затоплений нет. Осмотрев это дело, решил проверить сначала запитать плату принудительно на 1в. Лишнего сплошного короткого замыкания нет, а значит выкручиваю на все деньги 4в и пробую запустить телефон.

Запуск останавливается на 140mA, а это говорит о том, что уже есть реакция на кнопку включения, значит основной контроллер и процессор с большой вероятностью живы, а основная часть питаний запущена, только висит какая то шина i2c0 или i2c1.
Начальный осмотр - есть короткое замыкание на линии шины main и boost - начальный контроллер раздачи силовых напряжений

А виновата пара замкнувших конденсаторов

Убираю их путём принудительного демонтажа без пайки - просто выламываю с платы. Они уже еле держатся на прогоревших пятаках.
И запускаю телефон с кнопки

Так. Диагностика 2000р плавно переходит в согласование приблизительных стоимостей на данный момент - 10к.
Дисплей живой, а это самое дорогое в этом телефоне

На данный момент на плате есть паразитное потребление 10mA, тормозит интерфейс, перезагрузки каждые 3 минуты, не рабочее вибро, короткое замыкание на верхнем шлейфе датчика приближения и освещения, не рабочий face id, вернее dot прожектор, а так же не рабочая основная камера и вспышка. Плюсом мелкая чистка и восстановление сгнивших коннекторов.
Начну пожалуй с начального - линия boost и стабилизатор аудиокодека:

Пятак сгорел xD

Сделаю новый.

Запаиваю это дело

И поднимаю рядом стоящую микросхему автоповорота, так как там наверняка есть проблемс

Всё тут зачищаю и припаиваю на место. Теперь очередь фонарика и основной камеры.
Тут сгнил коннектор, а значит есть вероятность, что камеры живы:

Восстанавливается такое обычной перемычкой и думать не нужно

Припаивается "новый", украденный с донора коннектор:

Теперь плавно спускаюсь к шлейфу антенн wifi, gps и сотовых сетей. Тут сгнили линии питания микросхем, расположенных на шлейфе. Там постоянно 3 вольта и сопротивления на красных точках нет.

Снимаю коннекторы

Сгнившее восстанавливаю, но сопротивления всё так же нет, а эта линия, через фильтр идёт напрямую к интерфейсному контроллеру питания и есть вероятность, что его просто выбило по этой линии, причём остальные его функции будут работать исправно.
Значит пора времени располовинить плату и посмотреть тот самый фильтер на предмет повреждения, предполагая, что ремонт будет не таким уж и серьёзным

Укладывается на нижний подогрев и распиливается пополам

Отмеченный фильтр и был пробит, так как после него сопротивление есть.
Ай хорошо)

Делаю перемычку в виде капли припоя

Осматриваю всю нижнюю rf плату, зачищаю рамку платы по кругу и в трафарет для нанесения припоя

Ошариваю в трафарете

По итогу вышло вот так

Припаиваю половинки и пробую запускать.
Но увы, проделав всё это, я вернулся к тому же лишнему потреблению в 10мА и незапускающемуся телефону с потреблением 140мА

На этом я прекращаю ремонт телефона и откладываю его на подумать, так как затрачено и так слишком много времени и нужно быстренько сделать текущие ремонты. Ну в общем отвлечься.
5 часов работы прошли на данный момент впустую.

Телефон ещё в ремонте и судьба его ещё не определена)

Конец первой части...

Задать вопрос по утопленным телефонам можно мне или моей жене в инсту, а так же на электропочту, контакты которой можно найти по моему нику в гугле.

Продолжение ремонта напишу через пару дней или как пойдёт)

Увидимся))

Добрый. Этот пост я пропустил у себя в ленте, ну знаете там праздники и все дела и человек нашёл меня в инсте, с просьбой помочь в ремонте этой штучки)
Запчастей на это дело не продается, а комплект сенсоров стоит 45к. А нужная запчасть вот:

На самом деле я не просил отклеивать его полностью, а просто попросил показать шлейф с обратной стороны, но клиент не так меня понял и во время демонтажа надорвал шлейф ещё сильнее))
Итак, изначально стоимость была согласованна 4-5к, но в свете последних событий я запросил самую высокую из озвученных мною ранее цену - 5к.

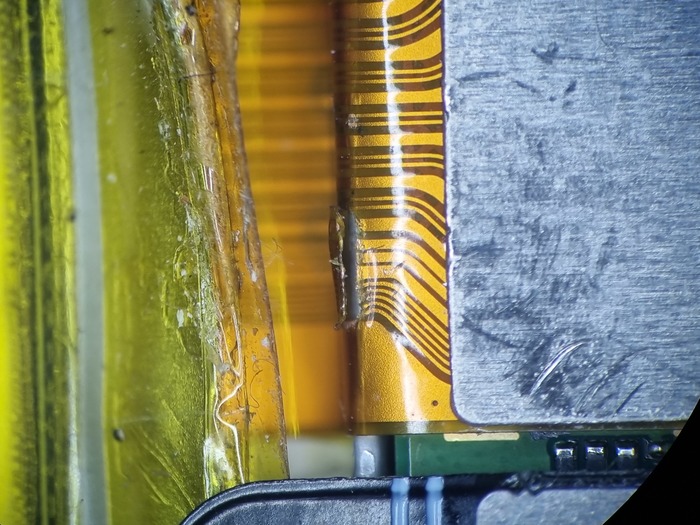

Итак, масштаб проблемы:

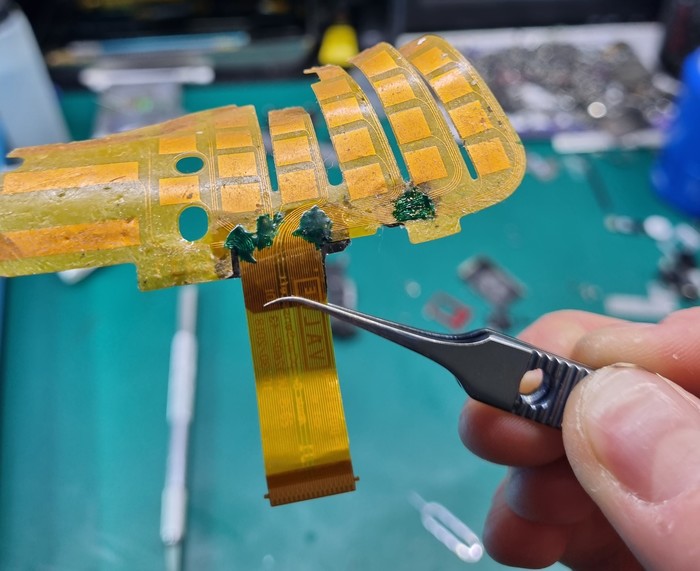

Надорвано 22 дорожки. Шлейф на небольшом изгибе, а значит нужно сделать перемычки так, что бы можно было немного их сгибать без повреждения.
Для этого я буду использовать немножко другой подход к пайке, игнорируя жёсткое соединение, как в этом посте.

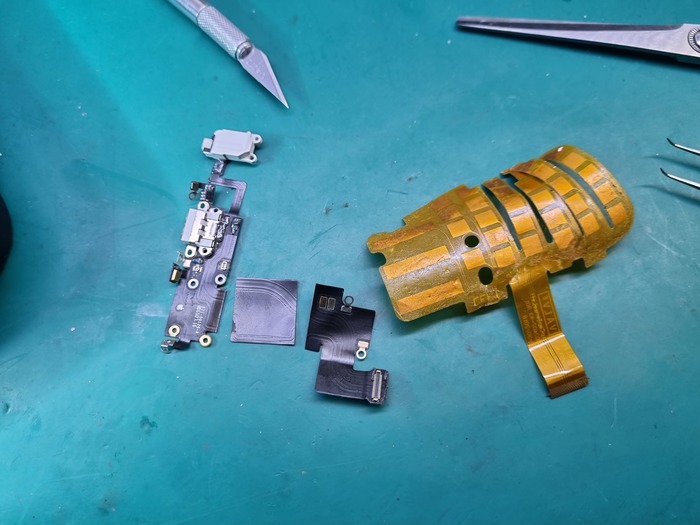

Потребуется кусочек шлейфа зарядки от айфона 6s plus)

В центре он жёсткий, но гнётся без проблем и принимает нужную форму без растяжения.
Готовлю форму

И приклеиваю на обычный клей момент

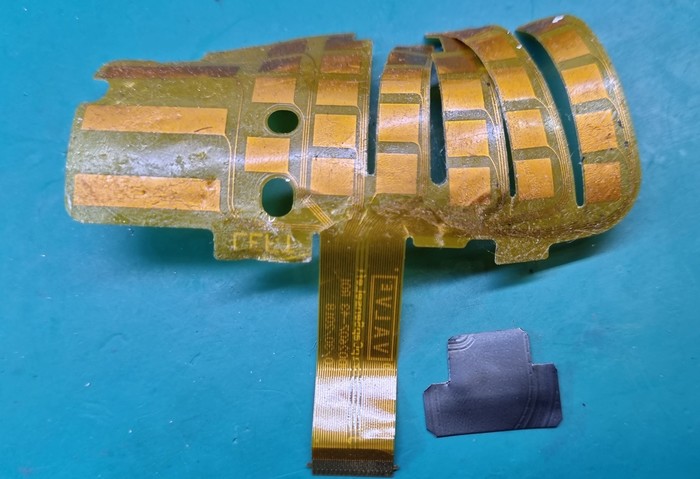

Каркас готов. Далее выгибаю уже к приблизительной нужной форме и зачищаю взорванные дорожки

Шаг пайки большой, а что бы дать возможность шлейфу гнуться, буду использовать проволоку поустойчивей к разрыву:

Этот вытянутый в сингулярности слоновый писюн будет сложен на одной дорожке 2 раза, а точки пайки будут чуть дальше разрыва шлейфа

Вот как это для наглядности:

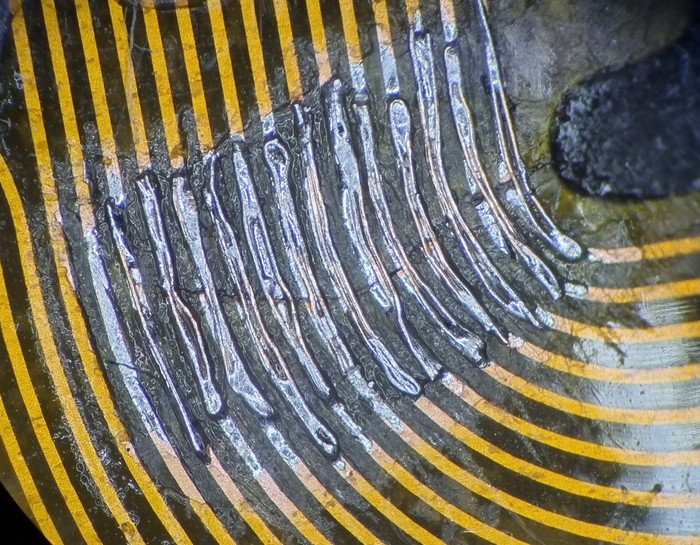

Пропаивается не вся дорожка, а только её края)

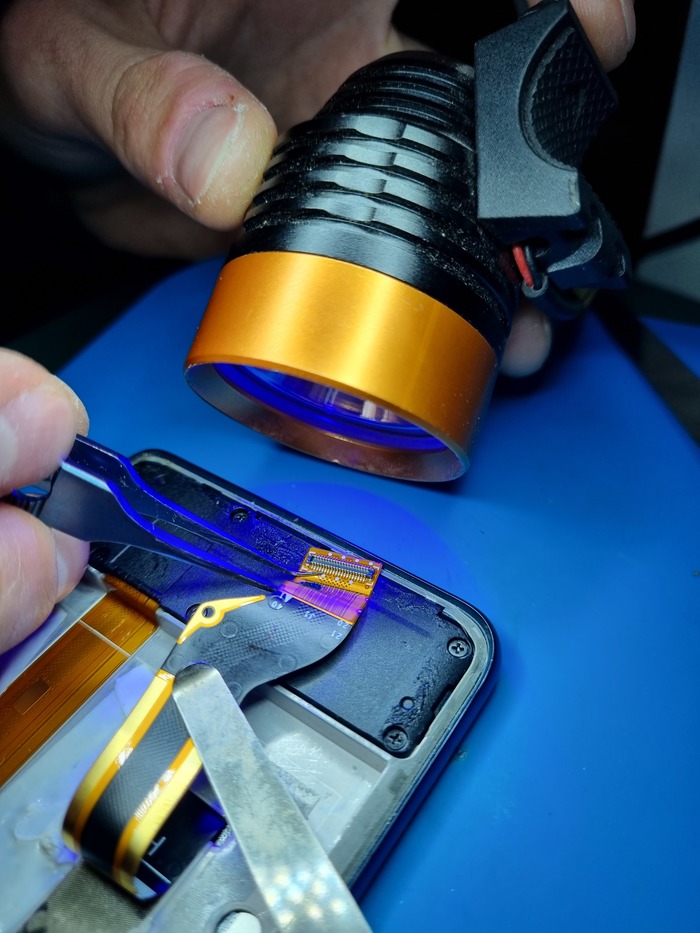

А закрепить можно обычной уф маской.
При демонтаже из под микроскопа случилась трагедия, шлейф прилип к держателю и надорвался в другом месте:

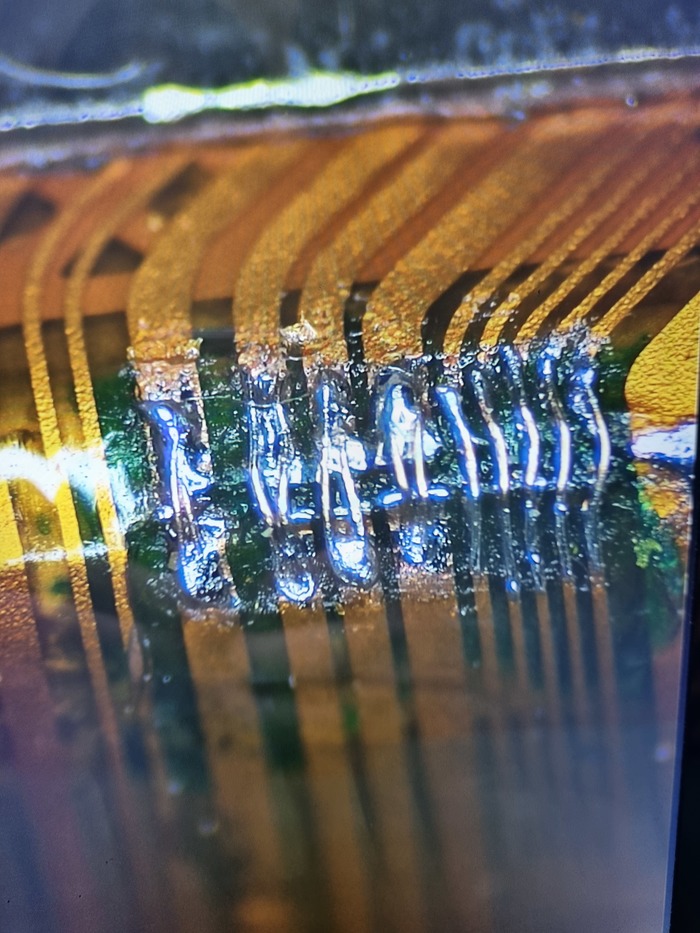

Я же видел этот надрыв, думал после завершения добавлю капельку клея и будет хорошо. Ну тут уже случилось, сам виноват.
Доделываю 8 дорог

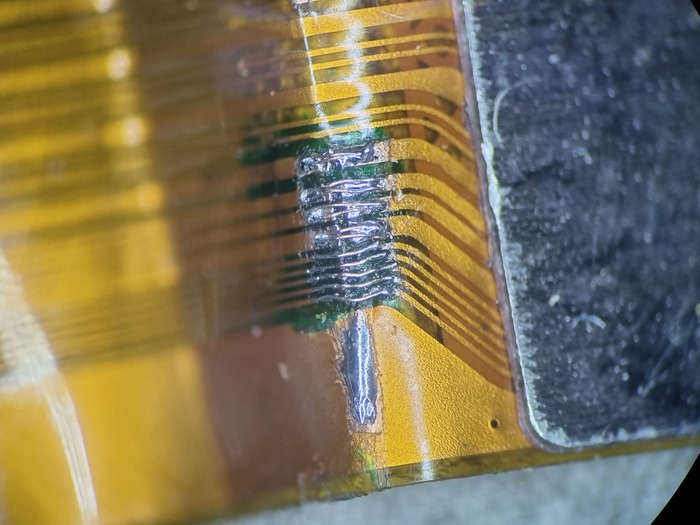

Вот теперь готово

Отправляю шлейф обратно в ад корпус

Даю гарантию на ремонт, беру 5 тысяч, отдаю на сборку и тесты:

Ну впринципе так техника и ремонтируется)

Complete

Ломайте ещё xD

Задать вопрос моей жене по поводу ремонта можно в инстаграм, у неё достаточно опыта ответить на 90% вопросов, так как составляет вместе со мной курсы для мастеров качественного ремонта, а меня можно просто позвать тут на пост @R.Fon xd

Увидимся)


P.s: Господа! Дамы!
У меня на сложном ремонте лежит около 150 устройств. Я каждый помню, но физически не успеваю досконально осмотреть всё качественно.
Немногим позднее напишу пост о плюсах и минусах компонентного ремонта, почему я редко меняю платы в телефонах и почему ремонт бывает таким затяжным.

Добрый. Сегодня утром, листая пустую ленточку своих подписок обнаружил этот пост.
Ну пост как пост, с просьбой помочь решить вопрос после собственной замены аккумулятора, где при неаккуратной разборке повредился шлейф дисплея:

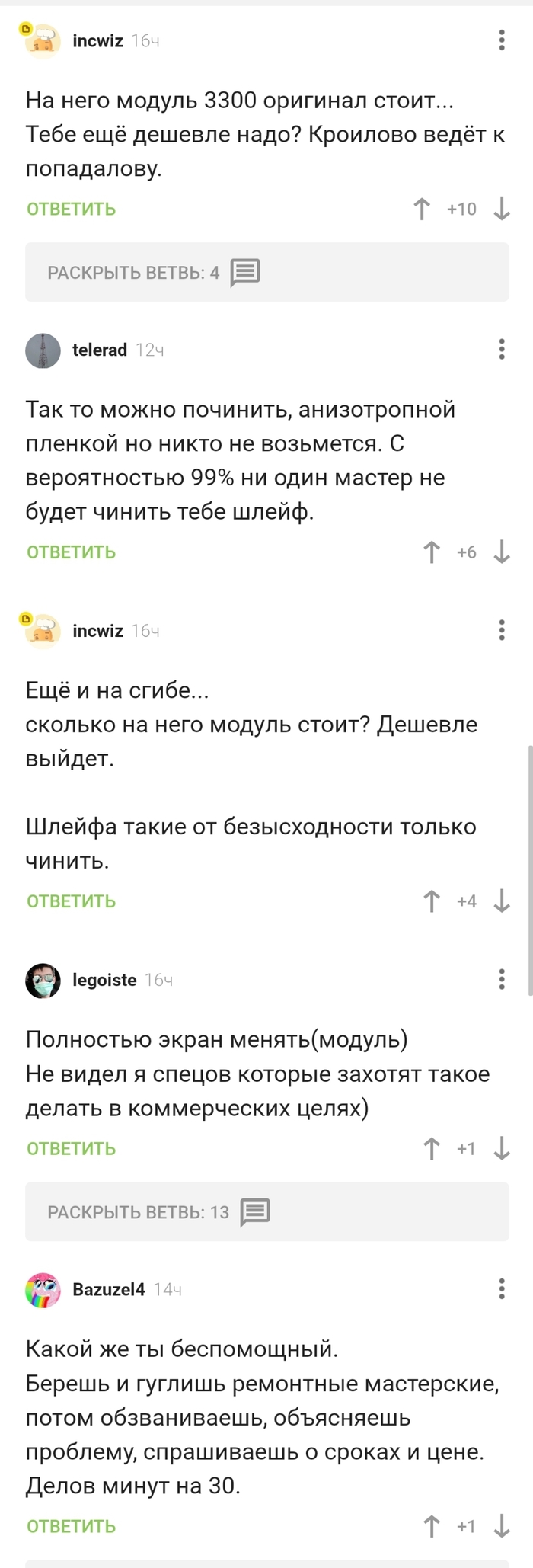

Почитав коменты от "великих" мастеров модульного ремонта, которые только меняют запчасть на новую, решил пригласить этого клиента к себе в сарай на ремонт.

Одного из этих персонажей я знаю как "со мной сидит мастер с 20 летним стажем, и он умеет всё", а остальные просто не захотели УСЛЫШАТЬ СЛОВА КЛИЕНТА, что он хочет и просто сквозь пальцы упустили свои денежки.

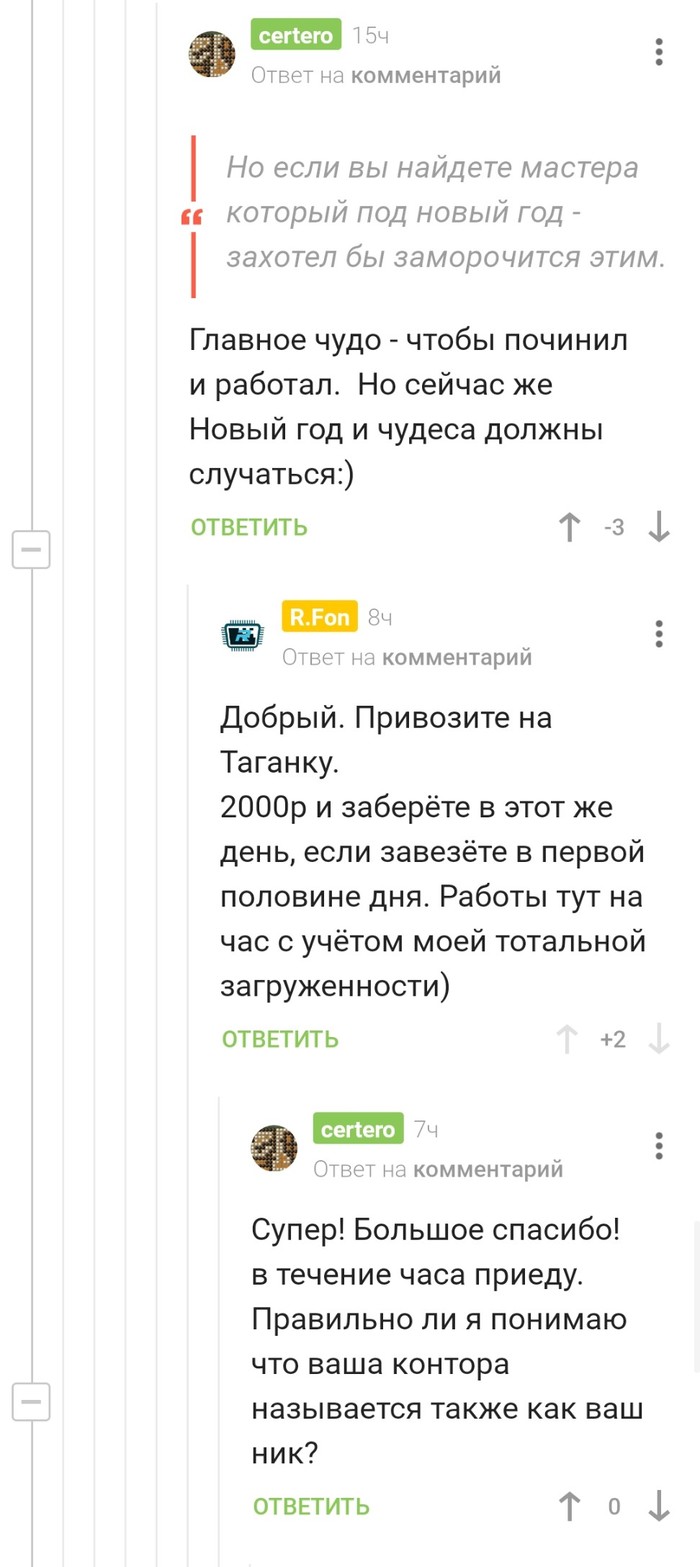

Итак, первое, что я делаю в ремонте, это согласовываю стоимость видимого и банального ремонта ещё до его начала, а то некоторые считают, что я деньги беру перед фактом

Через пару часов телефон у меня)

А порвано то всего пару дорожек.
Для "мастера" @incwiz, ремонт шлейфа сделаю специально на изгибе.
Итак начну, вот обратная сторона шлейфа.

Тут нет дорог, а значит и проблем с замыканием не будет.
Замазываю дырку маской:

Для имитации реального изгиба я сделал из тонкой железки вот такой уголок:

Это дело приколхозю на клей момент к месту изгиба, предварительно зафиксировав его в нужном положении:

Готово, можно отдавать))
Но перед этим осталось самое лёгкое - восстановление дорожек.
Зачищаю от заводской маскировочной плёнки:

Лудю дорожки:

И веду новые комаринные писюны:

Вот поближе на изгибе:

А по итогу вышло вот так:

Как на заводе xD
Далее проверка

Изо есть, уже хорошо

Тач тоже дома)
Час работы с фотками и съёмкой видеофайлов для этого сториса в инсте, 2000р, довольный клиент, гарантия месяц.
А что ещё нужно?
P.s: спасибо за чай. Теперь я буду ЗБАГОЕН)

Задать вопрос по очевидному и неочевидному ремонту можно моей жене в инсте, именно она всем там отвечает на лёгкие и сложные вопросы.
Я обычно копаюсь тут, иногда даже в свежем))

Меняйте аккумуляторы сами, не ходите в сервис!

Увидимся)

Добрый.
Как многим известно, iphone серии xs часто страдают выходом полифонического динамика из строя.
У кого то он совсем потухает, а у кого то наоборот начинает играть с хрипами и завышенными частотами, как последний выживший на второй день свадьбы xD
В большинстве случаев это решается банально - заменой на другой

Что я и сделал. Ситуация так и осталась хрипеть, поэтому по цепочке следующее - установка другого нижнего шлейфа, который так же не заработал. Хотя в соседнем сервисе сказали его заменить и всё будет хорошо.
Исключив модульный ремонт, самое время обратиться к схемотехнике платы:

Как видно, за нижний динамик отвечает один из аудиокодеков.
Всего на плате их 4: основной, драйвер вибрации, кодеки нижнего и верхнего динамика.
Сложность для многих мастеров является в том, что этот кодек находится в недоступном для поверхностного ремонта месте - на обратной стороне двухэтажной платы и что бы его заменить, нужно сначала взять в руки плату

И ёбнyть её об стол)
И уложить на нижний подогрев

Искомое находится в красном квадрате, а вот фотокарточка поближе

Рядом, ну как рядом, вплотную запаян процессор под компаундом и что бы лишний раз не сделать глупость с перегревом платы, я его сначала сверлю маникюрным станком, а потом скалываю паяльником

Получается вполне неплохо. И плата не страдает)

Рабочую микросхему возьму с павшего донора - iphone XR. Все микросхемы на плате совместимы между собой за исключением wifi модуля.

А дальше банально - ошаривание свинецсодержащим припоем и запайка

Чисто и красиво

Далее я хотел схитрить и сначала не спаивать платы между собой, а сколхозить такую конструкцию

Но проверить звук мне так и не удалось. В таком режиме не работает тачскрин, а звук подключения зарядки почему то не работал.
Пришлось ошаривать раму и спаивать половинки

А далее проверка всех затрагиваемых функций.

Звук появился, чес слово. Вот в инсте видео этого ремонта.
Собираю, делаю проклейку и запечатываю гарантийный стикер от несанкционированного взлома во время гарантии

Всё готово. 7 тысяч извольте)

Задать вопрос по звуковым проблемам в вашем устройстве можно мне на почту, найти которую можно по нику в яндексе, а также поговорить в инсте, где на все вопросы отвечает моя жена)
Там же есть много видеофайлов, которые тут показывать я не хочу.

Увидимся))
