Инструкция для тех кому нравится миниатюрное оружие но не хватает времени, инструмента, возможностей или прямых рук. Все делается буквально за один вечер.
Получил в подарок вот такой миниатюрный Кольт в масштабе 1:2.5. Это китайская моделька от фирмы "alloy empire" из цинкового сплава. Цена около 2000 рублей, и своих денег она стоит. Миниатюрка довольно точная, почти все детали как у настоящего М1911. Важные детали механики из стали. Из коробки работает досылание и экстракция патрона, запирание ствола и оба предохранителя.
В оригинальном исполнении моделька абсолютно безвредна - ствол глухой, нет бойка и отверстие под него глухое, патроны всего лишь болванки, пружина курка очень слабая.
Меня это все не устраивало, поэтому я подверг свой кольт небольшим модификациям.
Кольт бывает в двух цветах, серебристый, под никель и тёмно-серый, как бы фосфатированный. В реальности конечно же крашеный. Для переделки лучше взять серебристый, царапины на нем менее заметны.
Так же у этой же фирмы есть Беретта М92, Беретта М92 F? с ручкой спереди и прикладом, Зиг Sauer 226, но его не купить уже почти, Дигл и Кольт Питон.
Беретту я тоже успешно модифицировал, но браться за нее сразу не советую. Переделка гораздо сложнее.

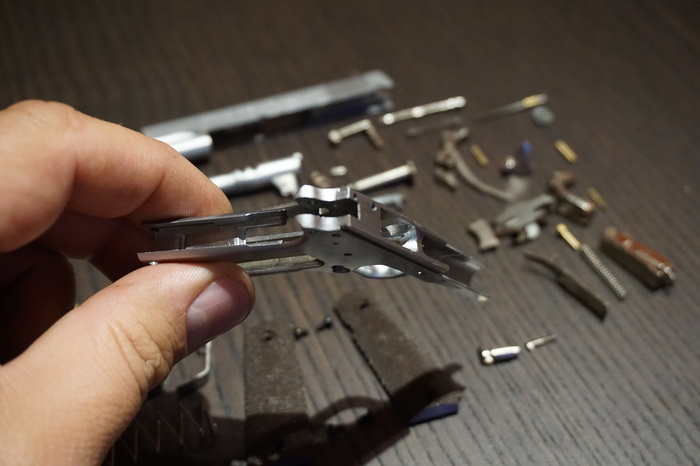

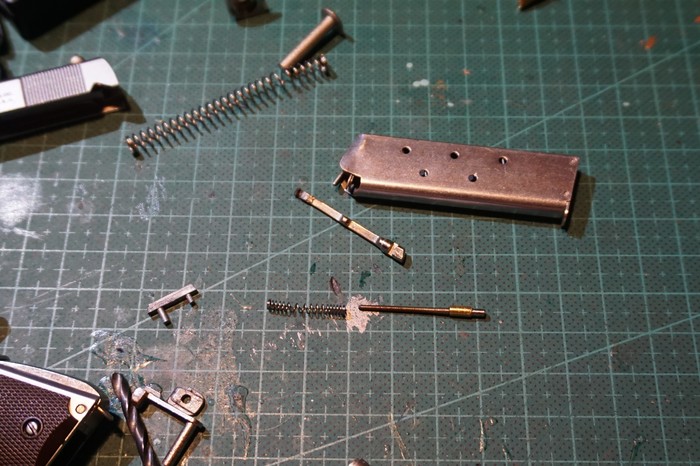

Для начала снимаем затвор. Тем кто знаком с ТТ это не составит труда. Отсоединяем магазин. Вынимаем рычажок затворной задержки, при этом придерживаем подпружиненый плунжер. Иначе придется искать его на другом конце комнаты. Под отверстием ствола нажимаем на "стакан" возвратной пружины и поворачиваем направляющую втулку ствола. Вынимаем втулку, ствол и все потроха.
Наша первоочередная задача - пробурить ствол. Просверлить надо примерно 3.5см сверлом 3.5мм, но не спешите пугатся - это цинк, сверлится легко. Самый простой способ - на токарном станке. Перед зажатием в патрон не забудьте обернуть ствол куском бумаги. Всей работы на 3 минуты.
Если нет ни токарного ни сверлильного станка то подбираем трубочку в диаметр ствола в которую плотно входит сверло. Трубочка будет нашей направляющей. Дрель крепким к столу неподвижно например струбциной. При сверлении подаем ствол по какой нибудь направляющей - куску доски например. Когда ствол просверлен, можно подравнять все надфилем.
Следующая задача - отверстие в затворе под боек. Нажимаем на фальшивку бойка и снимаем фиксирующую пластину. Вынимаем экстрактор, фальшбоек и пружинку. Оборачиваем затвор тканью и АККУРАТНО зажимаем в тиски - помним, что это не сталь.
Готовим специструмент. Сверлить придется через передний срез затвора сверлом 1.5мм. Для этого впаиваем сверло в трубочку диаметром 3мм. Оно не припаяется намертво из-за покрытия сверла, так, присопляется. Но нам большой крутящий момент и не понадобится. Альтернативно, сверло можно вклеить на суперклее.
Находим точку выхода бойка. Он должен выходить на одном уровне с отверстием экстрактора, ровно на продольной оси затвора. Можно собрать пистолет и наметить точку выхода сверлом или шилом через ствол, но только при условии что отверстие в стволе получилось по центру.
Сверлим аккуратно, стараясь не отклонятся от нормали примерно на 10мм в глубину.
Затем углубляем уже существующее отверстие с тыльной стороны затвора сверлом 2.5мм. Сверлим аккуратно, останавливаемся за 2-3мм до конца.
Делаем боек из стальной проволоки толщиной 1.8мм и длинной чуть больше 3см. Заготовку зажимаем в патрон дрели и точим надфилем на конус. Подгоняем боек по длинне. Берём кусочек трубочки 2.5мм и длинной 5мм и надеваем как утолщение. Припаиваем или приклеиваем, нагрузки тут нет. Пружинку можно взять оригинальную, только чуток ее подрастянуть.

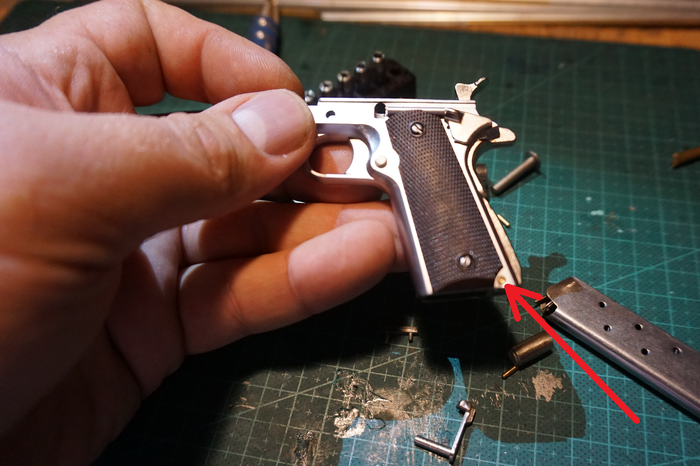

Настало время пружины курка. Выдавливаем штифт фиксирующий деталь в которой размещается пружина.
Подбираем пружину длинной 22-23мм, диаметром 3мм из проволоки 0.3мм. Можно свить такую самому на подходящей оправке. Если ничего не подбирается, можно рассверлить отверстие до 4мм.
Попутно удаляем выступ рукояточного предохранителя. Иначе стрелять с миниатюрки будет очень затруднительно, пальцами давить на предохранитель обхвата и одновременно тянуть не самый мягкий спусковой крючок.
Собираем Кольт и испытываем спуск - на болванке патрона должна оставаться заметная вмятина. Ее можно использовать как кернение для следующего шага.
Займёмся патронами. В комплекте к пистолю идут две болванки с пулями и одна без, как бы стрелянная. Стоит докупить их ещё с десяток. Это дешевле чем точить самому. Патрон стоит около 60 рублей, а латунный пруток на десяток патронов существенно дороже.
В каждом надо просверлить два отверстия диаметром 2мм, с тыльной стороны, где капсуль глубиной 4мм, со стороны пули 8.5мм. Токарный станок тут сильно облегчит задачу. Но можно придумать и какую нибудь оснастку, например оправку, для облегчения работы.
В качестве пуль сойдут шарики 2мм от опорного подшипника. Их достаточно, чтобы уверенно пробивать пивную банку насквозь.
Перемычку внутри патрона надо просверлить вдоль стенки, сверлом 0.5мм. Это будет запальное отверстие.
Изготавливаем сердечники длинной 3.5мм и диаметром 2мм в идеале из прутка нержавейки. Можно и из гвоздевой стали, или спицы от велика, но они будут портится, корродировать. Можно сделать сердечники более простой формы - цилиндр с усеченным конусом. Площадка на конусе около 0.5-0.6мм.
Снаряжаем патроны солью от детских пистонов, в заднюю камору, под сердечник совсем немножко, на доонышке, иначе не пробьет.
В переднюю, под шарик побольше, от души. Для первых стрельб в переднюю камору можно ничего не ложить. Запечатать спереди и сзади можно стеарином от свечки, это предотвратит отсыревыние смеси и выпадение сердечников.
Можно стрелять и без шарика, пластилином. Можно добавить пару зёрен черного пороха для более густого дыма. Можно аккуратно расколоть капсуль жевило и приспособить стаканчик от него (3.5мм) в эти патроны вместо капсуля. Можно сделать патроны с отверстием под красные детские пистоны. Можно взять вместо бертолетки фульминат ртути или серебра. Вобщем для родившихся в СССР огромное поле для эксперимента.

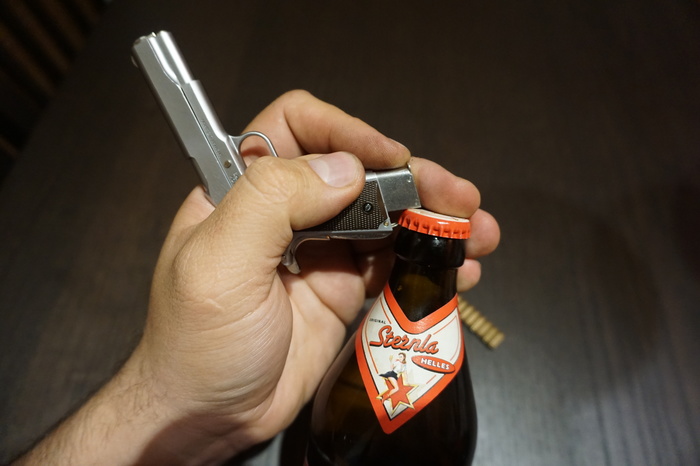

Кстати миниатюрный Кольт - отличная открывалка для бутылок.
Не храните снаряженные патроны - без них этот пистик просто красивая игрушка - из него ни чем стандартным не стрельнуть. Храните сердечники от патронов отдельно, без них это куски металла с дырками.
С Новым Годом! Соблюдайте ТБ и УК!
Дисклаймер, для школьников, пионеров, диванных оружейников и мамкиных юристов с прокурорами, могущих провести баллистическую экспертизу по ютубу и снять отпечатки с фото:
1. Да, за мной выехали, я нарисовал себе "три гуся", меня посодють, я слышу "звуки колонии" и сушу сухари - и мне пофигу по целому ряду причин.
2. Нет - это не оружие. Не веришь, ну и ладно, смотри пункт 1.
3. Нет, я не делал и не буду делать настоящего оружия.
4. Нет, мои работы не продаются и не меняются. И сколько это стоит я не знаю.
5. Я знаю что от него нет толка. За то можно бутылки открывать.
6. Стрельба здесь не главное, но: бабах, дым, пламя, запах гари, небольшая отдача - это кайф!
7. С дуру и хер можно сломать.
