История создания пистолета МЦ-1/МЦ-М.

Эту статью о творчестве незрячего создателя легендарного «марголина» я написал в доцифорвую эпоху. Она вышла в апрельском номере нашего журнала за 1997 год (тогда он назывался «Ружьё. Оружие и амуниция».
Автор - главный редактор журнала «КАЛАШНИКОВ» Михаил Дегтярёв

Сегодня это трудно осознать: создатель одного из лучших образцов спортивного оружия был слепым. В двадцатые годы восемнадцатилетний взводный Михаил Марголин в бою получил пулевое ранение в голову и навсегда потерял зрение. Вряд ли в ту пору кто-нибудь мог предположить, что юноша-инвалид, за плечами которого всего лишь три неполных класса гимназии и гражданская война, станет выдающимся конструктором.

Сначала Марголину предстояло просто научиться жить без света, что само по себе мучительная, невероятно сложная задача. Сегодня уже никто не знает каких усилий воли стоило будущему оружейнику выдержать удар судьбы и вернуться к активной жизни.

Конструктор Марголин... В отличие от коллег он не мог пользоваться ни чертежами, ни литературой. За все отвечала его память. Самые трудные вычисления он делал только в уме и малейшее вмешательство могло легко сбить, запутать сложные выкладки. Найденные решения узлов, детали и их сопряжения принимали конкретные формы сначала в пластилине или в дереве. Иногда Марголин просто стоял возле станка, диктуя фрезеровщику какой глубины и ширины сделать паз, где и какие соблюсти допуски. В его голове с поразительной ясностью возникали зрительные образы будущих деталей. По звуку оружейник научился определять малейшие помехи в работе механизмов, их характер и причины.

До создания знаменитого пистолета Михаил Владимирович сконструировал немалое число более или менее удачных моделей. Но для того, чтобы образец выпускался серийно необходимо, чтобы он не только удовлетворял тактико-техническим требованиям и имел существенное превосходство перед аналогичными конструкциями. Он должен «родиться» вовремя. Это зависит от целого ряда причин: технологических, экономических и даже политических. У таких маститых конструкторов, как Токарев, Симонов и других, из десятков опытных образцов оружия лишь единицы выпускались серийно.

В самом начале 30-х годов, работая инструктором в московском Осоавиахиме, Марголин спроектировал и создал в металле самозарядную малокалиберную винтовку с переводом на автоматический огонь. Винтовка предназначалась для спортивной стрельбы и промысловой охоты и получила высокую оценку Василия Алексеевича Дегтярева. Но в Осоавиахиме решили, что самозарядная, тем более автоматическая винтовка приведет к излишнему расходу боеприпасов, а в Военно-охотничьем обществе заявили, что ни один охотник-промысловик не пойдет на зверя с малым калибром. В итоге винтовка оказалась экспонатом выставки осоавиахимовской испытательной станции, а в производство были запущенны более простые винтовки конструкции С. А. Коровина.
Самое же главное, что вместе с появлением действующего образца произошло небывалое: слепой человек стал конструктором стрелкового оружия.
Работа над винтовкой была отправной точкой в оружейной биографии Марголина. Его заметили и направили в Щурово, на испытательный полигон Главного Артиллерийского Управления. Работа на полигоне позволила Михаилу Владимировичу серьезно расширить запас знаний (технического образования он не имел) и помогла войти в круг конструкторов-оружейников. Там он познакомился с известнейшим русским оружейником Владимиром Иеронимовичем Маркевичем.
После принятия на вооружение РККА пистолета ТТ образца 30/33 гг., Главным Артиллерийским Управлением было предложено конструкторам-оружейникам проработать вопрос возможности использования 5,6-мм малокалиберного патрона для тренировочных стрельб. Уже известные тогда конструкторы Коровин и Токарев разработали сменные стволы к пистолету ТТ, которые допускали стрельбу малокалиберными патронами только в неавтоматическом режиме (после каждого выстрела необходимо было вкладывать очередной патрон на подаватель магазина). А Марголин, в 1936-39 гг., уже будучи начальником опытно-конструкторского цеха при Центральных экспериментальных мастерских Осоавиахима, пошел другим путем и разработал несколько вариантов 5,6-мм самозарядного пистолета на основе ТТ, наиболее удачный из которых производился в довоенное время.
По внешнему виду и массо-габаритным характеристикам он не отличался от штатного пистолета ТТ. Ствол, несколько большей, по сравнению с боевым длины фиксировался в рамке осью затворной задержки, а возвратная пружина надевалась на ствол, как на направляющий стержень.
Специально для Осоавиахима были изготовлены простые и дешевые однозарядные пистолеты калибра 4,5 мм. Заряжались они капсюлем «Жевело» и дробинкой и внешне повторяли форму ТТ и «Нагана».
Для обучения стрельбе из пулемета, Марголиным была предпринята попытка создания малокалиберного пулемета на базе ДП. Пулемет был забракован из-за невозможности автоматической стрельбы патронами с латунной гильзой.
В 30-е годы в нашей стране стрелковая подготовка молодежи была поставлена на широкую ногу и стволы оружия, используемого для тренировочных стрельб изнашивались довольно быстро. Марголин предложил вариант «реанимации» винтовок с негодными стволами.
Суть переделки заключалась в следующем. Изношенный ствол снимался, а взамен его устанавливалась труба равной со стволом длины и соответствующего диаметра. В нее запрессовывался исправный отрезок ствола длиной всего 250 мм с более строго изготовленным патронником. А на наружную поверхность устанавливались штатные прицельные приспособления. Карабины пользовались большой популярностью в Осоавиахиме, но начинание погубила формальность. По действующим инструкциям полагалось списывать не только изношенный ствол, но и всю винтовку.
В середине 30-х годов Марголина принимают на работу инженером-конструктором в Центральное конструкторское бюро в Туле. Надо ли говорить, с какими сложностями пришлось столкнуться Михаилу Владимировичу при устройстве на такую работу! Многие, в том числе и начальник ЦКБ, просто не понимали, как конструктор-оружейник может быть незрячим. Завидную прозорливость проявил в тот момент Федор Васильевич Токарев, поверивший в конструктора и много помогавший ему в дальнейшем.
Наряду с Токаревым и еще тремя конструкторами Марголин участвовал в конкурсе на разработку нового армейского пистолета калибра 7,62 мм, на замену ТТ. По прошествии некоторого времени он вышел из состава участников по собственной инициативе, посчитав, что пришло время работать над конструкцией под 9-мм патрон. Сам факт создания Марголиным удачной конструкции 9-мм пистолета практически неизвестен.

В 1940 г. им был представлен на испытания НИПСМВО (Научно-исследовательский полигон стрелкового и минометного вооружения) 9-мм пистолет для высшего комсостава армии ТКБ-205 под патрон ПП-39 (прообраз 9-мм патрона ПМ — 9×18).

Пистолет «ТКБ-205» в разрезе. 1 - рама; 2 - пластиковая рукоять; 3 - курок; 4 - ось курка; 5 - рычаг курка; 6 - ось; 7 - ось шептала; 8 - боевая пружина; 9 - пружина защелки; 10 - шептало; 11 - спуск; 12 - магазинная коробка; 13 - дно магазинной коробки; 14 - подаватель; 15 - затвор; 16 - стопорная шпилька ударника; 17 - боек; 18 - пружина; 19 - ствол; 20 - возвратная пружина; 21 - стержень возвратной пружины; 22 - пружина магазина

Пистолет ТКБ-205 представлял из себя систему со свободным затвором. Ударно-спусковой механизм несамовзводный. Боевая пружина спиральная. Ударник подпружинен. Кнопочный предохранитель блокировал шептало и курок на боевом взводе.

Прицельные приспособления состояли из мушки полукруглого профиля и неподвижного целика. Рукоятка пластмассовая, охватывающая рамку (как у ПМ). Из особенностей пистолета можно отметить трехперую пластинчатую пружину, выполняющую роль пружины шептала, спускового крючка и защелки магазина. Ствол при неполной разборке снимается.

Для неполной разборки пистолета необходимо вынуть магазин, несколько отвести затвор назад и удерживать его в таком положении. Затем, взявшись за переднюю часть направляющего стержня возвратной пружины, оттянуть его вперед и, перекосив вниз заднюю часть, выполняющую роль стопора ствола, отпустить. После этого ствол поворачивают на 90° и вместе с затвором отделяют от рамки в направлении дульного среза.

На полигоне ТКБ-205 был подвергнут сравнительным испытаниям с пистолетом ПВК-1. При испытаниях на безотказность действия автоматики ТКБ-205 дал 10,0% задержек, против 43,3% у ПВК-1. Соотношение задержек в процессе проведения всех испытаний: 8,2% у ТКБ-205 и 11,2% у ПВК-1. Комиссией было признано, что «автоматика обоих пистолетов работает неудовлетворительно». Пистолеты показали примерно одинаковую кучность боя и пробивное действие.

При этом ТКБ-205, прежде всего в виду отсутствия самовзвода, значительно превзошел ПВК-1 по простоте конструкции: 23 заводских детали против 54. В итоге, по сумме всех результатов испытания выдержали оба образца, но ПВК-1 не был рекомендован на доработку, так как комиссия признала его «копией пистолета „Вальтер“, только измененного калибра».

Кстати, отношение испытателей к иностранным конструкциям было далеко не пренебрежительным. Так, НИПСМВО считало целесообразным «параллельно с доработкой пистолета «ТКБ-205», вести разработку образца с учетом всех положительных сторон пистолетов системы «Вальтер» и «Беретта».

Комиссия по проведению испытаний, говоря о ТКБ-205, отмечала: «система по конструкции заслуживает внимания (простота освоения, небольшое количество деталей и простота их производства, плоскостность формы и хороший габарит), целесообразна дальнейшая доработка в части совершенствования прицельных приспособлений, придания более удобной формы рукоятке (передней ее части) и устранения удара курком по руке при стрельбе».

Однако, с началом Великой Отечественной войны к перспективному армейскому пистолету появилось дополнительное требование — обязательное наличие самовзводного ударно-спускового механизма и доработка пистолета ТКБ-205 была прекращена.

Опыт работы над армейским пистолетом пригодился при создании малокалиберного самозарядного пистолета. Вернувшись в декабре 1940 года в Москву, Марголин возобновил работу над спортивным пистолетом, начатую еще в 1936 году. Через шесть месяцев, 21 июня 1941 года, были подведены итоги испытаний и принято решение о заказе пятисот пистолетов. Но на следующее утро ни о каких спортивных пистолетах не могло быть и речи - 22 июня началась война.

С осени 1941 по октябрь 1943 года Михаил Владимирович работал в эвакуации в Сибири на военной базе. Затем было возвращение в Москву и работа в Отдельном конструкторском бюро, занимавшимся в то время составлением руководств по ремонту оружейных систем. В ОКБ Марголин познакомился с Г. С. Шпагиным. После войны конструктор вновь занялся спортивным оружием и уже в 1946 году была изготовлена целая серия малокалиберных пистолетов, переделанных из пистолетов ТТ.

От довоенного варианта пистолеты отличались методом крепления ствола (он приваривался к рамке) и тем, что затвор при разборке оружия снимался в направлении «назад». В производство пистолет не пошел, поскольку к тому времени было изготовлено большое количество пистолетов Р-3 и Р-4 конструкции Г. В. Севрюгина, а единственный экземпляр хранится в Москве, в оружейном фонде Исторического музея.

Это подтолкнуло Марголина к созданию оригинальной, не передельной конструкции. Более года ушло на анализ существующих схем пистолетов. Особые сложности возникли с выбором схемы прицельных приспособлений. Первая партия пистолетов нового образца — пять экземпляров — была изготовлена в самом конце 1947 года и успешно прошла заводские и полигонные испытания.

Михаил Марголин разработал малокалиберный самозарядный пистолет МЦ-1, который вскоре заставил заговорить о своем создателе. Его первое «выступление» за рубежом состоялось в 1954 г. на 36-м чемпионате мира в Венесуэле, закончившимся убедительной победой наших стрелков

Пистолет предназначен для спортивной стрельбы на дистанциях до 50 м. Автоматика работает на принципе отдачи свободного затвора. Спусковой механизм — несамовзводный, позволяет ведение стрельбы только одиночными выстрелами. Предохранитель блокирует шептало при постановке курка на боевой взвод и позволяет фиксировать затвор в крайнем заднем положении. Подпружиненный экстрактор монтируется на затворе, а жесткий отражатель на рамке. Питание пистолета патронами производится из отъемного однорядного магазина. Емкость магазина 10 патронов.

Для стрельбы используют 5,6-мм патроны кольцевого воспламенения (.22 Long Rifle). Первоначально пистолет выпускался со стволами длиной 140 и 180 мм, а после присвоения индекса МЦ-1 (МЦ-М) со стволом 160 (150) мм.

Вначале 50-х годов, когда отечественная промышленность освоила выпуск укороченных 5,6-мм патронов (.22 Short), пистолет был модернизирован в соответствии с уменьшенной мощностью патрона и требованиями к выполнению упражнения «скоростная стрельба по пяти фигурным мишеням» и получил индекс МТС-1 (впоследствии МЦ-У). МТС-1 отличался от серийного пистолета МЦ-1 наличием дульного компенсатора, облегченным затвором, ослабленной возвратной пружиной и уменьшенной до 6 патронов емкостью магазина. Этот вариант пистолета отлично зарекомендовал себя в ходе 38-го чемпионата мира в Каире.

Главное достоинство прицельных приспособлений МЦ-1 — неподвижность целика и мушки относительно ствола. Мушка установлена на основании в дульной части ствола и позволяет легко вводить поправки по высоте с определенным шагом. Целик смонтирован на П-образном основании, охватывающем затвор. Основание неподвижно установлено на задней части рамки и тоже предусматривает возможность легко вводить поправки по горизонту. Такая конструкция полностью исключает влияние на меткость каких-либо колебаний прицельных приспособлений относительно ствола.

При всей очевидной простоте Марголин оказался первым конструктором-оружейником, который применил такое устройство на серийном пистолете. Коллеги Михаила Владимировича назвали прицел его пистолета «красными воротами», а за рубежом он более известен как «московские ворота» или «триумфальная арка». Правда за границей мало кому известно, что конструктор, построивший эту «триумфальную арку», будучи незрячим, ни разу в жизни так и не увидел ее своими глазами.

Простота конструкции и высокие эксплуатационные качества пистолета Марголина широко известны. За все время производства конструкция пистолета практически не изменялась. Модернизация касалась, в основном, изменения конструкции прицельных приспособлений, технологии изготовления и размеров отдельных деталей, а так же комплектации пистолета принадлежностью. Единственное существенное изменение — отказ от рычажного предохранителя (остался предохранительный взвод курка).

Творчество М. В. Марголина не закончилось созданием МЦ-1. В дальнейшем, в 1956 году, он получил авторское свидетельство на однозарядный матчевый пистолет, который уступил лишь конструкции Е. Л. Хайдурова, ныне известной как ТОЗ-35. Небольшая серия однозарядных пистолетов для начинающих конструкции Марголина («Заря») долгое время эксплуатировалась в стрелковых клубах Москвы. Ветераны помнят и пневматический пистолет МЦ-60.

Интересен и эксперимент с матчевым пистолетом с изогнутым стволом. При длине ствола 500 мм общая длина пистолета составляла всего 300 мм.

Судьба Михаила Владимировича Марголина — это подвиг длиною в человеческую жизнь, это пример проявления небывалой силы воли, неистощимого трудолюбия и великого таланта.

Он ушел из жизни не успев осуществить все свои замыслы. Прожив почти всю жизнь слепым, он оставил миллионам людей возможность видеть то, что сделал для них.

Из самых оригинальных моделей Standard Manufacturing можно вспомнить двуствольную помпу DP-12, револьвер S333 Thunderstruck под патрон .22 WMR (также с двумя стволами) и складной револьвер SM Switch Gun.

Материал опубликован в журнале «КАЛАШНИКОВ»

Кроме того, компания выпускает реинкарнацию классического Colt Woodsman калибра .22LR , разработанного Джоном Браунингом более 100 лет назад. Его серийное производство под маркой Colt было прекращено почти полвека назад.

Ограниченная серия пистолета SG22 выпущена в двух исполнениях: один с воронёным стволом и рамкой, а другой — в цветах побежалости на затворе и рамке. Оба варианта пистолета имеют стволы длиной 162 мм. Прицельные приспособления представляют из себя фиксированную мушку и регулируемый целик.

Общая длина пистолета составляет 260 мм, а масса без патронов — 907 г. Оружие питается от отъёмных магазинов вместимостью 10 патронов.

Интересно, что мастера-оружейники из Standard Manufacturing изготавливают SG22 вручную, минимизируя применение современных технологий.

Именно применение ручного труда обуславливает высокую для «мелкашки» с невыдающимися характеристиками цену Standard Manufacturing SG22, которая составляет $ 999.

Разумеется, что с учётом ограниченного выпуска и внушительной цены, это скорее коллекционный образец, чем оружие для развлекательной стрельбы.

Раскрыт секрет необычных офицерских кортиков с клинком, похожим на игольчатый штык «трёхлинейки»

В собраниях крупных военно-исторических музеев, а также в частных коллекциях можно обнаружить образцы кортиков, которые по конструкции эфеса не отличаются от русского морского офицерского кортика обр. 1803 г., но имеющие четырёхгранный клинок по форме и размерам близкий к игольчатому штыку 3-лн винтовки Мосина образца 1891 года.

Автор - член редколлегии «КАЛАШНИКОВ» Руслан Чумак (к.т.н), материал опубликован в № 6/2022

На клинках кортиков этого типа обычно нанесён заводской условный знак Ижевского оружейного завода («Лук со стрелой»), а так же буква «П». На верхней втулке рукоятки могут находиться как изображение вензеля Императора Николая II, так и символ РСФСР в виде скрещённых серпа и молота или вообще отсутствовать какие-либо обозначения.

Эти кортики хорошо известны исследователям истории отечественного холодного оружия и коллекционерам, они описаны в ряде изданий, разработанных на базе музейных и частных коллекций, и датируются обычно периодом 1917-1920 гг. Авторы не подвергают сомнению подлинность кортика описанного типа, но считают его разновидностью морского кортика обр. 1803 г. который по каким-то причинам получил нестандартный клинок.

В условиях трудностей испытываемых русской промышленностью в ходе Мировой войны, замена клинка у такого сугубо вспомогательного оружия как кортик, клинком, изготовленным из массово выпускавшихся винтовочных штыков, является вполне рациональным актом. До последнего времени эти соображения хотя и поддерживались большинством исследователей истории отечественного холодного оружия, но без документального подтверждения факта существования отдельного утверждённого варианта кортика образца 1803 г. с клинком, изготовленным из штыка винтовки Мосина образца 1891 года, не могли считаться достаточными обоснованными.

В процессе исследования вопроса о происхождении кортика образца 1803 г с клинком от штыка винтовки Мосина, в архиве Военно-исторического музея артиллерии, инженерных войск и войск связи (ВИМАИВиВС) мною был выявлен документ, раскрывающий происхождение этого образца холодного оружия.

В данном случае идёт речь о документе, имеющем название «Чертёж офицерского кортика с клинком из бракованных штыков 3-х лин. винтовки». На чертеже изображён кортик с эфесом по образцу морского кортика образца 1803 г. и четырёхгранным игольчатым клинком с долами на всех гранях. Внешний вид кортика и его элементов приведённые на чертеже, полностью соответствуют сохранившимся в музеях и частных коллекциях кортикам образца 1803 г. с игольчатым клинком, о которых упоминалось выше.

Выявление чертежа кортика с его официальным названием крайне важно для точной для атрибуции оружия данного типа. Изучение чертежа позволило получить и другие важные для атрибуции кортика сведения, содержание которых приводится ниже.

Организация, разработавшая конструкцию кортика, на чертеже не названа. Однако на нём имеется подпись генерал-майора Николая Семёновича Хватова, который в 1916 году состоял на должности Заведующего чертёжной технической частью при Главном артиллерийском управлении.

Также выявлено несколько нечётких подписей других лиц, среди которых достоверно идентифицирована подпись Бойно-Родзевича. С большой вероятностью можно заключить, что она принадлежит полковнику В. Бойно-Родзевичу, который в 1916 году исполнял должность старшего производителя опытов и разработки технических вопросов Артиллерийского комитета ГАУ.

Чертёж кортика утверждён 08 января 1917 года Журналом Артиллерийского комитета ГАУ № 1 за 1917 год, подпись лица утвердившего чертёж идентифицировать не удалось;
Размеры кортика (чертёжные):

— общая длина 407 мм;
— длина клинка без хвостовика 11 дюймов (279,4 мм);
— длина хвостовика клинка 4,5 дюйма (114,3 мм);
— толщина трубки рукоятки максимальная 0,5 дюйма (12,7 мм);
— ширина рукоятки максимальная 22,2 мм;
— боевой конец клинка имеет заточку в виде остроконечного конуса, длина заточенного участка 0,5 дюйма (12,7 мм);
На верхней втулке рукоятки нанесён вензель Императора Николая II и под ним растительный орнамент в виде опоясывающей втулку ленточки. Других обозначений на кортике или его элементах, чертёж не содержит;
Ножны имеют устье, гайку и наконечник с краями в виде выступающих полукружьев.

Для проверки соответствия чертёжных параметров кортика описанного выше типа их сохранившимся образцам, я предпринял поиск в фондах ВИМАИВиВС.

В результате изучения коллекции холодного оружия музея в ней был выявлен один такой кортик (Инв. № 118-7). Он поступил в музей в декабре 1936 году от гр. А. Э. Зайден-Варга (закупка). Конструкция и вид элементов этого кортика полностью соответствует приведённым на чертеже. Размеры несколько отличаются: общая длина составляет 395 мм (на 12 мм меньше чертёжного значения), длина клинка составляет 280 мм, что точно соответствует чертёжному значению.

Важной особенностью выявленного в Музее артиллерии кортика является наличие на нём заводских клейм: на боковой поверхности клинка (внутри дола) нанесён заводской условный знак Ижевского оружейного завода, над ним нанесено приёмное клеймо в виде буквы «П». Кроме того, на верхней втулке рукоятки, где чертежом предусматривалось расположение вензеля Николая II, находится изображение скрещённых серпа и молота на фоне лучей восходящего солнца.

Обобщая результаты проведённого исследования, я считю, что описанный в настоящей статье офицерский кортик с клинком от штыка 3-лин винтовки Мосина образца 1891 года обладает совокупностью признаков, позволяющих выделить его в отдельную разновидность данного оружия под названием «Кортик офицерский образца 1917 года».

На основе изучения чертежа кортика образца 1917 года, других документов и сохранившегося в коллекции оружия ВИМАИВиВС его экземпляра, предлагается версия появления и бытования этого оружия.
В августе-ноябре 1916 года, после существенного расширения перечня лиц, которым полагалось ношение кортика (в большинстве случаев не относящихся к флоту), в Артиллерийском комитете ГАУ на основе морского кортика образца 1803 года был разработан офицерский кортик нового образца. Его главной особенностью было использование клинка от бракованных штыков винтовки Мосина образца 1891 года. 08 января 1917 года образец этого кортика утвердил АК ГАУ, его выпуск был организован на Ижевском оружейном заводе.

В начальный и очень непродолжительный период изготовления кортики образца 1917 года выпускались с вензелем Императора Николая II на верхней втулке рукоятки. После Февральской революции 1917 года из-за запрета ношения вензелей отрёкшегося Императора на офицерском оружии, этот элемент оформления из конструкции кортика был исключён, и они выпускались без каких-либо символов на верхней втулке рукоятки.
Кортики образца 1917 года изготавливались и в советский период истории России, при этом с 1918 года на верхней втулке рукоятки наносилось изображение символа РСФСР в виде скрещённых серпа и молота.

В настоящий момент неизвестны обстоятельства изготовления кортиков образца 1917 года на Ижевском оружейном заводе, в первую очередь в отношении даты начала и окончания их производства, а так же количества выпущенных экземпляров. Поиск этих сведений будет продолжен в ходе дальнейших исследований.

История и особенности самого массового бронежилета Советской Армии 6Б5

Как известно, самые быстрые темпы развития вооружения наблюдаются во время войны. В это время все людские, промышленные и научные ресурсы любого государства задействуются наиболее полно. Именно тогда и появляются новые виды оружия, разрабатываются прорывные образцы техники и, что достаточно логично, совершенствуются средства защиты. Так, всплеском развития советского «бронежилетостроения» стали события в Афганистане 1979–1989 годов. Вспомним некоторые исторические факты.

Автор - Олег Фаустов, Иван Николаев. Материал опубликован в журнале «КАЛАШНИКОВ»

Начнём с того, что в СССР первый армейский бронежилет 6Б1 был разработан в 1954 году специалистами Всесоюзного института авиационных материалов (ВИАМ). В 1957 году он был принят на снабжение Вооружённых Сил. 6Б1 — это самый первый отечественный бронежилет, бронеэлементы которого перекрывали друг друга по типу «рыбьей чешуи», что, в отличие используемых ранее нагрудников и панцирей, позволяло частично сохранить его гибкость.

По разным данным всего этих бронежилетов было изготовлено от 1,5 до 3 тысяч штук. А потом их производство было решено прекратить, а возобновлять только в случае наступления «особого периода».

В начале войны в Афганистане некоторые подразделения 40-й армии были экипированы именно в эти бронежилеты, выданные с баз и складов. Массовое производство БЖ 6Б1 было решено не организовывать, обосновывая это тем, что он морально устарел и не отвечает современным требованиям.

10 февраля 1980 года в ЦК КПСС состоялось совещание по вопросу оснащения ограниченного контингента советских войск в Афганистане средствами защиты. На это совещание были приглашены военные специалисты, разработчики и производители бронежилетов. С этого момента развитие средств индивидуальной бронезащиты (СИБ) советских военнослужащих началось семимильными шагами.

К работам подключились предприятия и научные организации всего Советского Союза: Всесоюзный научно-исследовательский институт стали, Всесоюзный Научно-исследовательский институт твёрдых сплавов, Институт проблем материаловедения Академии наук Белорусской СССР, Институт сверхтвёрдых материалов Академии Наук Украинской СССР, Белорусский физико-технический институт Академии Наук Белорусской СССР, Светловодский комбинат твёрдых сплавов и тугоплавких материалов, Центральный Научно-исследовательский институт ортопедии и травматологии им. Н. Н. Приорова.

Большой вклад внесли и военные специалисты из ВНИИ-3, в/ч 33491 (знаменитый полигон «Ржевка»), Военно-медицинской академии им. С.М. Кирова, Главного ракетно-артиллерийского управления, Главного военно-медицинского управления, Центрального вещевого управления и др.

Координация всех разработок была возложена на «ВНИИ Стали», который Постановлением ЦК КПСС и СМ СССР № 250–98 от 25.03.1983 г. был определён головной организацией по «Проблеме создания и освоения в производстве средств индивидуальной бронезащиты и специальных бронематериалов для них».

Варианты маркировки БЖ 6Б5. 6Б5–... — наименование модификации; ХХ или Х — кодовое обозначение завода-изготовителя; ХХ или ХХХ — номер партии; ХХ — номер бронежилета в этой партии; ХХ — месяц; ХХ — последние две цифры года изготовления; 1 или 2 — типоразмер БЖ

В результате совместных усилий сначала появились на свет бронежилеты 6Б2, в конструкции которых впервые были применены защитные экраны из арамидной ткани ТСВМ-ДЖ и бронеэлементы из титанового сплава ВТ-14. Затем были разработаны первые «противопульные» бронежилеты (БЖ) серии 6Б3, на внешних чехлах которых впервые были размещены карманы для магазинов к автомату (в самых ранних БЖ серии 6Б3 — 6Б3Т, были карманы под 15-зарядные обоймы), ручных гранат и другого имущества.

В конструкции «тройки», как ласково называли бойцы БЖ 6Б3, применялись бронеэлементы из титанового сплава ВТ-23 толщиной 6,5 мм, которые не пробивались с дальности 10 м из 7,62-мм автоматов Калашникова при использовании патронов с пулями, имеющими стальные нетермоупрочненные сердечники. Однако при попадании пули со свинцовым сердечником при обстреле с малой дальности (до 80 м) из американской винтовки М16А1 часто наблюдалось пробитие такого бронежилета.

В конструкции БЖ серии 6Б4 впервые были использованы керамические бронеэлементы чертежа АДУ 14.20.000 из карбида бора, которые уверенно «держали» высокоскоростные пули с мягким сердечником.

Завершающим штрихом в ряду советских БЖ является серия бронежилетов 6Б5. Эта серия была создана «ВНИИ Стали» в 1985 году после проведения НИР и ОКР (шифр «Улей») по определению стандартизированных типовых СИБ. Эта серия БЖ базировалась на уже разработанных и находящихся в эксплуатации жилетах и включала 19 модификаций, отличающихся уровнем защиты, площадью, назначением. Отличительным признаком этой серии является модульный принцип построения защиты: то есть каждая последующая модель в серии могла быть сформирована из унифицированных защитных узлов. В качестве последних предусматривались модули на основе тканевых структур, титана, керамики и стали.

Специалисты «ВНИИ Стали» приняли решение учесть все достоинства ранее разработанных БЖ в одном изделии. В творческий коллектив вошли самые опытные сотрудники прославленного института, которые уже успели принять участие в разработках средств индивидуальной бронезащиты (СИБ): Дмитрий Константинович Швайков, Борис Дмитриевич Чухин, Владимир Климентьевич Казакевич, Юрий Юрьевич Лебедев, Надежда Александровна Храмова, Элеонора Николаевна Петрова, Виктор Петрович Яньков, Юрий Иосифович Белкин, Ольга Борисовна Дашевская, Надежда Михайловна Гришина, Александр Паруйрович Матевосьян, Александр Александрович Малкин, Владимир Павлович Толкачев, Юрий Германович Ивлиев. Самое активное участие в разработке БЖ Ж-86 принимали сотрудницы Центрального НИИ Швейной промышленности (ЦНИИШП) Вера Александровна Фукина и Алла Александровна Полегенькая.

Была разработана конструкция внешних чехлов, которая позволяла в зависимости от решаемых задач и исполнения бронежилета использовать различные бронеэлементы: стальные, титановые, керамические. Приказом Министра Обороны СССР № 217 от 29 сентября 1986 г. унифицированные общевойсковые бронежилеты, разработанные в результате выполнения ОКР шифр «Улей», в девяти модификациях были приняты на снабжение Советской Армии и Военно-Морского Флота.

Интересно не только то, что приказ был подписан первым заместителем Министра Обороны Маршалом Советского Союза С. Ахромеевым, но и то, что обозначение новых БЖ в нём было произведено заводскими индексами — от Ж-86–1, до Ж-86–9 (впоследствии при передаче функции генерального заказчика от ЦВУ к ГРАУ БЖ получили индексы ГРАУ — от 6Б5–11, до 6Б5–19). Кстати, во всё время производства БЖ серии 6Б5 они были нераздельны. Так ТО и ИЭ на всю линейку БЖ в обязательном порядке содержит оба индекса — «…жилет с комбинированной защитой Ж-86-… (изделие 6Б5-…)».

Бронежилет серии 6Б5 представлял собой две секции — грудную (далее ГС) и спинную (далее СС), которые соединялись в области плеч пользователя при помощи текстильных застёжек и плечевых ремней с одношпеньковыми пряжками (по одному на каждом плече), а в области пояса — двумя боковыми частями спинной секции и поясным ремнём с одношпеньковой пряжкой.

При застёгивании и подгонке по комплекции части пояса заводились в разрезы, оборудованные на боках чехла грудной секции (ГС), а затем крепились между собой и к монтажной плате ГС при помощи текстильных застёжек. Для дополнительной фиксации БЖ на теле пользователя поверх боковых частей застёгивался поясной ремень. Стоит отметить, что, как правило, он шёл в комплекте лишь с «тяжёлыми вариантами комплектации» бронежилетов 6Б5–13, 6Б5–14 и 6Б5–15.

С внешней стороны чехла ГС в области плеч пришиты два упорных валика (по одному с каждой стороны), предназначенные для улучшения упора приклада в плечо при прицеливании из образцов стрелкового оружия. Кроме того, на чехле ГС в области пояса пользователя располагались четыре несъёмных накладных кармана (подсумка под магазины). Стоит отметить, что их конструкция позволяла переносить как стандартные 30-местные магазины к автомату (АК, АКМ АК74), так и магазины увеличенной вместимости для ручных пулемётов (РПК, РПК74). Горловина каждого кармана была оборудована клапаном с текстильной застёжкой для исключения выпадения магазинов.

На чехле спинной секции в области плеч пришиты два валика, предназначенных для исключения соскальзывания лямок носимого снаряжения. Также на чехле СС в районе пояса, располагались две шлёвки, предназначенные для фиксации поясного ремня и четыре подсумка под ручные гранаты типа РГД-5 и Ф-1.

В верхней части внешнего чехла каждой секции БЖ пришит защитный воротник, состоящий из трёх секций: две секции пришиты к ГС, а одна — к СС.

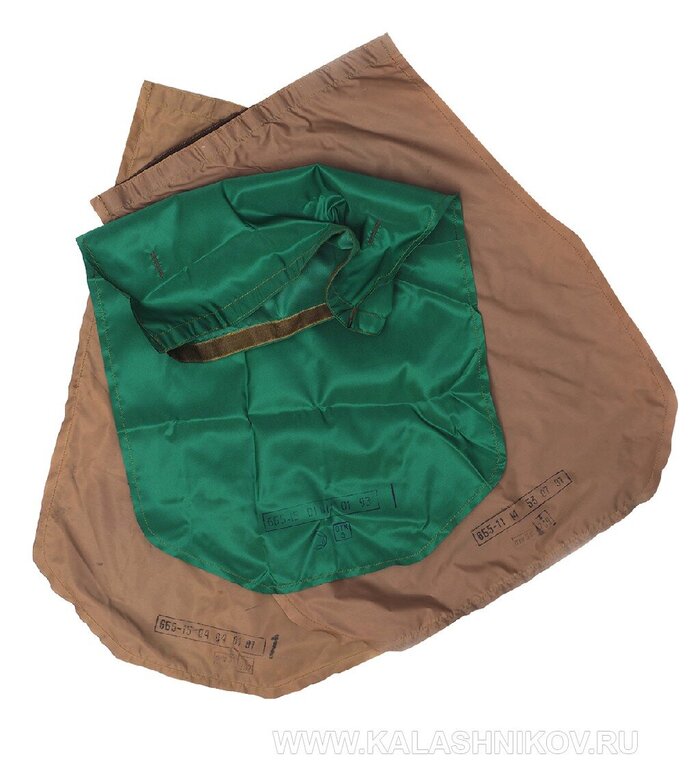

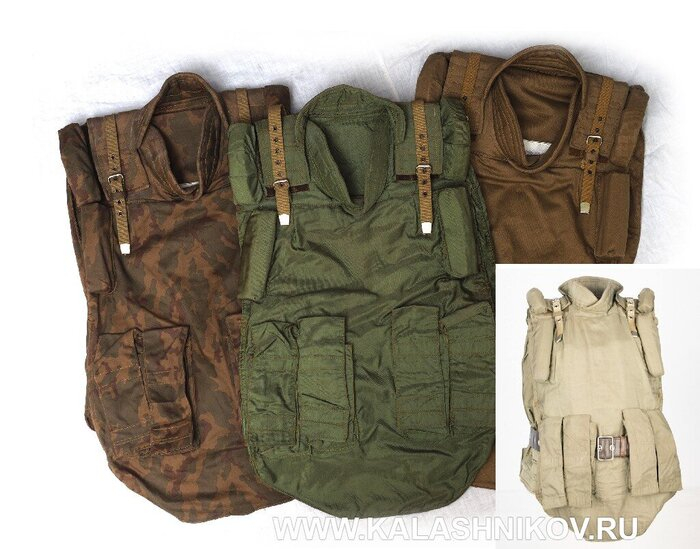

Первоначально чехлы БЖ серии 6Б5 изготавливались из капроновой ткани арт. 56007кр зелёного цвета различных оттенков. С 1990 года, чехлы начали изготавливать из хлопчатобумажной саржи арт. 3221, в том числе и в различных камуфлированных расцветках. Маркировались БЖ нанесением клейм с обратной стороны чехлов грудной и спинной секций.

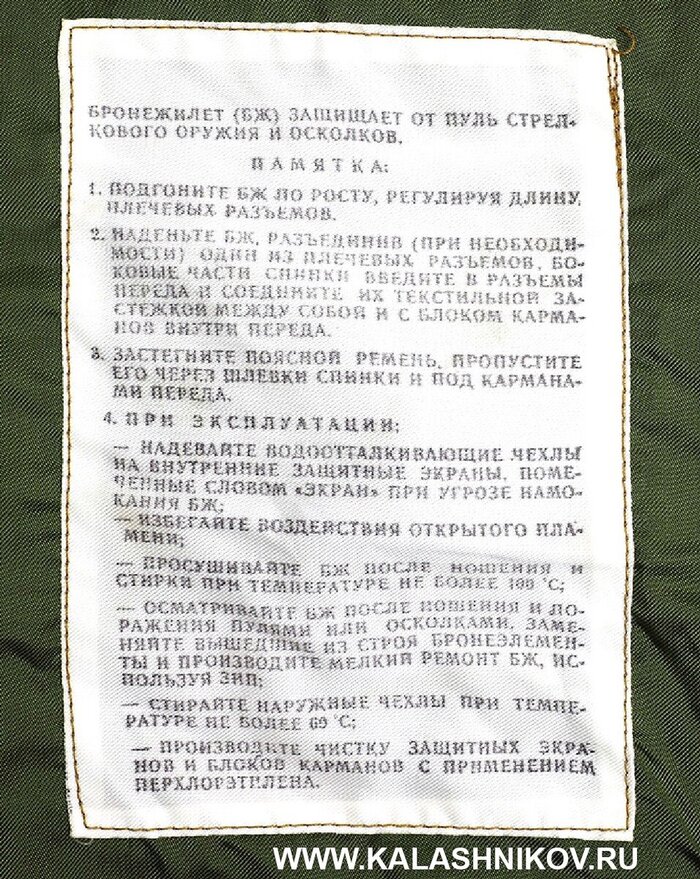

Составные части БЖ маркировались практически также, отсутствовало только кодовое обозначение завода-изготовителя. Рядом с клеймами наносили штамп ОТК и клеймо военной приёмки.

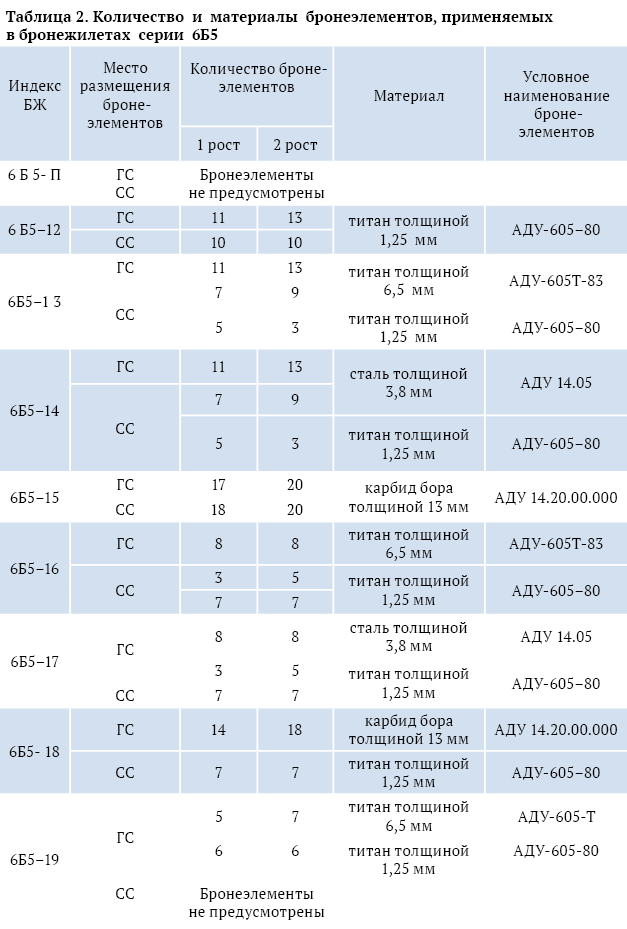

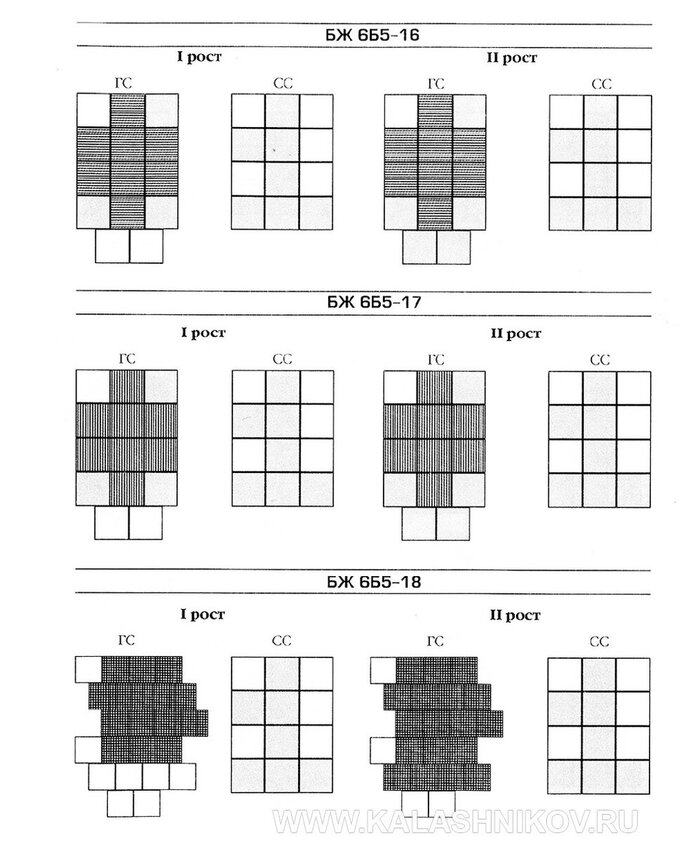

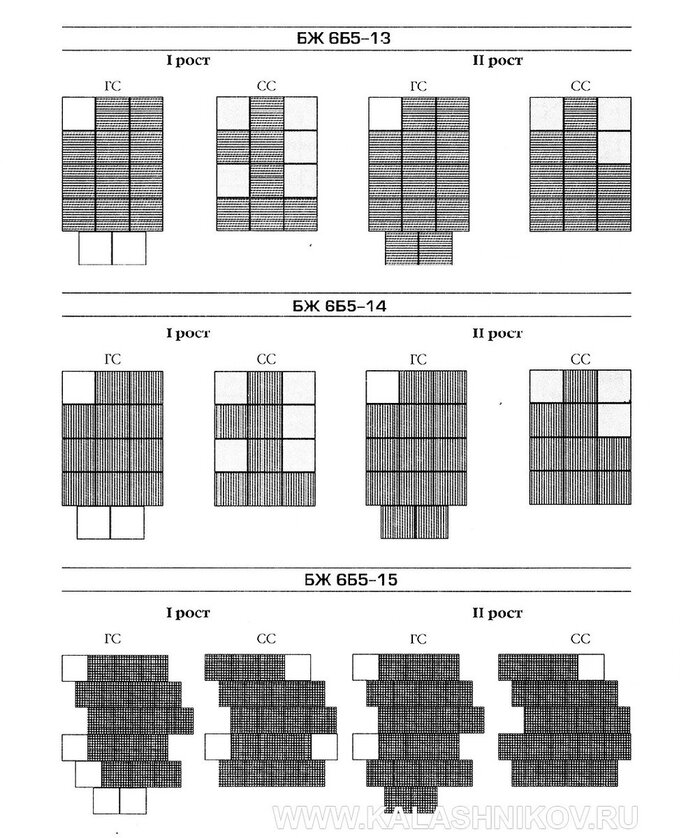

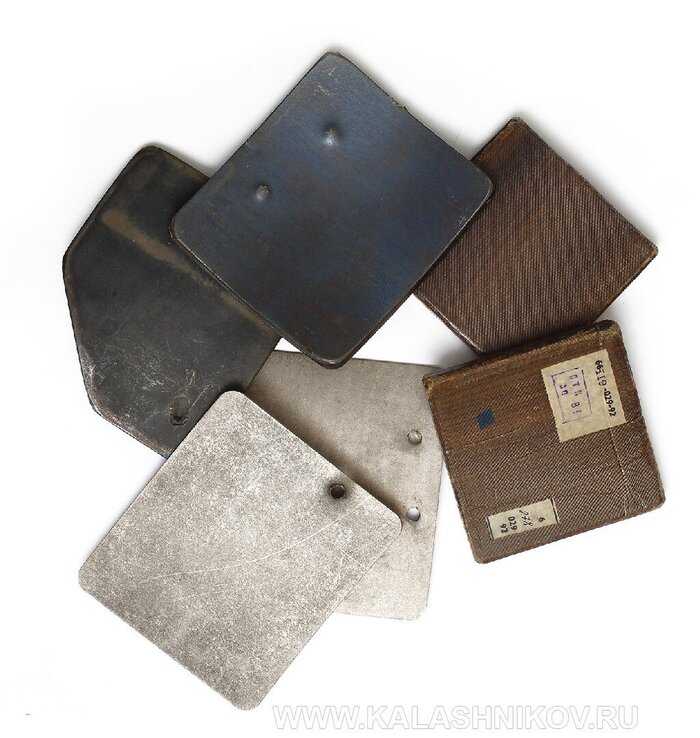

Защитная композиция бронежилета 6Б5 традиционна для советских СИБ того времени — все бронеэлементы расположены в карманах двух монтажных плат (грудной и спинной), каждая из которых крепится с внутренней стороны к чехлу ГС или СС при помощи четырёх пуговиц и двух карабинов.

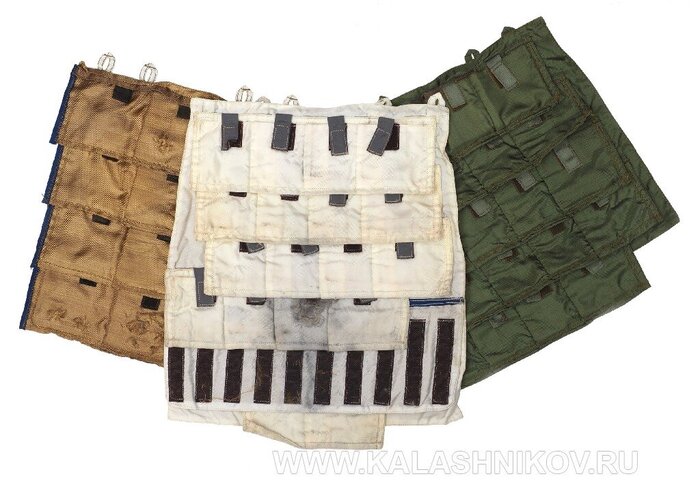

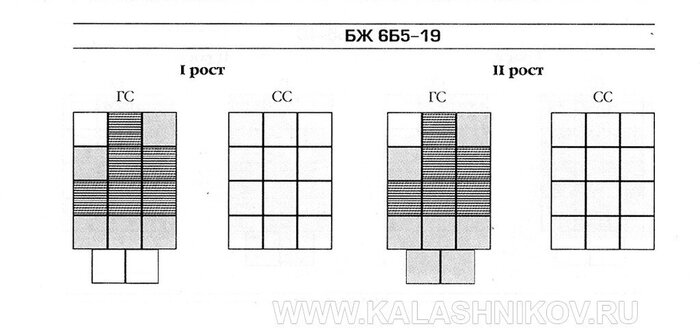

Карманы на монтажных платах (далее — МП) нашиты в один слой с небольшим (10–15 мм) нахлёстом друг на друга, что позволяет сохранить относительную «мягкость» (гибкость) БЖ. На монтажной плате грудной секции размещается шесть рядов по четыре кармана в каждом, а на спинной — пять рядов. Нижний ряд карманов МП грудной секции имеет всего два кармана. Заполнение карманов бронеэлементами зависело от модели БЖ. Например, комплектация БЖ 6Б5 вообще не предусматривала размещение бронеэлементов, а БЖ 6Б5–15 (в зависимости от размера) имел 35 или 40 шт. «керамических» АДУ .14.20.000. Стоит отметить, что бронежилеты серии 6Б5 выпускались только двух размеров, которые отличались лишь количеством бронеэлементов, размещаемых в монтажных платах. Всего в процессе выполнения ОКР «Улей» было разработано 19 модификаций БЖ. Но на снабжение были приняты лишь девять. При сравнении 6Б5–4 и 6Б5–15 можно увидеть, что количество и тип бронеэлементов одни и те же. Отличие было в чехлах: те БЖ, у которых в обозначении была одна цифра после индекса, не имели карманов для размещения элементов боевой экипировки (предназначались для ношения вместе с РПС обр. 1957 г.). От такого варианта позже отказались и в серию пошли БЖ 6Б5 с карманами на внешнем чехле.

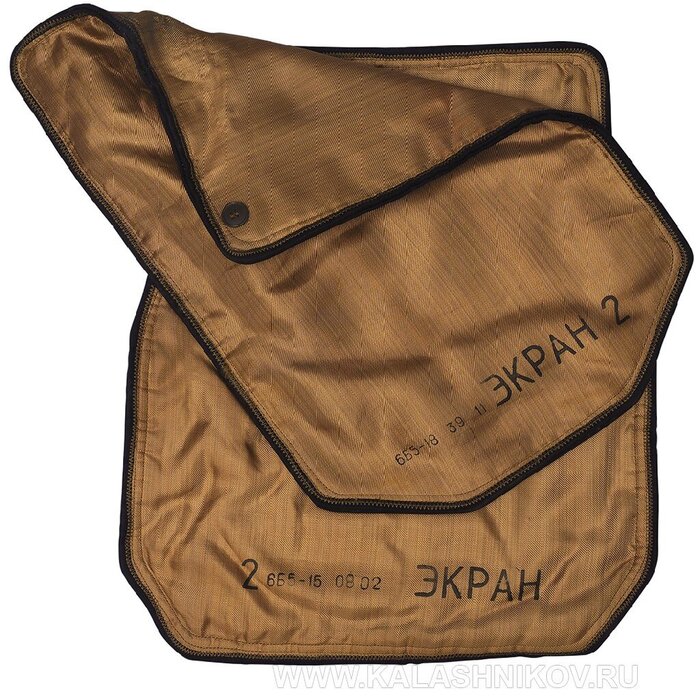

За монтажной платой каждой секции БЖ располагается защитный экран, изготовленный из 30 слоёв ткани ТСВМ-ДЖ. Часто её называют аналогом американской ткани Kevlar, что не совсем верно. Обе они являются арамидными, так как изготовлены из арамидных волокон, но, имея близкие физико-механические характеристики, отличаются по своему составу. Следует отметить, что защитные свойства таких тканей при воздействии влаги несколько ухудшаются.

На момент создания БЖ 6Б5 не была отработана технология водоотталкивающей отделки арамидных тканей и для исключения снижения защитных свойств при намокании в комплект поставки каждого бронежилета входили 2 влагостойких чехла на защитные экраны (по одному на экран грудной и спинной секций). Такие чехлы изготавливались из ткани «Рустам» с водоотталкивающей отделкой. Каждый чехол по всей ширине в верхней части имел разрез, оборудованный текстильной застёжкой, и две петли, в которые вставлялись пуговицы, пришитые к защитному экрану. Именно этими пуговицами защитные экраны крепились внутри внешних чехлов ГС и СС.

При поставке в войска каждый БЖ 6Б5 комплектовался ЗИП, в который входили: лоскут ткани внешнего чехла, запасные бронеэлементы и запасные пуговицы. Бронежилет укладывался в специальную брезентовую сумку для хранения и переноски. Туда же помещались и паспорт на изделие (оно же руководство по эксплуатации), а также спецремень для «тяжёлых» модификаций (6Б5–13, 6Б5–14, 6Б5–15).

Следует отдельно сказать о достоинствах и недостатках бронежилетов 6Б5.

Как достоинство пользователи отмечали удобство движений при надетых БЖ. Сравнительно небольшое сковывающее действие при наклонах объяснялось его «полужёсткой» конструкцией — небольшие бронеэлементы располагались по «типу рыбьей чешуи» частично перекрывая друг друга и создавая достаточно большую площадь защиты со стороны груди и спины. Однако такая конструкция обусловила и ряд недостатков, в частности большую массу. Противопульные БЖ (6Б5–13, 6Б5–14, 6Б5–15) весили по 12–13 кг. Кроме того, расположение бронеэлементов «с перекрытием» приводило к возможности проявления эффекта «подныривания» пуль и осколков.

Отдельно стоит рассмотреть такую защитную характеристику БЖ 6Б5, как способность снижать степень тяжести заброневой локальной контузионной травмы (ЗЛКТ) при его непробитии. Как указывалось ранее, специальных элементов, предназначенных для этого, в конструкции бронежилета не предусматривалось. Зачастую при обстреле с небольших дальностей, пользователь получал переломы рёбер или повреждения внутренних органов даже если пробития БЖ не происходило. Не всех пользователей устраивало и отсутствие защиты с боков, и неудобное расположение карманов на спинной секции. Кто пытался извлечь гранаты из них (особенно при намокании чехла, а про обмерзание и говорить нечего) меня поймёт.

Основные тактико-технические характеристики БЖ серии 6Б5 представлены в таблице 1, а сведения об их комплектации бронеэлементами — в таблице 2.

Боевым крещением бронежилета стала война в Афганистане, где он «засветился» чуть ли не перед самым её окончанием — в 1988–1989 годах. Далее последовали конфликты на постсоветском пространстве: Приднестровье, Карабах, Грузия, Абхазия, Осетия. И, наконец, Первая и Вторая Чеченские кампании, где наряду с БЖ 6Б3ТМ-01, 6Б5 оставался самым массовым в Вооружённых Силах России. Также эти БЖ были в составе миротворческих контингентов России и Украины в Косово.

БЖ серии 6Б5 были официально сняты со снабжения армии Приказом МО РФ № 370 от 14 июля 2000 года в связи с заменой на более современные типы отечественных бронежилетов (6Б11, 6Б12 и 6Б13), правда с оговоркой — «до их полной замены». Несколько позже, «НИИ Стали» предпринял попытку «реинкарнации» БЖ 6Б5 видимо опираясь на неиспользованный запас.

Модернизация подразумевала полную экспертизу защиты с доведением её до заданного уровня, дополнительное оснащение «транспортной» системой и климатическим подпором. При этом предлагалось три модификации 6Б5М-11, 6Б5М-12 и 6Б5М-13 массой 6,5 кг, 9,5 кг и 12–12,5 кг. К сожалению, результат этой попытки нам неизвестен...

Револьвер Colt Single Action Army занимает особое место в истории Дикого Запада

Colt Single Action Army Peacemaker не самая редкая и дорогая на коллекционном рынке модель револьвера. Однако, если именно из этого «Миротворца» убили самого Билли Кида, то его цена вырастает сразу в тысячу раз относительно «безродных» собратьев.

Материал опубликован в журнале «КАЛАШНИКОВ»

Американцы с удовольствием романтизируют и монетизируют образы разных упырей из истории своей страны. Создаётся впечатление, что они даже немного гордятся «наличием в роду» серийных убийц, грабителей и всякого рода извращенцев. К таким американским «героям» относится и известный далеко за пределами Северной Америки Билли Кид.

Никто уже и не помнит, чем на самом деле был «замечателен» Уильям Генри Маккарти (настоящее имя Билли Кида), но по мотивам его «подвигов» сняты 15 художественных фильмов с самыми разными трактовками событий конца XIX века и образ банального убийцы «увековечен» в десятке компьютерных игр.

Благодаря такому пиару любой предмет, как либо связанный с Кидом, в Америке стоит немалых денег.

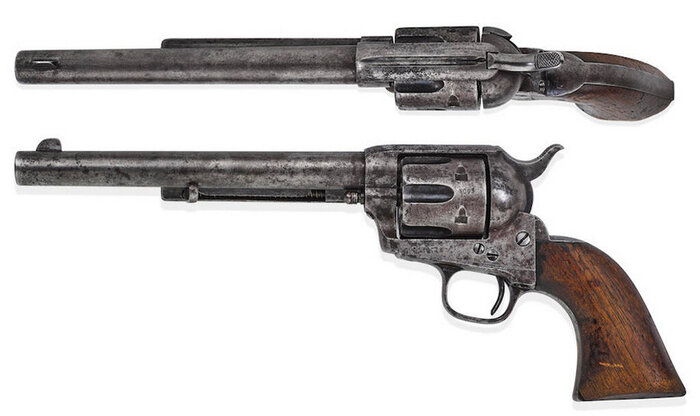

Например, револьвер Colt Single Action Army калибра .44-40 из которого убили Билли Кида был продан на аукционе Bonhams за $ 6 000 000. Цены аналогичных моделей без красивой истории на том же аукционе колеблются вокруг $ 5 000.

Мемориальный «Миротворец» с серийным номером 55093 имеет 7,5-дюймовый ствол, штамп DFC (свидетельствующий об одобрении субинспектора по боеприпасам), накладки рукоятки из орехового дерева, воронение на стволе и барабане.

Именно из этого экземпляра заместителем шерифа Пэтом Гарретом был произведён смертельный выстрел, оборвавший жизнь Билли Кида.
