На прошлой неделе ретропонедельник не вышел - без электричества фотографии не обработать, зато сегодня смотрите какой я вам замечательный экспонат покажу:
Весы от Тюменского весового завода (позднее - Тюменский приборостроительный завод). Эта модель с небольшими изменениями выпускалась с 1959 г по 2012. Выпущено было более 2 млн. штук. Весы были столь популярны, что стали символом советской торговли. Дешевые китайские электронные весы вытеснили рычажные весы с рынка, а завод, не успев за рынком похоже всё. Последний раз сайт открывался в 2019 и завод распродавал себя по частям.
Весы - средство измерения, поэтому должны проходить регулярную поверку.

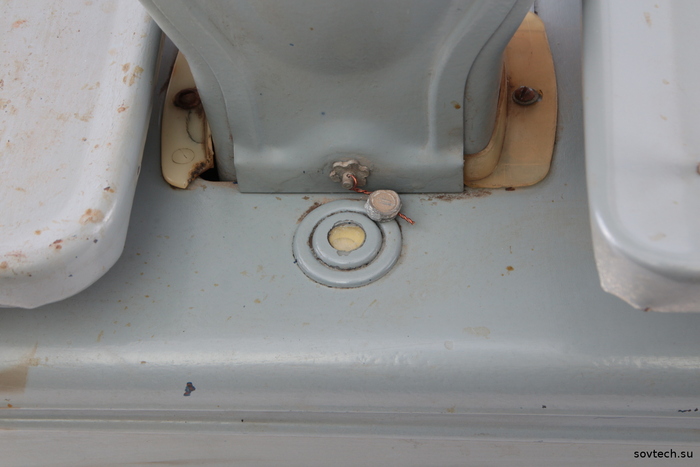

На точность влияет положение в пространстве, поэтому есть пузырьковый уровень и регулируемые ножки - весы должны быть выставлены по уровню. Видно пломбу, и мы ее конечно же сорвем.

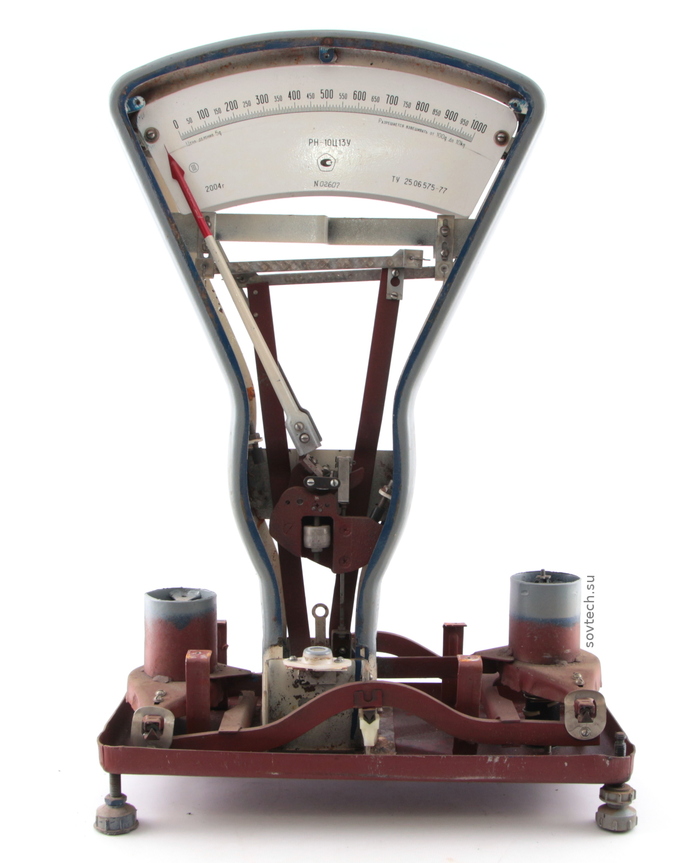

А вот и механизм. Основными узлами в весах являются призмы:

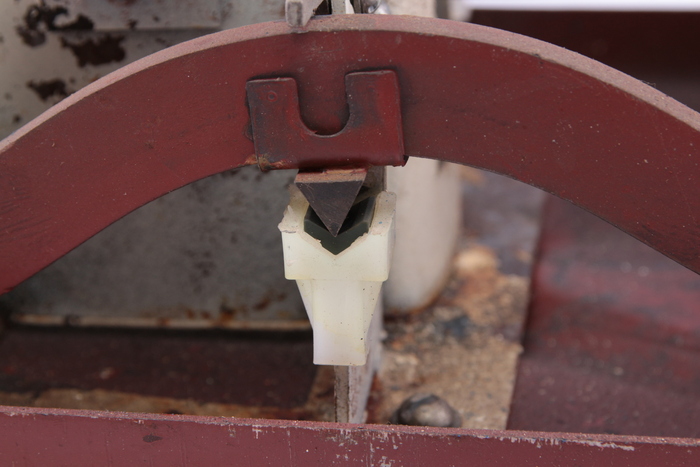

Они обеспечивают опору с минимальным трением. Они не содержат смазки, поэтому легкость хода обеспечивается и в мороз и в жару. )

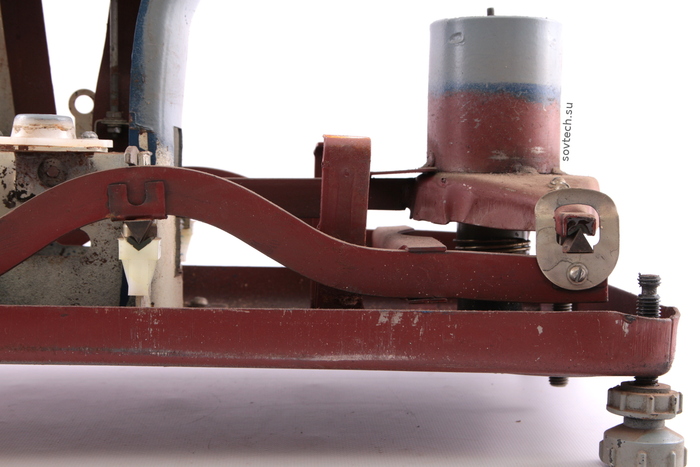

Главное, чтобы туда не попала грязь, иначе весы начнут врать. На фото ниже видно, что все точки опор - на призмах. Обратите внимание даже на такую мелочь, как невыпадающая ножка - на резьбе сделана проточка, если выкрутить ножку слишком сильно она не выпадет - повиснет, удерживаемая тремя витками резьбы.
Ну и я сделал анимацию движения рычагов при работе
Механизм крупнее. Такая система рычагов позволяет опорным чашкам перемещаться параллельно, не наклоняясь. Весы, где чаши подвешены на рычаги - гораздо проще по устройству. На фото видно элемент настройки - массивная гайка в противовесе - чем сильнее она завинчена к опоре, тем меньше усилие от массы на рычаге, тем сильнее отклоняется стрелка.
Под правой чашей - масляный демпфер, чавкает при работе.
Но эпоха массовых рычажных весов уходит, электронные весы с тензопреобразователями оказались гораздо компактнее и проще в использовании.
