Ретропонедельние №97. ВесыВЭ-15⁠⁠

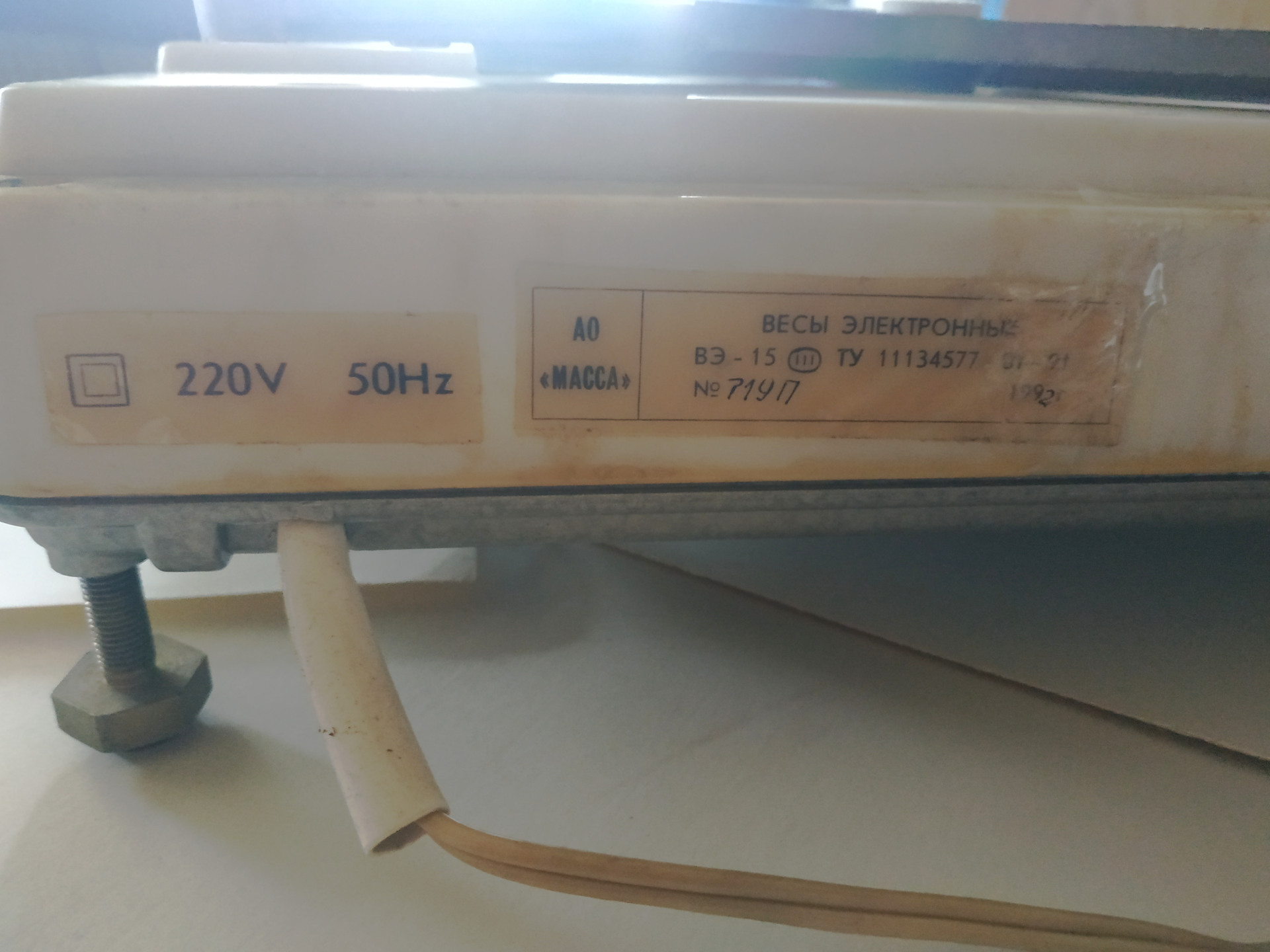

Сегодня ретропонедельник необычный - фото экспоната присланы читателем, скажем спасибо Ярославу Сябро за присланный экспонат. Музей виртуальный, поэтому экспонат можно прислать в электронной форме :) Весы ВЭ-15 от АО Масса, 1992 год.

Весы примечательны тем, что полностью собраны из отечественных компонентов, все до последнего винтика произведено на предприятиях нашей страны.

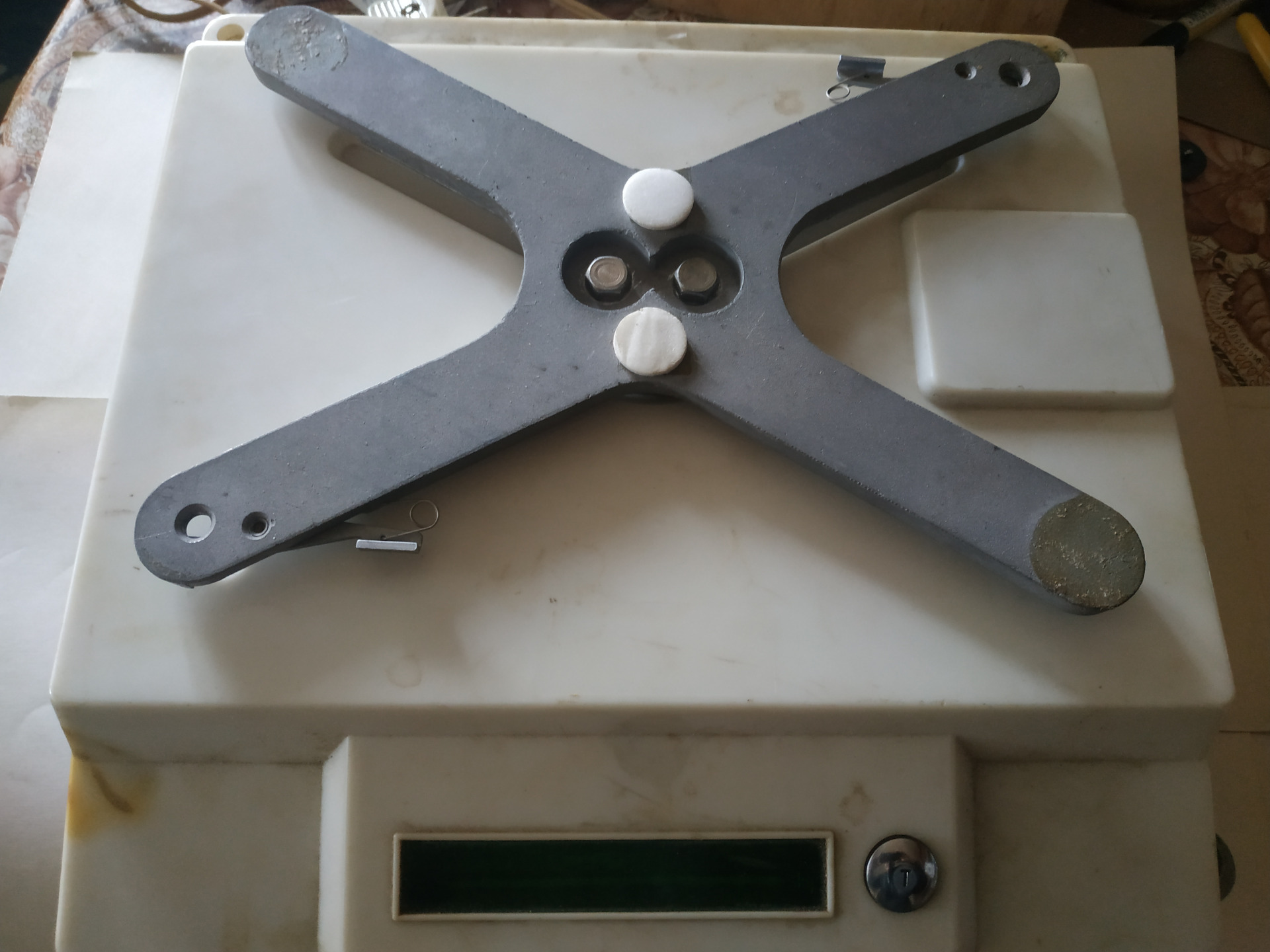

Опора, на нее устанавливается платформа. У медицинских весов - на нее устанавливается кювета куда помещается взвешиваемый ребенок.

Основание - мощный литой алюминий

Для весов важно установить по уровню положение в пространстве, иначе будут врать. Для этого классический пузырьковый индикатор:

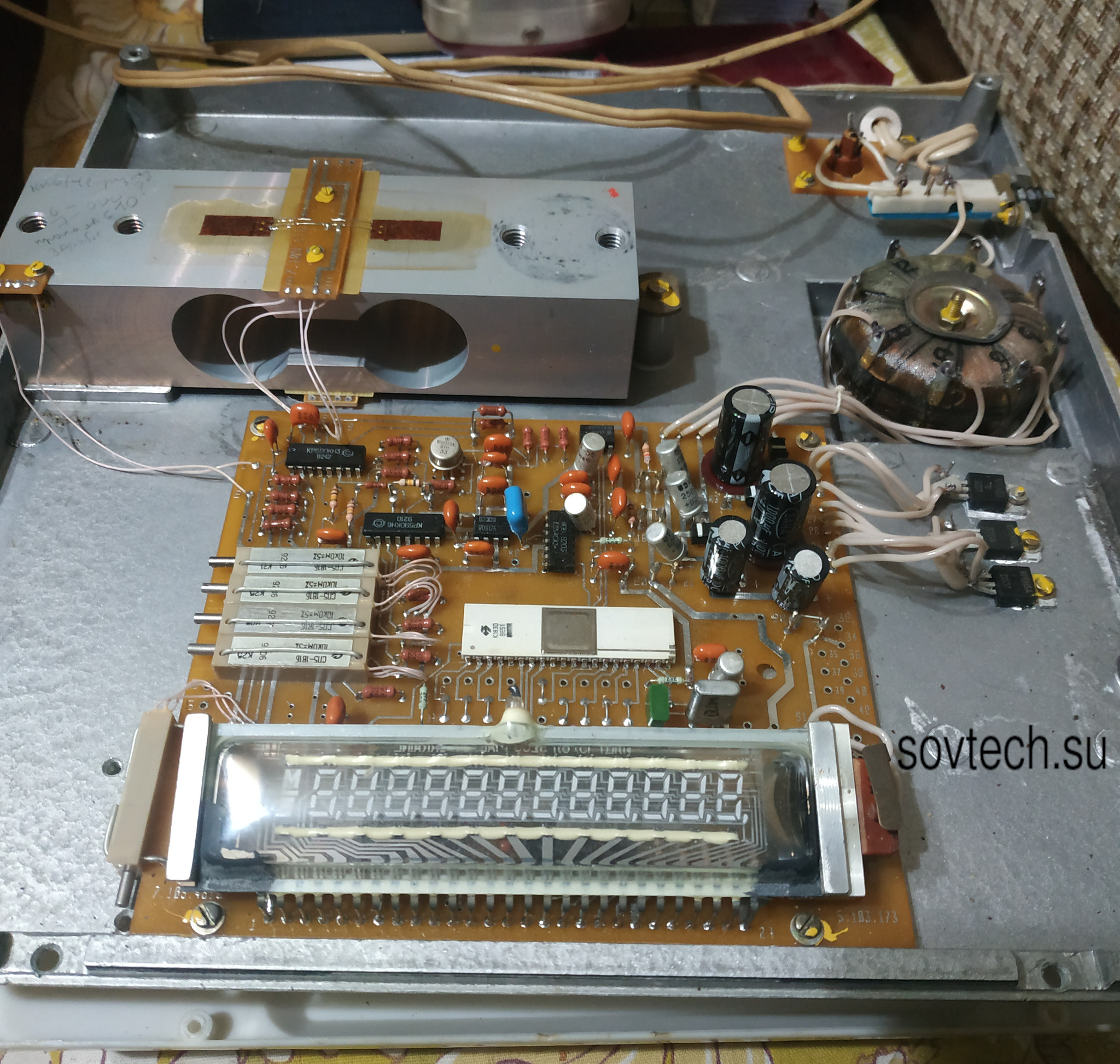

Электроника:

В керамическом корпусе - микроконтроллер К1830ВЕ51 Воронежского завода полупроводниковых приборов. Слева вверху - аналоговый коммутатор КР590КН3, КР590КН6, ОУ КУД17А (К140УД17), ОУ УД608. Мерзкие аффинажники возбудились от конденсаторов.

Питание - тороидальный трансформатор и линейные стабилизаторы КРЕН*, тепло отводится на массивный алюминиевый корпус.

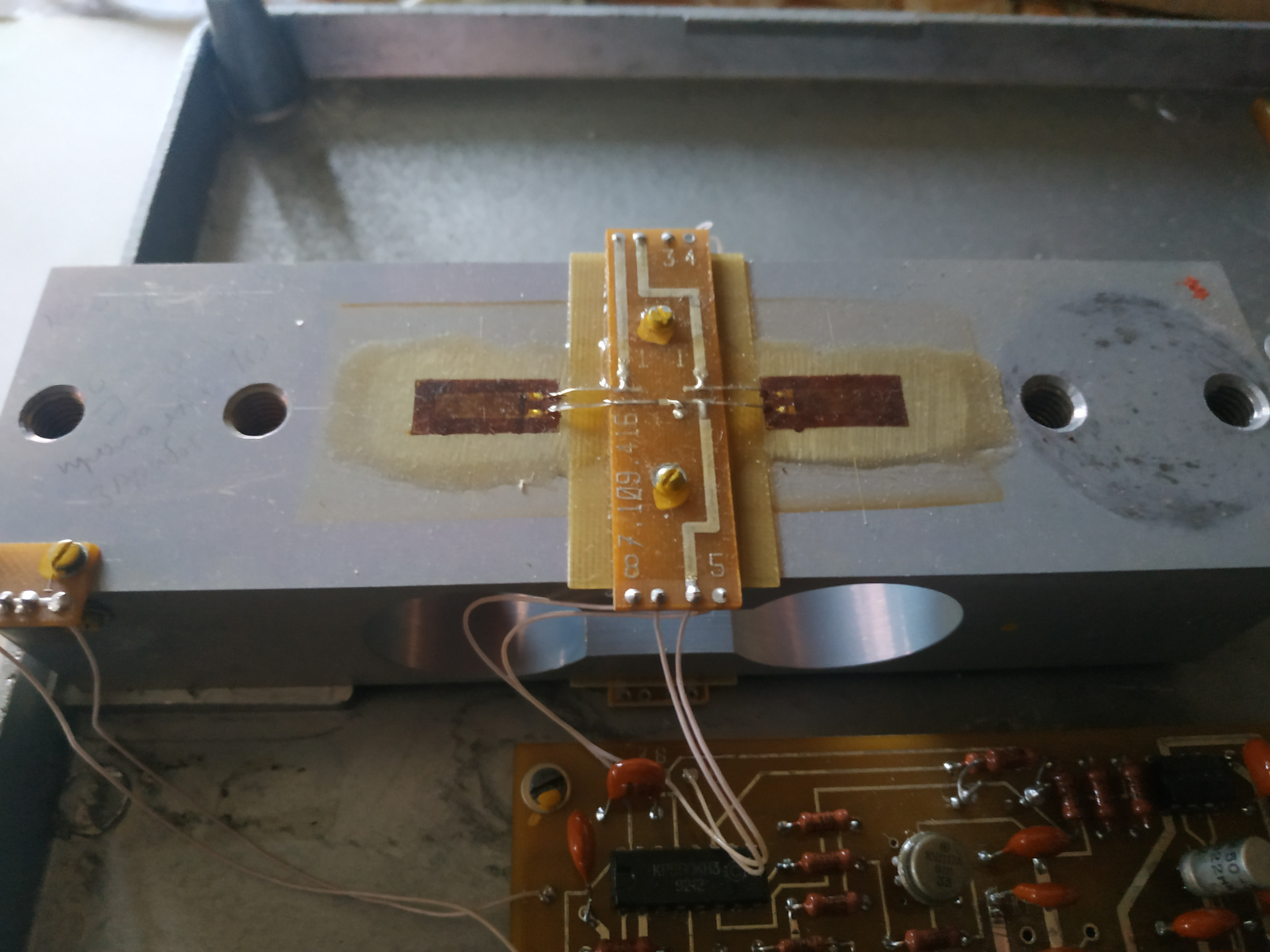

А вот и сердце любых весов, консольная опора с тензодатчиками. От груза на весах алюминиевая балка изгибается, и этот изгиб фиксируется тонкой фольговой змейкой на приклеенной пластинке. Так как изменение сопротивления от деформации сильно меньше возможного изменения сопротивления от температуры, они соединены в мост, тем самым компенсируя друг друга по температуре.
