Вентиляция — это система организованного воздухообмена, которая обеспечивает приток свежего воздуха в жилых и хозяйственных помещениях. Она не только создает комфортный микроклимат, но и обеспечивает достаточное количество кислорода, а также удаляет вредный углекислый газ (CO2).
Эффективная вентиляция необходима не только для хорошего самочувствия, но и для нормального функционирования мозга и организма в целом.
При недостаточной вентиляции и увеличении уровня углекислого газа в крови может возникнуть ухудшение самочувствия, головные боли, сонливость и слабость, что в свою очередь снижает работоспособность. Длительное пребывание в таких условиях может привести к обострению хронических заболеваний.

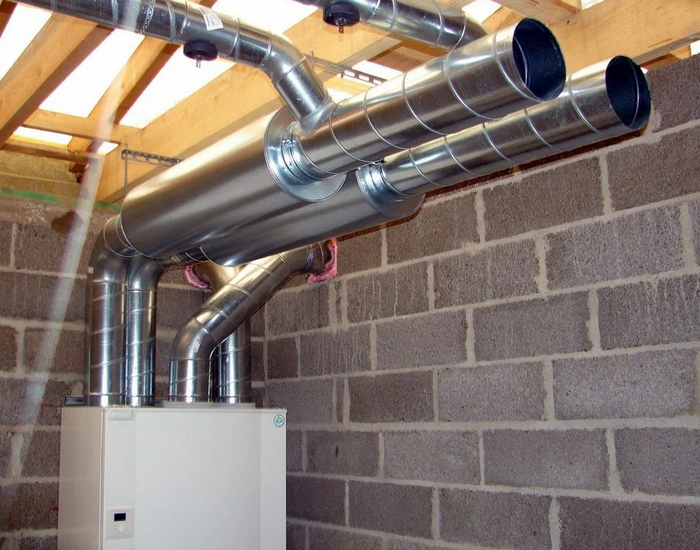

Зачем нужна вентиляция в частном доме?
Современные дома строятся с учетом высокой герметичности, что позволяет снизить теплоотдачу через крышу, стены и полы. Однако такая герметичность также ограничивает поступление кислорода в помещение.
Ни один тип строения — ни кирпичный, ни деревянный, ни бетонный — не должен "дышать стенами". Для этого необходима качественная система вентиляции.
Нормы воздухообмена
В зависимости от назначения помещений дома необходимо обеспечивать определенные объемы поступления воздуха в час на одного человека:
Жилая комната: минимум 3 куб. м на 1 кв. м площади.
Ванная: 25 куб. м на 1 кв. м площади.
Туалет: 25 куб. м на 1 кв. м площади.
Совмещенный санузел: более 50 куб. м на 1 кв. м площади.
Кухня: 60 куб. м на 1 кв. м (при использовании электрической и двухконфорочной газовой плиты), 90 куб. м на 1 кв. м (при использовании газовой четырехконфорочной плиты).
Нормы содержания углекислого газа
Содержание углекислого газа в помещениях измеряется в ppm (частях на миллион). Согласно ГОСТ 30494-2011, оптимальные условия для воздуха в помещениях предполагают содержание CO2 до 800 ppm:
Высокое качество воздуха: менее 400 ppm.
Среднее качество: 400–600 ppm.
Допустимое качество: 600–1,000 ppm.
Низкое качество воздуха: превышение 1,000 ppm.
Таким образом, актуальная вентиляция является ключевым элементом в создании здоровой и комфортной среды обитания в частном доме. Понимание норм воздухообмена и контроля качества воздуха поможет обеспечить необходимый уровень комфорта и безопасности для всех жильцов.
Сразу после мытья нельзя открывать дверь. Проветривать баню лучше на следующий день. Иначе холодный воздух навредит древесине, которая разбухла от тепла и влаги.
Всем привет! Продолжение авторского контента, который вызвал интерес. И если вы хотели узнать эффективность работы самостоятельно смонтированной мною, впервые в жизни, системы приточной вентиляции.
Так как ВНЕЗАПНО! получил взрыв комментариев к прошлой записи, на который даже и не рассчитывал, собрал лайков, не знаю зачем они мне, но - как и обещал – заказал анемометр. Не дорогой, конечно, я бы сказал даже один самых дешевых китайских анемометров. Но он работает и мы будем его использовать.

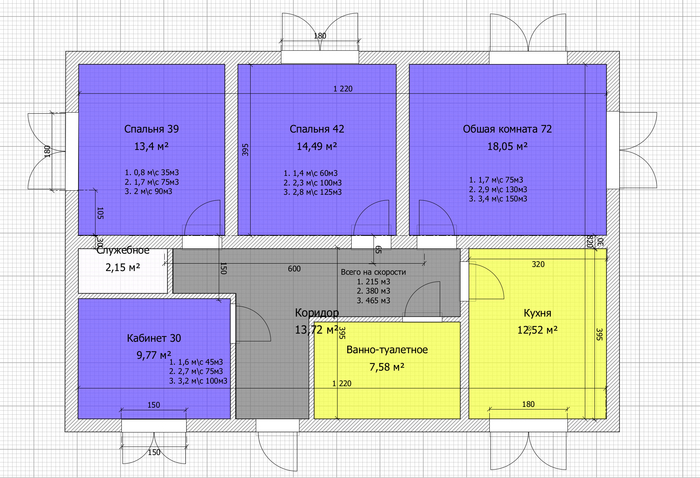

Для начала, чтобы разобраться как что и куда, решил приложить примерный план моего дома. Который упрощенно набросал по памяти в бесплатной проге. Пока не смотрите на цифры, об этом ниже, ну или смотрите – но об этом ниже.
План дома с замерами.
К размеру комнат не цепляйтесь план примерный, округлим их до целых величин. Напомню, что в моей памяти комнаты заложены так:
Бывший кабинет, который теперь «кабинет», он должен быть моим кабинетом с компом и пивом, где я бы пил пиво, пердел в кресло и кричал РАШ НА Б!!, но стал комнатой второго ребенка - 10м2
Спальня первого ребенка 13м2
Спальня родителей 14 м2
Общая комната 18 м2.
Всё, на этом жилая зона заканчивается, остальные помещения – вспомогательные.
Напомню свою арифметику - согласно каким то таблицам в интернете, которые вроде как ссылаются на СП и ГОСТы, если на человека приходится менее 20м2 жилой площади, то поступление воздуха должно быть не менее 3 метра кубических на метр жилой площади в час. У нас на 4 человека приходится 55 метров жилой площади. А значит условие - 3 куба на метр - сохраняется.

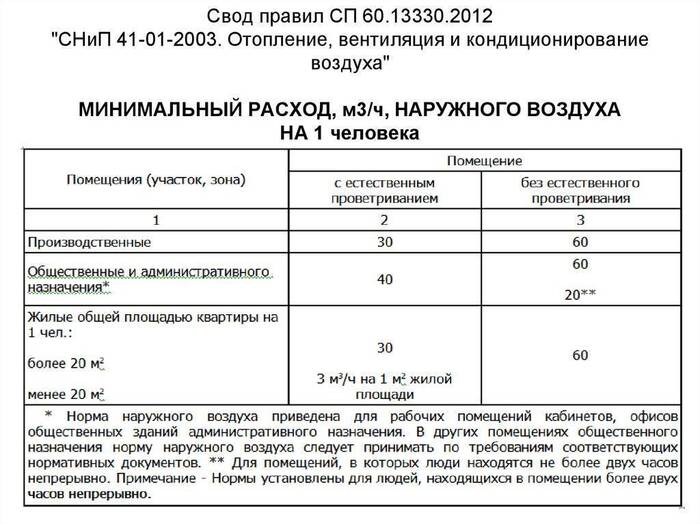

Примерно такая таблица.
Теперь перейдем к замерам скорости ветра в воздуховодах.
Пришел в дом, взял лестницу, закрыл дверь и начал измерять скорость с помощью анемометра и супруги. Супруга включала и переключала скорости установки, и фиксировала показания, которые я замерял анемометром и кричал матом с лестницы.
На схематическом плане дома, для жилых комнат - которые непонятного синего цвета, отметил в каждой жилой комнате: три строчки для каждой скорости вентилятора установки. Первая цифра в строчке - как раз скорость вентилятора. Вторая цифра каждой строчки скорость воздуха из воздуховодов в комнате, она зафиксирована анемометром. Третья цифра - пересчитал скорость в кубатуру в час, с учетом диаметра канала в данной комнате калькулятором из интернета. Цифра рядом с названием комнаты - соответствует минимальному воздухообмену по таблицам из интернетного СП - площадью до 20 метров на человека.
А далее мои описания:
К моему удивлению – самая близкая к установке комната "Спальня 39" стала самой менее продуваемой, там на первой скорости мы получаем 35 кубов, на второй 75, а на третей 90 кубов. Такие показания первой скорости не соответствуют минимальным требованиям СП.
К еще большему удивлению – комната "Кабинет 30" напротив - которая снабжается с тройника, и он вставлен сразу следующим – наоборот, имеет более высокие показания скорости ветра в воздуховоде. Так как «кабинет» самый маленький, воздуховод в нем сделан не 125, а 110, как раз с целью не обкрадывать первую комнату, что мне не удалось. И получились более высокие показания продуваемости. На первой скорости 45 кубов, на второй 75 кубов, а на третьей - целых 100 кубов. Удивительно, наверное, для понимания этого и нужно учиться в универе на инженера – будучи гуманитарием иначе как калдунство - не могу назвать.
Далее у нас идет следующая третья от установки комната "Спальная 42", уже после второго глушителя – там имеем скорость еще выше. На первой продувает 60 кубов, на второй 100 кубов, и на третей 125 кубов. Это хорошие показатели, учитывая, что спать я буду с супругой и на двоих мне хотелось как раз 60 кубов.
И наконец "Общая комната 72" – которая самая дальняя, после трех глушителей, трех тройников, имеет самую большую длину гофры, и она….
…продувается еще лучше - на первой скорости 75 кубов, на второй 130 кубов и на третей 150 кубов. Как это работает, я не до конца понимаю, она находится в самом конце и до нее три глушителя, 8 метров обшей трассы - ожидал, что там будет на уровне нашей "Спальни 42" – 60 кубов, видимо помогает плавный изгиб, вместо тройника.
Теперь подведем некоторые итоги.
В целом – ситуация не плохая, на минимальной и тихой первой скорости мы соответствуем требованиям для жилых помещений, кроме первой "Спальни 39", буду исправлять эту ситуацию регулировкой и снижением продувки через "Кабинет 30", что напротив, так как он превышает свои потребности, думаю чуть придушить поступление воздуха в регулируемой решеткой или анемостатом. По другим комнатам у меня нет вопросов.
Теперь по производительности установки и скоростям.
В моей конфигурации, когда общая длина воздуховодов около 10 метров и все находится рядом, через предфильтр G4, три глушителя на 600мм и гофру – имеем достойную общую производительность. Если сложить величины по комнатам, то получим, что на первой скорости установка качает 215 кубов, на второй скорости 380 кубов и на третьей скорости 465 кубов. Эти цифры крайне близки к заявленным производителем, он обещал до 495 кубов на максималке, без воздуховодов. Тут еще стоит дать погрешность на решетки, пока решеток нет, из стены просто торчат воздуховоды. С решетками производительность немного упадет, я думаю.
Первая скорость – мое мнение, что на 90% времени будет хватать самой тихой - первой скорости. По опыту жизни в квартире - редко, когда вся наша семья собирается в одной комнате более двух человек и находится там больше двух часов. Обычно это какой-то мультик\фильм посмотреть перед сном, в общей комнате - на телеке. Остальное время все заняты своими важными делами в своих комнатах или в других помещениях. Первую скорость можно включать на ночь, или когда дома днем не все жильцы, или же когда все, но явной активности нет, все сидят и чилят.
Вторая скорость - самая удачная по производительности и шуму скорость, прибавляет 80% производительности к первой скорости, а шума примерно в половину. Она конечно немного слышна, но это не бросается в уши, идет какой-то равномерный шум, типа как от работающего ПК, шум имеется ввиду если стоять рядом с установкой или не далеко от нее. Сейчас нет отделки, дверей, ковров на стенах и на полу, диванов с фруктами и кальянами (турецкийарастиль) и мебели – это заметно, если сидеть с тишиной. Если что-то делать, например пилить ламинат циркуляркой или штробить стену – шума от установки будто бы и нет совсем. Такую скорость можно включать, когда все пришли домой, идет какая-то вечерняя активность, или уборка, интенсивная готовка и тд.
Самая шумная – третья скорость, прибавка от второй – всего то 85 кубов или 20% ко второй скорости – это смех, производительность не соответствует прибавки по шуму, который вырастает раза в два. От установки появляется заметный шум, как механический небольшой бззз, так и шум ветра на выходе из установки. Такую скорость можно включать, когда приехали гости, началась сильная движуха, праздничное застолье, пьяные танцы, яростная оргия или типа того. Возможно конечно, прибавка была бы чуть больше - и ближе к паспорту в 495 кубов - будь у меня поменьше глушителей и гладкая труба, да и без предфильтра...
Относительно шума около воздуховодов, если стоять рядом, то звука установки я не слышу, спасибо глушителям. Говорят, что допустимая по шуму скорость в ответвлениях воздуховода до 4х метров в секунду. Максимальная в моем случае - 3,4 м\с, короче не слышу ветер ни в одной из комнат, даже на максимальной скорости находясь на полу. А вот рядом с установкой шум ветра в ней заметен уже на 2 скорости, и очень хорошо слышен на 3й скорости.
PS забыл в прошлый раз выложить как выглядит забор воздуха снаружи. Из стены был удален один полутрный кирпич, получено отверстие, примерно 270*100мм. На него, сверху установлена стальная решетка цвета что то типа пломбир, чтобы быть похожей на цвет силикатного кирпича 150*300мм. Над ней, к стене установлен крытый навес для автомобиля, попадание дождя и снега на решетку исключается, в том числе по этому ламели решетки установил вверх ногами, ну и для красоты, иначе снизу хорошо видно воздухозаборную трубу, монтажную пену и тд.

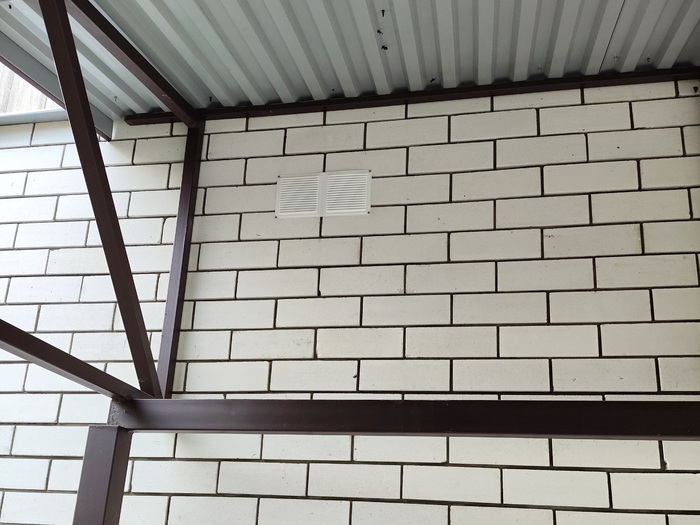

Наружная решетка.

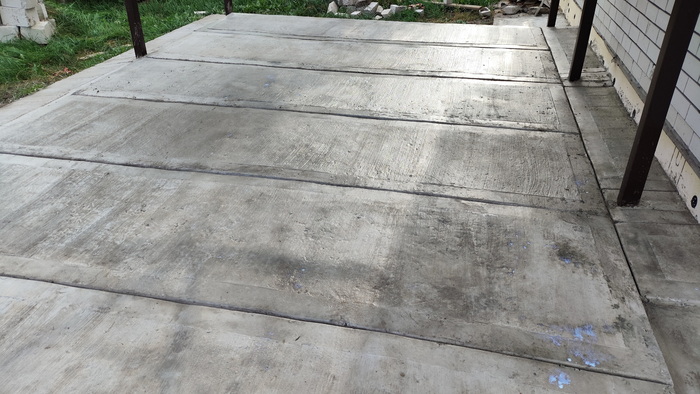

Под навес, к слову, заливал "американскый бетон", видел тут, на пикабе, кто то выкладывал как гладить. На это потратил 7 дней, по 3 часа в день, мешал сам, если интересно - напишу отдельный пост, выглядит интереснее обычного бетона разровненного доской с миксера.
Сломал уже голову об форумхаус. Нужно котел повесить, газовый, на кухню. Ну и вентиляцию. Трубу вот эту, по стене и выше крыши. Монтажник сказал "так а чего, сейчас всё будет - нержавейку на кронштейны и айда". Мне воду делали такие же бодрые, чет грустно. Вопрос. Из чего и как правильно делать трубу на улице? Хочется крашеный металл, а не это вот блестящее. И хочется, чтоб вентиляция не шумела от ветра (очень многие жалуются после монтажа на гул, свист и т.д.) и не обмерзала, не плакала в холода? ..такие вот вопросы, извините.
Автор молодец, но вот многие нюансы не учел, по этому по порядку ( ну как говорится хороший контент требует хороших комментов)))) :
1. Начнем с самого главного: параметры рабочей точки подразумевают под собой не только производительность установки по объему воздуха( куб/ч), но еще и сопротивление сети и влажность на входе(это если мы говорим про приточку (второе не критично, но все же))
2. Из пункта 1 вытекает следующее: гофра за счет своей структуры и всех ее изгибов имеет повышенное сопротивление в отличии от прямошовных или спиральнонавивных воздуховодов, и соответственно на много шумнее ибо шум вы слышите на выходе из дифузора.
3. Китайские установки типа роял клима, шуфт, электролюкс( да да она то же китайская) в своих параметрах указывают рабочую точку при нулевом сопротивлении сети, соответственно исходя из пункта 1 и 2 вы 500 кубов в принципе не получите( это можно посмотреть по графику в паспорте установки), а если учесть что у вас гофра..... Судить не мне.
Дальше о наших баранах))))
4. В принципе правильно что воздуховоды пошли с сужением, но все таки на дросселя не стоит забивать, стоят копейки а эффект от них значительный: один раз пуска наладил и забыл или можем прийти к эффекту что где то дует сверх нужного, а где то не дует вообще ( плавали )
5. Что касаемо конденсата: опять автор молодец и утеплил воздуховод до приточки! Читая комментарии что у людей нет конденсата пуская по воздуховоду -30....... Школьный курс физики смеется не в затяг)))))
Ну а теперь самое интересное))))
7. Если дом предназначен для пмж, а не как дача могу посоветовать всем посчитать самим)
Приточная установка на производительность 500 кубов в час при температуре -25 что бы догреть до температуры +22 требует калорифера мощностью 7.5 киловатт, пву с рекуператором требуется калорифер для догрева до +22 градусов требуется 1.2 максимум 2 киловатта) вот и посчитайте через сколько это все окупится))))))). Но тут правда оговорюсь что если берете тех же китайцев там все хуже с экономичностью ибо они слизали их с европейцев а у них климат немного другой и кпд в их установках меньше.
8. На последок фильтры ф5 не такие уж и дорогие, это нера дорогие....
ПЫСЫ:
Это самые банальные ошибки, если копать глубже там еще много чего. Автор в принципе молодец, но матчасть стоило бы подучить по сильнее для избежания вышесказанного.
Всем привет! Вы хотели контент о созидании и длинный пост? Вот он! Искал что то по приточным установкам и принудительной вентиляции на пикабе, ничего толкового не нашел и решил запилить, может кому интересно.
Начнем... Еще когда только строил планы по строительству дома - решил что вентиляция будет соответствовать современным нормам по производительности и управляться с телефона. Прикинув свои силы, навыки, деньги и желания, я купил… напольный вентилятор «красная цена», ШУТКА!!!
Решил обзавестись высокотехнологичной приточной вентиляцией в своем еще строящимся доме, в основном своими руками. Еще на этапе подготовки сразу отмел вариант работ под ключ, по одной простой причине – у меня тоже есть две руки, как и у типичных жителей средней Азии, да и образование у меня есть, даже высшее, жаль не строительное, но у узбеков\таджиков строительного, да вообще образования тоже часто нет, по-нашему плохо понимают короче.
На момент обдумывания решения рассматривал несколько вариантов. Основной целью было – возможность жить в доме с закрытыми окнами в любой период времени и в любую погоду. Так что бы система справлялась без лишнего шума и перегрузок с поставкой свежего воздуха, как минимум 30 кубов на человека в час или три куба метр жилой комнаты. Дом не большой, черновая площадь 100квм, имеет три небольшие спальни по 10 (бывший кабинет, уже на этапе строительства стал комнатой второму ребенку), 13 и 14 метров квадратных, и общую комнату 18 метров, которые надо вентилировать как минимум - 30 кубов на человека в час. Человеков планировалось в среднем 4-5. И теперь к самим вариантам:
Приточная вентиляция клапанами типа КИВ, и активная вытяжная центральным или мощным канальным вентилятором. Готовые решения есть, можно собрать и самому. Смысл работы такой системы сводится к тому, что активный вентилятор высасывает воздух из влажных и грязных зон, типа кухни, санузла и тд. А клапаны в стенах жилых комнат поставляют свежий воздух с улицы. Недостаток этой системы в том, что зимой клапаны поставляют холодный воздух с улицы, увеличивая затраты на отопление и снижая температуру и комфорт в помещении с клапанами. Так же из минусов – необходимость дырявить уличные стены для установки клапанов в каждой комнате.
Бризеры. Смысл такой же как и с клапанами, только не нужен мощный канальный вентилятора на грязную\мокрую зону, бризеры самостоятельно сосут воздух с улицы, очищают его и подогревают, а значит пассивной или минимально активной вытяжки на улицу будет достаточно. Такая система стоит существенно дороже, один только хороший бризер, нормальной производительности и фирмы - может потянуть бюджет всей системы с клапанами и канальником.
Приточно-вытяжная установка – круто, с рекуперацией, но с нормальным рекуператором, не из туалетной бумаги - стоит дороже, чем установка бризеров в мои жилые комнаты.
Приточная установка с забором уличного воздуха с подогревателем и воздуховодами в жилые комнаты и естественная вытяжка с грязных зон. Тот самый вариант, который для меня оказался самым простым, комфортным и дешевым. По сути – приточная установка этот один страшный большой бризер. Который надо установить в какое-то служебное помещение и кинуть от нее каналы в комнаты.
Приточная установка внутри
Приточная установка и стоит как один хороший бризер, имеет в себе возможность установки обогревателя для воздуха зимой, а также всякие плюшки, вроде управления по таймерам или умному дому. Очень удобно – а главное высокотехнологично.
Первым делом, что я понял – не стоит спрашивать советов. Большинство людей проветривается окнами не шарят за тему и вообще несут какую-то дичь. Надо просто прикинуть желание, сложность и самому идти к цели, ну или сделать под ключ, не факт, что будет лучше, но шанс есть.
Начать лучше с осмотра плана дома, определить места установки воздуховодов и трассы, нарисовать все это на плане и посчитать. Если планировка сложная, много комнат, большая площадь и другие сложности – обратитесь к специалистам, они поставят вам коллектор, дроссельные клапаны, отбалансируют систему и все будет работать, скорее всего.
У меня же простой пятистенок, жилая зона это четыре комнаты – три спальни, общей площадью 37 метров в чистоте и общая комната, площадью 18 квадратов, при этом три комнаты из четырёх идут по одной половине дома, и еще одна - напротив. И того имеем 55 метров жилой площади, от этих цифр и буем плясать. Нам нужна вентустановка – которая прогоняет не менее 165 кубов в час – ориентир по гигиеническим требованиям жилых комнат (три куба на квадрат).
Мой выбор остановился на китайской установке роял клима венто что-то там 500. Которая вроде как может прокачать до 500 кубов в час. Почему же я взял и завысил требования больше чем в 2 раза? Во-первых китайцы склонны завышать показатели своих устройств раза в два. Кроме того - не планирую гонять установку на максимальной скорости 24\7. Хочется использовать самый тихий режим и чтоб его хватало и был запас прибавить, когда есть такая необходимость, ну… и установки с меньшими характеристиками в доступных магазинах под мои требования – нет.
Установку выбрал, на самом деле все приточные установки в ценовой категории до 100тыс +\- одинаковые, у каких то нагреватель идет в комплекте, где то нет, кто то поддерживает вай фай из коробки, кто то нет и тд Теперь дело за малым – докупить воздуховоды, по схеме, которую мы себе нарисовали еще в самом начале, решая стоит оно того или нет, и осуществить монтаж.

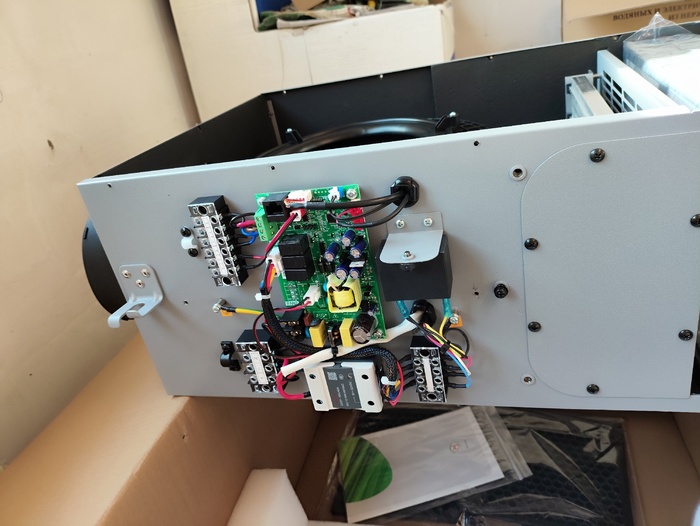

Блок управления и автоматики бюджетной приточной установки.
Монтаж оказался не сложным в плане ума, но не очень удобным в плане работ. Уверен, что я поступил не правильно, и все делал через жопу – учите меня в комментариях, я обязательно прочитаю их все, но это не точно. В дополнение к воздуховодам, на всякий случай, приобрел три шумоглушителя, что бы приглушить не только шум от установки, но и снизить шумы, которые распространяются по вент каналам между комнатами. Так же приобрел универсальный пред фильтр грубой очистки в коробе, класса G4, для снижения нагрузки на дорогие фрименные F5 фильтры самой установки. Долго думал какие воздуховоды использовать, пластик, каналью, металл или гофру. И в итоге пришел к гофре, местами пластику и канализационной трубе. По поводу гофры из алюминия, могу сказать, что если не растягивать ее на максимальную длину, то она сохраняет неплохую упругость и жесткость, так же гофра очень проста в монтаже, режется ножом, не тяжелая, принимает почти любые изгибы и решает вопрос соосности соединений, рукожопости и другие трудности. Так же - гофра стоит не дорого, и помогает дополнительно гасить шум внутри каналов своей ребристостью. Если вы покричите в гофр, то эхо и шума не будет, как от крика в обычную стальную круглую трубу.

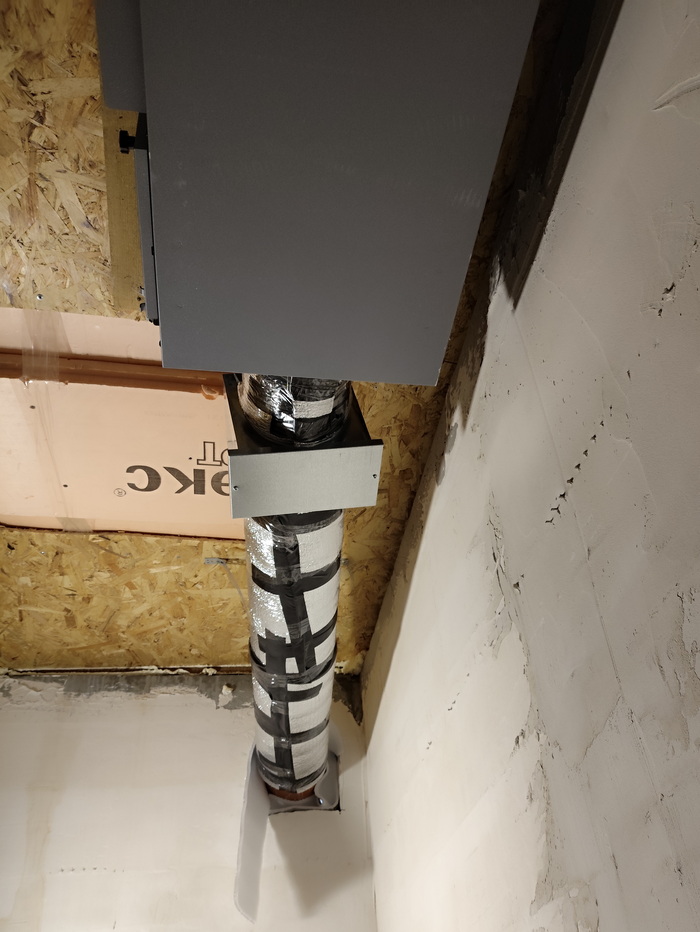

Холодная зона забора воздуха, предфильтр в коробе и корпус установки, короб предфильтра еще не утеплил.
Легкий монтаж занял три дня – первый день я размечал места установки, вешал неудобные глушители, повесил установку и глушители примерно по одной оси, разметил места входов вент каналов в комнаты. Второй день проделывал отверстия в стенах под вентканалы и на улицу, увлекательное занятие, особенно если делать это без специального инструмента, типа алмазной коронки, а ее у меня нет. А на третий день я соединял все это вместе, что бы получить систему, в одного быстрее не получилось.

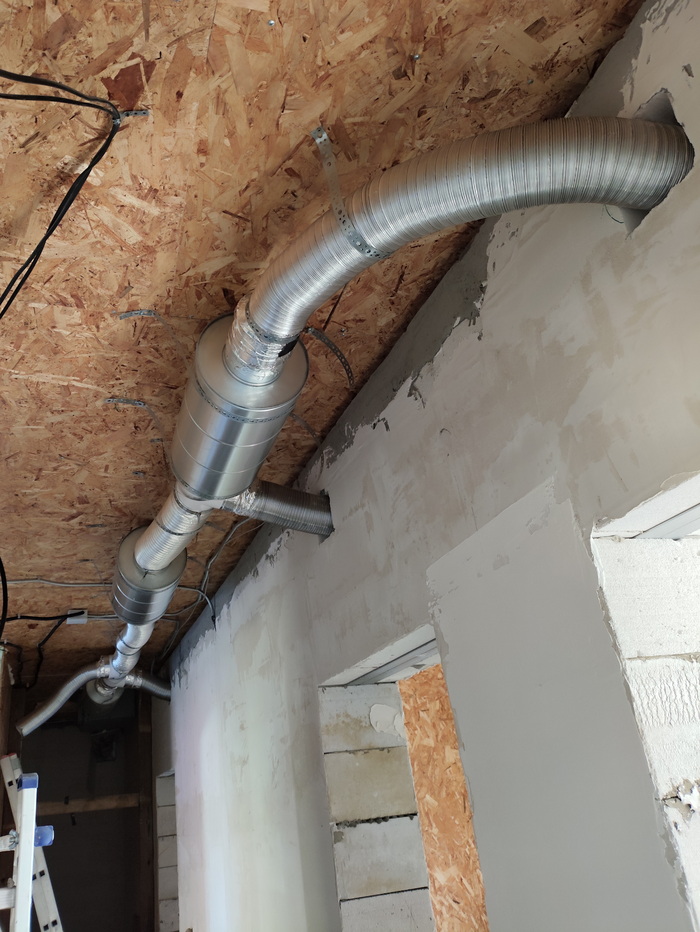

Глушители шума и структура подключения каналов в жилые комнаты.
А теперь немного про сечение каналов. Так как сама установка имеет вход и выход на 150мм, то, входной и центральный главный канал я использовал 150мм, так же 150 мм входы и просвет глушителей, и тройников. Отводы в комнаты я взял 125мм. Именно каналы 125мм могут обеспечить 3 куба на метр площади для моих небольшим жилых помещений, при скорости ветра в воздуховоде до 1,5 м\с. А что это значит? А то, что ветер шумит, и чем тоньше сечение воздуховода, тем быстрее там гуляет ветер и тем больше шумит.
Ну и осталось подключение – тут все просто питание 220 вольт и пульт 4 провода. Все провода подписаны, я подключил через отдельный автомат на 10 ампер потребление установки с нагревателем не превышает 2квт, так как моя установка с нагревателем воздуха на 1,7 квт, а значит 10 ампер – достаточно для работы установки.

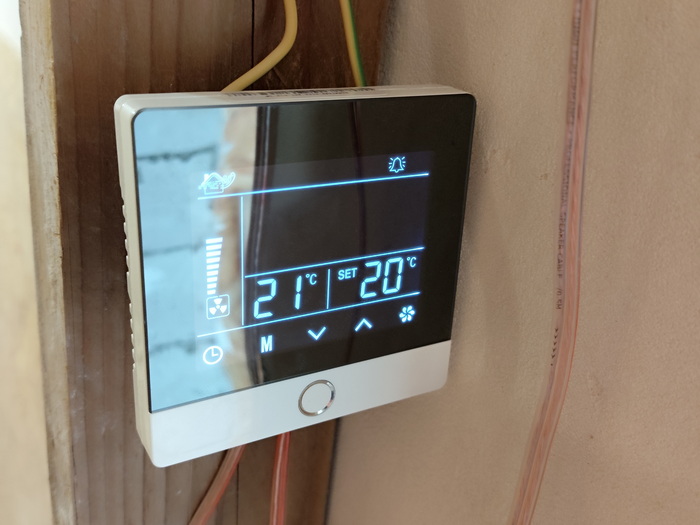

Временно висящий на проводочке пульт управления.
Вытяжная вентиляция в доме реализована двумя трубами на 150мм, которые выходят выше конька с дефлекторами, для лучшей тяги без опрокидывания. Так что установке должно быть комфортно работать на всос воздуха в дом даже летом.
Ну и что я получил – возможность, не открывая окна проветривать помещение воздухом, прошедшим фильтрацию уровня F5, зимой воздух будет дополнительно подогрет, и не будет холодных сквозняков, как от приточного клапана или открытого окна. Воздуховоды будут скрыты под натяжным потолком коридора, а сама установка находится в подсобке на потолке, с легким доступом для обслуживания. Из недостатков – это каналы вентиляции над дверью, идеально было бы делать их напротив двери, чтобы свежий воздух проходил всю комнату и удалялся через дверь в грязную зону. Но тогда мне бы пришлось удлинять воздуховоды, опускать потолок или мутить короб в жилых комнатах, или тянуть воздуховоды по холодному чердаку с риском образования конденсата и протечек в случае поломки системы\отключения электричества зимой.
Зачем эти сложности и зачем мне держать окна закрытыми, спросите вы? Да все просто, сейчас я живу в квартире и меня просто достали музыкальные машины, пердежные мотоциклы, триммеристы, орущие чайки, бабки, выбивающие ковер в субботу в 8 утра. А еще меня достали сквозняки от открытых окон и пыль на подоконниках, даже если установлено минимальное щелевое проветривание, а зимой по полу тянет и ногам холодно. Я кончил.
PSДа я знаю что на фото гофра идет не очень ровно, и что нет идеальной соосности глушителей, и что лучше бы я купил один большой чем три маленьких, и что их надо поправить и отрегулировать ленту а то воздух застрянет в трубе, обязательно все красиво зафиксировать, и что член у вас 49,5дюйма, а у меня 4,95 см но за эти три дня грубых работ руками вверх стоя на лестнице, я устал и буду заниматься этим дрочивом позже. Сейчас система работает, из воздуховодов идет воздух, это чувствуется, влажность в помещении при работе системы снижается я доволен, куплю анемометр и посчитаю кратность для каждой комнаты, установлю решетки с регулировкой направления потока воздуха и будет все еще лучше.
Ставь лайк если хочешь чтобы я после покупки анемометра показал как это все работает в цифрах, репост - если срал за гаражами.

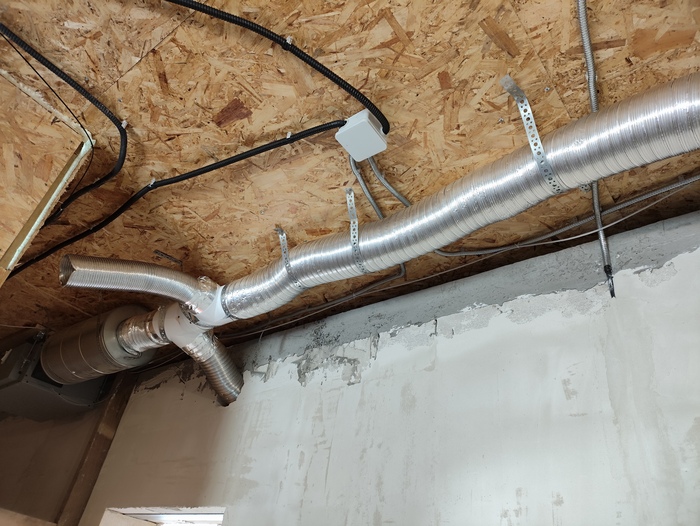

Тут видно, что требуется навести красоту как в проводке так и в вентканалах. Конечно я наведу ее позже, конечно, я работаю над этим.
UPD:
Продолжение поста, с замером эффективности по ссылке тут. По стоимости, идеально точно я не скажу, все покупалось в разных магазинах и не в один день, что то оплачивалось бонусами, что то брал по акции. Примерно - затрат вышли около 82 тысяч рублей. Сама установка называется Royal Clima RCV-500 LUX и обогреватель EH-1700, не реклама, просто спрашивают в комментариях.
