220 вольт
В целом ситуация следующая в вкратце из прошлого поста: поставили умный счётчик ,рукожопый электрик подключил его неправильно и спустя полгода они пришли с заявлением что счётчик был подключен через перемычку их электриком ,счётчик работал неправильно и я им должен денег по среднему расчету.Теперь к нюансам на мой взгляд умный счётчик это сложный электронный прибор и раз он работал полгода неправильно я потребовал его заменить на новый .На мое возражение приехал инженер с чудо прибором пытаясь мне что то доказать по итогу его прибор показал погрешность 0,3 чего то там но при этом он меня уверял что счётчик исправен, я с его доводами не согласился .Он составил акт и они решили посчитать за полгода мне по среднему расчету основываясь на показаниях старого счётчика так он тоже подключен в параллель новому .Но они не учли момент что с него они сняли пломбу и его показания как минимум не действительны.Возникает вопрос от всех этих чудо подключений через шунт у меня мог сгореть дом или техника , а может и щас счётчик работает неправильно .Спустя некоторое время мне перезвонили Уже из ТНС энерго и сказали что мой долг 6500 при этом квитанции не прислали , далее я решил добиваться справедливости , опубликовал эту историю в местных группах на 2000человек ,оказалось я такой не один,такие же люди как и я говорили что будут обращаться в прокуратуру итд но как выяснилось позже никто не обращался но дали один совет скачать приложение .Скачав приложение долг в личном кабинете был 170₽ ,через два дня стал 5650 .Далее я написал обращение и свою историю в прокуратуру ,затем в ФАС , затем в Роспотребнадзор, затем в Ростехнадзор, затем губернатору края, затем в администрацию президента , затем в Россети,затем в ТНС и на последок рандомному депутату в Госдуму.Приходили движения писем на электронную почту , Ростехнадзор сказал что это не в их компетенции .Росети написали что все ок счётчик работает хорошо на мои возражения что мы не видим что под крышкой счётчика они пропустили мимо ушей.Тнс ответили что они не причем и счёт они выставили на основании акта Россети.Далее счёт в личном кабинете уменьшился до 5350, спустя ещё неделю счёт уменьшился до 3350 наверное новую счетнную машинку купили подумал я .Далее я решил написать письмо в ТНС и потребовал четко расписать как они считали по среднему и, сколько я заплатил по умному счётчику за весь период ,также сослаться на закон почему я должен платить ещё если я платил по счётчику который они мне установили ,также я задал вопрос как они считали сначала 6500, потом 170, потом 5650,потом 5350 и потом 3350 и не попадает ли это под 159 статью о мошенничестве?И что бы было если бы я сразу заплатил 6500 ,думаю навряд ли мне кто спустя время вернул разницу в 3250 ).Россетям я направил письмо с требованием заменить мне счётчик на новый и устранить гнездо из проводов которое свили прошлые электрики.Остальные ответы ведомств я пока не получил ну у нас один почтальон на деревню ,бывают задержки с доставкой писем.От Россетей я получил смс на телефон если в течении 20 дней не оплачу задолженность будет отключение .Как итог данной истории на данном этапе придется оплатить ,так им даже на столб лезть не придется а просто нажмут на кнопку и все каменный век за окном темнота ,а чтобы заново подключиться тоже приодеться оплатить по мимо долго .Далее подожду ответы всех ведомств и подам на них в суд .У кого какие мысли по этому поводу пишите в комментариях всем спасибо !
Показать полностью
Инструмент для выпрямления проводов
И, нет, не будет здесь рекламы на всякие макеты и прочие али!
Показать полностью
Электрическая распред. коробка
Тут вот увидел на одном из сайтов вот такой способ соединения проводов в распред. коробке.
Это имеет место быть или это ересь? Если можно то какую нагрузку потянет сей метод?
Просто ищу способ соединения многожильного 0.75 и одножильных 2.5 и 1.5 квадрата, чтоб надежно. По этой линии будут использоваться инструменты - пилы, сварка, дрели, болгарки, снегоуборщик и иже с ними.
Показать полностью
1
Селфи-палка с разъемом для наушников
Мне потребовалось модифицировать под себя селфи-палку, добавить в нее гнездо для подключения наушников:
Зачем это нужно? С этим вопросом ко мне обратились в личку 4 человека. Прям не поленились, нашли по нику и написали в телегу.
Начну с плюсов такой гарнитуры:
- заряд гарнитуры ограничен исключительно зарядом аккумулятора и гарнитура не будет разряжаться при низкой температуре, скажем при -20 градусов (до глобального потепления -24 было нормальной температурой для Нового Уренгоя, не знаю как сейчас).
- микрофон можно держать на заданном расстоянии от рта. Да, есть гарнитуры, которые позволяют установить расположение микрофона
-- цена. Проводная гарнитура (конкретно моя) стоит значительно дешевле беспроводной
Минусы:
- наличие проводов.
Пожалуй это все минусы. Плюсы, которые я перечислил оказались для меня более весомыми.
Сборка селфи-палки
Для устройства нам потребуется:
- селфи-палка
- провод МГТФ 0.12 мм (длина зависит от длины селфи-палки)
- входной и выходной mini jack 3.5 разьемы на 4 пина
- изоляция для провода
Разьемы можно приобрести на китайском сайте. Ссылки прилагать не будут, взял такие:
МГТФ провод можно приобрести на Авито. Это достаточно дорогой и качественный провод, как раз подойдет для селфи-палки. Розничная цена на него колеблется на уровне 20 руб. за метр.
Кстати, у меня есть много МГТФ провода сечением 0.5 мм (рыночная цена 32 руб за метр), могу продать кому нужно подешевле чем продают на рынке.
Распиновка разьема следующая:
Распиновка mini jack 3.5
Пины 3 и 4 могут меняться местами. Во всяком случае в сети мне попадались распиновки, где микрофон и общий провод были перепутаны местами. Расположение общего провода на разьеме своего телефона я определил экспериментально.
Кнопка на селфи-палке замыкает микрофон и общий провод. Селфи-палка становится своего-рода удлинителем провода от наушников. Кнопку селфи-палки нужно подключить параллельно к проводам микрофон - общий. При нажатии на кнопку происходит замыкание микрофона и общего провода. Если во время нажатия на кнопку вы общаетесь по телефону, то собеседник не услышит ваш голос.
Вроде все отлично расписал, но когда стал собирать, оказалось что телефон не видит наушников.
Прозвон показал, что удлинитель собран верно. В то же время телефон воспроизводил звук через наушники, но при подключении наушников через удлинитель звук пропадал.
Что не работает 👀?
Вот я и задумался о том, что же тут может не работать. На минуту подумал, что помехи в проводе возникают из-за отсутствия на моем удлинителе металлической сетки-фильтра. Но мой жизненный опыт подсказал, что дело не в ней.
Пробовал подключать наушники через селфи-палку к другим телефонам, не работает.
В итоге где-то час думал и пытался понять что же не работает в этом проводе-удлинителе 😂
Господа, ваши предположения? Может кто-то догадался?
В общем, у меня опыт работы с электроникой +-пару лет, у отца наверно около 40 лет и 30 лет на должности инженера АСУ. По этой причине я попросил подсказки у семьи.
Ну что, отец прозвонил все мультиметром сам, повертел провод и сказал что контакта нет между телефоном и китайским разьемом.
В общем, я разобрал телефон 😂 чтобы посмотреть где же проблема:
Проблема в китайском разьеме с Алиэкспресс. Он почему-то капельку длиннее чем разьем наушников и этого было достаточно чтобы не влезть в гнездо телефона полностью. И это, собственно, привело к отсутствию контакта. Если присмотреться, то на фото можно заметить как ножка контакта касается изолятора, а не разьема.
В итоге подпилил немного разьем и все влезло и заработало.
Вывод
Хорошо когда рядом есть знающие люди и запасной телефон для экспериментов 😂
Показать полностью
7
Он жив благодаря красной верёвочке на запястье
Пассатижи электрика на Всех Инструментах, на Яндекс Маркете, на Али
Заметки о ремонте. Кабеля и провода
Дисклеймер: автор в первую очередь пишет для самого себя, чтобы не искать потом информацию как пидор в кукурузе (деменция ближе чем кажется).
Силовые кабели и провода делятся на 2 основных типа: многожильные (а) и моножильные (б).
а) Многожильные.
Примеры: ПуГВ, ПВС.

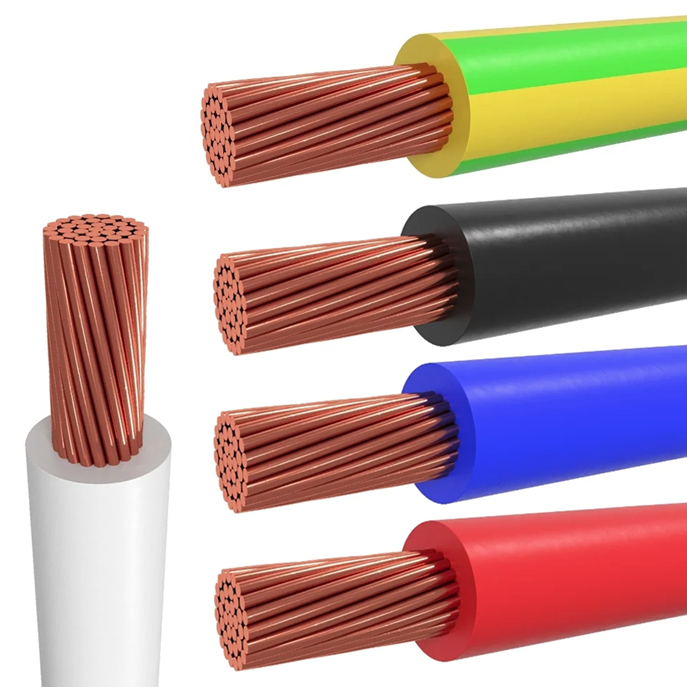

Рисунок 1 – Кабель ПуГВ.

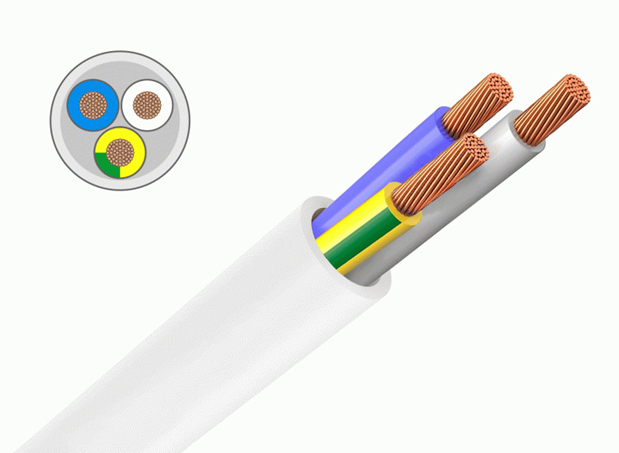

Рисунок 2 – Кабель ПВС.
Многожильные кабеля применяются там, где нужна гибкость при прокладке. ПуГВ можно использовать при подключении квартирного щита, а ПВС для подключения бытовых электроприборов (электрической плиты). Монтаж таких кабелей закрытым способом (в штробах) не рекомендуется, их изоляция не предназначена для такой среды (штроба может быть кислой или щелочной в зависимости от используемого раствора). Также подвержены ускоренному старению от УФ-излучения (солнечный свет).
С ними обязательно использование наконечников НШВИ.
Рисунок 3 – Наконечники НШВИ разного размера.
б) Моножильные.
Пример: ВВГнг.

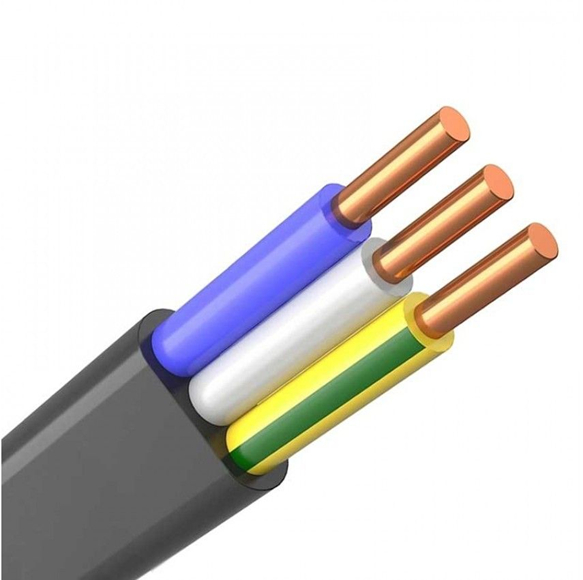

Рисунок 4 – Кабель ВВГнг-ls.
Как не трудно догадаться, используются там, где гибкость не нужна, например, для прокладки в штробах от щита до розеток или освещения. Основной способ их монтажа, как раз таки закрытый за счет хим. устойчивой изоляции. При использовании нескольких моножильных кабелей в том же квартирном щитке (в автомат заходят 2 моножильных кабеля) также лучше использовать наконечники (и обязательно использовать, если кабели разного сечения).
Число проводников в кабеле выбирается исходя из подключаемой нагрузки. 3 проводникового кабеля с рисунка 4 будет достаточно для подключения розетки. В то же время для подключения люстры через двухклавишный выключатель понадобиться 4 проводниковый кабель.
Сечение кабеля проще всего выбрать по таблице токов от сечения.

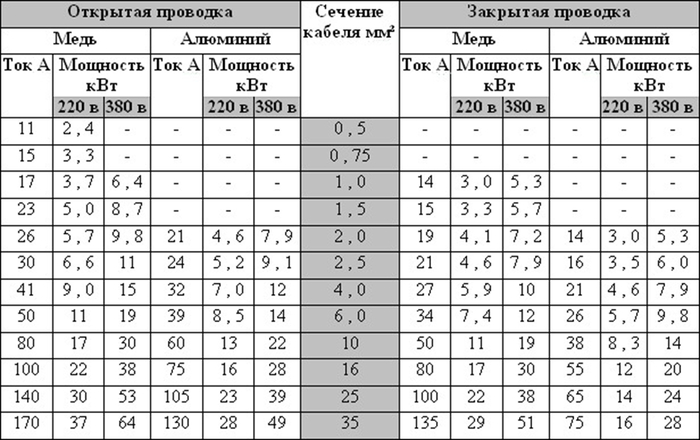

Рисунок 5 – Таблица зависимости сечения кабеля от мощности.
Если хочется посчитать самому, то:
I = P / U, - где I сила тока, P мощность потребителя, U напряжение в сети (1)
«Тру» расчет несколько сложнее, но это лишнее
В чем таки суть.
У любого проводника (кабель, любой металл, человек, земля, дерево) есть сопротивление. Сопротивление для кабеля обратно пропорционально площади его сечения. Т.е. чем больше сечение, тем меньше сопротивление. Также сопротивление повышается при нагревании (поэтому в таблице разные значения для открытой и закрытой проводки), при большой длине (100+ м) и при низком напряжении в сети (формула 1, чем ниже сопротивление, тем больше будет сила тока при заданной мощности, выводится через закон Ома, что опять же видно по таблице).
Зная (или хотя бы догадываясь) обо всем этом, выберем сечение проводника для плиты на 10 кВт в бытовой сети на 180В и 240В. Кабель прокладываем закрытым способом в штробе.
I1 = 10 000 / 180 = 55,6А I2 = 10 000 / 240 = 41,7А
Как видим, значения различаются довольно сильно, лучше заранее узнать какое напряжение обычно у вас в сети (у автора 235-240В).
По таблице для I1 = 55,6А при закрытой медной проводке ближайший кабель с сечением 10 мм2, для I2 = 41,7А кабель 6 мм2. Однако, однако, в общем случае всегда выбираем кабель большего сечения. Потому что, коэффициент запаса (стандартно 15-25%), плохой контакт при монтаже (который может локально занизить наше сечение, об этом позже). Поэтому выбираем 16 мм2 и 10 мм2, соответственно.
Выбирать кабель меньшего сечения допустимо, когда вы понимаете зачем вы это делаете. Пример с той же самой плитой на 10 кВт. 10 кВт она потребляет только при 4 включенных конфорках и духовке, да и то только на старте, пока не нагреет перечисленное до заданной температуры. Стандартное потребление будет колебаться в пределах до 5 кВт максимум (2 конфорки + духовка). К сожалению, подобный подход не предусматривает форс-мажоры, в виде, например, ребенка (или клинического малолетнего дибила), который от большого любопытства может включить все и уйти, просто потому что.
Тип кабеля выбрали, сечение посчитали. Осталось разобраться с соединением кабелей.

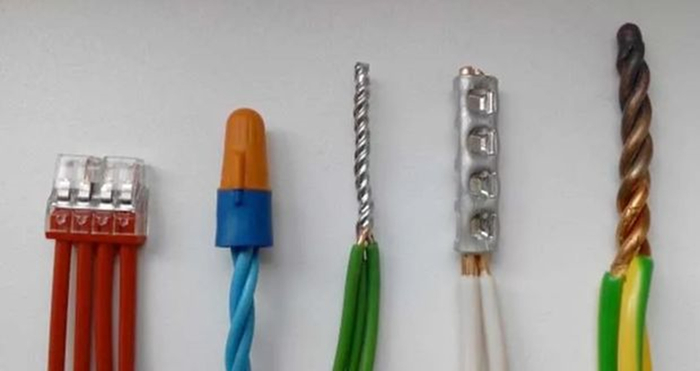

Рисунок 6 – Разные виды соединения кабелей. Слева направо: ВАГО, КИЗ, пайка, опрессовка, сварка.
И так, имеем 2 конца моножильного кабеля, чтобы от одного к другому мог идти ток, нужно иметь между ними физический контакт. При этом ВАЖНО, чтобы площадь контакта была не меньше, чем сечение самого кабеля. Поскольку кабели имеют круглую форму в сечении, то логичным вариантом видится скрутить их между собой как на рисунке 6, имеем неплохую контактную площадь по поверхности. Однако, скрутка сама по себе со временем обязательно распуститься в силу разных причин (вибрации если речь о производстве, температурное расширение при больших токах, кривые руки, оказавшиеся по близости ). Для этого скрутку фиксируют в скрученном положении, например, спаивают или сваривают.
Автору больше всех нравится метод опрессовки в силу простоты и дешевизны, однако пробежимся коротко по всем.
ВАГО – клеммник с подпружиненными гнездами. Допустимо при правильно выбранном номинале самого клеммника, дорого, быстро, эстетично.
КИЗ – колпачек со спиральной пружинкой внутри. Допустимо на неответственных участках, лучше иметь к ним доступ.
Пайка – собственно, пайка. Дешево, допустимо везде, нужен определенный инструмент (тигель для олова, паяльник, место под само соединение).
Опрессовка – гильза, сдавливающая скрутку. Относительно дешево, допустимо везде, нужны пресс-клещи. Есть большие нюансы.
Сварка – аналогично пайке, нужен сварочный аппарат. Наверное, самое быстрое соединение на потоке.
Про нюансы опрессовки. Соединение довольно легко запороть по неопытности. Например, берем гильзу на 4 и провода на 1,5 мм2, скрутка свободно входит в гильзу и остается место, это место надо набить кусочком кабеля, гильза должна быть заполнена как можно более плотно. Во-вторых, при обжиме матрицей от меньшей гильзы, клещи обожмут гильзу слишком сильно и получится локально заниженное сечение.
Про изоляцию расписывать автор смысла не видит, но перечислит основные. Существуют колпачки, термоусадка, изолента, а так же любые другие извращения на ваш выбор.
Не представлены зажимные соединения, винтовые клеммники и скотч-локи. Зажимные автор считает допустимым использовать только там, где они предусмотрены штатно (автоматы, бытовые приборы и так далее), винтовые клеммники только на оконечные участки освещения, скотч-локи для слаботочки.
