Подбирая современный блок питания для настольного ПК, пользователь сталкивается с понятием корректора коэффициента мощности. В английской интерпретации это понятие звучит как power factor corrector (PFC). Что это такое, что он корректирует в современных блоках питания и какая от него польза?

Полная и активная мощность ПК

Для начала, разделим активный и пассивный корректоры коэффициента мощности (ККМ). Пассивные ККМ в современных блоках питания не применяются из-за низкой эффективности. Их мы рассматривать не будем. Далее речь пойдет только об активных ККМ (APFC).

В некоторых блоках питания APFC есть, в других нет. APFC в БП обычно преподносится производителем как неоспоримое преимущество.

Но для начала нужно разобраться с мощностью самого компьютера. Для определения мощности необходимо измерить ток, напряжение и перемножить их. Закон Ома, однако.

Измерим потребляемую мощность ПК, в составе которого установлен БП без корректора.

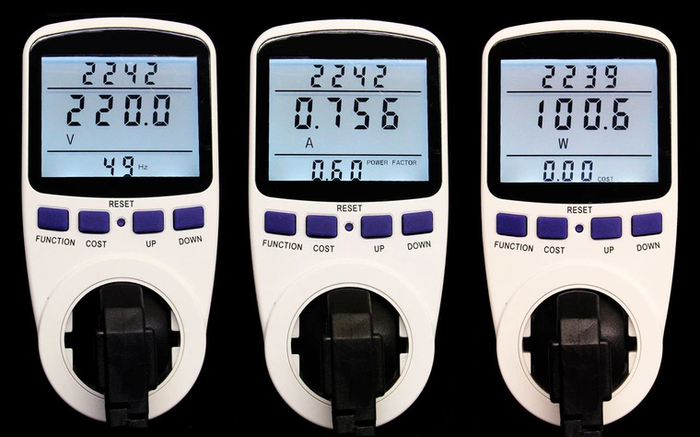

Измеритель показывает напряжение 220 вольт при токе 0.756 ампер. Все это перемножаем и получаем мощность 166 Вт. Странно, но прибор показывает мощность 100 Вт. Что это, ошибка?

Нет, просто мы сравнили разные мощности. После перемножения тока на напряжение была получена так называемая полная мощность — 166 Вт. А измеритель показал активную мощность 100 Вт, то есть именно ту, которая делает для нас работу. Остальная мощность просто не используются и ее можно условно назвать неактивной мощностью. В понятие неактивной мощности входят составляющие реактивной мощности и мощности гармонических искажений. вычисляются они немного сложнее, чем просто разность полной и активной мощности и останавливаться на этом мы не будем.

Чтобы не запутаться, полную мощность измеряют в вольт-амперах (ВА),  активную в ваттах (Вт)

Наверняка пытливый читатель сразу же задался корыстным вопросом: а за какую электрическую мощность мы платим, что учитывает электросчетчик. Так вот, счетчик считает только активную потребленную мощность.

Коэффициент мощности, он же Power Factor

Так вот, отношение активной мощности к полной дает нам так называемый коэффициент мощности (КМ), в английском это Power Factor (PF). Разделим 100 Вт на 166 и получим PF=0.60. Обратите внимание, именно это значение PF и показывает нам измеритель.

Не зная PF, невозможно достоверно определить мощность нелинейной нагрузки в сети переменного тока. Простой амперметр и вольтметр тут не годятся.

Иногда коэффициент мощности путают с коэффициентом полезного действия (КПД). На самом деле это совершенно разные показатели, не имеющие друг к другу никакого отношения.

PF показывает, насколько эффективно БП использует сеть переменного тока. КПД показывает, насколько эффективно БП преобразует мощность из сети для питания компонентов компьютера.

Именно коэффициент мощности и должен скорректировать корректор (PFC), пытаясь довести его до единицы и свести к нулю неиспользуемую мощность. Возникает вопрос: зачем? Ведь счетчик ее не учитывает, зачем же платить за корректор коэффициента мощности, который мы покупаем в одном корпусе с блоком питания.

Зачем корректировать коэффициент мощности

Первая причина — она же главная

Сама по себе неактивная мощность не используется и напрямую мы за нее не платим, но она бегает по проводам, по контактам выключателей и реле, по обмоткам трансформаторов и тем самым нагружает их почем зря.

Судите сами, наш подопытный БП потребляет ток 0.756 ампер. А если бы коэффициент мощности был равен 1, то потребляемый ток составил всего 0.45 А.

«А для моей новенькой медной проводки в квартире без разницы», — скажет читатель и будет прав, но только в границах своей квартиры. Для примера возьмем большое офисное здание, в котором установлены 1000 компов. Если все они будут с корректором коэффициента мощности, то общий потребляемый ток будет 450 Ампер. А если все будут без корректора, то мы получим ток в 750 А, из которых 300 А будут лишний раз нагревать провода, кабели и обмотки генераторов, увеличивая общие потери электроэнергии. Теперь умножьте все это на масштабы города, страны или даже всей планеты.

Вторая причина, тоже важная

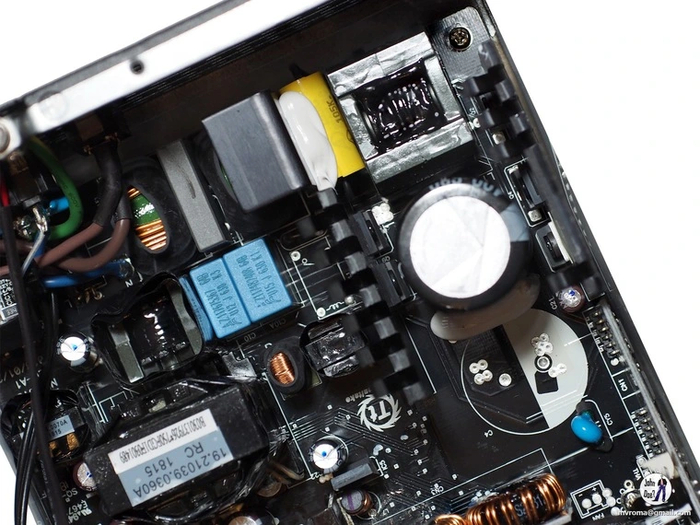

Импульсный блок питания компьютера имеет на входе достаточно большую емкость в виде электролитического конденсатора. Кто хоть раз вскрывал БП, знает об этом. Именно этот конденсатор является главным виновником низкого PF и необходимости использования APFC. Дело в том, что конденсатор потребляет ток не равномерно, а только в определенные моменты. И вот в эти моменты возникает бросок тока.

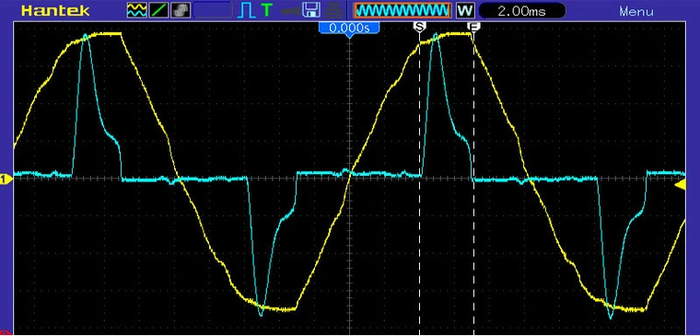

Ниже желтая осциллограмма — это напряжение сети, а голубым цветом как раз обозначены импульсы тока зарядки конденсатора в моменты максимальных значений напряжения.

Все это приводит к искажению формы и симметрии синусоидального напряжения в сети. Даже на этой осциллограмме видно, что макушки синусоиды срезаны, и причина этому — как раз неравномерное потребление тока. Это негативно сказывается на работе других электроприборов, для которых «чистый» синус — залог хорошей работоспособности.

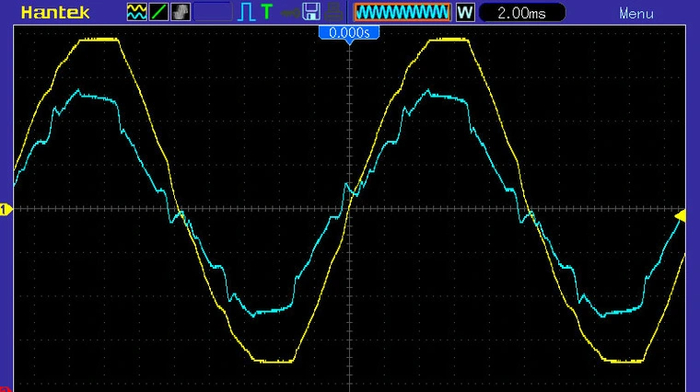

Для сравнения ниже показана осциллограмма, полученная при измерении тока через БП с APFC.

Нетрудно заметить, что форма тока в БП с APFC синхронно повторяет форму напряжения, именно это и требуется от APFC. В данном случае PF составлял 0.98. Кстати, это блок питания be quiet! Pure Power 11 500W.

Требования энергоэффективности

В целях повышения энергоэффективности компьютерных блоков питания была предложена программа сертификации — 80 PLUS. Чуть позже требования программы были включены в международный стандарт энергоэффективности потребительских товаров Energy Star, который является обязательным во многих странах мира.

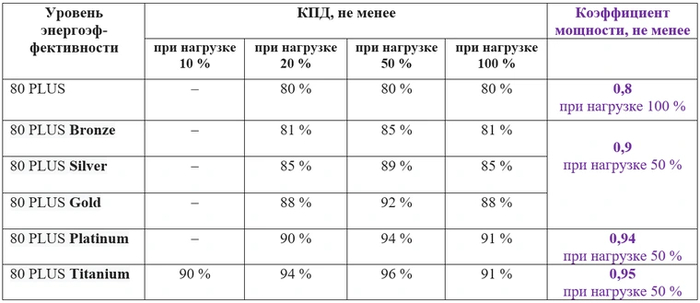

В стандарте 80 PLUS, кроме базовых требований, существуют несколько дополнительных уровней, которые добавлялись по мере совершенствования технологий изготовления БП.

О КПД мы говорить не будем, это совсем другая история, а вот на коэффициент мощности как раз стоит обратить внимание. Как следует из таблицы, даже в базовых требованиях стандарта 80 PLUS коэффициент мощности должен быть не ниже 0.8, и с каждым уровнем энергоэффективности требования к коэффициенту мощности только возрастают.

Получить такой коэффициент мощности можно, только если применять активный корректор коэффициента мощности (APFC). Теперь причина применения APFC в БП становится понятной и заключается в необходимости соответствовать требованиям стандарта 80 PLUS. Кроме того, получение сертификата определенного уровня энергоэффективности является делом чести уважающего себя производителя. Ведь чем выше сертификат, тем более престижным и продвинутым среди покупателей считается блок питания.
