Доброго всем дня. Глядя на то, сколько людей задают вопросы о электрике, решил я рассказать просто о сложном. О бытовом электричестве. И начать, наверное, стоит с автоматов, они же автоматические выключатели. Если вы не любитель заумных речей, следующий абзац можете пропустить.

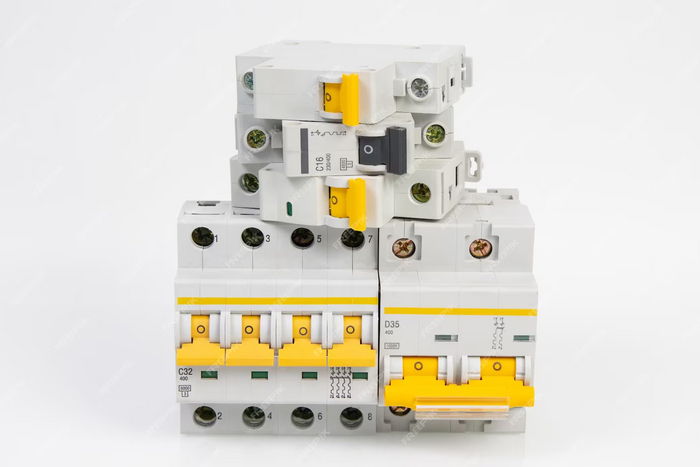

Автоматические выключатели. Если приглядеться, слева под/над рычажком видна характеристика ВА и его номинал
Немного выдержки из википедии: "Автомати́ческий выключа́тель — контактный коммутационный аппарат (механический или электронный), способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного (заданного) времени и автоматически отключать токи при нормированных ненормальных условиях в цепи, таких как токи короткого замыкания". Иными словами - основная задача автоматического выключателя (далее ВА) вовремя отключить защищаемую цепь в случае возникновения внештатной ситуации, такой как короткое замыкание или перегрузка линии. Итого - это основная и как правило единственная защита всех потребителей и линий в Вашей квартире или доме. Мы сейчас говорим о бытовых ВА, среднестатистическом потребителе в среднестатистическом жилье, к коим относится большая часть пользователей ресурса.
ВА делятся по нескольким признакам:
По количеству полюсов. Одно-, двух-, трех-, четырехполюсные. В жизни обычному потребителю электроэнергии, как правило встретятся однополюсные, может быть трехполюсные ВА. Для специалистов - о диффах поговорим далее.
По номиналу. ВА бывают разных номиналов - 6 Ампер (далее А), 10А, 16А, 25А, и так далее по нарастающей. Номинал ВА, если в двух словах, это величина тока, который он может пропускать через себя без каких-либо последствий сколь угодно долгое время. В жизни обычному потребителю, как правило, не приходится иметь дело с ВА номиналом более 25 А .
По характеристике. Если взглянуть на автомат, можно увидеть на нем кроме номинала, еще и букву перед ним. С вероятностью 99% вы увидите на нем букву В или С. Может быть D. И уж совсем маловероятно, что вы увидите на нем какую-нибудь другую букву. Эта буква определяет время-токовую характеристику автомата. Что это означает для вас? ВА характеристики В срабатывают (размыкают цепь) в течении 0,1 с максимум, при прохождении через них тока величиной от 3-х до 5 номинальных токов ВА. Во всяком случае должны))) Для ВА характеристики С, эти значения 5-10 номиналов. Если по простому, ВА хар-ки В более чувствительны и сработают чуть раньше чем ВА хар-ки С. Соответственно линии освещения, как правило, защищают ВА с характеристикой В, розетки и прочие потребители электроэнергии защищают ВА характеристики С. Но, как всегда есть "но". ВА характеристики В в продаже встречаются крайне редко, поэтому скорее всего в вашем щитке стоят ВА характеристики С.
В отдельную группу стоит выделить Автоматические Выключатели Дифференциального Тока со встроенной защитой от сверхтока. Они же Диффавтоматы. О них стоит написать отдельную статью, наверное следующую.
Также ВА разделяются по максимальным токам КЗ, типу исполнения и тд и тп, но в свете данной статьи это не нужные подробности.
Итак. Какой же автомат выбрать для установки в своем щитке? Помните - в первую очередь ВА нужен для защиты линии, питающей потребитель. Если заглянуть в ГОСТ 31996-2012, определяющий характеристики самых популярных в быту кабелей ВВГ, мы увидим, что кабель сечением 3х1,5 квадрата должен длительно выдерживать ток 21А, кабель 3х2,5 соответственно 27А. А значит для их защиты мы могли бы использовать ближайшие по номиналу автоматы в 16 и 25 Ампер. На практике же, я рекомендую вам снизить эти значения до 10 и 16 по ряду причин.
1. Многие производители выпускают кабель не по ГОСТу, а по ТУ, экономя на всем - толщине проводника, изоляции, их качестве. В этом легко убедиться просто сравнив кабель разного производителя в любом магазине стройматериалов. А это приводит к тому, что нагрузка выдерживаемая этим кабелем меньше, чем предписано ГОСТом.
2. Кабель сечением 1,5 кв как правило используется для линий освещения, а мощность которую способен выдержать защищающий его автомат в 10А - 2,2 кВт. Поверьте, этого более чем достаточно для освещения, даже если у вас обычные лампы накаливания, а не энергосберегающие или светодиодные лампы.
3. Большинство розеток применяемых в быту, которые как правило и подключаются кабелем 2,5 квадрата, рассчитаны на ток в 16А. Даже если вы соберете розетки в группу и подключите шлейфом, оно вам надо - эксплуатировать проводку на пределе ее возможностей?
Ну и напоследок самое главное. Что делать если у вас постоянно выбивает автомат? В первую очередь необходимо найти причину по которой это происходит, но ни в коем случае не менять его бездумно на ВА большего номинала. Скорее всего у вас неисправно оборудование подключенное к этой линии. Вполне возможно, что неисправна сама кабельная линия. Но вот что менее всего вероятно, так это неисправность самого ВА.
Всем желаю удачи, берегите себя. Коллеги-электрики, приглашаю к конструктивному диалогу, критика приветствуется. В следующей серии поговорим о диффавтоматах.
Air circuit breaker или воздушный выключатель, то есть выключатель, в котором гашение дуги происходит за счёт образования потока воздуха
Чистый американец! Если принять, что эти цифры в кружке обозначают дату производства, то получается он был изготовлен в самый разгар второй мировой войны, когда девятилетний мальчик Юра Гагарин был в оккупации, когда Роберт Оппенгеймер ещё не догадывался а последствиях Манхеттенского проекта
Конструктивно представляет собой выключатель постоянного тока с ручным приводом и автоматикой отключения за счёт электромагнитного расцепителя. Смонтирован наверное в середине 50-х годов прошлого века, ходит байка, что часть оборудования была поднята с затопленного немцами корабля, шедшего с лендлизом. Ну что ещё сказать, стоит, до сих пор работает.
Несколько фоточек с разных ракурсов
Мой первый приобретенный автоматический WiFi выключатель был необходим для контроля работы дренажного насоса, чтобы мне не нужно было еженедельно зимой расчищать дорожку для заглядывания в колодец., дабы бы убедится, что все исправно. Если насос сломается, вся поверхностная вода может проникнуть под основание дома, что может вызвать нежелательные последствия. Замерзшая вода может поломать фундамент или стену дома.
При помощи WiFi-автомата можно без проблем просматривать график потребления энергии и удостовериться в надежной работе насоса. И больше не понадобится раскидывать снег, что бы заглянуть в этот колодец.
Выключатели автоматического типа служат для гарантированной защиты домашней электросети. Но сегодняшние технологические инновации предоставляют еще больше комфорта и опций.
Процесс подключения к сети является достаточно простым: устройство подсоединяется подобно обыкновенному автомату на дин-рейку, однако для питания электронного блока требуется еще присоединить тонкий провод ваыходящий из автомата к нулевой точке. В состоянии ожидания энергопотребление электроники автомата не превысит 0,3 Вт.
Сразу после подачи питания, автомат функционирует в штатном режиме и его можно включать/выключать с помощью зеленой кнопки на корпусе. Для получения более широкого спектра функций рекомендуется установить мобильное приложение eWelink.
Настройка автоматического выключателя осуществляется через широко известное приложение eWelink.
Для подключения к WiFi, необходимо в приложении выбрать "Добавить устройство". Далее нажимаем и удерживаем кнопку на выключателе до тех пор, пока не начнет мигать зеленый светодиодный индикатор сети. Затем в приложении выбираем "Поиск устройства" и ожидаем обнаружения устройства. После обнаружения приложением автомата, мы можем переименовать его по своему усмотрению.
На главной странице программы доступна функция включения автомата, а также возможность просмотра текущих показателей мощности, тока и напряжения. Ниже расположены разделы для создания разнообразных таймеров и расписаний включения или выключения. Также предусмотрена возможность настройки циклических включений и выключений в определенные дни недели и по заданному время.
Возможно также наблюдение за использованием электричества, анализом диаграммы потребления, а также есть расчет общей стоимости затраченной электроэнергии.
Меню настроек предлагает множество параметров для настройки функционирования и защиты, включая установку предельного тока, отключение при достижении минимальной или максимальной мощности. Также предусмотрено автоматическое отключение при превышении установленного уровня напряжения.
Применение в домашних условиях В качестве нагрузки для данного автомата можно применять различные устройства. К таким устройствам относятся, например, тепловые электрические нагреватели, водонагревательный бойлер, водяной насос, дренажный насос и т.д. Автомат способен выдерживать максимальный ток до 63 А, в приложении предусмотрена возможность ограничить этот ток даже до 0,1 А и ниже. Такая функция позволяет своевременно отключать автомат при минимальном превышении установленного значения и обеспечивает защиту оборудования от перегрузки или от повышенного напряжения в электросети.
Автоматизированный выключатель с Wi-Fi функцией - это практичный и многофункциональный инструмент для мониторинга работы электроустройств и контроля за потреблением энергии в домашней сети. Он предлагает возможность дистанционного мониторинга и управления, а также предоставляет данные о потреблении энергии и позволяет настраивать разнообразные режимы работы. Вы можете дистанционно включать или выключать электроприборы, что особенно полезно при внедрении системы умного дома. Более того, вы можете установить расписание работы устройств на конкретные дни и часы, что делает его использование еще более комфортным и продуктивным.
Важно помнить о соблюдении правил безопасности и правильном подключении устройства к электросети для обеспечения его безопасной и эффективной работы.
Большое спасибо за то, что дочитали статью до конца. Надеюсь, она вам пришлась и вы сможете применить мой опыт на практике. Если у Вас есть вопросы, не стесняйтесь задавать их в комментариях. С удовольствием на них отвечу.
Иногда читаем такие комментарии: «Автомат не срабатывал (или ложно срабатывал), я поставил другой выключатель – и теперь всё работает. Почему так?». Давайте обсудим причины такого «поведения» автоматического выключателя. Забегая вперёд, скажем, что устройство виновато далеко не всегда.
Почему Автомат не срабатывает или срабатывает ложно?
Для начала – а должен ли он срабатывать? Ведь для того, чтобы автоматический выключатель разомкнул цепь, через него должен протекать сверхток выше номинального тока более чем на 13%.
Чтобы понять, должен сработать автоматический выключатель или нет, нужно точно знать ток. Кто из авторов таких комментариев измерял ток через устройство амперметром или токоизмерительными клещами?
Но даже если ток гораздо выше номинала, согласно время-токовым характеристикам автоматический выключатель не должен сработать мгновенно. Если уровень тока достаточен лишь для срабатывания теплового расцепителя, придётся подождать. В зависимости от тока задержка отключения может быть до 1 часа. Все ли готовы столько ждать, прежде чем вынести вердикт: автомат не работает?
И это ещё не всё – нужна поправка на температуру. Тепловой расцепитель реагирует на перегрев, а значит, время его срабатывания зависит от температуры окружающей среды. На морозе автоматический выключатель может сработать гораздо позже, чем при комнатной температуре.
Тут речь идет о случаях, когда, по мнению пользователя, автомат срабатывает, но этого происходить не должно.
Прежде всего, в этой ситуации нужно оценить температуру внутри электрощитка. Затем подтянуть все контакты, поскольку из-за перегрева клемм и корпуса автоматического выключателя тепловой расцепитель начинает срабатывать при меньшем токе.
Разумеется, также нужно убедиться в отсутствии сверхтока (выше номинального). Ведь часто дело вовсе не в годах работы и не в нагреве контактов, а в банальном увеличении нагрузки.
В этой ситуации важно не пойти по ложному пути, поставив автоматический выключатель с бОльшим номинальным током, «чтобы не выбивал». Если выяснилось, что ток в цепи увеличился, нужно уменьшить нагрузку или разделить её на группы с использованием дополнительных выключателей.
Проверить автоматический выключатель в домашних условиях проще всего, заменив его на аналогичный новый. Однако такая замена отнюдь не скажет о его неисправности на все 100%. Во-первых, проверка нужна адекватная, с использованием измерительных приборов и знания особенностей время-токовых характеристик. Во-вторых, после замены возможно восстановление цепи или контакта, нарушение которых ранее было не очевидно.
Полную гарантию исправности или неисправности оборудования может дать только лаборатория, проведя соответствующие испытания и измерения по стандартным методикам.
Автоматический выключатель – электромеханическое устройство. Как любое устройство, в котором есть движущиеся детали, он подвержен износу. Это относится не только к подвижным частям внутри корпуса, но и к тепловому расцепителю.
Работа автоматического выключателя обычно состоит из периодических нагревов и остываний биметаллической пластины. Максимальный нагрев бывает, когда ток примерно равен или превышает номинальный. Когда ток в групповой цепи прекращается, происходит остывание расцепителя.
Повторение этих процессов в течение многих лет эксплуатации может привести к «усталости» пластины теплового расцепителя, и соответственно – к изменению его калибровки.
Кроме того, на корректную работу автоматического выключателя влияют и условия окружающей среды. Выключатель, установленный в нескольких метрах от берега моря в щитке IP31, в который попадает соленый морской воздух и песок с пляжа, будет выполнять свои функции менее предсказуемо, чем аппараты в городской квартире.
· При монтаже автоматических выключателей и модульного оборудования в целом обязательно учитывайте условия эксплуатации.
· Правильно проектируйте и качественно монтируйте оборудование. Автоматические выключатели и другие устройства не должны постоянно работать на пределе своих возможностей. Не экономьте на сечении жил проводов и кабелей, на кабельных наконечниках, маркировке и подобных «мелочах».
· Периодически проводите техническое обслуживание: осматривайте клеммные соединения и внешний вид оборудования, очищайте его от пыли и протягивайте винтовые клеммы. Первая протяжка рекомендуется непосредственно перед вводом в эксплуатацию, следующие – не реже раза в год.
· После установленного срока службы мы рекомендуем производить замену модульного оборудования. Срок службы модульного оборудования обычно составляет 15 лет, а уточнить его можно в руководстве по эксплуатации.
Подписывайтесь, ставьте лайки, задавайте вопросы - мы обязательно ответим!
Последовательно включены два автоматических выключателя – D25 и В40. Что произойдет, если ток в этой последовательной цепи скачкообразно увеличится с 0 до 250 А?
Прежде чем читать дальше, попробуйте предположить, какой ответ правильный:
Выключится В40.
Выключится D25.
Выключатся оба.
Ничего не произойдёт.
Задачка на знание теории автоматических выключателей
Тут важно то, что автоматы включены последовательно, и если один из них выключится, то второй никогда не сработает, поскольку ток в цепи прервётся. Выключатель D25 имеет диапазон нижнего предела электромагнитного расцепителя 250…500 А, В40 – 120…200 А.
Тонкость в том, что на ток 250 А электромагнитный расцепитель D25 реагировать не должен. Тепловой расцепитель при этом токе должен сработать за время от 0,1 с до нескольких десятков секунд (согласно время-токовым характеристикам, приведенным в ГОСТ IEC 60898-1-2020, табл. 7 и п.9.10.3.4).
Автомат В40 при токе 250 А выключится быстрее – за время менее 0,1 с. То есть временные диапазоны выключения в данном случае не пересекаются. В40 сработает, пока D25 будет ещё «думать». В40 выключится, ток прекратится, и D25 останется включенным.
Правильный ответ - первый!
Оба автоматических выключателя могли выключиться в том случае, если бы сверхток превышал верхнюю границу нижнего предела каждого из выключателей, а именно – значение 500 А. Это тот самый случай, когда не будет никакой селективности.
Думаем, вы не раз встречали такие случаи, когда при КЗ выбивало все автоматы в цепи – групповой, вводной и иногда даже подъездный.
Напишите в комментариях, что вы думаете по этому вопросу?
Собираю я электрический щит у себя дома и решил освежить в памяти тему про категории автоматических выключателей, или, проще говоря, автоматов. Набрал в гугле соответствующий запрос, полистал немного, и зашёл на сайт, где все это было расписано...
Вот, собственно, начало статьи:
Все вполне логично
Есть даже содержание статьи с активными ссылками:
Выделил пункт, на который стоит обратить внимание, но почему - об этом дальше)
Листаем дальше..

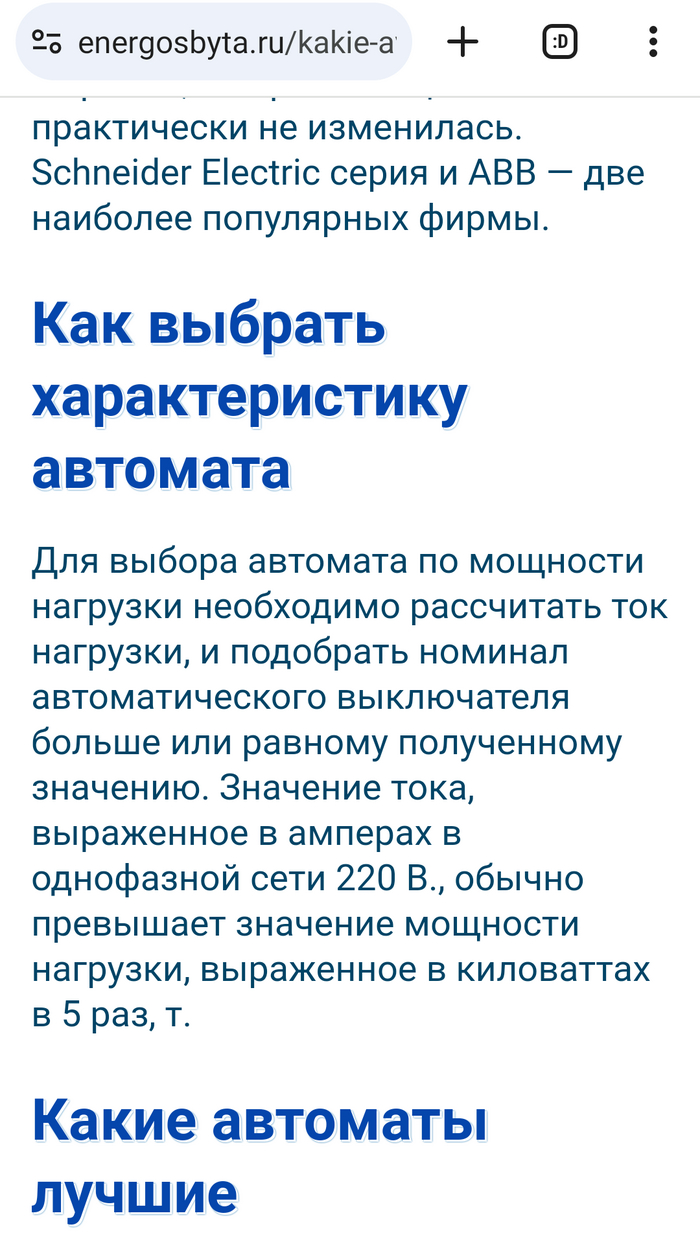

Подходим к 10-му пункту..

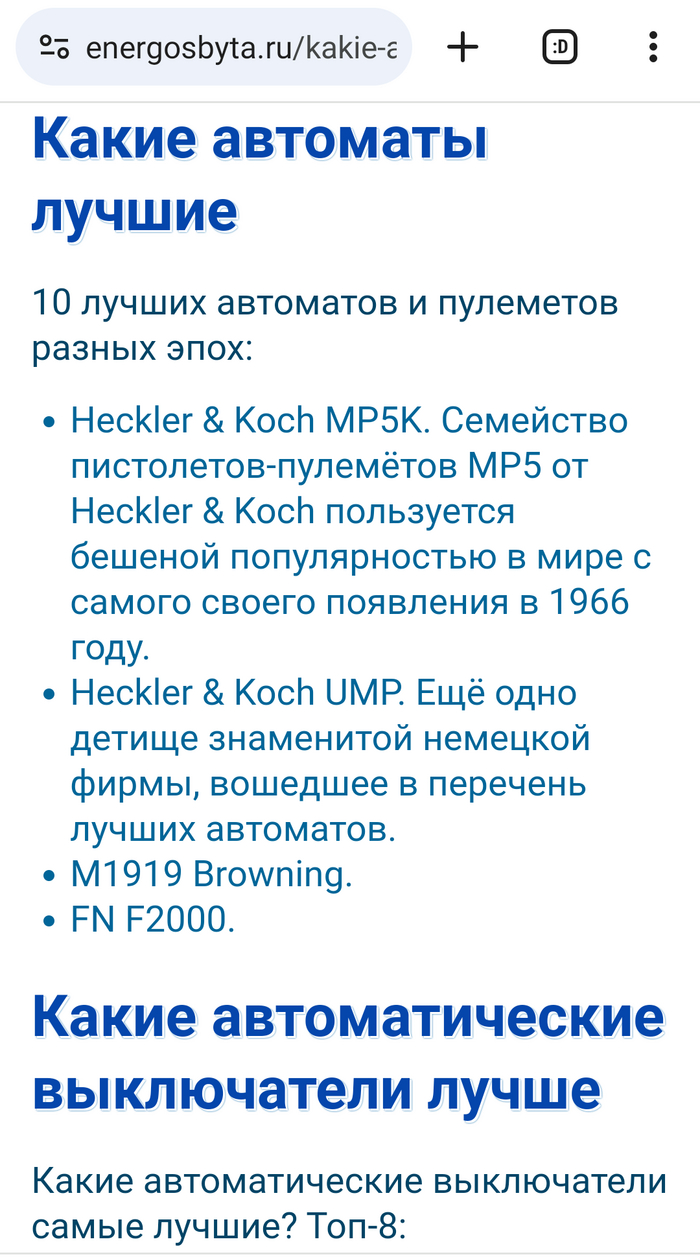

И тут, внезапно.. :
